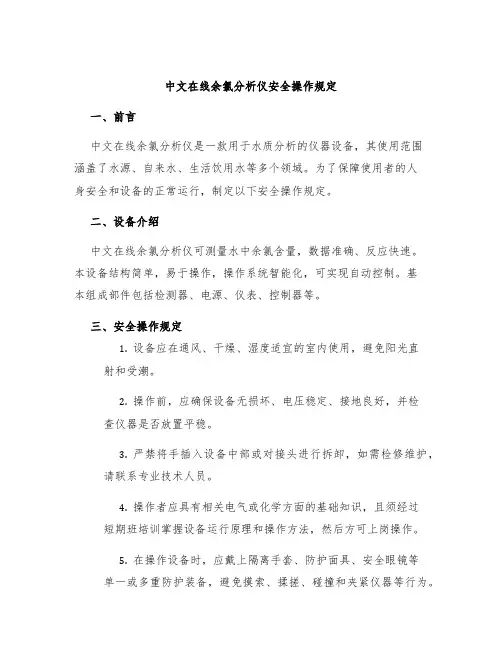

中文在线余氯分析仪安全操作规定
一、前言
中文在线余氯分析仪是一款用于水质分析的仪器设备，其使用范围
涵盖了水源、自来水、生活饮用水等多个领域。
为了保障使用者的人
身安全和设备的正常运行，制定以下安全操作规定。
二、设备介绍
中文在线余氯分析仪可测量水中余氯含量，数据准确、反应快速。
本设备结构简单，易于操作，操作系统智能化，可实现自动控制。
基
本组成部件包括检测器、电源、仪表、控制器等。
三、安全操作规定
1.设备应在通风、干燥、湿度适宜的室内使用，避免阳光直
射和受潮。
2.操作前，应确保设备无损坏、电压稳定、接地良好，并检
查仪器是否放置平稳。
3.严禁将手插入设备中部或对接头进行拆卸，如需检修维护，
请联系专业技术人员。
4.操作者应具有相关电气或化学方面的基础知识，且须经过
短期班培训掌握设备运行原理和操作方法，然后方可上岗操作。
5.在操作设备时，应戴上隔离手套、防护面具、安全眼镜等
单一或多重防护装备，避免摸索、揉搓、碰撞和夹紧仪器等行为。

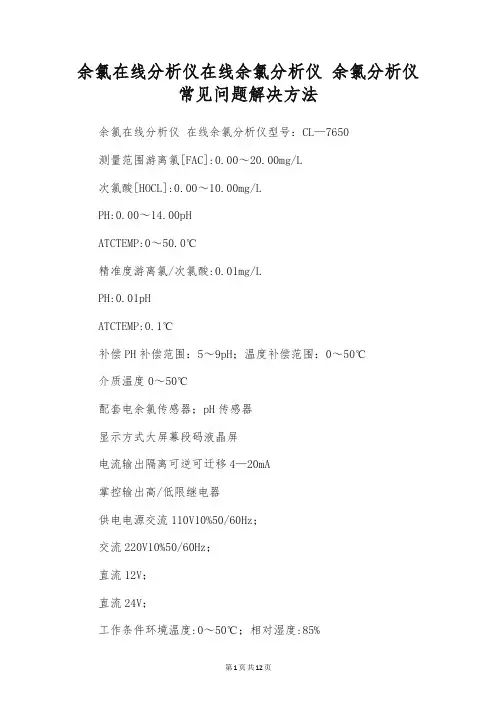

余氯在线分析仪在线余氯分析仪余氯分析仪常见问题解决方法余氯在线分析仪在线余氯分析仪型号：CL—7650测量范围游离氯[FAC]:0.00～20.00mg/L次氯酸[HOCL]:0.00～10.00mg/LPH:0.00～14.00pHATCTEMP:0～50.0℃精准度游离氯/次氯酸:0.01mg/LPH:0.01pHATCTEMP:0.1℃补偿PH补偿范围：5～9pH；温度补偿范围：0～50℃介质温度0～50℃配套电余氯传感器；pH传感器显示方式大屏幕段码液晶屏电流输出隔离可逆可迁移4—20mA掌控输出高/低限继电器供电电源交流110V10%50/60Hz；交流220V10%50/60Hz；直流12V；直流24V；工作条件环境温度:0～50℃；相对湿度:85%外形尺寸9696130mm（高宽深）开孔尺寸9292mm（高宽）安装方式嵌入式水是我们生命中不可或缺的一种资源，甚至于比粮食还紧要。
在以前的时代人们都是直接喝生水，但是到了现在人们的科技发达了，污染也变得严重了，水质自然也就受到了影响。
有人发觉生水中含有大量寄生虫及细菌，于是人们变使用lv气消毒，但含氯过高也会对人体产生危害，后显现了余氯分析仪。
我为大家带来了余氯分析仪的工作原理及作用。
余氯分析仪由电子单元和测量单元（含流通池和余氯传感器）构成。
接受进口余氯传感器，具有免标定，免维护，精度高，体积小，功耗低等特点。
显示仪表具有斜率校正、零点校正功能，测量值实时显示功能，更兼有温度自动补偿、PH值手动补偿功能，将电极信号补偿计算后转化为更为精准的余氯信号。
对应于测量值的模拟输出信号可以与各类调整器连接，组合成为掌控系统，如两位调整器、时间比例调整器、非线性调整器、PID调整器等等。
适用范围广，具有极高的兼容性。
本产品广泛用于饮用水处理厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等对水溶液中的余氯含量进行连续监测的行业。
余氯测量的概念—氯的存在方式：1.活性游离氯（自由活性氯）活性游离氯（自由活性氯）。

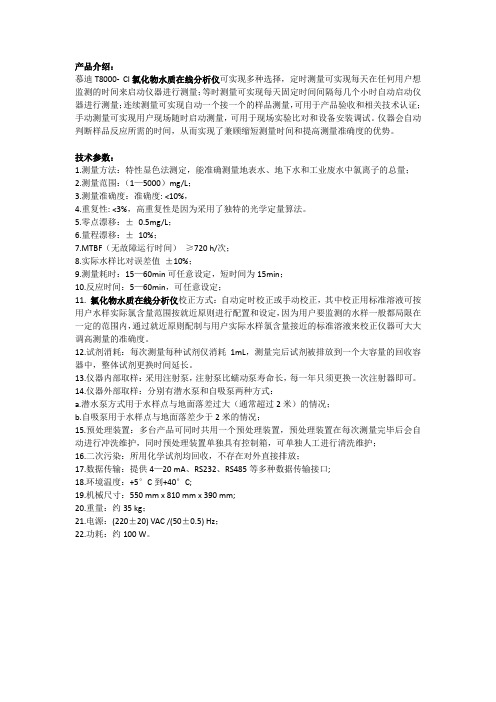

产品介绍：慕迪T8000- Cl氯化物水质在线分析仪可实现多种选择，定时测量可实现每天在任何用户想监测的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。
仪器会自动判断样品反应所需的时间，从而实现了兼顾缩短测量时间和提高测量准确度的优势。
技术参数：1.测量方法：特性显色法测定，能准确测量地表水、地下水和工业废水中氯离子的总量；2.测量范围：（1—5000）mg/L；3.测量准确度：准确度: <10%，4.重复性: <3%，高重复性是因为采用了独特的光学定量算法。
5.零点漂移：±0.5mg/L；6.量程漂移：±10%；7.MTBF（无故障运行时间）≥720 h/次；8.实际水样比对误差值±10%；9.测量耗时：15—60min可任意设定，短时间为15min；10.反应时间：5—60min，可任意设定；11. 氯化物水质在线分析仪校正方式：自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际氯含量范围按就近原则进行配置和设定，因为用户要监测的水样一般都局限在一定的范围内，通过就近原则配制与用户实际水样氯含量接近的标准溶液来校正仪器可大大调高测量的准确度。
12.试剂消耗：每次测量每种试剂仅消耗1mL，测量完后试剂被排放到一个大容量的回收容器中，整体试剂更换时间延长。
13.仪器内部取样：采用注射泵，注射泵比蠕动泵寿命长，每一年只须更换一次注射器即可。
14.仪器外部取样：分别有潜水泵和自吸泵两种方式：a.潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况；b.自吸泵用于水样点与地面落差少于2米的情况；15.预处理装置：多台产品可同时共用一个预处理装置，预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护；16.二次污染：所用化学试剂均回收，不存在对外直接排放；17.数据传输：提供4—20 mA、RS232、RS485等多种数据传输接口;18.环境温度：+5°C到+40°C;19.机械尺寸：550 mm x 810 mm x 390 mm;20.重量：约35 kg；21.电源：(220±20) VAC /(50±0.5) Hz；22.功耗：约100 W。
工业在线余氯仪用户手册目录注意事项 (2)1.产品配置 (3)2.简介 (3)3.技术指标 (4)4.仪表安装 (4)5.仪表面板及接线说明 (6)6.仪表功能设置 (7)7.日常维护要点 (14)8.电极使用保养 (15)注意事项●使用时请遵守本说明书之操作规程及注意事项。
●为使测量更精确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。
●执行标定工作之前请将仪器通电预热三十分钟。
●因产品更新换代，本说明书如有变动恕不另行通知。
1.配置标准配置●AMT-PY100仪表一台●余氯电极一根（5米线）,备用膜头一个，备用电解液一瓶●流通槽一个●PH电极一根（含缓冲溶液4.00和6.86PH各一袋）●紧固锁紧条两根●用户使用说明书一本选配●安装支架（1米长）● 485通讯接口及485转232或485转USB连接器主要特点●大屏幕点阵液晶显示、中文菜单操作。
●多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。
●有恢复出厂设置功能，斜率修正功能。
●手动/自动PH补偿功能和温度补偿功能。
●通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的余氯值可以任意设定。
●光电隔离4-20mA电流输出。
●迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。
●看门狗功能：确保仪表不会死机。
●核心器件均来自国外著名品牌。
●掉电保护＞10年。
3.技术指标4.仪表安装4.1 主机安装仪表应安装在清洁、干燥、通风好、无震动的位置，周围应无腐蚀性气体。
（1（24.2 电极安装余氯电极、PH电极装入流通池的方法如图。
如采用沉入（插入）式安装方式，电极不带流通测量槽，直接分别将余氯电极和PH电极用连接杆连接（防止电极电缆线进水）插入水中后，用固定支架固定即可。
安装前请务必使用生料带（螺纹处）做好防水封闭工作。
余氯在线测定仪安全操作及保养规程余氯在线测定仪是一种用于检测水中余氯浓度的仪器，广泛应用于各类水源的水处理，如自来水厂、循环水处理、游泳池水处理等领域，它能够准确测量水中余氯浓度，以保证水质的安全与卫生。
为了确保余氯在线测定仪的正常使用以及保证使用人员的安全，遵守以下操作及保养规程十分重要。
一、操作规程1.前置条件在使用余氯在线测定仪进行测量之前，需要先了解检测的水源是否处于正常状态，必须确保样品水具有代表性和可靠性。
如若水质不好，如绿色污水、浑浊水、带沉淀物的水等，需要先完成水的预处理。
2.样品采集在采样前先关闭操作系统，然后将测量水样取样器的采样嘴插入采样点，样本采集完成后收回采样嘴，将测量水样取样器放回采样支架存放。
3.检测方法安装好余氯在线测定仪之后，通过仪器内部的传感器，对水中余氯的浓度进行分析和监测。
如果发现余氯浓度超过正常范围，则需要进行相应的处理措施。
4.排除故障如果在检测过程中发现仪器故障，首先应该关闭操作系统并联系维修人员进行处理。
维修过程中，请勿私自拆卸仪器或任意更换零部件。
二、保养规程1.定期清洁余氯在线测定仪的各个部件在长时间的使用过程中，可能会产生灰尘或者其他污垢，影响检测的准确性和稳定性。
因此，需要定期清洁仪器以保证其长期稳定运行。
2.校准调试为了保证余氯在线测定仪的检测准确性，在使用过程中需要注意对其进行校准调试。
建议每个月进行一次校准调试，确保测量数据的准确可靠。
3.注意保护余氯在线测定仪属于高精仪器，可以使用多年，但需要注意保护。
在使用过程中，要防止仪器受到撞击、震动，避免过度运转，同时也要做好灰尘和湿气的防护工作。
4.妥善存放碘高在线测定仪在使用过程中需要注意存放，避免阳光直射、高温、潮湿等环境，同时也要注意存放位置的平稳性，以免仪器受损。
三、总结余氯在线测定仪是一种用于检测水中余氯浓度的高精仪器，需要在操作和保养过程中时刻注意安全。
遵守操作规程和保养规程，定期进行校准调试并加强仪器的保护与存储，才能确保检测的准确性和稳定性，保证仪器的长期使用。
1电解余氯分析仪210系列操 作 维 护 手 册本手册仅供参考RAH-210 Rev.10/29/10 Array23目 录I.功能和性能 ................................................................................................................................................................ 4 1. 基本概念描述 ...................................................................................................................................................... 4 2．自发电极理论 ..................................................................................................................................................... 4 3. 氯化学 ................................................................................................................................................................. 4 4．测量化学 ............................................................................................................................................................. 5 5. 基本规格 ............................................................................................................................................................ 6 图1 次氯酸分解曲线 ........................................................................................................................................... 7 II ．系统部件描述 ........................................................................................................................................................ 8 1．测量室： ............................................................................................................................................................. 8 2．温度探针 ............................................................................................................................................................. 8 图2 测量箱流程图 ................................................................................................................................................. 9 III ．安装 .................................................................................................................................................................... 10 3．取样水处理的考虑事项 ................................................................................................................................... 10 4．取样点选择：此部分参照图5。
在线余氯仪安全操作及保养规程一、前言在线余氯仪是一种用于水质监测和管理的测量仪器，能够快速、准确地测量水中的余氯含量。
为了保障在线余氯仪的正常使用及人员生命财产安全，我们特制定本文档，详细介绍在线余氯仪的操作规程和保养方法。
二、在线余氯仪操作规程在线余氯仪操作流程包括安装调试、开机操作、测试测量、关闭机器及设备维护等步骤。
以下为在线余氯仪的具体操作规程：1. 安装调试1.在选择安装位置时，请选择通风良好、干燥且不受直接日光照射的环境，以保证在线余氯仪正常工作。
2.使用固定支架将在线余氯仪固定于安装位置上。
3.检查电源电压是否符合仪器的要求。
确保电源稳定可靠，线路接错可能会导致仪器损坏且不能保持检验的准确性。
4.安装相应的软件并且进行识别。
2. 开机操作1.连接电源线并且按照启动说明书的规定连接氯化物传感器、电极等。
2.按照仪器使用手册说明将在线余氯仪进行开机，等待设备的自检完成。
3.配置检测仪器参数，包括样品名称、检测量程、检测模式和检测间隔时间等。
4.仪器进入检测状态，开始监测水中余氯含量。
3. 测试测量1.检查测量仪器是否处于正常工作状态。
正常工作状态表现为：仪器上方绿灯常亮，下方顶灯橙色闪烁。
2.打开水域取样口和测量仪水路阀门，取出一定样品。
3.对于自动式在线余氯仪，将样品直接连入仪器，进行检测。
4.对于手动式在线余氯仪，将样品加入样品池内，通过手动操作进行检测。
4. 关闭机器1.停止检测操作，关闭测量仪器的水路阀门和水域取样口。
2.关闭测量仪器，并断开电源线。
3.拆卸氯化物传感器、电极等，保存备用。
5. 设备维护1.定期检查设备的电源线、传感器和液晶屏幕等部分，确保无漏电、无组件有脱落现象。
2.根据使用手册的说明，对在线余氯仪部件进行定期保养。
3.检查检测仪器的测量精度是否符合标准，如发现任何问题，请及时联络设备维修人员进行维修。
三、设备维护在线余氯仪的维修保养工作必须由具备维修资格和相关知识的人员进行。
岛津 CL-8000 全自动生化分析仪简明操作指南（2008年5月第一版）中生北控生物科技股份有限公司目录1 目的2 范围3 职责4 定义5 程序5.1 运行条件5.2 开机程序5.3 测试项目参数设置5.4 放置试剂、设置试剂位置和检查5.5 定标分析操作5.6 常规分析操作5.7 结果处理5.8 结束分析后关机程序5.9 维护保养程序6 质量记录7 相关文件8 编制岛津 CL8000全自动生化分析仪的简明操作指南1. 目的建立日本岛津公司SHIMADZU CL-8000（以下简称SHIMADZU CL-8000）全自动生化分析仪简明操作指南，确保仪器正确使用，使实验结果真实可靠。
2. 范围用于SHIMADZU CL-8000全自动生化分析仪的简明操作。
3. 职责3.1 仪器负责人负责仪器的正确使用及维护，确保检测结果的准确性。
3.2 仪器操作人员负责具体执行本操作指南。
4. 定义（无）5. 程序5.1 运行条件5.1.1 安装环境为保证仪器的正常运行，仪器必须在满足下列各条件和维持相应环境的情况下使用：——没有阳光直接照射，灰尘非常少、通风好的环境。
——地面平坦（少余1/200），地面承重300kg。
——室内温度保持在15~30摄氏度，工作时波动小于±3摄氏度/每小时。
相对湿度保持在45~85%RH并无冷凝。
——不能有身体可觉察的振动。
——系统应安装在距配电盘5m以内。
——电源电压AC220V±10% 50HE 功率：1.6KV A。
——连接地线，以防止电击和仪器故障。
（接地电阻小于10Ω）——去离子水器及排水孔应安装在距仪器5m内，水压：0.49×105到 3.92×105Pa （0.5-3.5 Kg/cm2）。
——排水孔不得高于地面，仪器排水管外径50mm。
——在仪器安装的房间关闭手机及收发报机，勿将有不正常噪声的设备放在仪器附近。
5.1.2 安全条款以下是SHIMADZU CL-8000自动分析仪的警告、注意事项，如不遵守，使用者会有生命危险或造成伤害的可能性，也可能损害物品。
第1篇一、概述余氯分析仪是一种用于检测水中游离余氯含量的精密仪器，广泛应用于自来水厂、游泳池、污水厂等场合。
以下是余氯分析仪的操作规程，请严格按照以下步骤进行操作。
二、准备工作1. 检查仪器外观：确保仪器无损坏，连接线完好。
2. 检查试剂：确保试剂无过期，量充足。
3. 检查电极：检查电极是否干净、完好，如有污垢或损坏，请更换。
4. 确认电源：确保电源插座正常，电源线连接良好。
三、操作步骤1. 开机：按下电源开关，等待仪器自检完成。
2. 校准：按照仪器说明书，使用标准溶液进行校准。
具体步骤如下：a. 将标准溶液加入样品室，关闭样品室盖；b. 打开仪器，进入校准菜单；c. 选择校准项目（如余氯），输入标准溶液浓度；d. 按照仪器提示，调整电极位置，直至读数稳定；e. 保存校准结果。
3. 测量：a. 将待测水样加入样品室，关闭样品室盖；b. 打开仪器，进入测量菜单；c. 选择测量项目（如余氯），仪器开始自动测量；d. 测量完成后，记录读数。
4. 关机：完成测量后，关闭仪器，拔掉电源插头。
四、注意事项1. 操作过程中，请勿触碰电极，以免影响测量结果。
2. 仪器工作环境应保持干燥、通风，避免阳光直射。
3. 定期清洗电极和样品室，保持仪器清洁。
4. 校准过程中，请使用标准溶液进行校准，确保测量结果准确。
5. 仪器使用完毕后，请关闭电源，拔掉电源插头。
五、维护与保养1. 定期检查仪器，确保仪器运行正常。
2. 定期更换电极，确保电极性能良好。
3. 定期检查试剂，确保试剂无过期。
4. 定期进行仪器校准，保证测量结果准确。
5. 定期进行仪器清洁，保持仪器外观整洁。
六、故障排除1. 如果仪器无法开机，请检查电源插座、电源线是否连接良好。
2. 如果仪器读数不稳定，请检查电极是否干净、完好，如有污垢或损坏，请更换。
3. 如果仪器无法进入校准或测量菜单，请检查仪器是否处于正常工作状态。
4. 如遇其他故障，请咨询厂家售后服务部门。
在线余氯测试仪技术参数在线余氯测试仪是一种用于监测水中余氯的仪器，在水处理厂、游泳池等场所有着广泛的应用。
本文将详细介绍在线余氯测试仪的技术参数。
1. 测量范围10ppm。
在不同的场合下，在线余氯测试仪的测量范围通常为05ppm（毫克/升）或0选择合适的测量范围非常重要。
因为如果测量范围太小，会导致测量数据过于敏感，误差变大。
如果测量范围太大，则会限制测量精度。
2. 准确度在线余氯测试仪的准确度通常指测量误差范围，一般在±1%或±2%左右。
准确度是在线余氯测试仪的重要技术指标，它直接影响着测量结果的可靠性和精度。
3. 反应时间在线余氯测试仪的反应时间也是非常重要的技术参数之一。
反应时间一般在几秒钟到几分钟之间，取决于仪器的工作原理和检测方式。
如果反应时间过长，将会影响现场处理及决策的实时性。
4. 工作电源在线余氯测试仪通常需要电源供电，主要有两种类型：直流电源和交流电源。
在选择仪器时，需要根据现场电源情况选定适用的仪器。
5. 输出信号在线余氯测试仪往往需要将测量结果传输到其他系统中，因此其输出信号也是一个重要的技术参数。
一般来说，常见的输出信号有4-20 mA， 0-5V，0-10V，以及 Modbus 等。
6. 工作温度在线余氯测试仪的工作温度通常在0~60℃之间。
如果在较低的温度下使用，仪器的反应速度可能会变慢，甚至出现误差。
而在高温下使用，则会对仪器的性能产生损害。
7. 通讯接口通讯接口是在线余氯测试仪与其他系统进行数据交换的关键技术之一，需要具备可靠的数据传输性能。
通常采用 RS485、RS232、以及 Modbus 等通讯方式，以实现相互之间的数据交换。
8. 自清洗功能自清洗功能是在线余氯测试仪中的一项重要功能，可以自动清洗测量电极和配件，保证测量的准确性和稳定性。
对于不同的场合和要求，选择不同的自清洗方案是非常必要的。
9. 外壳材质在线余氯测试仪一般采用防水、防腐蚀的材料，包括塑料、不锈钢、陶瓷等。
余氯水质在线分析仪安全操作及保养规程1. 引言余氯水质在线分析仪是一种用于检测水体中余氯含量的设备，广泛应用于水处理厂、游泳池、自来水公司等领域。
为了确保设备的正常运行和保证操作人员的安全，本文将介绍余氯水质在线分析仪的安全操作及保养规程。
2. 安全操作规程2.1 设备检查在使用余氯水质在线分析仪之前，必须进行设备检查以确保其正常运行。
主要包括以下几个方面：•检查仪器是否接地良好，以确保设备的安全性；•检查电源线和电源插头是否完好，避免漏电或短路等安全隐患；•检查仪器的外部连接线是否牢固，防止松动或短路导致仪器损坏或操作不准确；•检查仪器的显示屏是否正常，如有异常情况应及时维修或更换；•检查传感器和探头是否完好，确保能够准确测量余氯含量。
2.2 操作流程在使用余氯水质在线分析仪时，需按照以下操作流程进行：1.打开仪器电源，待仪器正常工作后，进入操作界面。
2.根据具体的监测要求，设置余氯监测参数，如测量范围、采样间隔等。
3.将水样取样管连接至仪器的样品进口，并确保连接牢固。
4.按下开始测量按钮，仪器将开始测量余氯含量。
5.在测量过程中，及时观察仪器显示屏上的数据变化，并注意警报信息。
6.测量结束后，按停止测量按钮停止测量，并将取样管从样品进口断开。
7.关闭仪器的电源，将仪器进行清洁和保养。
2.3 安全注意事项在操作余氯水质在线分析仪时，需注意以下安全事项：•使用仪器前，必须了解并熟悉仪器操作手册，确保正确操作；•严禁在操作过程中随意更改仪器参数，以免影响测量结果；•当发生异常情况或仪器故障时，应及时停止使用，并通知相关技术人员进行维修；•在操作过程中，避免接触到高温或高压部件，以免造成人身伤害；•仪器维修时，需断开电源，并进行必要的防护措施，以确保安全；•在仪器保养或清洁时，切勿使用有腐蚀性的化学药品或过硬物品，以免损坏仪器。
3. 保养规程余氯水质在线分析仪的保养是确保仪器长期稳定运行的关键。
以下是一些常见的保养规程：•定期清洁仪器外壳，避免灰尘或污物沉积影响仪器正常运行；•定期清洁传感器和探头，保持其表面的洁净以提高测量准确性；•定期校准仪器，以确保测量结果的准确性；•检查仪器的电源线和电源插头，确保连接良好；•定期检查仪器的显示屏、按键和连接线是否有松动或损坏，并及时维修或更换；•在长时间不使用仪器时，应将仪器进行包装和存放，避免灰尘和湿气进入仪器。
HOTEC CL-109餘氯分析儀操作說明書HOTEC INSTRUMENTS CO., LTDIS0-9001認證合格廠使用前注意事項1.請提供穩定電源。
2.感測器信號線請提供良好的遮蔽,避免和動力線捆綁一起。
3.感測器信號線直接接到儀器後面端子排【避免由動力控制盤內的端子排轉接】。
4.儀器電源必須單獨,尤其不能和變頻器電源並接,並且必須遠離變頻器。
5.錯誤的接線將導致儀器故障及觸電,請熟讀操作說明書後再自行安裝。
6.背面接地點(E點)必須確實接好(如圖說明)。
7.當電源是二相(2ψ)AC220V時,請注意火線,以避免干擾。
8.Relay接觸點最大電流是(AC 110V,220V時為2A/AC) 超過時必須外加耐大電流之繼電繼電器(Power relay)。
9.控制器安裝現場必須選擇通風良好,避免陽光直射。
參考電器圖如下R: Power Relay.M: Magnetic.CL/A: Relay a contact.R/A1,R/A2: Power Relay a contact.M/A1,M/A2,M/A3: Magnetic a contact.1殘餘氯控制器操作說明一.殘餘氯控制器介紹1.HOTEC 殘餘氯控制器為國人自行研發設計之精密控制器，可適用於任何場合，採藍色背光LCD液晶顯示可耐溫至90℃不變黑。
2.HOTEC 殘餘氯電極, 採用內置玻璃珠來做自動清洗, 因為殘餘氯電極本身內含有銅及白金電極兩個部份, 而銅電極會產生氧化膜因而影響偵測值,所以必須使用玻璃珠方式來自動清洗,去除電極所附著之氧化膜使電極可以穩定的提供準確數值。
適用於各種場合，如冷卻水、自來水、游泳池及工業各製程。
PS：殘餘氯控制器主機本公司提供二年之品質保證。
殘餘氯控制器之感測本公司提供半年之品質保證。
二.玻璃珠自清電極和一般薄膜式電極比較表三.訂購編號2四.使用前安裝程序A.核對配件是否齊全。
B.安裝組合電極。
C.安裝控制器。
在线水分析仪表速投手册-余氯余氯/臭氧计 CL7685/CL7635/CL7335/CL3630配恒压法电极SZ283 推荐配套流通槽SZ7231/SZ7233■为推荐使用方式/本次配套□为可选项，或慎重使用方式1 拆箱检查，确认货品的配件齐全，完好，特别注意安装附件和传感器连接电缆。
本仪表应该包括以下配件：a)合同供货范围的配件：仪表/变送器CL7685□，CL7635□，CL7335□，CL3630□，测量电极SZ283■，流通槽□，仪表保护箱□b) 用户必须自备的配件：类似流通槽□，仪表取样阀门□，仪表保护箱□2安装附件的固定，被测介质的接驳，流速控制的准备。
a)取样点的位置确定，本传感器建议安装方式为：旁路取样■，其他安装方式请联系代理商：在线插入式安装□/在线沉入式安装□选用在线插入式安装方式时，请务必确认测量点的介质情况是否符合传感器的测量要求：被测介质是否具有腐蚀性□/压力□/温度□/介质的清洁情况□b)选用旁路测量时，调压取样阀的设立：是■/否□c)选用旁路测量时，本次测量的流量控制的方法：通过取样阀■/专设减压阀□3控制测量仪表的机械安装和固定（请仔细参照随仪表配套的中英文操作手册）a)本次供货包括有：户外安装仪表箱□/壁挂式仪表保护箱□b)如用户自备仪表安装箱，请确认仪表安装的开孔尺寸：92*92□/92*44mm□（横向）/轨道式安装□小心地取下电极保护帽,用清水清洁电极头,必要时清水浸泡电极30分钟,保护帽内为饱和盐液,结晶为正常现象小心地插入测量电极SZ283，请勿密封固定进水调节阀门清洁检修孔进水口出水口4 传感器的接线不得自行剪短或者延长传感器线缆，传感器线缆应与电源线分开走线，防止干扰。
将SZ283电极白色，黑色，屏蔽线分别连接到CL3630的端子13，10，12；CL7635的端子13，25，24；（CL7335相同）CL7685的端子17，18，19；5电气接线（请遵照电工通用法则，断电进行本步骤）根据所订的仪表，确定本仪表供电电源是：220Vac□/24Vdc□；110Vac□/24Vac□确保您所提供电源是干净电源，供电电源回路为：带隔离装置□/独立供电■/电源大回路无变频器■/无其他大功率设备■6 确认接线正确请再次仔细核对仪表的操作手册有关接线端子的章节。
余氯检测仪使用方法及其操作
使用方法：
1、开机，机器预热2分钟。
2、将待测液倒入比色皿1，容量到三分之二的容积。
放入过程要求水渍不能到比色皿外部。
将此比色皿1放入测量池；按校正键，使仪器显示0.00 mg/L。
3、将待测液取100ML,加入缓冲试剂15ML,加入DPD试剂5ML,按确认键；此时仪器屏幕显示从60逐数递减，到0；此时将加入试剂的待测液倒入比色皿2；将比色皿2放入测量池，显示度数即为余氯含量。
3、按存储键、提取键分别能存储提取20个实验记录。
使用注意事项
1.氯离子不是余氯的测量范畴。
余氯测量包含的是游离氯和化合氯含量的测量。
2.游离氯测定必须在pH为6.2---6.5的情况下，加入DPD试剂直接反应，生成红色化合物。
如果pH值不在范围请用缓冲试剂或稀酸或稀碱进行调节。
3.总氯测定的方法原理：在pH为6.2----6.5的情况下，加入过量碘化钾，加入DPD直接反应，生成红色化合物。
如果pH值不在范围请用缓冲试剂或稀酸或稀碱进行调节。
4.对于浑浊的试样必须过滤后方能测量。
5.对于带色彩的试样不能进行测量。
6.比色皿每次使用后都要清洁处理，干燥保存。
附录
pH缓冲试剂的配制：秤取24g无水磷酸氢二钠或60.5g五水磷酸氢二钠，以及46g磷酸二氢钾，依次溶于水，加入100mL浓度为8g/L的二水合EDTA二钠溶液或0.8g EDTA二钠固体，移至1000mL容量瓶中，加水指标线。
余氯总氯测定仪操作规程
一.前言
二.仪器准备
1.检查余氯总氯测定仪的工作状态，确认仪器正常运行；
2.检查各种试剂和标准溶液的有效性和过期日期，确保试剂的使用性能；
3.检查电源和电线是否接触良好，确保供电正常；
4.清洁和校准各个传感器，确保传感器的准确性和灵敏度；
5.准备标准溶液用于仪器检测结果的校准。
三.操作步骤
1.打开余氯总氯测定仪的仪器开关，等待仪器自检完成并进入正常工作模式；
2.设置测定参数，如测定方法、测定时间、温度等；
3.使用试剂架和试剂装置添加适量的试剂和水样；
4.将测定容器放入仪器中，并关闭仪器的仪器盖；
5.等待测定结果显示完成；
6.读取并记录测定结果，并与相应的标准值进行比较；
7.将测定容器和试剂架等清洗干净，准备下一次测定。
四.注意事项
1.在操作测定仪的过程中，必须佩戴防护手套和眼镜，以防试剂和水
样溅到皮肤或眼睛中；
2.在添加试剂时，应注意安全操作，避免试剂的直接接触和吸入，必
要时使用试剂架等辅助工具；
3.在测定结果读取和记录时，要注意记录的准确性和清晰度，避免误差；
4.定期校准测定仪，以确保测定结果的准确性；
5.注意维护测定仪的清洁和保养，保持仪器的正常工作状态；
6.当出现仪器故障时，应及时停止使用并寻求专业人员的维修。
五.总结
余氯总氯测定仪是一种在水质监测和处理过程中常用的仪器设备。
通
过严格遵守操作规程，可以确保测定结果的准确性和操作的安全性。
同时，定期维护和校准测定仪，保持仪器的正常工作状态，也是保证仪器使用效
果的重要步骤。
CL-8000中文在线余氯仪仪表检测部分注意事项●使用时请遵守本说明书之操作规程及注意事项。
●在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。
●为使测量更精确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。
●执行标定工作之前请将仪器通电预热三十分钟。
●因产品更新换代，本说明书如有变动恕不另行通知。
1.产品配置请确认您所购买的CL-8000检测仪，包装盒是否完整，如出现包装损坏或是有任何配件短缺的情况，请您尽快与经销商联系，配置如下：标准配置◇CL-8000仪表一台◇余氯电极一根（5米线）,备用膜头一个，备用电解液一瓶◇流通槽一个◇PH电极一根（含缓冲溶液4.00和6.86PH各一袋）◇紧固锁紧条两根◇用户使用说明书一本选配◇安装支架（1米长）◇485通讯接口及485转232或485转USB连接器2.产品简介CL-8000型检测仪是我公司引进国外技术生产的一款在线智能余氯检测仪，采用进口元器件和渗透膜头，基于最新的极谱分析技术及先进的生产工艺和表贴技术。
运用这一系列先进的分析技术，确保仪器长期工作的稳定可靠性和准确性。
具有中文菜单式操作、485通讯等功能。
用于饮用水处理厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等对水溶液中的余氯含量进行连续监测和控制。
主要特点：◇大屏幕点阵液晶显示、中文菜单操作。
◇多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。
◇有恢复出厂设置功能，斜率修正功能。
◇手动/自动PH补偿功能和温度补偿功能。
◇通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA 电流输出对应的余氯值可以任意设定。
◇光电隔离4-20mA电流输出。
◇迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。
◇看门狗功能：确保仪表不会死机。
◇核心器件均来自国外著名品牌。
◇掉电保护＞10年。
3.技术指标1．测量范围：次氯酸（HOCL）：0-10.00 mg/L，余氯：0-20.00 mg/L，PH值：0-14pH,温度：0~60℃2．分辨率：0.001mg/L,0.01mg/L,0.01pH,0.1℃3．精度：优于±1%或±0.01 mg/L，±1%或±0.01 mg/L，±0.02pH, ±0.5℃4．手动/自动PH补偿功能（0-14）和温度补偿功能（0~60℃）。
5．控制接口：两组ON/OFF继电器接点，分为高点、低点报警信号光电隔离输出。
6．信号隔离输出：光电耦合器隔离保护4～20mA信号输出7．继电器：继电器滞后量任意设定，继电器负载10A 220V AC8．工作条件：环境温度为0~60℃,相对湿度≤90%9．输出负载：负载＜500Ω（0-10mA），负载＜750Ω（4-20mA）10. 输入阻抗：≥1×1012Ω11. 工作电压：220V AC 10%、50/60Hz12. 尺寸：96×96×115 mm13. 开孔尺寸：91×91mm14. 重量：0.9Kg4.仪表安装4.1.主机安装仪表应安装在清洁、干燥、通风好、无震动的位置，周围应无腐蚀性气体。
1.2.4.2.电极安装余氯电极、PH电极装入流通池的方法如图。
如采用沉入（插入）式安装方式，电极不带流通测量槽，直接分别将余氯电极和PH电极用连接杆连接（防止电极电缆线进水）插入水中后，用固定支架固定即可。
安装前请务必使用生料带（螺纹处）做好防水封闭工作。
在线监测被测介质应保持一定的流速且恒定，最低流量15cm3/S。
安装方式示意图5.仪表面板及接线说明前面板按键1．MENU菜单键或选择键2．DOWN菜单下移或数值减少键（下键）3．UP菜单上移或数值增加键（上键）4．ENTER确认键5．ESC返回或退出键（返回上一级菜单）后面板接线说明注：如需要RS-232通讯，请选择合适的RS-485转RS-232配备器。
本仪表RS-485接口部分兼容MODBUS协议，详情请咨询厂家或经销商。
6.仪表功能设置6.1.菜单结构6.2.主界面及主菜单主界面中余氯值为主显示，温度值、电流值、次氯酸值、PH 为副显示。
正上方为当前余氯测量值，25.0℃为当前温度值，4.12mA 为电流输出值，0.132mg/L 为次氯酸值，7.20PH 为PH 值。
6.3.PH 标定标定时先标定pH 电极后标定余氯电极。
PH 电极采用两点标定：PH 电极（在PH 补偿使用自动方式）和NTC 热敏电阻都已和仪表连接。
可选用缓冲液4.00、6.86或9.18PH(自动识别)。
按MENU 键进入主菜单，按上下键选择PH 标定，按ENTER 键进入PH 标定界面，如图。
PH 零点标定将清洗干净的PH 电极放入P H6.86标准液中，轻轻搅拌几下，等仪表显示稳定。
在PH 标定界面，选择PH 零点标定之后，按ENTER 键进入该菜单，如图。
PH 后面的数值为当前测量数据，标液后面的数值为标准液的PH 值。
等数值稳定后，按ENTER 键，返回一个“保存成功”对话框，表明存储到内存了，以后出现此对话框就类同，之后测量数据会稳定显示6.86（误差±0.01）。
按ESC0.20 mg/L25.0℃ 4.12mA0.132mg/L 7.20PH零点标定PH ： 6.98 标液： 6.86 数值稳定按确定PH 标定 PH 零点标定 PH 斜率标定主菜单 余氯标定 PH 标定 参数设置 维护键返回上一级菜单。
PH 斜率标定在PH 标定界面，按上下键选择PH 斜率标定，按ENTER 键进入该菜单，如下所示。
将PH 电极从标准液P H6.86中取出，清洗干净并用滤纸吸干，然后将电极放入标准液P H4.00（仪表自动识别标准液，若标准液是碱性则显示9.18）中，轻轻搅拌几下，等仪器显示数值稳定。
按ENTER 键，保存数值之后，测量数据会稳定显示4.00（或9.18）表明仪表斜率标定完成。
按ESC 键返回上一级菜单。
6.4.余氯标定由于每支余氯电极的零电流及电极斜率不尽相同，随着填充液（电解液）的消耗，零电流和斜率在使用过程中会逐渐变化，产生老化现象，而且每次添加电解液或更换渗透膜也会引起零电流和斜率的变化，这就需要定期进行“标定”，以保证测量精度。
菜单如下：在主菜单按上下键选择余氯标定，按ENTER 键进入余氯标定界面。
余氯零点标定标定余氯电极的零点，保持渗透膜头干净，标定前用干净滤纸将电极底部的水滴轻轻地吸干(不要用滤纸去擦电极，以免擦破电极膜)，把余氯电极置于无氯水中（如蒸馏水、纯净水等），操作仪表按ENTER 键进入，然后按MENU 菜单选零点标定电流： 0.16 nA 余氯： 0.00 mg/L 定值：0.000 mg/L斜率标定PH ： 4.16 标液： 4.00 数值稳定按确定余氯标定 余氯零点标定 余氯斜率标定零点标定 电流： 0.16 nA 余氯： 0.00 mg/L 定值：0.000 mg/L择键弹出光标，按上下键修改，定值默认是0，通常不需要改动，等电流稳定后按ENTER 键，保存数据。
标定之后电流值在0.2nA 左右波动，表明零位已标好。
按ESC 键返回上一级菜单。
余氯斜率标定标定余氯电极的斜率。
进入余氯斜率标定菜单。
标定前，把余氯电极置于已知浓度的余氯标准液中，PH 电极也可放入（若无PH 电极，PH 要选择手动补偿），操作仪表按ENTER 键进入，然后按MENU 菜单选择键弹出光标，定值默认是0.20mg/L ，按上下键改成已经浓度值，比如0.30mg/L ，等电流或余氯值稳定后按ENTER 键，保存数据。
余氯值稳定后（±0.01mg/L ），表明已标好。
按ESC 键返回上一级菜单。
6.5.补偿设置在主菜单中按上下键选择参数设置，按ENTER 键进入参数设置菜单，如下所示，左图为第一页，右图为第二页。
按上下键可选择各项设置，本节选择第一项。
按ENTER 键进入补偿设置菜单。
按MENU 菜单选择键弹出光标、移动光标，可按上下键进行修改，PH 和温度分为手动或自动方式，选择了自动，手动值无效，反之一样。
当配有PH 电极和NTC 热敏电阻，自动方式测量的是真实值。
若无PH 电极或NTC 热敏电阻，可选择手动输入（针对PH 值和温度值变化不大的场合）。
斜率标定 电流： -8.16 nA 余氯： 0.18 mg/L 定值： 0.20 mg/L斜率标定 电流： -8.16 nA 余氯： 0.18 mg/L 定值： 0.30mg/L补偿设置报警设置458通讯斜率修正电流输出 背光时间 恢复出厂值PH 方式：自动手动PH ：7.20 温度方式：自动 手动温度：25.0℃PH 方式：自动 手动PH ： 7.20 温度方式：自动 手动温度：25.0℃按ENTER 键保存数据，按ESC 键返回上一级菜单。
6.6.报警设置在参数设置菜单选择报警设置，按ENTER 键进入报警设置菜单。
按MENU 菜单选择键弹出光标、移动光标，可以按上下键进行修改。
高点H ：高报警设置，滞后H ：高点的滞后量。
低点L ：低报警设置。
滞后L ：低点的滞后量。
注： 滞后量在0～（高点H 值-低点L 值）范围内设置。
为避免继电器不停跳动或控制溶液余氯值幅宽，本仪器设此功能，具体操作如下：按上下调节滞后量。
即调节继电器迟滞量（客户可根据需要在此范围调节，仪器出厂时初始值为0.5）调节好之后按ENTER 键存储，按ESC 键返回上一级菜单。
高点继电器：将在实际测量值高于高报警设置值HIGH 值 时动作，实际测量值再下降到低于（高点H 值-滞后H 值）时释放。
低点继电器： 将在实际测量值低于低报警设置值LOW 值时动作，实际测量值再上升到高于（低点L 值+滞后L 值）时释放。
有益于延长继电器或交流接触器的使用寿命。
所以用户必须根据实际情况设置高、低点和迟滞量。
6.7.485通讯在参数设置菜单选择485通讯，按ENTER 键进入485通讯菜单。
按MENU 菜单选择键弹出光标、移动光标，可以按上下键进行修改。
通讯地址（16进制），按ENTER 键存储数据，按ESC 键返回上一级菜单。
（注：具体协议规范请咨询厂家或经销商） 6.8.斜率修正高点H: 20.0滞后H: 0.5低点L: 0.0滞后L: 0.5485 通讯设置 地址：01高点H: 20.0滞后H: 0.5 低点L: 0.0 滞后L: 0.5485 通讯设置 地址：01在参数设置菜单选择斜率修正，按ENTER 键进入斜率修正菜单。
按MENU 菜单选择键弹出光标，可以按上下键进行修改。
