泳池恒温除湿热泵(内容清晰)

恒温游泳池热水热泵设备选型方案
第三章设备清单及报价
系统具有自动补水、自动加热、自动空调恒温、自动增压、自动回水功能
备注：
一、380V-100A空开漏保、主电源、户外电箱电源由需方引至机身1米范围内。

二、冷水、热水、回水接口由需方引至机身1米范围内.
第四章、使用成本分析
采用热泵热水机组与选用其他设备、热源、热值和费用比
REALM:热姆空气源热泵热水机组经济分析：
热泵热水机组与其它热源的经济性比较（1）各种热源效率
（2）各种热源的成本比较（以1000公斤5度的冷水，加热至55度的热水,需要50000千卡的热量
几种常用热水机组的使用费用的比较（每小时使用热能300KW计算）
以上数据是在环境温度为20度，COP值为4。

0的情况下测试所得。

三、各种加热方式的复合成本表（按每天使用20小时计算）
1、武进地区全年平均降雨日加上阴冷天气一年约120—160天左右，、用热泵热水机组比燃油锅炉年节约30万元、比燃气锅炉年节约95760元、比电加热锅炉每年节约32.85万元元不等!。

在这里，空间太冷，太潮湿
在这里，空间太热，太潮湿
在这里，空间太冷，湿度OK
在这里，空间太热，湿度OK
相对湿度设定值转变成
/2790℉℃
/32100℉℃
/2180℉℃
/38110℉℃
/43120℉/49
/450℉℃
30℉1℃
/-40℉℃
/1060℉℃
/1670℉℃
R410a/R407c --高效率的环境友好钛水换热器--耐腐蚀性，用回收热量加热池水。

涡旋式压缩机--能耗低，运行安静，位于室外的空气流中。

STN
带自我诊断的自动化
控制系统。

无毒性，无致敏性过
滤--更换过滤器将不
会导致真菌或细菌的
ERV核心--减少室外
空气的负载高达80％。

风扇和电机--高能效，
低噪音，可变速。

工业级传感器--日本
Ohizumi & Shibaura，
世界上最好的。

RH 性能参数07RH 性能参数
泳池
参照技术参数表
泳池除湿热泵机组
池水循环水管连接示意图
1. 泳池
2. 截止阀
3. 过滤器1
2
3
4
5
6 7
8
9 10
6. 压力表
7. 避震软管
8. 泳池除湿热泵机组
送风口回风口
闸阀水流开关
电磁阀
M
70℃防火调节阀溢水口
就近接入雨水井
回水口
出水口
排气阀止回阀 风管止回阀橡胶软接溢水口。

廊坊体育中心室内游泳池除湿热泵方案项目名称：室内泳池项目内容：除湿热泵工程项目负责人：联系电话：一、设计要求及依据：1、项目描述及要求本项目位于廊坊市，廊坊四季分明,空气干燥。

年平均气温15℃左右。

室内游泳池面积250平方米，水体积375立方米，设计水温为26℃；室内空间面积550平方米，体积2750立方米，管内空气温度为28℃，相对湿度为65%.此游泳池，开放时间需要对室内空气除湿，保证室内空气质量，保护人的健康，没有冷凝水破坏装饰，毁坏建筑物等，同时要求游泳场馆设备安全可靠、高效经济、操作简便，运行可靠，运行费用低。

值得注意的是，只要将游泳池室内的空气温度保持得高于池水温度，就可降低池水的蒸发速度。

如果放任气温下降得低于池水温度，那么就会大大增加蒸发损耗及保持需要的室内状态所需要的能源。

2、设计依据及原则：甲方提供的相关图纸资料《游泳池和水上游乐池给排水设计规程》（CECS14：02）《建筑给水排水设计规范》（GB50015-2003）《人工游泳池水质卫生标准》（GB9667-1996）《采暖通风与空气调节设计规范》（GB50019-2003）《通风与空调工程施工及验收规范》（GB50243-2001）《水泵隔振技术规范》（CECS59-1994）《压缩机，风机，泵安装工程施工及验收规范》（GB 50275--1998）二、关于室内游泳池空间、池水除湿加热恒温系统：1、一般室内泳池工程中容易存在的问题:对于室内泳池，日常能源消耗主要是空调和池水加热制冷所消耗的费用，因此选择合适的空调和池水加热系统非常重要。

针对于泳池区空调和水加热部分的设计建设，一般普通项目往往存在能源费用高、冬季玻璃起雾结露、装饰被腐蚀、氯味充满各处等等情况，下面我们将存在的问题一一剖析：(1)、设计系统是单独分散的一般设计是暖通风专业负责区域空调设计，能满足夏天制冷、冬季制热的要求。

给排水专业池水加热一般采用燃气热水炉加热水，然后经过板式换热器进行循环水热交换，或者采用电加热，也能满足池水加热。

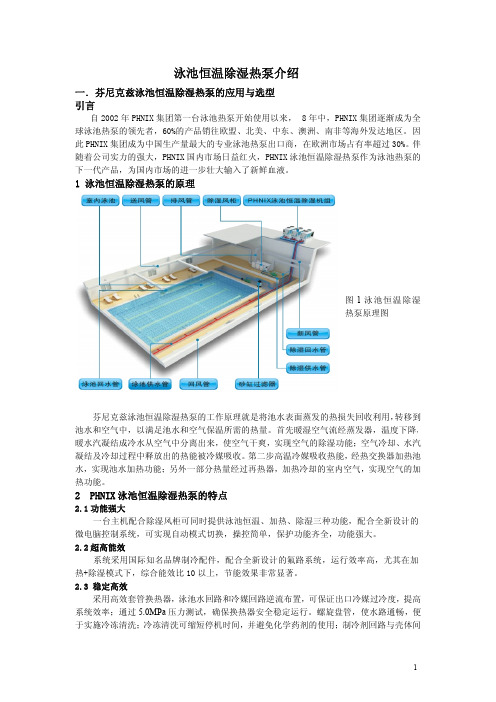

泳池恒温除湿热泵介绍一．芬尼克兹泳池恒温除湿热泵的应用与选型引言自2002年PHNIX集团第一台泳池热泵开始使用以来，8年中，PHNIX集团逐渐成为全球泳池热泵的领先者，60%的产品销往欧盟、北美、中东、澳洲、南非等海外发达地区。

因此PHNIX集团成为中国生产量最大的专业泳池热泵出口商，在欧洲市场占有率超过30%。

伴随着公司实力的强大，PHNIX国内市场日益红火，PHNIX泳池恒温除湿热泵作为泳池热泵的下一代产品，为国内市场的进一步壮大输入了新鲜血液。

1泳池恒温除湿热泵的原理图1泳池恒温除湿热泵原理图芬尼克兹泳池恒温除湿热泵的工作原理就是将池水表面蒸发的热损失回收利用，转移到池水和空气中，以满足池水和空气保温所需的热量。

首先暖湿空气流经蒸发器，温度下降，暖水汽凝结成冷水从空气中分离出来，使空气干爽，实现空气的除湿功能；空气冷却、水汽凝结及冷却过程中释放出的热能被冷媒吸收。

第二步高温冷媒吸收热能，经热交换器加热池水，实现池水加热功能；另外一部分热量经过再热器，加热冷却的室内空气，实现空气的加热功能。

2PHNIX泳池恒温除湿热泵的特点2.1功能强大一台主机配合除湿风柜可同时提供泳池恒温、加热、除湿三种功能，配合全新设计的微电脑控制系统，可实现自动模式切换，操控简单，保护功能齐全，功能强大。

2.2超高能效系统采用国际知名品牌制冷配件，配合全新设计的氟路系统，运行效率高，尤其在加热+除湿模式下，综合能效比10以上，节能效果非常显著。

2.3稳定高效采用高效套管换热器，泳池水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，提高系统效率；通过5.0MPa压力测试，确保换热器安全稳定运行。

螺旋盘管，使水路通畅，便于实施冷冻清洗；冷冻清洗可缩短停机时间，并避免化学药剂的使用；制冷剂回路与壳体间隙小，不会造成润滑油滞留，回油顺畅；水路盘管无内部接头，降低了泄露概率。

2.4安全环保采用热泵技术加热泳池用水并维持其温度恒定，实现了水电隔离，相比燃气加热系统，整个加热过程无燃烧，无废气排放，相比电锅炉加热系统，真正实现了安全环保。

天舒五集一体泳池除湿恒温热泵
江苏天舒电器有限公司
【期刊名称】《建设科技》
【年(卷),期】2015(0)20
【摘要】天舒五集一体泳池除湿恒温热泵开启泳池热泵新篇章。

这款产品是集池内环境除湿、制冷、再热、全新风和池水恒温于一体的新型高效节能设备，具有性能稳定，安全环保，运行效率高的特点，填补国内热泵市场专业泳池除湿恒温热泵的空白。

【总页数】2页(P76-77)
【作者】江苏天舒电器有限公司
【作者单位】江苏天舒电器有限公司
【正文语种】中文
【相关文献】
1.泳池用除湿热泵系统温湿度控制策略及除湿效率评价
2.泳池用除湿热泵系统温湿度控制策略及除湿效率评价
3.一种室内恒温恒湿泳池“空调、除湿、池水加热”三集一体系统应用研究
4.泳池三集一体除湿热泵应用方案分析
5.浅谈恒温除湿热泵在室内泳池中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。

游泳池系统除湿方案一、产品简介泳池专用恒温、除湿、空调设备：堃霖热泵机组、热泵热水器、泳池专用除湿机组。

堃霖牌游泳馆、水疗等专用除湿、加热、空调多功能一体热泵机组，以创新设计、专业技术、完善工艺、质量优异闻名于世。

KHAH系列热泵机组至今已完成酒店类、泳池类项目几百项，KHAH系列热泵机组因运行稳定可靠，备受用户的青睐。

堃霖KHAH系列热泵是基于能源再生与环保而设计制造的,它是利用“空调”原理，将泳池暖湿空气中的能量“转移”到水中，达到空气除湿及泳池水加热的目的，同时可以产生冷气。

热泵只消耗了运行能量，就能“转移”大得多的外界能量到水中，因此堃霖KHAH 系列热泵能够取得比直接电加热高得多的能量，体现其节能高效的特点。

堃霖KHAH系列热泵采用电能作为运行动力，克服了燃油燃气设备所产生的大量污染物，体现其环保的特点。

可见堃霖KHAH系列热泵是环保节能高效产品。

堃霖KHAH系列热泵机组工作原理：堃霖KHAH系列泳池热泵是专门针对室内泳池开发的产品，它集除湿、水加热、空调于一体，通过回收室内泳池湿热空气中的能量，用于加热池水、空气同时达到除湿的目的。

暖湿空气经热交换器下部及蒸发器温度下降，暖水汽凝结成冷水滴从空气中分离出来，实现空气除湿功能；同时，暖湿空气冷却过程中释放出的热能被冷媒吸收。

冷媒吸收的热能，首先经热交换器加热池水，实现池水加热功能；余热经热交换器上部，加热冷却的空气，实现空气保温功能。

在冬季堃霖KHAH系列热泵回收的热能不足以满足要求时，由辅助空气加热器补充提供室内暖气所需的热能。

热泵只需提供其本身的运行电能，即能按上述工作程序不断循环运行，以较低的能耗，实现“池水加热、空调、除湿、通风”三大功能的和谐平衡。

堃霖KHAH系列热泵解决的问题：室内游泳池需要保持三个重要参数的稳定：一是池水温度保持在26-28度、室内空气温度保持在27-30度、室内空气湿度保持在55-65%。

解决的第一个问题是室内空气湿度高：泳池表面水体不断蒸发引起室内空气湿度过高，游泳者也感到不舒服。

一、方案效果综述1、本方案按照舒适、节能、安全的三大原则设计。

2、游泳池水方面：采用硅藻土过滤设备，过滤精度为1-3微米，能滤除大肠杆菌，藻类和1微米以上的固体悬浮物目前，过滤后的水浊度小于0.1NTU，滤后水透光效果好，如矿泉水般纯净，水质可与重蒸馏水相比，世界已有五万多个游泳池采用该过滤系统。

相比传统的砂刚过滤，或者一体机过滤，硅藻土过滤精度比砂刚高5至10倍，浊度为砂刚的1/20至1/50。

2008年奥运会水立方即采用硅藻土过滤方式。

3、室内气、温环境方面：采用三集一体热泵(简称泳池多功能除湿热泵)为泳池室内空间除湿、空调（制冷、制热）、新风、泳池加热水、排风、空气过滤等作用，保持室内相对湿度65％，空气温度 28℃，池水温28 ℃，换气次数：3～4次/小时。

解决传统中央空调除湿效果不好导致的泳池内部空间结露、湿度大，空气混浊等问题。

4、运营成本低硅藻土过滤设备运行费用仅相当于砂刚过滤设备的1/3到1/2；此外，硅藻土过滤设备使用寿命达到20年。

室内恒温除湿热泵采用回收室内泳池表面蒸发损失的热量，重新利用来给池水加热及空气加热（夏季通过室内冷凝器将热量排出室外，实现室内制冷），春夏秋三季仅产生热泵机组的运行费用，冬季极端气温下采用电辅加热。

相对于传统中央空调，不仅实现了气温恒温、换风的功能，同时增加了除湿和室内热量回收利用的功能。

5、操作安全简单：硅藻土过滤前对原水不需要进行絮凝处理，对池水PH值无影响，减少配套设备和药物浓度，不伤害游泳者皮肤和毛发。

硅藻土过滤机装设的五通阀可代替一般过滤器设备中3-4个蝶型阀门来完成机内的过滤和冲洗转换。

使过滤和冲洗转换操作简单化并保证了转换的准确性。

而一般过滤系统在过滤和冲洗转换时要同时操作3-4个蝶型阀门，使过滤和冲洗转换操作复杂化且易产生误操作。

二、硅藻土过滤设备详述1、硅藻土泳池设备与砂缸基础情况比较硅藻土泳池传统石英砂泳池过滤水质过滤精度：2微米可去除大肠杆菌和藻类过滤精度：10-120微米虑后浊度：小于0.1NTU ,透光效果好，水质如矿泉水般纯净。

泳池除湿热泵用途泳池除湿热泵是一种结合了除湿和热泵功能的设备，可以用于泳池的除湿和恒温供暖。

它能够提供高效的湿度控制和节能的恒温供暖，具有广泛的应用领域。

1. 泳池除湿泳池除湿热泵可以有效地控制泳池内的湿度，将空气中的湿度降低到一个较低的水平。

在室内泳池中，由于大量的蒸发和水蒸气产生，湿度很容易升高，给人带来不适感和健康隐患。

而泳池除湿热泵通过冷凝水蒸气的方式，将室内空气中的水分凝结成水，然后排除出去，从而有效地降低了室内湿度。

除湿功能可以提供一个干燥、舒适的环境，防止墙壁、地板等构件受到湿气的腐蚀和损坏。

2. 泳池恒温供暖泳池除湿热泵还可以为室内泳池提供恒温供暖。

通过热泵技术，将室外空气中的热量吸收并提供给室内空气，从而提升室内温度。

不同于传统的暖气片或空调系统，泳池除湿热泵可以在一个设备中实现除湿和供暖功能，可以根据需要调节室内温度。

而且热泵技术具有高效节能的特点，能够将室外的低温能量转化为室内的高温能量，从而节约能源的消耗。

3. 家庭泳池泳池除湿热泵在家庭泳池中的应用也越来越广泛。

家庭泳池通常容积较小，空间有限，而泳池除湿热泵体积相对较小，可以方便地安装在泳池旁边或者嵌入泳池墙壁中。

它可以保持室内泳池的湿度和温度，提供一个舒适的游泳环境。

同时，由于家庭泳池在使用时间上通常不连续，泳池除湿热泵还具有更加智能的控制功能，可以根据实际需求进行开关机操作，以达到节能的目的。

4. 酒店泳池和健身房酒店泳池和健身房通常需要提供一个干燥、清洁的环境给用户，以保证用户体验。

泳池除湿热泵可以有效地控制湿度，减少泳池表面和周边空气中的水汽，避免水汽对墙壁、地板等设施的腐蚀。

同时，泳池除湿热泵还可以提供恒温功能，确保泳池水温达到舒适的水平，提供一个理想的游泳环境。

5. 温室和实验室泳池除湿热泵在温室和实验室中也具有广泛的应用。

温室的植物和实验室的仪器通常需要一个适宜的湿度和温度环境，以确保植物的生长和实验的进行。

泳池除湿热泵机组原理泳池除湿热泵机组（also known as swimming pooldehumidification heat pump unit）是一种专门用于室内泳池环境的湿度控制设备。

它的工作原理基于热泵技术和除湿原理，能够同时去除空气中的湿气并提供恒温恒湿的环境。

下面将详细介绍泳池除湿热泵机组的工作原理。

1.蒸发器：机组工作时，周围空气通过蒸发器进入，通过与热泵循环系统中的制冷剂接触，使制冷剂从低温低压液态变为气态。

在这个过程中，空气中的水分逐渐凝结成水珠并排出。

2.压缩机：气态的制冷剂经过蒸发器后被压缩机吸入，压缩机将制冷剂压缩，提高压力和温度。

3.冷凝器：高温高压的制冷剂进入冷凝器，通过与冷却水或室外的新鲜空气接触，释放出大量的热量，使制冷剂从气态变为液态。

4.膨胀阀：制冷剂从冷凝器流出后，通过膨胀阀进入低温低压区域，压力和温度下降。

5.回到蒸发器：制冷剂经过膨胀阀后重新进入蒸发器，开始一个新的循环。

除了以上的基本循环过程，泳池除湿热泵机组还可以通过控制系统来调节加热器和风机的工作状态，以根据实际需求来保持恒温恒湿的环境。

当泳池除湿热泵机组工作时，室内的潮湿空气被抽入机组通过蒸发器，水分被凝结并排出，形成干燥的空气。

同时，冷凝器从空气中吸收热量，将制冷剂变成液态，通过循环不断排出湿气。

通过这种循环，可以快速去除室内空气中的湿气，保持室内空气的干燥。

此外，泳池除湿热泵机组还可以通过控制系统实现自动调节湿度和温度。

控制系统可以根据室内外的温湿度变化，通过调节加热器和风机的工作状态，来保持恒温恒湿的环境。

这样，泳池环境就可以保持在合适舒适的温湿度范围内，为游泳者提供一个良好的泳池体验。

总的来说，泳池除湿热泵机组通过热泵循环和除湿原理，能够有效控制泳池室内的湿度和温度。

它能够快速去除空气中的湿气，并提供恒温恒湿的环境，为泳池用户创造舒适的游泳环境。
