恒温游泳池厅室内除湿负荷计算

泳池方案泳池恒温除湿热泵设计计算方案1、设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《建筑设计防火规范》（GB50016-2006 ）《通风与空调工程施工质量验收规范》GB50243-2002《全国民用建筑工程设计技术措施》暖通空调.动力20092、设计参数夏季大气压力1000hPa，空调干球温度34.6℃，湿球温度28.5℃；夏季空气调节室外计算相对湿度83%。

冬季大气压力1021.9hPa，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。

二、室内空气参数的确定本工程泳池水温度设定为27℃，因此室内空气温度取29℃。

本工程相对湿度采用65%，此时室内空气的含湿量为15.65g/kg，露点温度为20.8℃。

三、除湿量的计算该项目游泳池空间面积约为128m²;游泳池面积为83m²。

根据《空气调节》，敞开水槽表面散湿量计算公式：A、除湿量计算：L W泳=ß(P qb-P q)F·B/B´·3600=(0.0046+0.00363×0.2)×10-5(3401-2487)×760/750×83×3600=14.74Kg/hL W池——池水的散湿量(Kg/h)；P qb——水表面温度下的饱和空气的水蒸汽压力(Pa)；P q——空气中水蒸汽压力(Pa)；F ——蒸发水槽面积(m2)；ß ——蒸发系数kg/(N·s)；ß=(a+0.00363×v)10-5B ——标准大气压力水银柱高度,为760mmHg;B1——当地的大气压力水银柱高度(mmHg);v ——池水表面风速(m/s),按以下规定采用:室内泳池: 0.2～0.5m/s;室外泳池： 2.0～3.0m/s；池Lw人=0.1Kg/h×X=0.1×10=1Kg/hLw人——人体的散湿量(Kg/h)；X ——泳池最大人流量新风含湿量人均最小新风量可取30m3/h，游泳馆按10人计算，新风量为300m3/h，由焓湿图计算得出，相对于室内空气，夏天新风含湿量为m=21.64g/kg夏季：小池L新= ρ* V * Δd = 1.13*1200*(21.64-15.65) =8.12Kg/hρ—空气的密度Kg/m3V —空气的体积m3Δd —空气含湿量差g/Kg泳池内最大湿负荷L= Lw泳+Lw人+L新=23.86kg/h四、夏季泳池区冷负荷计算。

池区散热量两种计算方法

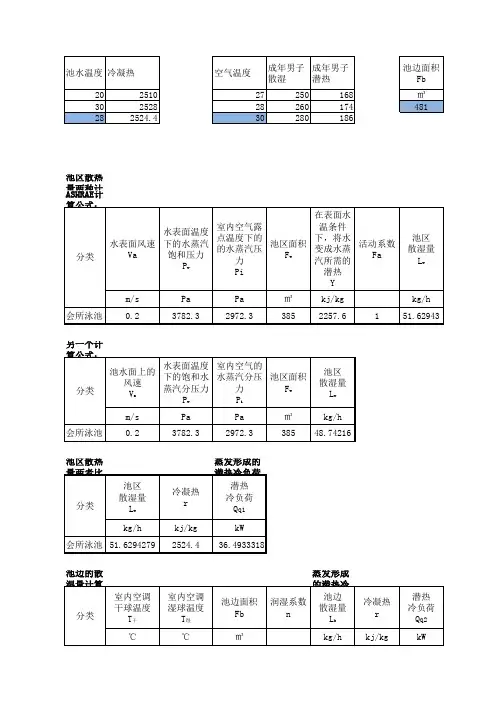

ASHRAE计算公式：L w =((Fw/0.0929)/(Y/2.32)·((Pw/3386.3)-(Pi/3386.3))·(95+0.425*(Va/0.00508))·
另一个计算公式：L w =0.0075·(0.0152V a +0.0178)·(P w -P i )·F w
池区散热量两者比较后选大值
蒸发形成的潜热冷负荷计算公式：Q q1=0.28·r·L b
池边的散湿量计算公式：L b =0.0171(T 干-T 湿)Fb·n
蒸发形成的潜热冷负荷计算公式：Q q2=0.28·
人员的散湿量计算公式：L r =W·n·
φ/1000
人员的潜热冷负荷计算公式：L r =q·n·φ/1000
总湿负荷计算公式：Lz=Lb+Lw+Lr
总潜热冷负荷计算公式：Qq=Qq1+Q
过渡季通风量需同时满足消除余湿和换气次数要求，故两者取大值过渡季消除余湿通风量计算公式：Ls=Lz/((d 内-d)*1.2)*1000
过渡季最小换气次数通风
5+0.425*(Va/0.00508))·Fa)·0.4536式：Q q2=0.28·r·L b
q·n·φ/1000
池区人数确定：池区面积/b·2/3b值范围：2~5；比赛大厅取4，训练大厅取2，娱乐取4
池边人数确定：池区面积/b·1/3
总人数 = 池区人数+池边人数
负荷计算公式：Qq=Qq1+Qq2+Qq3
最小换气次数通风量计算公式：Lh=n*F*H。

室内游泳池热泵方案1.1客户基本情况我公司通过前期对贵公司沟通，根据贵单位提供相关数据及现场情况分析:热水现况：贵公司室内游泳池:约365平方*1.6M=584立方，按26~28℃恒温，参考“室内泳池热负荷”的计算方法来进行计算。

（一）耗热量的计算：1、游泳初次加热时间：（24H~48H）Q初=V×1000×(T1-T2)/T /860其中：v—池水总容积T1—池水温度水温28℃T2—广州自来水冬季温度10℃T—加热时间带入计算Q初=584×1000×(28-10)/30 /860 = 407kw584×1000×(28-10)/(400KW×860) = 30H2、水面蒸发损失的热量：Q1=1.163υ(0.0174υf+0.0229)(Pb-Pq)F*760/B kW (7.12.)其中：Q1—池面蒸发损失热量kWv—与池水温度相等时，水的蒸发汽化潜热(kal/kg)此值查581.4vf—池水面上风速：取风速0.5m/sPb—与池水温度相等时的饱和空气的水蒸汽分压力mmHgPq—空气的水蒸气分压力mmHgF—池水表面积365B—当地的大气压力mmHg根据广州气象参数，查焓湿图，数据如下：vf＝0.5m/s, Pb＝28.3mmHg Pq=15.6mmHg ;υ=581.4(kal/kg) B=744225 mmHg带入计算：Q1=1.163*581.4(0.0174*0.5+0.0229)(28.3-15.6)*365*760/744225= 101kw3、池底和池壁损失的热量、水面传导损失的热量管道和设备损失的热量应按游泳池水表面蒸发损失的热量的20%计算确定：Q2 =Q1×20%带入计算：Q2 =Q1×20%=101kw×20%＝20.2kW4、补充水加热所需的热量：Q3=αγqb(ts-tb)/t kJ/h其中：Qb－补充水加热所需的热量kJ/hqb-每天补充水水量按总水量的10％补充约为58立方ts-池水温度水温28℃tb－补充水温度广州自来水冬季温度10℃t－每天加热时间自动补水，t=24hγ－水的容重kg/Lα－水的比热容带入计算:Q3=1.163*1*58000 (28-10)/24/1000= 50 kW5、总热量：以上三项热量的总和,考虑一次水输送热损失10％：带入计算：Qz=1.1（101+20.2+50）= 188kW（二）热水淋浴用量计算：公共游泳场实际使用人数按水面积5平方每人，热淋用水量约为80KG/人7.1.4365平方÷5平方/人×80KG /人= 6吨/天(计约5KW)Q总= 188KW+6KW = 194KW6、配置建议：配置美国约克空气源热泵YHAC080HE机组伍台。

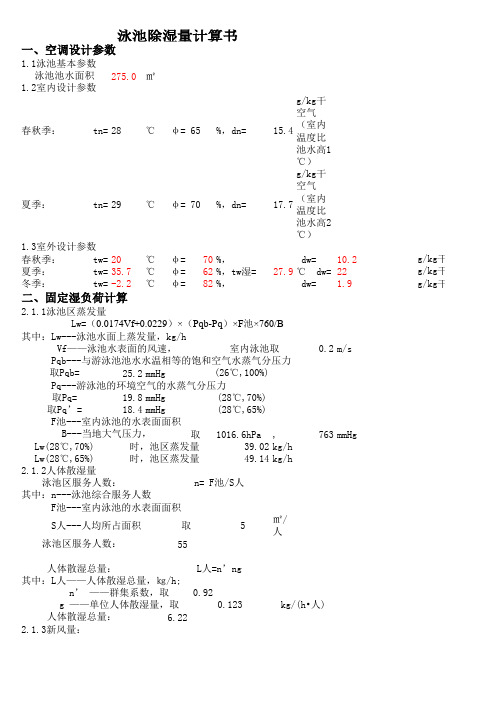

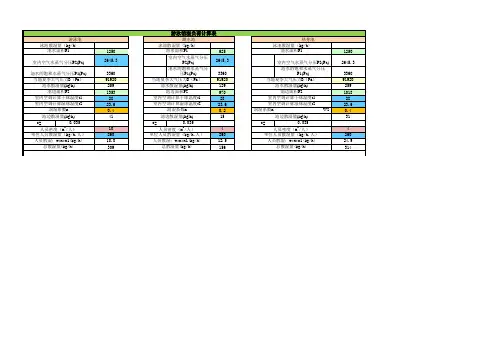

275.0㎡春秋季：tn=28℃ φ=65%，dn=15.4g/kg干空气（室内温度比池水高1℃）夏季：tn=29℃ φ=70%，dn=17.7g/kg干空气（室内温度比池水高2℃）春秋季：tw=20℃ φ=70%， dw=10.2夏季：tw=35.7℃ φ=62%，tw湿=27.9℃ dw=22冬季：tw=-2.2℃ φ=82%， dw= 1.90.2m/s 25.2mmHg19.8mmHg18.4mmHg取1016.6hPa ,763mmHg 39.02kg/h49.14kg/h5㎡/人550.926.226L/(S•人)10.2g/㎏干空气15.4g/㎏干空气g ——单位人体散湿量，取B---当地大气压力，三、 春秋季泳池湿负荷2.1.3新风量：其中 Q新——新风量，m3/sq ——人均新风量，取时，池区蒸发量2.1.2人体散湿量其中：L人——人体散湿总量，㎏/h;人体散湿总量： n’ ——群集系数，取S人---人均所占面积 取0.123kg/(h•人)(28℃,65%)取Pq’=其中：n---泳池综合服务人数F池---室内泳池的水表面面积F池---室内泳池的水表面面积泳池区服务人数：n= F池/S人时，池区蒸发量1.2室内设计参数1.3室外设计参数Lw(28℃,70%)Lw(28℃,65%)取Pqb=(26℃,100%) Lw=（0.0174Vf+0.0229）×（Pqb-Pq ）×F 池×760/B其中：Lw---泳池水面上蒸发量，kg/hPq---游泳池的环境空气的水蒸气分压力取Pq=(28℃,70%)室内泳池取g/kg干空g/kg干空g/kg干空二、固定湿负荷计算Pqb---与游泳池池水水温相等的饱和空气水蒸气分压力Vf——泳池水表面的风速，泳池除湿量计算书一、空调设计参数1.1泳池基本参数泳池池水面积新风量0.33泳池区服务人数：人体散湿总量：L人=n’ng 2.1.1泳池区蒸发量Q新=nq/10003.1春秋季新风湿负荷：L新=（dw-dn）/1000×Q新×3600×ρ其中：L新——春秋季新风湿负荷，㎏/hdw——春秋季室外空气含湿量，为dn——室内空气含湿量， 为1.18-7.3337.9148.0322g/㎏干空气17.7g/㎏干空气1.115.6750.9161.031.9g/㎏干空气17.7g/㎏干空气1.3-24.4020.8430.964.2系统所需的除湿量㎏/ m3（室外20℃，相对湿度70％）其中：L新——夏季新风湿负荷，㎏/h dn——室内空气含湿量， 为dw——春秋季室外空气含湿量，为时,春秋季除湿量四、 夏季泳池湿负荷Lw(28℃,65%)32系统所需的除湿量ρ——春秋季空气密度，取㎏/ m3（室外20℃，相对湿度70％）春秋季新风湿负荷：五、 冬季泳池湿负荷5.1冬季新风湿负荷：L新=（dw-dn）/1000×Q新×3600×ρ4.1夏季新风湿负荷：L新=（dw-dn）/1000×Q新×3600×ρL春秋= Lw＋L人＋L新Lw(28℃,70%)其中：L新——冬季新风湿负荷，㎏/h dw——冬季室外空气含湿量，为时,春秋季除湿量时,夏季除湿量时,夏季除湿量Lw(28℃,70%)Lw(28℃,65%)ρ——夏季空气密度，取夏季新风湿负荷： L夏= Lw＋L人＋L新dn——室内空气含湿量， 为ρ——冬季空气密度，取㎏/ m3（室外20℃，相对湿度70％）Lw(28℃,65%)时,冬季除湿量冬新风湿负荷： 5.2系统所需的除湿量L冬= Lw＋L人＋L新Lw(28℃,70%)时,冬季除湿量高1℃）水高2℃）g干空气g干空气g干空气。

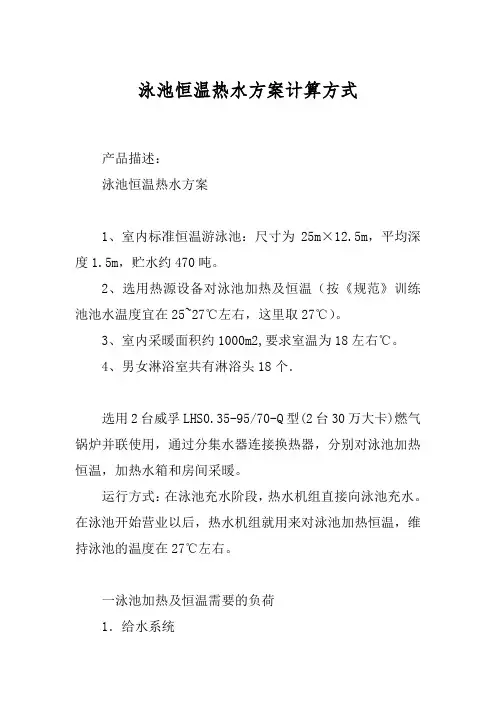

泳池恒温热水方案计算方式产品描述：泳池恒温热水方案1、室内标准恒温游泳池：尺寸为25m×12.5m，平均深度1.5m，贮水约470吨。

2、选用热源设备对泳池加热及恒温（按《规范》训练池池水温度宜在25~27℃左右，这里取27℃）。

3、室内采暖面积约1000m2,要求室温为18左右℃。

4、男女淋浴室共有淋浴头18个．选用2台威孚LHS0.35-95/70-Q型(2台30万大卡)燃气锅炉并联使用，通过分集水器连接换热器，分别对泳池加热恒温，加热水箱和房间采暖。

运行方式：在泳池充水阶段，热水机组直接向泳池充水。

在泳池开始营业以后，热水机组就用来对泳池加热恒温，维持泳池的温度在27℃左右。

一泳池加热及恒温需要的负荷1．给水系统l 选择循环过滤给水系统将已弄脏了的游泳池水，经过净化、消毒等过程达到符合游泳水质要求后，再送如游泳池重复使用的给水系统。

l 初次预热充水充水时间根据供水条件和使用要求确定。

一般按24~48小时来计算；l 补充水补充水量：由泳池水面蒸发的水量、过滤设备冲洗水量、游泳池排污水量、溢流水量、游泳者身体带走的水量等部分组成；参考《设计手册》：室内训练池每天的补水量是泳池容积的3%~5%，这里取4%；初次充水、补水方式：水源为城市自来水时，应设置补给水箱或利用平衡水池间接进行，以防止回流污染水源或设备；游泳池专用水源时，可以直接补水。

2、水的循环l 循环周期以及循环流量训练池的循环周期一般为6~10个小时，这里取8个小时，则循环流量为：循环水流量 = 游泳池的水容积÷循环周期= 470÷ 8 = 58.8m3/hl 水泵的扬程按循环管道、净化设备、加热设备阻力和水泵与水位高差计算确定。

过滤器阻力按设备确定。

l 循环泵建议选用：3、水的加热与恒温（保持在27℃左右）l 游泳池的初次充水(24~48个小时)如水源为城市自来水时，初次充水采用“热水设备+补给水箱或平衡水池”间接进行，以防止回流污染水源或设备；如使用游泳池专用水源时，可以使用热水设备直接初次供水。

游泳池相关的计算公式1、室内游泳池的除湿量计算池区蒸发量：L W＝（0.0174V f＋0.0229）(P b－P q)×F池×760÷B式中：L W—泳池水面蒸发量kg/hrV f—游泳池池面风速0.3m/sF池—室内泳池水面面积m2P b—26℃水面温度饱和空气的水蒸气分压25.5mmHgP q—28℃泳池空间空气的水蒸气分压18.1mmHgB—当地大气压力765mmHg池区服务人数：n＝F池÷S人式中：n—泳池综合服务人数F池—泳池面积m2S人—人均占有面积6m2/人人体散湿量：L人＝0.01nn’g式中：L人—人体散湿量kg/hrn—泳池综合服务人数n’—群体系数（0.92）g—单人体散湿量（120 kg/hr新风量：Q新＝10 L/s.人×n÷1000 m3/s式中：人均新风需求量—10升/秒夏季新风量最大增湿量：L新＝（dw-dn）×Q新×ρkg/hr式中：dw—夏季室外空气含湿量取19.2g/kg干空气Dn—室内空气含湿量取15.1g/kg干空气ρ—为空气密度1.15kg/m3（夏季室外33.5℃，相对湿度65%）夏季泳池最大湿负荷＝L W＋L人＋L新（kg/hr）(37.9kg/hr)2、夏季制冷冷负荷计算室内面积m2，冷负荷取180w/m2Q冷＝室内面积m×冷负荷w/m2÷1000 kw(98.5kw)3、冬季采暖热负荷计算室内面积m2，热负荷取130w/m2Q暖＝室内面积m×热负荷w/m2÷1000 kw(71.1kw)4、通风量计算按设计规范，室内的换风次数每小时为8～10次，取8次，室内面积为m2，高度为m泳池室内通风量为＝室内面积m2×高度m×8次/hr＝m3/hr (21005m3/hr)5、除湿设备选型泳池首次加热量计算：Q＝泳池体积m3×1000×（泳池水温℃－冬季冷水温度℃）÷860kcal×1.2倍（加热过程中的热散失）÷48小时（加温时间）（单位：KW）泳池表面蒸发流失的热量Q蒸＝av×（0.229＋0.174）×V f×（Pb―Pq）×A×760÷B （单位：KJ/H）式中：a—4.187KJ/kg. ℃V—581.4V f—游泳池池面风速1.0m/sP b—28℃水面温度饱和空气的水蒸气分压28.3mmHgP q—26℃泳池空间空气的水蒸气分压16mmHgB —当地大气压力760mmHg÷1006百Pa÷3600 （单位：KW）表面蒸发热量泳池底部及池壁传热流失的热量Q流＝F池底×F池壁×（28℃―4℃）×q式中：F池底—泳池底面积m2F池壁—泳池壁面积m2q —单位面积的传热流失量2.2w/m2淋浴用水加热量计算Q h＝q h×(t r―t l) ×ρr×n o×b×C÷3600式中：Q h——设计小时耗热量（kj/h）；q h——卫生器具热水的小时用水定额（L/h），按本规范表5.1.1-2采用；C——水的比热C=4.187（kJ/kg.℃）；t r——热水温度tr=60（℃）；t l——冷水温度，按本规范表5.1.4选用；ρr——热水密度（kg/L）n o——同类型卫生器具数量；b——卫生器具的同时使用百分数：住宅、旅馆，医院、疗养院病房，卫生间内浴盆或淋浴器可按70%～100%计, 其他器具不计, 但定时连续供水时间应大于等于2h。

泳池恒温除湿热泵计算一、PHNIX泳池恒温除湿热泵的选型（以北京某泳池选型计算为例说明）1设计参数夏季冬季空气调节干球温度℃33.2 空调计算温度℃-12通风干球温度℃30 通风干球温度℃-5日平均温度℃28.6 采暖计算温度℃-9空气调节湿球温度℃26.4 相对湿度45相对湿度78 大气压力Pa 102040大气压力Pa 99860 风速（m/s） 2.8风速（m/s） 1.92恒温计算本游泳馆总面积约1380平方米，泳池上空高7米，其中温水池池水面积约350平方米，水深平均约1.1米，体积370立方，设计水温为37℃。

游泳馆内计算参数：设计室内温度：32℃；相对湿度70%；泳池水设计温度：37℃；室内水面风速：0.3m/s；1）冬季在室外气温最低-12℃情况下泳池表面蒸发损失的热量计算：Qx ＝α· у（ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)式中 Qx——泳池表面蒸发损失的热量（ kJ/h ）；α——热量换算系数，α＝ 4.1868 kJ /kcal ；у——与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ kcal/kg ）；vf ——泳池水面上的风速（ m/s ），一般按下列规定采用：室内水池 vf ＝ 0.2~0.5 m/s ；露天水池 vf ＝ 2~3 m/s ；Pb——与泳池水温相等（37℃）的饱和空气的水蒸汽分压力（ mmHg ）；Pq——与泳池的环境空气温度（32℃）相等的水蒸汽压力（ mmHg ）；A——泳池的水表面面积（ m2 ）；B——当地的大气压力（ mmHg ）。

而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20% 。

查相关参数表可计算得：Qx ＝α· у（ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)=4.1868×579.15×（0.0174×0.3+0.0229）（47.13-25）×350×760÷765=2424.8×0.02812×22.13×348=525112（ kJ/h ）2）泳池每小时总损失热量：加上泳池的水表面池底、池壁、管道和设备等传导所损失的热量，泳池每小时总损失热量为：525112×1.2=630134（ kJ/h ） =150505（kcal/h ）3）泳池补水加热所需的热量：Qb＝αqbу（tr- tb）/t式中 Qb——游泳池补充水加热所需的热量(kJ/h)；α——热量换算系数，α＝4.1868(kJ /kcal)；qb——游泳池每日的补充水量(L)；按泳池水量的7%确定；у——水的密度（kg/L）；tr——游泳池水的温度（℃）。

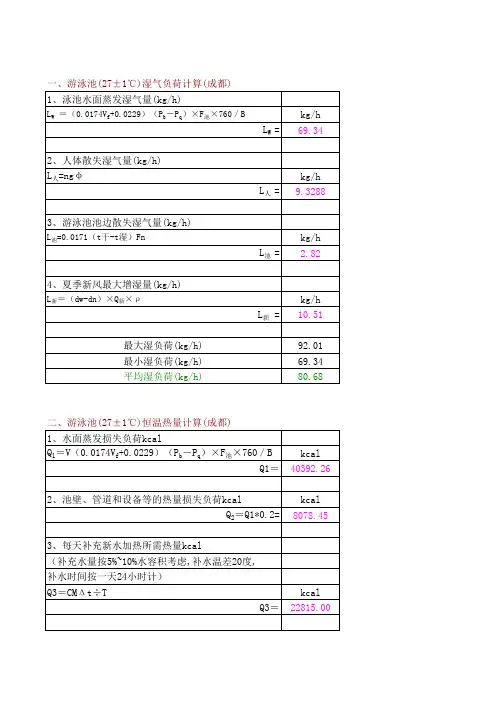

泳池恒温除湿的设计计算求进行计算，计算会设计除湿量计算，泳池恒温负荷计算，除湿加热负荷计算，夏季空调负荷计算，冬季供暖负荷计算这几个方面，其中夏季室外空气湿度大，环境温度高，大气压较低，水分更容易蒸发，除湿量一般在夏季达到最大值，所以除湿负荷计算以夏季计算给过为选型指标；冬季自来水温度低，池水散热量大，泳池恒温负荷和初次加热负荷会在冬季达最大值，所以泳池恒温负荷计算和初次加热负荷计算以冬季计算结果为为选型指标。

安装以上各个计算结果经行选型，满足各方面要求。

1、工程设计目标参数的选定（1）泳池水温确定游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计：A.比赛游泳池：24~26℃；B.训练游泳池：25~27℃；C.跳水游泳池：26~28℃；D.儿童游泳池：24~29℃；E.会所游泳池：27~30℃；注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计，亦可按照客户需求进行设计，本次方案采取用户要求的29±1℃。

（2）泳池循环周期游泳池池水的循环周期，应根据游泳池的使用性质、游泳人数、池水容积、水面面积和游泳池水处理设备运行的时间等因素确定。

一般可按下表采用。

（游泳池水如采用间歇式循环时，应按游泳池开放前后将全部池水各循环一次计算。

）游泳池类别循环周期T（h）循环次数N（次/d）（2）最小均衡水箱计算V水箱=V反冲洗+V循环+V变量V水箱—均衡水箱最小容积；V反冲洗—过滤设备反冲洗所需水量，按12min循环流量计算；V循环—按5分钟循环流量计算；V变量—按0.015A，计算A=200m2。

V水箱=9.8+4.085+3=17m3/h3、泳池除湿计算（1）人体散湿量计算W1=0.001×m×n×g式中：W1--人体散湿量（kg/h）;m--室内人总数；n--群体系数取0.92；g--单位人员散湿量，取成年男子的散湿量120g/(h/人)。
