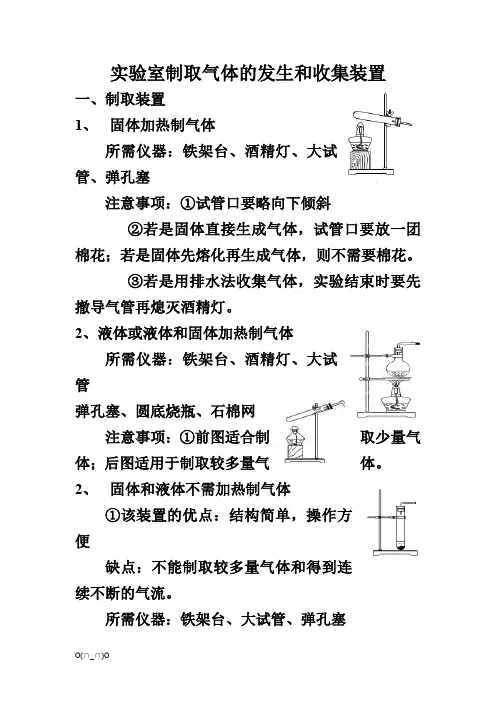

实验室制取气体的发生和收集装置一、制取装置1、固体加热制气体所需仪器：铁架台、酒精灯、大试管、弹孔塞注意事项：①试管口要略向下倾斜②若是固体直接生成气体，试管口要放一团棉花；若是固体先熔化再生成气体，则不需要棉花。
③若是用排水法收集气体，实验结束时要先撤导气管再熄灭酒精灯。
2、液体或液体和固体加热制气体所需仪器：铁架台、酒精灯、大试管弹孔塞、圆底烧瓶、石棉网注意事项：①前图适合制取少量气体；后图适用于制取较多量气体。
2、固体和液体不需加热制气体①该装置的优点：结构简单，操作方便缺点：不能制取较多量气体和得到连续不断的气流。
所需仪器：铁架台、大试管、弹孔塞②该装置的优点：能制取较大量气体，可以得到连续不断的气流。
缺点：不能控制反应速率。
所需仪器：长颈漏斗、锥形瓶、双孔塞注意事项：长颈漏斗要伸到液面以下（液封）改进装置：在长颈漏斗末端加一个小试管可以防止剧烈反应时气体从长颈漏斗逸出。
③该装置的优点：可以通过分液漏斗控制液体滴加速率控制反应速率。
缺点：不能控制反应的发生或停止。
所需仪器：分液漏斗、锥形瓶、双孔塞。
若无分液漏斗也可用注射器替代。
④该装置的优点：可以通过弹簧夹控制反应的发生或停止，也可以制得较大量气体，同时可以得到连续不断的气流。
缺点：无法控制反应速率。
使用注意：块状固体药品放在有孔塑料板上；粉末状药品需放在滤纸包中。
二、收集装置选择收集装置要考虑的因素：气体的密度、溶解性、能否和空气中的某种成分反应、能否和水反应以及所需气体的用途。
1、排水集气法优点：收集的气体较纯净。
缺点：收集的气体潮湿。
适用范围：收集的气体不易溶于水、不和水起反应。
使用仪器：水槽、导气管、集气瓶、毛玻璃片。
注意事项：集气瓶一定要注满水，否则收集的气体不纯。
硫和铁丝在氧气中的燃烧实验适合用此法收集氧气，可以在集气瓶内预留少量的水。
2、排空气法收集气体优点：收集的气体干燥。
缺点：收集的气体纯度低。
注意事项：导气管要伸到集气瓶底部，否则收集的气体不纯。
初中化学实验室制取气体的原理及装置一、发生装置的选择依据二、收集装置的选择依据发生装置 注意事项及优缺点 适用于固+液不加热型制取气体 注意：导管稍微伸出橡皮塞一点即可，便于气体排出。
缺点：不便于添加液体药品 注意：①长颈漏斗下端应插入液面以下，目的是防止气体从长颈漏斗中逸出。
(固体放有孔塑料板上) ②导管稍微伸出橡皮塞一点即可，便于气体排出。
优点：①可以随时添加液体药品； ②控制反应速率； ③可以控制反应的随时发生和停止；（当需要反应发生时打开弹簧夹b ，不需要时关闭弹簧夹b ）发生装置注意事项及优缺点适用于固体+固体加热型制取气体①试管固定在铁架台上时，要注意试管口略向下倾斜，防止冷凝水倒流，炸裂试管；②铁夹应夹在试管中上部（距试管口约1/3处），防止试管因受热不均匀而破裂。
③加热时要先给试管预热，然后在药品的部位集中加热，防止试管局部受热而炸裂。
④用排水法收集，刚开始有气泡的时候不能收集，要等到有大量气泡连续均匀的冒出时，才开始收集⑤用排水法收集时，收集完氧气后，应该先把导管移出水槽，再熄灭酒精灯。
否则水槽中的水倒流到试管中，使试管炸裂。
同上，此外①用高锰酸钾制取氧气时，应在试管口放一团棉花，目的是防止高锰酸钾粉末进入导管。
②导管稍微伸出橡皮塞一点即可，便于气体排出；③加热时用酒精灯外焰加热。
适用于固+液不加热型制取气体注意：①长颈漏斗下端应插入液面以下，目的是防止气体从长颈漏斗中逸出。
②导管稍微伸出橡皮塞一点即可，便于气体排出。
优点：可以随时添加液体药品注意：①导管稍微伸出橡皮塞一点即可，便于气体排出。
②分液漏斗与长颈漏斗有区别有一个活塞，分液漏斗下端不需要插到液面以下优点：①控制反应速率②可以控制反应的随时发生和停止。
③可以随时添加液体药品 收集装置 气体性质 举例 优缺点 排水集气法 不易溶于水或难溶于水，且不与水反应。
氧气（O 2） 氢气（H 2）、甲烷(CH 4)、一氧化碳(CO)等 收集气体较纯，但含有水蒸气不够干燥 向上排空气法密度比空气大，不与空气反应 氧气（O 2）、二氧化碳(CO 2)等纯度不高，但气体较干燥 向下排空气法密度比空气小，不与空气反应。
初中化学常见气体制备的装置及方法(推荐完整)初中化学实验室制取气体的原理及装置一、初中化学常见气体制备的装置及方法(推荐完整)二、收集装置的选择依据发生装置 注意事项及优缺点适用于固体+固体加热型制取气体①试管固定在铁架台上时，要注意试管口略向下倾斜，防止冷凝水倒流，炸裂试管；②铁夹应夹在试管中上部(距试管口约1/3处），防止试管因受热不均匀而破裂。
③加热时要先给试管预热，然后在药品的部位集中加热，防止试管局部受热而炸裂。
④用排水法收集，刚开始有气泡的时候不能收集，要等到有大量气泡连续均匀的冒出时，才开始收集⑤用排水法收集时，收集完氧气后,应该先把导管移出水槽，再熄灭酒精灯.否则水槽中的水倒流到试管中，使试管炸裂。
同上,此外①用高锰酸钾制取氧气时，应在试管口放一团棉花,目的是防止高锰酸钾粉末进入导管.②导管稍微伸出橡皮塞一点即可，便于气体排出；③加热时用酒精灯外焰加热。
适用于固+液不加 注意：①长颈漏斗下端应插入液面以下，目的是防止气体从长颈漏斗中逸出.②导管稍微伸出橡皮塞一点即可,便于气体排出. 优点:可以随时添加液体药品注意：①导管稍微伸出橡皮塞一点即可，便于气体排出。
②分液漏斗与长颈漏斗有区别有一个活塞，分液漏斗下端不需要插到液面以下收集 排水集气法向上排空气法收集装置注意事项此装置既可用收集密度比空气大气体，也可以收集密度比空气小的气体①收集密度比空气大的气体时应该长进短出即气体从c端进去,空气从d端排出。
②收集密度比空气小的气体时应该短进长出即气体从d端进去，空气从c端排出。
此装置可用于测量气体体积也可①用此装置收集气体相当于排水集气法,应该短进长出,即气体从f端进去，水从e端排出。
(水始终与导管接触）②用此用于排水收集气体装置测量气体体积时，气体从f端进，e端连接量筒，量筒中水的体积就是气体的体积初中常见气体的制取一、氧气的制取（一）、实验室制取氧气1.用过氧化氢溶液制取氧气（1）药品：过氧化氢溶液、二氧化锰（2）反应原理：文字表达式:过氧化氢水+氧气符号表达式：H2O2H2O+O2化学方程式：2H2O2 2 H2O+ O2↑（3）发生装置:C或D或E或F （固体+液体不加热型)（4）收集装置：G排水集气法（因为氧气不易溶于水）或H向上排空气法（因为氧气密度比空气略大)2。
普通气体配气柜设计说明
本设计是根据西南化工研究设计院气体标准化研究所提供的《配气装置技术要求》，经过对优化方案后设计的。
为方便委托单位对本设计进行论证及技术交底针对设备的主要特性以及操作要点编写本设计说明。
本设计说明中所提供的技术指标要点是保证该系统安全正常运行和保证质量的必要因素，其使用方法可根据实际操作经验进行调整，但本说明所提供的使用要点是必须的。
1．基本技术参数
材质：1Cr18Ni9Ti、304、316L;
工作压力：≤15Mpa;
真空速率:1.33×10-9P·L/S;
适用介质:一般腐蚀性气体;
2．设计特点
本设计主要特点是:
2.1．可分段置换抽空,对于一般载气既可以抽空置换亦可以直接吹扫置换.
2.2．排气位置位于管路末端改变以往的设计存在的死体积.
2.3．管路、元件及连接均采用经过表面处理过的适用于高纯气体的.
2.4．加装了适合于电子气的高精度过滤器,且不影响对管路的抽空置换.
2.5．动力及真空泵与控制部分、充灌部分分离后置，可适合于一般防爆以及静音操作。
2.6．维修方便。
设计有充分的维修空间。
3．适用要点
3.1．充灌用气瓶的处理
充灌用气瓶在使用前应进行清洗干燥使用载气进行置换抽空，。
对于使用常用载气的充灌气瓶宜备置若干。
注意：未经处理的充灌气瓶禁止在配气装置上进行置换抽空！
3.2．配气管路置换抽空
3.2.1．使用前首先采用载气对配气管路进行置换抽空。
配气管路中集中了较多的管路元件，应进行多次置换抽空过程。
3.2.2．载气及组分气进气管路的置换抽空，对于一般的价格便宜的气体可直接排放置换进气管路，亦可采用抽空置换的方法。
组分气进气管路适合使用载气进行初步置换后再用组分气置换。
3.2.3．如配置同种组分的多瓶气体时，组分气宜一次充灌完成，避免多次置换浪费。
3.2.4．压力表阀应由高向底依次开启关闭，避免损毁。
4．检测
4.1．在排气管出口位置设检测取样口。
4.2．应定期对管路进行颗粒物及氦质谱检测。
5．充灌及计量
5.1充灌调节采用波纹管微调阀。
5.2如有压力调整要求可在进气端加装调压装置。
5.3本设计不包含计量器具，计量器具可根据配气要求自行配置。
6．真空、动力、排风
6.1．本设备需用空气为气动源，采用气瓶供气方式，并可调整为管路供气方式。
6.2．电器管线、电节点（真空规）及用电设备与气路部分隔绝密封。
6.3．设有分布排风口。
7．其他
7.1．本设备不设报警、自动切断喷淋装置。
7.2．对于易爆气体的精确度可由检测口取样分析。
附图：。
