电力电子技术王云亮第二版第2章答案

电力电子技术习题答案第二章 电力电子器件2-1答： 电导调制效应是指PN 结处于正向导通状态下，当正向电流较小时，二极管的电阻主要是作为基片的低掺杂N 区的欧姆电阻，其阻值较高并且管压降随正向电流的上升而升高；当正向电流较大时，在N 区的少子孔穴浓度将很大，为了维持半导体电中性条件，势必多子电子的浓度也大幅增加。

这导致了电阻率的下降，从而电压上升的增量不大。

二极管的正向伏安特性曲线清楚地表明了电导调制效应的作用。

2-2 答： 使晶闸管导通的条件是：晶闸管处于正向偏置电压时，给门极施加足够功率的触发电压；当晶闸管处于导通状态时只要将导通的电流减小到小于维持电流，或者直接施加反向电压就可。

2-3 答：1)A t id I dVT 5025.02002120=⨯==⎰πωπA t d I i VT 1005.020*********.020221=⨯=⨯⨯==⎰ωππ A I I VT AV T 12757.1/20057.12)(==⨯= 2) []A t S C t id I dVT 7.108)4cos 1(12000200144=+⨯=-==⎰ππωπωπππππA t d I i VT 8.13495.04.1414321414.120042)42sin(2Im 0421=⨯=+=-+⨯==⎰ππππππωπππA I I VT AV T 7.17157.1/6.26957.12)(==⨯=2-4 答：GTR 电流容量大，耐压值高。

但需要的驱动功率大，热稳定性差，易产生二次击穿，通态压降较高；MOSFETS 静态驱动功率小，工作频率比较高，热稳定性优于GTR ，通态压降低。

它还具有正的温度特性，使得MOSFET 管易于并联使用。

但缺点是电流容量较小，耐压值较低。

IGBT 结合了GTR 容量大和MOSFET 驱动功率小的优点，但工作频率要低于MOSFET 。

2-5 答：IGBT 对驱动电路的要求是驱动电压脉冲上升和下降沿要陡；有足够的驱动功率；关断时栅极可加一反向电压；某些应用场合驱动电路要和主电路隔离；带有保护功能；驱动电路到IGBT 模块的引线尽可能短。

【复习思考】1.1电力电子技术的任务是什么？答：电力电子技术的根本任务是实现电能的变换、控制和调节。

1.2根据电能变换种类的不同，电力电子变换电路分为哪几种类型？各自的作用是什么？答：根据电能变换种类的不同，电力电子变换电路分为直流-直流变换、直流-交流变换、交流-直流变换、交流-交流变换四种类型。

直流-直流变换的作用是将一种直流电变换为另一固定或可调电压的直流电的电路；直流-交流变换的作用是使直流变成可调的交流电，而且可输出连续可调的工作频率；交流-直流变换的作用是将交流电变换为固定或可调的直流电的电路；交流-交流变换的作用是将交流电的参数（幅值、频率等）加以转换。

1.3信息电子技术和电力电子技术的相同和不同点分别是什么？控制理论在电力电子技术中有什么作用？答：电力电子技术和信息电子技术的相同点：①从器件的制造技术上讲两者同根同源，都是采用半导体材料制成，而且两者大多数的制造工艺也是一致的。

①两者电路的分析方法也基本一致。

电力电子技术和信息电子技术的不同点：①电力电子技术变换的是“电力”，所处理的电能功率一般是“大功率”，但也可以处理“小功率”；信息电子技术变换的是“信息”，一般处理的是“小功率”。

①在信息电子技术中的电子器件既可处于放大状态，也可处于开关状态；而在电力电子技术中为了避免功率损耗过大，电力电子器件总是工作在开关状态。

电力电子技术实质上是将现代电子技术和控制技术引入到传统电力技术领域实现电力变换和控制，可以看作弱电控制强电的技术，是弱电和强电之间的接口。

而控制理论则是实现这种接口的强有力的纽带。

1.4电力电子器件的发展分为哪几个阶段？答：电力电子技术的发展可以根据电力电子器件的发展分为4个阶段：第一个阶段：电子管、汞弧整流器等非半导体器件为主的史前期；第二个阶段：晶闸管时代；第三个阶段：全控型器件时代；第四个阶段：复合/新型器件时代。

【复习思考】2.1电力二极管属于哪种类型的控制器件？在电力电子电路中有哪些用途？答：电力二极管属于不可控型、双极性器件；用途：可作为整流、续流、保护元件用。

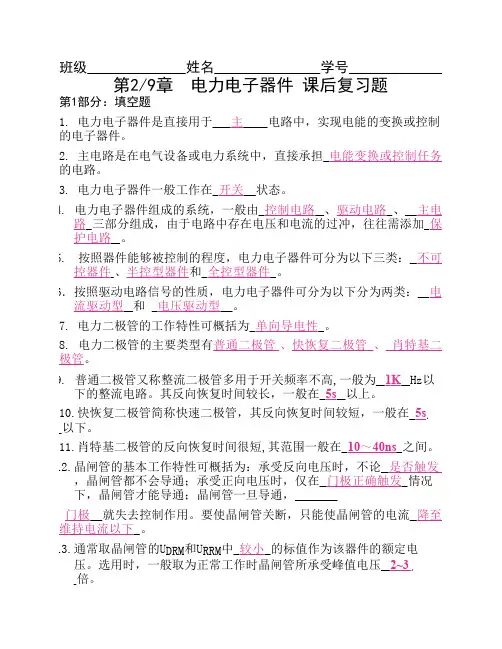

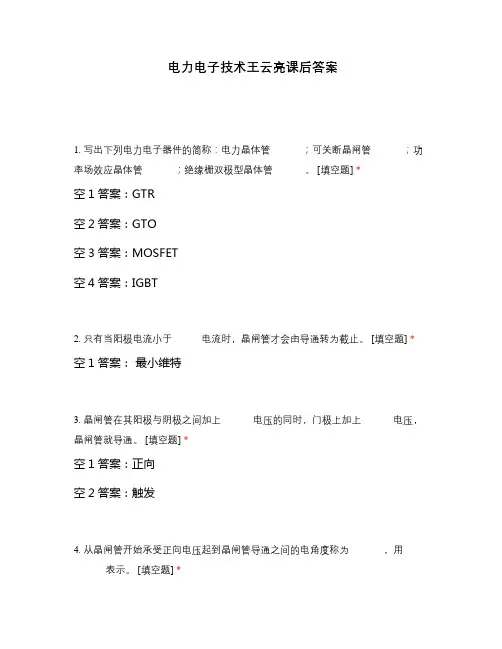

班级 姓名 学号 第2/9章 电力电子器件 课后复习题第1部分：填空题1. 电力电子器件是直接用于 主 电路中，实现电能的变换或控制的电子器件。

2. 主电路是在电气设备或电力系统中，直接承担 电能变换或控制任务的电路。

3. 电力电子器件一般工作在开关状态。

4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。

5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。

6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。

7. 电力二极管的工作特性可概括为单向导电性。

8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。

9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。

其反向恢复时间较长，一般在5s以上。

10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5s以下。

11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。

12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极 就失去控制作用。

要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。

13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。

选用时，一般取为正常工作时晶闸管所承受峰值电压2~3倍。

14.使晶闸管维持导通所必需的最小电流称为维持电流。

晶闸管刚从断态转入通态并移除触发信号后， 能维持导通所需的最小电流称为擎住电流。

对同一晶闸管来说，通常I L约为I H的称为2~4 倍。

15.晶闸管的派生器件有： 快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。

16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。

《电力电子技术》习题及解答第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

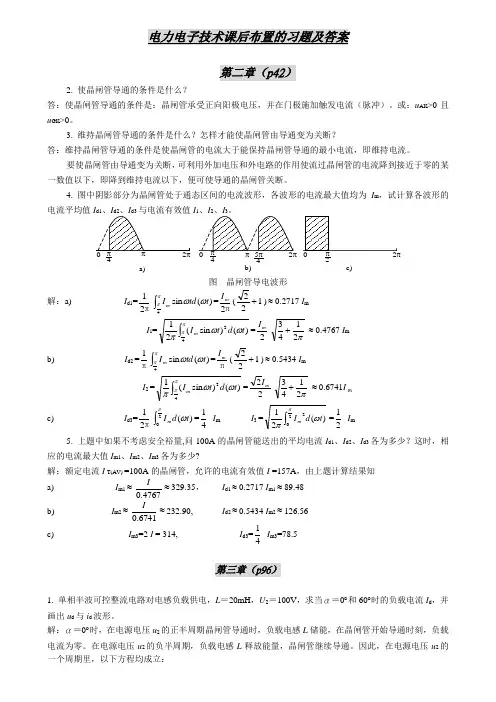

LI录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第1章电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流(脉冲)。

或： LFK>0且jQOo2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管山导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管山导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I = 1I d3--4. 上题中如果不考虑安全裕量，问100A 的晶闸管能送出的平均电流解: a)_ ImSin 7J 匸图1-43图晶闸管导电波形td( t)=^(y 1)(ImSin t)2d( t)七记yI.b)lac 二一 l E sin n 7I/Qtd( t)=J (一 2d/*、r2L3d( t)二厂 42(ImSin t)10： Im ：d( t)二丄In2I “、I d2、I 63各为多少？这时,a)b)O相应的电流最大值1从1出、I山各为多少？解：额定电流I “AV )二100A 的品闸管，允许的电流有效值a)0. 4767b)0. 6741c)I ==2 I = 314,5. GTO 和普通晶闸管同为PNPN 吉构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，lid PiNlP :和NiPzN ：构成两个晶体管V 】、也，分别具有共基极电流增益1和2,由普通晶闸管的分析可得，1+ 2=1是器件临界导通的条件。
