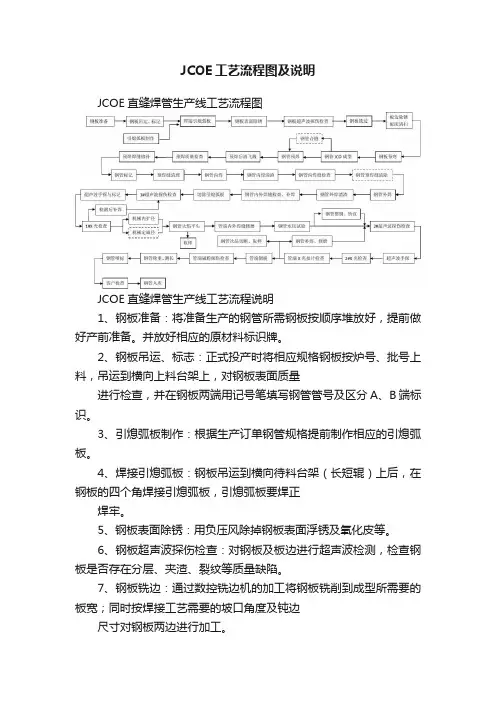

JCOE工艺流程图及说明JCOE直缝焊管生产线工艺流程图JCOE直缝焊管生产线工艺流程说明1、钢板准备：将准备生产的钢管所需钢板按顺序堆放好，提前做好产前准备。
并放好相应的原材料标识牌。
2、钢板吊运、标志：正式投产时将相应规格钢板按炉号、批号上料，吊运到横向上料台架上，对钢板表面质量进行检查，并在钢板两端用记号笔填写钢管管号及区分A、B端标识。
3、引熄弧板制作：根据生产订单钢管规格提前制作相应的引熄弧板。
4、焊接引熄弧板：钢板吊运到横向待料台架（长短辊）上后，在钢板的四个角焊接引熄弧板，引熄弧板要焊正焊牢。
5、钢板表面除锈：用负压风除掉钢板表面浮锈及氧化皮等。
6、钢板超声波探伤检查：对钢板及板边进行超声波检测，检查钢板是否存在分层、夹渣、裂纹等质量缺陷。
7、钢板铣边：通过数控铣边机的加工将钢板铣削到成型所需要的板宽；同时按焊接工艺需要的坡口角度及钝边尺寸对钢板两边进行加工。
8、板边除锈、板面清扫：将铣边后的钢板坡口两侧50mm内浮锈除掉，提高焊接合格率；清扫板面铣边残留的铁屑，防止残留铁屑在预弯和成型时被压入管体内。
9、钢板预弯：预弯机将钢板分段进行板边预弯，使其板边达到所要求的曲率半径（圆弧）。
10、JCO成型：成型机通过上下模具对预弯边后的钢板一半进行多次步进压制，将钢板压成横卧的“J”形，再将钢板的另一半通过同样工序压成横卧的“C”形管坯，最后在“C”形管坯中间进行压制，形成开口的“O”形管筒。
11、钢管预焊：预焊机使成型后的管筒合缝并采用Ar+CO2气体保护焊进行连续焊接，开口的管坯合缝状态，将直接影响钢管内、外焊接的质量。
12、预焊后清飞溅：将钢管预焊时飞溅在坡口两侧的飞溅物清除干净。
13、预焊质量检查：检查预焊后的管子焊缝是否有断弧、漏焊、焊接不均匀、气孔等缺陷。
14、预焊焊缝修补：对预焊质量检查岗位检查出来焊缝有缺陷的钢管进行手工修补。
15、钢管标志：在钢管外表面用记号笔写管号。
16、预焊缝清理：对成型过程中钢管内部残留的氧化皮、锈蚀等进行清理，尤其预焊缝坡口内的杂物要清理干净。

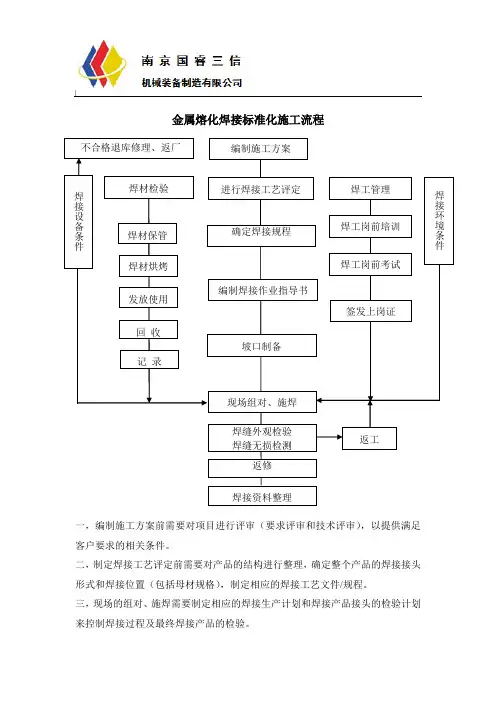

焊接质量控制流程图一、引言焊接是一种常见的金属连接方法，广泛应用于工业生产中。
为了确保焊接质量，提高焊接工艺的可靠性和稳定性，需要建立一套完善的焊接质量控制流程。
本文将详细介绍焊接质量控制流程图的标准格式。
二、焊接质量控制流程图标准格式焊接质量控制流程图通常采用流程图的形式进行呈现，以清晰地展示焊接质量控制的各个环节和步骤。
下面是焊接质量控制流程图的标准格式：1. 开始/结束符号：用于表示流程图的开始和结束。
2. 矩形框：用于表示各个步骤或环节。
每个步骤应该具有清晰的名称和编号。
3. 箭头线：用于表示步骤之间的流程顺序。
箭头指向下一步骤，表示流程的进行方向。
4. 菱形框：用于表示判断或决策点。
根据不同的条件，流程会有不同的分支。
5. 圆角矩形框：用于表示输出结果或产生的文件。
6. 平行线：用于表示并行处理的步骤。
三、焊接质量控制流程图示例下面是一个焊接质量控制流程图的示例，以展示该流程的各个环节和步骤：1. 开始- 检查焊接设备是否正常工作。
- 检查焊接材料是否符合要求。
2. 准备工作- 清理焊接表面，确保无污染物。
- 检查焊接接头的准备情况。
3. 焊接参数设定- 根据焊接材料和焊接接头的要求，设定合适的焊接参数。
- 确保焊接电流、电压和焊接速度等参数的准确设定。
4. 焊接操作- 按照设定的焊接参数进行焊接操作。
- 注意焊接过程中的温度、速度和压力等因素。
5. 焊后处理- 对焊接接头进行清理和修整。
- 进行焊缝检查，确保焊接质量符合要求。
6. 检验与评估- 对焊接接头进行无损检测，如超声波检测、射线检测等。
- 根据检测结果进行评估，判断焊接质量是否合格。
7. 结果判断- 根据评估结果，判断焊接质量是否合格。
- 如果不合格，进行焊接缺陷分析，并采取相应的修复措施。
8. 结束- 完成焊接质量控制流程。
四、总结焊接质量控制流程图是一种清晰明确的工具，用于指导焊接工艺的操作和控制。
通过建立标准格式的焊接质量控制流程图，可以提高焊接质量的稳定性和可靠性，确保焊接工艺的一致性和规范性。
