课题五 分立元件门电路及TTL集成门电路

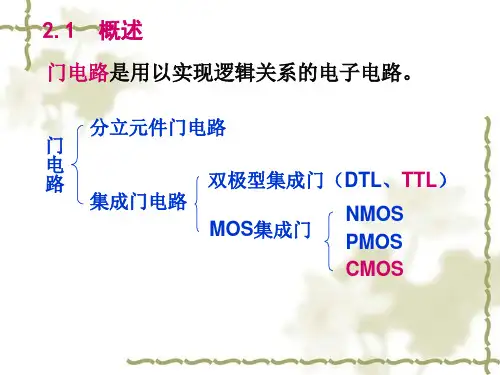

分立元件门电路和集成电路的逻辑符号什么是分立元件门电路和集成电路分立元件门电路和集成电路是电子电路中常用的两种逻辑门实现技术。

逻辑门是数字电路的基本构建模块，用于处理二进制数字，实现逻辑运算等功能。

分立元件门电路是通过使用离散的电子元件来构建逻辑门，而集成电路则是将逻辑门的元件集成在一个芯片中。

分立元件门电路的逻辑符号分立元件门电路使用不同的逻辑符号来表示不同的逻辑门，常见的逻辑门包括与门、非门、或门、与非门、或非门、异或门等。

1.与门（AND Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

输入端上通常连接输入信号，而输出端上则输出根据输入信号进行逻辑与运算的结果。

与门的逻辑符号通常用字母”AND”表示。

2.非门（NOT Gate）的逻辑符号是一个带有一个输入端和一个输出端的图形。

非门将输入信号取反后输出，用于实现逻辑非运算。

非门的逻辑符号通常用字母”NOT”或”!“表示。

3.或门（OR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

或门将输入信号进行逻辑或运算后输出结果。

或门的逻辑符号通常用字母”OR”表示。

4.与非门（NAND Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

与非门将输入信号进行逻辑与运算后取反输出，实现逻辑与非运算。

与非门的逻辑符号通常用字母”NAND”表示。

5.或非门（NOR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

或非门将输入信号进行逻辑或运算后取反输出，实现逻辑或非运算。

或非门的逻辑符号通常用字母”NOR”表示。

6.异或门（XOR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

异或门实现异或运算，当输入信号相同时输出为低电平，当输入信号不同时输出为高电平。

异或门的逻辑符号通常用字母”XOR”表示。

集成电路的逻辑符号集成电路通过将逻辑门的元件集成在一个芯片中实现，它可以以一个整体的形式提供逻辑门的功能，简化了电路的布局和设计。

路。

简称门电路。

5V一、TTL 与非门图3-1 典型TTL 与非门电路3.2 TTL 集成门电路•数字集成电路中应用最广的为TTL 电路（Transister-Transister-Logic 的缩写）•由若干晶体三极管、二极管和电阻组成，TTL 集成电路有54/74系列　①输出高电平UOH 和输出低电平UOL 。

　•输出高电平U OH：至少有一个输入端接低电平时的输出电平。

•输出低电平U OL：输入全为高电平时的输出电平。

• 电压传输特性的截止区的输出电压UOH=3.6V，饱和区的输出电压UOL=0.3V。

一般产品规定U OH≥2.4V、U OL＜0.4V时即为合格。

　二、TTL与非门的特性参数③开门电平U ON 和关门电平U OFF 。

　开门电平U ON 是保证输出电平达到额定低电平(0.3V )时，所允许输入高电平的最低值，表示使与非门开通的最小输入电平。

通常U ON =1.4V ，一般产品规定U ON ≤1.8V 。

　关门电平U OFF 是保证输出电平为额定高电平(2.7V 左右)时，允许输入低电平的最大值，表示与非门关断所允许的最大输入电平。

通常U OFF ≈1V ，一般产品要求U OFF ≥0.8V 。

5). 扇入系数Ni和扇出系数N O　是指与非门的输入端数目。

扇入系数Ni是指与非门输出端连接同类门的个数。

反扇出系数NO映了与非门的带负载能力。

6）输入短路电流I IS 。

　当与非门的一个输入端接地而其余输入端悬空时，流过接地输入端的电流称为输入短路电流。

7）8）平均功耗P　指在空载条件下工作时所消耗的电功率。

三、TTL门电路的改进　74LS系列　性能比较好的门电路应该是工作速度既快，功耗又小的门电路。

因此，通常用功耗和传输延迟时间的乘积(简称功耗—延迟积或pd积)来评价门电路性能的优劣。

74LS系列又称低功耗肖特基系列。

74LS系列是功耗延迟积较小的系列(一般t pd＜5 ns，功耗仅有2 mW) 并得到广泛应用。

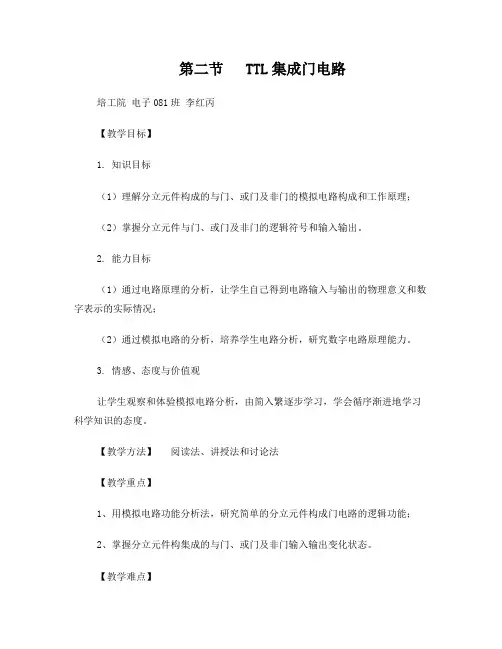

第二节 TTL集成门电路培工院电子081班李红丙【教学目标】1. 知识目标（1）理解分立元件构成的与门、或门及非门的模拟电路构成和工作原理；（2）掌握分立元件与门、或门及非门的逻辑符号和输入输出。

2. 能力目标（1）通过电路原理的分析，让学生自己得到电路输入与输出的物理意义和数字表示的实际情况；（2）通过模拟电路的分析，培养学生电路分析，研究数字电路原理能力。

3. 情感、态度与价值观让学生观察和体验模拟电路分析，由简入繁逐步学习，学会循序渐进地学习科学知识的态度。

【教学方法】阅读法、讲授法和讨论法【教学重点】1、用模拟电路功能分析法，研究简单的分立元件构成门电路的逻辑功能；2、掌握分立元件构集成的与门、或门及非门输入输出变化状态。

【教学难点】理解整个分立元件构成的与门、或门及非门的模拟电路的结构原理，知道元器件的参数和此参数的意义。

教学阶段教师引导学生活动说明引入新课通过对前面所学模拟电路的知识，告诉同学们，模拟电路还可以构成数字电路，然后用数字电路来完成集成块的设计等。

下面是一个分立元件构成的电路。

引起学生对本节课的兴趣，和前面所学课程构成对比让学生成为观察者而不仅仅是被动的接受者分立元件构成的与门电路机构原理、逻辑符号和输入输出特性一.二极管构成的与门1．二极管构成的与门电路图：VCC=5VYBA2.逻辑符号：让学生跟着老师，一起分析电路，得出A、B两不同的输入时，Y的不同输出情况让学生自己阅读书上分立元件构成的与门逻辑符号。

给学生2分钟的时间进行电路的分析。

加深学生对TTL与非门的认识和理解3逻辑结构图：教学阶段教师引导学生活动说明列出分立元件与门的真值表，如表9-1，再进行逻辑波形图的描绘，进一步理解与门的功能。

4.表9-1：5.逻辑波形图：6.逻辑表达式：让学生明白真值表和逻辑表达式之间的转换让学生总结得到教师做引导，学生进行对真值表和逻辑关系所表示的含义进行理解教学阶段教师引导学生活动说明二．二极管构成的或门1.二极管构成逻辑或门电路图：2.逻辑符号：3.逻辑结构图：4.真值表：5.逻辑波形图：6.逻辑表达式：要求学生从实验中找出造成误差的原因，并说出怎样来减小误差。

分立元件门电路与集成逻辑门电路的区别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言门电路是计算机电路系统中最基础的组成部分之一，用于实现逻辑运算和控制信号的处理。

ttl集成逻辑门电路实验报告TTL 集成逻辑门电路实验报告一、实验目的1、熟悉 TTL 集成逻辑门的逻辑功能和电气特性。

2、掌握 TTL 集成逻辑门的测试方法和使用技巧。

3、学会通过实验分析和判断 TTL 集成逻辑门的工作状态和性能。

二、实验设备与器材1、数字电路实验箱2、双踪示波器3、数字万用表4、 74LS00（四 2 输入与非门）、74LS04（六反相器）、74LS08（四 2 输入与门）、74LS32（四 2 输入或门）等 TTL 集成逻辑芯片三、实验原理TTL（TransistorTransistor Logic）是一种常见的数字集成电路逻辑门技术。

TTL 逻辑门电路的输入和输出电平具有特定的标准：输入低电平一般为 0 08V，输入高电平一般为 2 5V；输出低电平一般小于04V，输出高电平一般大于 24V。

与非门（NAND gate）的逻辑功能是：当所有输入都为高电平时，输出为低电平；只要有一个输入为低电平，输出就为高电平。

反相器（Inverter）的逻辑功能是：输入为高电平时，输出为低电平；输入为低电平时，输出为高电平。

与门（AND gate）的逻辑功能是：只有当所有输入都为高电平时，输出才为高电平；否则输出为低电平。

或门（OR gate）的逻辑功能是：只要有一个输入为高电平，输出就为高电平；只有所有输入都为低电平时，输出才为低电平。

四、实验内容与步骤1、测试 74LS00 四 2 输入与非门的逻辑功能将 74LS00 芯片插入实验箱的插座中。

用实验箱提供的逻辑电平输入分别给两个输入端提供高电平和低电平的不同组合，使用数字万用表测量输出端的电平，并将结果记录在表格中。

2、测试 74LS04 六反相器的逻辑功能插入 74LS04 芯片。

给输入端输入不同的电平，测量输出端的电平并记录。

3、测试 74LS08 四 2 输入与门的逻辑功能安装 74LS08 芯片。

改变输入端的电平组合，测量输出端电平并记录。

ttl集成门电路实验报告第一部分介绍一、实验目的本次实验介绍如何在 TTL集成门电路中实现逻辑功能；熟悉TTL 集成门电路、掌握其特性与应用；二、实验内容1、实验仪器及元件实验仪器：电子仪表箱、多用测试电阻、示波器、波形发生器；探测仪器：示波器、波形发生器；元件：TTL集成门电路（AND、OR、NOT）。

2、实验环境本次实验采用室内实验室的平面布局，实验室设备齐全，实验室环境温暖，实验室室外的噪声不会影响实验效果。

第二部分实验步骤第一步：准备实验所需要的仪器和元件1、首先，将电源开关拨到“ON”位置，将电子仪表箱的检测开关拨到“OFF”位置；2、然后，将TTL集成门电路放入电子仪表箱，并将多用测试电阻安装在电子仪表箱上；3、接着，将示波器与波形发生器依照实验指导书的要求连接起来。

第二步：实验仪表的调整1、调整仪表的输出电压，将示波器的电压值调节至0.5V；2、调整仪表的输出频率，将波形发生器的频率调节至2Hz；3、调整仪表的输出波形，将波形发生器的波形调节至直流正弦波；4、调整仪表的偏置电流，将电子仪表箱的偏置电流调节至0mA。

第三步：实验过程1、启动实验，检查各仪表及元件的调整情况，确认正确无误；2、接着，连接TTL集成门电路，将其与检测仪器连接起来；3、然后，测试TTL集成门电路的输入输出特性，并比较实验结果；4、最后，将实验结果记录下来，并对其进行评价。

第三部分结论通过本次实验，我们学习了TTL集成门电路的介绍、特性及应用，运用TTL集成门电路实现了逻辑功能，实验结果与理论值相符，由此可见，TTL集成门电路在实验室中是一种有效的逻辑运算元件，具有可靠性和可靠性。

ttl集成门电路实验报告TTL集成门电路实验报告引言：TTL（Transistor-Transistor Logic）是一种常见的数字逻辑家族，广泛应用于数字电路的设计和实现中。

本文将介绍TTL集成门电路的实验结果及分析。

一、实验目的本实验的目的是通过实际搭建TTL集成门电路，了解其工作原理，掌握数字电路的基本设计和实现方法。

二、实验材料与仪器1. TTL集成门电路芯片（如SN7400）2. 电路板3. 连接线4. 示波器5. 电源三、实验步骤1. 将TTL芯片插入电路板上的对应插槽中，确保插入正确。

2. 使用连接线将芯片与其他元件连接起来，按照电路图进行连线。

3. 将示波器连接到电路的输出端，用于观察信号波形。

4. 将电源连接到电路板上，调整电源电压为合适的数值。

5. 打开电源，观察示波器上的信号波形，记录实验结果。

四、实验结果与分析在本实验中，我们搭建了一个基本的TTL集成门电路，并观察了其输出信号波形。

通过实验，我们得到了以下结果：1. 与门（AND Gate）电路实验结果：输入A | 输入B | 输出0 | 0 | 00 | 1 | 01 | 0 | 01 | 1 | 1从实验结果可以看出，与门的输出信号只有在两个输入信号同时为1时才为1，否则为0。

2. 或门（OR Gate）电路实验结果：输入A | 输入B | 输出0 | 0 | 00 | 1 | 11 | 0 | 11 | 1 | 1与门的输出信号只有在至少一个输入信号为1时才为1，否则为0。

3. 非门（NOT Gate）电路实验结果：输入A | 输出0 | 11 | 0非门的输出信号与输入信号正好相反。

通过观察实验结果，我们可以看到TTL集成门电路能够根据输入信号的不同组合产生相应的输出信号。

这种基于逻辑运算的电路设计和实现方法为数字电路的发展奠定了基础。

五、实验总结通过本次实验，我们对TTL集成门电路有了更深入的了解。

通过搭建与门、或门和非门电路，我们观察到了不同输入组合下的输出结果。
