浅谈动态轨道衡设计校准使用动态轨道衡是一种通过对货物在运输过程中的动态称重进行监测的装置。
它能够实时检测货物的重量变化，并通过相关软件记录和分析数据。
动态轨道衡主要应用于铁路货运、港口码头等需要进行货物装卸的场所。
动态轨道衡的设计是关键，其主要包括以下几个方面：1.结构设计：动态轨道衡的结构应该具备足够的强度和稳定性，能够承受货物的重量和运输过程中产生的冲击力。
同时，还要考虑到轨道衡与轨道之间的准确对位，以确保测量的准确性。
2.传感器：传感器是动态轨道衡的核心部件，用于感知货物的重量变化。
传感器的选用应考虑到测量的准确性和稳定性，并且要具备较高的抗干扰能力，以应对运输过程中可能出现的振动和冲击。
3.信息处理：动态轨道衡将通过传感器采集到的数据传输给相应的信息处理系统。
信息处理系统需要能够实时高效地对数据进行分析和处理，提取出所需的信息，如货物重量、重心位置等，并将结果显示出来。
动态轨道衡的校准是确保测量结果准确可靠的关键环节。
校准应在装置安装后进行，并且定期进行，以确保其测量结果的准确性。
校准主要包括以下几个方面：1.零点校准：即将动态轨道衡归零，使其在没有任何负载的情况下，输出为零。
这一步骤可以消除传感器的误差和系统的漂移。
2.负载校准：即在已知重量的负载下，通过比较测量结果和实际重量，调整动态轨道衡的测量参数，使其能够准确反映负载的实际重量。
3.线性化校准：根据一系列已知负载下的测量结果，通过拟合曲线的方式，得到负载与测量结果之间的线性关系，以提高测量的准确性。
动态轨道衡的使用需要注意以下几点：1.轨道衡应放置在平整、坚固的基础上，避免受到外部振动和冲击。
2.在使用过程中，应避免超载，以免对轨道衡造成损坏。
3.定期检查和维护轨道衡的传感器和机械部件，确保其正常工作。
4.校准是轨道衡使用过程中不可忽视的环节，定期进行校准以保证测量结果的准确性。
5.轨道衡的使用人员应接受专业培训，熟悉设备的操作和维护，以便及时发现和处理故障。
高速列车控制系统的稳定性分析与改进方法随着科技的发展和人们对高效、便捷交通需求的增加，高速列车成为现代化交通工具的重要组成部分。
而在高速列车的运行过程中，控制系统的稳定性对于保障列车的安全性和运行效率起着关键作用。
本文将对高速列车控制系统的稳定性进行分析，并提出改进方法，以提高列车运行的安全性和稳定性。
首先，我们需要对高速列车的控制系统进行深入了解。
高速列车的控制系统主要包括列车动力系统、制动减速系统和悬挂系统等。
这些系统通过传感器收集列车运行过程中的数据，并通过控制器进行处理和判断，以实现对列车速度、制动力和悬挂状态等的控制。
因此，控制系统的稳定性直接影响着列车的运行效果和安全性。
针对高速列车控制系统的稳定性问题，我们可以从以下几个方面进行分析与改进。
第一，优化控制算法。
控制算法是高速列车控制系统的核心。
当前，控制系统中常用的算法包括PID控制算法和模型预测控制算法等。
在稳定性分析中，可以通过对控制算法进行仿真和实验，获取控制系统的动态特性。
然后，结合列车的运行状态和运行环境，对控制算法进行调整和优化。
通过优化控制算法，提高控制系统的稳定性，使列车运行更加平稳和安全。
第二，改进传感器技术。
传感器作为控制系统中的重要组成部分，对列车的运行数据进行实时采集和传输。
因此，传感器的性能和准确度对控制系统的稳定性有着至关重要的影响。
可以通过引入更先进的传感器技术，提高传感器的采样频率和准确度。
同时，应注意传感器的故障检测和容错能力，确保传感器能够正常运行并及时报警。
通过改进传感器技术，提高控制系统的稳定性和可靠性。
第三，优化控制器设计。
控制器是控制系统中的核心部件，负责对采集到的数据进行处理和判断，并输出控制信号。
在控制器的设计中，应充分考虑列车的运行特点和控制要求，确定合理的控制策略和控制参数。
同时，应采用高性能的硬件平台，提高控制器的计算速度和响应能力。
通过优化控制器设计，提高控制系统的稳定性和响应速度。
• 54•要短期保存或者结构特殊的档案采用“单套制”，而高校目前也具有实现这种管理模式的条件。
3.1 网络环境不断完善，相关技术取得突破目前各个高校基本都已开展数字校园建设工作，多数高校的网络环境得到较好的改善，教学、科研等重要管理活动也都依托于业务管理系统实施，这些软硬件设施建设为后期开展电子文件和电子档案管理提供支撑。
电子档案具有易修改，难证伪等特点，因此如果要推广“单套制”，就必须解决电子档案真实性问题，保证电子档案法律意义上的有效性和凭证性。
数字签名、电子签章、电子文件防篡改技术的诞生为解决这一问题提供了新的方向，同时通过元数据抓取和文件封装技术，可以进一步保存电子文件的流程信息，为辨别电子档案的真实性提供参考和依据。
3.2 法律法规相继出台，规范标准持续跟进伴随着信息化建设，2003年国家档案局率先颁布了《电子公文归档管理暂行办法》，2004年全国人大通过了《中华人民共和国电子签名法》，2009年中共中央办公厅和国务院又联合发布了《电子文件管理暂行办法》，开启了一系列的政策、制度和规范标准配套建设的序幕。
各个省、市和自治区也根据自身情况，从不同层面出台了一系列规章制度和技术标准。
我国电子文件和电子档案管理的规范标准已有数十项，其中既有国家标准，又有行业标准，内容主要包含四个部分：系统规范标准，如《电子文件管理系统通用功能要求》（GB/T29194-2012）等；归档管理规范标准，如《电子文件归档与电子档案管理规范》（GB/T18894-2016）等；元数据规范标准，如《党政机关电子公文元数据规范》（GB/T33480-2016）等；电子文件长期保存规范标准，如《版式电子文件长期保存格式需求》（DA/T 47-2009）。
3.3 部分档案利用有限，管理风险相对较小高校档案中很大部分是只具有参考价值的文件和资料，例如上级来文中一般性的通知和规章制度，教学档案中的教案、课程设计、科研论文和研究报告等，根据笔者的实际工作经验，这些档案的利用频率非常小，并且当下社会发展迅速，这些档案的参考价值也是逐年递减的，因此只保存电子版本比较合适。
动态轨道衡原理、检定及故障分析自动轨道衡是对运行中的列车进行计量的大型衡器设备。
承担着大宗物料的计量。
因此，掌握这类衡器的关键技术，开发出相应的微机称重系统。
对于其维护使用，减少过磅出错，提高称量精度，都具有非常重要的实际意义。
一、动态轨道衡称重系统的基本组成及其功能自动轨道衡根据所称对象的不同，分为多种类型。
除装运液体的罐车和特殊车辆外，多采用单台面机械秤体。
火车通过台面时，秤体机械部件将承受到的重力分解、传递到秤体四角的传感器上。
传感器的输出并联，经通道放大、Ａ／Ｄ转换，形成原始传感器码值，送入微计算机。
微机中的称重软件据此，完成判别、称重等功能。
微机中的其它软件还要对称重结果进行各种处理。
自动轨道衡微机称重系统具体的组成框图如下：·机械秤体上装有限位、锁定和调整等构Array件。
起着固定秤体，减少火车震动撞击对称量的影响。
同时将承受到的重力均衡地传递到各传感器上。
·传感器和均衡接线盒：为套购件。
传感器需满足精确度、线性、稳定性、零漂小等方面的要求。
均衡接线盒解决传感器并联时的不平衡问题。
图一：自动轨道衡基本组成框图·微机称重系统在硬件方面的工作是研制Ａ／Ｄ转换通道和微机接口电路。
通道承担传感器与微机间，信号的转换与传递。
动态称量要求高速、准确。
从这个要求上讲，四个传感器采用单通道转换电路较为有利。
否则由于台面尺寸短，由于车轮上磅，各传感器产生跃变的时间间隔也很短，程序判断困难。
同时增大了程序需处理的数据量及复杂程度，减少处理其它问题的时间。
另外单通道设计方式也可简化电路，使各种补偿电路、滤波放大电路做得更精致。
结合采用１６位Ａ／Ｄ转换芯片，共同提高了转换精度。
通道还承担给传感器提供桥压的任务。
并采用二级稳压及温度补偿电路。
·微机中信号接口板：采用８２５５并口芯片。
其中：Ａ口用于接收来自通道的数据；Ｃ口用于提供控制和接收应答信号。
·称重软件：完成所有称量工作。

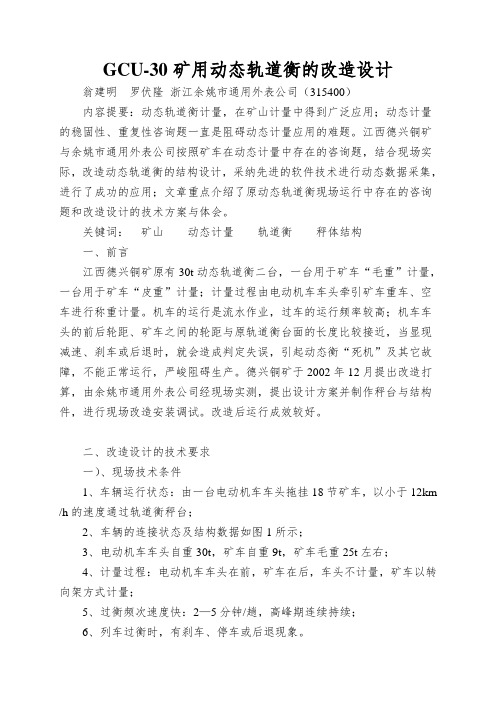

GCU-30矿用动态轨道衡的改造设计翁建明罗伏隆浙江余姚市通用外表公司（315400）内容提要：动态轨道衡计量，在矿山计量中得到广泛应用；动态计量的稳固性、重复性咨询题一直是阻碍动态计量应用的难题。
江西德兴铜矿与余姚市通用外表公司按照矿车在动态计量中存在的咨询题，结合现场实际，改造动态轨道衡的结构设计，采纳先进的软件技术进行动态数据采集，进行了成功的应用；文章重点介绍了原动态轨道衡现场运行中存在的咨询题和改造设计的技术方案与体会。
关键词：矿山动态计量轨道衡秤体结构一、前言江西德兴铜矿原有30t动态轨道衡二台，一台用于矿车“毛重”计量，一台用于矿车“皮重”计量；计量过程由电动机车车头牵引矿车重车、空车进行称重计量。
机车的运行是流水作业，过车的运行频率较高；机车车头的前后轮距、矿车之间的轮距与原轨道衡台面的长度比较接近，当显现减速、刹车或后退时，就会造成判定失误，引起动态衡“死机”及其它故障，不能正常运行，严峻阻碍生产。
德兴铜矿于2002年12月提出改造打算，由余姚市通用外表公司经现场实测，提出设计方案并制作秤台与结构件，进行现场改造安装调试。
改造后运行成效较好。
二、改造设计的技术要求一）、现场技术条件1、车辆运行状态：由一台电动机车车头拖挂18节矿车，以小于12km /h的速度通过轨道衡秤台；2、车辆的连接状态及结构数据如图1所示；3、电动机车车头自重30t，矿车自重9t，矿车毛重25t左右；4、计量过程：电动机车车头在前，矿车在后，车头不计量，矿车以转向架方式计量；5、过衡频次速度快：2—5分钟/趟，高峰期连续持续；6、列车过衡时，有刹车、停车或后退现象。
850 2 450图1 过衡计量列车结构示意图二）计量治理软件要紧技术要求1、计量过程中，不能显现不明缘故的“死机”现象。
2、一列车计量完成后，有计量终止提示与车号输入提示，当未进行手动操作而紧接着有下一列车通过时，应能自动判定上列车计量终止并转入下列车计量状态；3、车号可在计量终止后随时人工输入与修改；4、功能选择与车皮自重预置：操作界面应有计量、校验、皮重预置等选择互换，皮重值可按照不同季节、天气选择输入；内部参数的设置或调整应有密码；5、当有不需计量的列车通过动态衡时，不能对衡器的计量性能造成阻碍；6、数据处理：计量数据可供局域网查询调用，出具班、日、月统计报表；三）、衡器结构性能要求1、计量精度：±0.5%～1%;2、衡器系统具有防雷击、防电磁干扰功能；3、秤体结构符合现场电动机车与矿车结构特径和运行特性的要求；4、数据采集治理系统配置抗干扰能力强的工控机；三、改造设计方案一）秤体结构设计1、将秤台台面的长度由原先的2.4m改为2.6m，以利于提升运算机对矿车车轮上衡后的判定辨论，减少判定失误：由图1可知，机车车头的前后轮距（2.2m）、矿车与矿车之间的轮距长度（2.45m）与原轨道衡秤台长度（2.4m）相接近，在列车运行过程中显现减速、刹车、倒退时，会造成运算机判定失误，引起“死机”及其它故障；2、秤体采纳合金钢整体焊接结构，对焊接部位进行退火处理，排除应图2 动态轨道衡秤体结构图引轨2、过渡器3、传感器4、秤体5、承重轨6、限位器7、过渡秤体二）、计量软件系统配置原理计量原理框图如图3所示。
轨道衡的数字化技术改造与研究随着科技的不断进步和工业化的快速发展，现代社会对于计量精度和效率的要求日益提高。
作为工业领域中不可或缺的重要设备之一，轨道衡在质量测量和称重方面发挥着重要的作用。
为了满足实际应用的需求，轨道衡的数字化技术改造和研究已经成为当前热门的课题之一。
数字化技术改造的目标是提高轨道衡在质量测量中的精确度、可靠度和自动化程度。
这项技术改造可以通过多种手段实现，包括传感器的改进、数据采集与处理系统的升级以及计算机智能化控制的引入。
首先，针对传感器的改进是数字化技术改造中的关键之一。
传统轨道衡采用机械测量方式，存在测量不准确、易受外界环境影响等问题。
通过引入先进的传感器技术，如压力传感器、光电传感器等，可以实时监测物体的重量变化，提高测量准确度和稳定性。
传感器的数字化改造还可以实现对温度、湿度等环境参数的实时监测，并通过数据采集系统进行记录和分析，以便及时发现和解决问题。
其次，轨道衡的数字化改造离不开数据采集与处理系统的升级。
传感器通过数据采集系统将实时测量数据传输到中央处理器中进行分析和处理。
数据采集与处理系统的升级可以提高数据传输速度和准确度，同时可以将大量的数据进行统计分析和模型建立，为轨道衡的优化控制和故障诊断提供支持。
在数据采集与处理系统的基础上，通过引入云计算和大数据技术，可以进一步实现对轨道衡数据的集中管理、分布式处理和共享应用，提高数据的利用价值和智能化水平。
最后，数字化技术改造还可以引入计算机智能化控制，提高轨道衡的自动化程度。
传统轨道衡对于称重和判读结果依赖于人工操作，存在人为误差和操作不便等问题。
通过引入计算机控制技术，可以实现轨道衡的自动化称重和数据处理。
计算机智能化控制系统可以根据用户设置的参数和要求，自动调整和控制轨道衡的工作过程，提高称重准确度和工作效率。
同时，计算机控制系统还可以实时监测轨道衡的工作状态和性能，对异常情况进行及时报警和处理，提高设备的可靠性和安全性。
轨道衡的敏感性和稳定性检测随着现代物流业的发展，轨道衡作为一种重要的称重设备，被广泛应用于货运站、物流中心等场所。
轨道衡不仅能够准确测量货物的重量，还能够提高物流运作的效率和准确性。
然而，轨道衡在使用过程中，面临着敏感性和稳定性的检测问题。
首先，轨道衡的敏感性检测是确保其能够精确测量物体重量的重要环节。
敏感性指的是轨道衡对称量的变化能够快速、准确地作出响应的能力。
轨道衡的敏感性检测主要包括以下几个方面。
第一，灵敏度调整。
在进行轨道衡敏感性检测之前，需要先对轨道衡进行灵敏度调整。
这一步骤可以通过调整传感器的灵敏度来实现，确保轨道衡能够准确感知重量的变化。
在调整灵敏度时，需要注意不要将灵敏度调至过高或过低，否则会导致数据的偏差。
第二，重物试验。
重物试验是轨道衡敏感性检测中常用的方法之一。
通过将已知重量的重物放置在轨道衡上，检测轨道衡的称重结果与实际重量之间的差异。
若差异较大，则说明轨道衡的敏感性不足，需要进一步调整或维修。
第三，重心变化试验。
轨道衡在实际使用中，往往会遇到货物重心发生变化的情况。
为了保证轨道衡的敏感性，需要进行重心变化试验。
试验方法为将已知重量的物体放置在不同的位置上，并观察轨道衡对重心变化的响应。
若轨道衡能够准确检测到重心的变化，并作出相应调整，则说明其敏感性良好。
而稳定性是衡量轨道衡工作质量的重要指标。
稳定性指的是轨道衡在测量物体重量时，能够保持一定的稳定性，不受外界干扰的影响。
轨道衡的稳定性检测主要包括以下几个方面。
第一，振动干扰试验。
在稳定性检测中，需要模拟实际使用中可能遇到的振动干扰。
这可以通过对轨道衡造成人工振动来实现。
观察轨道衡在振动干扰下的稳定性表现，以评估其工作质量。
第二，温度变化试验。
轨道衡在不同环境温度下的工作稳定性是需要考虑的因素之一。
在稳定性检测中，需要通过改变环境温度，观察轨道衡在不同温度下的工作表现。
若轨道衡能够在不同温度下保持稳定的测量结果，则说明其具有良好的稳定性。
动力导轨系统的优化控制与运动平稳性分析导轨系统是现代机械设备中广泛应用的一种动力传输元件，它能够实现物体在水平或垂直方向上的平稳移动。
在许多工业领域，如电子制造、物流运输等，导轨系统的运动平稳性对于提高生产效率和产品质量至关重要。
因此，对导轨系统的优化控制与运动平稳性进行分析与研究具有重要意义。
首先，导轨系统的优化控制应从系统的结构设计入手。
合理设计导轨的材料和结构可以有效提高系统的刚性和稳定性。
其中，导轨的材料选择决定了它的刚度和阻尼效果，因此应根据需要选择合适的材料。
同时，导轨的结构设计也是关键因素，应尽可能减小摩擦和振动，提高系统的运动平稳性。
其次，对导轨系统的控制模式进行优化可以有效提升系统的运动平稳性。
传统的导轨系统控制方式主要是通过伺服系统实现，但这种方式在高速运动和精密定位时存在一定的不足。
因此，近年来研究人员提出了一些新的控制方法，如自适应控制和预测控制等。
这些方法能够根据系统的运动状态和环境变化进行实时调整，提高导轨系统的运动平稳性和控制精度。
另外，导轨系统的运动平稳性分析也是设计和优化的重要环节。
运动平稳性指的是导轨系统在运动过程中的振动和冲击程度，它直接影响到系统的使用寿命和产品质量。
对于导轨系统的运动平稳性分析，可以采用数学建模和仿真方法来进行。
通过建立导轨系统的运动方程和振动模型，可以对系统的动态特性进行分析和评估，找出问题并加以改进。
此外，导轨系统的优化控制和运动平稳性分析是一个相互关联的过程。
通过对导轨系统的优化控制，可以改善系统的运动平稳性；而通过对系统的运动平稳性分析，又可以为优化控制提供参考和依据。
因此，二者应进行有机结合，相互促进，以达到最佳的控制效果和运动平稳性。
总之，动力导轨系统的优化控制和运动平稳性分析是一个复杂而重要的课题。
通过合理设计导轨的材料和结构、选择适当的控制模式、进行运动平稳性分析等方法，可以提高系统的运动平稳性和控制精度，从而提高生产效率和产品质量。
