功率MOSFET封装热阻的分析及改进

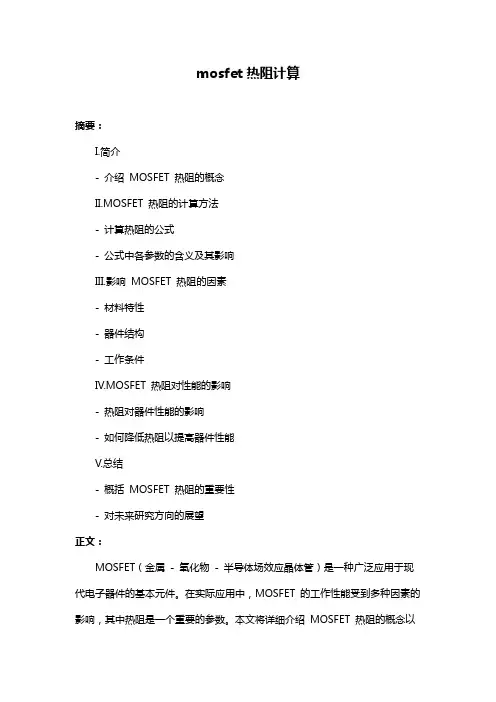

mosfet热阻计算摘要：I.简介- 介绍MOSFET 热阻的概念II.MOSFET 热阻的计算方法- 计算热阻的公式- 公式中各参数的含义及其影响III.影响MOSFET 热阻的因素- 材料特性- 器件结构- 工作条件IV.MOSFET 热阻对性能的影响- 热阻对器件性能的影响- 如何降低热阻以提高器件性能V.总结- 概括MOSFET 热阻的重要性- 对未来研究方向的展望正文：MOSFET（金属- 氧化物- 半导体场效应晶体管）是一种广泛应用于现代电子器件的基本元件。

在实际应用中，MOSFET 的工作性能受到多种因素的影响，其中热阻是一个重要的参数。

本文将详细介绍MOSFET 热阻的概念以及计算方法，并分析影响热阻的各种因素及其对器件性能的影响。

首先，我们来了解一下MOSFET 热阻的概念。

热阻是指在给定电流和温度差下，器件产生的热量与温差之比。

热阻的大小反映了器件在承受热量时的散热能力。

对于MOSFET 而言，热阻越小，器件的散热性能越好，工作性能也越稳定。

接下来，我们来探讨一下MOSFET 热阻的计算方法。

热阻的计算公式为：Rth = (ρ * L) / (k * A)其中，Rth 表示热阻，ρ表示材料的热导率，L 表示器件的长度，k 表示材料的导热系数，A 表示器件的横截面积。

在公式中，各参数的含义及其对热阻的影响如下：- ρ：热导率，反映了材料导热的性能。

材料的ρ值越大，导热性能越好，热阻越小。

- L：器件长度，长度越长，热阻越大。

- k：导热系数，反映了材料与热源之间的热传递能力。

材料的k 值越大，热阻越小。

- A：器件横截面积，横截面积越大，热阻越小。

影响MOSFET 热阻的因素包括材料特性、器件结构和工作条件等。

材料特性方面，如前文所述，热导率和导热系数对热阻有直接影响。

器件结构方面，如沟道长度、掺杂浓度等参数会影响器件的导热性能。

工作条件方面，如电流密度、工作温度等参数也会对热阻产生影响。

功率MOSFET封装热阻测试及其优化设计刘志红莫亭亭摘要：功率半导体器件是集成电路的重要组成部分，是电力电子技术的基础。

本文对功率MOSFET的热阻进行了测试，得到了SOP8封装的功率MOSFET器件的结壳热阻和结到环境热阻。

使用有限元热仿真分析，分析了影响SOP8热阻的因素，在分析结果基础上改善了SOP8封装的功率MOSFET器件的热阻性能。

为后续芯片封装结构优化提供参考。

关键词：封装热阻；功率器件；有限元仿真；热阻测试；结温Abstract：Power semiconductor device is an important part of integrated circuit，and it is the foundation of power electronic technology.I In this paper，the thermal resistance of power MOSFET is tested，and get the thermal resistance of junction to case and junction to ambient for SOP package.Finite element thermal simulation was used to analyze the factors affecting SOP8 thermal resistance.Based on the analysis，thermal resistance of SOP8packaged MOSFET was improved.It provides a reference for the subsequent optimization of chip packaging structure.KEY WORDS：thermal resistance of package，power device，finite element simulation，thermal resistance test，junction temperature1引言自从进入20世纪以来，人类正式迈入信息时代。

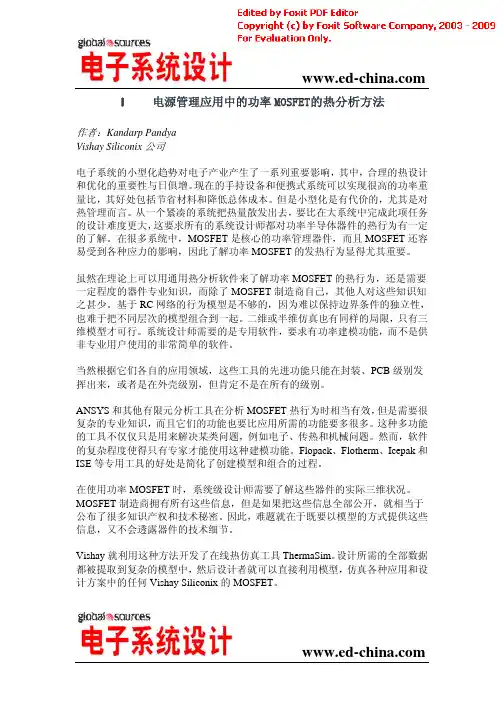

电源管理应用中的功率MOSFET的热分析方法作者：Kandarp PandyaVishay Siliconix公司电子系统的小型化趋势对电子产业产生了一系列重要影响，其中，合理的热设计和优化的重要性与日俱增。

现在的手持设备和便携式系统可以实现很高的功率重量比，其好处包括节省材料和降低总体成本。

但是小型化是有代价的，尤其是对热管理而言。

从一个紧凑的系统把热量散发出去，要比在大系统中完成此项任务的设计难度更大，这要求所有的系统设计师都对功率半导体器件的热行为有一定的了解。

在很多系统中，MOSFET是核心的功率管理器件，而且MOSFET还容易受到各种应力的影响，因此了解功率MOSFET的发热行为显得尤其重要。

虽然在理论上可以用通用热分析软件来了解功率MOSFET的热行为，还是需要一定程度的器件专业知识，而除了MOSFET制造商自己，其他人对这些知识知之甚少。

基于RC网络的行为模型是不够的，因为难以保持边界条件的独立性，也难于把不同层次的模型组合到一起。

二维或半维仿真也有同样的局限，只有三维模型才可行。

系统设计师需要的是专用软件，要求有功率建模功能，而不是供非专业用户使用的非常简单的软件。

当然根据它们各自的应用领域，这些工具的先进功能只能在封装、PCB级别发挥出来，或者是在外壳级别，但肯定不是在所有的级别。

ANSYS和其他有限元分析工具在分析MOSFET热行为时相当有效，但是需要很复杂的专业知识，而且它们的功能也要比应用所需的功能要多很多。

这种多功能的工具不仅仅只是用来解决某类问题，例如电子、传热和机械问题。

然而，软件的复杂程度使得只有专家才能使用这种建模功能。

Flopack、Flotherm、Icepak和ISE等专用工具的好处是简化了创建模型和组合的过程。

在使用功率MOSFET时，系统级设计师需要了解这些器件的实际三维状况。

MOSFET制造商拥有所有这些信息，但是如果把这些信息全部公开，就相当于公布了很多知识产权和技术秘密。

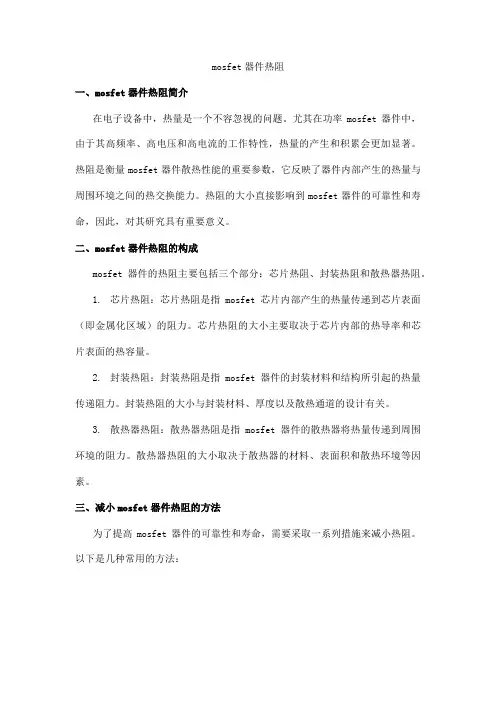

mosfet器件热阻一、mosfet器件热阻简介在电子设备中，热量是一个不容忽视的问题。

尤其在功率mosfet器件中，由于其高频率、高电压和高电流的工作特性，热量的产生和积累会更加显著。

热阻是衡量mosfet器件散热性能的重要参数，它反映了器件内部产生的热量与周围环境之间的热交换能力。

热阻的大小直接影响到mosfet器件的可靠性和寿命，因此，对其研究具有重要意义。

二、mosfet器件热阻的构成mosfet器件的热阻主要包括三个部分：芯片热阻、封装热阻和散热器热阻。

1.芯片热阻：芯片热阻是指mosfet芯片内部产生的热量传递到芯片表面（即金属化区域）的阻力。

芯片热阻的大小主要取决于芯片内部的热导率和芯片表面的热容量。

2.封装热阻：封装热阻是指mosfet器件的封装材料和结构所引起的热量传递阻力。

封装热阻的大小与封装材料、厚度以及散热通道的设计有关。

3.散热器热阻：散热器热阻是指mosfet器件的散热器将热量传递到周围环境的阻力。

散热器热阻的大小取决于散热器的材料、表面积和散热环境等因素。

三、减小mosfet器件热阻的方法为了提高mosfet器件的可靠性和寿命，需要采取一系列措施来减小热阻。

以下是几种常用的方法：1.优化芯片设计：通过优化芯片的结构设计和材料选择，提高芯片内部的热导率，减小芯片热阻。

例如，采用低导热系数的绝缘层材料，优化芯片表面的金属化结构等。

2.选用高热导率的封装材料：选择高热导率的封装材料，如金属基板或陶瓷基板，可以有效地减小封装热阻。

同时，减少封装材料的厚度和层数也有助于提高传热效率。

3.增大散热面积：增加mosfet器件的散热表面积，如采用翅片式散热器或加装散热片等，可以降低散热器热阻，提高散热效果。

4.优化散热设计：通过改进散热通道和散热结构的设计，提高散热器的散热效率。

例如，采用导热性能良好的散热膏或相变材料，优化散热风扇的配置等。

5.环境温度控制：降低mosfet器件的工作环境温度可以有效减小器件的热阻。

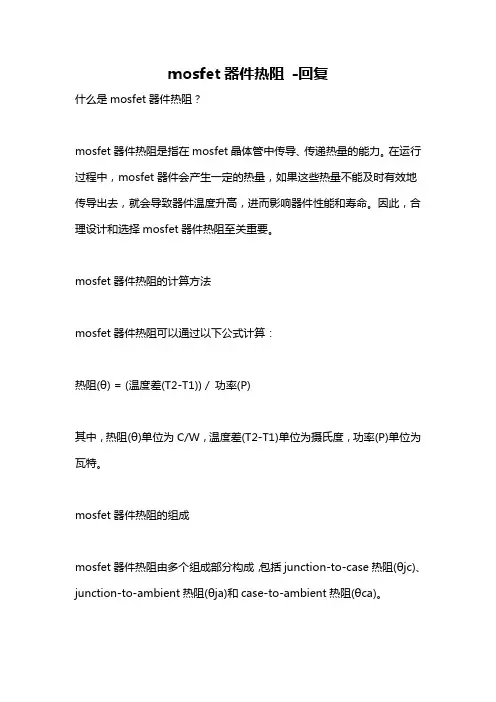

mosfet器件热阻-回复什么是mosfet器件热阻？mosfet器件热阻是指在mosfet晶体管中传导、传递热量的能力。

在运行过程中，mosfet器件会产生一定的热量，如果这些热量不能及时有效地传导出去，就会导致器件温度升高，进而影响器件性能和寿命。

因此，合理设计和选择mosfet器件热阻至关重要。

mosfet器件热阻的计算方法mosfet器件热阻可以通过以下公式计算：热阻(θ) = (温度差(T2-T1)) / 功率(P)其中，热阻(θ)单位为C/W，温度差(T2-T1)单位为摄氏度，功率(P)单位为瓦特。

mosfet器件热阻的组成mosfet器件热阻由多个组成部分构成，包括junction-to-case热阻(θjc)、junction-to-ambient热阻(θja)和case-to-ambient热阻(θca)。

junction-to-case热阻是指mosfet芯片与外部散热器（通常是金属外壳）之间的热阻。

它取决于芯片和散热器之间接触面积、材质以及介质的热导率。

通常情况下，mosfet芯片与散热器之间会使用导热胶或导热垫来增强热传递效果。

junction-to-ambient热阻是指mosfet芯片与周围环境之间的热阻。

它考虑了芯片自身的导热能力以及周围环境的散热条件，例如空气流动速度、温度等。

case-to-ambient热阻是指mosfet外壳与周围环境之间的热阻。

一般情况下，mosfet外壳与周围环境之间是通过空气对流来传热的，因此热阻会受到空气流动速度、温度和外壳形状等因素的影响。

如何降低mosfet器件热阻？为了降低mosfet器件热阻，可以采取以下措施：1. 选择合适的散热器和散热材料：散热器的材质应该具有较高的热导率，以提高传热效率。

同时，选择适当尺寸和类型的散热器，以确保与mosfet 芯片之间的最佳接触。

2. 使用导热胶或导热垫：在mosfet芯片与散热器之间使用导热胶或导热垫，以增强它们之间的热传递效果。

mosfet热阻k系数MOSFET热阻是指MOSFET器件在工作中消耗的功率与其温度之间的关系，通常用热阻系数K来表示。

这个系数是一个重要的参数，能够帮助工程师评估和优化MOSFET器件的热管理和散热设计。

本文将详细介绍MOSFET热阻的概念、计算方法、影响因素以及如何优化热阻等相关内容。

首先，让我们了解一下MOSFET热阻的基本概念。

热阻是指两个接触表面之间的温度差与单位时间内的热流之间的比率。

对于MOSFET来说，热阻是指外部环境与MOSFET芯片之间的温度差与MOSFET芯片所消耗的功率之间的比率。

根据这个定义，我们可以用以下公式来计算MOSFET芯片的热阻：热阻= (Tj - Ta) / P其中，Tj表示MOSFET芯片的温度，Ta表示外部环境的温度，P表示MOSFET芯片所消耗的功率。

热阻的单位通常是摄氏度/瓦特（°C/W）。

MOSFET热阻系数K的值可以通过上述公式进行计算。

热阻系数K是指在单位温度差下，MOSFET芯片所消耗的功率的变化量。

它表示了MOSFET芯片的散热效率，数值越小表示散热效率越高，MOSFET芯片的温度上升越小。

计算热阻系数K的方法通常有两种：直流静态方法和交流动态方法。

直流静态方法是指在MOSFET器件处于恒定工作状态下，通过测量MOSFET芯片的温度和功率来计算热阻系数K。

交流动态方法是指在MOSFET器件处于动态工作状态下，通过测量MOSFET芯片的瞬时功率和温度响应来计算热阻系数K。

在实际应用中，进行热阻系数K的测量通常需要一些专用的测试仪器和方法。

根据测试的具体要求和条件，可以选择不同的测试方法和测试工具。

一般情况下，工程师可以使用热敏电阻、红外线测温仪、热像仪等设备来测试MOSFET芯片的温度。

同时，还需要测量MOSFET器件的电流和电压来计算功率。

除了直接测量，还可以通过模拟仿真来估算MOSFET芯片的热阻系数K。

利用电热耦合模型和热传导原理，可以建立MOSFET芯片的等效电路模型，并进行电热耦合仿真分析。

功率MOSFET器件稳态热阻测试原理及影响因素摘要：热阻值是评判功率MOSFET器件热性能优劣的重要参数，因此热阻测试至关重要。

通过对红外线扫描、液晶示温法、标准电学法3种热阻测试方法比较其优缺点，总结出标准电学法测试比较适合MOSFET热阻测试。

在此基础上依据热阻测试系统Phase11，阐述功率MOSFET热阻测试原理，并着重通过实例对标准电学法测试热阻的影响因素测试电流I m、校准系数K、参考结温T j以及测试夹具进行了具体分析，总结出减少热阻测试误差的方法，为热阻的精确测试以及器件测试标准的制定提供依据。

关键词：热阻测试原理；测试电流；校准系数；参考结温；测试夹具1热阻测试原理热阻是热平衡条件下沿器件热流通道上的温度差与产生温差的耗散功率之比，其单位为℃·W-1或K·W-1，公式为[10]：式中，T j表示结温，T c表示管壳温度，T a表示环境温度，P是耗散功率。

功率MOSFET是利用源－漏间续流二极管作为温敏元件进行测量的，如图1所示。

图1MOSFE结构图和电路符号整个热阻测试过程分成两部分，第一部分是将器件放在一个常温环境中并不断改变环境温度，同时保持器件和环境温度一致，在此过程中持续给续流二极管通过小电流，使半导体PN结结温变化T j与正向结电压变化V f呈良好的线性关系，用温度校准系数K来表示，满足关系式T j=K V f+T0，从而获得K系数值。

第二部分是在第一部分结束后，将被测器件放置到常温环境，给MOSFET整个器件施加功率PH，等待器件达到热平衡。

施加的功率引起结温变化，利用关系式T j=K V f+T0，其中T0为施加功率前的初始结温，K系数在第一部分已经获得，因此可以计算出达到热平衡之后的节温T j。

同时在加热功率结束时，可以通过热偶直接测得管壳的温度（环境温度），利用热阻的计算公式（1），可得器件稳态热阻值。

2热阻测试影响因素热阻的测试过程中需要确定好7个测试条件，之后才可以进行测试，这7个测试条件分别是：①测试电流I m；②温度校准系数K；③参考结温T j；④壳温T c（环境温度T a）的控制；⑤选取测试延迟时间T d；⑥功率加热时间T p；⑦脉冲方波信号选取。

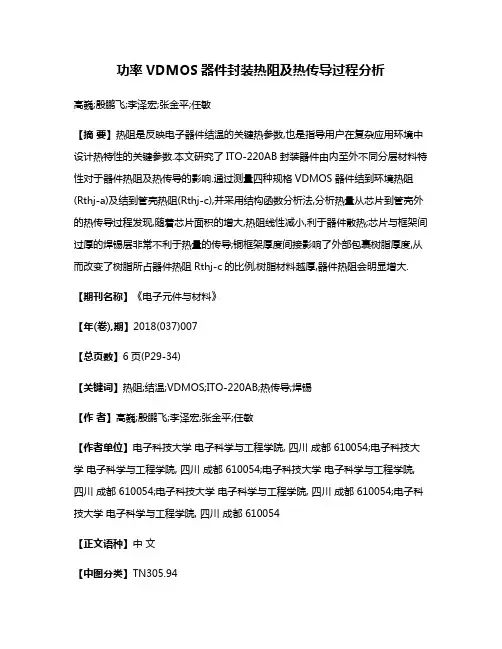

功率VDMOS器件封装热阻及热传导过程分析高巍;殷鹏飞;李泽宏;张金平;任敏【摘要】热阻是反映电子器件结温的关键热参数,也是指导用户在复杂应用环境中设计热特性的关键参数.本文研究了ITO-220AB封装器件由内至外不同分层材料特性对于器件热阻及热传导的影响.通过测量四种规格VDMOS器件结到环境热阻(Rthj-a)及结到管壳热阻(Rthj-c),并采用结构函数分析法,分析热量从芯片到管壳外的热传导过程发现,随着芯片面积的增大,热阻线性减小,利于器件散热;芯片与框架间过厚的焊锡层非常不利于热量的传导;铜框架厚度间接影响了外部包裹树脂厚度,从而改变了树脂所占器件热阻Rthj-c的比例,树脂材料越厚,器件热阻会明显增大.【期刊名称】《电子元件与材料》【年(卷),期】2018(037)007【总页数】6页(P29-34)【关键词】热阻;结温;VDMOS;ITO-220AB;热传导;焊锡【作者】高巍;殷鹏飞;李泽宏;张金平;任敏【作者单位】电子科技大学电子科学与工程学院, 四川成都 610054;电子科技大学电子科学与工程学院, 四川成都 610054;电子科技大学电子科学与工程学院, 四川成都 610054;电子科技大学电子科学与工程学院, 四川成都 610054;电子科技大学电子科学与工程学院, 四川成都 610054【正文语种】中文【中图分类】TN305.94功率VDMOS器件被广泛应用于电子电力、微波通信以及军事国防等领域,是中小功率领域内主流的半导体开关器件。

随着功率VDMOS器件的发展,工作电流不断增加,开关频率逐渐增大,对于器件发热的控制及传导的分析变得越来越重要。

热因素可导致接近60% 的器件损坏且工作温度每上升10℃,器件损坏的概率就增大了接近两倍[1]。

因此获得器件封装内部的热传导过程以及结温的准确信息,对提高器件工作性能、可靠性和改善封装热设计就变得非常重要[2-3]。

现在国内外对于功率器件如MOSFET、IGBT等的热阻研究有很多[4-6],但是,大部分主要集中在器件整体封装热阻值的测试方法及不同材料接触界面分层热阻,进而考虑器件热阻值对产品可靠性的影响。

功率MOSFET产品可靠性问题的分析与改善张来柱天水华天科技股份有限公司摘要：MOS集成电路中，金属-氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor,MOSFET）作为开关器件被封测公司广泛生产并应用到各个领域。

从产品设计到封装成型的过程中伴随着各种可靠性问题[1]。

测试工序是对产品性能最重要的检验和把关，测试数据将会把各种可靠性问题呈现出来。

本文将通过具体案例对功率MOSFET产品的低导通阻抗特性中存在的可靠性问题进行数据分析和监控预警。

关键词：MOSFET；可靠性；数据分析；失效分析；改善措施The reliability analysis and improvement of power MOSFET productsZHANG Lai-zhuTianshui Huatian Technology Co.,Ltd.Abstract:Among MOS integrated circuits,Metal-Oxide-Semiconductor Field-Effect Transistor（MOSFET）as a switching device is widely produced by packaging and testing companies and applied to various fields.The process from product design to packaging molding is accompanied by various reliability issues.The test process is the most important inspection and check on product performance,and the test data show various reliability problems.Specific cases are used to conduct data analysis and monitoring and early warning of reliability problems in the low on-resis-tance characteristics of power MOSFET products.Keywords:MOSFET;Reliability;Data analysis;Failure analysis;Improvement measures0引言功率MOSFET由于具有良好的电压控制和低导通阻抗的开关特性，在各类电子电路中得到了广泛的应用。

功率MOSFET的应⽤问题分析近些年来，作者⾛访过很多客户，结识了⼤量的在⼀线从事电源设计和开发的⼯程师，在和他们的交流过程中，也遇到过许多技术的问题，然后⼤家⼀些分析这些问题产⽣的原因，并找到相应的解决⽅法。

在这个过程中，我遇到过困惑迷茫，也体验过成功喜悦，并和许多⼯程师成有为朋友，他们是我⼈⽣路的最坚实的快乐和财富，他们⼀直⿎励我，将遇到的许多经验分享出来,现在整理⼀些功率MOSFET典型的应⽤问题，希望对⼴⼤的电⼦⼯程师有所帮助。

问题1：在MOSFET的应⽤中，主要考虑的是哪些参数？在负载开关的应⽤中，MOSFET导通时间的计算，多少为佳？PCB的设计，铜箔⾯积开多⼤会⽐较好？D极、S极的铜箔⾯积⼤⼩是否需要⼀样？有公式可以计算吗？回复：MOSFET主要参数包括：耐压BVDSS，Rdson，Crss，还有VGS(th),Ciss, Coss；同步BUCK变换器的下管，半桥和全桥电路，以及有些隔离变换器副边同步整流MOSFET中，还要考虑内部⼆极管反向恢复等参数，要结合具体的应⽤。

下⾯的波形为感性负载功率MOSFET开通的过程，Rg为MOSFET内部栅极电阻，Ron为MOSFET的栅极和驱动电源VCC之间的串联⼤电阻的和：，包括栅极外部串联的电阻以及PWM 驱动器的上拉电阻。

具体的开通过程，参考⽂献：基于漏极导通区特性理解MOSFET开关过程，今⽇电⼦：2008.11理解功率MOSFET的开关损耗，今⽇电⼦：2009.10VGS(th)和VGP在MOSFET的数据表中可以查到，有些数据表中没有标出VGP，可以通过计算得到平台的电压值。

产⽣开通损耗的时间段为t2和t3，t1时间段不产⽣开通损耗，但产⽣延时。

在负载开关的应⽤中，要保证在t3时间后，输出电容充电基本完成，就是电容的电压基本等于输⼊电压，在这个过程中，控制平台的电压VGP，就相当于控制了最⼤的浪涌电流，浪涌电流就不会对系统产⽣影响。

mos管的结壳热阻MOS管的结壳热阻一、引言金属氧化物半导体场效应管（Metal-Oxide-SemiconductorField-Effect Transistor，简称MOSFET），是一种关键的电子元件，被广泛应用于各种电子设备中。

在MOSFET的工作过程中，热阻是其中一个重要的性能指标，即材料的导热性能。

本文将探讨MOS管的结壳热阻及其影响因素。

二、MOS管的结壳热阻MOS管的结壳热阻是指MOS管外壳的温度与内部芯片的温度差，即导热阻力。

它的大小与MOS管内部芯片材料的导热性能、外壳材料以及外部散热方式等因素相关。

在MOS管的工作过程中，芯片会产生大量的热量，如果没有良好的散热方式和导热性能，会导致MOS管工作温度过高，从而降低其性能，甚至损坏设备。

三、影响MOS管结壳热阻的因素1. 内部芯片的导热性能：MOS管的芯片材料对于导热性能有着重要影响。

一般来说，金属材料的导热性能较好，因此，采用金属材料作为芯片可以有效提高MOS管的导热性能。

2. 外部散热方式：散热方式是影响MOS管结壳热阻的关键因素。

常见的散热方式有天然散热、风冷散热、水冷散热等。

其中，水冷散热是一种较为高效的散热方式，可以显著降低MOS管工作温度，提高其性能。

3. 外壳材料：外壳材料对于MOS管的结壳热阻有着重要的影响。

不同材料的导热性能不同，一般来说，金属材料的导热性能较好。

因此，采用导热性能较好的金属材料作为MOS管的外壳材料可以提高结壳热阻。

4. 结构设计：MOS管的结构设计也会对结壳热阻产生影响。

通过改变管芯与外壳之间的接触方式，可以提高导热效果，降低结壳热阻。

四、方法与技术1. 热管技术：热管是一种利用液体蒸汽的汽化、冷凝传热过程实现热量传递的设备。

通过将热管与MOS管进行耦合，可以有效提高散热效果，减少结壳热阻。

2. 金属基板散热技术：金属基板散热技术是一种将MOS管芯片直接安装在金属基板上，通过基板与外部散热方式实现散热的技术。

功率MOSFET新型封装的研究作者：胥小平晏承亮赖小军甘海来源：《新材料产业》2015年第03期越来越多的电子产品正在朝着微型化的方向迅速发展，这对电子元器件的封装提出了更高的要求，不仅要求不断缩小元器件体积，还要实现原有或更好的性能，用表面贴装元器件取代原来的插件元器件，是实现电子产品微型化的关键。

本文所介绍的用SOT89-3封装的金属氧化物半导体场效应晶体管（MOSFET）替代现有的大体积插件封装大功率MOSFET产品，不仅可以保证产品的性能，还可以实现电子产品的高效率装配和微型化发展。

SOT89-3封装的MOSFET产品，具有体积小、质量轻、装配简单、耐冲击能力强、性价比高等特点，对于目前贴装技术的配合、产品的批量生产以及小型化发展等要求都可以满足。

一、功率MOSFET概述功率MOSFET是一种电压控制器件，相比三极管而言，有很多优势。

三极管是电流控制器件，功率MOSFET是利用多数载流子导电，所以称之为单极型器件，而三极管是既有多数载流子，也利用少数载流子导电，被称之为双极型器件。

场效应管的源极和漏极可以互换使用，栅压可正也可负，灵活性比晶体管好。

功率MOSFET不同于传统的双极性三极管，具有高开关速度、低开关损耗、超低导通电阻，高输入阻抗、温度稳定性好等特点，可以替代传统的双极性三极管广泛应用于各种功率变换场合，例如开关电源、电机控制、汽车EPS控制系统以及LED照明驱动等领域。

早期的功率MOSFET主要以大体积、通孔插件的封装形式出现在电子产品电路板上，随着近年来电子产品的小型化发展，越来越多的元器件也正在向小型化和表面贴装方向发展，以满足电子产品小型化的要求，这对功率MOSFET的生产厂家提出了更高的要求，用更小、更薄、更便宜的产品来替代大、厚、贵的MOSFET产品，这样不仅能降低材料成本，还能够以较低的成本满足客户的使用需求。

功率MOSFET产品具有芯片大、耐压高、耗散功率大的特点，使得产品的小型化生产难度较高。

功率MOSFET的封装失效分析功率MOSFET是一种常见的功率电子器件，广泛应用于各种电源、驱动器、电机控制等领域。

封装是保护电子器件的一种重要手段，但封装也存在失效的可能性。

本文将针对功率MOSFET封装失效进行分析，内容包括封装失效的常见原因、失效的影响、失效的检测与分析方法等。

首先，功率MOSFET封装失效的常见原因主要包括以下几个方面：1.温度：功率MOSFET长期工作在高温环境下，容易造成封装材料老化，导致封装失效。

此外，温度梯度过大也容易引起封装开裂、脱落等问题。

2.结构设计：封装的结构设计不合理会导致应力集中或热应力不均匀，进而引起封装失效。

例如，焊盘设计不当容易导致焊点断裂；封装的结构刚性不足容易导致封装开裂。

3.焊接质量：封装过程中的焊接质量直接关系到封装的可靠性。

焊接技术上的不当操作，如温度不合适、焊接时间过长等，容易导致焊接质量下降，从而引起封装失效。

4.环境因素：功率MOSFET封装失效也与环境因素有关。

例如，湿度过高容易引起腐蚀；环境中存在刺激性气体或有害气体，也容易损坏封装材料。

1.电性能下降：封装失效会导致功率MOSFET的电性能下降，如导通电阻增加、开关速度减慢等。

这将进一步影响整个电路的性能以及功率MOSFET的工作稳定性。

2.整机故障：功率MOSFET是各种电子设备的重要组成部分，封装失效可能导致整机故障。

例如，功率放大器的功率输出下降、电机驱动器的驱动能力下降等。

3.安全隐患：功率MOSFET封装失效还可能引发电路或设备的安全隐患。

例如，封装失效导致的火花或电弧可能引发短路、过电流等事故。

针对功率MOSFET封装失效的检测与分析通常包括以下几个方法：1.可视检查：通过肉眼观察封装外观是否有损坏、脱落、变形等情况，初步判断封装失效的可能性。

2.成分分析：使用材料测试设备对封装材料进行成分分析，判断是否存在老化、受潮等问题。

3.电学参数测量：通过测量功率MOSFET的导通电阻、开关速度等电学参数，判断电性能是否下降。

mosfet器件热阻-回复什么是MOSFET器件热阻MOSFET（金属氧化物半导体场效应晶体管）是一种常用的电子器件，具有高效的开关和放大功能。

当MOSFET器件工作时，会产生一定数量的热量。

因此，为了确保器件的正常工作和长寿命，需要对MOSFET器件的热阻进行充分了解和合理设计。

MOSFET器件热阻是指在器件工作过程中，导致器件温度升高的原因和机制。

温度升高的主要原因是由于器件内部电流和电压的存在，导致器件内部的损耗功率转化为热量。

然而，由于MOSFET器件通常由硅芯片和封装材料组成，这些材料的热传导性能有限，造成了热阻的存在。

在MOSFET器件中，存在三个主要的热阻：芯片热阻、封装热阻和散热器热阻。

下面将逐一解释这些热阻的特点和影响。

芯片热阻：芯片热阻是指MOSFET芯片本身在工作过程中产生的热量与温度之间的关系。

芯片的热阻主要由芯片的结构和材料决定。

通常，芯片的结构会影响芯片的散热能力。

较好的散热结构可以提高芯片的热传导效率，减少芯片的温度升高。

芯片材料的传热性能也是重要的影响因素。

常见的MOSFET芯片材料是N型或P型硅，硅的热传导性能较好，但相对较低的导热性能会限制器件的散热能力。

封装热阻：封装热阻是指芯片与封装材料之间的热传导阻力。

封装热阻通常由封装材料的导热性能和封装结构的设计决定。

常见的封装材料有塑料和陶瓷。

相对而言，陶瓷封装的MOSFET器件具有较好的热传导性能，而塑料封装材料具有较低的热传导性能。

此外，封装材料的厚度和大小也会影响封装热阻的大小。

散热器热阻：散热器热阻是指器件与散热器之间的热传导阻力。

散热器的作用是通过热传导和热散射的方式将芯片的热量传递到周围环境中。

散热器的热导率和散热面积是影响散热器热阻的两个重要因素。

通常，选用散热性能较好的材料，如铝或铜，结合合适的散热器设计，能够有效地降低器件的温度。

如何降低MOSFET器件热阻为了降低MOSFET器件的热阻，我们可以采取一些有效的措施。

功率MOSFET封装热阻的分析及改进的开题报告
一、研究背景与意义
在功率电子器件中，MOSFET被广泛应用于开关功率变换、放大、反相和失调电路等领域。

随着电力电子技术的不断发展，其应用领域日益扩大，功率密度和功率要求的增加对MOSFET封装的散热性能提出了更高的要求。

MOSFET一旦失效，经常是因为过热所致。

因此，研究MOSFET封装的热阻分析并对其进行优化设计，对提高MOSFET封装的散热性能，降低芯片温度，保证设备的稳定可靠运行具有重要意义。

二、研究内容
本文将研究MOSFET封装的热阻分析，并探讨如何改进其热散性能：
1. 对MOSFET封装结构进行分析，计算其可能的热阻参数并进行比较；
2. 研究不同材料的热散特性，在MOSFET封装结构中是否能够有效提高热散效果；
3. 探讨改进MOSFET封装结构的方法和思路，提高其散热性能
三、研究方法
本文主要采用数值模拟方法来对MOSFET封装的热阻进行分析研究。

通过ANSYS软件建立三维模型，模拟不同封装材料的热散效果，并对不同参数进行模拟比较。

同时，还将进行实验验证，测试不同封装材料的散热性能实际情况，并与模拟结果进行比较检验。

四、预期成果
本研究预计将得到以下几个方面的成果：
1. 分析不同材料的热散效果，并比较它们的热阻特性；
2. 改进MOSFET封装结构的方法和思路；
3. 模拟和实验数据的比较分析，验证数值模拟方法的准确性和可行性。

五、研究意义
本研究对于提高MOSFET封装的散热性能，降低芯片温度，保证设备的稳定可靠运行具有重要意义。

其结果也对于其他功率器件的热阻分析和优化设计提供了新的思路和方法。

功率场效应晶体管的可靠性分析与改进功率场效应晶体管（Power MOSFET）是一种常见的功率电子器件，广泛应用于电力电子系统、通信系统、汽车电子等领域。

然而，功率场效应晶体管的可靠性一直是制约其应用范围和性能提升的重要因素。

本文将对功率场效应晶体管的可靠性进行分析，并提出一些改进措施。

首先，我们来分析功率场效应晶体管的主要可靠性问题。

首要的问题是热失效问题。

功率场效应晶体管在工作过程中会产生大量热量，而热量积累会导致晶体管的温度升高。

当温度超过晶体管的极限温度时，晶体管可能会失效。

因此，解决功率场效应晶体管的热失效问题是提高其可靠性的关键。

为了解决热失效问题，我们可以从以下几个方面进行改进。

首先，改进散热设计，增加散热模块，提高散热效果。

可以采用更大的散热片或者增加散热风扇来提高散热效果。

其次，优化功率场效应晶体管的尺寸和材料选择。

选择具有较高热导率的材料，并增加晶体管的表面积，可以提高热传导效果。

此外，可以增加金属层的厚度，以降低电阻和热阻，减少功率场效应晶体管的温度升高。

除了热失效问题外，功率场效应晶体管还存在其他可靠性问题。

其中之一是击穿问题。

在高电压情况下，晶体管可能发生击穿现象，导致损坏。

为了解决这个问题，可以采用合适的功率场效应晶体管结构设计和材料选择，以提高击穿电压。

同时，通过优化晶体管的制造工艺和加强测试环节，可以提前检测和排除击穿风险，提高其可靠性。

此外，功率场效应晶体管还可能受到浪涌电流、静电放电等外界因素的影响，导致器件损坏。

为了解决这些问题，可以在功率场效应晶体管的设计中增加保护电路，如防浪涌电流电路、防静电放电电路等。

这些保护电路可以有效地降低外界因素对晶体管的影响，提高其可靠性。

此外，对于功率场效应晶体管的可靠性分析还可以通过可靠性测试和模拟进行深入研究。

可靠性测试可以通过实际工作负载来评估器件的可靠性。

模拟可以通过计算机仿真等方法对功率场效应晶体管在不同工况下的可靠性进行预测和分析。
