热电阻的检测内容

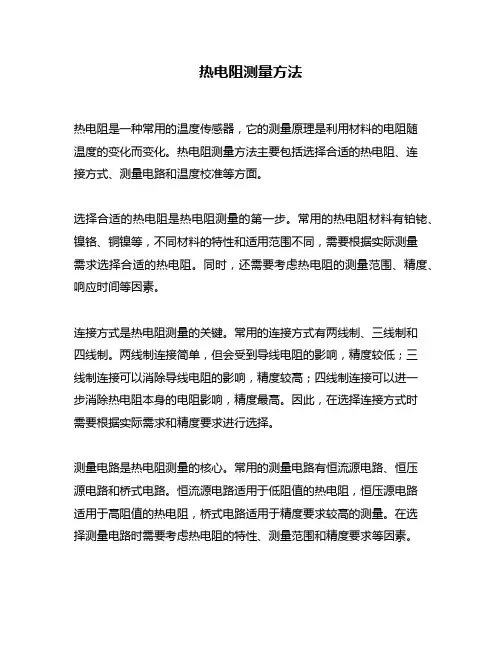

热电阻测量方法
热电阻是一种常用的温度传感器，它的测量原理是利用材料的电阻随
温度的变化而变化。

热电阻测量方法主要包括选择合适的热电阻、连
接方式、测量电路和温度校准等方面。

选择合适的热电阻是热电阻测量的第一步。

常用的热电阻材料有铂铑、镍铬、铜镍等，不同材料的特性和适用范围不同，需要根据实际测量
需求选择合适的热电阻。

同时，还需要考虑热电阻的测量范围、精度、响应时间等因素。

连接方式是热电阻测量的关键。

常用的连接方式有两线制、三线制和
四线制。

两线制连接简单，但会受到导线电阻的影响，精度较低；三
线制连接可以消除导线电阻的影响，精度较高；四线制连接可以进一
步消除热电阻本身的电阻影响，精度最高。

因此，在选择连接方式时
需要根据实际需求和精度要求进行选择。

测量电路是热电阻测量的核心。

常用的测量电路有恒流源电路、恒压
源电路和桥式电路。

恒流源电路适用于低阻值的热电阻，恒压源电路
适用于高阻值的热电阻，桥式电路适用于精度要求较高的测量。

在选
择测量电路时需要考虑热电阻的特性、测量范围和精度要求等因素。

温度校准是热电阻测量的必要步骤。

由于热电阻的特性会随时间和使用条件的变化而变化，因此需要定期进行温度校准。

常用的温度校准方法有比较法、标准电阻法和温度计法等。

在进行温度校准时需要选择合适的校准方法和校准设备，并按照标准程序进行校准。

综上所述，热电阻测量方法涉及到热电阻的选择、连接方式、测量电路和温度校准等方面。

在实际应用中，需要根据具体情况进行选择和调整，以确保测量精度和可靠性。

====Word行业资料分享--可编辑版本--双击可删====
热电阻校验规程
1．拧开接线盒查看内部腐蚀情况。

2．拆下接线，注意三线制热电阻接线要记录线号和主副线之分。

3．拆下接线端子的固定螺丝，抽出电阻芯查看外观有无断线等情况。

4．将热电阻芯装回并固定好螺丝。

5．将万用表档位拨到电阻档的200欧姆档用红黑表笔对接查看阻值Ω1并记录下来。

6．将红黑表笔分别接到热电阻的两接线端，看万用表显示值Ω并记录下来。

7．根据如下公式算出温度：
【（Ω-Ω1）-100】/0.385=℃
8．也可根据温度算出电阻值公式如下：
℃×0.385+100=Ω
9．根据公式算出的温度与标准温度对比可得出热电阻的校验值。

10．如果结果偏大或偏小说明热电阻芯有断路或短路的情况，需维修后重新校验。

11．如果校验值符合热电阻合格。

源-于-网-络-收-集。

一、实验目的1. 了解热电阻的基本原理和测温原理。

2. 学习使用惠斯通电桥测量热电阻的电阻值。

3. 掌握热电阻的温度特性曲线测量方法。

4. 分析热电阻的温度系数及其影响因素。

二、实验原理热电阻是一种温度敏感元件，其电阻值随温度变化而变化。

根据温度系数的不同，热电阻可分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。

本实验主要研究NTC热电阻的特性。

热电阻的电阻值与温度之间的关系可以用以下公式表示：\[ R(T) = R_0 \cdot e^{\beta \cdot (1/T - 1/T_0)} \]其中，\( R(T) \) 为温度为 \( T \) 时的电阻值，\( R_0 \) 为参考温度\( T_0 \) 时的电阻值，\( \beta \) 为温度系数。

实验中，我们通过改变环境温度，测量不同温度下的热电阻电阻值，并绘制温度-电阻曲线，从而分析热电阻的温度特性。

三、实验仪器与材料1. 热电阻（NTC）2. 惠斯通电桥3. 直流稳压电源4. 温度计5. 导线6. 数据采集器四、实验步骤1. 将热电阻接入惠斯通电桥的测量电路中。

2. 调节直流稳压电源，使电路中的电流稳定。

3. 读取温度计的温度值，并记录。

4. 读取电桥的输出电压值，并记录。

5. 根据输出电压值，计算热电阻的电阻值。

6. 改变环境温度，重复步骤3-5，得到一系列温度-电阻数据。

7. 绘制温度-电阻曲线。

五、实验结果与分析根据实验数据，绘制了温度-电阻曲线，如图1所示。

图1 温度-电阻曲线从图1可以看出，热电阻的电阻值随温度升高而降低，符合NTC热电阻的特性。

在实验温度范围内，热电阻的温度系数约为 \( \beta = -0.005 \)。

此外，我们还分析了以下影响因素：1. 温度范围：实验结果表明，在-20℃至80℃的温度范围内，热电阻的温度特性较为稳定。

2. 环境温度：环境温度的变化会影响热电阻的测量精度，因此在实验过程中应尽量保持环境温度稳定。

pt100热电阻测量方法
PT100是一种常用的热电阻，其电阻值随温度变化而变化。

以下是一种常见的PT100热电阻测量方法：
1.基本原理：PT100热电阻是根据电阻与温度之间的线性关
系进行测量的。

当PT100暴露在待测温度下时，它的电阻
值会随着温度的变化而变化。

2.使用电桥测量方法：常见的方法是使用电桥电路进行测量。

电桥电路由四个电阻组成：一个已知的电阻（标准电阻）、一个PT100热电阻、一个电阻位调节器和一个电压源。

通
过调节电阻位和测量电压，可以测量PT100的电阻值。

3.温度与电阻值的换算：将测得的PT100电阻值转换为温度
值需要根据特定的温度电阻特性曲线进行换算。

常用的是
PT100的标准IPTS-68国际温标表，其中定义了电阻与温
度的关系。

根据这个表格或校准曲线，可以将测得的电阻
值转换为相应的温度值。

4.注意事项：在进行PT100热电阻测量时，需注意以下几点：
o需要校准PT100热电阻和测量仪器，以保证测量精度；
o注意保护PT100热电阻，避免损坏导致测量结果不准确；
o确保电桥电路的稳定性和准确性；
o注意测量环境的温度变化和其他干扰因素，以避免
误差。

以上是一种常见的PT100热电阻测量方法。

实际应用中，也可以使用其他测量方法，如数字温度传感器和数据采集系统等，根据具体需求选择合适的方法进行测量。

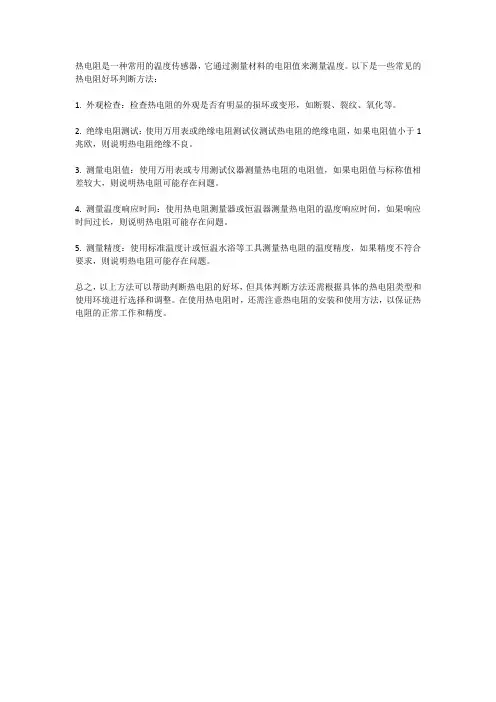

热电阻是一种常用的温度传感器，它通过测量材料的电阻值来测量温度。

以下是一些常见的热电阻好坏判断方法：
1. 外观检查：检查热电阻的外观是否有明显的损坏或变形，如断裂、裂纹、氧化等。

2. 绝缘电阻测试：使用万用表或绝缘电阻测试仪测试热电阻的绝缘电阻，如果电阻值小于1兆欧，则说明热电阻绝缘不良。

3. 测量电阻值：使用万用表或专用测试仪器测量热电阻的电阻值，如果电阻值与标称值相差较大，则说明热电阻可能存在问题。

4. 测量温度响应时间：使用热电阻测量器或恒温器测量热电阻的温度响应时间，如果响应时间过长，则说明热电阻可能存在问题。

5. 测量精度：使用标准温度计或恒温水浴等工具测量热电阻的温度精度，如果精度不符合要求，则说明热电阻可能存在问题。

总之，以上方法可以帮助判断热电阻的好坏，但具体判断方法还需根据具体的热电阻类型和使用环境进行选择和调整。

在使用热电阻时，还需注意热电阻的安装和使用方法，以保证热电阻的正常工作和精度。

热电阻校验实验一、实验目的1、熟悉热电阻的种类及原理。

2、学会一种热电阻的校验方法。

二、实验原理物质的电阻率随温度变化而变化的现象称为热电阻效应，对金属材料来说，温度上升时，电阻值将增大，这样在一定温度范围内，我们可以通过测量电阻值的变化而得知温度的变化。

利用电阻值的这种转化原理，不但使热电阻可应用于温度的测量，而且还可应用于流量计，速度，浓度和密度等非电量的测量。

热电阻在投入使用之前需要进行校验，在使用之后也要定期进行校验，以检查和确定热电阻的准确度。

热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法两种校验方法。

比较法是将标准水银温度计或标准铂电阻温度计与被校电阻温度计一起插入恒温水浴中，在需要的或规定的几个稳定温度下读取标准温度计和被校验温度计的示值并进行比较，其偏差不超过最大允许偏差。

在校验时使用的恒温器有冰点槽，恒温水槽和恒温油槽，根据所校验的温度范围选取恒温器。

比较法虽然可用调整恒温器温度的方法对温度计刻度值逐个进行比较校验，但所用的恒温器规格多，一般实验室多不具备。

因此，工业电阻温度计可用两点法进行校验，即只校验Ｒo 与R 100/R o 两个参数。

这种校验方法只需要有冰点槽和水沸点槽，分别在这两个恒温槽中测得被校验电阻温度计的电阻R 0和R 100，然后检查R 0值和R 100/R 0的比值是否满足规定的技术数据指标，以确定温度计是否合格。

校验时可以先将热电阻放在沸点槽内，使之达到检验点温度并保持恒温，然后调节分压器使毫安表指示约为2～９mA （不超过9mA ），将切换开关倒向接标准电阻Rn 的一边，读出直流电压表的市值Un 和直流电流表的示值In ，用下式计算出热电阻的热值Rn ：InUn Rn = 然后立即将切换开关倒向被测校验电阻Rt 一边，读出直流电压表的Ut ，用下式求出RtInUt Rt = 在同一校验点需反复测量几次，计算出几次测量的Rt 值（直同一校验点），取其平均值与分度表比较，看其误差是否大于允许误差。

热电偶热电阻的校验一、热电偶校验1、基本原理热电偶的校验基本原理是以标准热电偶作为比较校验物，比较被检热电偶与标准热电偶的温度输出的大小和温差值，以此判定被检热电偶的准确度，温度输出的大小和温差值受温度物的影响。

2、工作环境检测环境应温度应控制在（+5~+30）℃，湿度应小于90%，检验期间必须保持稳定的环境条件。

3、校验设备校验时应使用标准、高精度的万用表，温度计、温度控制器、温度计表头等，并应加装校准温度量程，温度计要求排湿性能好、耐湿性能强，并保证其精度。

4、校验方法（1）将标准热电偶和被检测热电偶各装置在相同的热杯中，通过温度控制器分别控制其热源温度，并将两热电偶的模拟量输出连接到万用表，用万用表测量标准热电偶和被检热电偶之间温差是否符合要求，被检热电偶的温差值应控制在标准热电偶的±1℃范围内，经过核对后即可得出被检热电偶的准确度。

（2）在校准过程中，应改变热源温度以检验热电偶的温差值，可以使温差值在标准热电偶的±1℃范围内，可定义出被检热电偶的数值，进行准确校验。

二、热电阻校验1、基本原理热电阻的校验基本原理是以标准热电阻作为比较校验物，比较被检热电阻与标准热电阻的温度输出的大小和温差值，以此判定被检热电阻的准确度。

2、工作环境检测环境应温度应控制在（+5~+30）℃，湿度应小于90%，检验期间必须保持稳定的环境条件。

3、校验设备校验时应使用标准、高精度的温度表、热电阻表头、电源等，并应加装精确的校准量程，保证测量的准确度。

4、校验方法（1）将标准热电阻和被检的热电阻同时连接到温度表的模拟量输出接口上，并控制热电阻的热源温度，以此来比较两者的温差值，被检热电阻的温差值应小于标样热电阻的±1℃范围，通过核对后即可得出被检热电阻的准确度。

（2）在校准过程中，应改变热源温度以检验热电阻的温差值，可以使温差值在标准热电阻的±1℃范围内，可定义出被检热电阻的数值，进行准确校验。

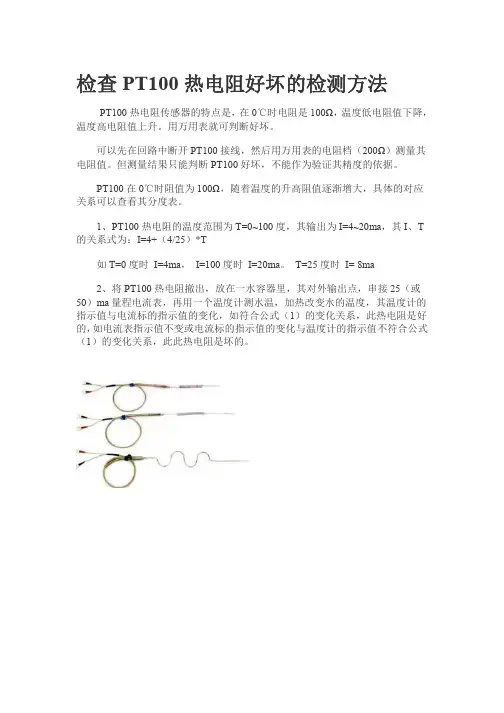

检查PT100热电阻好坏的检测方法
PT100热电阻传感器的特点是，在0℃时电阻是100Ω，温度低电阻值下降，温度高电阻值上升。

用万用表就可判断好坏。

可以先在回路中断开PT100接线，然后用万用表的电阻档（200Ω）测量其电阻值。

但测量结果只能判断PT100好坏，不能作为验证其精度的依据。

PT100在0℃时阻值为100Ω，随着温度的升高阻值逐渐增大，具体的对应关系可以查看其分度表。

1、PT100热电阻的温度范围为T=0~100度，其输出为I=4~20ma，其I、T 的关系式为：I=4+（4/25）*T
如T=0度时I=4ma，I=100度时I=20ma。

T=25度时I= 8ma
2、将PT100热电阻撤出，放在一水容器里，其对外输出点，串接25（或50）ma量程电流表，再用一个温度计测水温，加热改变水的温度，其温度计的指示值与电流标的指示值的变化，如符合公式（1）的变化关系，此热电阻是好的，如电流表指示值不变或电流标的指示值的变化与温度计的指示值不符合公式（1）的变化关系，此此热电阻是坏的。

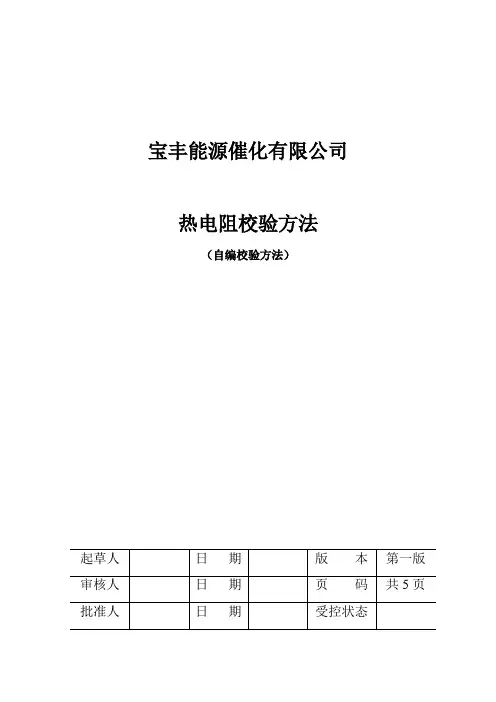

宝丰能源催化有限公司热电阻校验方法（自编校验方法）目录1技术要求 (1)1.1 外观 (1)1.2 热电阻外观 (1)1.3感温元件 (1)1.4 外保护套管 ................................ 错误！未定义书签。

2、校验条件 (1)2.1 校验环境 (1)3、校验项目和校验方法 (1)3.1 校验项目 (1)3.2外观检查 (2)3.3绝缘电阻测量 ............................. 错误！未定义书签。

4 校验结果处理和校验周期 (2)本规程适用于-189.3342℃~660.323℃工作基准的热电阻的检定。

1技术要求1.1 外观：温度计及感温原件的支撑骨架应完整无裂痕，保护管内不应有任何碎片，各部件之间固定牢固。

热电阻外观应干净，无又无或其他附着物。

1.2 热电阻外观：使用在600℃以上的温度计其外保护套管的长度为510mm±10mm.使用在600℃以下的温度计其外保护管的长度为470mm±10mm，其外径均小于6mm~7.5mm。

管的外壁需进行抑制热辐射的处理。

感温元件应位于保护套管顶端60mm范围内。

1.3感温元件：热电阻感温元件应采用无应力结构，温度变化时感温原件的热阻丝应能自由的膨胀和收缩。

1.4外保护套管。

热电阻的外套管应密封，管内应充含有氧气的干燥空气，外保护套管不得有破损、划痕。

2、校验条件2.1校验环境温度：环境温度（20±5）℃，相对湿度15%~80%。

室内要有冷却水通道及接地电阻小于0.5Ω的屏蔽地线。

3、校验项目和校验方法3.1 校验项目：3.2外观检查：按本规程第1条中的要求用目力观察检查3.3绝缘电阻测量：环境温度在15℃~30℃之间，相对湿度不应超过80%时，有兆欧表热电阻金属外壳和引线之间的电阻，其值不应小于700MΩ.4校验结果处理和校验周期：4.1校验应有原始记录，校验结果原始记录必须按项填写，存入技术档案。

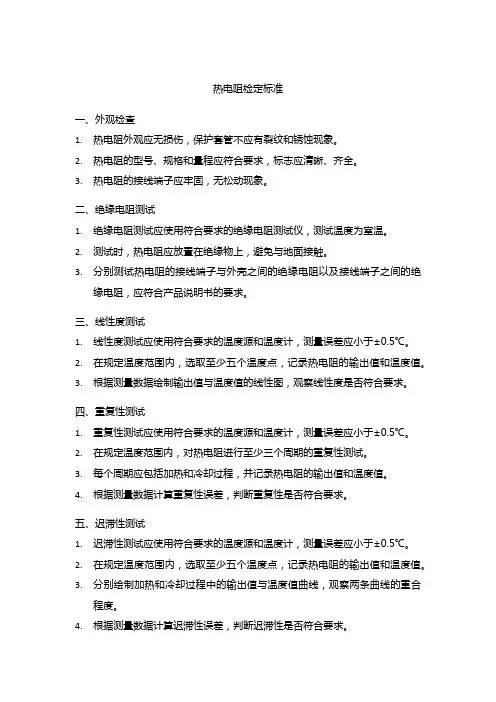

热电阻检定标准一、外观检查1.热电阻外观应无损伤，保护套管不应有裂纹和锈蚀现象。

2.热电阻的型号、规格和量程应符合要求，标志应清晰、齐全。

3.热电阻的接线端子应牢固，无松动现象。

二、绝缘电阻测试1.绝缘电阻测试应使用符合要求的绝缘电阻测试仪，测试温度为室温。

2.测试时，热电阻应放置在绝缘物上，避免与地面接触。

3.分别测试热电阻的接线端子与外壳之间的绝缘电阻以及接线端子之间的绝缘电阻，应符合产品说明书的要求。

三、线性度测试1.线性度测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，选取至少五个温度点，记录热电阻的输出值和温度值。

3.根据测量数据绘制输出值与温度值的线性图，观察线性度是否符合要求。

四、重复性测试1.重复性测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，对热电阻进行至少三个周期的重复性测试。

3.每个周期应包括加热和冷却过程，并记录热电阻的输出值和温度值。

4.根据测量数据计算重复性误差，判断重复性是否符合要求。

五、迟滞性测试1.迟滞性测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，选取至少五个温度点，记录热电阻的输出值和温度值。

3.分别绘制加热和冷却过程中的输出值与温度值曲线，观察两条曲线的重合程度。

4.根据测量数据计算迟滞性误差，判断迟滞性是否符合要求。

六、分辨率测试 (内容在此格式化限制下可能不够显示) ：一般来说，通过以下几点来进行 :1 . 选择小信号输入法。

这是一种基本的测量分辨率的方法。

使用该方法，热电阻的温度信号将被输入到电子放大器中，然后通过输出电压来计算其分辨率。

这种方法主要适用于测量精度较高的场合。

2 . 使用微分法。

该方法主要通过将输入信号进行微分处理，然后通过放大器进行放大，最后通过输出电压来计算其分辨率。

该方法主要适用于测量精度较低的场合。
