脉宽调制PWM的解释

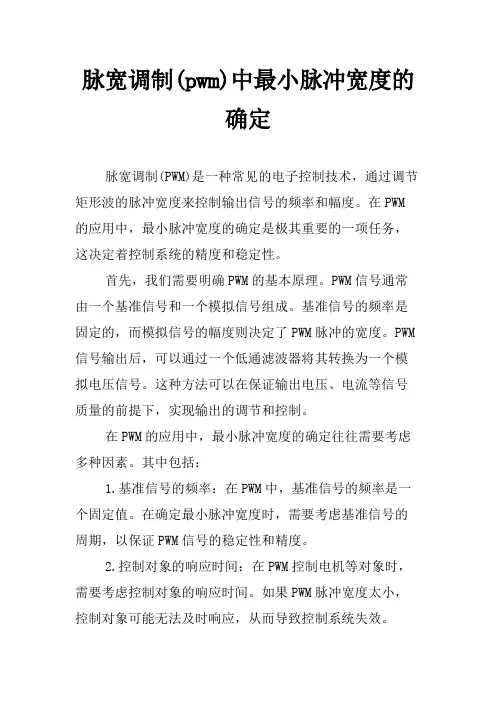

脉宽调制(pwm)中最小脉冲宽度的确定脉宽调制(PWM)是一种常见的电子控制技术，通过调节矩形波的脉冲宽度来控制输出信号的频率和幅度。

在PWM 的应用中，最小脉冲宽度的确定是极其重要的一项任务，这决定着控制系统的精度和稳定性。

首先，我们需要明确PWM的基本原理。

PWM信号通常由一个基准信号和一个模拟信号组成。

基准信号的频率是固定的，而模拟信号的幅度则决定了PWM脉冲的宽度。

PWM 信号输出后，可以通过一个低通滤波器将其转换为一个模拟电压信号。

这种方法可以在保证输出电压、电流等信号质量的前提下，实现输出的调节和控制。

在PWM的应用中，最小脉冲宽度的确定往往需要考虑多种因素。

其中包括：1.基准信号的频率：在PWM中，基准信号的频率是一个固定值。

在确定最小脉冲宽度时，需要考虑基准信号的周期，以保证PWM信号的稳定性和精度。

2.控制对象的响应时间：在PWM控制电机等对象时，需要考虑控制对象的响应时间。

如果PWM脉冲宽度太小，控制对象可能无法及时响应，从而导致控制系统失效。

3.噪声干扰：在PWM控制中，噪声干扰是一个不可忽视的因素。

如果PWM脉冲宽度太小，噪声干扰可能会导致输出信号的失真，从而降低系统的稳定性和精度。

综合考虑这些因素，确定最小脉冲宽度需要进行一定的计算和实验。

一般而言，可以采用以下的方法来确定最小脉冲宽度：1.计算基准信号的周期。

基准信号的周期可以通过PWM控制器的参数设置得到，也可以通过测量基准信号的频率得到。

2.估算控制对象的响应时间。

根据控制对象的特性，可以大致估计其响应时间。

一般而言，控制对象的响应时间应该小于基准信号周期的一半，以保证控制系统的稳定性。

3.测量噪声干扰的水平。

在PWM输出信号时，测量输出信号中的噪声干扰水平，以确定最小脉冲宽度。

4.进行实验确定。

在上述条件确定的基础上，可以通过实验来确定最小脉冲宽度。

在实验过程中，可以逐步减小脉冲宽度，直到出现系统失稳或者输出信号的失真为止。

PWM控制的基本原理及相关概念PWM（Pulse Width Modulation）即脉宽调制，是一种常用的控制技术，广泛应用于电力电子、自动控制和通信等领域。

它通过调整脉冲信号的脉宽来实现对电路、设备或系统的精确控制。

PWM控制的基本原理是利用高电平和低电平的脉冲信号的占空比（即高电平时间与周期时间的比值）来控制输出信号的幅度、频率和相位等参数。

脉冲信号的高电平部分被称为脉宽，低电平部分称为空闲时间，整个脉冲周期的时间为周期。

脉冲信号的频率是指单位时间内脉冲信号的周期数。

PWM控制可以通过改变脉冲信号的占空比来调节输出信号的平均值，从而实现对电路或设备的控制。

占空比越大，输出信号平均值越大，反之则越小。

通过周期性的高低电平的切换，PWM能够提供多种输出级别，具有高效、精确度高等优点。

在PWM控制中，常用的术语包括周期（T）、频率（F）、占空比（Duty Cycle）、调制周期（Modulation Period）等概念。

周期是指脉冲信号一个完整的周期所需要的时间，频率是指单位时间内脉冲信号的周期数。

占空比是指高电平时间与周期时间的比值，通常使用百分比表示。

调制周期是指脉冲信号的一个周期中所包含的波形个数。

例如，当频率为10kHz的PWM信号的调制周期为32，表示每个脉冲周期内有32个波形。

PWM控制的优点之一是其宽广范围的应用。

它可以控制电机的转速、大功率的电磁阀、LED的亮度、音频放大器的音量等。

PWM还可以实现数字-模拟转换（DAC）功能，将数字信号转换为模拟信号输出。

此外，PWM信号的幅度、频率和相位可以通过改变调制器的控制参数来实现，具有很高的灵活性。

PWM控制的实现方式有多种，常用的方法包括基于定时器的PWM控制、比较器型PWM控制、电流型PWM控制等。

其中，基于定时器的PWM控制是最常见的方法。

它通过定时器的计数和比较功能产生PWM信号，可以根据需求来设定周期、占空比等参数，从而实现对输出信号的控制。

正弦波脉宽调制代码
脉宽调制（PWM）是一种常用的信号调制技术，用于控制电子设备中的各种功能。

它可以通过改变信号的脉冲宽度来控制输出信号的平均功率。

正弦波脉宽调制（SPWM）是一种特殊的PWM技术，它使用正弦波信号作为调制信号。

SPWM技术在电力电子领域有着广泛的应用。

例如，它可以用于变频器控制，将直流电源转换为交流电源。

此外，SPWM技术还可以在音频放大器中使用，通过调制音频信号的脉冲宽度来控制音量大小。

SPWM技术的实现相对简单。

首先，需要一个正弦波信号作为调制信号。

这个信号可以通过一个简单的振荡电路产生。

然后，将调制信号与一个高频的方波信号进行比较。

当调制信号的幅度大于方波信号时，输出信号为高电平；当调制信号的幅度小于方波信号时，输出信号为低电平。

通过改变调制信号的幅度和频率，可以控制输出信号的平均功率和频率。

SPWM技术的优点在于可以产生接近正弦波的输出信号。

由于正弦波信号具有较低的谐波含量，因此SPWM技术可以减小输出信号中的谐波成分，提高系统的效率。

此外，SPWM技术还可以实现精确的电压和频率控制，满足不同应用的需求。

正弦波脉宽调制是一种常用的信号调制技术，广泛应用于电力电子
和音频放大器等领域。

它通过改变信号的脉冲宽度来控制输出信号的平均功率和频率。

SPWM技术具有接近正弦波的输出特性，可以减小谐波成分，提高系统的效率。

通过合理的调制信号设计，可以实现精确的电压和频率控制，满足各种应用需求。

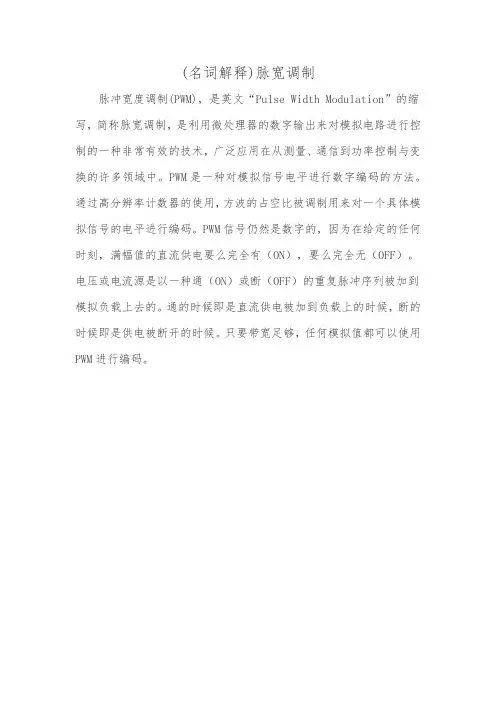

(名词解释)脉宽调制
脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

PWM是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。

电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM进行编码。

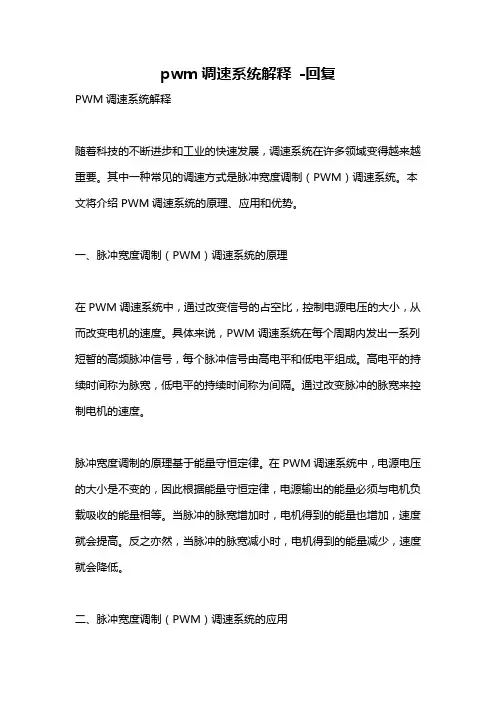

pwm调速系统解释-回复PWM调速系统解释随着科技的不断进步和工业的快速发展，调速系统在许多领域变得越来越重要。

其中一种常见的调速方式是脉冲宽度调制（PWM）调速系统。

本文将介绍PWM调速系统的原理、应用和优势。

一、脉冲宽度调制（PWM）调速系统的原理在PWM调速系统中，通过改变信号的占空比，控制电源电压的大小，从而改变电机的速度。

具体来说，PWM调速系统在每个周期内发出一系列短暂的高频脉冲信号，每个脉冲信号由高电平和低电平组成。

高电平的持续时间称为脉宽，低电平的持续时间称为间隔。

通过改变脉冲的脉宽来控制电机的速度。

脉冲宽度调制的原理基于能量守恒定律。

在PWM调速系统中，电源电压的大小是不变的，因此根据能量守恒定律，电源输出的能量必须与电机负载吸收的能量相等。

当脉冲的脉宽增加时，电机得到的能量也增加，速度就会提高。

反之亦然，当脉冲的脉宽减小时，电机得到的能量减少，速度就会降低。

二、脉冲宽度调制（PWM）调速系统的应用PWM调速系统在许多领域都有广泛的应用。

以下是几个例子：1. 电动汽车：PWM调速系统用于控制电动汽车的电机，实现高效的能量转换和精确的速度调节，从而提高电动汽车的性能和续航里程。

2. 工业生产：PWM调速系统用于控制各种工业设备中的电机，如风机、泵等，实现精确的速度控制，提高生产效率和工艺质量。

3. 家用电器：PWM调速系统用于控制家用电器中的电机，如洗衣机、空调等，以实现不同的运行模式和节能。

4. 机器人技术：PWM调速系统用于控制机器人的电机，实现精确的运动和操作，提高机器人的灵活性和准确性。

5. 飞机和船舶：PWM调速系统用于控制飞机和船舶的引擎，实现可靠的动力输出和稳定的速度控制，提高交通工具的性能和安全性。

三、脉冲宽度调制（PWM）调速系统的优势与传统的调速方式相比，PWM调速系统具有以下几点优势：1. 高效能：PWM调速系统在能量转换过程中的损失较小，提高了系统的能效。

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的信号调制技术，通过改变信号的脉冲宽度来控制电路或设备的工作状态。

本文将详细介绍PWM的工作原理以及其在电子领域中的应用。

一、脉冲宽度控制（PWM）的工作原理脉冲宽度控制是一种模拟信号调制技术，通过改变信号的脉冲宽度来控制输出信号的平均电平。

PWM信号由一个固定频率的周期性脉冲序列组成，每个脉冲的宽度可以根据需求进行调节。

1.1 PWM信号的基本特点PWM信号具有以下几个基本特点：1）周期性：PWM信号由一系列周期性脉冲组成，每个周期的长度是固定的。

2）占空比：占空比是指PWM信号中高电平脉冲的宽度与一个周期的比值，通常用百分比表示。

3）平均电平：PWM信号的平均电平由占空比决定，占空比越大，平均电平越高。

1.2 PWM信号的生成原理PWM信号可以通过多种方式生成，其中最常见的方法是使用计时器和比较器来实现。

具体步骤如下：1）设置计时器：首先需要设置一个计时器，用于产生固定频率的脉冲序列。

计时器的频率决定了PWM信号的周期。

2）设置比较器：在计时器计数值达到设定值时，比较器会将输出信号置高，同时重新开始计数。

3）设置占空比：通过改变比较器的设定值，可以调节PWM信号中高电平脉冲的宽度，从而改变占空比。

1.3 PWM信号的应用PWM信号在电子领域中有广泛的应用，主要包括以下几个方面：1）电机控制：PWM信号可以用于控制电机的转速和转向，通过改变PWM信号的占空比，可以调节电机的输出功率。

2）LED调光：通过改变PWM信号的占空比，可以实现对LED灯的亮度调节，实现LED的调光功能。

3）电源控制：PWM信号可以用于开关电源的控制，通过控制开关管的导通时间来调节输出电压或电流。

4）音频处理：PWM信号可以用于音频数字模拟转换，通过PWM信号的高低电平变化来模拟音频信号。

二、PWM信号的优势和应用场景脉冲宽度调制具有以下几个优势，使得其在电子领域中得到广泛应用：1）高效性：PWM信号可以通过调节占空比来控制输出信号的平均电平，从而实现对电路或设备的精确控制。

pwm的工作原理
PWM（脉宽调制）是一种常用的电子控制技术，它通过控制信号的脉冲宽度来变化输出信号的平均功率。

PWM主要适用于需要精确控制电压、电流或者频率的应用。

其工作原理可以简单描述如下：
1. 信号发生器：PWM的工作原理首先需要一个信号发生器来产生一定频率的方波信号。

这个信号发生器可以是一个晶体振荡器或者其他的任意信号源。

2. 采样：信号发生器产生的方波信号需要经过一个采样电路来进行采样。

采样电路可以是一个比较器，它将方波信号与一个可调的参考电压进行比较。

3. 脉宽控制：比较器的输出信号将进一步通过一个脉宽控制电路进行处理。

脉宽控制电路通常是一个可调的计数器或者定时器。

它根据输入信号的脉冲宽度来控制计数器或者定时器的工作时间。

4. 输出：最后，脉宽控制电路的输出信号将被送入一个功率放大器，用来驱动需要控制的载体。

功率放大器的输出信号即为PWM的最终输出信号。

PWM的工作原理可以通过改变方波信号的脉冲宽度来控制输出信号的平均功率。

通常情况下，脉冲宽度与占空比成正比。

当脉冲宽度增大时，占空比也就增大，输出信号的平均功率也相应增大。

相反，当脉冲宽度减小时，占空比减小，输出信号
的平均功率也减小。

总的来说，PWM的工作原理是通过改变方波信号的脉冲宽度
来控制输出信号的平均功率。

这种控制方法的优点是节省能量、减小功率损耗，并且能够精确控制信号的特性。

在很多电子设备中，PWM被广泛应用于电机控制、光电调光、音频放大以
及电源管理等领域。

pwm的具体原理
PWM（脉宽调制）是一种采用脉冲的宽度来调制信号的技术。

其基本原理是通过改变脉冲的宽度，从而改变信号的平均功率。

在PWM的实现过程中，主要包括以下几个步骤：
1. 设定基准信号：首先需要确定一个基准信号，即频率固定、幅度一致的连续周期信号，可以是正弦波、方波等。

该信号的周期决定了PWM信号的刷新频率。

2. 设定调制信号：接下来需要确定一个调制信号，即用于改变基准信号脉冲宽度的信号。

调制信号通常是一个较低频率的信号，其幅度表示要控制的参数的大小。

3. 比较器运算：比较器会不断地将调制信号与基准信号进行比较，当基准信号的值高于调制信号时，输出高电平，当基准信号的值低于调制信号时，输出低电平。

4. 设置脉宽：根据比较器的输出，可以确定脉冲宽度。

当调制信号较大时，比较器输出的高电平时间较长，脉冲宽度增大；当调制信号较小时，比较器输出的高电平时间较短，脉冲宽度减小。

5. 输出PWM信号：经过调整后的脉冲宽度被用来控制目标器件，例如直流电机、电子元件等。

PWM信号具有周期性、平
均功率可控的特点，可以精确地控制目标设备的工作状态。

需要注意的是，由于PWM信号是由一系列高低电平的脉冲组
成的，所以其平均值表示的不是直流电压或电流的实际大小，而是平均功率的调节。

因此，在使用PWM进行控制时，需要目标器件能够接受PWM信号并进行相应的处理，以实现对参数的精确调节。

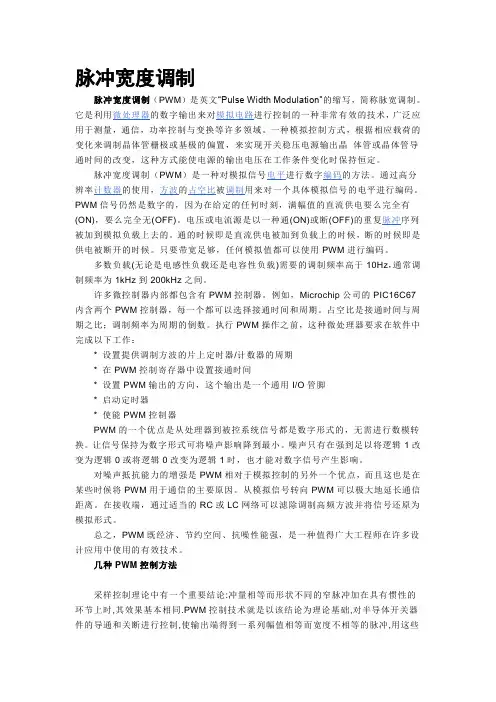

脉冲宽度调制脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。

它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。

一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM进行编码。

多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。

许多微控制器内部都包含有PWM控制器。

例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。

占空比是接通时间与周期之比；调制频率为周期的倒数。

执行PWM操作之前，这种微处理器要求在软件中完成以下工作：* 设置提供调制方波的片上定时器/计数器的周期* 在PWM控制寄存器中设置接通时间* 设置PWM输出的方向，这个输出是一个通用I/O管脚* 启动定时器* 使能PWM控制器PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。

让信号保持为数字形式可将噪声影响降到最小。

噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。

对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。

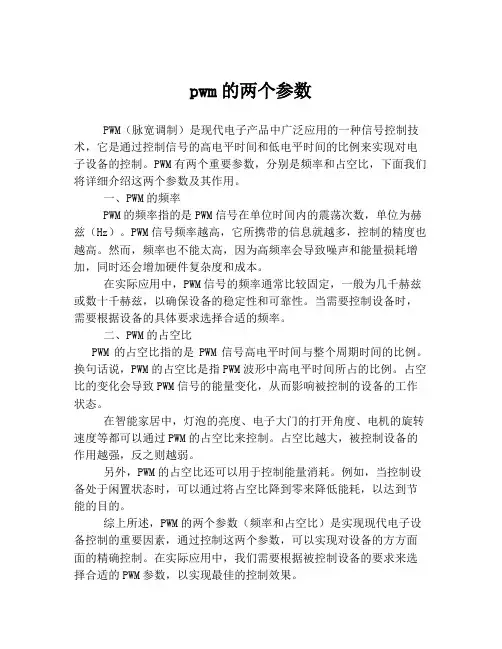

pwm的两个参数
PWM（脉宽调制）是现代电子产品中广泛应用的一种信号控制技术，它是通过控制信号的高电平时间和低电平时间的比例来实现对电子设备的控制。

PWM有两个重要参数，分别是频率和占空比，下面我们将详细介绍这两个参数及其作用。

一、PWM的频率
PWM的频率指的是PWM信号在单位时间内的震荡次数，单位为赫兹（Hz）。

PWM信号频率越高，它所携带的信息就越多，控制的精度也越高。

然而，频率也不能太高，因为高频率会导致噪声和能量损耗增加，同时还会增加硬件复杂度和成本。

在实际应用中，PWM信号的频率通常比较固定，一般为几千赫兹或数十千赫兹，以确保设备的稳定性和可靠性。

当需要控制设备时，需要根据设备的具体要求选择合适的频率。

二、PWM的占空比
PWM的占空比指的是PWM信号高电平时间与整个周期时间的比例。

换句话说，PWM的占空比是指PWM波形中高电平时间所占的比例。

占空比的变化会导致PWM信号的能量变化，从而影响被控制的设备的工作状态。

在智能家居中，灯泡的亮度、电子大门的打开角度、电机的旋转速度等都可以通过PWM的占空比来控制。

占空比越大，被控制设备的作用越强，反之则越弱。

另外，PWM的占空比还可以用于控制能量消耗。

例如，当控制设备处于闲置状态时，可以通过将占空比降到零来降低能耗，以达到节能的目的。

综上所述，PWM的两个参数（频率和占空比）是实现现代电子设备控制的重要因素，通过控制这两个参数，可以实现对设备的方方面面的精确控制。

在实际应用中，我们需要根据被控制设备的要求来选择合适的PWM参数，以实现最佳的控制效果。

脉宽调制工作原理
脉宽调制（Pulse Width Modulation，PWM）是一种电子电路中常用的调制技术，它通过改变脉冲信号的宽度来实现对输出信号的控制。

脉宽调制广泛应用于电源控制、电机控制、音频信号处理等领域。

脉宽调制的工作原理如下：首先，输入信号通过一个比较器和一个三角波发生器进行比较，产生一个宽度可调的方波信号。

比较器将输入信号与三角波进行比较，根据比较结果切换方波信号的状态。

接下来，通过改变三角波的周期或幅值，可以改变方波信号的频率或占空比。

频率是指方波信号周期的倒数，而占空比则表示方波信号的高电平时间与周期时间的比值。

最后，将调制后的方波信号通过滤波电路，去除高频成分和噪声，得到平滑的模拟输出信号。

脉宽调制的优点是具有高效率和精确度高的特点。

通过改变占空比，可以调节输出信号的平均功率。

同时，脉宽调制技术还具有抗干扰能力强、控制精度高、适应性强等优点。

总之，脉宽调制是一种通过改变脉冲信号的宽度来实现对输出信号的控制的技术。

它是一种高效、精确、抗干扰能力强的调制方法，在众多应用领域中得到广泛应用。

1.何为交流脉宽调制交流脉宽调制是建立在直流脉宽调制基础上的通过一定的方式（载波和调制波，后面讲到）将正弦波改为幅值相等，而占空比有规律变化的方波来进行的对交流的调制。

基本工作原理是先将50Hz交流电经整流变压器变压得到所需电压，经二极管不可控交流和电容滤波，形成恒定直流电压，而后送入由大功率晶体管构成的逆变器主电路，输出三相电压和频率均可调整的等效于正弦波的脉宽调制波(SPWM波)，即可拖动三相电机运转。

2. 交流脉宽调制的基本原理以正弦波作为逆变器输出的期望波形，以频率比期望波高得多的等腰三角波作为载波（Carrier wave），并用频率和期望波相同的正弦波作为调制波（Modulation wave），当调制波与载波相交时，由它们的交点确定逆变器开关器件的通断时刻，从而获得在正弦调制波的半个周期内呈两边窄中间宽的一系列等幅不等宽的矩形波。

如图1所示uU-U图1 图2矩形波的面积按正弦规率变化。

这种调制方法称作正弦波脉宽调制（Sinusoidal pulse width modulation，简称SPWM），这种序列的矩形波称作SPWM波。

于是得到以下正弦波的调制原理图。

如图2所示。

3. 交流脉宽调制的控制方式图2重所示的三角波是在正弦波的半个周期内出现相同的正极性或负极性的。

不难想象，如果三角波在正弦波的半个周期内即有正又有负这样便使得得到的矩形波在正负范围内都有。

于是引入单极性、双极性的控制方式。

如果在正弦调制波的半个周期内，三角载波只在正或负的一种极性范围内变化，所得的SPWM波也只处于一个极性的范围内，叫做单极性控制方式。

如图3 如果在正弦调制波半个周期内，三角载波在正负极性之间连续变化，则SPWM波也是在正负之间变化，叫做双极性控制方式。

如图4u U -UuU-U图3 图44. 交流脉宽调制的技术要点采用正弦波发生器、三角波发生器和比较器来实现上述的SPWM控制。

如图5图5图中比较器的A端输入正弦交流信号（前面讲的调制波）；B端输入三角波信号（如前所述的载波）；经过比较器比较由采样法则得出当A＞B时输出高电平的信号,如果A＜B,则输出为低电平信号。

PWM调速原理1. 引言脉宽调制（PWM，Pulse Width Modulation）是一种常用的数字调制技术，主要用于控制电流、电压或功率的大小。

PWM调速技术可以通过调整数字信号的占空比来实现对电机或其他设备的调速控制。

本文将介绍PWM调速的原理以及应用。

2. PWM调速原理PWM调速原理是基于脉宽调制技术，通过控制信号的高电平时间占总周期时间的比例来控制输出设备的电流、电压或功率。

通常，PWM调速主要使用矩形波形信号来实现。

2.1 PWM调速信号的形式PWM调速信号是一个周期性的矩形波形信号，周期T表示一个完整的波形信号周期。

信号的高电平时间为t1，低电平时间为t2，占空比D表示高电平时间t1与总周期T的比例，即D = (t1 / T)。

2.2 PWM调速的工作原理PWM调速的工作原理基于人眼对光线变化的感知特性。

对于LED灯或电机等设备，当PWM调速信号的高电平时间比例增加时，设备输出的亮度或速度也会相应增加。

同样，当PWM调速信号的高电平时间比例减少时，设备输出的亮度或速度也会相应减少。

例如，当PWM调速信号的占空比为50%时，设备输出的功率为输入功率的一半。

当PWM调速信号的占空比为80%时，设备输出的功率为输入功率的80%。

2.3 PWM调速的优势PWM调速具有以下几个优势： - 精准控制：通过调整PWM调速信号的占空比，可以实现对设备的精确控制，使设备的输出满足需求。

- 响应快速：由于PWM调速信号的周期较短，设备对控制信号的变化响应迅速，可以快速调整设备的状态。

- 节能降耗：PWM调速可以通过调整设备的工作状态来实现能量的节约和减少设备的耗损。

3. PWM调速的应用PWM调速广泛应用于各种电子设备中，如电机控制、LED 灯控制等。

下面介绍几个典型的PWM调速应用：3.1 电机控制电机控制是PWM调速的重要应用领域之一。

通过控制PWM信号的占空比，可以实现对电机转速的调节。

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子控制技术，用于调节电子设备中的电压、电流或者功率。

它通过调整信号的脉冲宽度来控制输出信号的平均功率。

本文将详细介绍PWM的工作原理及其应用。

一、脉冲宽度调制的基本原理脉冲宽度调制是通过改变信号的占空比来控制输出信号的平均功率。

占空比是指脉冲信号中高电平持续时间与一个周期的比值。

通过改变高电平持续时间的长短，可以改变信号的平均功率。

脉冲宽度调制的基本原理可以用以下步骤来描述：1. 选择一个固定频率的周期性信号作为基准信号。

2. 选择一个参考信号，该信号的幅值或者频率需要被调节。

3. 将参考信号与基准信号进行比较，生成一个脉冲信号。

4. 脉冲信号的高电平持续时间与参考信号的幅值或者频率成正比。

5. 将脉冲信号送入输出电路，通过滤波等处理，得到所需的输出信号。

二、脉冲宽度调制的应用脉冲宽度调制在各种电子设备和系统中广泛应用，以下是几个常见的应用例子：1. 机电控制脉冲宽度调制可以用于控制直流机电、交流机电和步进机电等各种类型的机电。

通过调整脉冲宽度，可以改变机电的转速和转向。

2. 电源调节脉冲宽度调制可以用于调节开关电源的输出电压。

通过改变脉冲宽度，可以控制开关管的导通时间，从而调节输出电压的大小。

3. LED亮度控制脉冲宽度调制可以用于控制LED的亮度。

通过改变脉冲宽度，可以改变LED的亮度级别，实现灯光的调光功能。

4. 音频放大器脉冲宽度调制可以用于音频放大器的设计。

通过调整脉冲宽度，可以控制音频信号的放大倍数，实现音量的调节。

5. 无线通信脉冲宽度调制可以用于无线通信系统中的调制和解调。

通过改变脉冲宽度，可以调节通信信号的频率和幅度，实现数据传输。

三、脉冲宽度调制的实现方法脉冲宽度调制可以通过不同的电路和芯片来实现。

以下是几种常见的实现方法：1. 555定时器555定时器是一种常用的集成电路，可以用于生成脉冲宽度调制信号。

通过调整电容和电阻的值，可以改变脉冲的频率和占空比。

变频技术之PWM调制技术与SPWM调制技术详解变频技术通过改变电力信号的频率来调节电动机、压缩机和其他电气设备的运行速度。

在实际应用中，变频器是变频技术的核心装置，而脉冲宽度调制（PWM）技术和正弦波脉宽调制（SPWM）技术是实现变频器控制的重要手段。

什么是PWM调制技术PWM调制技术通过控制脉冲信号的宽度，实现对输出电压的调节。

在变频技术中，PWM被广泛应用于变频器中，以控制电动机的速度和转矩输出。

通过改变脉冲信号的占空比（脉冲宽度与周期之比），可以实现对电动机的精确控制。

当需要增大输出电压时，增加脉冲信号的宽度；当需要减小输出电压时，减小脉冲信号的宽度。

这种方式使得电动机可以在不同负载条件下保持稳定的转速和扭矩输出。

同时，PWM调制技术还具有响应快、控制精度高、效率高等优点，被广泛应用于各种电力控制系统中。

PWM调制波形如图1所示：图1PWM调制波形PWM技术具有以下优点：高效性：由于PWM技术可以通过调整脉冲宽度来控制电机的输出电压和频率，因此可以实现电机在不同负载条件下的高效运行。

通过减小电机额定电压，PWM技术可以降低电机的功耗，提高整体效率。

精确控制：PWM技术具有响应速度快、控制精度高的特点。

通过微调脉冲宽度和周期，可以实现对电机转速和扭矩的精确调节，满足不同应用的需求。

减少机械冲击：PWM技术可以实现电机的软启动和软停止，减少了机械系统的冲击和磨损，延长了设备的使用寿命。

尽管PWM技术具有许多优点，但也存在一些局限性：谐波问题：PWM技术在产生脉冲信号时会引入谐波成分，可能对电力网络和其他设备造成干扰。

为了减少谐波，需要采取滤波和抑制措施，增加了系统的复杂性和成本。

开关损耗：PWM技术使用高频开关装置，开关的频繁操作会产生开关损耗。

这些损耗会转化为热能，需要适当的散热系统来冷却电路。

EMI干扰：由于高频开关操作，PWM技术可能会产生电磁干扰（EMI），对周围的电子设备和无线通信系统造成干扰。

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子调制技术，用于控制电子设备的输出功率、电流或电压。

它通过控制一个周期内脉冲的宽度来调整输出信号的平均功率。

在本文中，我们将详细介绍PWM的工作原理及其在电子设备中的应用。

1. PWM的工作原理PWM的工作原理基于脉冲信号的周期和占空比。

周期是指一个完整的脉冲信号的时间长度，而占空比是指脉冲信号中高电平部分的时间占整个周期的比例。

脉冲信号由一个周期性的方波和一个可变的占空比组成。

方波的周期决定了脉冲信号的频率，而占空比决定了脉冲信号的平均功率。

当占空比为0%时，脉冲信号为低电平；当占空比为100%时，脉冲信号为高电平；当占空比在0%和100%之间时，脉冲信号为高低电平的周期性切换。

2. PWM的应用PWM广泛应用于各种电子设备中，包括电机控制、LED亮度调节、音频放大器、电源调节等。

下面我们将分别介绍其中几个常见的应用场景。

2.1 电机控制在电机控制中，PWM被用于调整电机的转速和扭矩。

通过改变PWM信号的占空比，可以控制电机的平均功率输出。

当占空比较小的时候，电机的平均功率较低，转速较慢；当占空比较大的时候，电机的平均功率较高，转速较快。

因此，通过调整PWM信号的占空比，可以精确控制电机的转速和扭矩。

2.2 LED亮度调节PWM也被广泛应用于LED亮度调节。

通过改变PWM信号的占空比，可以控制LED的亮度。

当占空比较小的时候，LED的亮度较暗；当占空比较大的时候，LED的亮度较亮。

因此，通过调整PWM信号的占空比，可以实现LED的精确亮度调节。

2.3 音频放大器在音频放大器中，PWM被用于将模拟音频信号转换为数字脉冲信号。

通过改变PWM信号的占空比，可以调整音频信号的幅度。

然后，通过滤波器将数字脉冲信号转换为模拟音频信号。

因此，PWM在音频放大器中起到了重要的作用，可以实现音频信号的放大和调节。

2.4 电源调节PWM还被广泛应用于电源调节。

pwm(脉冲宽度调制)的工作原理、分类及其应用PWM（Pulse Width Modulation, 脉冲宽度调制）是一种通过改变电路输出高低电平的时间比例，来产生不同的输出电压或输出功率的调制技术。

它被广泛应用于电机控制、照明调节、电源管理等领域。

PWM的工作原理是通过给定一个周期，然后在每个周期内分配一个脉冲宽度，从而产生输出信号。

其输出信号的高低电平比例能够被改变，从而可以控制输出电流或电压的大小。

PWM技术的基本原理是：将所需控制的模拟信号与一个高频的脉冲信号进行比较，通过改变脉冲信号的占空比来控制模拟信号的大小。

根据输出信号的周期和脉冲宽度的变化方式，PWM可分为以下几种类型：1. 单极性PWM：输出信号只有高电平和低电平两种状态，不会出现中间状态。

单极性PWM输出的波形呈现方波状，行驶平稳，肉眼观测基本无抖动。

2. 双极性PWM：可以产生负电压的PWM输出方式，信号可以在赫兹周期内的0V ~ + Vcc 之间波动，同时也可以在0V ~ -Vcc之间波动。

3. 比例PWM：比例PWM是根据输入信号的幅值变化，改变信号高低电平比例的一种方式。

比例PWM输出的波形呈现类似圆形的波形，行驶上比单极性PWM要更稳。

PWM技术被广泛应用于各种领域，例如：1. 电机控制：具有比较器作用的PWM电路，可以通过对电机施加不同的电压和电流，实现电机转速、方向、扭矩等参数的控制。

2. 照明调节：通过调节灯具对PWM信号的响应能力来改变灯光亮度，实现明暗程度的调节。

3. 电源管理：PWM技术可以用来调节电源的输出电压和电流，实现负载的动态功率管理，增强电源的效率和稳定性。

总之，PWM技术是一种能够获取精确控制的调制技术，被广泛应用于各种领域，它在现代电子工业中的作用不可替代。

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子调制技术，用于控制电子设备中的电压和电流。

它通过调整脉冲的宽度来控制输出信号的平均电压值。

本文将详细介绍PWM的工作原理及其应用。

一、PWM的工作原理脉冲宽度调制是通过改变脉冲信号的占空比来控制输出信号的平均电压值。

占空比是指脉冲信号中高电平时间与一个周期的时间之比。

PWM的工作原理可以分为以下几个步骤：1. 生成基准信号：首先需要生成一个基准信号，通常为一个固定频率的方波信号。

这个基准信号的频率决定了PWM信号的刷新频率。

2. 设置调制信号：接下来，需要设置一个调制信号，它决定了输出信号的占空比。

调制信号可以是一个模拟信号或数字信号，它的幅度决定了输出信号的电压水平。

3. 比较器比较：将基准信号和调制信号输入到一个比较器中进行比较。

比较器会根据两个信号的大小关系生成一个PWM信号。

4. 输出PWM信号：根据比较器的输出，控制开关电路的开关状态，从而生成PWM信号。

当调制信号大于基准信号时，开关电路闭合，输出高电平；当调制信号小于基准信号时，开关电路断开，输出低电平。

二、PWM的应用脉冲宽度调制广泛应用于各种电子设备和系统中，以下是几个常见的应用场景：1. 电机控制：PWM可以用于控制电机的转速和转向。

通过改变PWM信号的占空比，可以调整电机的平均电压和电流，从而实现精确的速度和方向控制。

2. 照明控制：PWM可以用于调光灯光。

通过改变PWM信号的占空比，可以调整灯光的亮度。

这种调光方式具有高效节能和可调节亮度的优点。

3. 电源管理：PWM可以用于电源管理系统中的电压调节和能量转换。

通过控制开关电路的开关状态和占空比，可以实现高效的能量转换和电压稳定。

4. 音频处理：PWM可以用于音频信号的数字调制和解调。

通过将音频信号转换为PWM信号，可以实现高保真音频的传输和处理。

5. 通信系统：PWM可以用于数字通信系统中的调制和解调。

通过调整PWM 信号的占空比，可以实现高速数据传输和抗干扰性能。

脉冲宽度调制脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。

它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。

一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM进行编码。

多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。

许多微控制器内部都包含有PWM控制器。

例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。

占空比是接通时间与周期之比；调制频率为周期的倒数。

执行PWM操作之前，这种微处理器要求在软件中完成以下工作：* 设置提供调制方波的片上定时器/计数器的周期* 在PWM控制寄存器中设置接通时间* 设置PWM输出的方向，这个输出是一个通用I/O管脚* 启动定时器* 使能PWM控制器PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。

让信号保持为数字形式可将噪声影响降到最小。

噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。

对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。
