NE555PWM脉宽调制电路分析与实验

NE555简易直流电机PWM驱动电路的实现NE555是一种常用的集成电路，可以实现各种定时和脉冲宽度调制(PWM)应用。

在直流电机驱动中，使用NE555可以实现简易的PWM调速效果。

本文将详细介绍如何使用NE555实现直流电机的PWM驱动电路，并对其原理进行解释。

一般来说，直流电机通常需要调节电压或者频率来改变其转速。

而PWM调速就是通过调节脉冲的高电平时间与低电平时间的比例来实现对电机的速度控制。

接下来，我们将详细分析NE555的工作原理及其在直流电机PWM驱动中的应用。

首先，我们来了解一下NE555的基本工作原理。

NE555是一种8引脚的集成电路，主要由比较器、RS触发器、输出驱动器以及电源电压稳压器等组成。

在PWM调速应用中，NE555的输入电压Vcc连接至电源正极，引脚2和引脚6接地，引脚5连接电源负极，引脚4连接至电位器PI，辅助引脚1和7置空或者接地。

NE555的主要工作模式有两种：单稳态触发和多谐振荡器。

在直流电机PWM驱动中，我们将使用NE555的多谐振荡器模式来实现PWM调速功能。

多谐振荡器模式下，NE555输出方波信号，其周期和占空比可以通过引脚2和引脚6之间的电压比例来控制。

当引脚2电压高于引脚6时，输出高电平；当引脚2电压低于引脚6时，输出低电平。

接下来，我们将详细讲解如何使用NE555来实现直流电机的PWM驱动电路。

首先，我们需要连接一个电位器来调节占空比。

将电位器PI的中间脚连接至引脚6，一边脚连接至引脚5，另一边脚连接至电源负极。

通过调节电位器的旋钮，可以改变引脚6的电压，从而控制占空比。

同时，为了保护NE555和直流电机，我们还需要连接一个MOS管或者晶体管来作为输出驱动器。

将驱动器的基极或者门极连接至NE555的输出引脚3，将驱动器的集电极或者漏极连接至直流电机的正极，将驱动器的发射极或者源极连接至电源负极。

在NE555的多谐振荡器模式下，我们需要选择一个合适的电容和电阻来设置输出的频率和占空比。

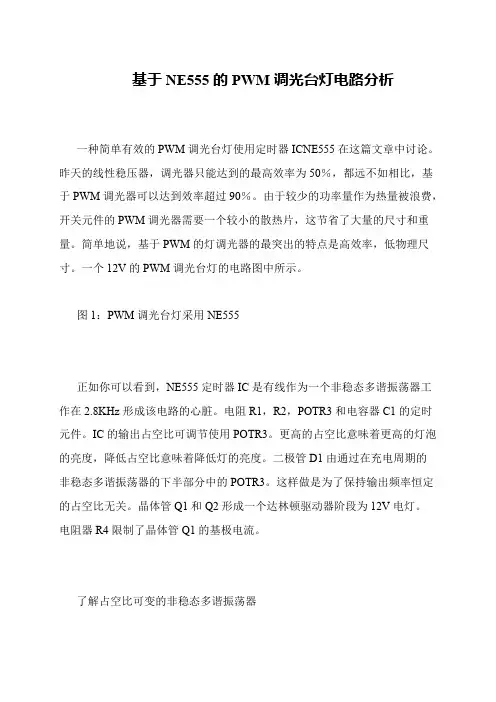

基于NE555的PWM调光台灯电路分析 一种简单有效的PWM调光台灯使用定时器ICNE555在这篇文章中讨论。

昨天的线性稳压器，调光器只能达到的最高效率为50％，都远不如相比，基于PWM调光器可以达到效率超过90％。

由于较少的功率量作为热量被浪费，开关元件的PWM调光器需要一个较小的散热片，这节省了大量的尺寸和重量。

简单地说，基于PWM的灯调光器的最突出的特点是高效率，低物理尺寸。

一个12V的PWM调光台灯的电路图中所示。

 图1：PWM调光台灯采用NE555 正如你可以看到，NE555定时器IC是有线作为一个非稳态多谐振荡器工作在2.8KHz形成该电路的心脏。

电阻R1，R2，POTR3和电容器C1的定时元件。

IC的输出占空比可调节使用POTR3。

更高的占空比意味着更高的灯泡的亮度，降低占空比意味着降低灯的亮度。

二极管D1由通过在充电周期的非稳态多谐振荡器的下半部分中的POTR3。

这样做是为了保持输出频率恒定的占空比无关。

晶体管Q1和Q2形成一个达林顿驱动器阶段为12V电灯。

电阻器R4限制了晶体管Q1的基极电流。

 了解占空比可变的非稳态多谐振荡器 正如我刚才所说，可变占空比非稳态多谐振荡器根据该电路NE555构成的基础和良好的知识就可以了是必不可少的设计这样的项目。

为了便于解释的时机侧的非稳态多谐振荡器是在下面的图重新绘制。

 图2：占空比可变的非稳态多谐振荡器 作为Rx和Ry分别表示上半部和下半部中的POTR3。

考虑的非稳态多谐振荡器的输出是高的起始时刻。

现在通过的路径R1，Rx和R2的电容器C1的电荷。

的下半部分的POTR3，即;Ry是出现场，由于二极管D1传递给它。

当电容器两端的电压达到Vcc的2/3，内部上部比较器翻转其输出，使得内部的触发器来切换其输出。

其结果是，非稳态多谐振荡器的输出端变为低电平。

在简单的话，非稳态多谐振荡器的输出保持为高，直到C1两端的电荷变得等于三分之二Vcc的，在这里它是根据公式T=0.67（R1+的Rx+R2）C1。

ne555实验报告NE555实验报告NE555是一种常用的集成电路，被广泛应用于定时器、脉冲发生器和脉冲宽度调制等电路中。

在本次实验中，我们将对NE555进行实验，以探究其工作原理和性能特点。

实验目的：1. 了解NE555的内部结构和工作原理；2. 掌握NE555的基本应用电路；3. 通过实验验证NE555的性能特点。

实验原理：NE555是一种集成电路，内部包含比较器、RS触发器、电压比较器和输出级驱动器等功能模块。

NE555的工作原理主要是通过外部电路控制电压比较器和RS 触发器的状态，从而实现定时和脉冲发生的功能。

实验材料：1. NE555集成电路芯片；2. 电阻、电容、开关等元器件；3. 示波器、数字万用表等测量仪器。

实验步骤：1. 搭建NE555的基本应用电路，如单稳态触发器、多谐振荡器等；2. 调节外部电路参数，观察NE555的输出波形和频率等性能指标；3. 使用示波器和数字万用表等测量仪器对NE555的工作状态进行实时监测。

实验结果：通过实验我们发现，NE555在不同的外部电路条件下，可以实现不同的定时和脉冲发生功能。

其输出波形可以是方波、三角波等不同形式，频率和占空比也可以通过外部电路调节。

NE555具有稳定的性能特点，适用于各种定时和脉冲发生的应用场景。

结论：NE555作为一种常用的集成电路，在电子电路设计中具有重要的应用价值。

通过本次实验，我们对NE555的工作原理和性能特点有了更深入的了解，为今后的电子电路设计和应用奠定了基础。

通过本次实验，我们对NE555的工作原理和性能特点有了更深入的了解，为今后的电子电路设计和应用奠定了基础。

NE555的应用范围非常广泛，可以用于定时器、脉冲发生器和脉冲宽度调制等电路中。

希望本次实验能够对大家有所帮助。

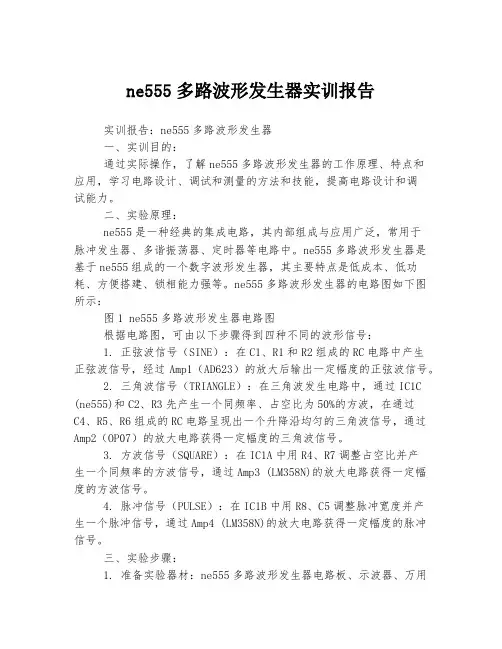

ne555多路波形发生器实训报告实训报告：ne555多路波形发生器一、实训目的：通过实际操作，了解ne555多路波形发生器的工作原理、特点和应用，学习电路设计、调试和测量的方法和技能，提高电路设计和调试能力。

二、实验原理：ne555是一种经典的集成电路，其内部组成与应用广泛，常用于脉冲发生器、多谐振荡器、定时器等电路中。

ne555多路波形发生器是基于ne555组成的一个数字波形发生器，其主要特点是低成本、低功耗、方便搭建、锁相能力强等。

ne555多路波形发生器的电路图如下图所示：图1 ne555多路波形发生器电路图根据电路图，可由以下步骤得到四种不同的波形信号：1. 正弦波信号（SINE）：在C1、R1和R2组成的RC电路中产生正弦波信号，经过Amp1（AD623）的放大后输出一定幅度的正弦波信号。

2. 三角波信号（TRIANGLE）：在三角波发生电路中，通过IC1C (ne555)和C2、R3先产生一个同频率、占空比为50%的方波，在通过C4、R5、R6组成的RC电路呈现出一个升降沿均匀的三角波信号，通过Amp2（OP07）的放大电路获得一定幅度的三角波信号。

3. 方波信号（SQUARE）：在IC1A中用R4、R7调整占空比并产生一个同频率的方波信号，通过Amp3 (LM358N)的放大电路获得一定幅度的方波信号。

4. 脉冲信号（PULSE）：在IC1B中用R8、C5调整脉冲宽度并产生一个脉冲信号，通过Amp4 (LM358N)的放大电路获得一定幅度的脉冲信号。

三、实验步骤：1. 准备实验器材：ne555多路波形发生器电路板、示波器、万用表、电源等。

2. 将电源线插入电源插座，开启电源。

3. 连接示波器的正负极到电路板上的相应接线柱，将示波器调整至适合的工作状态。

4. 将万用表接到电路板上，测量各个元器件的电压、电流等参数，检查电路工作状态是否正常。

5. 分别连接SINE、TRIANGLE、SQUARE、PULSE信号输出接口到测试终端或其他数字电路输入接口（如计数器、定时器等），测试各种波形信号的频率、幅度、占空比等性能指标，并与理论值进行比较。

NE555原理及其应用
在单稳态模式下，当触发引脚（TRIG）的电压低于第2/3Vcc时，输
出引脚（OUT）将输出高电平脉冲，其宽度由外部电容和电阻决定。

当触
发引脚上升到第1/3Vcc时，输出脉冲结束。

在车距模式下，当控制引脚（CTRL）低于第1/3Vcc时，NE555的输
出引脚保持低电平，当控制引脚高于第2/3Vcc时，输出引脚保持高电平。

在连续性模式下，NE555的输出引脚会根据触发引脚和放大器比较输
入电压决定输出状态。

1.时钟电路：NE555可以用来产生精确的时钟脉冲，用于驱动显示器、计数器等电路。

2.脉冲宽度调制（PWM）：通过改变外部电容和电阻，可以实现不同
脉冲宽度的PWM波形，用于控制电机、调光等应用。

3.电压控制振荡器（VCO）：通过改变外部电容和电阻，可以调整
NE555的频率范围，用于实现可变频率的振荡器。

4.模拟转数字转换器（ADC）：通过使用NE555的单稳态模式，可以
将一个输入电压转换为一个宽度可调的脉冲，再通过计数器等电路将其转
换为数字信号。

5.闪光灯电路：NE555可以用来控制LED或氙气灯的闪烁频率，用于
警示灯、摄影灯等应用。

总结起来，NE555是一款功能强大且灵活的定时器集成电路，可以广
泛应用于各种定时和脉冲控制应用中。

同时，它的设计简单，部件成本低廉，因此仍然被广泛应用在各种电子设备中。

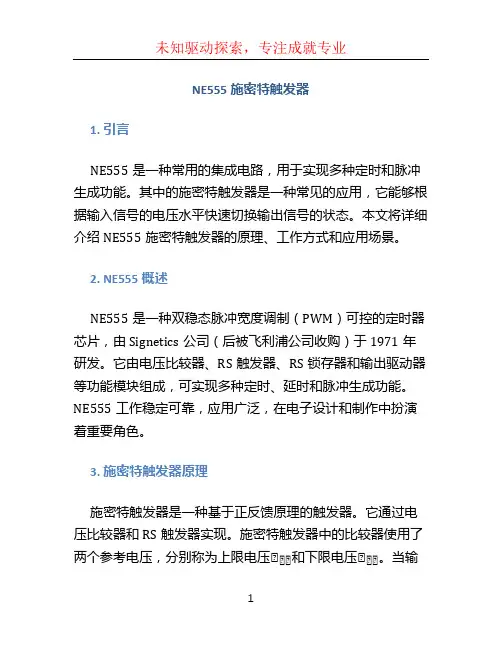

NE555施密特触发器1. 引言NE555是一种常用的集成电路，用于实现多种定时和脉冲生成功能。

其中的施密特触发器是一种常见的应用，它能够根据输入信号的电压水平快速切换输出信号的状态。

本文将详细介绍NE555施密特触发器的原理、工作方式和应用场景。

2. NE555概述NE555是一种双稳态脉冲宽度调制（PWM）可控的定时器芯片，由Signetics公司（后被飞利浦公司收购）于1971年研发。

它由电压比较器、RS触发器、RS锁存器和输出驱动器等功能模块组成，可实现多种定时、延时和脉冲生成功能。

NE555工作稳定可靠，应用广泛，在电子设计和制作中扮演着重要角色。

3. 施密特触发器原理施密特触发器是一种基于正反馈原理的触发器。

它通过电压比较器和RS触发器实现。

施密特触发器中的比较器使用了两个参考电压，分别称为上限电压V VV和下限电压V VV。

当输入信号上升到V VV时，输出从低电平切换到高电平。

当输入信号下降到V VV时，输出从高电平切换到低电平。

这样的比较器能够消除输入信号的噪声和抖动，并实现快速切换的输出信号。

4. NE555施密特触发器电路图和工作方式下面是NE555施密特触发器的电路图：+---+---++---|1 8|---+| | | |---+---|2 7|---|---| | NE555 |---+---|3 6|---|---| | | |+---|4 5|---++---+---+NE555的引脚功能说明如下： - 引脚1（GND）：接地引脚 - 引脚2（TRIG）：施密特触发器的输入引脚，通过施密特触发器的输出状态来改变 - 引脚3（OUT）：输出引脚，输出施密特触发器的状态 - 引脚4（RESET）：复位引脚 - 引脚5（CTRL）：电压控制引脚，通过改变引脚电压可以改变施密特触发器的状态 - 引脚6（THR）：上限电压参考引脚 - 引脚7（DIS）：输出禁用引脚 - 引脚8（VCC）：电源引脚NE555施密特触发器的工作方式如下： 1. 初始状态下，引脚2（TRIG）为低电平，引脚3（OUT）由电源引脚提供高电平输出，引脚6（THR）接地。

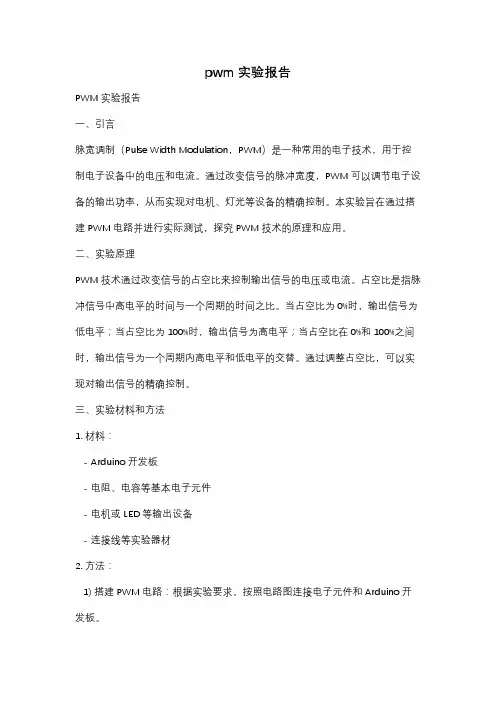

pwm实验报告PWM实验报告一、引言脉宽调制（Pulse Width Modulation，PWM）是一种常用的电子技术，用于控制电子设备中的电压和电流。

通过改变信号的脉冲宽度，PWM可以调节电子设备的输出功率，从而实现对电机、灯光等设备的精确控制。

本实验旨在通过搭建PWM电路并进行实际测试，探究PWM技术的原理和应用。

二、实验原理PWM技术通过改变信号的占空比来控制输出信号的电压或电流。

占空比是指脉冲信号中高电平的时间与一个周期的时间之比。

当占空比为0%时，输出信号为低电平；当占空比为100%时，输出信号为高电平；当占空比在0%和100%之间时，输出信号为一个周期内高电平和低电平的交替。

通过调整占空比，可以实现对输出信号的精确控制。

三、实验材料和方法1. 材料：- Arduino开发板- 电阻、电容等基本电子元件- 电机或LED等输出设备- 连接线等实验器材2. 方法：1) 搭建PWM电路：根据实验要求，按照电路图连接电子元件和Arduino开发板。

2) 编写程序：使用Arduino开发环境，编写程序控制PWM输出信号的占空比。

3) 实验测试：将输出设备连接到PWM输出引脚，通过改变占空比，观察输出设备的变化。

四、实验结果和分析在实验中，我们搭建了一个基本的PWM电路，并使用Arduino开发环境编写程序来控制PWM输出信号的占空比。

通过改变占空比，我们观察到输出设备的亮度或转速发生了变化。

在实验过程中，我们发现当占空比较小时，输出设备的亮度或转速较低；而当占空比较大时，输出设备的亮度或转速较高。

这是因为占空比的变化直接影响了输出信号的电压或电流大小，从而改变了输出设备的工作状态。

PWM技术在实际应用中具有广泛的用途。

例如，它可以用于电机控制，通过调整占空比来控制电机的转速和方向；它还可以用于灯光控制，通过调整占空比来调节灯光的亮度；此外，PWM技术还可以应用于电源管理、音频处理等领域。

五、实验总结通过本次实验，我们深入了解了PWM技术的原理和应用。

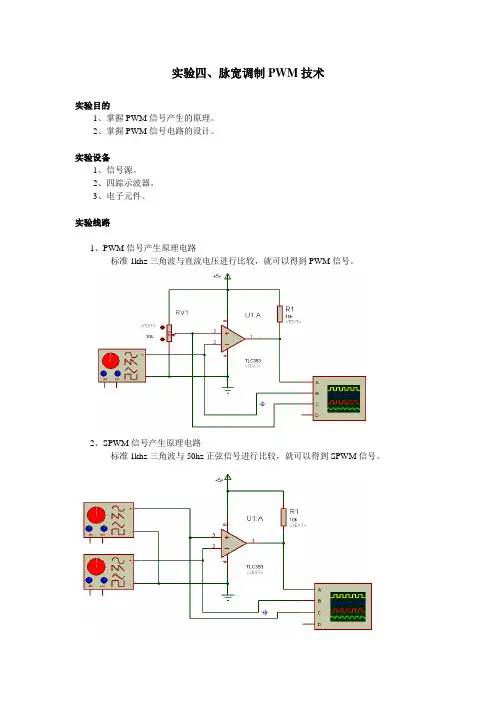

实验四、脉宽调制PWM技术
实验目的
1、掌握PWM信号产生的原理。

2、掌握PWM信号电路的设计。

实验设备
1、信号源。

2、四踪示波器。

3、电子元件。

实验线路
1、PWM信号产生原理电路
标准1khz三角波与直流电压进行比较，就可以得到PWM信号。

2、SPWM信号产生原理电路
标准1khz三角波与50hz正弦信号进行比较，就可以得到SPWM信号。

3、三角波产生电路
利用NE555电路和10k电阻、33nF电容就可以产生三角波，通过调节电阻改变频率。

4、PWM信号利用L298的H桥驱动DC电机
课堂设计
1、设计PWM驱动电路，在单电源供电的条件下，利用可调电阻，通过PWM和H桥
功率电路，对直流电动机进行双向速度的开环调节。

2、设计SPWM驱动电路，在单电源供电的条件下，利用可调电阻，驱动H桥产生频
率可调的正弦电压信号。

1.
2.
3.
4.。

常用pwm控制芯片及电路工作原理常用PWM控制芯片及电路工作原理一、引言脉宽调制（PWM）是一种常用的电子技术，用于控制电子设备的输出信号的占空比。

常见的PWM控制芯片和电路广泛应用于各个领域，如电机驱动、LED亮度控制、音频放大等。

本文将介绍几种常用的PWM控制芯片及其工作原理。

二、常用PWM控制芯片和电路1. NE555NE555是一种经典的PWM控制芯片，被广泛应用于各种电子设备。

其工作原理基于一个比较器和一个RS触发器构成的控制电路。

NE555通过调节电阻和电容的值，可以实现不同的调制周期和占空比。

2. ArduinoArduino是一种开源的单片机平台，它内置了PWM功能，可以通过编程来控制输出的PWM信号。

Arduino的PWM输出信号是通过改变数字输出引脚的电平和占空比来实现的。

通过编写代码，可以轻松地控制PWM信号的频率和占空比。

3. 555定时器与MOS管这种PWM控制电路的原理是利用NE555定时器和MOS管组成的开关电路。

NE555定时器负责产生固定频率的方波信号，而MOS管则根据方波信号的占空比进行开关控制。

通过调节NE555的电阻和电容值，可以实现不同的PWM频率和占空比。

4. 软件PWM软件PWM是通过编程实现的一种PWM控制方式，主要用于一些资源有限的单片机系统。

它通过周期性地改变输出引脚的电平和占空比来模拟PWM信号。

软件PWM的实现原理是使用定时器中断来触发状态改变，并通过软件计数器来控制占空比。

三、PWM控制原理PWM控制的基本原理是通过改变信号的占空比来控制输出的平均功率。

占空比是指PWM信号高电平的时间与一个周期的比值。

例如，如果一个PWM信号周期为1ms，高电平时间为0.5ms，则占空比为50%。

占空比越大，输出信号的平均功率越大。

PWM控制的工作原理是利用开关的方式，将输入电压分成若干个短时间段的高电平和低电平。

通过不同的高低电平时间比例，可以调节输出信号的平均功率。

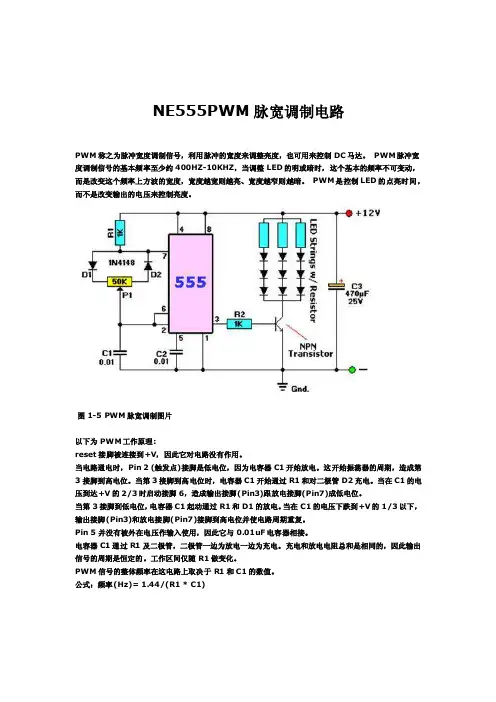

NE555PWM脉宽调制电路PWM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。

PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。

PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。

图1-5 PWM脉宽调制图片以下为PWM工作原理:reset接脚被连接到+V，因此它对电路没有作用。

当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C1开始放电。

这开始振荡器的周期，造成第3接脚到高电位。

当第3接脚到高电位时，电容器C1开始通过R1和对二极管D2充电。

当在C1的电压到达+V的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。

当第3接脚到低电位，电容器C1起动通过R1和D1的放电。

当在C1的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。

Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。

电容器C1通过R1及二极管，二极管一边为放电一边为充电。

充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。

工作区间仅随R1做变化。

PWM信号的整体频率在这电路上取决于R1和C1的数值。

公式：频率(Hz)= 1.44/(R1 * C1)利用555定时器实现宽范围脉宽调制器(PWM)脉宽调制器(PWM)常常用在开关电源(稳压)中,要使开关电源稳压范围宽(即输入电压范围大)，可利用555定时器构成宽范围PWM。

仅需把一个二极管和电位计添加到异步模式运转的555定时器上，就产生了一个带有可调效率系数为1%到99%的脉宽调制器(图1)。

它的应用包括高功率开关驱动的电动机速度控制。

图1：在555定时器电路中增加一个二极管和电位计可构成一个宽范围PWM。

/TD>这个电路的输出可以驱动MOSFET去控制通过电动机的电流，达到平滑控制电动机速度9 0%左右。

ne555实验报告NE555实验报告引言：NE555是一款经典的集成电路，被广泛应用于定时器、脉冲发生器、频率分频器等电子电路中。

本实验旨在通过实际操作NE555电路，深入了解其工作原理和特性。

一、实验目的本实验的主要目的有以下几点：1. 掌握NE555的引脚功能及工作原理；2. 理解NE555作为定时器的基本应用；3. 学会使用NE555构建简单的脉冲发生器。

二、实验原理NE555是一款8脚的集成电路，主要由比较器、RS触发器、RS锁存器和输出级组成。

通过对电路的引脚连接和外部元件的选择，可以实现不同的功能。

三、实验器材1. NE555芯片；2. 电阻、电容、二极管等元件；3. 电源、示波器、万用表等实验设备。

四、实验步骤1. 搭建基本的NE555定时器电路。

将NE555芯片插入实验板上，根据原理图连接电阻、电容和电源等元件。

2. 调节电源电压。

根据NE555的工作电压范围，选择适当的电源电压，并通过万用表测量电压值。

3. 测试NE555的工作频率。

将示波器连接到NE555的输出引脚上，调节电阻和电容的值，观察示波器上的波形变化，并记录下不同参数下的频率值。

4. 构建脉冲发生器。

在基本的NE555定时器电路的基础上，添加电阻、电容和二极管等元件，实现脉冲发生器的功能。

通过示波器观察输出的脉冲波形，并记录下不同参数下的频率、占空比等数值。

五、实验结果与分析通过实验，我们得到了NE555在不同参数下的工作频率和脉冲波形。

根据实验数据，我们可以分析NE555的特性和性能。

首先，NE555的工作频率与电阻和电容的值有关。

当电阻值较大或电容值较小时，工作频率较低；反之，工作频率较高。

这是因为NE555的内部电路通过电阻和电容的充放电过程来实现定时功能。

其次，NE555作为脉冲发生器时，其输出波形的频率和占空比也与电阻和电容的值密切相关。

通过调节电阻和电容的数值，可以实现不同频率和占空比的脉冲波形。

六、实验总结本实验通过实际操作NE555电路，深入了解了其工作原理和特性。

PWM控制均可调模块
【简要说明】
一、尺寸：45mmX25mmX23mm
二、主要芯片：NE555
三、工作电压：直流4V~12V
四、特点：
1、占空比可调（0%~100%）
2、可间接控制直流电机调速
3、带开关电位器可控制开关。

适用场合：单片机学习、电子竞赛、产品开发、毕业设计。

【图片展示】
【占空比】
占空比（Duty Cycle）有如下含义：１)在一串脉冲串中，正脉冲的持续时间与脉冲总周期的比值。

例如：脉冲宽度1μs，信号周期4μs的脉冲串，其占空比为0.25。

在开关电源测试中，占空比的定义就属于这一类。

下面是占空比在其它场合的定义，供参考 2)在一段连续工作时间内脉冲占用的时间与总时间的比值。

在CVSD调制（continuously variable slope delta modulation）中，比特“1”的平均比例（未完成）。

３)在周期型的现象中，现象发生的时间与总时间的比。

4)负载周期在中文成语中有句话可以形容：“三天打鱼，两天晒网”，则负载周期为0.60, 暨：三天/(三天+二天) = 3/(3+2) = 0.6。

一、介绍NE555芯片NE555芯片是一种集成电路，常被用于脉冲信号发生电路中。

它由双稳态触发器、比较器、电压控制的脉冲发生器和输出级组成，拥有广泛的应用范围。

二、NE555芯片脉冲信号发生电路原理NE555芯片以外部电容和电阻为控制元件，通过调整电容和电阻的数值，可以实现不同频率和占空比的脉冲信号发生。

NE555芯片内部的比较器不断检测电容的电压变化，直至电压达到一定值，输出一个脉冲信号。

三、NE555芯片在实际应用中的作用NE555芯片脉冲信号发生电路可用于计时器、频率测量仪、波形发生器、脉冲调制和解调、电压变换等各种领域。

其产生的脉冲信号具有稳定性高、频率范围宽、占空比可调、输出电流大等特点。

四、NE555芯片脉冲信号发生电路的应用实例1.计时器NE555芯片与外部电容和电阻组成的脉冲信号发生电路，可用于制作简易的计时器。

通过调整电容和电阻的数值，可以实现从几毫秒到几分钟不等的计时功能。

2.脉冲调制解调NE555芯片产生的脉冲信号可被应用于通信领域的脉冲调制和解调。

利用NE555芯片的稳定性和频率可调的特点，可以实现各种调制方式的信号产生。

3.波形发生器NE555芯片也可用作简易的波形发生器，产生矩形波、三角波等不同类型的波形信号。

通过外部电路的调整，可以实现不同频率和幅度的波形输出。

五、NE555芯片脉冲信号发生电路的未来发展随着科技的不断进步，NE555芯片脉冲信号发生电路在电子领域仍有广阔的应用前景。

未来，随着芯片制造工艺的不断改进和集成度的提高，NE555芯片脉冲信号发生电路将更加小巧、稳定、功耗更低，能够应用到更多的领域中。

六、结论NE555芯片脉冲信号发生电路作用着电子技术领域的发展。

它在各个领域的广泛应用，使得我们的生活和工作变得更加便利和高效。

随着技术的不断进步，我们相信NE555芯片脉冲信号发生电路将会有更广阔的应用前景。

七、NE555芯片脉冲信号发生电路的优缺点1. 优点NE555芯片作为脉冲信号发生电路有着诸多优点。

ne555调光电路原理NE555调光电路原理1. 引言在电子设备的控制和调节中，调光电路起着重要的作用。

NE555调光电路是一种常见且实用的调光电路。

本文将从浅入深地解释NE555调光电路的原理。

2. NE555简介NE555是一种集成电路，也被称为时钟驱动器或定时器。

它被广泛应用于定时、脉冲和波形生成等领域。

在调光电路中，NE555被用来控制灯光的亮度。

3. NE555调光电路基本原理NE555调光电路的基本原理是利用NE555的PWM（脉宽调制）功能来调节输出信号的占空比，从而实现亮度的调节。

NE555的PWM功能PWM是一种通过改变信号的占空比来控制输出功率的方法。

NE555可以以一定的频率发出方波信号，通过调节方波的高电平持续时间与周期的比值，即占空比，来控制输出信号的平均功率。

NE555调光电路原理NE555调光电路由NE555和一定数量的外部元件组成。

其中，NE555被配置为单稳态多谐振荡器。

通过调整电阻和电容的值，可以改变NE555的工作频率和占空比。

调光电路的基本思路是通过控制NE555的占空比来控制输出电平的高低，从而改变灯光的亮度。

一般来说，占空比越大，灯光越亮，占空比越小，灯光越暗。

4. NE555调光电路的实现步骤以下是NE555调光电路的实现步骤：1.连接电路的电源和地线。

2.将NE555引脚1接地。

3.将NE555引脚8接电源。

4.连接电容和电阻，控制NE555的频率和占空比。

5.连接输出节点和负载（灯光）。

6.调整电容和电阻的值，以达到期望的亮度效果。

5. 总结NE555调光电路是一种常见且实用的调光电路，通过控制NE555的占空比来实现灯光的调节。

本文简要介绍了NE555调光电路的基本原理和实现步骤。

希望本文能帮助读者更好地理解NE555调光电路，并在实践中应用。

6. NE555调光电路的优缺点NE555调光电路具有以下优点：•简单易懂：NE555调光电路的连接和操作相对简单，不需要过多的专业知识。

pwm驱动mos管电路设计PWM驱动MOS管电路设计PWM（脉冲宽度调制）驱动MOS管电路常用于直流电机、LED灯等场合，可通过控制PWM的占空比来调节输出电压或电流。

以下介绍一种基本的PWM驱动MOS管电路设计。

1. 电源部分：使用直流电源供电，电压根据MOS管和负载的需要而定。

一般使用12V或24V的电源。

2. 控制部分：使用NE555等计时器芯片产生PWM信号。

具体电路图如下：控制部分由NE555计时器组成，C1、R1和R2组成了NE555的外部电容电阻网络，控制NE555的输出频率。

通过改变R2的值可以控制频率，从而控制PWM的周期。

同时，R3调节占空比，G1为电平转换芯片，将NE555产生的5V的PWM信号转变成10V或12V的高电平信号，以控制MOS管的开关。

3. 驱动部分：使用IRF540 MOS管作为开关管，输入PWM信号控制MOS管的开关，从而控制负载的输出。

具体电路图如下：驱动部分由IRF540 MOS管组成，通过观察IRF540的规格书，可知其栅极驱动电压为10V，因此需要将G1输出的10V高电平信号输入到MOS管的栅极，控制开关。

同时，需要在MOS管与负载之间加入一个负载保护二极管D1，避免负载反复拉高或拉低，烧坏MOS管。

注意事项：1. 按照电路图正确连接电路，特别是进行端口连接时，不要使用多余的导线或跳线。

2. 选择合适的MOS管和负载，确认电路功率和电流是否符合计划需求。

3. 采用合适的散热措施，保证MOS管正常工作温度。

以上就是PWM驱动MOS管电路的设计，希望对您有所帮助。

将555定时器转换为脉宽调制器的模拟开关-设计应用本设计实例描述一种新方法，用一只基于555定时器的自激振荡器产生一个占空比可变波形。

该电路有宽的调制范围，可在很宽的占空比值范围内作高度线性化控制，出色的线性使它适合基于PWM （脉冲宽度调制）的控制应用。

图1为基本电路，工作原理如下：当IC1的输出为高电平时，开关S1闭合，而IC1的内部放电开关S2打开。

电容器C1通过R1和R2充电。

当IC1输出为低电平时，S1打开，而S2闭合，C1通过R2和R3放电。

一般配置对固定值占空比能很好地工作。

如要获得一个连续可变的占空比，可按图2将一个电位器R4连接到R1、R2和R3的公共节点上。

输出波形的占空比DTC遵守下列公式：DTC=(R1+R2+RVAR)/(R1+2R2+R3+RPOT)，其中RPOT是电位器的端至端电阻，而RVAR是动片和R1之间的电阻。

如公式所示，DTC 对RVAR 呈线性关系。

开关S1是一只4066 CMOS四芯双通SPST开关IC2中的一组开关。

可以用图3中的电路评估占空比的线性度。

一个旋转开关和一组带抽头的串联16kΩ电阻器提供一个10 kHz信号，有九个分立的等间隔占空比值（范围从2% ~ 98%）。

如要得到的结果，可以用5 1的数字万用表匹配电阻器R4 ~ R11的值，并用Tektronix 3012示波器或其它相应仪器采集DTC数据。

微软的Excel电子表软件含有一个线性分析，它可以对占空比测量返回下列趋势线：DTC=0.7565×RVAR+2.1548；R2=1。

R2的值为1，因为Excel的计算显示转换函数是完美的线性。

开关S1的导通电阻和泄漏电流都对DTC与RVAR公式的斜率与截距有轻微影响，但公式仍保持严格的线性。

只使用IC2中四个开关的一个可消除泄漏影响以及其它电路使用剩余开关所带来的串扰问题。

另外，电阻网络使用适量低阻值可以进一步降低泄漏电流对电路性能的影响。

555 pwm 频率真空比独立
555 PWM是一种利用555计时器芯片来产生脉宽调制（PWM）信号的技术。

PWM信号是一种周期性的方波信号，其占空比（duty cycle）表示高电平的时间占整个周期的比例。

而频率表示PWM信号的周期，即单位时间内发生的周期数。

在555 PWM中，频率可以通过调整电路中的电阻和电容值来
实现。

真空比（duty cycle）是PWM信号中高电平持续时间与整个周期的比例。

它决定了PWM信号的平均电压。

独立（independent）表示555 PWM可以独立地产生PWM信号，不需要外部设备或控制器的干预。

这使得555 PWM非常
适用于需要产生PWM信号的电路和应用。

NE555占空比可调电路归纳R1R2'工作原理：控制占空比实际上就是要控制电容C1的充放电时间，依据电路图C1充电由0到2/3V CC3脚输出高电平，电容放电由2/3V CC降到1/3V CC输出低电平，故只要控制好C1充放电回路就可以控制C1充放电时间进而控制输出波形的占空比。

f =1/0.7C(R1+R2) 注：C为图中C1R1、R2为图中标记为红色的R1'、R2'图例分析：充电回路，电流经过R1到达电位器由滑片流出，经过D2为电容C1充电。

电容充放电时间是一个RCln2的指数函数约等于0.7RC,而调节占空比C必须一定，故只有R是决定占空比的变量，图中红色标记的R1'为充电回路电阻，决定充电时间，电阻越大充点时间越长，输出高电平时间越长。

当R1=R2时充电时间等于放电时间，输出方波，占空比：50%当R1=R2时充放电回路电阻和不变，即电路中总电阻（R1+R2）不变，由公式可得频率不变，改变电阻器RP阻值可调节波形占空比，调节范围由RP总阻值大小决定。

R1、R2可以是固定电阻，这里设置为电位器的目的是为了扩大输出频率，调节R1、可以增加高电平的占空比，此法是用在要求频率不变调节RP占空比还达不到要求时用到，增加R1阻值x达到要求的高电平的占空比，然后减小R1阻值x这样就保持了频率不变，通俗地讲就是在一个周期内减少低电平持续时间去增加高电平持续时间。

但实际电路中很难调准，不推荐使用。

实际电路调试实物参数：R1:电位器253 （调节输出频率，RP、R2一定，阻值越大高电平持续时间越长）RP:电位器103 （在频率一定情况下，可调节输出波形的占空比。
