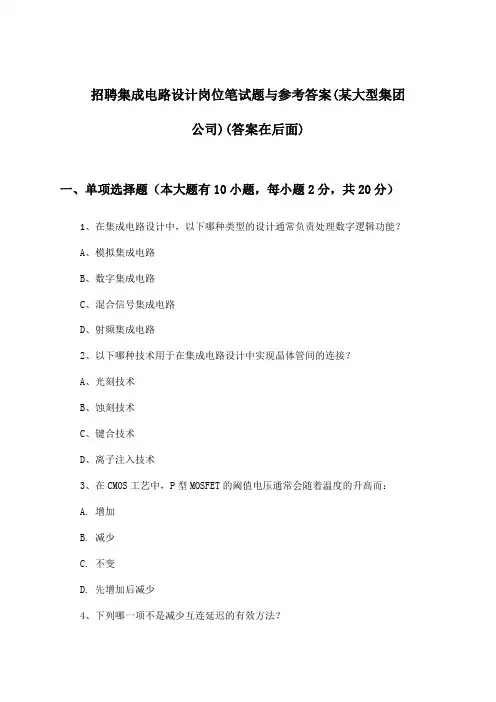

招聘集成电路设计岗位笔试题与参考答案(某大型集团公司)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在集成电路设计中，以下哪种类型的设计通常负责处理数字逻辑功能？A、模拟集成电路B、数字集成电路C、混合信号集成电路D、射频集成电路2、以下哪种技术用于在集成电路设计中实现晶体管间的连接？A、光刻技术B、蚀刻技术C、键合技术D、离子注入技术3、在CMOS工艺中，P型MOSFET的阈值电压通常会随着温度的升高而：A. 增加B. 减少C. 不变D. 先增加后减少4、下列哪一项不是减少互连延迟的有效方法？A. 使用更细的金属线B. 使用更高介电常数的绝缘材料C. 减少金属层之间的距离D. 使用铜代替铝作为互连线材料5、集成电路设计中，以下哪种工艺主要用于制造CMOS（互补金属氧化物半导体）逻辑电路？A. 双极型工艺B. 金属氧化物半导体工艺C. 双极型/金属氧化物半导体混合工艺D. 双极型/CMOS混合工艺6、在集成电路设计中，以下哪个参数通常用来描述晶体管的开关速度？A. 饱和电压B. 输入阻抗C. 开关时间D. 集成度7、在集成电路设计中，用于描述电路逻辑功能的硬件描述语言不包括以下哪一种？A. VerilogB. VHDLC. C++D. SystemVerilog8、下列选项中，哪一个不是ASIC（专用集成电路）设计流程中的一个阶段？A. 逻辑综合B. 布局布线C. 系统集成D. 物理验证9、以下哪种工艺技术通常用于制造高性能的集成电路？A. 混合信号工艺B. CMOS工艺C. GaN（氮化镓）工艺D. BiCMOS工艺二、多项选择题（本大题有10小题，每小题4分，共40分）1、在CMOS工艺中，关于阱（well）的概念，下列说法正确的有：A. NMOS晶体管通常位于P型阱中B. PMOS晶体管通常位于N型阱中C. N阱用于隔离不同区域的晶体管，防止电流泄露D. P阱可以与N阱共存于同一层硅片上而不会相互影响2、关于集成电路版图设计中的DRC（Design Rule Check）规则，下列哪些陈述是正确的？A. DRC规则是为了确保电路性能优化B. DRC规则定义了最小特征尺寸、最小间距等制造限制C. 违反DRC规则可能会导致制造缺陷，如短路或开路D. DRC规则在所有半导体制造工艺中都是相同的3、关于集成电路设计，以下哪些是典型的电路设计类型？（）A、模拟电路设计B、数字电路设计C、混合信号电路设计D、射频电路设计E、光电子电路设计4、在集成电路设计中，以下哪些因素会影响电路的功耗？（）A、晶体管的工作状态B、电源电压C、电路的复杂度D、芯片的温度E、外部负载5、在集成电路设计过程中，下列哪些技术用于提高电路的性能？A. 使用更先进的制程技术B. 优化电路布局减少信号延迟C. 增加电源电压以提升速度D. 减少电路层数降低制造成本E. 应用低功耗设计方法6、下列哪些是实现CMOS逻辑门时需要考虑的关键因素？A. 输入电平的阈值B. 输出驱动能力C. 功率消耗D. 静态电流消耗E. 电路的工作频率7、以下哪些技术或方法属于集成电路设计中的模拟设计领域？（）A. 信号处理算法B. 逻辑门电路设计C. 模拟电路仿真D. 功耗分析E. 版图设计8、在集成电路设计中，以下哪些步骤是进行版图设计的必要阶段？（）A. 电路原理图设计B. 布局规划C. 逻辑分割D. 布局布线E. 版图检查9、在CMOS工艺中，影响MOSFET阈值电压的因素有哪些？A. 氧化层厚度B. 衬底掺杂浓度C. 栅极材料类型D. 源漏区掺杂浓度E. 温度F. 器件尺寸三、判断题（本大题有10小题，每小题2分，共20分）1、集成电路设计岗位的工程师需要具备扎实的数学基础和电子工程知识。

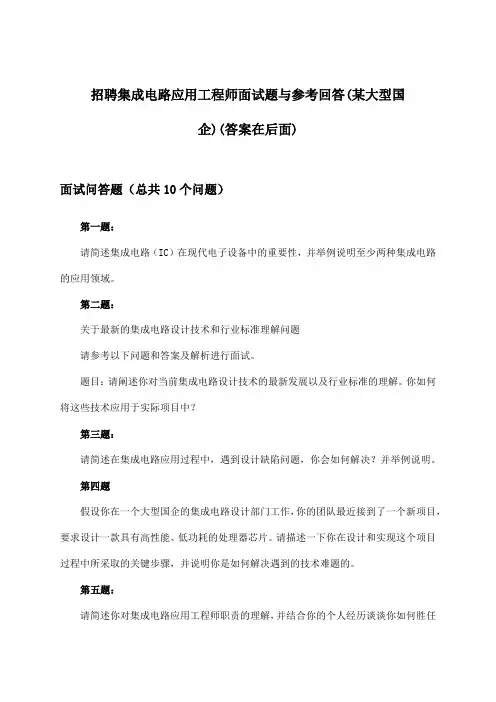

招聘集成电路应用工程师面试题与参考回答(某大型国企)(答案在后面)面试问答题（总共10个问题）第一题：请简述集成电路（IC）在现代电子设备中的重要性，并举例说明至少两种集成电路的应用领域。
第二题：关于最新的集成电路设计技术和行业标准理解问题请参考以下问题和答案及解析进行面试。
题目：请阐述你对当前集成电路设计技术的最新发展以及行业标准的理解。
你如何将这些技术应用于实际项目中？第三题：请简述在集成电路应用过程中，遇到设计缺陷问题，你会如何解决？并举例说明。
第四题假设你在一个大型国企的集成电路设计部门工作，你的团队最近接到了一个新项目，要求设计一款具有高性能、低功耗的处理器芯片。
请描述一下你在设计和实现这个项目过程中所采取的关键步骤，并说明你是如何解决遇到的技术难题的。
第五题：请简述你对集成电路应用工程师职责的理解，并结合你的个人经历谈谈你如何胜任这一职位。
第六题请简述集成电路（IC）在现代电子设备中的重要性，并说明至少5种不同的集成电路类型及其主要应用。
第七题假设您正在负责一个新项目的集成电路设计工作，项目中需要使用一种新型的化合物半导体材料。
请您描述一下这种材料的特点，并说明它可能对项目的影响。
第八题：在集成电路设计和应用过程中，面对不同的技术挑战和市场需求，你如何保持创新并推动项目进展？请分享你的经验和策略。
第九题假设您在一个大型国企负责一个新的集成电路应用项目的设计工作，您会如何确保项目按时完成并满足所有质量要求？1.明确项目目标和计划：2.制定详细的工作计划：3.选择合适的团队成员：4.实施有效的沟通机制：5.采用敏捷开发方法：6.进行风险管理：7.持续的质量控制：8.获得客户反馈并进行迭代改进：9.利用项目管理工具：第十题请简述集成电路（IC）在现代电子设备中的重要性，并举例说明至少两种集成电路的应用领域。
招聘集成电路应用工程师面试题与参考回答(某大型国企)面试问答题（总共10个问题）第一题：请简述集成电路（IC）在现代电子设备中的重要性，并举例说明至少两种集成电路的应用领域。
招聘面试 IC设计面试笔试题目笔试/面试题目集合分类--IC设计基础1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。
（仕兰微面试题目）2、FPGA和ASIC的概念，他们的区别。
（未知）答案：FPGA是可编程ASIC。
ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。
根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。
与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。

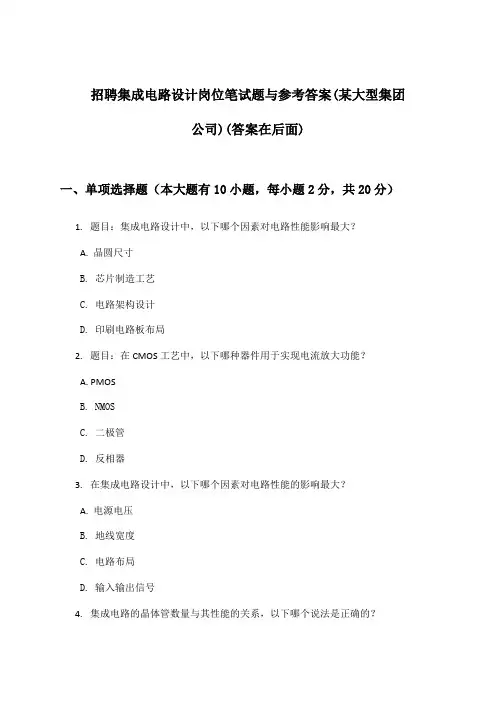

招聘集成电路设计岗位笔试题与参考答案(某大型集团公司)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1.题目：集成电路设计中，以下哪个因素对电路性能影响最大？A. 晶圆尺寸B. 芯片制造工艺C. 电路架构设计D. 印刷电路板布局2.题目：在CMOS工艺中，以下哪种器件用于实现电流放大功能？A. PMOSB. NMOSC. 二极管D. 反相器3.在集成电路设计中，以下哪个因素对电路性能的影响最大？A. 电源电压B. 地线宽度C. 电路布局D. 输入输出信号4.集成电路的晶体管数量与其性能的关系，以下哪个说法是正确的？A. 晶体管数量越多，性能越好B. 晶体管数量越多，性能越差C. 晶体管数量适中，性能最佳D. 晶体管数量与性能无关5.在集成电路设计中，哪个过程是为了验证设计的正确性？A. 电路设计B. 制程模拟C. 芯片测试D. 设计验证6.在集成电路设计中，以下哪个因素是影响功耗的主要因素？A. 芯片尺寸大小B. 工作频率高低C. 电路设计复杂度D. 环境温度高低7、在集成电路设计中，以下哪种技术常用于降低功耗？（）A. 增加时钟频率B. 优化布线结构C. 增加晶体管数量D. 优化算法设计以减少运算次数8、关于数字集成电路的下列说法中，哪项是不正确的？（）A. 数字集成电路通过逻辑门电路实现数字信号的传输和处理。
B. 数字集成电路只能处理二进制信号。
C. 数字集成电路的设计和制造都需要先进的工艺和严格的标准。
D. 数字集成电路不适用于大规模生产，因为生产成本较高。
9.在集成电路设计中，以下哪个工具常用于逻辑综合？A. CAD工具B. 仿真器C. 物理验证工具D. 编程语言编译器 10. 集成电路设计中的时钟树结构有何作用？A. 减少布线资源B. 优化布线路径C. 提高电路性能D. 增加电路功耗二、多项选择题（本大题有10小题，每小题4分，共40分）1.关于集成电路设计流程，下列说法正确的是：A. 集成电路设计首要步骤是电路原理图设计。
集成电路版图设计考试题⽬1、集成电路版图设计师共设 4 个等级，分别是__版图设计员__、__助理版图设计师__、__版图设计师__、__⾼级版图设计师__。
2、元素周期表中⼀些元素（如硅锗）的电学特性介于⾦属与⾮⾦属之间，叫__半导体__。
3、标准双极⼯艺基区⽅块电阻的典型范围为__100 ~ 200 ?/□__。
4、发射区电阻必须置于适合的隔离岛中，通常的做法是发射区电阻制作在基区扩散内，基区扩散⼜制作在⼀个__N阱__内。
5、在零偏压下，这种电容能提供较⼤的单位⾯积电容（典型值为 0.8fF/um2）,但这种电容会随着反偏电压的增⼤⽽逐渐__减⼩__。
6、使⽤⾼介电常数的电介质，利⽤相对较⼩的区域制作__⼤电容器__。
7、结电容通常作在隔离岛内，隔离岛必须制作接触以确保集电结__反偏__，该接触也是的集电结和发射结并联，从⽽增⼤了总电容。
8、品质因数的⼀般性原则寄⽣效应越⼩，Q__越⼤__。
9、集电极开路时发射结击穿电压表⽰为 VEBO。
对于标准双极型⼯艺制造的 NPN晶体管，VEBO⼤约 __7V__左右。
10、当 NPN 晶体管的发射结和集电结都处于正偏时就会进⼊__饱和⼯作__状态。
11、发射结齐纳⼆极管的发射区通常为圆形或椭圆形。
采⽤圆形是为了防⽌发射区拐⾓处的__电场增强__。
12、使⽤N型外延层，必须加⼊深的轻掺杂P型扩散区⽤于制作 __NMOS___ 晶体管13、MOS晶体管是__4__端器件。
14、器件的⼏何图形加⼯精确的介质物理学对图像的⼤⼩和__层次__15、集成电路版图设计步骤：__线路图__、___版图__、__DRC__、__LVS__16、LayOut的含义是指：___版图__17、集成电阻通常由扩散或者沉淀层形成，通常可以⽤厚层⼀定的薄膜作为模型，因此习惯上把电阻率和厚度合成⼀个单位，称为__⽅块电阻__。
18、由于其较⼩的⽅块电阻，发射区是唯⼀适合于制作较⼩电阻（0.5 ~ 100?）的区域。

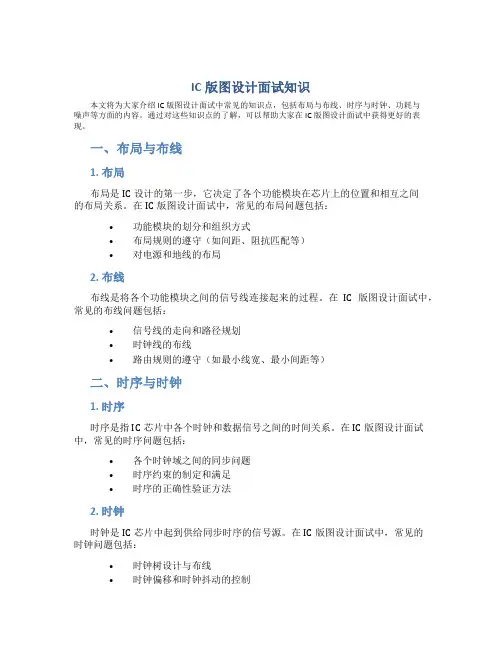

IC版图设计面试知识本文将为大家介绍IC版图设计面试中常见的知识点，包括布局与布线、时序与时钟、功耗与噪声等方面的内容。
通过对这些知识点的了解，可以帮助大家在IC版图设计面试中获得更好的表现。
一、布局与布线1. 布局布局是IC设计的第一步，它决定了各个功能模块在芯片上的位置和相互之间的布局关系。
在IC版图设计面试中，常见的布局问题包括：•功能模块的划分和组织方式•布局规则的遵守（如间距、阻抗匹配等）•对电源和地线的布局2. 布线布线是将各个功能模块之间的信号线连接起来的过程。
在IC版图设计面试中，常见的布线问题包括：•信号线的走向和路径规划•时钟线的布线•路由规则的遵守（如最小线宽、最小间距等）二、时序与时钟1. 时序时序是指IC芯片中各个时钟和数据信号之间的时间关系。
在IC版图设计面试中，常见的时序问题包括：•各个时钟域之间的同步问题•时序约束的制定和满足•时序的正确性验证方法2. 时钟时钟是IC芯片中起到供给同步时序的信号源。
在IC版图设计面试中，常见的时钟问题包括：•时钟树设计与布线•时钟偏移和时钟抖动的控制•时钟功耗和噪声的优化三、功耗与噪声1. 功耗功耗是IC芯片在工作过程中所消耗的电能。
在IC版图设计面试中，常见的功耗问题包括：•功耗优化的方法和策略•功耗的估算和计算•功耗的控制和管理2. 噪声噪声是IC芯片中由于电信号传输和耦合引起的干扰信号。
在IC版图设计面试中，常见的噪声问题包括：•噪声源的定位和分析•噪声的模拟和仿真•噪声的抑制和消除结语本文对IC版图设计面试中常见的知识点进行了简要介绍，包括布局与布线、时序与时钟、功耗与噪声等方面的内容。
希望通过这些知识点的了解，可以帮助大家在IC版图设计面试中更好地展示自己的能力和水平。

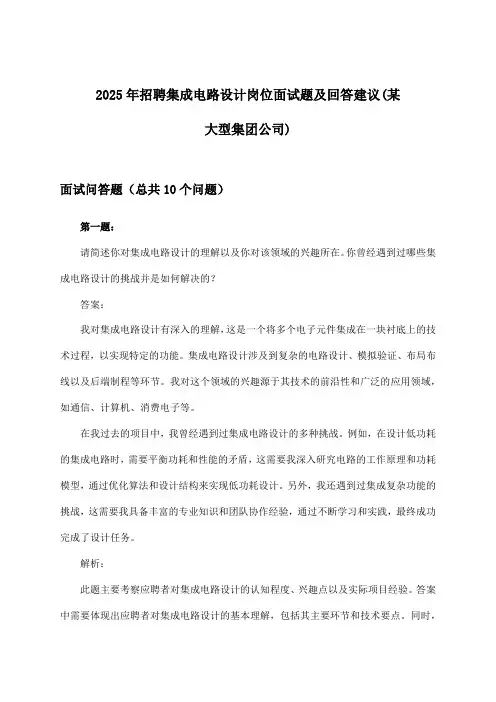

2025年招聘集成电路设计岗位面试题及回答建议(某大型集团公司)面试问答题（总共10个问题）第一题：请简述你对集成电路设计的理解以及你对该领域的兴趣所在。
你曾经遇到过哪些集成电路设计的挑战并是如何解决的？答案：我对集成电路设计有深入的理解，这是一个将多个电子元件集成在一块衬底上的技术过程，以实现特定的功能。
集成电路设计涉及到复杂的电路设计、模拟验证、布局布线以及后端制程等环节。
我对这个领域的兴趣源于其技术的前沿性和广泛的应用领域，如通信、计算机、消费电子等。
在我过去的项目中，我曾经遇到过集成电路设计的多种挑战。
例如，在设计低功耗的集成电路时，需要平衡功耗和性能的矛盾，这需要我深入研究电路的工作原理和功耗模型，通过优化算法和设计结构来实现低功耗设计。
另外，我还遇到过集成复杂功能的挑战，这需要我具备丰富的专业知识和团队协作经验，通过不断学习和实践，最终成功完成了设计任务。
解析：此题主要考察应聘者对集成电路设计的认知程度、兴趣点以及实际项目经验。
答案中需要体现出应聘者对集成电路设计的基本理解，包括其主要环节和技术要点。
同时，还需要展示应聘者在面对挑战时的应对策略和项目经验，以证明其具备解决实际问题的能力。
第二题假设你加入我们公司担任集成电路设计工程师，您认为在这个岗位上，最重要的技能和素质是什么？请结合你的经验或专业知识谈谈。
答案及解析：在集成电路设计岗位上，我认为最重要的技能和素质是深厚的电子工程、微电子学或相关领域的理论基础，同时需具备良好的问题解决能力、创新思维以及团队合作精神。
首先，扎实的理论基础是从事集成电路设计的前提。
这包括对半导体物理、电路原理、数字逻辑、模拟电路等核心知识的深入理解。
只有具备了这些基础知识，才能更好地理解和应对设计过程中遇到的各种问题。
其次，问题解决能力至关重要。
集成电路设计往往涉及到复杂的算法和优化问题，需要设计者能够迅速定位问题并提出有效的解决方案。
这要求设计者具备敏锐的洞察力和分析能力，能够从复杂的信息中提炼出关键点，并运用逻辑思维和创新方法找到最佳的设计方案。

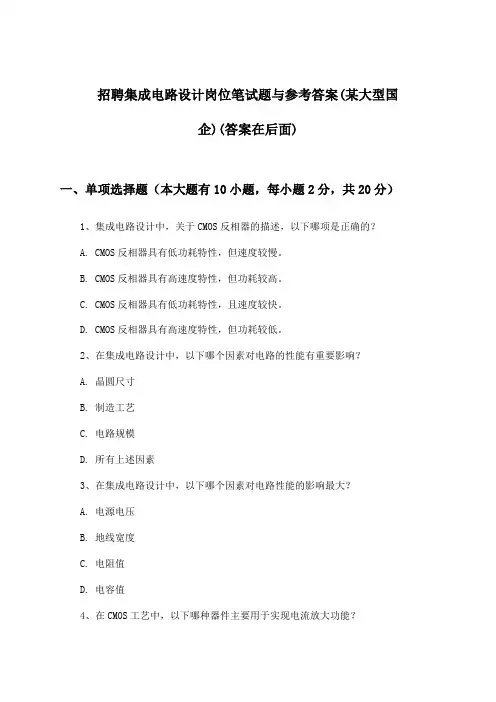

招聘集成电路设计岗位笔试题与参考答案(某大型国企)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、集成电路设计中，关于CMOS反相器的描述，以下哪项是正确的？A. CMOS反相器具有低功耗特性，但速度较慢。
B. CMOS反相器具有高速度特性，但功耗较高。
C. CMOS反相器具有低功耗特性，且速度较快。
D. CMOS反相器具有高速度特性，但功耗较低。
2、在集成电路设计中，以下哪个因素对电路的性能有重要影响？A. 晶圆尺寸B. 制造工艺C. 电路规模D. 所有上述因素3、在集成电路设计中，以下哪个因素对电路性能的影响最大？A. 电源电压B. 地线宽度C. 电阻值D. 电容值4、在CMOS工艺中，以下哪种器件主要用于实现电流放大功能？B. NMOSC. 二极管D. 反相器5、（关于集成电路设计基础）以下关于集成电路设计的描述中，哪项是正确的？A. 集成电路设计完全依赖于自动化工具，无需人工干预。
B. 集成电路设计过程中，版图设计是第一步。
C. 集成电路设计主要关注电路的功能实现，而不考虑其物理实现。
D. 在集成电路设计中，功耗和性能同样重要，需要平衡考虑。
6、（关于数字集成电路设计）在数字集成电路设计中，关于时序分析，以下说法错误的是？A. 时序分析是确保电路在规定的时钟周期内正确工作的关键步骤。
B. 时序分析只关注组合逻辑部分，不涉及时序逻辑部分。
C. 时序分析包括建立时序和保持时序的分析。
D. 时序分析是确保芯片性能的重要手段之一。
7、在集成电路设计中，以下哪个因素对电路性能的影响最大？A. 电源电压B. 地址线宽度C. 数据总线宽度D. 输入输出接口8、在CMOS工艺中，以下哪个器件用于实现电流隔离？A. 晶体管C. 互斥开关D. 绝缘层9、下列哪个选项是集成电路设计中常用的EDA工具软件？A. AutoCADB. SolidWorksC. Altium DesignerD. MATLAB 10、在集成电路设计中，关于CMOS工艺的特点描述正确的是？A. CMOS工艺只能用于数字电路的设计B. CMOS工艺功耗大，不适合低功耗应用C. CMOS工艺可以同时实现数字与模拟电路的设计D. CMOS工艺不兼容其他集成工艺类型二、多项选择题（本大题有10小题，每小题4分，共40分）1、关于集成电路设计的基础知识中，下列哪些说法是正确的？（）选项：A. 集成电路设计主要涉及到模拟电路、数字电路和混合信号电路设计。

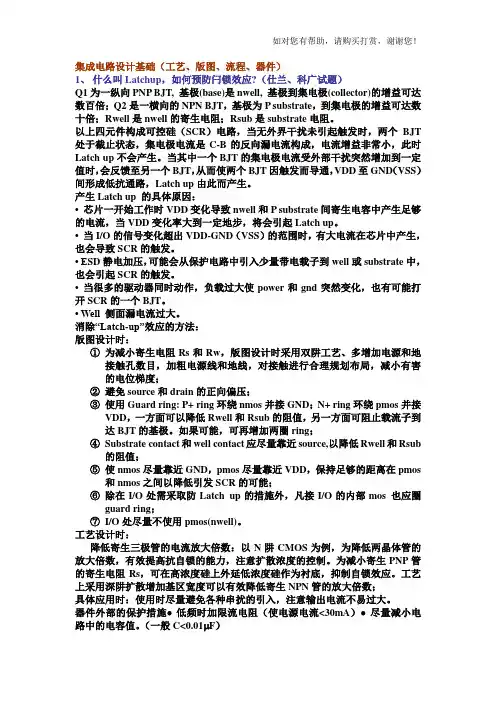

集成电路设计基础（工艺、版图、流程、器件）1、什么叫Latchup，如何预防闩锁效应?（仕兰、科广试题）Q1为一纵向PNP BJT, 基极(base)是nwell, 基极到集电极(collector)的增益可达数百倍；Q2是一横向的NPN BJT，基极为P substrate，到集电极的增益可达数十倍；Rwell是nwell的寄生电阻；Rsub是substrate电阻。
以上四元件构成可控硅（SCR）电路，当无外界干扰未引起触发时，两个BJT 处于截止状态，集电极电流是C-B的反向漏电流构成，电流增益非常小，此时Latch up不会产生。
当其中一个BJT的集电极电流受外部干扰突然增加到一定值时，会反馈至另一个BJT，从而使两个BJT因触发而导通，VDD至GND（VSS）间形成低抗通路，Latch up由此而产生。
产生Latch up 的具体原因：• 芯片一开始工作时VDD变化导致nwell和P substrate间寄生电容中产生足够的电流，当VDD变化率大到一定地步，将会引起Latch up。
• 当I/O的信号变化超出VDD-GND（VSS）的范围时，有大电流在芯片中产生，也会导致SCR的触发。
• E SD静电加压，可能会从保护电路中引入少量带电载子到well或substrate中，也会引起SCR的触发。
• 当很多的驱动器同时动作，负载过大使power和gnd突然变化，也有可能打开SCR的一个BJT。
• Well 侧面漏电流过大。
消除“Latch-up”效应的方法：版图设计时：①为减小寄生电阻Rs和Rw，版图设计时采用双阱工艺、多增加电源和地接触孔数目，加粗电源线和地线，对接触进行合理规划布局，减小有害的电位梯度；②避免source和drain的正向偏压；③使用Guard ring: P+ ring环绕nmos并接GND；N+ ring环绕pmos并接VDD，一方面可以降低Rwell和Rsub的阻值，另一方面可阻止载流子到达BJT的基极。
第1篇1. 集成电路基础：- 请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSp、ASIC、FpGA等的概念）。
2. 研发工作特点：- 你认为你从事研发工作有哪些特点？3. 基尔霍夫定理：- 基尔霍夫定理的内容是什么？4. 集成电路设计流程：- 描述你对集成电路设计流程的认识。
5. 集成电路工艺：- 描述你对集成电路工艺的认识。
6. 模拟电路设计：- 最基本的如三极管曲线特性（太低极了点）。
- 基本放大电路，种类，优缺点，特别是广泛采用差分结构的原因。
- 反馈之类，如：负反馈的优点（带宽变大）。
7. 数字电路设计：- Verilog/VHDL设计计数器。
- 逻辑方面数字电路的卡诺图化简，时序。
8. 电容公式：- 平板电容公式(CS/4kd)。
9. 反馈电路：- 描述反馈电路的概念，列举他们的应用。
10. 负反馈种类：- 负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点。
11. 放大电路的频率补偿：- 放大电路的频率补偿的目的是什么，有哪些方法？12. 频率响应：- 频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
13. A/D电路组成和工作原理：- A/D电路组成,工作原理。
14. 软件操作：- ic设计的话需要熟悉的软件: Cadence, Synopsys, Advant，UNIX当然也要大概会操作。
15. 实际工作所需要的一些技术知识：- 电路的低功耗，稳定，高速如何做到，调运放，布版图注意的地方等等。
请注意，这些题目仅供参考，实际面试中的题目可能会根据公司的具体需求和应聘者的背景有所不同。
第2篇一、基础篇1. 请简要描述电子工程的基本概念及其在现代社会中的应用。
2. 解释电子电路中的模拟信号和数字信号的区别。
3. 电流、电压和电阻之间的关系是什么？4. 电路中常见的电源有哪几种？5. 什么是基尔霍夫定律？6. 请简述二极管、晶体管和场效应晶体管的基本原理。
2024年招聘集成电路设计岗位笔试题及解答(某世界500强集团)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、下列晶体管类型的半导体材料中，通常用于集成电路制造中的集电极，其来源最为广泛且成本较低的是？A. 氮化镓 (GaN)B. 硅 (Si)C. 锗 (Ge)D. 金刚石2、在集成电路设计行业中，总线宽度是指一次可以传输的信号数量。
下列总线的有效性排列中，哪一组是可以用在8位处理器的？A. 1位或4位总线B. 4位或8位总线C. 8位或16位总线D. 4位或16位总线3、下列哪种电路拓扑结构通常用于实现高增益放大器？A.மமமமமமமமமமB. 喜欢的肯定是什么？4、CMOS工艺中，为降低漏电流和提高开关速度，通常采用什么措施？A. 增加阈值电压B. 减少阈值电压C. 降低工作电压D. 提高工作电压5.在集成电路设计中，以下哪个因素对芯片的性能有最大影响？A. 电流大小B. 电压水平C. 晶体管尺寸D. 电阻值6.在设计集成电路时，以下哪种布局方法可以最小化信号传输延迟？A. 混合布局B. 紧凑布局C. 顺序布局D. 扇形布局7、数字选数字。
在模拟到数字转换电路中，使用最多的技术是（）。
A、反相放大器B、运算放大器C、二极管放大器D、集成运放放大器8、数字选数字。
双极型晶体管在半导体工艺中，通常使用（）掺杂技术。
A、P区掺杂B、N区掺杂C、平面掺杂D、表面掺杂9、设一款MMIC Amplifier电路的截止频率为10GHz，其放大倍数为20dB，则该放大器在1kHz处的增益 (以分贝为单位)A.约为20dBB.约为1.2dBC.约为0dBD.约为200dB 10、下列哪种晶体管的工作原理是基于电流的控制效果？A.MOSFETB.BJTTFETD.FinFET二、多项选择题（本大题有10小题，每小题4分，共40分）1.集成电路设计中，以下哪个因素对芯片性能影响最大？A. 电流大小B. 电压频率C. 电磁干扰D. 噪声大小2.在CMOS工艺中，以下哪种器件主要用于实现逻辑非功能？A. 二极管B. 晶体管C. 互连D. 电容3、集成电路设计中，每种不同类型的门电路都有其组成形式和特性方程，其中三态门（Out，tree）电路的特性方程，下述的英文表达准确的为：（） A） Out = (A!) B） Out = ( *mc*ai) C） Out = ( ) is not the right choice D）Out = 0并且向上false4、某一电路的表达式为 Out = ( * ),( ) 表示废物符号，关于此电路的描述正确的是哪些？( ) A）只要有一个输入为1，则 Out=1，其 Low电平比单输出 t 高B）当 A，B，C 三个输入都为 0 时， Out=0 C）若 C=0，无论输入为0,1均不产生 anything D）三种输入相等时，三种条件下的结果一样5、下列关于 CMOS 集成电路的描述，哪些是正确的？( )A. CMOS 电路采用互补型 MOSFET 作为开关元件B. CMOS 电路在高速工作时功耗较低C. CMOS 电路主要用于模拟信号处理D. CMOS 电路在静态功耗方面较低6、下列关于设计流程中布局規劃的描述，哪些是正确的？( )A. 布局规划直接影响到芯片的性能B. 布局规划需要考虑每一级线路的容量C. 布局规划主要关心电路的功能实现D. 布局规划阶段可以随意修改电路结构7、在数字电路设计中，以下哪些电压类型是常见的逻辑门电压（）。
2025年招聘集成电路应用工程师面试题与参考回答(某世界500强集团)面试问答题（总共10个问题）第一题：请描述一次您在项目中遇到的集成电路设计难题，以及您是如何解决这个问题的。
答案：在一次项目中，我负责设计一款高性能的嵌入式系统，其中涉及到一个复杂的多芯片集成电路。
在集成过程中，我们遇到了一个难题：芯片之间的信号干扰导致系统性能不稳定。
解决步骤如下：1.问题诊断：首先，我通过仿真软件分析了信号干扰的原因，发现是由于多个芯片的时钟域不同步导致的。
2.制定方案：为了解决这个问题，我提出了两个方案：a.使用时钟域交叉转换器（CDC）来同步不同芯片的时钟域。
b.对芯片的时钟信号进行滤波处理，降低干扰。
3.方案实施：经过与团队成员的讨论，我们选择了第一个方案，并开始设计和实施时钟域交叉转换器。
4.测试验证：在完成设计后，我们对集成电路进行了严格的测试，确保时钟域交叉转换器能够有效同步时钟域，并且信号干扰问题得到了解决。
5.结果评估：经过一段时间的运行，系统性能稳定，达到了设计要求。
解析：这道题目考察的是应聘者解决实际问题的能力。
通过描述一个具体的项目经历，应聘者可以展示自己的问题分析、方案制定和实施能力。
答案中应包含以下要点：•描述具体的问题背景和挑战。
•说明如何诊断和定位问题。
•提出解决方案，并解释选择该方案的原因。
•阐述实施过程和测试验证结果。
•评估解决方案的效果。
第二题：请描述一次您在集成电路应用工程领域遇到的技术难题，以及您是如何解决这个问题的。
答案：在一次项目中，我负责设计一款低功耗的集成电路，以满足移动设备的电池续航要求。
在调试阶段，我们遇到了一个技术难题：尽管我们在电路设计中已经考虑了低功耗策略，但在实际运行时，功耗仍然远高于预期。
解决过程：1.问题定位：首先，我详细分析了功耗高的可能原因，包括电路设计、外围电路、软件算法等各个方面。
2.逐一排查：我逐一排查了可能的原因，包括检查电路布局、分析电源管理电路、审查软件代码等。
2025年招聘集成电路设计岗位面试题与参考回答(某世界500强集团)(答案在后面)面试问答题（总共10个问题）第一题题目：请您解释什么是CMOS技术，并简述它在现代集成电路设计中的重要性。
此外，请说明CMOS技术相比于其他技术（如 Bipolar、BiCMOS）的优势和局限性。
第二题题目描述：请您描述一次您在集成电路设计项目中遇到的最大挑战，以及您是如何克服这个挑战的。
第三题题目：请解释什么是CMOS反相器，并描述其工作原理。
此外，请说明在实际应用中，CMOS 反相器如何实现低静态功耗的特点。
第四题题目：请描述一次你在集成电路设计中遇到的一个技术难题，以及你是如何解决这个问题的。
第五题题目：请解释什么是锁相环（PLL）及其在集成电路设计中的作用。
并描述一个简单的PLL 系统的基本组成模块及其工作原理。
第六题题目：请简要描述您在以往工作中遇到的最具挑战性的集成电路设计项目，以及您是如何克服这个挑战的。
第七题题目：请描述一次您在集成电路设计过程中遇到的技术难题，以及您是如何解决这个问题的。
第八题题目：请您描述一次在项目开发过程中，您遇到的技术难题，以及您是如何解决这个问题的。
第九题题目描述：请您描述一次在集成电路设计中遇到的技术难题，以及您是如何解决这个问题的。
请详细说明问题背景、您采取的解决方案、最终结果以及从中得到的经验教训。
第十题题目：请描述一次你在集成电路设计中遇到的最大挑战，你是如何克服这个挑战的？2025年招聘集成电路设计岗位面试题与参考回答(某世界500强集团)面试问答题（总共10个问题）第一题题目：请您解释什么是CMOS技术，并简述它在现代集成电路设计中的重要性。
此外，请说明CMOS技术相比于其他技术（如 Bipolar、BiCMOS）的优势和局限性。
参考答案：CMOS（Complementary Metal-Oxide-Semiconductor）技术是一种广泛应用于现代集成电路设计的技术。
2024年招聘集成电路设计岗位笔试题及解答(某大型国企)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、集成电路设计的主要目的是实现以下哪种功能？A、数据存储B、数据传输C、信号放大D、逻辑运算2、在CMOS工艺中，以下哪一项不是晶体管的工作状态？A、线性放大区B、饱和区C、截止区D、存储区3、在CMOS逻辑电路中，当输入信号从低电平变为高电平时，NMOS晶体管的工作状态会如何变化？A. 从导通变为截止B. 保持导通C. 从截止变为导通D. 保持截止4、在数字集成电路中，同步复位与异步复位的主要区别在于：A. 同步复位只在时钟边沿有效，而异步复位则与时钟无关。
B. 异步复位比同步复位更节省电力。
C. 同步复位需要额外的外部信号来触发。
D. 异步复位可以实现更快的数据处理速度。
5、集成电路设计中，以下哪种类型的逻辑门在数字电路中应用最为广泛？A. OR门B. AND门C. NOT门D. XOR门6、在集成电路设计中，以下哪个术语用于描述在模拟电路中，由于温度、电源电压等因素变化而导致的电路性能变化？A. 时钟抖动B. 静态功耗C. 温度系数D. 信号完整性7、在CMOS工艺中，哪种场效应管使用最为广泛？A、NMOS管B、PMOS管C、NMOS2管D、CMOS管8、在高速运算电路中，如何减小延迟时间？A、增加晶体管尺寸B、降低电源电压C、优化布局布线D、提高环境温度9、题目：下面哪个选项描述的是集成电路设计中常见的半导体材料？A. 硅和锗B. 钨和钼C. 氮气和氢气D. 金和银 10、题目：在集成电路设计中，下面哪个术语描述的是电路中模拟信号转换为数字信号的过程？A. 编译器B. 读取操作C. 模数转换（A/D转换）D. 命令二、多项选择题（本大题有10小题，每小题4分，共40分）1、关于CMOS逻辑门电路的描述，哪些是正确的？（多选）A. CMOS逻辑门在静态情况下几乎不消耗电流。
1. calibre语句2. 对电路是否了解。
似乎这个非常关心。
3. 使用的工具。
➢熟练应用UNIX操作系统和L_edit，Calibre, Cadence, Virtuoso, Dracula拽可乐（DIVA）,等软件进行IC版图绘制和DRC，LVS，ERC等后端验证4. 做过哪些模块其中主要负责的有Amplifier，Comparator，CPM，Bandgap，Accurate reference，Oscillator，Integrated Power MOS，LDO blocks 和Pad，ESD cells以及top的整体布局连接5. 是否用过双阱工艺。
工艺流程见版图资料在高阻衬底上同时形成较高的杂质浓度的P阱和N阱，NMOS、PMOS分别做在这两个阱中，这样可以独立调节两种沟道MOS管的参数，使CMOS电路达到最优特性，且两种器件间距离也因采用独立的阱而减小，以适合于高密度集成，但是工艺较复杂。
制作MOS管时，若采用离子注入，需要淀积Si3N4，SiO2不能阻挡离子注入，进行调沟或调节开启电压时，都可以用SiO2层进行注入。
双阱CMOS采用原始材料是在P+衬底（低电阻率）上外延一层轻掺杂的外延层P-（高电阻率）防止latch-up效应(因为低电阻率的衬底可以收集衬底电流)。
N阱、P阱之间无space。
6. 你认为如何能做好一个版图？或者做一个好版图需要注意些什么需要很仔细的回答！答：一，对于任何成功的模拟版图设计来说，都必须仔细地注意版图设计的floorplan，一般floorplan 由设计和应用工程师给出，但也应该考虑到版图工程师的布线问题，加以讨论调整。
总体原则是模拟电路应该以模拟信号对噪声的敏感度来分类。
例如，低电平信号节点或高阻抗节点，它们与输入信号典型相关，因此认为它们对噪声的敏感度很高。
这些敏感信号应被紧密地屏蔽保护起来，尤其是与数字输出缓冲器隔离。
高摆幅的模拟电路，例如比较器和输出缓冲放大器应放置在敏感模拟电路和数字电路之间。
集成电路工程师面试题在成为一名优秀的集成电路工程师之前，需要通过严格的面试来展示自己的专业知识和技能。
下面是一些常见的集成电路工程师面试题，希望能够帮助你为面试做好准备。
1. 请简要介绍一下集成电路的基本原理和工作原理。
2. 什么是CMOS技术？它与其他集成电路技术有什么不同？3. 请解释一下逻辑门和逻辑门电路的概念，以及它们在集成电路设计中的应用。
4. 什么是时序分析？在集成电路设计中如何进行时序分析？5. 请说明什么是Verilog和VHDL，它们在集成电路设计中的作用是什么？6. 介绍一下PLC(Programmable Logic Controller)，它与集成电路的关系是什么？7. 请解释一下组合逻辑和时序逻辑，以及它们在集成电路设计中的应用。
8. 什么是FPGA(Field Programmable Gate Array)？它有哪些优点和缺点？9. 请说明EDA(Electronic Design Automation)工具在集成电路设计中的重要性和作用。
10. 在设计一个集成电路时，你如何进行功耗优化？11. 请列举一些常见的集成电路设计错误，并说明如何避免这些错误。
12. 你如何理解芯片封装技术？在集成电路设计中，选择何种封装方式更为合适？13. 请简要介绍一下集成电路设计中常用的EDA软件和仿真工具。
14. 如何判断一个集成电路设计是否成功？你认为成功的设计应该具备哪些特征？15. 请描述一下你之前参与的集成电路设计项目，以及你在项目中承担的角色和贡献。
通过回答以上面试题，你可以展示自己在集成电路领域的专业知识和实践经验，为获得心仪工作提供有力支持。
祝你在面试中取得成功！。
1. calibre语句
2. 对电路是否了解。
似乎这个非常关心。
3. 使用的工具。
熟练应用UNIX操作系统和L_edit，Calibre, Cadence, Virtuoso, Dracula拽可乐（DIVA）,等软件进行IC版图绘制和DRC，LVS，ERC等后端验证
4. 做过哪些模块
其中主要负责的有Amplifier，Comparator，CPM，Bandgap，Accurate reference，Oscillator，Integrated Power MOS，LDO blocks 和Pad，ESD cells以及top的整体布局连接
5. 是否用过双阱工艺。
工艺流程见版图资料
在高阻衬底上同时形成较高的杂质浓度的P阱和N阱，NMOS、PMOS分别做在这两个阱中，这样可以独立调节两种
沟道MOS管的参数，使CMOS电路达到最优特性，且两种器件间距离也因采用独立的阱而减小，以适合于高密度集成，
但是工艺较复杂。
制作MOS管时，若采用离子注入，需要淀积Si3N4，SiO2不能阻挡离子注入，进行调沟或调节开启电压时，都可
以用SiO2层进行注入。
双阱CMOS采用原始材料是在P+衬底（低电阻率）上外延一层轻掺杂的外延层P-（高电阻率）防止latch-up效应(因为低电阻率的衬底可以收集衬底电流)。
N阱、P阱之间无space。
6. 你认为如何能做好一个版图？或者做一个好版图需要注意些什么需要很仔细的回答！
答：一，对于任何成功的模拟版图设计来说，都必须仔细地注意版图设计的floorplan，一般floorplan 由设计和应用工程师给出，但也应该考虑到版图工程师的布线问题，加以讨论调整。
总体原则是
模拟电路应该以模拟信号对噪声的敏感度来分类。
例如，低电平信号节点或高阻抗节点，它们与输入信号典型相
关，因此认为它们对噪声的敏感度很高。
这些敏感信号应被紧密地屏蔽保护起来，尤其是与数字输出缓冲器隔离。
高
摆幅的模拟电路，例如比较器和输出缓冲放大器应放置在敏感模拟电路和数字电路之间。
数字电路应以速度和功能来
分类。
显而易见，因为数字输出缓冲器通常在高速时驱动电容负载，所以应使它离敏感模拟信号最远。
其次，速度较
低的逻辑电路位于敏感模拟电路和缓冲输出之间。
注意到敏感模拟电路是尽可能远离数字缓冲输出，并且最不敏感的
模拟电路与噪声最小的数字电路邻近。
芯片布局时具体需考虑的问题，如在进行系统整体版图布局时，要充分考虑模块之间的走线，避免时钟信号线对。
