开关电源并联供电

开关电源并机均流原理小伙伴们！今天咱们来唠唠开关电源并机均流这个超有趣的事儿。

咱先得知道啥是开关电源并机。

你就想象啊，有好几个开关电源，就像一群小伙伴手拉手，它们一起工作来给设备供电呢。

那为啥要并机呢？这就好比一个人搬东西可能有点吃力，多几个人一起搬就轻松多啦。

多个开关电源并机可以提供更大的功率，满足那些对电源需求比较大的设备。

那均流又是啥呢？这可太重要啦。

要是这几个开关电源一起工作的时候，有的特别卖力，有的在那儿偷懒，那可就乱套了。

均流就是要让这些并机的开关电源都能合理地分担电流，就像大家一起分任务一样公平公正。

咱来聊聊均流的原理哈。

有一种是通过硬件电路来实现均流的。

这里面有个很关键的东西叫均流电阻。

你可以把这个均流电阻想象成一个小裁判。

每个开关电源输出的电流都要经过这个均流电阻。

如果哪个电源输出的电流大了，在这个电阻上产生的电压就会高一些。

这个电压信号就会告诉这个电源：“你太猛啦，收敛点。

”然后这个电源就会调整自己的输出，让电流降下来一点。

这样呢，各个电源输出的电流就会慢慢变得差不多啦。

还有一种是通过软件算法来实现均流的哦。

这就更高级啦。

它就像一个超级聪明的大脑在指挥着这些开关电源。

软件会不断地监测每个电源的输出电流情况。

如果发现有电源输出的电流不均匀，它就会根据预先设定好的算法来调整每个电源的工作状态。

比如说，它会给输出电流大的电源发个指令：“你悠着点，分点活给其他小伙伴。

”然后给输出电流小的电源说：“你加把劲呀。

”这个软件算法就像是在协调一群调皮的小朋友，让它们都能好好干活。

你知道吗？均流对开关电源并机系统的稳定性可太重要啦。

如果不均流，有的电源可能会因为负担过重而提前“累垮”，也就是损坏啦。

这就像一群人抬东西，要是有个人一直承担大部分重量，他肯定先受不了。

而如果均流做得好，这些开关电源就可以和谐共处，一起为设备稳定地供电，设备也就可以安心地工作啦。

而且啊，均流还能提高整个电源系统的可靠性呢。

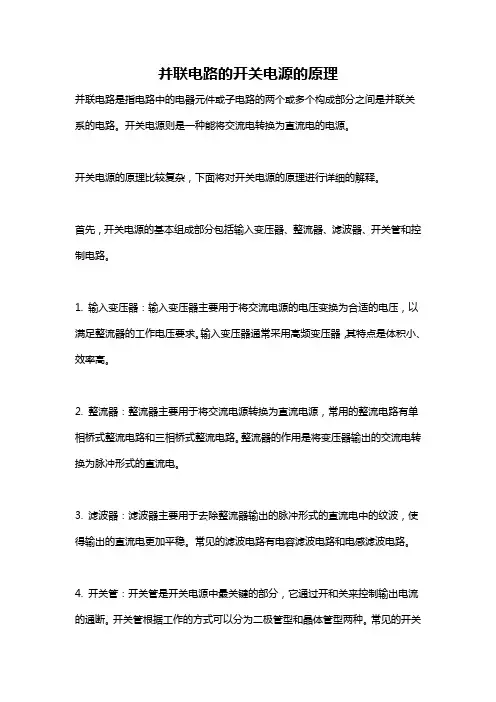

并联电路的开关电源的原理并联电路是指电路中的电器元件或子电路的两个或多个构成部分之间是并联关系的电路。

开关电源则是一种能将交流电转换为直流电的电源。

开关电源的原理比较复杂，下面将对开关电源的原理进行详细的解释。

首先，开关电源的基本组成部分包括输入变压器、整流器、滤波器、开关管和控制电路。

1. 输入变压器：输入变压器主要用于将交流电源的电压变换为合适的电压，以满足整流器的工作电压要求。

输入变压器通常采用高频变压器，其特点是体积小、效率高。

2. 整流器：整流器主要用于将交流电源转换为直流电源，常用的整流电路有单相桥式整流电路和三相桥式整流电路。

整流器的作用是将变压器输出的交流电转换为脉冲形式的直流电。

3. 滤波器：滤波器主要用于去除整流器输出的脉冲形式的直流电中的纹波，使得输出的直流电更加平稳。

常见的滤波电路有电容滤波电路和电感滤波电路。

4. 开关管：开关管是开关电源中最关键的部分，它通过开和关来控制输出电流的通断。

开关管根据工作的方式可以分为二极管型和晶体管型两种。

常见的开关管有MOS管、IGBT等。

5. 控制电路：控制电路主要用于控制开关管的开和关，以控制输出电流的通断。

控制电路通过控制开关管的导通时间和截止时间来调节输出电流的大小。

开关电源工作的基本原理如下：1. 输入电压经输入变压器变换为适合整流器工作的电压。

2. 经过整流器整流后得到脉冲形式的直流电，其中包含较大的纹波。

3. 经过滤波器的处理，去除直流电中的纹波，得到平稳的直流电。

4. 控制电路对开关管进行控制，控制开和关的时间，从而控制输出电流的通断。

通过不断重复上述步骤，开关电源能够输出稳定的直流电。

在整个过程中，控制电路起到了关键的作用，它通过对开关管的控制来调节输出电流的大小和稳定性。

开关电源相较于线性电源具有以下优点：1. 转换效率高：开关电源的转换效率通常可以达到80%以上，远远高于线性电源的转换效率。

2. 体积小巧：开关电源采用了高频变压器，使得整个电源的体积大大减小，适用于小型电子设备的应用。

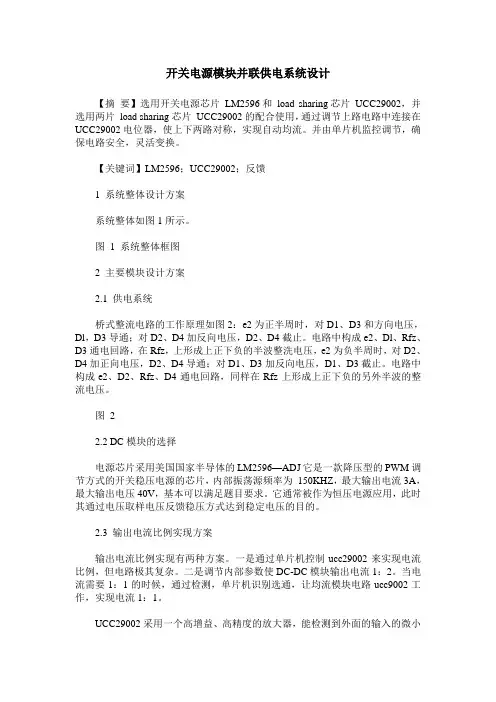

开关电源模块并联供电系统设计【摘要】选用开关电源芯片LM2596和load sharing芯片UCC29002，并选用两片load sharing芯片UCC29002的配合使用，通过调节上路电路中连接在UCC29002电位器，使上下两路对称，实现自动均流。

并由单片机监控调节，确保电路安全，灵活变换。

【关键词】LM2596；UCC29002；反馈1 系统整体设计方案系统整体如图1所示。

图 1 系统整体框图2 主要模块设计方案2.1 供电系统桥式整流电路的工作原理如图2：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。

电路中构成e2、Dl、Rfz、D3通电回路，在Rfz，上形成上正下负的半波整洗电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。

电路中构成e2、D2、Rfz、D4通电回路，同样在Rfz上形成上正下负的另外半波的整流电压。

图 22.2 DC模块的选择电源芯片采用美国国家半导体的LM2596—ADJ它是一款降压型的PWM调节方式的开关稳压电源的芯片，内部振荡源频率为150KHZ，最大输出电流3A，最大输出电压40V，基本可以满足题目要求。

它通常被作为恒压电源应用，此时其通过电压取样电压反馈稳压方式达到稳定电压的目的。

2.3 输出电流比例实现方案输出电流比例实现有两种方案。

一是通过单片机控制ucc29002来实现电流比例，但电路极其复杂。

二是调节内部参数使DC-DC模块输出电流1：2。

当电流需要1：1的时候，通过检测，单片机识别选通，让均流模块电路ucc9002工作，实现电流1：1。

UCC29002采用一个高增益、高精度的放大器，能检测到外面的输入的微小的电压变化量，放大倍数的大小可以通过改变外电路的参数获得。

UCC29002中的电流检测放大器的输入偏置电压极低，使得它可以精确的检测到一个阻值很小的电流采样电阻上的微小电流变化量。

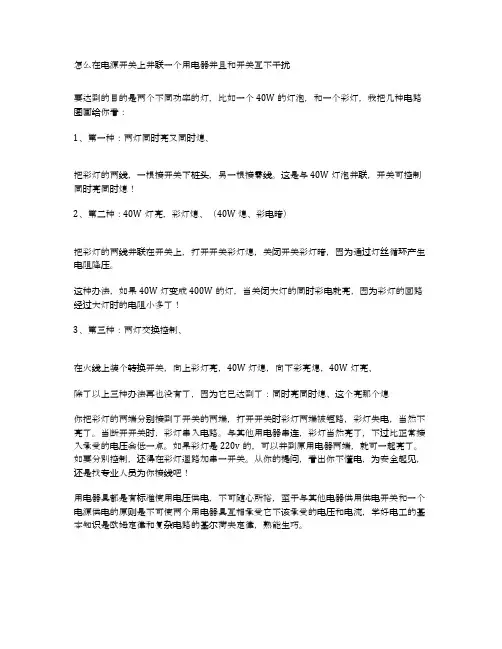

怎么在电源开关上并联一个用电器并且和开关互不干扰
要达到的目的是两个不同功率的灯，比如一个40W的灯泡，和一个彩灯，我把几种电路图画给你看：
1、第一种：两灯同时亮又同时熄、
把彩灯的两线，一根接开关下桩头，另一根接零线。

这是与40W灯泡并联，开关可控制同时亮同时熄！
2、第二种：40W灯亮，彩灯熄、（40W熄、彩电暗）
把彩灯的两线并联在开关上，打开开关彩灯熄，关闭开关彩灯暗，因为通过灯丝循环产生电阻降压。

这种办法，如果40W灯变成400W的灯，当关闭大灯的同时彩电就亮，因为彩灯的回路经过大灯时的电阻小多了！
3、第三种：两灯交换控制、
在火线上装个转换开关，向上彩灯亮，40W灯熄，向下彩亮熄，40W灯亮、
除了以上三种办法再也没有了，因为它已达到了：同时亮同时熄、这个亮那个熄
你把彩灯的两端分别接到了开关的两端，打开开关时彩灯两端被短路，彩灯失电，当然不亮了。

当断开开关时，彩灯串入电路。

与其他用电器串连，彩灯当然亮了，不过比正常接入承受的电压会低一点。

如果彩灯是220v的，可以并到原用电器两端，就可一起亮了。

如要分別控制，还得在彩灯迴路加串一开关。

从你的提问，看出你不懂电，为安全起见，还是找专业人员为你接线吧！
用电器具都是有标准使用电压供电，不可随心所裕，至于与其他电器供用供电开关和一个电源供电的原则是不可使两个用电器具互相承受它不该承受的电压和电流，学好电工的基本知识是欧姆定律和复杂电路的基尔菏夫定律，熟能生巧。

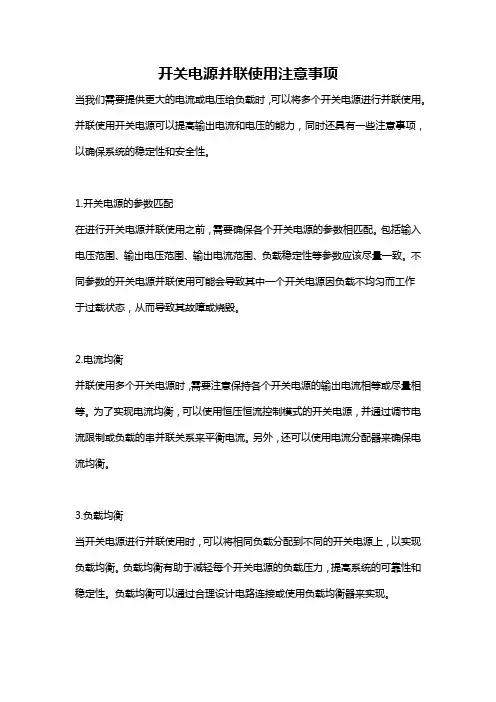

开关电源并联使用注意事项当我们需要提供更大的电流或电压给负载时，可以将多个开关电源进行并联使用。

并联使用开关电源可以提高输出电流和电压的能力，同时还具有一些注意事项，以确保系统的稳定性和安全性。

1.开关电源的参数匹配在进行开关电源并联使用之前，需要确保各个开关电源的参数相匹配。

包括输入电压范围、输出电压范围、输出电流范围、负载稳定性等参数应该尽量一致。

不同参数的开关电源并联使用可能会导致其中一个开关电源因负载不均匀而工作于过载状态，从而导致其故障或烧毁。

2.电流均衡并联使用多个开关电源时，需要注意保持各个开关电源的输出电流相等或尽量相等。

为了实现电流均衡，可以使用恒压恒流控制模式的开关电源，并通过调节电流限制或负载的串并联关系来平衡电流。

另外，还可以使用电流分配器来确保电流均衡。

3.负载均衡当开关电源进行并联使用时，可以将相同负载分配到不同的开关电源上，以实现负载均衡。

负载均衡有助于减轻每个开关电源的负载压力，提高系统的可靠性和稳定性。

负载均衡可以通过合理设计电路连接或使用负载均衡器来实现。

4.输出电压匹配在开关电源并联使用时，除了注意电流均衡和负载均衡外，还需要确保各个开关电源的输出电压相等。

可以通过调整各个开关电源的输出电压调节器来匹配输出电压。

输出电压不匹配会导致电流从高电压的开关电源流向低电压的开关电源，可能导致电流倒流和开关电源的故障。

5.整流电流交流平衡在开关电源并联使用时，需要注意整流电流的交流平衡。

整流电流是指由开关电源输出到负载的电流。

为了实现交流平衡，可以使用并联电抗或并联电容来调整电路参数。

交流平衡的实现有助于减少开关电源的负载干扰，提高输出电流的稳定性。

6.冗余设计并联使用开关电源时，可以采用冗余设计来提高系统的可靠性。

冗余设计是指在系统中使用额外的备份开关电源，以备份主要开关电源的故障。

当主要开关电源发生故障时，备份开关电源将自动接管负载，从而保持系统的连续运行。

7.保护电路在开关电源并联使用时，需要注意添加适当的保护电路来保护开关电源和负载。

开关电源接线方法开关电源是电子设备中非常重要的一个部件，它能够将交流电转换为直流电，为设备的正常运行提供稳定的电源。

因此，正确的接线方法对于设备的安全运行至关重要。

接下来，我将为大家介绍一些常见的开关电源接线方法。

首先，我们需要了解一些基本的电源接线知识。

在接线之前，一定要确保电源已经断开，以免发生触电事故。

另外，要根据设备的功率和电压要求选择合适的开关电源，并且要确保电源的输入和输出端子清晰明了，以免接线错误导致设备损坏。

接下来，我们来介绍一种常见的开关电源接线方法，即并联接线方法。

在这种方法中，我们需要将交流电源的火线和零线分别接入开关电源的输入端子，然后将开关电源的输出端子与设备的负载进行连接。

这种接线方法适用于一些对电源稳定性要求较高的设备，能够有效地提供稳定的电源输出。

除了并联接线方法，还有一种常见的接线方法是串联接线方法。

在这种方法中，我们需要将交流电源的火线接入开关电源的输入端子，然后将开关电源的输出端子与设备的负载进行连接，同时将设备的零线接入交流电源的零线。

这种接线方法适用于一些对电源稳定性要求不是特别高的设备，能够简单地实现电源的转换功能。

除了这两种常见的接线方法，还有一些特殊的接线方法，比如双路供电接线方法、备用电源接线方法等，这些方法都是根据设备的特殊需求而设计的。

在实际应用中，我们需要根据设备的具体要求选择合适的接线方法，并且要严格按照设备说明书上的接线图进行接线，以确保设备的安全运行。

总的来说，正确的开关电源接线方法对于设备的安全运行至关重要。

在接线之前，一定要仔细阅读设备的说明书，了解设备的电源要求，并严格按照接线图进行接线。

只有这样，我们才能够确保设备能够稳定、安全地运行，为我们的生活和工作提供便利。

希望以上内容对大家有所帮助，谢谢阅读！。

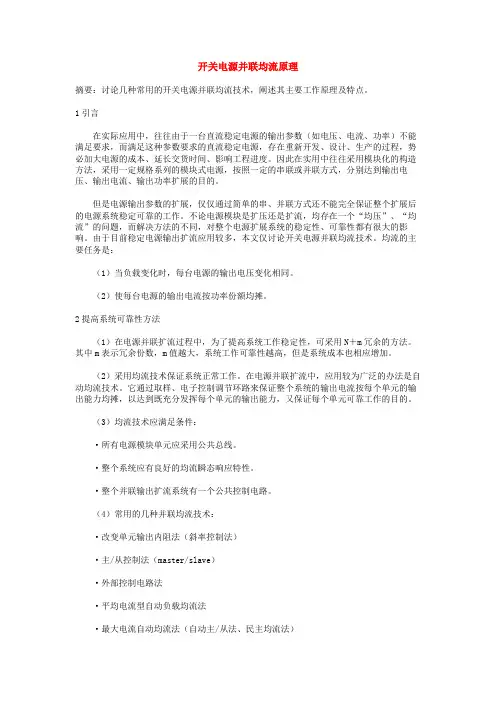

开关电源并联均流原理摘要：讨论几种常用的开关电源并联均流技术，阐述其主要工作原理及特点。

1引言在实际应用中，往往由于一台直流稳定电源的输出参数（如电压、电流、功率）不能满足要求，而满足这种参数要求的直流稳定电源，存在重新开发、设计、生产的过程，势必加大电源的成本、延长交货时间、影响工程进度。

因此在实用中往往采用模块化的构造方法，采用一定规格系列的模块式电源，按照一定的串联或并联方式，分别达到输出电压、输出电流、输出功率扩展的目的。

但是电源输出参数的扩展，仅仅通过简单的串、并联方式还不能完全保证整个扩展后的电源系统稳定可靠的工作。

不论电源模块是扩压还是扩流，均存在一个“均压”、“均流”的问题，而解决方法的不同，对整个电源扩展系统的稳定性、可靠性都有很大的影响。

由于目前稳定电源输出扩流应用较多，本文仅讨论开关电源并联均流技术。

均流的主要任务是：（1）当负载变化时，每台电源的输出电压变化相同。

（2）使每台电源的输出电流按功率份额均摊。

2提高系统可靠性方法（1）在电源并联扩流过程中，为了提高系统工作稳定性，可采用N＋m冗余的方法。

其中m表示冗余份数，m值越大，系统工作可靠性越高，但是系统成本也相应增加。

（2）采用均流技术保证系统正常工作。

在电源并联扩流中，应用较为广泛的办法是自动均流技术。

它通过取样、电子控制调节环路来保证整个系统的输出电流按每个单元的输出能力均摊，以达到既充分发挥每个单元的输出能力，又保证每个单元可靠工作的目的。

（3）均流技术应满足条件：·所有电源模块单元应采用公共总线。

·整个系统应有良好的均流瞬态响应特性。

·整个并联输出扩流系统有一个公共控制电路。

（4）常用的几种并联均流技术：·改变单元输出内阻法（斜率控制法）·主/从控制法（master/slave）·外部控制电路法·平均电流型自动负载均流法·最大电流自动均流法（自动主/从法、民主均流法）·强迫均流法3关于均流技术中常用的一些概念3．1稳压源（CV）电路框图和特性曲线分别如图1（a）、（b）所示，输出电压UO=RFUREF/R1（a）（b）图13．2稳流源（CC）电路框图和特性曲线分别如图2（a）、（b）所示，输出电流IO=RFUREF/（RSR1）（a）（b）图2 3．3CV/CC（恒压/恒流交叠）特性曲线如图3所示图34常用几种均流技术的工作原理4.1改变单元输出内阻法（斜率控制法、电压下垂式、输出特性斜率控制式）实现方式：·UO固定，改变斜率·斜率固定，改变输出电压（1）工作原理和特性曲线（a）（b）图4见图4（a）、（b），图中△Imax=△UOImax/△Uslope，内阻RO=△UO/△IO当单元输出电流IO1增加时，IO1在电流检测电阻RS上的压降增加，致使A1输出电压增加，与单元电压反馈信号Uf叠加后送至A2反相输入端，经A2放大后输出Ur变负，利用这个Ur电压控制单元输出电流，从而实现均流。

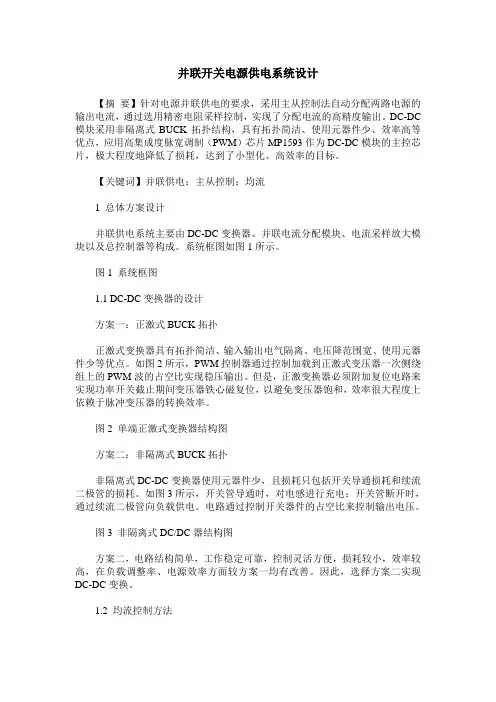

并联开关电源供电系统设计【摘要】针对电源并联供电的要求，采用主从控制法自动分配两路电源的输出电流，通过选用精密电阻采样控制，实现了分配电流的高精度输出。

DC-DC 模块采用非隔离式BUCK拓扑结构，具有拓扑简洁、使用元器件少、效率高等优点，应用高集成度脉宽调制（PWM）芯片MP1593作为DC-DC模块的主控芯片，极大程度地降低了损耗，达到了小型化、高效率的目标。

【关键词】并联供电；主从控制；均流1 总体方案设计并联供电系统主要由DC-DC变换器、并联电流分配模块、电流采样放大模块以及总控制器等构成。

系统框图如图1所示。

图1 系统框图1.1 DC-DC变换器的设计方案一：正激式BUCK拓扑正激式变换器具有拓扑简洁、输入输出电气隔离、电压降范围宽、使用元器件少等优点。

如图2所示，PWM控制器通过控制加载到正激式变压器一次侧绕组上的PWM波的占空比实现稳压输出。

但是，正激变换器必须附加复位电路来实现功率开关截止期间变压器铁心磁复位，以避免变压器饱和，效率很大程度上依赖于脉冲变压器的转换效率。

图2 单端正激式变换器结构图方案二：非隔离式BUCK拓扑非隔离式DC-DC变换器使用元器件少，且损耗只包括开关导通损耗和续流二极管的损耗。

如图3所示，开关管导通时，对电感进行充电；开关管断开时，通过续流二极管向负载供电。

电路通过控制开关器件的占空比来控制输出电压。

图3 非隔离式DC/DC器结构图方案二，电路结构简单，工作稳定可靠，控制灵活方便，损耗较小，效率较高，在负载调整率、电源效率方面较方案一均有改善。

因此，选择方案二实现DC-DC变换。

1.2 均流控制方法方案一：最大电流均流法（自主均流法）采用负载共享控制器实现均流控制。

在DC-DC模块正常工作时，将两路控制器的均流母线连接，自动选出电流最大的一路，并将此路电源作为主电源。

均流母线上的电压由主电源的输出电流决定，控制器从电源的接收到母线上的信号后，会控制该路DC-DC模块调整输出电压。

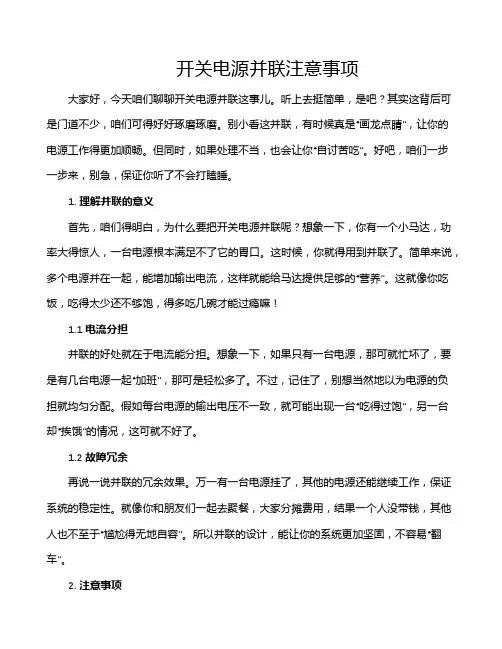

开关电源并联注意事项大家好，今天咱们聊聊开关电源并联这事儿。

听上去挺简单，是吧？其实这背后可是门道不少，咱们可得好好琢磨琢磨。

别小看这并联，有时候真是“画龙点睛”，让你的电源工作得更加顺畅。

但同时，如果处理不当，也会让你“自讨苦吃”。

好吧，咱们一步一步来，别急，保证你听了不会打瞌睡。

1. 理解并联的意义首先，咱们得明白，为什么要把开关电源并联呢？想象一下，你有一个小马达，功率大得惊人，一台电源根本满足不了它的胃口。

这时候，你就得用到并联了。

简单来说，多个电源并在一起，能增加输出电流，这样就能给马达提供足够的“营养”。

这就像你吃饭，吃得太少还不够饱，得多吃几碗才能过瘾嘛！1.1 电流分担并联的好处就在于电流能分担。

想象一下，如果只有一台电源，那可就忙坏了，要是有几台电源一起“加班”，那可是轻松多了。

不过，记住了，别想当然地以为电源的负担就均匀分配。

假如每台电源的输出电压不一致，就可能出现一台“吃得过饱”，另一台却“挨饿”的情况，这可就不好了。

1.2 故障冗余再说一说并联的冗余效果。

万一有一台电源挂了，其他的电源还能继续工作，保证系统的稳定性。

就像你和朋友们一起去聚餐，大家分摊费用，结果一个人没带钱，其他人也不至于“尴尬得无地自容”。

所以并联的设计，能让你的系统更加坚固，不容易“翻车”。

2. 注意事项既然并联这么好，咱们在操作的时候，还是得留个心眼。

总不能瞎搞，是吧？2.1 电压匹配首先，电压得匹配。

要不然就像穿错了鞋，一只高跟一只拖鞋，走路可就别扭得不行。

一般来说，开关电源的电压要在±2%之内，尽量做到“齐步走”。

这样电流才能平均分配，不会出现一台电源“过劳死”的情况。

2.2 使用均流电路接下来，咱们说说均流电路。

这个东西听上去高大上，但其实就是个小小的“守门员”。

它能有效地监测每台电源的输出电流，确保大家都在同一个水平线。

这就像运动会接力赛，大家必须在同一个起跑线，才能跑得快，不然就是“各自为政”。

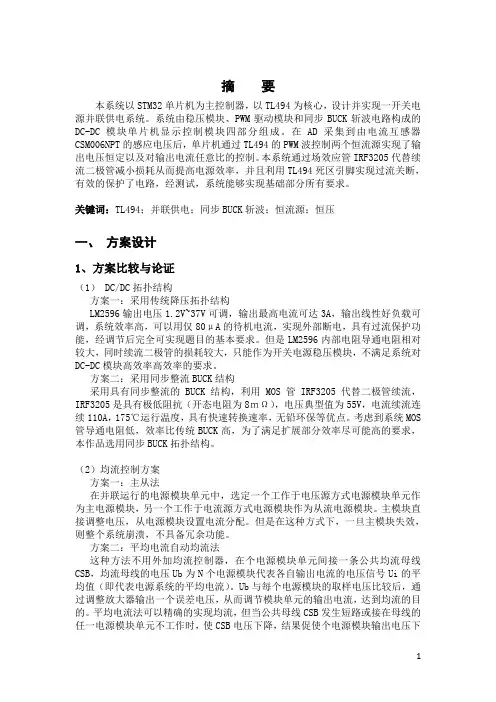

摘要本系统以STM32单片机为主控制器，以TL494为核心，设计并实现一开关电源并联供电系统。

系统由稳压模块、PWM驱动模块和同步BUCK斩波电路构成的DC-DC模块单片机显示控制模块四部分组成。

在AD采集到由电流互感器CSM006NPT的感应电压后，单片机通过TL494的PWM波控制两个恒流源实现了输出电压恒定以及对输出电流任意比的控制。

本系统通过场效应管IRF3205代替续流二极管减小损耗从而提高电源效率，并且利用TL494死区引脚实现过流关断，有效的保护了电路，经测试，系统能够实现基础部分所有要求。

关键词：TL494；并联供电；同步BUCK斩波；恒流源；恒压一、方案设计1、方案比较与论证（1） DC/DC拓扑结构方案一：采用传统降压拓扑结构LM2596输出电压1.2V~37V可调，输出最高电流可达3A，输出线性好负载可调，系统效率高，可以用仅80μA的待机电流，实现外部断电，具有过流保护功能，经调节后完全可实现题目的基本要求。

但是LM2596内部电阻导通电阻相对较大，同时续流二极管的损耗较大，只能作为开关电源稳压模块，不满足系统对DC-DC模块高效率高效率的要求。

方案二：采用同步整流BUCK结构采用具有同步整流的BUCK结构，利用MOS管IRF3205代替二极管续流，IRF3205是具有极低阻抗（开态电阻为8ｍΩ），电压典型值为55V，电流续流连续110A，175℃运行温度，具有快速转换速率，无铅环保等优点。

考虑到系统MOS 管导通电阻低，效率比传统BUCK高，为了满足扩展部分效率尽可能高的要求，本作品选用同步BUCK拓扑结构。

（2）均流控制方案方案一：主从法在并联运行的电源模块单元中，选定一个工作于电压源方式电源模块单元作为主电源模块，另一个工作于电流源方式电源模块作为从流电源模块。

主模块直接调整电压，从电源模块设置电流分配。

但是在这种方式下，一旦主模块失效，则整个系统崩溃，不具备冗余功能。

开关电源并联使用的方法开关电源并联使用是一种常见的电源设计方法，可以提供更高的输出电流，增加电源的可靠性，并提高电源系统的效率。

下面将详细介绍开关电源并联使用的方法。

一、开关电源并联使用的基本原理开关电源并联使用的基本原理是将两个或多个相同类型的开关电源输出端并联在一起，以增加输出电流。

这种设计方法适用于需要高输出电流的应用场景，例如服务器、数据中心等。

二、开关电源并联使用的优点1. 增加输出电流：通过将多个开关电源并联在一起，可以增加电源系统的输出电流，以满足高负载设备的需要。

2. 提高可靠性：当一个开关电源发生故障时，其他开关电源可以继续工作，从而提高电源系统的可靠性。

3. 均流作用：通过并联多个开关电源，可以平衡各电源的输出电流，减少因负载不均导致的过热和损坏风险。

4. 扩容能力：通过增加并联的开关电源数量，可以扩展电源系统的容量，支持更多的负载设备。

三、开关电源并联使用的注意事项1. 确保开关电源类型相同：并联的开关电源必须是相同类型、相同规格的，以保证良好的均流效果和系统稳定性。

2. 电压和电流匹配：并联的开关电源的电压和电流应相匹配。

如果电压不匹配，可能导致过压或欠压故障；如果电流不匹配，可能导致过载或欠载问题。

3. 均流控制：为了实现良好的均流效果，需要采取适当的均流控制措施。

常用的均流控制方法包括主从控制法、平均电流法、最大电流法等。

4. 负载分配：在并联多个开关电源时，需要合理分配各电源的负载，以充分利用各电源的容量，避免过载或欠载。

5. 热设计：由于并联的开关电源数量增加，总热量也会相应增加，因此需要进行合理的热设计，确保电源系统在高温环境下正常工作。

6. 维护和管理：对于并联使用的开关电源，需要定期进行维护和管理，包括检查各电源的工作状态、清理灰尘、更换故障部件等。

四、开关电源并联使用的实现方法1. 选择合适的开关电源模块：根据实际需求选择合适的开关电源模块，确保其类型、规格和参数与系统要求相匹配。

并联开关电源的均流方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998并联开关电源的均流方法大量电子设备，特别是计算机、通讯、空间站等的广泛应用，要求组建一个大功率、安全可靠、不间断供电的电源系统。

如果采用单台电源供电，该变换器势必处理巨大的功率、电应力大，给功率器件的选择、开关频率和功率密度的提供带来困难。

并且一旦单台电源发生故障，则导致整个系统崩溃。

采用多个电源模块运行，来提高大功率输出是电源技术发展的一个方向。

并联系统中每个模块处理较少功率，解决了上述单台电源遇到的问题。

在大功率DC／DC中，为了获得更大的功率，特别是为了得到大电流时，经常采用N个单元并联的方法。

多个单元并联具有高可靠性，并能实现电路模块标准化等优点。

然而在并联中遇到的主要问题就是电流不均，特别在加重负载时，会引起较为严重的后果。

普通的均流方法是采取独立的PWM控制器的各个模块，通过电流采样反馈到PWM控制器的引脚FB或者引脚COMP，即反馈运放的输入或者输出脚来凋节输出电压，从而达到均流的目的。

显然，电流采样是一个关键问题：用电阻采样，损耗比较大，电流放大后畸变比较大；用电流传感器成本高；用电流互感器采样不是很方便，州时会使电流失真。

一、一种新的电流采样方法如前所述，在均流系统中一些传统的电流采样力法都或多或少有些缺点。

而本文提出的这种新的电流采样力法，既简单方便，又没有损耗。

下面以图l所示的Buck电路为例，说明这种新的电流检测方法的原理和应用。

电流检测电路由一个简单的RC网络组成，没流过L的电流为iL，流过C的电流为ic，L两端的电压为vL，输出电压为vo上电压为vc，则有vL+iLR1+vo．=vc+icR (1)对式(1)在一个开关周期求平均值得式中：VL是电感上的电压在一个开关周期的平均值，显然VL=O；Vo为输出电压平均值；IL电感电流平均值，等于负载电流ILoad;Ic是电容在一个开关周期内充放电电流的平均值，显然Ic=0；R1为电感的等效串联电阻(ESR)。

开关电源模块并联供电系统（A题）设计报告摘要：此开关电源模块并联供电系统采用MC34063为主控制器，构成输出电压可调的DC-DC变换器。

由MC34063构成DC-DC模块，由MC34063与外部功率开关构成它激式单管降压型DC-DC变换器应用电路。

经过滤分流控制电路额定输出电压值。

一、方案设计与论证方案1：主模块采用自激型推挽式直流变换器，调整初、次级线圈绕组，从而得到要求输出电压值。

方案2：由MC34063构成DC-DC模块，由MC34063与外部功率开关构成它激式单管降压型DC-DC变换器应用电路。

论证：理想状态方案1 在低输出电压情况下转换效率较低，而且电路易产生不平衡。

选用方案2可以通过两个外部电阻组成分压器来调节，输出电压由2%精度。

MC34063内部的输出级含有一个中功率的开关管，所以不需要外加功率管就能直接构成中功率的DC-DC变换器。

大大简化电路的设计。

选定：方案2二、电路设计1. DC-DC单元电路设计如图，R6为采样电阻，参考电压为 1.25V。

要使输出电压为8V，只需满足1.25/(8-1.25)=R6/R5.2.过流、和分设计在输出端回路上串联一个0.1欧姆的电阻，用放大器采集其对地电压，单电流等于1.5A 时，采样电阻上的电压为0.0.15V，放大到放大到74573的高电平后输出高电平，控制模块2分流电路上的开关管，从而起到分流作用。

当0.1欧姆上电阻上的电流为4.5A时。

压降为0.45V，放大为高电平后接到反相器7404上使其输出低电平，后控制快关管关闭，当电流低于405A时，反相器输出高电平，电路自动恢复工作状态，从而起到过载保护作。

三、测试方法与测试结果对模块一和模块二进行电压测试，两模块输出点压为8.0+-0.1，四、讨论通过使用MC34063，充分了解其性能及特性，利用其构成的主控制电路可很好地完成任务的基本要求。

在电路设计、制作过程中也产生诸多错误，有些没能很好得以解决，以致在电路测试过程中任务要求存在些偏差。

摘要在电源的实际使用过程中，各种负载对于供电的可靠性要求不同，当单台电源不能提供负载的全部容量的时，就需要多个电源模块并联使用，以提高电源的容量和运行的可靠性。

在实际的使用过程并不是简单的把各个电源并联使用就可以让电源平均承担功率。

这是由于电源各自参数的分散性，使得每个电源的开路电压和内阻均会存在差异，通常开关电源的内阻都非常小，因此开路电压很小的差异就会导致各电源的输出电流有较大的差异，这种状态会导致各个电源的寿命衰减不一致，达不到电源的可靠性和稳定性的要求，这就要求在电源并联使用过程中使用均流技术。

关键词：开关电源电源并联均流技术一：设计要求1）任务设计并制作一个由两个额定输出功率均为 16W 的 8V DC/DC 模块构成的并联供电系统（见图 1）。

2）要求1.基本要求（1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压U O=8.0±0.4V。

（2）额定输出功率工作状态下，供电系统的效率不低于 60%。

（3）调整负载电阻，保持输出电压U O=8.0±0.4V，使两个模块输出电流之和I O=1.0A 且按I1:I2=1:1模式自动分配电流，每个模块的输出电流的相对误差绝对值不大于 5%。

（4）调整负载电阻，保持输出电压U O=8.0±0.4V，使两个模块输出电流之和I O=1.5A 且按I1:I2= 1:2模式自动分配电流，每个模块输出电流的相对误差绝对值不大于5%。

2．发挥部分（1）调整负载电阻，保持输出电压UO=8.0±0.4V，使负载电流IO在 1.5~3.5A 之间变化时，两个模块的输出电流可在（0.5~2.0）范围内按指定的比例自动分配，每个模块的输出电流相对误差的绝对值不大于2%。

（2）调整负载电阻，保持输出电压 UO=8.0±0.4V，使两个模块输出电流之和IO=4.0A 且按I1:I2=1:1 模式自动分配电流，每个模块的输出电流的相对误差的绝对值不大于2%。
