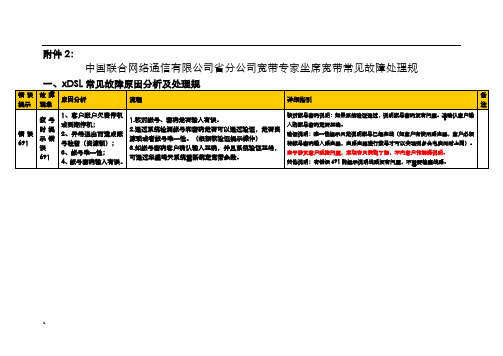

.附件2：中国联合网络通信有限公司省分公司宽带专家坐席宽带常见故障处理规.Modem指示灯说明：1）华为公司xDSL Modem终端：华为公司xDSL Modem终端表面共有五盏指示灯，正对Modem从左往右分别为Power 灯、ADSL Link灯、ADSL Act灯、LAN Link灯和LAN Act灯，如下图所示。
华为公司MODEM LED指示灯说明：指示灯状态是否正常含义原因措施POWER 绿灯常亮正常设备通电正常状态下是绿色常亮的（也存在其他颜色的情况，不过这些并没有关系，只是生产的时1.检查Modem电源是否接好，供电是否正常；灭不正常以太网链路中断Modem到客户端计算机网卡之间的链路不通。
此时故障可分为三种情况：1.客户计算机或网卡有问题；2.连接Modem到网卡的网线有问题；3.Modem故障；4.连线接触不好。
1.检查网线是否连接好，重新拔插一下网线；2.检查计算机网卡灯是否亮，网卡是否安装好；3.关掉Modem电源后隔几秒钟再重启。
LAN ACT绿灯闪烁正常以太网有数据流量此灯可结合LAN Link灯的状态来判断。
一般情况下只有在LANLink灯亮（即线路正常）的情况下才能做判断。
如果LAN Link灯不亮（即线路不通）的情况下此灯是灭的。
——灭正常以太网无数据流量2）中兴公司Modem，如下图所示：指示灯说明POWER 与华为Modem的POWER灯一样。
二、LAN常见故障原因分析及处理..z。
障现象描述分析及简单处理"提示""本地连接拨出""或电脑灯不亮(PC/LAN LINK)" "用户PC网卡经网线连接Modem后，其指示灯会闪亮；如该指示灯不能正常闪亮，说明网卡与Modem间网线有问题或用户网卡有故障。
确认计算机网卡、Modem与网线是否连接正常，插拔水晶头试试。
"电源灯不亮(Power) 持续点亮正常，如电源指示灯不亮，判定为电源问题或Modem坏。
"数据指示灯不亮（ADSL Link)" "持续点亮为正常，说明用户端至DSLAM局端线路无故障；如该指示灯不亮，说明线路有问题。
可能原因及解决办法：1、检查电话线和Modem连接的地方是否接触不良，或者是电话线出现了问题。
2、如果怀疑分离器坏或Modem坏，尝试不用分离器而直接将电话线接入Modem。
3、如果确定分离器没有问题，应保证分离器与Modem间连线不应过长，太长的话同步会很困难。
4、如果排除上述情况，重起Modem一般就可以解决问题。
""ip地址设置问题/能上QQ不能打开网页" "1、ADSL虚拟拨号的用户是不需要设定IP地址的，选自动获取即可；DNS也无需进行设置。
2、如果需设定DNS一定要设置正确，可选221.4.66.66、210.21.4.130。
否则可能出现拨号成功后能上QQ，无法打开网页的情况。
如没有更改过TCP/IP设置，一直可以正常上网，突然发现上网不正常，可以试着删除TCP/IP协议后重新添加TCP/IP 协议。
"下载速度问题"2M的宽带下载速度实际才100～200K之间，这是速率计算单位导致的误解。
号称56K的Modem下载最大才5～6K。
56K单位是bit，而下载时的速率显示是byte。
1byte=8bit。
所以下载显示是200KB时，其实已经达到了1.6Mbit。
中国联通宽带发生故障的自检方法第一篇：中国联通宽带发生故障的自检方法中国联通宽带发生故障的自检方法1.请检查基本设备（光猫，电脑）的电源线都是否连接电源开关是否打开。
再请自检所有线缆的接头有无松动。
如有松动请插紧然后按以下基本自检方法排除。
2.请准备一台系统安装和运行正常的电脑。
建议不要使用WIN8.1系统！3．查看“光猫”（ONU：光网络单元）上亮灯情况及相应处理正常亮灯：POWER（绿）长亮，PON（绿）长亮，LAN1~4插哪个就应亮哪个。
此情况下，请拔去私接的路由器。
使用一根网线接到光猫上，网线另一接头连接上电脑。
插好线后光猫上LAN1/LAN2/LAN3/LAN4亮其中一个。
再在电脑上打开宽带连接并输入宽带账号和密码点击连接。
（1）宽带连接拨号成功：<1>且网速正常；则判断为用户的路由器故障，请自行重置和设置路由器。
<2>网速很差或者完全不能打开网页；大致判断线路信号衰减，请到营业厅登记故障。
（2）宽带连接拨号失败：<1>报错错误代码691、629，拨打宽带热线96868、59810010提供开户人身份信息修改宽带账号的密码后即可再连接。
<2>报错错误代码651，请到营业厅登记故障。
故障亮灯：POWER（绿）长亮，LOS（红）闪烁；到营业厅登记故障。
POWER（绿）长亮，PON（绿）闪烁；到营业厅登记故障。
注意：* 自检请严格按照上述操作，路由器一定要去掉后再拨号。
不然你插错线拨号到过年都一直是报651错误的。
* 不会使用宽带连接拨号的，请到营业厅查看厅中的宽带体验机中的演示视频学习。
* 不会调自己的路由器的，请参考路由器使用说明调试。
没有说明书的，请在主线拨号（宽带连接拨号）可用的情况下搜索对应品牌型号路由器的产品说明书按照说明调试。
* 不要过分自信自己的记忆力，请用手机拍下此基本方法回去参考排除和登记故障。
第二篇：常见宽带故障的处理方法宽带安装及相关故障处理方法一，新装宽带可先与用户预约上门时间（询问电脑是否到位？若到位则可上门，若未到位则留电话等用户通知，免得作无用功，浪费时间）二，到用户家后1应先检查电脑是否有网卡，若有则可直接安装，若无则应与用户说明，嘱用户自行解决或请电脑师傅解决，这暂时不属我方服务范围。
联通宽带常见故障判断与注意事项目录第一部分联通宽带与用户设备之间的连接 (1)一、ADSL宽带业务 (1)二．LAN宽带业务 (2)三．FTTH宽带业务 (2)第二部分宽带拨号错误代码建议判断及排除 (4)1．拨号错误769 (4)2．拨号错误645 (9)3．拨号错误633 (10)4、拨号错误630 (10)5、拨号错误720 (10)6、拨号错误678 (10)7、拨号错误676 (12)8．拨号错误691、619 (12)9．拨号错误720 (13)10．Win7上网提示错误711 (14)第三部分频繁掉线的排查方法 (15)第四部分网速慢的排查方法 (16)第一部分联通宽带与用户端设备之间的连接一、设备连接说明：目前联通公司的宽带产品分为ADSL、LAN、FTTH，采用电话线入户的为ADSL业务、采用网线（五类线）入户的为LAN业务、采用皮线光缆入户的为FTTH业务，以下根据接入种类的不同进行说明：（一）ADSL连接说明：1、ADSL连接示意图：①ADSL Modem；②电话插孔（电话进户线）；③语音/数据分离器④电话机；⑤计算机；⑥网线；⑦电话连线（两边均有RJ11水晶插头的电话线）2、ADSL连接步骤第一步：将计算机的网卡和Modem（猫）的“Ethernet”接口通过网线连接起来；第二步：将Modem的电源插头接电源适配器；第三步：使用 Modem自带的电话线连接Modem的ADSL端口与语音数据分离器标记“Modem”或“ADSL”的接口；第四步：使用电话线将您的电话机连接到语音数据分离器的标记“Phone”的接口；第五步：将电话进户线连到语音数据分离器标记“Line”的接口。
3、多部电话分机的连接方式●方式一：多部电话机都接在盒状分离器电话插口以后●方式二：多部电话机都使用分离器连接（二）LAN连接说明：1、LAN连接示意图：①计算机；②电话插孔（电话进户线）；2、LAN连接步骤第一步：将联通公司提供的入户网线，直接与计算机网卡连接；第二步：开机后观察网卡灯是否正常闪亮，闪亮则连接正常（三）FTTH连接说明：1、FTTH连接示意图：① FTTH光猫；②入户皮线光缆；③电话机；④计算机；2、FTTH连接步骤第一步：将计算机的网卡和FTTH光猫“Ethernet”接口通过网线连接起来（一般为第1口）；有电话业务则将电话线插到光猫电话口第二步：将FTTH光猫的电源插头接上，并开启FTTH光猫；第三步：开机后观察网卡灯是否正常闪亮，闪亮则连接正常第二部分宽带拨号错误代码简易判断及排除您可以通过PPPOE软件在拨号过程中产生的错误代码来简单的判别故障➢拨号错误769（Win2000系统为错误797，vista系统为错误814）如出现此类错误代码，则说明计算机的网卡坏、网卡可能被禁用或网卡的驱动程序没有安装，需要检查网卡的运行状态。
宽带常见故障分析与处理——ADSL 和以太网一 IP 城域网结构1 核心层核心层网络负责完成高速数据转发的功能，并和国家骨干网互联.提供城市IP 业务的高速接口,其网络结构重点考虑可靠性和可扩展性。
核心层节点数量，大城市一般控制在3-6个之间，其他城市一般控制在2-4个之间。
核心节点原则上采用网状连接。
考虑到IP 网络的安全，一般每个IP 宽带城域网络应选择两个核心节点与CHINANET 骨干网络路由器实现连接。
2 汇聚层汇聚层处于网络的中间层，汇聚层节点实现以下功能：扩张核心层设备的端口密度和端口种类；扩大核心层节点的业务覆盖范围；实现接入用户的可管理性，当接入层节点设备不能保证用户流量控制时，需要由汇聚层设备提供用户流量控制及其他策略管理功能。
汇聚层节点的数量和位置应根据光纤和业务开展状况选定。
在光纤可以保证的情况下，应每个汇聚层节点与两个骨干节点相连。
接入层汇聚层核心层3 接入层接入层执行业务接入，延伸，覆盖，完成各种方式的介入和用户服务质量，流量控制，实现对用户的管理和保证网络安全。
由于直接面对各类最终用户，应提供多种多样的接入方式。
二宽带接入业务宽带接入业务是指利用一定的接入技术，通过某种介质将客户端接入通信网络的产品，其包含有线宽带接入、无线宽带接入两大类产品。
其中，有线宽带接入类产品是指利用有线接入技术接入通信网络的产品，其中包含ADSL、LAN接入、专线接入等三项产品。
无线宽带接入类产品是指利用无线接入技术接入通信网络的产品，其中包含CDMA、WIFI、WIMAX等接入产品。
1 ADSL接入ADSL（Asymmetrical Digital Subscriber Line），一种数字编码的接入线路技术，可在普通铜线电话用户线上传送电话业务的同时，向用户提供1.5~8Mb/s速率的数字业务，在上行、下行方向的传输速率不对称。
现有ADSL系统的组网形式一般可以分为宽带接入服务器（BRAS）、ATM网和ADSL传送系统三部分。
网络故障分类依据上级部门对网络故障的管理要求、实际执行情况，将网络故障按其对业务的影响效果、影响严重程度，以及故障对处理时限的要求，分为三类。
第1条第一类：依据集团公司下发的专业网管理规程（或规定）以及各省网络质量考核办法，按照故障对设备或业务影响的严重程度不同将网内故障分为一般故障，严重故障和重大故障。
1、一般故障：是指在网络运行过程中，系统发生了部分功能异常、电路质量恶化，通信质量下降，话务监控、测量、网络管理功能受损等，但尚未对通信业务产生直接的影响，用户感知不到网络服务水平下降的故障。
2、严重故障：是指在网络运行过程中，系统发生瘫痪或服务能力明显降低，电路阻断或出现障碍，无法计费或计费异常，监控维护的手段中断等情况，并对用户业务造成严重影响的，但持续时间和影响程度尚未达到重大故障标准的故障。
对时间要求紧迫，需要立即进行处理否则会对用户业务造成严重影响的故障。
对于无线基站故障，当一个本地网内10个以上基站发生同时阻断即界定为严重故障。
3、重大故障：是指网络中断、系统瘫痪，电路阻断，无法计费，监控手段中断，业务中断等严重故障持续到一定时间或影响用户超过规定数量的故障。
各专业的重大故障的定义参见附件《中国移动全网重大通信故障定义》。
第2条第二类：依据《公用电信网间通信质量监督管理规定》，按照故障对业务质量的影响效果可将网间故障分为A类障碍，B类障碍，严重障碍，事故和严重事故。
（一）A类障碍：1、发端网络的呼损：过网呼叫的发端网络呼损高于20％；2、受话网络的来话接通率：过网呼叫的受端网络来话接通率低于80％；3、发（受）端网络的呼叫建立时延：过网呼叫在发（受）端网络中的呼叫建立时延，与发（受）端网络中同种可比业务的连接建立时延的差异大于6秒的发生概率超过20％；4、发（受）端网络的断话等异常现象：过网呼叫在发（受）端形成的断话、单通、错号、无回铃音、虚假回铃音（指主叫用户听回铃音，被叫用户不振铃，下同）等现象的发生概率超过20％；5、网间互联中继电路的负荷：公用电信网间某一中继群连续三日忙时呼损均高于5％，或者经电信监管部门网间结算及互联互通监测系统监测（以下简称监测系统）监测，连续三日忙时每线话务量平均达到工业信息化部下发的《网间通信障碍互联中继电路负荷表》中所规定的相应数值。
网络常见故障的分类诊断有哪些网络常见故障的分类诊断有哪些网络故障极为普遍，故障种类也十分繁杂。
如果把网络故障的常见故障进行归类查找，那么无疑能够迅速而准确的查找故障根源，解决网络故障。
下面YJBYS店铺为大家搜索整理了关于网络常见故障的分类诊断，欢迎参考借鉴，希望对大家有所帮助。
想了解更多相关信息请持续关注我们应届毕业生培训网!根据常见的网络故障归类为：物理类故障和逻辑类故障。
一、物理类故障1、网络线路故障在日常网络维护中，线路故障的发生率是相当高。
线路故障通常包括线路损坏及线路受到严重电磁干扰。
排查方法：如果是短距离的范围内，判断网线好坏简单的方法是将该网络线一端插入一台确定能够正常连入局域网的主机的RJ45插座内，另一端插入确定正常的HUB端口，然后从主机的一端Ping线路另一端的主机或路由器，根据通断来判断即可。
如果线路稍长，或者网线不方便调动，就用网线测试器测量网线的好坏。
如果线路很长，比如由邮电部门等供应商提供的，就需通知线路提供商检查线路，看是否线路中间被切断。
对于是否存在严重电磁干扰的排查，我们可以用屏蔽较强的屏蔽线在该段网路上进行通信测试，如果通信正常，则表明存在电磁干扰，注意远离如高压电线等电磁场较强的物件。
如果同样不正常，则应排除线路故障而考虑其他原因。
2、网络端口故障端口故障通常包括插头松动和端口本身的物理故障。
排查方法：此类故障通常会影响到与其直接相连的其他设备的信号灯。
因为信号灯比较直观，所以可以通过信号灯的状态大致判断出故障的发生范围和可能原因。
3、集线器或路由器故障集线器或路由器故障在此是指物理损坏，无法工作。
排查方法：通常最简易的方法是替换排除法，用通信正常的网线和主机来连接集线器(或路由器)，如能正常通信，集线器或路由器正常;否则再转换集线器端口排查是端口故障还是集线器(或路由器)的故障;集线器(或路由器)的指示灯也能提示其是否有故障，正常情况下对应端口的灯应为绿灯。
