直流电桥测电阻

术等领域。
工程应用：直 流电桥在工程 中也有广泛应 用，例如在电 力系统中用于 测量和保护电
路。
电子测量领域：用 于测量电阻、电容、 电感等电子元件的 参数
通信工程领域：用 于实现信号的传输、 处理和调制
电力工程领域：用 于高压、大电流电 路的测量和控制
汽车工程领域：用 于汽车电子控制系 统和发动机的参数 测量和故障诊断
定义：双臂电桥是一种测量电阻的装置，由电源、比较臂、被测电阻和标准电阻组成 工作原理：通过比较臂和被测电阻之间的电压差来测量电阻 特点：精度高、稳定性好、测量范围广 应用：在物理学、电子学等领域有着广泛的应用
定义：高精度电 桥是指测量电阻 值精确度较高的 电桥，通常采用 精密电阻和先进 的测量技术。
直流电桥的组成：由电源、电阻、开关和测量仪表等组成 直流电桥的工作原理：通过调整电源电压和电阻值，使电桥平衡，从而测 量出电阻值 直流电桥的优点：测量精度高、稳定性好、操作简便等
直流电桥的应用：在物理学、化学、工程学等领域都有广泛的应用
直流电桥测电阻的基本原理 直流电桥的平衡条件 测量误差的分析 实验注意事项
准备电源、电桥、 电阻箱、导线等 实验器材
了解电桥的基本 原理和平衡条件
确定测量范围和 精度要求
掌握正确的操作 方法和注意事项
接入方式：采用四线制连 接，保证测量精度
接入位置：选择合适的桥 臂位置，以减小误差
接入方法：采用分压或分 流方式接入桥臂
注意事项：注意接入桥臂 的极性，避免出现错误
调节电桥平衡的目的：消除误差， 提高测量精度
用并进行检查和维修
电阻、电容、电感等电子元件的测量
单击添加文本具体内容，简明扼要地阐述您的观点。根据需要可 酌情增减文字添加文本

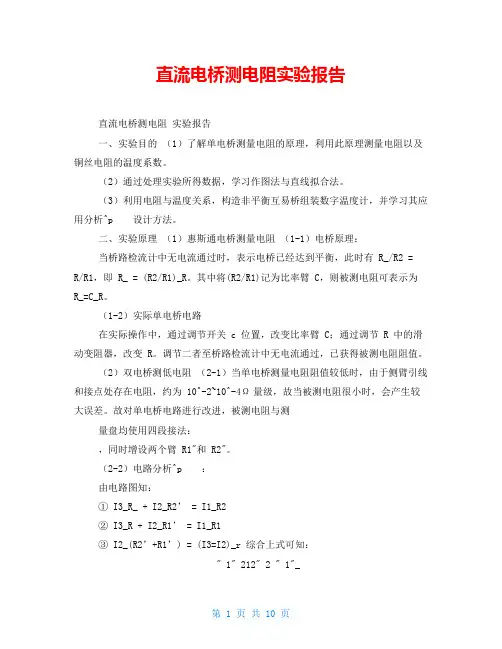

直流电桥测电阻实验报告直流电桥测电阻实验报告一、实验目的（1）了解单电桥测量电阻的原理，利用此原理测量电阻以及铜丝电阻的温度系数。

（2）通过处理实验所得数据，学习作图法与直线拟合法。

（3）利用电阻与温度关系，构造非平衡互易桥组装数字温度计，并学习其应用分析^p 设计方法。

二、实验原理（1）惠斯通电桥测量电阻（1-1）电桥原理：当桥路检流计中无电流通过时，表示电桥已经达到平衡，此时有 R_/R2 = R/R1，即 R_ = (R2/R1)_R。

其中将(R2/R1)记为比率臂 C，则被测电阻可表示为R_=C_R。

（1-2）实际单电桥电路在实际操作中，通过调节开关 c 位置，改变比率臂 C；通过调节 R 中的滑动变阻器，改变 R。

调节二者至桥路检流计中无电流通过，已获得被测电阻阻值。

（2）双电桥测低电阻（2-1）当单电桥测量电阻阻值较低时，由于侧臂引线和接点处存在电阻，约为 10^-2~10^-4Ω量级，故当被测电阻很小时，会产生较大误差。

故对单电桥电路进行改进，被测电阻与测量盘均使用四段接法：，同时增设两个臂 R1"和 R2"。

（2-2）电路分析^p ：由电路图知：① I3_R_ + I2_R2’ = I1_R2② I3_R + I2_R1’ = I1_R1③ I2_(R2’+R1’) = (I3=I2)_r 综合上式可知：" 1" 212" 2 " 1"_121RRRRRr R Rr RRRR_ 利用电桥结构设计，可满足" 1" 212RRRR，同时减小 r，可是 R_ 仍满足 R_ = (R2/R1)_R，即R_=C_R。

（3）铜丝的电阻温度特性及数字温度计设计（3-1）铜丝的电阻温度特性∵一般金属电阻均有：Rt = R0(1+αR_t)，且纯铜αR 变化小∴αR = (Rt -R0)/(R0_t) （3-2）数字温度计设计（3-2-1）非平衡电桥将检流计 G 换为对其两端电压的测量，满足：Rt RRtR RREt2 1U 。

实验十八直流电桥测电阻实验报告一、实验目的1.掌握直流电桥的基本结构、原理和使用方法；2.学习使用直流电桥测量电阻。

二、实验仪器与器材1.直流电桥主体：包括电源、电桥、电流计等组成；2.高精度套装电阻箱；3.电导线；4.多用表；5.尺子。

三、实验原理直流电桥的基本原理就是根据欧姆定律，利用电桥平衡条件来测电阻值。

在实验中，通过调整电桥的阻值，使得电流为零，即在两端读取到相同电压，此时被测电阻值等于设置的阻值。

四、实验步骤1.将直流电桥接通电源，并将高精度套装电阻箱接入电桥的两个相反支路上；2.调节电阻箱阻值，使得电桥两侧的电流为零；3.记录此时电阻箱上的阻值，即为被测电阻值；4.通过多用表检查测量结果的准确性。

五、实验数据记录与处理1.实验数据记录使用直流电桥对5个不同电阻进行测量，分别记录电桥两侧的电阻值和电阻箱上的设定阻值，并计算误差。

被测电阻（Ω）电桥两侧电阻（Ω）设定阻值（Ω）误差（Ω）R1 2.98 3 0.02R2 4.01 4 0.01R3 10.03 10 0.03R4 20.05 20 0.05R5 50.02 50 0.022.数据处理将每次测量得到的数据进行误差计算，如下所示：误差=电桥两侧电阻-设定阻值每次测量的误差都小于0.1Ω，符合实验的要求。

六、实验结果分析与讨论通过本实验，我们掌握了使用直流电桥测量电阻的方法，并且对测得的数据进行了处理分析。

由于实验所用的仪器与器材都是高精度的，所以测量结果的误差较小，符合要求。

在实际应用中，直流电桥是一种常用的测试电阻的工具，其精度可以达到0.1%以上，比其他测量方法更为准确和稳定。

因此，掌握直流电桥的原理和操作方法对于电阻的测量和实验研究非常重要。

七、实验总结通过本实验，我们学会了使用直流电桥测量电阻，并对测量结果进行了处理和分析。

实验过程中，注意到电阻的接触是否良好，避免一些干扰因素对测量结果的影响。

并且在实验结束后，对仪器进行了正确的关闭和清理。

大学物理49直流电桥测电阻
直流电桥测电阻是一种根据欧姆定律测量电阻的方法，该方法使用一个四臂电桥电路来测量未知电阻的电阻值。

在这个电路中，一个固定的电阻器和一个可调的变阻器被连接在两个并联的电阻器中，这两个并联电阻器合在一起被称为“待测电阻器”。

测量开始时，变阻器的电阻值被调整以达到平衡状态。

平衡状态是指在该状态下，通过待测电阻器中的电流为零，且电路中的所有电位差相等。

此时，根据欧姆定律，待测电阻器的阻值等于标准电阻器和变阻器之和。

因此，通过调整变阻器的电阻值，我们可以确定待测电阻器的电阻值。

这种测量方法的精度取决于平衡状态的准确度，因此，仔细的电路调整和精确的电阻值读数是至关重要的。

此外，值得注意的是，在这种测量中，电路中的电流应尽可能小，以避免产生热效应和电阻值的变化，因为电流的增加会导致电路中的电阻值明显增加。

总之，直流电桥测电阻是一种有效的测量电阻值的方法，它具有精确度高、使用方便等优点，在实验中得到广泛使用。
