硅橡胶绝缘硅橡胶护套变频器电力电缆的研制

硅橡胶绝缘电力电缆1范围本标准适用于额定电压U0/U为0.6/1kV及以下电力、冶金等工矿企业高温和低温环境中移动或固定电器设备电力传输用硅橡胶绝缘电力电缆。

产品除应符合本标准外，还应符合Q/-2.3.1-2010 的相应要求。

2使用特性2.1 额定电压U0/U为0.6/1kV 。

2.2 电缆长期允许最高工作温度为180C，短路时最高温度为350C ,短路最长持续时间为5s。

2.3 硅橡胶绝缘及护套的电缆允许在-80 C〜+180 C环境中正常使用。

2.4 电缆敷设时的允许弯曲半径：无铠装层的电缆，应不小于电缆外径的6倍；有铠装或屏蔽结构的电缆，应不小于电缆外径的12倍。

3型号3.1 电缆型号如表1。

型号，并作为本标准的一个组成部分。

4 技术要求4.1 导体导体应符合Q/— 2.3.1-2010 中第4.1条规定。

4.2 耐火绝缘层耐火绝缘层应符合Q/ — 2.3.1-2010中第4.2条规定。

4.3 绝缘绝缘应符合Q/— 2.3.1-2010 中第4.3条规定。

4.4 成缆成缆要求应符合Q/ - 2.3.1-2010中第4.4的规定。

4.5 内衬层4.5.1 内衬层要求应符合Q/ — 2.3.1-2010 中第4.6的规定。

4.5.2 挤包内衬层厚度见表2。

4.5.3 绕包内衬层缆芯假设直径为40m似以下时，绕包内衬层的近似厚度取0.4mnx如大于40mnW,则取0.6mm。

其假设直径算法参照GB/T 12706相关规定。

4.6 铠装4.6.1 铠装层要求应符合Q/ — 2.3.1-2010 中第4.7的规定。

4.6.2 铠装金属带厚度见表3。

表3铠装金属带标称厚度4.7 护套4.7.1 护套材料可为硅橡胶（G）、低烟无卤阻燃聚烯烧（WH1或聚氯乙烯（PV。

护套材料性能要求应符合Q/-2.3.1-2010 的4.8.2的要求。

4.7.2 挤包护套标称厚度Ts应按下列公式计算：Ts=0.035D+1.0式中：D——挤包护套前电缆的假设直径，mm上式计算出的数值应按四舍五入修约到0.1mmo注：挤包护套前假定直径计算方法按GB/T 12706执行。

硅橡胶材料在电力设备外绝缘上的应用引言：在现代社会中，电力设备扮演着至关重要的角色。

为了确保电力设备的安全运行，外绝缘材料的选择至关重要。

硅橡胶材料作为一种优秀的绝缘材料，被广泛应用于电力设备的外绝缘上。

本文将介绍硅橡胶材料在电力设备外绝缘上的应用，并探讨其优势和未来发展前景。

一、硅橡胶材料的特性硅橡胶是一种由有机硅化合物为主要成分的高分子化合物，具有以下特性：1. 优异的绝缘性能：硅橡胶具有良好的绝缘性能，能够有效隔离电流，确保电力设备的安全运行。

2. 耐高温性能：硅橡胶能够在高温环境下保持稳定的绝缘性能，广泛应用于高温电力设备。

3. 耐老化性能：硅橡胶具有出色的耐老化性能，能够长期稳定地保持绝缘性能。

4. 耐腐蚀性能：硅橡胶对酸、碱等化学品具有较好的抗腐蚀性能，能够在恶劣的环境下使用。

5. 柔软性能：硅橡胶具有良好的柔软性能，易于加工和安装。

二、硅橡胶材料在电力设备外绝缘上的应用硅橡胶材料在电力设备外绝缘上的应用非常广泛，主要包括以下几个方面：1. 电缆绝缘：硅橡胶绝缘电缆具有优异的绝缘性能和耐高温性能，广泛用于输电线路和电力设备的绝缘保护。

2. 绝缘套管：硅橡胶绝缘套管被广泛用于电力设备的绝缘保护，能够有效隔离电流，防止漏电和短路。

3. 绝缘垫片：硅橡胶绝缘垫片作为一种重要的绝缘材料，被广泛应用于电力设备的绝缘隔离和防水密封。

4. 绝缘罩：硅橡胶绝缘罩能够有效保护电力设备免受外界环境的干扰和损害，确保设备的安全运行。

5. 绝缘管道：硅橡胶绝缘管道可用于电力设备的线路绝缘和防护，具有良好的耐高温性能和耐腐蚀性能。

三、硅橡胶材料的优势和未来发展前景硅橡胶材料在电力设备外绝缘上具有诸多优势，这些优势使得它成为理想的绝缘材料选择：1. 优异的绝缘性能：硅橡胶能够有效隔离电流，确保电力设备的安全运行。

2. 耐高温性能：硅橡胶能够在高温环境下保持稳定的绝缘性能，适用于高温电力设备。

3. 耐老化性能：硅橡胶具有出色的耐老化性能，能够长期稳定地保持绝缘性能。

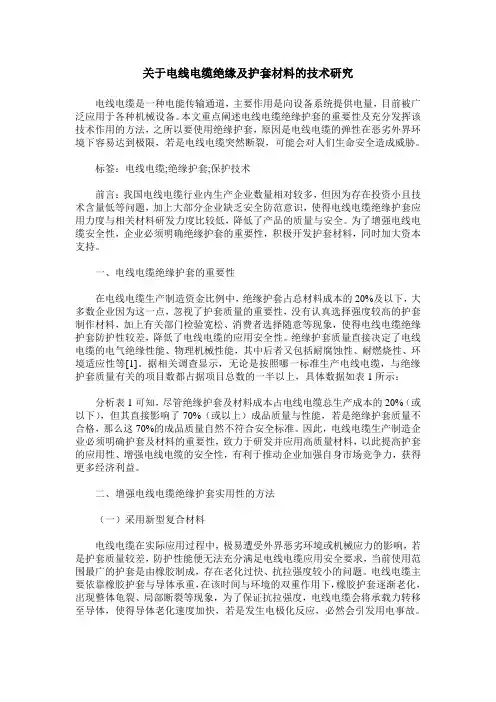

关于电线电缆绝缘及护套材料的技术研究电线电缆是一种电能传输通道，主要作用是向设备系统提供电量，目前被广泛应用于各种机械设备。

本文重点阐述电线电缆绝缘护套的重要性及充分发挥该技术作用的方法，之所以要使用绝缘护套，原因是电线电缆的弹性在恶劣外界环境下容易达到极限，若是电线电缆突然断裂，可能会对人们生命安全造成威胁。

标签：电线电缆;绝缘护套;保护技术前言：我国电线电缆行业内生产企业数量相对较多，但因为存在投资小且技术含量低等问题，加上大部分企业缺乏安全防范意识，使得电线电缆绝缘护套应用力度与相关材料研发力度比较低，降低了产品的质量与安全。

为了增强电线电缆安全性，企业必须明确绝缘护套的重要性，积极开发护套材料，同时加大资本支持。

一、电线电缆绝缘护套的重要性在电线电缆生产制造资金比例中，绝缘护套占总材料成本的20%及以下，大多数企业因为这一点，忽视了护套质量的重要性，没有认真选择强度较高的护套制作材料，加上有关部门检验宽松、消费者选择随意等现象，使得电线电缆绝缘护套防护性较差，降低了电线电缆的应用安全性。

绝缘护套质量直接决定了电线电缆的电气绝缘性能、物理机械性能，其中后者又包括耐腐蚀性、耐燃烧性、环境适应性等[1]。

据相关调查显示，无论是按照哪一标准生产电线电缆，与绝缘护套质量有关的项目数都占据项目总数的一半以上，具体数据如表1所示：分析表1可知，尽管绝缘护套及材料成本占电线电缆总生产成本的20%（或以下），但其直接影响了70%（或以上）成品质量与性能，若是绝缘护套质量不合格，那么这70%的成品质量自然不符合安全标准。

因此，电线电缆生产制造企业必须明确护套及材料的重要性，致力于研发并应用高质量材料，以此提高护套的应用性、增强电线电缆的安全性，有利于推动企业加强自身市场竞争力，获得更多经济利益。

二、增强电线电缆绝缘护套实用性的方法（一）采用新型复合材料电线电缆在实际应用过程中，极易遭受外界恶劣环境或机械应力的影响，若是护套质量较差，防护性能便无法充分满足电线电缆应用安全要求，当前使用范围最广的护套是由橡胶制成，存在老化过快、抗拉强度较小的问题。

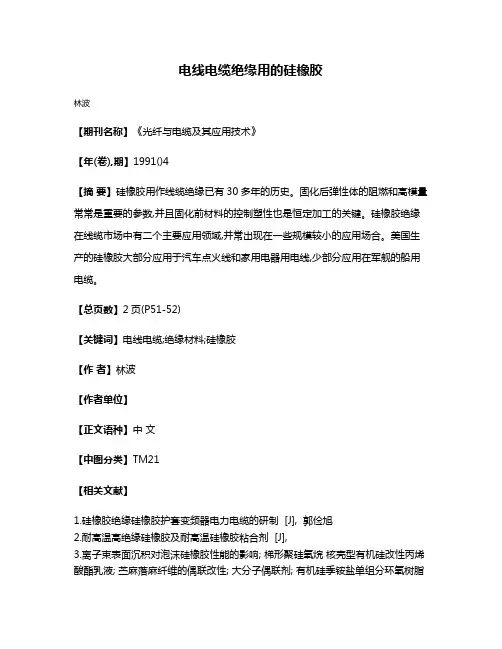

电线电缆绝缘用的硅橡胶
林波
【期刊名称】《光纤与电缆及其应用技术》
【年(卷),期】1991()4
【摘要】硅橡胶用作线缆绝缘已有30多年的历史。

固化后弹性体的阻燃和高模量常常是重要的参数,并且固化前材料的控制塑性也是恒定加工的关键。

硅橡胶绝缘在线缆市场中有二个主要应用领域,并常出现在一些规模较小的应用场合。

美国生产的硅橡胶大部分应用于汽车点火线和家用电器用电线,少部分应用在军舰的船用电缆。

【总页数】2页(P51-52)
【关键词】电线电缆;绝缘材料;硅橡胶
【作者】林波
【作者单位】
【正文语种】中文
【中图分类】TM21
【相关文献】
1.硅橡胶绝缘硅橡胶护套变频器电力电缆的研制 [J], 郭俭旭
2.耐高温高绝缘硅橡胶及耐高温硅橡胶粘合剂 [J],
3.离子束表面沉积对泡沫硅橡胶性能的影响; 梯形聚硅氧烷核壳型有机硅改性丙烯酸酯乳液; 苎麻落麻纤维的偶联改性; 大分子偶联剂; 有机硅季铵盐单组分环氧树脂
胶粘剂; 消泡剂; 二乙烯三胺丙基甲基二甲氧基硅烷; 阻燃性防潮绝缘涂料透光性、阻燃性硅橡胶 [J],
4.浅谈硅橡胶合成绝缘子外绝缘抗老化性能 [J], 王泽
5.硅橡胶绝缘涂料JY-在互感器二次绝缘增强的应用 [J], 黄腾鲲;谭劲章
因版权原因，仅展示原文概要，查看原文内容请购买。

硅橡胶绝缘护套技术参数
硅橡胶绝缘护套是一种常用的电缆绝缘材料，具有良好的电绝缘性能和耐高温性能。

它广泛应用于工业、冶金、石化等领域的电力设备和仪器仪表中，起到保护电缆的作用。

硅橡胶绝缘护套的主要技术参数包括耐热性能、电绝缘性能、耐电压性能和耐化学性能。

硅橡胶绝缘护套的耐热性能非常出色。

它可以在高温环境下长时间工作，耐高温性能通常可以达到200摄氏度以上，甚至更高。

因此，在高温工作环境中，硅橡胶绝缘护套能够有效地保护电缆免受温度的影响，确保电力设备的正常运行。

硅橡胶绝缘护套具有良好的电绝缘性能。

它的电绝缘性能主要表现在两个方面：绝缘电阻和耐电压。

硅橡胶绝缘护套的绝缘电阻较高，能够有效地阻止电流的泄露，保证电缆的安全运行。

同时，硅橡胶绝缘护套还具有较高的耐电压性能，能够承受一定的电压，不易发生击穿现象，保护电缆免受电击的危害。

硅橡胶绝缘护套还具有较好的耐化学性能。

它能够抵抗许多化学物质的侵蚀，如酸、碱、溶剂等。

这使得硅橡胶绝缘护套不易受到外界环境的影响，能够长时间稳定地工作。

硅橡胶绝缘护套具有优秀的耐热性能、电绝缘性能、耐电压性能和耐化学性能。

它广泛应用于各个领域的电力设备和仪器仪表中，为
电缆提供了良好的保护。

在未来的发展中，硅橡胶绝缘护套将继续不断创新和改进，以满足人们对电力设备性能的需求。

硅橡胶绝缘护套技术参数
硅橡胶绝缘护套是一种常用于电气设备和电线电缆中的绝缘材料，具有优异的耐高温、耐臭氧、耐候性能和电气绝缘性能。

其技术参数主要包括以下几个方面：
1. 耐高温性能，硅橡胶绝缘护套的耐高温性能通常以温度范围来表示，一般可达-60°C至+200°C，甚至更高的温度范围，这使得它在高温环境下仍能保持良好的绝缘性能。

2. 耐臭氧性能，硅橡胶绝缘护套具有优异的耐臭氧性能，能够在臭氧环境下长期使用而不发生老化、龟裂等现象。

3. 耐候性能，硅橡胶绝缘护套具有良好的耐候性能，能够在户外恶劣环境下长期使用而不受到紫外线、氧化、紫外线辐射等因素的影响。

4. 电气绝缘性能，硅橡胶绝缘护套具有良好的电气绝缘性能，能够有效阻止电流的泄漏和电气设备之间的相互干扰。

5. 其他参数，硅橡胶绝缘护套的技术参数还包括拉伸强度、断
裂伸长率、硬度、密度等物理机械性能指标，以及阻燃性能、耐化
学品性能等特殊性能指标。

综上所述，硅橡胶绝缘护套的技术参数涵盖了耐高温、耐臭氧、耐候性能和电气绝缘性能等多个方面，这些参数对于其在电气设备
和电线电缆中的应用具有重要意义。

AGG 10KV硅胶高压线是一种用于输电、配电系统中的电力传输线路，由于其具有耐高温、耐寒、防腐、耐磨损等优良性能，被广泛应用于各个领域。

为了保障AGG 10KV硅胶高压线的质量和安全，我国制定了相关的国标标准，以下是对该标准的详细解析：一、标准名称：GB/T 12972-2017《硅橡胶绝缘10kV以上电力电缆及附件》标准。

二、标准适用范围：1. 本标准适用于额定电压在10kV及以上的硅橡胶绝缘电力电缆及其附件。

2. 本标准不适用于带电运行的电缆、电缆附件和电缆系统。

三、标准内容：1. 术语和定义：该部分主要规定了AGG 10KV硅胶高压线的相关术语和定义，如额定电压、导体、绝缘层等。

2. 材料：该部分规定了AGG 10KV硅胶高压线所使用的材料应符合国家相关标准，如有特殊要求，应进行相应的试验和检测。

3. 结构：该部分规定了AGG 10KV硅胶高压线的结构应符合国家相关标准，如导体、绝缘层、护套等。

4. 技术要求：该部分规定了AGG 10KV硅胶高压线的技术要求，包括外观、尺寸、电气性能、机械性能、热老化性能、低温弯曲性能等方面的要求。

5. 试验方法：该部分规定了对AGG 10KV硅胶高压线进行试验的方法，如外观检查、尺寸测量、直流电阻测试、耐电压试验、热老化试验、低温弯曲试验等。

6. 检验规则：该部分规定了对AGG 10KV硅胶高压线进行检验的规则，包括出厂检验、定期检验和抽样检验等。

7. 标志、包装、运输和贮存：该部分规定了AGG 10KV硅胶高压线的标志、包装、运输和贮存要求，保证其在运输和贮存过程中不受损坏。

四、标准实施：本标准自2018年1月1日起实施，与原有的GB/T 12972-2008标准相比，增加了翻新电缆、接头和附件的规定，增强了产品质量和安全性。

同时，本标准还对AGG 10KV硅胶高压线的使用、维护和检修等方面作出了一系列规定，以保证其在使用过程中的安全和可靠性。

总之，GB/T 12972-2017《硅橡胶绝缘10kV以上电力电缆及附件》标准是我国对AGG 10KV硅胶高压线的技术要求和检验方法进行规范化管理的重要标准，对于保障电力传输的安全、可靠和稳定具有重要意义。

浅谈硅橡胶电缆生产中的几点注意事项作者：胡斌时间：2007年10月摘要：本文提出硅橡胶在电缆行业的运用情况，硅橡胶电缆生产中常遇到的一些问题以及解决的办法。

关键词：硅橡胶、混炼、挤制、焦烧、起泡、工艺一．前言硅橡胶由于具有很高的耐热性和优异的耐寒性，长期使用温度范围可达－90～250℃，同时具有优良的电绝缘性能、耐老化等性能，因此硅橡胶在电缆行业的发展非常迅速。

在过去的几十年间，硅橡胶工业不断面临着满足日益增长的现代挤出产品市场需要的挑战。

硅橡胶在耐磨性、耐割穿性能、耐化学药品性、耐油性及机械强度方面都有了提高。

硅橡胶作为具有较高热老化温度的材料，其价值和可靠性促进了它在制造商和用户中的广泛使用。

如今，硅橡胶在电线电缆行业的应用在不断发展，主要用作舰船电缆、航空电线、电机引接线、加热电线以及许多特殊用途（如原子能工业、航天工业、冶金工业等）电线电缆的绝缘和护套。

近两年来，公司不断接到客户关于硅橡胶绝缘和护套电缆的订货，但由于该类产品并不是公司的主导产品，因此加工工艺、生产设备并不完善，虽然在生产过程中我们遇到很多困难，但是经过大家的共同努力，产品最终还是如期交货给了客户，我们也从中学到了许多。

二．硅橡胶电缆在生产过程中遇到的问题1．胶料混炼加硫后在挤制过程中易焦烧并含有大量杂质，导致绝缘电压击穿。

2．护套挤制过程中出现松壳和起泡现象。

三．解决方法1．混炼与返炼技术要求虽然硅橡胶的加工设备和有机橡胶的加工设备没什么两样，但最好不要用同一台开炼机来加工有机橡胶和硅橡胶。

最好能有硅胶专用的操作间，而且要保持清洁的环境，因为被污染的硅橡胶的机械性能和电性能都要降低。

如果不能为硅橡胶配置专用的加工设备和加工场地，那么一定要注意将污染性材料与硅橡胶和硅橡胶的配合助剂完全隔离，因为大部分杂质都来自胶料的混炼。

由于硅橡胶本身的特点，确实需要返炼的胶料在返炼后塑性会发生变化，容易包到转速较快的辊筒上。

开炼机的辊筒应该通入冷却水，以避免胶料焦烧，对采用含双２．４－二氯化苯甲酰过氧化物作为硫化体系的胶料尤其应该注意。

变频器专用电缆变频器专用电缆(简称变频电缆)是变频调速系统——变频器与配套电动元件组成的传动系统中必不成少的重要组件。

【详细说明】执行尺度耐火型耐火特性符合GB/T19216.11、GB/T19216.21规定产物特点及用途：变频器专用电缆(简称变频电缆)是变频调速系统——变频器与配套电动元件组成的传动系统中必不成少的重要组件。

型号暗示方法电缆布局参数BPYJVP--铜丝导体+铜带绕包屏蔽，电缆外径尺寸及电缆截流量BPYJVP--铜带绕包+铜丝编织屏蔽，电缆外径尺寸及电缆截流量变频器控制道理与接线尺度型号及名称主要技术指标：1．成品电缆导体直流电阻(符合GB3956规定)2．成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ×km。

聚氯乙烯绝缘应不小于50 MΩ×km。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

4．屏蔽层传输阻抗电缆在100MHz时传输阻抗等于或小于100Ω/m。

耐高温变频器专用电缆用于石油、化工、发电、冶金等工矿企业，在高、低温、酸、碱、油、水及腐蚀气体的恶劣环境中频率控制传动系统中作供电电缆或连接电缆。

使用特性：较低的有效电容。

具有良好的耐火燃烧性能，可用于危险区域。

低传输阻抗。

该电缆含有屏蔽层、以防止电磁干扰，传输阻抗RX是对屏蔽阻抗感应和电容束合的有效度量，低传输阻抗可提供良好的电磁相容性对称的三芯设计，更好的电磁相容性。

三根耐侯耐温树脂绝缘线芯在缝隙处均匀等距绞合，形成一个真正的同芯布局。

额定电压：0.6/1KV耐温:硅橡胶绝缘-40℃-180℃.F4绝缘-40℃-275℃底子型号及名称电缆布局参数电缆规格变频调速技术是21世纪新兴的工业应用技术之一，它具有调速范围宽、调速精度高、传输功率不变、高可靠性、节能效果好等一系列其他调速系统不克不及比拟的长处，因而，在现代工业的各个领域，例如：钢铁、石油化工、电站建设、轻工、纺工等调速控制系统及各种自动化出产流水线上逐步代替电磁调速或直流调速方式而取得了越来越广泛的应用。
