极化曲线的测定

极化曲线测量董泽华为了探索电极过程的机理及影响电极过程的各种因素，包括各种水处理剂，缓蚀剂的评价和机理研究，都必须对电极过程进行研究，而在该研究过程中极化曲线的测定又是重要的方法之一。

一般进行进化曲线测量1.实验方法（一）碳钢在弱酸性溶液中的极化曲线(1)工作电极为PTFE或环氧树脂镶嵌的A3钢,面积为0.5cm2，工作电极用200,600,800号金相砂纸逐级打磨至光亮,以无水乙醇和丙酮脱脂后,再用蒸馏水进行冲洗,放入干燥器内干燥30mins,然后浸入被测溶液中15~50mins, 待电位稳定后进行测量。

试验采用密闭的玻璃电解池,并置于恒温水浴中,试验过程中溶液未除氧。

放在丙酮中除去油污，用石腊涂抹剩余面积，备用。

(2)试验介质分别为1000 mg/l H2S+1000 mg/l HCl和1000 mg/l H2S+100 mg/l HCl。

温度为25℃和85℃。

缓蚀剂为某石油化工厂提供的”HT-1”和”WS-1”,主要成分为咪唑啉酰胺为1mmol·L-1的盐酸溶液（pH=3），采用Pt片作为辅助电极，饱和甘汞电极为参比电极。

将工作电极安装到装有250mL介质的四口烧瓶，与Pt辅助电极、饱和甘汞电极组成三电极体系。

电解池的连接参见附件一。

(3)仪器采用华中科技大学研制的CS300型电化学测试系统进行极化曲线测量，测量控制和数据分析才采用corrTest进行。

从主菜单中选择“稳态测试”——“动电位扫描”或者直接按“F4”即可进入如下窗口，其参数设置如下图1所示。

温度控制在80℃（恒温水浴），扫描速率为0.5mv/s，极化范围为+/-100mV(相对开路电位)，曲线采用非线性三参数方法来计算阴阳极Tafel斜率以及腐蚀速率、极化电阻等值。

图1极化曲线参数设置窗口电解池参数设置如下图2所示，用于设定工作电极的面积，材料化学当量，参比电极类型等，这些参数将用于腐蚀参数的计算。

图2.电极与电解池参数设置窗口此外，恒电位仪的参数设置一般可以依照下图3所示的参数进行，没有特殊需要无需修改。

极化曲线测量方法
《极化曲线测量方法》
嘿，你知道吗，极化曲线可是个很重要的东西呢！那什么是极化曲线呀？简单来说，它就是描述电极电位与电流密度之间关系的曲线。

要测量极化曲线，得先准备好实验装置。

有个能稳定供电的电源，还有一个能精确测量电位和电流的仪器，这可不能马虎。

然后呢，把要研究的电极放到合适的溶液里。

这就好像给电极找了个“家”，让它在里面“活动”。

接着就开始测量啦！慢慢改变电流密度，同时记录下对应的电极电位。

这就像给电极做了一次“体检”，把它在不同“状态”下的表现都记录下来。

在测量的过程中，要特别注意一些细节哦。

比如，溶液的温度要保持稳定，不然会影响测量结果。

还有，电极表面要干净，不能有杂质，不然也会干扰测量。

测量完了，就得到了一条极化曲线。

从这条曲线里，我们能看出很多东西呢。

比如电极的活性、反应的难易程度等等。

我觉得极化曲线测量真的很有意思，它能让我们更深入地了解电极的行为和反应，对于研究各种电化学过程非常有帮助。

极化曲线测定实验报告实验目的：1. 了解极化现象的基本原理；2. 学会使用电位-电流（极化）曲线进行电极的极化特性测定；3. 掌握不同电位下的极化电流的测定方法；4. 确定电极极化的过电位。

实验仪器：1. 极化曲线测定装置2. 电源3. 电位计4. 电流计5. 电阻箱6. 试样电极实验原理：当一个电化学电池在工作时，如果将工作电极的电位进行变化，会引起极化现象。

极化现象产生的原因是工作电极上电子转移反应的速率受到了限制，从而导致了整个反应速率的下降。

极化曲线实验可以通过测量电流与电位之间的关系，来推断电化学电池的反应机理和动力学参数。

实验步骤：1. 将试样电极插入极化曲线测定装置中的电极槽中；2. 连接电源、电位计、电流计和电阻箱，组成电路；3. 打开电源，调整电压，并记录不同电位下的电流值；4. 根据测得的数据绘制极化曲线。

实验结果及讨论：根据实验测得的数据，我们可以绘制出试样电极在不同电位下的极化曲线。

通常极化曲线图呈现出一个曲线，在某一电位附近极化电流达到峰值，然后随着电位的进一步增加而逐渐减小。

这个峰值电位即为电极的极化过电位。

通过极化曲线，我们可以得到一些有关试样电极的信息。

例如，当电位接近峰值电位时，电极上的电子转移反应受到限制，电极表面可能会形成一层非电活性的物质膜。

此时，电极上的电流主要通过扩散过程来传递。

当电位进一步增加时，电子转移反应的限制逐渐解除，电流通过电活性物质的表面反应来转移。

根据极化曲线还可以计算电极的极化电阻、极化电流密度等参数。

实验结果的准确性受到多种因素的影响，如实验操作的精确性、试样电极的质量等。

在进行实验时应尽量控制这些因素，提高实验结果的准确性。

结论：通过极化曲线测定实验，我们可以了解电极的极化特性和极化过电位，并可以推断电极的反应机理和动力学参数。

该实验方法可以在电化学过程研究和电化学工程中提供有价值的信息。

实验一极化曲线的测定一、实验目的1.掌握用“三电极”法测定不同金属的极化曲线。

2.了解极化曲线的意义和应用。

3.讨论极化曲线在金属腐蚀与防护中的应用。

二、实验概述为了探索电极过程的机理及影响电极过程的各种因素，必须对电极过程进行研究，而在该研究过程中极化曲线的测定乂是重要的方法之一。

在研究可逆电池的电动势和电池反应时电极上儿乎没有电流通过，每个电极或电池反应都是在无限接近平衡下进行的，因此每个电极反应是可逆的。

当有电流通过电池时，则电极的平衡状态被破坏，此时电极反应处于不可逆状态，随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。

在有电流通过电极时，III于电极反应的不可逆而使电极电位偏离平衡值的现象称作电极的极化。

根据实验测出的数据来描述电流密度与电极电位之间关系的曲线称作极化曲线，如图1所示。

A E F图一金属的极化曲线金属的阳极过程是指金属作为阳极，在一定的外电势下发生的阳极溶解过程, 如下式所示:n+~M?M+ne此过程只有电极电位大于其热力学电位时才能发生。

阳极的溶解速度随着电极电位变正而逐渐增大。

这是正常的阳极溶解，但当阳极电位正到某一数值时，其溶解速度达到最大值。

此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。

从A点到B点的电位范围称为金属活性溶解区。

此区域内的AB线段是金属的正常溶解。

A点称为金属的自然腐蚀电位。

从B点到E点称为钝化过渡区。

BE线是山活化态到钝化态的转变过程，B点所对应的电位称为致钝电位，其对应的电流密度I称为致钝电流密度。

从E点到F点的电位范围称为钝化区。

在此区域内由于金属表面状态发生了变化，使金属的溶解速度降低到最小值，与之对应的电流密度很小，基本上不随电位的变化而变化。

此时的电流密度称为维持钝化的电流密度，其数值儿乎与电位变化无关。

FC段的电位范围称为过钝化区，在此区域，阳极电流密度乂重新随电位增大而增大，金属的溶解速度乂开始增大。

实验八 极化曲线的测定一、实验目的1、掌握稳态恒电势法测定金属极化曲线的基本原理和测试方法。

2、了解极化曲线的意义和应用。

3、掌握恒电势仪的使用方法。

二、实验原理1、极化现象与极化曲线当电极处于平衡状态，电极上无电流通过时，这时的电极电势称为平衡电势。

当有电流明显地通过电极时，电极的平衡状态被破坏，电极电势偏离平衡值，而且随着电极上电流密度的增加，电极反应的不可逆程度也随之增大，电极电势将越来越偏离平衡电势。

这种由于有电流存在而造成电极电势偏离平衡电极电势的现象称为电极的极化。

在某一电流密度下，实际发生电解的电极电势与平衡电极电势之间的差值称为超电势。

阳极上由于超电势使电极电势变大，阴极上由于超电势使电极电势变小。

超电势的大小与流经电极的电流密度有关，电极电势(或超电势)与电流密度的关系曲线称为极化曲线，极化曲线的形状和变化规律反映了电化学过程的动力学特征。

除电流密度外，影响超电势的因素还有很多，如电极材料，电极的表面状态，温度，电解质的性质、浓度及溶液中的杂质等。

金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程，如下式所示：M →M n+＋n e此过程只有在电极电势正于其热力学电势时才能发生。

阳极的溶解速度（用电流密度表示）随电势变正而逐渐增大，这是正常的阳极溶出，但当阳极电势正到某一数值时，其溶解速度达到最大值，此后阳极溶解速度随电势变正反而大幅度降低，这种现象称为金属的钝化现象。

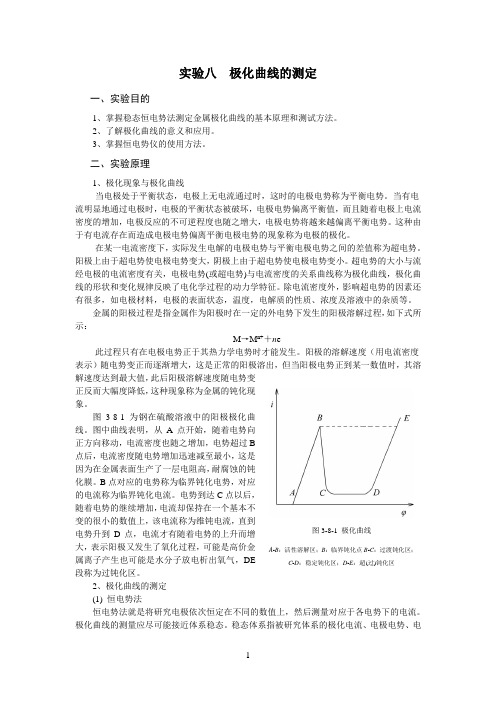

图3-8-1为钢在硫酸溶液中的阳极极化曲线。

图中曲线表明，从A 点开始，随着电势向正方向移动，电流密度也随之增加，电势超过B点后，电流密度随电势增加迅速减至最小，这是因为在金属表面生产了一层电阻高，耐腐蚀的钝化膜。

B 点对应的电势称为临界钝化电势，对应的电流称为临界钝化电流。

电势到达C点以后，随着电势的继续增加，电流却保持在一个基本不变的很小的数值上，该电流称为维钝电流，直到电势升到D 点，电流才有随着电势的上升而增大，表示阳极又发生了氧化过程，可能是高价金属离子产生也可能是水分子放电析出氧气，DE 段称为过钝化区。

极化曲线的测定极化曲线的测定⼀、实验⽬的掌握恒电位测定极化曲线的⽅法，测定碳钢（圆型钢筋）在碱性溶液中的恒电位阳极极化曲线及其极化电位。

⼆、实验原理实际的电化学过程并不是在热⼒学可逆条件下进⾏的。

在电流通过电极时，电极电位会偏离其平衡值，这种现象称为极化。

在外电流的作⽤下，阴极电位会偏离其平衡位置向负的⽅向移动，称为阴极极化；⽽阳极电位会偏离其平衡位置向正的⽅向移动，称为阳极极化。

在电化学研究中，常常测定极化曲线，即电极电位与电流密度的关系。

铁在硫酸溶液中典型的阳极极化曲线如图23.1所⽰，该曲线分为四个区域：电流密度i 阳极电位φ+图23.1 阳极极化曲线1．从点a 到点b 的电位范围称⾦属活化区。

此区域内的ab 线段是⾦属的正常阳极溶解，以铁电极为例，此时铁以⼆价形式进⼊溶液，即Fe → Fe 2+ + 2e-。

a 点即为⾦属的⾃然腐蚀电位。

2．从b 点到c 点称为钝化过渡区。

bc 线是由活化态到钝化态的转变过程，b 点所对应的电位称为致钝电位，其对应的电流密度ib 称为致钝电流密度，此时Fe 2+离⼦与溶液中的-24SO 离⼦形成4FeSO 沉淀层，阻碍了阳极反应进⾏，导致电流密度开始下降。

由于+H 不容易到达4FeSO 沉淀层的内部，因此铁表⾯的pH 逐步增⼤。

3．从c 点到d 点的电位范围称为钝化区。

由于⾦属表⾯状态发⽣变化，阳极溶解过程的过电位升⾼，⾦属的溶解速率急剧下降。

在此区域内的电流密度很⼩，基本上不随电位的变化⽽改变。

此时的电流密度称为维持钝化电流密度i m 。

对铁电极⽽⾔，此时32O Fe 在铁表⾯⽣成，形成致密的氧化膜，极⼤地阻碍了铁的溶解，出现钝化现象。

4.de 段的电位范围称为过钝化区。

在此区阳极电流密度⼜重新随电位增⼤⽽增⼤，⾦属的溶解速度⼜开始增⼤，这种在⼀定电位下使钝化了的⾦属⼜重新溶解的现象叫做过钝化。

电流密度增⼤的原因可能是产⽣了⾼价离⼦（如，铁以⾼价转⼊溶液），或者达到了氧的析出电位，析出氧⽓。

实验九极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法.2. 了解极化曲线的意义和应用.3. 掌握恒电位仪的使用方法.【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素,必须对电极过程进行研究,其中极化曲线的测定是重要方法之一.我们知道在研究可逆电池的电动势和电池反应时,电极上几乎没有电流通过,每个电极反应都是在接近于平衡状态下进行的,因此电极反应是可逆的.但当有电流明显地通过电池时,电极的平衡状态被破坏,电极电势偏离平衡值,电极反应处于不可逆状态,而且随着电极上电流密度的增加,电极反应的不可逆程度也随之增大.由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化,描述电流密度与电极电势之间关系的曲线称作极化曲线,如图2-19-1所示.图2-19-1 极化曲线A-B:活性溶解区;B:临界钝化点B-C:过渡钝化区;C-D:稳定钝化区D-E:超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程,如下式所示:M→Mn++ne此过程只有在电极电势正于其热力学电势时才能发生.阳极的溶解速度随电位变正而逐渐增大,这是正常的阳极溶出,但当阳极电势正到某一数值时,其溶解速度达到最大值,此后阳极溶解速度随电势变正反而大幅度降低,这种现象称为金属的钝化现象.图2-19-1中曲线表明,从A点开始,随着电位向正方向移动,电流密度也随之增加,电势超过B点后,电流密度随电势增加迅速减至最小,这是因为在金属表面生产了一层电阻高,耐腐蚀的钝化膜.B点对应的电势称为临界钝化电势,对应的电流称为临界钝化电流.电势到达C点以后,随着电势的继续增加,电流却保持在一个基本不变的很小的数值上,该电流称为维钝电流,直到电势升到D点,电流才有随着电势的上升而增大,表示阳极又发生了氧化过程,可能是高价金属离子产生也可能是水分子放电析出氧气,DE段称为过钝化区.2. 极化曲线的测定(1) 恒电位法恒电位法就是将研究电极依次恒定在不同的数值上,然后测量对应于各电位下的电流.极化曲线的测量应尽可能接近体系稳态.稳态体系指被研究体系的极化电流,电极电势,电极表面状态等基本上不随时间而改变.在实际测量中,常用的控制电位测量方法有以下两种:静态法:将电极电势恒定在某一数值,测定相应的稳定电流值,如此逐点地测量一系列各个电极电势下的稳定电流值,以获得完整的极化曲线.对某些体系,达到稳态可能需要很长时间,为节省时间,提高测量重现性,往往人们自行规定每次电势恒定的时间.动态法:控制电极电势以较慢的速度连续地改变(扫描),并测量对应电位下的瞬时电流值,以瞬时电流与对应的电极电势作图,获得整个的极化曲线.一般来说,电极表面建立稳态的速度愈慢,则电位扫描速度也应愈慢.因此对不同的电极体系,扫描速度也不相同.为测得稳态极化曲线,人们通常依次减小扫描速度测定若干条极化曲线,当测至极化曲线不再明显变化时,可确定此扫描速度下测得的极化曲线即为稳态极化曲线.同样,为节省时间,对于那些只是为了比较不同因素对电极过程影响的极化曲线,则选取适当的扫描速度绘制准稳态极化曲线就可以了.上述两种方法都已经获得了广泛应用,尤其是动态法,由于可以自动测绘,扫描速度可控制一定,因而测量结果重现性好,特别适用于对比实验.(2) 恒电流法恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下,同时测定相应的稳定电极电势值.采用恒电流法测定极化曲线时,由于种种原因,给定电流后,电极电势往往不能立即达到稳态,不同的体系,电势趋于稳态所需要的时间也不相同,因此在实际测量时一般电势接近稳定(如1min～3min内无大的变化)即可读值,或人为自行规定每次电流恒定的时间.【仪器试剂】恒电位仪一台;饱和甘汞电极1支;碳钢电极1支;铂电极1支;三室电解槽1只(见图2-19-2)2 mol·dm-3 (NH4)2CO3溶液;0.5 mol·dm-3H2SO4溶液;丙酮溶液【实验步骤】1. 碳钢预处理:用金相砂纸将碳钢研究电极打磨至镜面光亮,用石蜡蜡封,留出1cm2面积,如蜡封多可用小刀去除多余的石蜡,保持切面整齐.然后在丙酮中除油,在0.5M的硫酸溶液中去除氧化层,浸泡时间分别不低于10S.图2-19-2三室电解槽1.研究电极;2.参比电极;3.辅助电极2. 恒电位法测定极化曲线的步骤:A 准备工作仪器开启前,"工作电源"置于"关","电位量程"置于"20V","补偿衰减"置于"0","补偿增益"置于"2","电流量程"置于"200mA","工作选择"置于"恒电位","电位测量选择"置于"参比".B 通电插上电源,"工作电源"置于"自然"档,指示灯亮,电流显示为0,电位表显示的电位为"研究电极"相对于"参比电极"的稳定电位,称为自腐电位,其绝对值大于0.8V可以开始下面的操作,否则需要重新处理电极.C "电位测量选择"置于"给定",仪器预热5-15min.电位表指示的给定电位为预设定的"研究电极"相对于"参比电极"的电位.D 调节"恒电位粗调"和"恒电位细调"使电位表指示的给定电位为自腐电位,"工作电源"置于"极化".F 阴极极化调节"恒电位粗调"和"恒电位细调"每次减少10mV,直到减少200mV,每减少一次,测定1min后的电流值.测完后,将给定电位调回自腐电位值.G 阳极极化将"工作电源"置于"自然","电位测量选择"置于"参比",等待电位逐渐恢复到自腐电位±5mV,否则需要重新处理电极.重复C,D,F步骤,F步骤中给定电位每次增加10mV,直到做出完整的极化曲线.提示,到达极化曲线的平台区,给定电位可每次增加100mV.H 实验完成,"电位测量选择"置于"参比","工作电源"置于"关".【注意事项】按照实验要求,严格进行电极处理.将研究电极置于电解槽时,要注意与鲁金毛细管之间的距离每次应保持一致.研究电极与鲁金毛细管应尽量靠近,但管口离电极表面的距离不能小于毛细管本身的直径.每次做完测试后,应在确认恒电位仪或电化学综合测试系统在非工作的状态下,关闭电源,取出电极.【数据处理】1. 对静态法测试的数据应列出表格.自腐电位-0.805V阴极极化数据:电位(V)电流(mA)电位(V)电流(mA)阳极极化数据:电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)2. 以电流密度为纵坐标,电极电势(相对饱和甘汞)为横坐标,绘制极化曲线.3. 讨论所得实验结果及曲线的意义,指出钝化曲线中的活性溶解区,过渡钝化区,稳定钝化区,过钝化区,并标出临界钝化电流密度(电势),维钝电流密度等数值.活性溶解区:过渡钝化区:稳定钝化区:;过钝化区:临界钝化电流密度(电势):维钝电流密度:思考题1. 比较恒电流法和恒电位法测定极化曲线有何异同,并说明原因.恒电流法是恒定电流测定相应的电极电势,恒电位法是很定电位测定相应的电流,对于阴极极化来说,两种方法测得的曲线相同,对于阳极极化来说,由于电流和电位不是一一对应的关系,得到不同的曲线.2. 测定阳极钝化曲线为何要用恒电位法用恒电位法能得到完整的极化曲线,用恒电流法只能得到ABEF曲线,即得到活化区以及过钝化区的一部分,得不到完整的几乎曲线.3. 做好本实验的关键有哪些电极的处理;研究电极与鲁金毛细管的距离;甘汞电极的误差;电位的每次改变值;溶液中杂质离子的存在等等【讨论】1. 电化学稳态的含义指定的时间内,被研究的电化学系统的参量,包括电极电势,极化电流,电极表面状态,电极周围反应物和产物的浓度分布等,随时间变化甚微,该状态通常被称为电化学稳态.电化学稳态不是电化学平衡态.实际上,真正的稳态并不存在,稳态只具有相对的含义.到达稳态之前的状态被称为暂态.在稳态极化曲线的测试中,由于要达到稳态需要很长的时间,而且不同的测试者对稳态的认定标准也不相同,因此人们通常人为界定电极电势的恒定时间或扫描速度,此法尤其适用于考察不同因素对极化曲线的影响时.2. 三电极体系极化曲线描述的是电极电势与电流密度之间的关系.被研究电极过程的电极被称为研究电极或工作电极.与工作电极构成电流回路,以形成对研究电极极化的电极称为辅助电极,也叫对电极.其面积通常要较研究电极为大,以降低该电极上的极化.参比电极是测量研究电极电势的比较标准,与研究电极组成测量电池.参比电极应是一个电极电势已知且稳定的可逆电极,该电极的稳定性和重现性要好.为减少电极电势测试过程中的溶液电位降,通常两者之间以鲁金毛细管相连.鲁金毛细管应尽量但也不能无限制靠近研究电极表面,以防对研究电极表面的电力线分布造成屏蔽效应.3. 影响金属钝化过程的几个因素金属的钝化现象是常见的,人们已对它进行了大量的研究工作.影响金属钝化过程及钝化性质的因素,可以归纳为以下几点:(1) 溶液的组成.溶液中存在的H+,卤素离子以及某些具有氧化性的的阴离子,对金属的钝化现象起着颇为显著的影响.在中性溶液中,金属一般比较容易钝化,而在酸性或某些碱性的溶液中,钝化则困难得多,这与阳极产物的溶解度有关系.卤素离子,特别是氯离子的存在,则明显地阻滞了金属的钝化过程,已经钝化了的金属也容易被它破坏(活化),而使金属的阳极溶解速度重新增大.溶液中存在的某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化.(2) 金属的化学组成和结构.各种纯金属的钝化性能不尽相同,以铁,镍,铬三种金属为例,铬最容易钝化,镍次之,铁较差些.因此添加铬,镍可以提高钢铁的钝化能力及钝化的稳定性.(3) 外界因素(如温度,搅拌等).一般来说,温度升高以及搅拌加剧,可以推迟或防止钝化过程的发生,这显然与离子的扩散有关实验十二铁的极化和钝化曲线的测定一、实验目的1. 测定铁在不同pH溶液中的极化曲线。

实验二铁的极化曲线的测定实验二铁的极化曲线的测定一、实验目的1、掌握恒电位法测定电极极化曲线的原理和实验技术。

通过测定Fe在H2SO4、HCl溶液中的阴极极化、阳极极化曲线，求得Fe的自腐蚀电位，自腐蚀电流和钝化电势、钝化电流等参数。

2、了解Cl-离子，缓蚀剂等因素对铁电极极化的影响。

3、讨论极化曲线在金属腐蚀与防护中的应用。

二、实验原理1、铁的极化曲线：金属的电化学腐蚀是金属与介质接触时发生的自溶解过程。

例如Fe →Fe2++2e (1)2H++2e →H2(2) Fe将不断被溶解，同时产生H2。

Fe电极和H2电极及H2SO4溶液构成了腐蚀原电池，其腐蚀反应为：Fe+2H+→ Fe2++H2(3)这就是Fe在酸性溶液中腐蚀的原因。

当电极不与外电路接通时，其净电流为零。

即I corr=I Fe=-I H≠0。

图1中ra为阴极极化曲线。

当对电极进行阴极极化，即加比Ecorr更负的电势，反应(1) 被抑制，反应(2)加速，电化学过程以H2析出为主，这种效应称为“阴极保护”。

塔菲尔(Tafel)半对数关系，即：图1中ab为阳极极化曲线。

当对电极进行阳极极化时，即加比Ecorr更正的电势，则反应(2) 被抑制，反应(1) 加速，电化学过程以Fe溶解为主。

符合公式：2、铁的钝化曲线：abc段是Fe的正常溶解，生成Fe2+，称为活化区。

cd段称为活化钝化过渡区。

de段的电流称为维钝电流，此段电极处于比较稳定的钝化区, Fe2+离子与溶液中的离子形成FeSO4沉淀层，阻滞了阳极反应，由于H+不易达到FeSO4层内部，使Fe表面的pH增大，Fe2O3、Fe3O4开始在Fe表面生成，形成了致密的氧化膜，极大地阻滞了Fe的溶解，因而出现钝化现象。

ef段称为过钝化区。

图3中W表示研究电极、C表示辅助电极、r表示参比电极。

参比电极和研究电极组成原电池，可确定研究电极的电位。

辅助电极与研究电极组成电解池，使研究电极处于极化状态。

实验八极化曲线的测定一、实验目的1、掌握稳态恒电势法测定金属极化曲线的基本原理和测试方法。

2、了解极化曲线的意义和应用。

3、掌握恒电势仪的使用方法。

二、实验原理1、极化现象与极化曲线当电极处于平衡状态，电极上无电流通过时，这时的电极电势称为平衡电势。

当有电流明显地通过电极时，电极的平衡状态被破坏，电极电势偏离平衡值，而且随着电极上电流密度的增加，电极反应的不可逆程度也随之增大，电极电势将越来越偏离平衡电势。

这种由于有电流存在而造成电极电势偏离平衡电极电势的现象称为电极的极化。

在某一电流密度下，实际发生电解的电极电势与平衡电极电势之间的差值称为超电势。

阳极上由于超电势使电极电势变大，阴极上由于超电势使电极电势变小。

超电势的大小与流经电极的电流密度有关，电极电势(或超电势)与电流密度的关系曲线称为极化曲线，极化曲线的形状和变化规律反映了电化学过程的动力学特征。

除电流密度外，影响超电势的因素还有很多，如电极材料，电极的表面状态，温度，电解质的性质、浓度及溶液中的杂质等。

金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程，如下式所示：M →M n+＋ne此过程只有在电极电势正于其热力学电势时才能发生。

阳极的溶解速度（用电流密度表示）随电势变正而逐渐增大，这是正常的阳极溶出，但当阳极电势正到某一数值时，其溶解速度达到最大值，此后阳极溶解速度随电势变正反而大幅度降低，这种现象称为金属的钝化现象。

图3-8-1为钢在硫酸溶液中的阳极极化曲线。

图中曲线表明，从A 点开始，随着电势向正方向移动，电流密度也随之增加，电势超过B点后，电流密度随电势增加迅速减至最小，这是因为在金属表面生产了一层电阻高，耐腐蚀的钝化膜。

B 点对应的电势称为临界钝化电势，对应的电流称为临界钝化电流。

电势到达C 点以后，随着电势的继续增加，电流却保持在一个基本不变的很小的数值上，该电流称为维钝电流，直到电势升到D 点，电流才有随着电势的上升而增大，表示阳极又发生了氧化过程，可能是高价金属离子产生也可能是水分子放电析出氧气，DE 段称为过钝化区。

极化曲线的测定与分析极化曲线是指在电化学反应中，电极电势随着电流密度的变化而发生的变化规律，是研究电极反应动力学和电化学测量的基础。

极化曲线的测定和分析是电化学实验中的一项重要内容。

测定方法1. 构建电化学池：将工作电极和参比电极用电极线连接起来，并将它们放置在电解液中，形成电化学池。

2. 测量参比电极的电位：使用电位计对参比电极进行电位测量，并将参比电极作为电位的基准来测量工作电极的电势差。

3. 测量工作电极的电势差：在电极上施加一个小的电压，然后通过电位计测量电极上的电势差，以确定电势差和电流密度之间的关系。

在测量中应尽量控制电极的电流密度，因为过大的电流密度会使电极受到极化和电化学反应速率增加，导致实验结果出现误差。

4. 计算电极反应的动力学参数：在测定的极化曲线中，可以根据电极电势的变化来计算电极反应的动力学参数，如电极动力学参数、反应速率常数等。

这些参数对于优化电化学反应条件、设计电化学反应器和研究电化学反应机理都有重要的实际应用。

分析方法1. 极化曲线分析法：将极化曲线按照电势和电流密度的变化趋势进行分析，可判断电极反应的状态，包括电极未极化状态、极化状态和过极化状态。

在极化状态下，电极电势始终低于理论电势，电极表面存在大量的无法逆反应的电荷，电极反应速率与电流密度成非线性关系。

2. 填充曲线分析法：在填充曲线中，电极电位随着电流密度的增加而上升，然后在某一电流密度上达到峰值，再随着电流密度的增加而下降。

通过分析填充曲线，可以确定电极反应的动力学参数，如电极氧化还原反应的标准电位、反应速率常数、传递系数等。

3. 动力学分析法：动力学分析法是通过测量电极电势与时间的变化来研究电极反应的速率和机制。

在实验中，通过改变反应物浓度、电极的表面积和温度等条件，探究电极反应速率的变化规律，确定电极反应的反应级数、反应速率常数和反应机理等。
