光伏电站简介PPT课件

格式：ppt
大小：17.47 MB
文档页数：66

下载文档原格式

光伏发电PPT

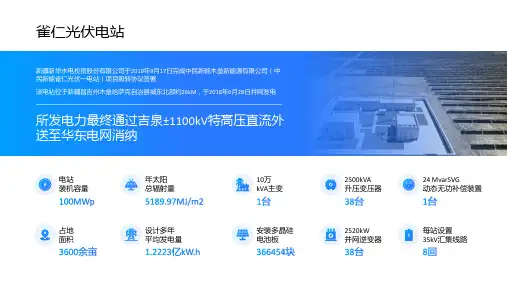

雀仁光伏电站
新疆新华水电投资股份有限公司于2019年9月17日完成中民新能木垒新能源有限公司（中民新能雀仁光伏一电站）项目股转协议签署该电站位于新疆昌吉州木垒哈萨克自治县城东北部约26kM，于2018年6月28日并网发电
所发电力最终通过吉泉±1100kV特高压直流外送至华东电网消纳
电站装机容量
结算电价：0.7956/kwh(通过测算，110KV大工业峰平时段加权平均电价）
分布式光伏并网电站施工所产生的影响
光伏电站主要施工范围位于厂房屋顶
不会对工厂的正常运转造成影响
噪音污染
本工程施工作业均安排在昼间。施工过程中会产生施工机械设备运行噪声，主要噪声源是手电钻、切割机等。施工噪声主要对现场施工人员产生影响
装机容量
8MW
项目投入
0元
年均发电量
894.3万kwh
电价优惠
0.1193元/kwh
年均节省电费
106.69万元
用户电价
8.5折电价
年数
25年
25年节省电费
2667.25万元
电网电价：0.8902元/kwh(110KV大工业峰值电价8:30~11:30) 0.6064元/Kwh(110KV大工业平值电价11:30~14:30)
年太阳总辐射量
10万 kVA主变
占地面积
设计多年平均发电量
安装多晶硅电池板
2500kVA 升压变压器
2520kW 并网逆变器
24 MvarSVG 动态无功补偿装置
每站设置 35kV汇集线路
业主全部消纳光伏电能（全部自发自用），年均节约电费106.69万元，25年理论共可节约电费2667.25万元
废水污染

光伏培训59页PPT课件

3
电导增量法
据比较结果进行相应的调制来完成最大功率点跟踪
的功能。
通过扰动观察法让电压以及功率波动在一定的阈值
范围之内，然后通过定电压法直接将电压稳定在最
4
扰动观察与定电压结合法
大功率点；同时通过观测输出功率，如果在定电压过程中，输出功率有大的波动，需要重新稳定一个
新的MPPT电压，此时放开定电压法，让扰动观察
分布式光伏并网电站组成
混凝土基础支架结构
直接屋面固定支架结构
对于打孔因为破坏了原有屋面的结构，就要涉及到屋面的防水工程。
屋面防水使用了两重防水措施，即孔内采用组件封装所使用的黑色硅胶或者结构胶灌注，同时螺栓安装位用防水胶密封。
分布式光伏并网电站组成
斜屋顶支架结构形式斜屋顶的设计需要熟悉屋顶结构，确定承重梁的位置，将支架基础挂钩设计安
分布式光伏并网电站组成
阳台壁挂式支架结构形式阳台壁挂式支架设计在立面墙体上，在确定墙体强度的基础上，采用化学锚栓或
者其他预埋件固定支架横梁，以此为基础设计导轨和檩条等结构。
分布式光伏并网电站计算
1.分布式并网发电系统配置需要考虑的主要因素太阳能发电系统安装位置？该地日光辐射情况如何？安装面积？安装方式（屋顶、斜面、遮阳、立面等）并网点容量？并网电压多少？ 2.屋顶光伏电站组件安装功率估算平屋顶（混凝土屋面）光伏组件安装功率测算以烟台地区为例，在最佳倾角范围(35°∽37°)，每KW组件大概占用屋顶面积15平方米 (15平米/KW）斜屋顶（红瓦屋面）光伏组件安装功率测算一般斜屋面都是沿屋面平铺，必要时要考虑检修通道，平铺100∽120W/㎡（10∽12平米/KW）彩钢瓦屋顶光伏组件安装功率测算以烟台地区为例，在最佳倾角范围(35°∽37°)，每KW组件大概占用屋顶面积15平方米 (15平米/KW）

光伏基础知识介绍PPT(共 62张)ppt课件

光伏产业链介绍
➢ 组件封装-示意图
TPT
玻璃
太阳电池
ቤተ መጻሕፍቲ ባይዱ
EVA
电极接线柱
互连条
光伏产业链介绍
➢ 组件封装-示意图
玻璃清洗
太阳电池的焊接
太阳电池串的排列
层叠
层压
入库
包装
检验
装边框、接线盒
光伏产业链介绍
➢ 组件封装-焊接
焊接
将单个电池片组成电池串的过程焊接保证电池的电性能的稳定焊接过程是重要的一个工艺过程
光伏产业链介绍
➢电池电性能参数
❖ 短路电流 Isc ：负载的电阻为零时，太阳电池的输出电流； ❖ 开路电压 Voc ：负载的电阻无穷大时，太阳电池的输出电压； ❖ 最大功率点 Pm ：太阳电池的最大输出功率； ❖ 最大功率点电流 Im ：输出功率最大时，太阳电池的输出电流； ❖ 最大功率点电压 Vm ：输出功率最大时，太阳电池的输出电压；
❖ 并联电阻 Rsh ：为旁漏电阻，它是由硅片的边缘不清洁或硅片表面缺陷引起。
光伏产业链介绍
➢ 各种太阳能电池比较
具体分类
转换效率%
单晶硅
17-20
多晶硅
15-18
多晶硅薄膜 10-12
非晶硅薄膜 6-10
优点
缺点
产业化阶段
技术工艺最为成熟，市场主导产品，转换效率高，性能稳定
多晶硅成本比单晶硅低
该过程用于提高组件的机械性能和用于保证组件的电性能输出
光伏产业链介绍
➢ 组件测试-EL
隐裂
明暗不均
光伏产业链介绍
➢ 组件测试-电性能测试
太阳能电池组件把接收的光能转换成电能，其输出电流-电压的特性如下图。这个曲线也称I-V曲线。

太阳能光伏发电项目ppt课件

Thanks
感谢与大家分享交流
珠海市经济开发区
汇报人：山丘
国家能源局数据显示，2015年光伏电池及组件出口量达到2500万千瓦以上，出口额达到144亿美元。
光伏发电发展过程现状与趋势
12
2011年，全球光伏新增装机容量约为27.5GW，较上年的18.1GW相比，涨幅高达52%，全球累计安装量超过67GW。
2011年的光伏发电安装量比2010年增长了约5倍，2011年电池产量达到20GW，约占全球的65%，中国是全球光伏发电安装量增长最快的国家。
20世纪80年代后，太阳能电池的种类不断增多、应用范围日益广阔、市场规模也逐步扩大。丰富的太阳辐射能是重要的能源，是取之不尽、用之不竭的、无污染、廉价、人类能够自由利用的能源。
光伏发电发展过程早期历史
10
20世纪90年代后，光伏发电快速发展，到2006年，世界上已经建成了10多座兆瓦级光伏发电系统，6个兆瓦级的联网光伏电站。美国是最早制定光伏发电的发展规划的国家。1997年又提出“百万屋顶”计划。
但是价格昂贵，多用于航空航天等重要地方。基本没有规模化产业化的实用价值
薄膜光伏电池具有轻薄、质轻、柔性好等优势
应用范围非常广泛，尤其适合用在光伏建筑一体化之中
晶硅光伏组件安装后，暴晒50——100天，效率衰减约2——3%，此后衰减幅度大幅减缓并稳定有每年衰减0.5——0.8%，20年衰减约20%
光伏发电发展过程早期历史
目录
CONTENTS
1
2
光伏发电原理光伏发电特点
3
发电转化率
5
系统分类
6
结构特点
7
发电成本
4
发展过程

光伏发电项目简介PPT课件

谢谢观看光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
汇报人：XXXXX
光伏发电项目简介
经济开发区光伏发电项目简介
现状与趋势
2015年11月，安徽省来安县全面启动乡村光伏发电项目，11个美好乡村 “空壳村”装机容量为 60KW以上的光伏电站进入招标程序。
2011年的光伏发电安装量比2010年增长了约5倍， 2011年电池产量达到20GW，约占全球的65%，中国是全球光伏发电安装量增长最快的国家。
早期历史
01
02
03
04
20世纪90年代后，光伏发电快速发展，到2006年，世界上已经建成了10多座兆瓦级光伏发电系统，6个兆瓦级的联网光伏电站。美国是最早制定光伏发电的发展规划的国家。1997 年又提出“百万屋顶”计划。
954年，美国科学家恰宾和皮尔松在美国贝尔实验室首次制成了实用的单晶硅太阳电池，诞生了将太阳光能转换为电能的实用光伏发电技术。
投资成本降至8元/瓦以下，度电成本降至0.6-0.9元/千瓦时。
过去5 年，光伏发电的成本已下降了三分之一。
在南美等国光伏发电已经与零售电价持平，甚至是低于零售电价，未来光伏发电的成本还将进一步凸显。
火力发电会带来极高的环境治理成本，从这个角度而言煤炭发电成本将高于光伏发电。
PART 08
光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。主要由太阳电池板（组件）、控制器和逆变器三大部分组成，主要部件由电子元器件构成。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
PHOTOV OLTAICS

光伏电站光伏发电的原理及构成PPT课件

输出电压平均值反馈值uf和电压给定信号ug的误差经过pi调节器形成电压内环的幅值给定然后乘以离散的正弦表格数据形成离散的正弦电压信号作为电压瞬时值内环的给定电压瞬时值给定值与反馈值的误差信号再经过p调节器产生pwm控制信号将此信号写入到dsp内部的比较寄存器cmpr1cmpr2与三角载波比较后产生4路pwm1pwm4开关信号控制主电路中功率器件的通断
.
9
所以，滤波电容的选取原则是在保证输出电压的THD值满足要求的情况下，取值尽量小。同时应尽可能使用高频特性较好、损耗较小的CBB电容[4]。本文设计的逆变器的功率器件开关频率为15kHz，设计截止频率fC为 2kHz。考虑到系统裕量，经计算与综合考虑，选择滤波电感9mH，滤波电容3μF。
.
8
考虑到容量与频率等因素，系统主电路的开关管选择电力MOSFET。其中，滤波电感的选择要尽可能滤除调制波的高次谐波分量，提高输出波形质量，滤波电感的高频阻抗与滤波电容的高频阻抗相比不能过低，即滤波电感的感值不能太小。为满足输出波形质量，要求一个采样周期中，电感电流的最大变化量小于允许的电感电流纹波△ILfmax。滤波电容的作用是和滤波电感一起滤除输出电压中的高次谐波，从而改善输出电压的波形，滤波电容越大输出电压的THD值越小。然而从电路来看，在输出电压不变的情况下，增大滤波电容会使滤波电容的电流增加，逆变器的无功能量增大，损耗增加，效率降低，因此，滤波电容又不宜太大。
光伏电站光伏发电的原理及构成
主讲：贾护民
.
1
引言
随着环境污染、生态破坏及资源枯竭的日趋严重，近年来世界各国竞相实施可持续发展的能源政策，其中利用太阳能发电最受瞩目一种，由于太阳能发电的普遍性，还有它的长久性和廉洁性，它将成为未来能源组成的一个重要来源。

《光伏电站简介》课件

3 组成
光伏电池板、逆变器、蓄电池、接线箱和配电箱等组成。
光伏电站的种类
屋顶光伏电站
安装在建筑物的屋顶上，适用于个人或商业使用。
地面光伏电站
部署在地面上，规模较大，用于商业和工业用途。
漂浮光伏电站
建造在水域上，兼顾用地和发电效率。
光伏电站的特点
1 可再生能源
2 环保
光伏电站利用太阳能发电，无限可再生，对环境友好。
光伏电站的市场趋势
1
国内市场
中国是全球光伏电站市场的领先者，政府积极推动发展并制定政策支持。
2
国际市场
光伏电站市场在全球范围内快速增长，各国逐渐意识到可再生能源的重要性。
3
发展前景
光伏电站产业将持续扩大规模，研发新技术，降低成本，成为主要能源供应方式之一。
光伏电站的未来
1
技术更新
光伏电池技术将不断创新，提高转化效率，延长使用寿命。
2
规模扩大
光伏电站规模将进一步扩对不同地区和场地的可行性研究将推动光伏电站建设的多样化。
结束语
1 光伏电站的意义
光伏电站是清洁能源的重要组成部分，减缓气候变化，构建可持续发展。
2 光伏电站的未来前景
在能源转型的推动下，光伏电站将继续发展壮大，成为主导能源之一。
3 感谢观看
谢谢大家的关注和支持！欢迎提问和交流。
光伏电站不产生污染物，减少对空气和水资源的污染。
3 经济性
光伏电站的运营成本低，发电成本逐年降低，具有长期回报。
光伏电站的应用
1 个人应用
在个人住宅安装光伏电站，自己消耗或出售多余的电力。
2 工业应用
工业企业使用光伏电站满足自身能源需求，降低运营成本。

分布式光伏电站简介 ppt课件

1
商务部分-分布式光伏系统推广
1、分布式光伏发电系统的优势 2、国家及地市审批流程及补贴政策 3、分布式光伏客户分类及开发 4、公司产品规划
分布式光伏发电系统的优势
1. 投资—赚钱。光伏发电是一种一次投入，长期回报的投资行为。项目建成，稳定的资金流收入；充分利用闲置屋顶，对屋面二次开发，不占用土地：实用。与电网完美融合，同时提高了受电终端的电能质量；
②全额上网卖电。享受地面电站的标杆上网电价。国家为了鼓励分布式快速规模化发展，分布式的定义做了扩展：
1) 网电压等级在35kV以下； 2) 20MWp以下规模; 3) 在最近变电台区可以消纳； 4）建设地点集中于荒山荒漠、滩涂、废弃地，以及农业大棚、渔光互补等
1
分布式项目的前期调研
1. 业主投资意愿； 2. 有无可用的安装面积。无诸如影响阳光采集建筑物等明显遮
分布式光伏组成分布式系统示意图：系统由光伏直流部分、逆变部分，计量部分等组成
1
分布式光伏概念和分类
因国家对不同的消纳方式给出的补贴情况不一样，按照消纳方式不同分为： ① 自发自用，余电上网。享受全电量补贴【0.42元/度的度电补贴（国家），
地方xx元/度的度电补贴】；自发自用部分抵消用电量收益+余电上网部分卖电收益。普通的家庭分布式，中小规模的屋顶电站多属于此类分布式；
1MW 分布式系统参数： ——安装方式：屋顶（平屋顶/斜屋顶:彩钢瓦、水泥屋顶等）/地面（采用水泥配重或螺旋地桩等） ——组件排布：纵向/横向 ——占地面积：0.8-1.5万㎡（与安装方式及系统所处纬度有关） ——风载：0.5KN/㎡ ——雪载：0.3KN/㎡ ——设备安装重量：25-30KG/㎡（与安装方式及系统所处纬度有关） ——工作温度：-45℃—+85℃ ——并网点额定频率：50HZ

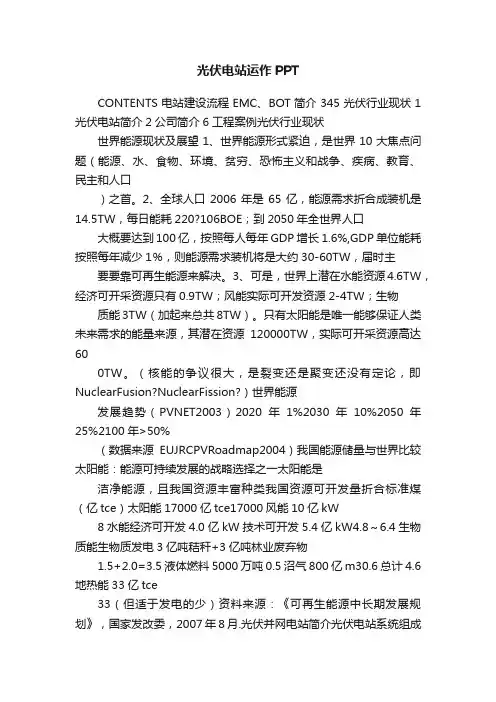

光伏电站运作PPT

光伏电站运作PPTCONTENTS电站建设流程EMC、BOT简介345光伏行业现状1光伏电站简介2公司简介6工程案例光伏行业现状世界能源现状及展望1、世界能源形式紧迫，是世界10大焦点问题（能源、水、食物、环境、贫穷、恐怖主义和战争、疾病、教育、民主和人口）之首。

2、全球人口2006年是65亿，能源需求折合成装机是14.5TW，每日能耗220?106BOE；到2050年全世界人口大概要达到100亿，按照每人每年GDP增长1.6%,GDP单位能耗按照每年减少1％，则能源需求装机将是大约30-60TW，届时主要要靠可再生能源来解决。

3、可是，世界上潜在水能资源4.6TW，经济可开采资源只有0.9TW；风能实际可开发资源2-4TW；生物质能3TW（加起来总共8TW）。

只有太阳能是唯一能够保证人类未来需求的能量来源，其潜在资源120000TW，实际可开采资源高达600TW。

（核能的争议很大，是裂变还是聚变还没有定论，即NuclearFusion?NuclearFission?）世界能源发展趋势（PVNET2003）2020年1%2030年10%2050年25%2100年>50%（数据来源EUJRCPVRoadmap2004）我国能源储量与世界比较太阳能：能源可持续发展的战略选择之一太阳能是洁净能源，且我国资源丰富种类我国资源可开发量折合标准煤（亿tce）太阳能17000亿tce17000风能10亿kW8水能经济可开发4.0亿kW技术可开发5.4亿kW4.8～6.4生物质能生物质发电3亿吨秸秆+3亿吨林业废弃物1.5+2.0=3.5液体燃料5000万吨0.5沼气800亿m30.6总计4.6地热能33亿tce33（但适于发电的少）资料来源：《可再生能源中长期发展规划》，国家发改委，2007年8月.光伏并网电站简介光伏电站系统组成系统组成：太阳能电池组件、接线箱、组件支架、并网逆变器、直流配电系统、交流配电系统、线缆配件、数据采集及数显系统、防雷接地系统1.体积小、重量轻。

光伏电站运维ppt课件

04
光伏电站的维护与保养
定期维护与保养的重要性
01
02
03
提高设备运行效率
定期的维护和保养可以确保光伏电站设备始终处于良好的工作状态，从而提高设备的运行效率。
延长设备使用寿命
通过定期的维护和保养，可以有效地延长光伏电站设备的使用寿命，降低更换设备的成本。
保障安全运行
维护和保养可以及时发现并解决潜在的安全隐患，确保光伏电站的安全运行。
故障处理的注意事项和安全要求
严格遵守安全操作规程
在进行故障处理时，必须遵守相关安全操作规程，确保人员和设备安全。
备用电缆和备件的检查
在处理电缆故障时，应提前检查备用电缆和备件的质量和规格是否符合要求，避免出现二次故障。
定期维护和保养
为了减少故障发生的概率，应定期对光伏电站的各个设备和系统进行维护和保养。
维护与保养的内容和要求
清洁设备表面
检查设备连接
定期清洁光伏板和其他设备的表面，去除灰尘和污垢，保持设备良好的散热性能。
定期检查设备的连接是否紧固，防止因连接Fra bibliotek动导致的设备故障。
检查设备运行状态
更新磨损部件
通过监测设备的运行参数和状态，及时发现异常情况并进行处理。
对设备的磨损部件进行定期更换，确保设备的正常运行。
组件热斑现象
由于组件表面污秽或遮挡，导致组件局部温度升高，影响发电效率。处理措施包括清洁组件表面、修复破损的玻璃盖板等。
逆变器故障
逆变器是光伏电站的重要设备之一，常见的故障包括电气元件损坏、散热不良等。处理措施包括更换损坏的电气元件、改善散热环境等。
电缆故障
电缆是光伏电站的能源传输通道，常见的故障包括电缆破损、绝缘层老化等。处理措施包括更换破损的电缆、加强电缆的维护和保养等。

光伏发电系统介绍ppt课件

3、光伏逆变器基本功能及技术特性
1）基本功能
太阳能逆变器是一种功率电子电路，能把太阳能电
池板的直流电压转换
为完交成流DC/电AC压转并换的入电公流用连接电到网电或网来驱动当地的交流负载，是整找个出太最阳佳的能操发作电点以优化太阳能光伏系统的效率
系统的直滤流波关键组件。DC
器
AC
交流
L1
滤波
L2
最大直流输入电流
750A
输入最大功率、MPPT为 880V
最大输入路数
4
允许电网频率
额定输出功率功率因素
额定电网电压总允电许流电波网形电失压真率
额定夜电间网损频耗率最大效率
交流侧47-51.5Hz
10--5≥000k.9W9（额定功率）三相380Vac 310-45<03V%ac（额定功率）
50Hz <30W 96.5%（含变压器）
3）保护功能
孤岛保护短路保护电网恢复自启动
过流保护
欠压保护直流过压保护
输入极性反接保护
系统接地保护
逆变器保护功能同时采用主动式和被动式保护，动作时间小于2s
短路故障，动作时间小于20ms 2min 内启动
当输出电流超过额定电流的150% 时，逆变器0.1s内自动保护
8.19
开路电压(V)
37.68
短路电流(A)
8.56
最大系统电压(V)
DC1000V
电池片尺寸
156×156
电池片数量
60
1650 ×990
多晶硅电池组件
240
29.72
8.48
37.51 8.08 DC1000V 156×156 60 1650 ×990

太阳能光伏发电系统ppt课件

18
可编辑ppt
光伏发电技术的优势
1. 太阳能资源丰富且免费 2. 没有会磨损、毁坏或需替换的活动部件 3. 保持系统运转仅需很少的维护 4. 系统为组件，可在任何地方快速安装 5. 无噪声、无有害气体排放和污染
19
可编辑ppt
光伏发电在BIPV上的运用
1. 定义：使光伏发电与建筑相结合，让光伏部
24
可编辑ppt
5.太阳能光伏与建筑一体化优点：
（1）可以有效利用围护表面（屋顶和墙面），无需额外用地或加建其他设施，节省了土地资源。这对于人口密集、土地昂贵的城市尤为重要；（2）可原地发电、原地使用，可节约电站送电网的投资和减少输电、分电损耗；（3）通常夏季由于空调、制冷等设备的使用，形成用电高峰，而这时也是光伏方阵发电最多的时期，BIPV系统除保证自身建筑内用电外，还可以向电网供电，从而舒缓高峰电力需求，解决电网峰谷供需矛盾，具有极大的社会效益；（4）由于光伏阵列安装在屋顶和墙面上，并直接吸收太阳能，避免了墙面温度和屋顶温度过高，因此可以改善室内温度，并且降低空调负荷；（5）利用太阳能光伏发电减少了一般由于化石燃料发电所带来的严重空气污染，这对于环保要求更高的今天和未来极为重要；（6）在建筑围护结构上安装光伏阵列，可推动光伏组件的应用和批量生产，进一步降低其市场价格。
工作过程：太阳电池(solar cell)是以半导体制成的，将太阳光照射在其上，太阳电池吸收太阳光后，能透过p型半导体及n型半导体使其产生电子(负)及空穴(正)，同时分离电子与空穴而形成电压降，再经由导线传输至负载。
5
可编辑ppt
光伏发电的原理
1. 光能到电能转换只有在P-N结界面活性层发生。并且一个光子只能激发出一个电子-空穴对。

光伏电站运维培训ppt课件

光伏电站运维培训
1、光伏电站系统概况
2、光伏电站运维安全
.
3、光伏电站日常运维工作
光伏地面电站系统概况
电站系统构成
.
光伏地面电站系统概况
光伏组件的介绍
.
光伏地面电站系统概况
光伏组件的介绍
.
光伏地面电站系统概况
光伏组件的介绍
.
光伏地面电站系统概况
直流汇流箱的介绍
.
光伏地面电站系统概况
直流汇流箱的介绍
者；
2）室内高压断路器（开关）的操动机构（操作机构）用墙或金属板与该断路器
（开关）隔离或装有远方操动机构（操作机构）者。
3 无论高压设备是否带电，工作人员不得单独移开或越过遮栏进行工作；若有
必要移开遮栏时，应有监护人在场，
4
巡视配电装置，进出高压室，应随手关门
.
光伏电站运维安全
安全规程
一般安全措施 1 任何人进入生产现场（办公室、控制室、值班室和检修班组室除外），应戴安全帽。 2 工作场所的照明，应该保证足够的亮度。在操作盘、重要表计、主要楼梯、通道、调度室、机房、控制室等地点，还应设有事故照明。 3 变、配电站及发电厂遇有电气设备着火时，应立即将有关设备的电源切断，然后进行救火。 4 电气工具和用具应由专人保管，定期进行检查。使用时，应按有关规定接入漏电保护装置、接地线。使用前应检查电线是否完好，有无接地线，不合格的不准使用。
高压配电柜
.
光伏电站系统概况
送出线路
高送电线路的任务是输送电能，并联络各发电厂，变电站（所）使之并列运行，实现电力系统联网，并能实现电力系统间的功率传递。高压输电线路是电力工业的大动脉，是电力系统的重要组成部分。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

多组串式并网逆变器
集中式并网逆变器
17
一、大型并网光Βιβλιοθήκη 电站组成SG250K3的外观
19
一、大型并网光伏电站组成
SG500KTL无变压器型并网逆变器主电路示意图
20
一、大型并网光伏电站组成
SG500KTL的外观
21
一、大型并网光伏电站组成
5、交流配电柜
• 断路器 • 光伏防雷器 • 电压表 • 电流表 • 电能计量仪
固定式——钢管埋地固定式——水泥基础
单轴跟踪系统
双轴跟踪系统
7
一、大型并网光伏电站组成
光伏组件常见分类
单晶硅组件
多晶硅组件
非晶硅组件
8
一、大型并网光伏电站组成
多晶硅组件：S-275D
主要技术参数
S-275D组件背面图
9
一、大型并网光伏电站组成
不同辐照度下电流和功率与电压的特性曲线（100%，80%，50%）
交流防雷配电柜原理接线图
22
一、大型并网光伏电站组成
6、电网接入主要设备
电网接入系统 • 低压配电网：0.4KV ——即发即用、多余的电能送入电网 • 中压电网：10KV、35KV ——通过升压装置将电能馈入电网 • 高压电网：110KV ——通过升压装置将电能馈入电网，远距离传输
23
一、大型并网光伏电站组成
光伏电站）
25
一、大型并网光伏电站组成
交流电缆（1）交流电缆包括
• 并网逆变器——交流防雷配电柜 • 交流防雷配电柜——升压变压器 • 升压变压器——电网接入点
（2）交流电缆选择 • 电缆的线径，一般要求损耗小于2% • 根据电压等级选择相对应的耐压等级 • 桥架（对于建筑光伏发电系统）；直埋/电缆沟（对于大型
29
一、大型并网光伏电站组成
光
高压并网
交交
伏
0.4kV/ 10kV 升压变
流流
防雷模
配电
并网逆
块柜
变
直直
流流
防雷模
汇流
块箱
直
流汇
防雷模
流盒
块
光伏阵列
器
RS485 通
总线防雷保护
讯设
器备
大型光伏电站典型防雷方案
30
二、政策与效益分析
建设部“关于组织实施太阳能光电建筑应用一体化示范的通知”中：示范项目应优先考虑采用用户侧并网方式，实现自发自用。具备
2、光伏阵列汇流箱
八进一出汇流箱
十六进一出汇流箱
13
一、大型并网光伏电站组成
六进一出防雷汇流箱实物图
14
一、大型并网光伏电站组成
3、直流防雷配电柜
• 直流断路器 • 防反二极管 • 光伏专用防雷器 • 直流电压表
直流防雷配电柜原理接线图
15
一、大型并网光伏电站组成
输入接线端子示意图
输出铜牌示意图 PMD-500K直流防雷配电柜的电气原理框图
双分裂升压变压器：0.27/0.27/10KV,10KV/35KV （TL逆变器）
高压开关柜：计量、开关、保护及监控
24
一、大型并网光伏电站组成
7、交/直流电缆直流电缆（1）直流电缆包括
• 汇流箱——直流防雷配电柜 • 直流防雷配电柜——并网逆变器（2）直流电缆选择 • 电缆的线径，一般要求损耗小于2% • 耐压1KV、单芯/双芯电缆 • 阻燃、铠装 • 低烟无卤（对于建筑光伏发电系统） • 桥架（对于建筑光伏发电系统）；直埋/电缆沟（对于大型
光伏电站）
26
一、大型并网光伏电站组成
8、监控及通讯装置
实现发电设备运行控制、电站故障保护和数据采集维护等功能，并与电网调度协调配合，提高电站自动化水平和安全可靠性，有利于减小光伏对电网影响。
在监控系统架构方面，采用与常规厂站综合自动化系统相同架构，即分层分布式结构。
站级控制层能量管理系统
不同温度下电流和功率与电压的特性曲线（25℃，50℃ ，75 ℃ ）
10
一、大型并网光伏电站组成
光伏方阵由光伏组件通过串联和并联形成。
光伏组件串联示意
光伏组件并联示意
11
一、大型并网光伏电站组成
光伏连接器
针对非晶硅光伏组件，由于电流小，一般在汇流箱的前级采用光伏连接器进行汇流。
12
一、大型并网光伏电站组成
间隔层
过程层
底层设备层各电源控制
27
一、大型并网光伏电站组成
并网逆变器常见的通讯方式
光伏并网发电的主界面
并网逆变器的运行界面
光伏并网发电节能减排值
28
一、大型并网光伏电站组成
9、防雷接地装置
相关标准：目前没有颁布明确的相关设计标准
参考标准《建筑物防雷设计规范》GB50057-1994(2000) 《交流电气装置的接地》 DL/ T 621 1997 SJ/T 11127-1997 光伏(PV)发电系统过电压保护－导则 IEC 60364-7-712-2002、IEC 61557-4-2007
光伏电站介绍
1
目录
一、光伏电站组成二、政策与效益分析三、光伏电站的应用前景四、国内外应用案例
2
一、大型并网光伏电站组成
DC DC
直流防雷光伏阵列配电柜
DC
AC
AC
AC
逆变器
交流防雷配电柜
监控系统
变压器中压或高压电网
大型并网光伏电站系统框图
光伏阵列将太阳能转变成直流电能，经逆变器的直流和交流逆变后，根据光伏电站接入电网技术规定光伏电站容量确定光伏电站接入电网的电压等级，由变压器升压后，接入中压或高压电网。
电网接入主要设备
电压等级 0.4KV 10KV
35KV
接入设备
低压配电柜
低压开关柜：提供并网接口，具有分断功能
双绕组升压变压器：0.4/10KV 双分裂升压变压器：0.27/0.27/10KV（TL逆变器）
高压开关柜：计量、开关、保护及监控
低压开关柜：提供并网接口，具有分断功能
双绕组升压变压器：0.4/10KV,10/35KV（二次升压） 0.4KV/35KV（一次升压）
16
一、大型并网光伏电站组成
4、并网逆变器
按是否带变压器可分为无变压器型和有变压器型。对于无变压器型逆变器，最大效率 98.5%和欧洲效率98.3%；对于有变压器型逆变器，最大效率 97.1%和欧洲效率96.0%。
按组件接入情况划分单组串式、多组串式、集中式；
=
组串式并网逆变器
=
≈
=
=
=~
=
=
3
一、大型并网光伏电站组成
•光伏方阵（固定或跟踪） •汇流箱 •直流配电柜 •并网逆变器 •交流配电柜 •电网接入系统（升压、计量设备等） •交/直流电缆 •监控及通讯装置 •防雷接地装置
5
一、大型并网光伏电站组成
发电侧并网，可以接入公共电网和接入用户侧
6
一、大型并网光伏电站组成
1.光伏方阵光伏方阵分为两类：固定式和跟踪式
