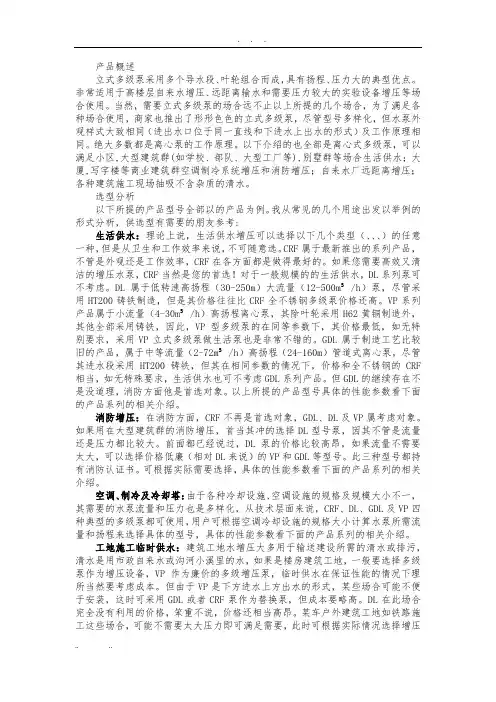

产品概述立式多级泵采用多个导水段、叶轮组合而成，具有扬程、压力大的典型优点。

非常适用于高楼层自来水增压、远距离输水和需要压力较大的实验设备增压等场合使用。

当然，需要立式多级泵的场合远不止以上所提的几个场合，为了满足各种场合使用，商家也推出了形形色色的立式多级泵，尽管型号多样化，但水泵外观样式大致相同（进出水口位于同一直线和下进水上出水的形式）及工作原理相同。

绝大多数都是离心泵的工作原理。

以下介绍的也全部是离心式多级泵，可以满足小区,大型建筑群(如学校、部队、大型工厂等),别墅群等场合生活供水；大厦,写字楼等商业建筑群空调制冷系统增压和消防增压；自来水厂远距离增压；各种建筑施工现场抽吸不含杂质的清水。

选型分析以下所提的产品型号全部以的产品为例。

我从常见的几个用途出发以举例的形式分析，供选型有需要的朋友参考:生活供水：理论上说，生活供水增压可以选择以下几个类型（、、、）的任意一种，但是从卫生和工作效率来说，不可随意选。

CRF属于最新推出的系列产品，不管是外观还是工作效率，CRF在各方面都是做得最好的。

如果您需要高效又清洁的增压水泵，CRF当然是您的首选！对于一般规模的的生活供水，DL系列泵可不考虑。

DL属于低转速高扬程（30-250m）大流量（12-500m³/h）泵，尽管采用HT200铸铁制造，但是其价格往往比CRF全不锈钢多级泵价格还高。

VP系列产品属于小流量（4-30m³/h）高扬程离心泵，其除叶轮采用H62黄铜制造外，其他全部采用铸铁，因此，VP型多级泵的在同等参数下，其价格最低，如无特别要求，采用VP立式多级泵做生活泵也是非常不错的。

GDL属于制造工艺比较旧的产品，属于中等流量（2-72m³/h）高扬程（24-160m）管道式离心泵，尽管其进水段采用HT200铸铁，但其在相同参数的情况下，价格和全不锈钢的CRF 相当，如无特殊要求，生活供水也可不考虑GDL系列产品。

多级泵形式与基本参数
多级泵是一种常见的离心泵，它由多个叶轮组成，每个叶轮都能增加液体的压力。

多级泵通常用于需要高压的应用，比如供水系统、锅炉给水、冷却循环等。

以下是关于多级泵的形式和基本参数的详细介绍：
形式：
1. 多级离心泵，多级离心泵是由多个单级离心泵串联而成，每个级数的叶轮都能增加液体的压力，从而实现整体泵的高压输出。

2. 多级柱塞泵，多级柱塞泵也是一种常见的多级泵形式，它通过多个柱塞的工作来逐级增加液体的压力，适用于高压、小流量的场合。

基本参数：
1. 流量，多级泵的流量取决于泵的型号和级数，通常可以通过调整泵的转速或者更换不同级数的叶轮来实现不同流量的输出。

2. 扬程，多级泵的扬程是指泵能够提供的最大压力，也是其最
重要的参数之一，通常与泵的级数和叶轮的设计有关。

3. 功率，多级泵的功率取决于所需的流量和扬程，通常可以通
过泵的性能曲线来确定所需的功率。

4. 效率，多级泵的效率是衡量其性能优劣的重要指标，高效率
的泵能够在同样的工况下消耗更少的能量。

总之，多级泵是一种常见的高压泵，具有多种形式和基本参数。

选择合适的多级泵需要考虑到具体的工况和需求，以确保泵能够稳
定可靠地工作。

多级泵品牌说明及组成一、多级泵主要由定子、转子、轴承和轴封四大部分组成：1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。

D型多级泵泵一般水平吸入，垂直向上吐出;用于是油田注水时，泵进出口均垂直向上。

DG型多级泵出、入口均垂直向上。

2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。

轴向力由平衡盘平衡。

3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。

4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

D型多级泵泵水封水来源于泵内的压力水。

DG型多级泵泵水封水来源于外部供水。

5、多级泵转动泵通过弹性联轴器由原动机直接驱动。

从原动机端看泵，泵为顺时针方向旋转D、DG型多级泵泵是卧式单吸多级节段式离心泵。

供输送清水(含杂质量小于1%，颗粒度小于01mm)或物理化学性质类似于水的其它液体。

D型多级泵泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。

油田注水泵根据介质的腐蚀性，泵采用不同的材质。

DG型泵输送介质温度小于105℃，适用于各种锅炉给水。

二、多级泵与单级泵的区别1、单级泵是指只有一只叶轮的泵，最高扬程只有125米;2、多级泵是指有两只或两只以上叶轮的泵，最高扬程可以超过125米;多级泵在单级泵扬程需要必须配两级电机的情况下，可以通过增加叶轮个数来配用四级电机，从而可以提高泵使用寿命和降低机组噪音，但是多级泵维修相对单级泵来说要困难一点。

3、在泵实际需要扬程小于125米时，可根据泵房面积、泵价格(多级泵一般比单级泵价格偏高)、等因素综合考虑该选用单级泵还是多级泵。

随着技术的进步，单级叶轮的泵可通过提高泵的转速来提高泵的扬程，可代替多级泵，只是价格贵一点。

三、多级泵部件的组装1、将密封环和轴瓦装在泵座上分别用紧定螺钉固定。

2、将口环装在中段上并用紧定螺钉固定。

3、将导叶套装在导叶上并用螺钉将后导叶固定在后段上。

一、概述1、编制依据：GB9969.1-1998《工业产品使用说明书总则》。

2、产品执行标准：GB/T5657-95《离心泵技术条件（III类）》。

3、产品性能范围及适用范围：DA型泵是单吸多级分段式离心泵，供抽送清水及物理化学类似于水的液体之用。

本型泵扬程在14米~207米，流量为10.8米3/时~126米3/时范围，液体最高温度不得超过80℃，适用于矿山、工厂及城市给排水之用。

4、泵型号代表的含义：例：二、结构说明DA型泵为分段式多级泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上。

其扬程可根据使用需要而增减水泵级数，本型泵装配精度对性能影响特别显著，尤其是各个叶轮的出口与导翼进口之间相对位置，每级叶轮的吐出口中心必须对准导翼的进口中心，其中稍有偏差即将使整个性能受到影响、效率降低，故在检修后装配时务必注意，若有偏差必须调整，从驱动方向看，水泵均为顺时针方向旋转。

DA型泵结构图2DA-8型泵工作性能表四、泵的装配与安装☆装配顺序：1、将密封环紧装在进水段上。

2、把导翼套装在导翼上，然后将导翼固定在所有的中段上去。

3、将出水导翼、平衡环和平衡套分别装在出水段上。

4、将装好轴套甲和键的轴穿过进水段，并顺键推入叶轮、叶轮挡套并在中段上铺一层青壳纸，装好中段再顺键推进叶轮、叶轮挡套，重复以上步骤将所有叶轮、叶轮挡套及中段装完。

5、将出水段装在中段上，然后由拉紧螺栓将进水段、中段和出水段紧固在一起。

6、装上平衡盘及轴套乙。

拧上轴套螺母，并将尾盖紧固在出水段上。

7、顺次在二端放入填料环里面的填料、填料环、填料压盖及挡水圈，井将轴承甲、乙部件分别紧固在进水段和尾盖上。

装好后，转动一下轴，检查转子部分是否灵活。

8、装好填料环外面的填料和填料压盖。

注意填料环串孔中心应对准水封管中心。

9、装上水封管、回水管、弹性联轴器部件及所有四方螺塞。

☆泵的安装：1、安装前的准备工作(1)泵的基础必须具有足够的强度，基础的质量约等于机组质量的3～5倍。
