氮 xps能谱表氮(N)是一种非常重要的元素,在化学和材料科学领域中扮演着关键角色。
氮的X射线光电子能谱(XPS)是一种常用的表征氮化合物化学状态和表面化学活性的表征方法。
本文将从XPS能谱图的构成、解析和应用三个方面来介绍氮的XPS能谱表。
一、XPS能谱图的构成XPS能谱图通常由两个主要峰组成:电子能级占据价带(valence band)和电子能级空位态(core level)。
在氮 XPS能谱图中,氮原子的2p电子能级是最重要的特征峰。
氮原子的2p轨道分为2p_1/2和2p_3/2两个自旋态,对应的XPS峰分别称为2p_1/2和2p_3/2峰。
二、XPS能谱图的解析通过解析氮的XPS能谱图,我们可以获得有关样品表面氮化合物的化学状态和表面化学环境的信息。
通常,氮原子的2p_3/2峰位置在396-402 eV之间,而2p_1/2峰位置在402-408 eV之间。
峰的位置可以用来确定氮化合物的氧化态和化学状态。
此外,峰的形状和峰的宽度也可以提供关于氮化合物的晶格结构和表面状态的信息。
三、XPS能谱图的应用氮的XPS能谱图广泛应用于研究氮化物薄膜、氮化合物催化剂、氮化硼材料等方面。
通过分析氮的XPS能谱图,可以确定样品中不同氮化物的存在及其相对丰度。
同时,通过改变氮化合物的表面环境和化学状态,可以调控材料的表面活性和催化性能。
此外,氮的XPS能谱图还可以用于检测表面污染物和氧/氮化合物界面的形成。
总结:本文介绍了氮的XPS能谱图的构成、解析和应用。
通过解析氮的XPS能谱图,可以提供有关氮化合物的化学状态、晶格结构和表面化学环境的信息。
氮的XPS能谱图在研究氮化物材料和催化剂方面具有广泛的应用价值。
通过深入研究氮的XPS能谱图,可以进一步理解氮化合物的化学性质和表面反应机制。
X射线光电⼦能谱(XPS)谱图分析⼀、X光电⼦能谱分析的基本原理X光电⼦能谱分析的基本原理:⼀定能量的X光照射到样品表⾯,和待测物质发⽣作⽤,可以使待测物质原⼦中的电⼦脱离原⼦成为⾃由电⼦。
该过程可⽤下式表⽰:hn=Ek+Eb+Er (1)其中:hn:X光⼦的能量;Ek:光电⼦的能量;Eb:电⼦的结合能;Er:原⼦的反冲能量。
其中Er很⼩,可以忽略。
对于固体样品,计算结合能的参考点不是选真空中的静⽌电⼦,⽽是选⽤费⽶能级,由内层电⼦跃迁到费⽶能级消耗的能量为结合能Eb,由费⽶能级进⼊真空成为⾃由电⼦所需的能量为功函数Φ,剩余的能量成为⾃由电⼦的动能Ek,式(1)⼜可表⽰为:hn=Ek+Eb+Φ(2) Eb=hn-Ek-Φ(3)仪器材料的功函数Φ是⼀个定值,约为 4 eV,⼊射X光⼦能量已知,这样,如果测出电⼦的动能Ek,便可得到固体样品电⼦的结合能。
各种原⼦,分⼦的轨道电⼦结合能是⼀定的。
因此,通过对样品产⽣的光⼦能量的测定,就可以了解样品中元素的组成。
元素所处的化学环境不同,其结合能会有微⼩的差别,这种由化学环境不同引起的结合能的微⼩差别叫化学位移,由化学位移的⼤⼩可以确定元素所处的状态。
例如某元素失去电⼦成为离⼦后,其结合能会增加,如果得到电⼦成为负离⼦,则结合能会降低。
因此,利⽤化学位移值可以分析元素的化合价和存在形式。
⼆、电⼦能谱法的特点(1)可以分析除H和He以外的所有元素;可以直接测定来⾃样品单个能级光电发射电⼦的能量分布,且直接得到电⼦能级结构的信息。
(2)从能量范围看,如果把红外光谱提供的信息称之为“分⼦指纹”,那么电⼦能谱提供的信息可称作“原⼦指纹”。
它提供有关化学键⽅⾯的信息,即直接测量价层电⼦及内层电⼦轨道能级。
⽽相邻元素的同种能级的谱线相隔较远,相互⼲扰少,元素定性的标识性强。
(3)是⼀种⽆损分析。
(4)是⼀种⾼灵敏超微量表⾯分析技术,分析所需试样约10-8g即可,绝对灵敏度⾼达10-18g,样品分析深度约2nm。
XPS原理数据分析方法讲解XPS(X射线光电子能谱)是一种用于表面分析的常用方法,可以用于确定样品中元素的化学状态和测量元素的相对丰度。
本文将讲解XPS的原理和数据分析方法。
1.XPS原理:XPS利用物质表面发射的光电子来研究元素的化学状态和相对丰度。
其原理基于以下两个过程:-光电子发射:当一束X射线照射到样品表面时,光子通过光电效应将电子从样品表面的原子中解离出来。
这些光电子的动能与其所来自的原子的束缚能有关,因此可以通过测量光电子的动能来确定原子的化学状态。
-表面分析:通过测量不同能量的X射线和测量发射光电子的能量和强度,可以得到元素的谱图。
X射线的能量可以调节,从而选取特定能量的X射线与特定元素相互作用,进一步确定元素的化学状态和相对丰度。
2.数据分析方法:XPS谱图包括两个主要部分:能级谱和分析谱。
能级谱用于确定元素的化学状态,分析谱用于计算元素的相对丰度。
-能级谱分析:1)首先,将能级谱分为两个区域:高分辨率核电子谱(Valence Band)和低分辨率核电子谱(Core Level)。
2)高分辨率核电子谱用于确定元素的键合状态和价态。
通过观察能级峰的位置和形状,可以判断原子是否在化合物中。
3)低分辨率核电子谱用于确定元素的元素组成。
通过测量特定能级的光电子峰的相对强度,可以计算元素的相对丰度。
-分析谱分析:1)利用分析谱可以计算元素的相对丰度。
分析谱根据元素的主要光电子峰的能量和强度来建立。
通过测量每个元素的主要光电子峰的峰强和标准物质的峰强,可以计算元素的相对丰度。
2)校正数据。
由于光电子的逃逸深度和电子的信号衰减,测量到的峰强可能与真实丰度有所偏差。
因此,需要进行校正,建立校正曲线,将峰强转换为相对丰度。
3.XPS仪器:XPS仪器由以下几部分构成:-X射线源:提供特定能量的X射线,用于激发样品释放光电子。
-能谱仪:包括投射能量分辨部分和检测器,用于测量发射光电子的能量和强度。
-样品台:用于固定和聚焦样品,可控制样品在X射线照射下的角度和位置。
XPS数据分析基本过程定性分析首先扫描全谱,由于荷电存在使结合能升高,因此要通过C结合能284.6eV 对全谱进行荷电校正,然后对感兴趣的元素扫描高分辨谱,将所得结果与标准图谱对照,由结合能确定元素种类,由化学位移确定元素得化学状态,为了是结果准确在每一次扫描得结果分别进行荷电校正。
XPS谱图中化学位移的分析一般规律为:1、原子失去价电子或因与电负性高的原子成键而显正电时,内层电子结合能升高。
2、原子获得电子而荷负电时,内层电子结合能减小。
3、氧化态越高,结合能越大。
4、价层发生某种变化时,所有内层电子化学位移相同。
5、对于XPS峰主量子数n小的壳层比n大的峰强,n相同的角量子数l大的峰强,n,l相同的j大的峰强。
定量分析选取最强峰的面积或强度作为定量计算的基础,多采用灵敏度因子法,因为各元素产生光电子时的含量强度和含量不一定成正比,从而利用灵敏度因子对强度进行修正,其做法为:以峰边、背景的切线交点为准扣除背景,计算峰面积或峰强,然后分别除以相应元素的灵敏度因子法,就可得到各元素的相对含量,这个相对含量是原子个数相对含量即摩尔相对含量。
XPS图谱的分峰处理由于在制备过程中外界条件不可能完全均匀一致,因而对于同一元素可能存在不同的化学态,而各化学态产生的峰又有可能相互重叠,这样就对定性、定量分析带来了不便,因而在进行数据分析时需要对可能存在重叠的峰进行分峰处理,目前有很多数据处理软件可以进行分峰运算,其原理都是利用高斯-洛沦兹函数,其中XPSpeak为一位台湾学者编写的程序,其采用图形用户界面(GUI),用于XPS分峰处理操作方便,简单易学。
XPSpeak运行后其界面为:上面的窗口主要用于图形显示,即原始数据图谱、分离的峰、拟和的峰都将在此窗口中显示,在主菜单栏中Data中选择打开的数据类型,由于不同的设备输出的数据格式不同,所以一般需要将原始数据转换成Ascii格式;在进行分峰处理前需要扣除背景,在Background菜单中选择扣除背景的参数;在Add Peak 菜单中选择增加峰的参数如峰位、峰面积、半峰宽等。

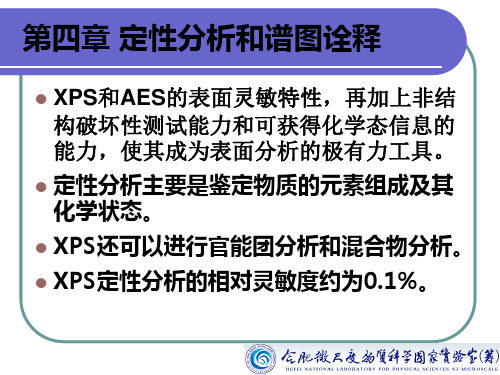

第四章定性分析和谱图诠释●XPS和AES的表面灵敏特性,再加上非结构破坏性测试能力和可获得化学态信息的能力,使其成为表面分析的极有力工具。
●定性分析主要是鉴定物质的元素组成及其化学状态。
●XPS还可以进行官能团分析和混合物分析。
●XPS定性分析的相对灵敏度约为0.1%。
一、电子能谱图的一般特性●在XPS谱图中可观察到几种类型的谱峰。
●一部分是基本的并总可观察到—初级结构●另一些依赖于样品的物理和化学性质—次级结构●光电发射过程常被设想为三步(三步模型):●光吸收和电离(初态效应);●原子响应和光电子发射(终态效应);●电子向表面输运并逸出(外禀损失)。
●所有这些过程都对XPS谱的结构有贡献。
1、XPS谱图的初级结构(1). 光电子谱线(photoelectron lines)●由于X射线激发源的光子能量较高,可以同时激发出多个原子轨道的光电子,因此在XPS谱图上会出现多组谱峰。
由于大部分元素都可以激发出多组光电子峰,因此可以利用这些峰排除能量相近峰的干扰,非常有利于元素的定性标定。
●最强的光电子线是谱图中强度最大、峰宽最小、对称性最好的谱峰,称为XPS的主谱线。
每一种元素都有自己的具有表征作用的光电子线。
它是元素定性分析的主要依据。
●光电子峰的标记:以光电子发射的元素和轨道来标记,如●C1s,Ag3d5/2等●此外,由于相近原子序数的元素激发出的光电子的结合能有较大的差异,因此相邻元素间的干扰作用很小。
光电子谱线峰位置(结合能)。
与元素及其能级轨道和化学态有关。
峰强度。
与元素在表面的浓度和原子灵敏度因子成正比。
对称性。
金属中的峰不对称性是由金属E F附近小能量电子-空穴激发引起,即价带电子向导带未占据态跃迁。
不对称度正比于费米能级附近的电子态密度。
峰宽(FWHM)光电子线的谱线宽度来自于样品元素本质信号的自然宽度、X射线源的自然线宽、仪器以及样品自身状况的宽化因素等四个方面的贡献。
一般峰宽值在0.8~2.2 eV之间。
