光无源器件技术综述

光无源器件研究报告近年来，随着通信技术的快速发展，人们对光通信技术的研究和应用越来越广泛。

而光无源器件作为光通信系统中重要的组成部分，对于提高光通信的性能和稳定性具有重要的意义。

本文将介绍光无源器件的研究现状和发展趋势。

一、光无源器件的定义和分类光无源器件是指无需外部能量输入即可实现光信号处理的元器件。

它不需要任何电、磁或化学能量的输入，只需要利用光本身的特性完成光信号的处理。

光无源器件广泛应用于光通信、光存储、光计算等领域。

根据不同的工作原理，光无源器件可以分为几种类型，如：1. 光纤光纤是一种将光信号传输到目的地的无源设备。

光纤具有低损耗、高速率和抗电磁干扰等特点，因此它广泛应用于光通信系统中。

一般来讲，光纤可分为单模光纤和多模光纤两种。

其中，单模光纤适合远距离传输，而多模光纤适合短距离传输。

2. 光栅光栅是一种将光信号进行处理的器件。

它通常由一系列的反射棱镜组成，可以用来扩展、稳定和调制光信号。

光栅广泛应用于激光系统、治疗仪器和光谱仪等领域。

3. 光衰减器光衰减器是一种可以调节光的强度的器件。

它可用来控制光信号的输出功率，从而保证通信系统的正常运行。

光衰减器通常由气体、固体材料或半导体材料构成。

4. 光开关光开关是一种可以控制光线的传输路径的器件。

它通过调节光的传输路径来进行光信号的切换和路由。

光开关广泛应用于网络通信、光计算和光传感器等领域。

近年来，随着通信技术的快速发展，人们对光无源器件的研究越来越深入。

目前，研究人员主要关注以下几个方面：1. 新型光无源器件的研发为了提高光通信系统的性能和稳定性，研究人员一直在努力研发新型的光无源器件。

这些新型器件具有更高的灵敏度、更低的损耗和更广泛的应用范围，并且可以适应不同的光通信需求。

除了研发新型器件之外，研究人员还在努力优化现有的光无源器件。

通过改进设备的结构和材料，研究人员可以提高器件的性能和工作效率，并提高器件的可靠性和稳定性。

随着通信设备越来越小、越来越便携，研究人员也在努力实现光无源器件的集成化。

光无源器件介绍范文光无源器件是指无需外界能源输入即可以产生、控制、处理或传输光信号的器件。

它们在光通信、光传感、光储存、激光装置等领域具有重要应用价值。

本文将详细介绍几种常见的光无源器件，包括光纤、光栅、偏振器件、光耦合器件和光探测器等。

首先，光纤是一种常见的光无源传输介质。

它具有优异的光学特性，可以实现长距离、高速、低损耗的光信号传输。

光纤通信系统中的核心部件就是光纤。

光纤根据其结构可以分为多模光纤和单模光纤。

多模光纤通常用于短距离通信，而单模光纤适用于长距离通信。

光纤的制作工艺和材料技术的不断进步使得光纤通信系统性能不断提升。

其次，光栅是另一种常见的光无源器件。

光栅是在光介质中周期性变化的折射率结构，可以对入射光进行衍射和反射。

光栅可以用于光谱分析、光信号处理和光波波长选择等应用。

根据光栅的结构可以分为吸收光栅和反射光栅。

吸收光栅通过调整折射率分布来实现频率选择，反射光栅则通过反射光波形成波束宽度调制。

光栅可以实现光信号的分光、滤波和耦合等功能。

再次，偏振器件是用于控制和调整光波偏振状态的器件。

偏振器件根据其工作原理可以分为吸收式偏振器、分束偏振器和光学偏振调制器。

吸收式偏振器通过吸收非期望偏振分量来实现偏振分离。

分束偏振器通过折射率分布的改变实现光波的分离。

光学偏振调制器则通过改变材料的光学特性或施加电场来调制光的偏振状态。

其次，光耦合器件用于实现不同光波的耦合和分离。

光耦合器按照其结构和工作原理可分为分离型光耦合器和集成型光耦合器。

分离型光耦合器通过光波的反射和折射实现光波的耦合。

集成型光耦合器则通过光导波结构的耦合来实现不同波长光波的耦合和分离。

光耦合器为光通信和光传感等系统提供了重要的互连和耦合功能。

最后，光探测器是一种用于接收光信号并转换为电信号的器件。

根据工作原理，光探测器可分为光电二极管、光电导探测器和光电子倍增器等。

光电二极管是最常见的光探测器，它利用内建电场将吸收的光电子转化为电流。

参考书籍：《光无源器件》 林学煌 编著 人民邮电大学1 光纤连接器：接续为永久性和活动性两种方式，基本上是采用某种机械或光学结构使两根光纤的纤芯对准。

永久性接续大多采用熔接法、粘接法或固定连接器来实现，活动性接续一般采用活动连接器。

1．1连接器主要指标：插入损耗、回波损耗、谱损耗、背景光耦合、串扰、带宽等，其中最重要的为插入损耗和回波损耗，对于活动光纤连接器还有重复性和互换性（4种）。

A ．插入损耗是指光纤中的光信号通过连接器之后的输出光功率与输入光功率比值的分贝数。

表达式：)(lg 1001dB P P I L -= 式中0p 为输入端光功率，1P 为输出端光功率。

插损越小越好，ITU 建议应不大于0．5dB 。

对于多模光纤连接器来讲，注入的光功率应当经过稳模器以滤去高次模，使光纤中的模式为稳态分布，以准确衡量连接器插损。

B ．回波损耗：又称为后向反射损耗，用以衡量输入光功率中从连接器反射并沿输入通道反向传输的光功率占输入光功率的份额。

影响会引起激光器相对强度噪声、非线性啁啾及激射漂移等，使通信系统性能恶化，具体表示为光纤连接处后向反射光对输入光的比率的分贝数。

)(lg 100L dB P p R r -=式中，0P 为输入端光功率，r p 为后向反射光功率。

回损越大越好，以减少反射光对光源和系统的影响，其典型值初期要求应不小于25dB ，现要求不小于38dB 。

C ．重复性和互换性：重复性是指光纤(光缆)活动连接器多次插拔后插入损耗的变化情况，用dB 表示。

互换性是表征连接器插头与转换器两部分任意互换或有条件互换的性能指标，也用dB 表示。

一般要求互换连接器的附加损耗应限制在小于0．2dB 的范围内。

A.1影响插入损耗的各种因素: a ．纤芯错位损耗：由于纤芯横向错位引起的损耗。

b ．光纤倾斜损耗：由于两光纤轴线的角度倾斜而引起的在连接处的光功率损耗。

c ．端面间隙损耗：由于光纤连接端面处存在间隙Z 而引起的损耗。

光无源器件的技术分析光无源器件是光通信系统中至关重要的一部分，其在光通信系统中起到传输、分配和处理光信号的作用。

光无源器件主要指的是不需要外部能量作为驱动力的器件，比如光纤、光耦合器、光接收器等。

本文将对光无源器件的技术特点、应用领域和发展趋势进行分析。

一、光无源器件的技术特点1.1 宽带传输特性光无源器件具有宽带传输特性，能够支持高速数据传输。

与传统的电子通信相比，光无源器件能够实现更高的数据传输速率和更远的传输距离，适用于大容量、远距离、高速的通信需求。

1.2 低损耗光无源器件的传输损耗较小，在信息传输过程中能够减少光信号的衰减。

这使得光无源器件在长距离传输中具有优势，保证了信号的稳定传输。

1.3 高稳定性光无源器件在工作过程中具有高稳定性，能够长时间保持良好的性能。

这对于光通信系统的稳定性和可靠性至关重要，能够有效减少系统的故障率。

1.4 低能耗光无源器件不需要外部能量作为驱动力，能够通过光信号本身完成工作，因此具有较低的能耗。

这符合当今节能环保的发展趋势，也是光通信技术被广泛应用的重要原因之一。

二、光无源器件的应用领域2.1 光通信系统光无源器件是光通信系统中不可或缺的一部分，能够支持大容量、高速、长距离的数据传输需求。

在光通信系统中，光无源器件被广泛应用于光纤通信、无线光通信、卫星通信等领域。

2.2 数据中心随着云计算、大数据、人工智能等技术的快速发展，数据中心对于高速数据传输的需求越来越大。

光无源器件能够满足数据中心对于高速、大容量数据传输的需求，提高数据中心的传输效率和稳定性。

2.3 军事领域军事通信对于信息传输的安全性、稳定性、快速性有着极高的要求，光无源器件能够满足军事通信对于大容量、高速、长距离传输的需求，确保军事信息的安全传输。

2.4 其他领域除了上述领域，光无源器件还在医疗、航空航天、工业自动化等领域有着广泛的应用。

随着光通信技术的发展和普及，光无源器件的应用领域将会继续扩大。

光无源器件的原理及应用概述光无源器件是指在光通信系统中不需要能量供给而能够实现光信号的传输和处理的器件。

这些器件主要包括光纤、光耦合器、光分路器和光合器等。

本文将介绍光无源器件的原理和应用。

光纤光纤是光通信系统的核心组成部分。

它通过将光信号以光的全内反射方式在高纯度的玻璃/塑料纤维中传输。

光纤有着很低的损耗和高的带宽能力，也是目前最主要的传输媒介之一。

光纤的原理光纤的工作原理基于光的光束泄漏现象，即当光束从一种介质射入另一种折射率较低的介质中时，光束会不断发生反射并沿着光纤内部进行传输。

光纤的核心由折射率较高的材料组成，以便在传输过程中最小化信号的损耗。

光纤的应用光纤广泛应用于长距离通信和局域网等领域。

其高带宽和低损耗的特点使得它成为传输大量数据的理想选择。

此外，光纤还应用于医疗设备、光纤传感器和光纤显示等领域。

光耦合器光耦合器是一种用于将光信号从一个光纤耦合到另一个光纤的器件。

它广泛应用于光通信系统中，可以实现信号的分配、处理和路由等功能。

光耦合器的原理光耦合器的原理基于波导模式之间的耦合。

当光信号从一个波导模式传输到另一个波导模式时，通过适当设计导波结构，可以实现高效的能量转移。

光耦合器的设计可以根据具体的应用需求进行调整，以实现不同的功能。

光耦合器的应用光耦合器广泛应用于光网络中的信号分配和路由。

在光通信系统中，光耦合器可以用于将信号从主干光纤耦合到分支光纤或从分支光纤耦合到接收器等。

此外，光耦合器还可以应用于光传感器和光存储等领域。

光分路器光分路器是一种可以将入射光信号分为两个或多个输出通道的器件。

它常用于光网络中的信号分配和选择。

光分路器的原理光分路器的原理基于多模干涉。

当光信号通过光分路器时，不同波长的光信号会按照特定的光学路径进行干涉，从而实现光的分路。

根据光分路器的设计，可以实现不同的分路比例和带宽。

光分路器的应用光分路器广泛应用于光通信系统中的信号分配和选择。

光分路器可以将光信号分为不同的通道，实现多路复用和分布式传输。

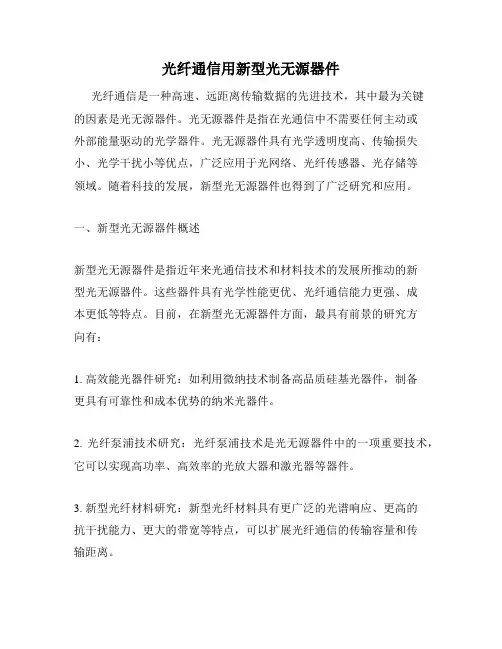

光纤通信用新型光无源器件光纤通信是一种高速、远距离传输数据的先进技术，其中最为关键的因素是光无源器件。

光无源器件是指在光通信中不需要任何主动或外部能量驱动的光学器件。

光无源器件具有光学透明度高、传输损失小、光学干扰小等优点，广泛应用于光网络、光纤传感器、光存储等领域。

随着科技的发展，新型光无源器件也得到了广泛研究和应用。

一、新型光无源器件概述新型光无源器件是指近年来光通信技术和材料技术的发展所推动的新型光无源器件。

这些器件具有光学性能更优、光纤通信能力更强、成本更低等特点。

目前，在新型光无源器件方面，最具有前景的研究方向有：1. 高效能光器件研究：如利用微纳技术制备高品质硅基光器件，制备更具有可靠性和成本优势的纳米光器件。

2. 光纤泵浦技术研究：光纤泵浦技术是光无源器件中的一项重要技术，它可以实现高功率、高效率的光放大器和激光器等器件。

3. 新型光纤材料研究：新型光纤材料具有更广泛的光谱响应、更高的抗干扰能力、更大的带宽等特点，可以扩展光纤通信的传输容量和传输距离。

二、新型光无源器件的应用领域新型光无源器件是光通信技术的重要组成部分，它在科学研究、医疗、工业制造、国防等领域都有着广泛的应用。

1. 光网络：新型光无源器件可以有效地提高光网络的传输质量和稳定性，使其更加可靠。

2. 光纤传感器：新型的光无源器件可以应用于各种光纤传感器、特别是温度和应力传感器。

3. 光存储：新型光无源器件也可以应用于光存储器件，以实现更高密度的存储和更快的读写速度。

4. 医疗：新型光无源器件应用于医疗器械中，可以提高医疗诊断和治疗的可靠性和精度。

5. 国防：新型光无源器件在国防领域中的应用，包括光纤通信、光纤传感器、高性能光放大器等方面，可以有效提高军事通信的保密性。

三、新型光无源器件的研究现状当前，新型光无源器件研究正处于高速发展期，主要涉及器件结构设计、材料制备、光学特性测试等方面。

在器件设计方面，国内多家单位正在进行研究，采用多种方法优化器件的结构和性能；在材料制备方面，利用新型材料和制备技术进行研究和应用；在光学特性测试方面，采用更加高效的测量方法和测试设备等。

光无源器件发展概括1.发展概况光无源器件是光通信系统中需要消耗一定的能量、具有一定功能而没有光—电或电—光转换的器件，包括光纤连接器、光纤耦合器、波分复用器、光开关、光衰减器和光隔离器等，是光传输系统的关节。

光连接器是光无源器件中应用最广、数量最多的器件，耦合器和波分复用器次之，其它器件使用量较少。

随着光通信技术的发展，密集波分复用器、大端口数矩阵光开关的需求将会逐渐增加。

我国开展光无源器件的研究是从20世纪70年代后期，随着光纤技术的出现而开始的。

当时光纤的连接是光纤通信必须解决的六大问题之一，此外还要解决分路、开关以及波长复用等问题。

于是电子部第23所、武汉邮科院固体器件所和电子部第34所等单位“白手起家”，致力于全光纤结构和分立元件组合型（微光器件）的研究，开发了光纤调中型的多模光纤连接器、拼接型和熔融拉锥型的光耦合器和机械式光开关等产品，满足了当时短波长和长波长多模光纤通信研究的需求。

此后，光通信进入单模长波长阶段并开始大量应用，对光无源器件不仅技术上的要求更高，而且在数量上也与日俱增，迫切要求产业化。

在光连接器方面首先引进了光学定中切削加工的APT（插针直径为1.78mm）连接器生产线，满足了国内单模光通信发展初期的需求。

此后随着陶瓷套管大批量生产技术的成功，光连接器的质量有了进一步的提高，而且易于装配，于是出现众多组装散件生产连接器的公司。

在光纤耦合器方面，引进了由微机控制的熔融拉锥设备，使耦合器的生产变得十分简单；更为可喜的是，通过理论研究和实践探索，同一台设备上可以生产出各种宽带耦合器和二波长的波分复用器，产品性能优良，于是形成了光耦合器的产业。

当前我国光通信系统中所用的光连接器和光耦合器绝大部分都是国产的。

2.产业现状现在初看起来光无源器件的产业似乎比光有源器件发展快，但是在这辉煌的背后，还存在一些问题。

如光纤连接器用陶瓷套管的毛坯还需要进口，光纤连接器技术的自主知识产权几乎为零。

光无源器件介绍范文光无源器件，又称为光传输无源器件，是指在光通信或光网络中起到信号传输、辅助和转换的功能，但没有电源和活动部件的器件。

光无源器件包括各种被动元件，如光纤、光耦合器、光分路器、光滤波器、光合分器、光切换器等等。

在光通信和光网络中，光无源器件的使用非常广泛且至关重要。

首先，光纤是光无源器件中最基础和最关键的一个。

光纤的作用是将光信号传输到目标地点。

光纤由细长的玻璃或塑料材料制成，其核心是一个折射率较高的介质，被一个折射率较低的包层包围。

光纤的传输速度快、信号损耗小、带宽大，使其成为光通信和光网络中最常用的传输介质。

其次，光耦合器是光无源器件中一种常见的元件，用于实现光信号的耦合和分配。

光耦合器可以将入射光信号分配到多个输出端口，也可以将多个光信号通过耦合器的输入端口合并到一个输出端口。

光耦合器通常以光栅波导结构实现，其工作原理是通过光栅波导的折射率周期性变化将光信号耦合到不同的传输通道。

光分路器是另一种常见的光无源器件，用于将光信号按不同的比例分配到不同的输出通道。

光分路器通常采用耦合波导技术，通过改变波导的结构或尺寸使得不同的输出通道对应不同的传输损耗。

光分路器广泛应用于光网络中的信号分配、波长分割和波长选择等应用场景。

光滤波器是一种能够选择性地传递或阻挡特定波长的光信号的器件。

光滤波器通常采用薄膜多层堆积技术，通过控制多层膜材料的厚度和折射率来实现对特定波长的选择性透过或反射。

光滤波器在光通信中被广泛应用于波分复用和波分多路复用系统中，用于合并或分离不同波长的光信号。

此外，光合分器和光切换器也是光无源器件中的重要代表。

光合分器是一种能够将多个光信号合并到一个输出通道的器件，常用于光网络中信号的合并和集中。

光切换器则是一种能够通过调节输入和输出通道的连通状态实现光信号的切换的器件。

光切换器在光通信和光网络中能够实现对光路的切换、光路的互联等重要功能。

总之，光无源器件是光通信和光网络中不可或缺的一部分。

光无源器件的技术分析光无源器件是光通信系统中的重要组成部分，主要用于光信号的传输和调制。

它是指光电转换过程中没有能量输入的器件，也就是没有外部电源的驱动。

1. 光传输技术：光无源器件中最基本的技术就是光传输技术。

光传输技术是指通过光纤等传输介质将光信号从一个地方传输到另一个地方。

目前广泛应用的光纤传输技术主要包括多模光纤传输和单模光纤传输两种。

多模光纤传输适用于短距离传输，而单模光纤传输适用于长距离传输。

2. 光调制技术：光调制技术是指通过改变光信号的某些参数来传输信息的技术。

主要有强度调制、相位调制和频率调制等几种方式。

强度调制是最常用的一种方式，利用光源的亮度进行调制。

相位调制则是通过改变光信号的相位来进行调制，频率调制则是通过改变光信号的频率来进行调制。

3. 光转换技术：光无源器件还需要将光信号转换为电信号或者其他形式的信号。

光转换技术包括光电转换和光声转换等，主要是通过光电二极管、光电倍增管等光电器件来实现。

4. 光谱分析技术：光谱分析技术是光无源器件中的重要技术之一。

光谱分析用于研究光的频率、波长和强度等参数，以及光之间的相互作用和传输等。

光谱分析技术可以通过光谱仪等仪器来实现。

5. 光学隔离技术：光无源器件中常常需要采用光学隔离技术来实现对光信号的分离和隔离。

光学隔离技术可以在不同波长光之间实现光学耦合和隔离，同时能显著降低光学噪声和交叉干扰。

光无源器件的技术分析主要包括光传输技术、光调制技术、光转换技术、光谱分析技术和光学隔离技术等方面。

这些技术在光通信系统中起到关键的作用，能够实现光信号的传输和调制，并将光信号转换为电信号或其他形式的信号。

第8章 光通信无源器件技术光无源器件是信息光电子技术，特别是光纤通信设备的重要组成部分，也是光 纤传感和其他光纤应用领域不可缺少的光器件，其工作原理遵守光线理论和电磁 波理论，各项技术指标、计算公式、测试方法等与纤维光学、集成光学息息相关。

在 光纤通信向宽带、大容量、高速率发展的今天，光无源器件技术的重要性将更加突 出，一种新型器件有关技术的解决往往会有力地促进光纤通信的进步，有时甚至使 其跃上一个新台阶。

8．1光纤连接器在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接 起来，以实现光路的接续，保证光纤网络90％以上的光通过。

接续分为永久性和 活动性两种方式，基本上是采用某种机械或光学结构使两根光纤的纤芯对准。

永 久性接续大多采用熔接法、粘接法或固定连接器来实现，活动性接续一般采用活动 连接器。

8．1．1连接器主要指标连接器指标有插入损耗(简称插损)、回波损耗(简称回损)、谱损耗、背景光耦 合、串扰、带宽等，其中最重要的为插损和回损，对于活动光纤连接器还有重复性和 互换性。

1．插损插损为光纤中的光信号通过连接器之后的输出光功率与输入光功率比值的分 贝数)(lg 1001dB P P IL -= 式中，见为插损，0p 为输入端光功率，1P 为输出端光功率。

插损越小越好，ITU 建议应不大于0．5dB 。

对于多模光纤连接器来讲，注入的光功率应当经过稳模器以滤去高次模，使光纤中的模式为稳态分布，以准确衡量连接器插损。

2．回损回损又称为后向反射损耗，用以衡量输入光功率中从连接器反射并沿输入通道反向传输的光功率占输入光功率的份额。

它会引起激光器相对强度噪声、非线性啁啾及激射漂移等，使通信系统性能恶化，具体表示为光纤连接处后向反射光对输入光的比率的分贝数 )(lg 100dB P p RL r -= （8-2） 式中，RL 为回损，0P 为输入端光功率，r p 为后向反射光功率。

回损越大越好，以减少反射光对光源和系统的影响，其典型值初期要求应不小于25dB ，现要求不小于38dB 。

光无源器件的技术分析光无源器件是指不能对光信号进行增强、放大、调制等操作的器件。

光无源器件包括分光器、耦合器、衰减器、反射镜、吸收器等。

这些器件在光通信、光传感和光学成像等方面具有重要作用。

分光器是将一束入射光根据波长或调制方式分成不同光路的光学器件。

在通讯领域中，光纤的直径只有几个微米，但每根光纤可同时传输数十个波长，这需要利用分光器将信号进行分离和合成。

分光器的制作方法主要有基于波导结构的压缩和拉伸工艺、叠层压缩和分子束外延等。

耦合器用于将两条或更多条光纤相互连接，将光信号从一条光纤耦合到另一条光纤。

耦合器的制造方法主要有基于双曲形结构和波导交汇结构的技术。

利用双曲形结构制造的耦合器具有高耦合效率和低损耗，而波导交汇结构的耦合器可以实现高效、紧凑和集成化。

衰减器是能够减弱入射信号强度的器件，用于调整光纤中的信号强度以及在实验室实现不同功率的光源。

衰减器的制作方法主要有基于杆状结构的烧蚀和双曲形结构的耦合器结构等。

反射镜是利用反射作用来将入射光束改变方向的光学器件。

对于公共开放空间的光通信系统，反射镜可以将信号从一个发射器中转向其他发射器，起到信号的传递作用。

同时，在复杂环境下，反射镜还可以用于减少干扰和增强信号强度。

吸收器是一种能够吸收光能的材料，可以用于遏制光呈现的噪声和干扰。

吸收器的制作需要材料具有高吸收率和低反射率。

具有强吸收性能的材料有石墨烯、金属钙锆锂等。

综上所述，光无源器件在通讯、光传感和光学成像等领域中发挥着重要作用。

其制造技术主要有压缩和拉伸工艺、叠层压缩、分子束外延和波导交汇结构等。

这些方法都需要具有高精度和稳定性的加工和测量工具，如亚微米级的光刻和显微镜。

未来，随着技术的发展和需求的增加，光无源器件将会得到进一步的研究和应用。
