光无源器件试题

一、名词解释（25’）1.双折射现象：2.等离子体：3.光无源器件：4.光热效应：5.光盘：二、简答题(25’)1.光的基本属性？2.什么是消逝波？3.什么叫磁光效应？4.简述光纤的基本结构？5.简述激光器的基本结构？三、论述题(20’)1.论述液晶的特点及其应用?2.论述根据什么现象可以检测出入射光的偏振态？3.论述光隔离器的基本结构与工作原理？4.论述光电子技术的发展历史？四、计算题(30’)1.He-Ne 激光器的反射镜间距为0.2m ，求最靠近632.8nm 跃迁谱线中心的纵模阶数、纵模频率间隔。

如果增益曲线宽度为9105.1⨯Hz ，则可能引起的纵模总数是多少？2.设有一平面介质波导，各层折射率分别为1,1.2,21.2n 321===n n ，波导层厚度d=4.6μm 。

若总反射相移为π23，则当入射光波长为1.31μm 时，问： （1）波导中能传输的模式总数是多少？（2）要想传输单模，波导厚度应如何设计？3.PIN 光电二极管，受波长为1.55μm 的12106⨯个光子的照射，其间输出端产生12102⨯个光子，计算量子效率和响应度。

四、计算题(30’)1.He-Ne 激光器的反射镜间距为0.2m ，求最靠近632.8nm 跃迁谱线中心的纵模阶数、纵模频率间隔。

如果增益曲线宽度为9105.1⨯Hz ，则可能引起的纵模总数是多少？2.某抛物线分布光纤，1n =1.5，∆=0.001，纤芯直径2a=50μm ，当用波长0λ=0.85μm 的光激励时，试求：（1）光纤的最大数值孔径;（2）光纤的截止波长。

解：（1）光纤的数值孔径067.0001.025.121=⨯⨯=∆=n NA（2）抛物线型3.某晶体在550nm 时的63γ=12105.5-⨯m/V,无外场时的主折射率为1.58，求其半波电压？。

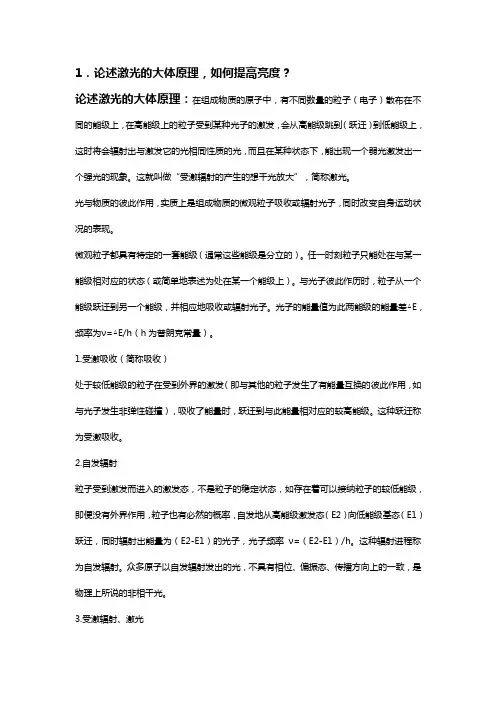

1．论述激光的大体原理，如何提高亮度？论述激光的大体原理：在组成物质的原子中，有不同数量的粒子（电子）散布在不同的能级上，在高能级上的粒子受到某种光子的激发，会从高能级跳到（跃迁）到低能级上，这时将会辐射出与激发它的光相同性质的光，而且在某种状态下，能出现一个弱光激发出一个强光的现象。

这就叫做“受激辐射的产生的想干光放大”，简称激光。

光与物质的彼此作用，实质上是组成物质的微观粒子吸收或辐射光子，同时改变自身运动状况的表现。

微观粒子都具有特定的一套能级（通常这些能级是分立的）。

任一时刻粒子只能处在与某一能级相对应的状态（或简单地表述为处在某一个能级上）。

与光子彼此作历时，粒子从一个能级跃迁到另一个能级，并相应地吸收或辐射光子。

光子的能量值为此两能级的能量差△E，频率为ν=△E/h（h为普朗克常量）。

1.受激吸收（简称吸收）处于较低能级的粒子在受到外界的激发（即与其他的粒子发生了有能量互换的彼此作用，如与光子发生非弹性碰撞），吸收了能量时，跃迁到与此能量相对应的较高能级。

这种跃迁称为受激吸收。

2.自发辐射粒子受到激发而进入的激发态，不是粒子的稳定状态，如存在着可以接纳粒子的较低能级，即便没有外界作用，粒子也有必然的概率，自发地从高能级激发态（E2）向低能级基态（E1）跃迁，同时辐射出能量为（E2-E1）的光子，光子频率ν=（E2-E1）/h。

这种辐射进程称为自发辐射。

众多原子以自发辐射发出的光，不具有相位、偏振态、传播方向上的一致，是物理上所说的非相干光。

3.受激辐射、激光1917年爱因斯坦从理论上指出：除自发辐射外，处于高能级E2上的粒子还可以另一方式跃迁到较低能级。

他指出当频率为ν=（E2-E1）/h的光子入射时，也会引发粒子以必然的概率，迅速地从能级E2跃迁到能级E1，同时辐射一个与外来光子频率、相位、偏振态和传播方向都相同的光子，这个进程称为受激辐射。

可以假想，若是大量原子处在高能级E2上，当有一个频率ν=（E2-E1）/h的光子入射，从而鼓励E2上的原子产生受激辐射，取得两个特征完全相同的光子，这两个光子再鼓励E2能级上原子，又使其产生受激辐射，可取得四个特征相同的光子，这意味着原来的光信号被放大了。

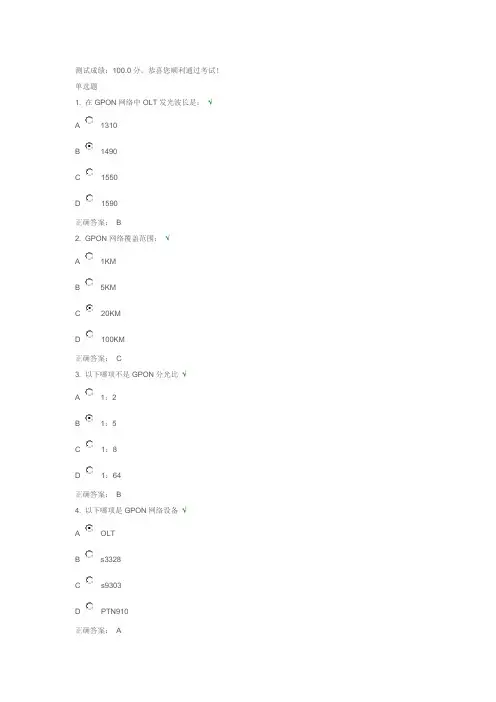

测试成绩：100.0分。

恭喜您顺利通过考试！单选题1. 在GPON网络中OLT发光波长是：√A 1310B 1490C 1550D 1590正确答案： B2. GPON网络覆盖范围：√A 1KMB 5KMC 20KMD 100KM正确答案： C3. 以下哪项不是GPON分光比√A 1：2B 1：5C 1：8D 1：64正确答案： B4. 以下哪项是GPON网络设备√A OLTB s3328C s9303D PTN910正确答案： A5. GPON下行速率最高可达√A 2.5GB 622MC 100MD 155M正确答案： A6. 在GPON网络中ONT/ONU发光波长是√A 1590B 1490C 1550D 1310正确答案： D7. PON系统采用（）技术，实现单纤双向传输。

√A 频分复用B 时分复用C 波分复用正确答案： C8. 在GPON网络中，1：64分光器衰减为√A -18dBB -10 dBC -6dB正确答案： A9. 光分配网络对应哪个选项√A OLTB ONUC ODN正确答案： C10. 在GPON网络中的局端设备指的是√A ONUB OLTC ONT正确答案： B11. 在GPON网络中上行数据流使用的（）技术√A 时分多址B 波分C 频分正确答案： A12. MA5626最多可支持（）语音√A 8线B 16线C 24线正确答案： C13. F822最多可支持（）线LAN √A 8B 16C 24正确答案： C14. GPON网络组网方式有（）种√A 1B 2C 3D 4正确答案： D15. 在GPON网络中哪一项是没有任何有源电子设备√A OLTB ONUC ODN正确答案： C。

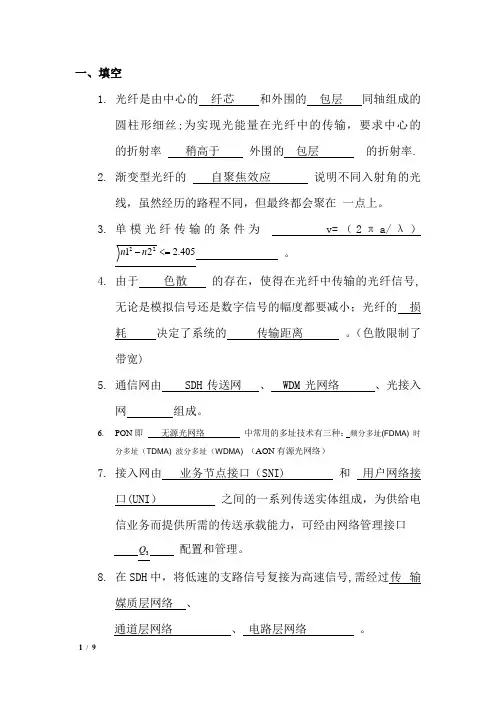

一、填空1. 光纤是由中心的 纤芯 和外围的 包层 同轴组成的圆柱形细丝;为实现光能量在光纤中的传输，要求中心的 的折射率 稍高于 外围的 包层 的折射率.2. 渐变型光纤的 自聚焦效应 说明不同入射角的光线，虽然经历的路程不同，但最终都会聚在 一点上。

3. 单模光纤传输的条件为 v=（2πa/λ）405.22122<=-n n 。

4. 由于 色散 的存在，使得在光纤中传输的光纤信号,无论是模拟信号还是数字信号的幅度都要减小；光纤的 损耗 决定了系统的 传输距离 。

（色散限制了带宽)5. 通信网由 SDH 传送网 、 WDM 光网络 、光接入网 组成。

6. PON 即 无源光网络 分多址（TDMA) 波分多址（WDMA) （AON 有源光网络）7. 接入网由 业务节点接口（SNI) 和 用户网络接口(UNI ） 之间的一系列传送实体组成，为供给电信业务而提供所需的传送承载能力，可经由网络管理接口 3Q 配置和管理。

8. 在SDH 中，将低速的支路信号复接为高速信号,需经过 传输媒质层网络 、通道层网络 、 电路层网络 。

9.DWDM系统可分为双纤单向传输 WDM系统和单纤双向传输 WDM系统。

光与物质互相作用时有三种基本过程：受激吸收/自发辐射/受激辐射二、选择题1.1970年,光纤研制取得了重大突破,美国康宁公司成功研制了损耗为（ A )的石英光纤，从而展现了光纤通信美好的前景。

A）20 dB/km B）1000 dB/km C） 2.5 dB/km D）4 dB/km2.光纤中传送的电磁场模式为 DA)TM波 B）EM波 C) TEM波 D） TM、EM及其混合波3.影响多模光纤中的色散主要是 C>A>BA）材料色散 B）波导色散 C）模式色散 D)色度色散4.下列哪项不属于光无源器件：DA）连接器 B）光耦合器 C)光隔离器 D）光检测器5.下列不属于数字光发射机调制特性的是 DA）电光延迟 B）弛张振荡 C)自脉动现象 D)暗电流噪声6.平均故障间隔时间常用下列哪项表示 BA）MTTR B)MTBF C）MFRB D)MRTT7.EDFA工作的窗口是 BA）1310 nm B）1550nm C）980nm D）1480nm8.下列哪项不属于我国在传输参考模型中提出的参考数字DA)420 km B）5000km C)280km D)6400km （美国）9.二纤单向复用段倒换环利用下列甚磨协议实现倒换环功能（A）A）APS B）AIS C)AC D）SOA10.STM-1是SDH的同步传输模块，传输速率是AA）155.520 Mb/s B）2.048 Mb/s C）1.544 Mb/s D）622.080 Mb/s三、判断正确与错误1.1960年，美国人梅曼发明了第一台红宝石激光器(T )2.NA越大，则光纤中的信息传输量越大。

一、填空题（40分，每空1分）1、光纤通信是光纤为传输媒质。

以光波为载波的通信方式。

2、无源器件主要有光纤连接器、波分复用器、光调制器、光隔离器、光耦合器和光衰减器、光开关等。

3、单模光纤纤芯直径一般为8~10um ，多模光纤纤芯直径为50~80um ，光纤包层直径一般为125 um 。

4、光缆结构包括缆芯、铠装和护套。

常用光缆有层绞式、骨架式、中心管式、带状式等结构。

5、光纤主要的传输特性是损耗和色散。

7、在光纤通信系统中，对光源的调制可分外调制和内调制两类。

8、掺铒光纤放大器应用方式有中继放大器、前置放大器和后置放大器。

10、EDFA的泵浦结构方式有：a. 同向泵浦；b. ___反向泵浦____结构；c.双向泵浦结构。

11、SDH的主要复用步骤是映射、定位和复用。

12、光中继器实现方式有光-电-光形式中继放大器和光放大器两种1、为增大光接收机的接收动态范围，应采用（ B ）电路。

A．ATC B．AGC C．APC D．ADC2、光纤数字通信系统中不能传输HDB3码的原因是( A )A.光源不能产生负信号光B.将出现长连“1”或长连“0”C.编码器太复杂D.码率冗余度太大4、在光纤通信系统中，EDFA以何种应用形式可以显著提高光接收机的灵敏度( A )A.作前置放大器使用B.作后置放大器使用C.作功率放大器使用D.作光中继器使用5、STM－4每秒可传输的帧数是( D )A.1000B.2000C.4000D.80006、STM-N一帧的字节数是( C )。

A.2709B.274N9C.270N9D.261N97、在光纤通信系统中，当需要保证在传输信道光的单向传输时，采用( B )。

A.光衰减器B.光隔离器C.光耦合器D.光纤连接器8、决定光纤通信中继距离的主要因素是( B )A.光纤的型号B.光纤的损耗和色散C.光发射机的输出功率D.光接收机的灵敏度9、下列哪一个不是SDH网的特点( D )A.具有全世界统一的接口标准B.大量运用软件进行系统配置的管理C.复用映射结构灵活D.指针调整技术降低了设备复杂性10、将光限制在有包层的光纤纤芯中的作用原理是（ B ）A.折射B.在包层折射边界上的全内反射C.纤芯—包层界面上的全内反射D.光纤塑料涂覆层的反射三、简答题（20分）1、简述掺铒光纤放大器（EDFA）工作原理。

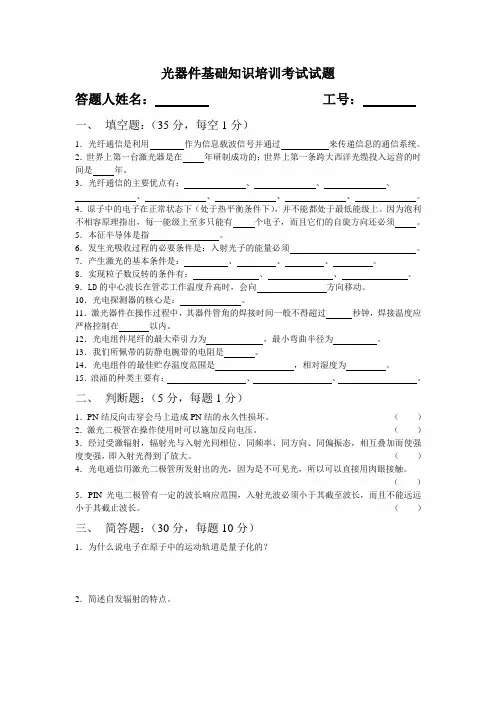

光器件基础知识培训考试试题答题人姓名：工号：一、填空题：（35分，每空1分）1．光纤通信是利用作为信息载波信号并通过来传递信息的通信系统。

2．世界上第一台激光器是在年研制成功的；世界上第一条跨大西洋光缆投入运营的时间是年。

3．光纤通信的主要优点有：、、、、、、、。

4．原子中的电子在正常状态下（处于热平衡条件下），并不能都处于最低能级上。

因为泡利不相容原理指出，每一能级上至多只能有个电子，而且它们的自旋方向还必须。

5．本征半导体是指。

6．发生光吸收过程的必要条件是：入射光子的能量必须。

7．产生激光的基本条件是：、、、。

8．实现粒子数反转的条件有：、、。

9．LD的中心波长在管芯工作温度升高时，会向方向移动。

10．光电探测器的核心是：。

11．激光器件在操作过程中，其器件管角的焊接时间一般不得超过秒钟，焊接温度应严格控制在以内。

12．光电组件尾纤的最大牵引力为，最小弯曲半径为。

13．我们所佩带的防静电腕带的电阻是。

14．光电组件的最佳贮存温度范围是，相对湿度为。

15．浪涌的种类主要有：、、。

二、判断题：（5分，每题1分）1．PN结反向击穿会马上造成PN结的永久性损坏。

（）2．激光二极管在操作使用时可以施加反向电压。

（）3．经过受激辐射，辐射光与入射光同相位、同频率、同方向、同偏振态，相互叠加而使强度变强，即入射光得到了放大。

（）4．光电通信用激光二极管所发射出的光，因为是不可见光，所以可以直接用肉眼接触。

（）5．PIN光电二极管有一定的波长响应范围，入射光波必须小于其截至波长，而且不能远远小于其截止波长。

（）三、简答题：（30分，每题10分）1．为什么说电子在原子中的运动轨道是量子化的？2．简述自发辐射的特点。

3．简述LED和LD之间的主要差别。

四、填图题：（10分）试填出下面点到点的光纤通信传输系统框图的关键元件名称：))五、计算题：（20分，每题10分）1．试用作图法估算出下图所示激光二极管的阈值电流：I(mA)P(mW)2．在对某一激光器组件进行高低温测试时，得到这样一组数据：25℃时的输出功率为1mW；85℃时的输出功率为0.75mW；－20℃时的输出功率为1.2mW。

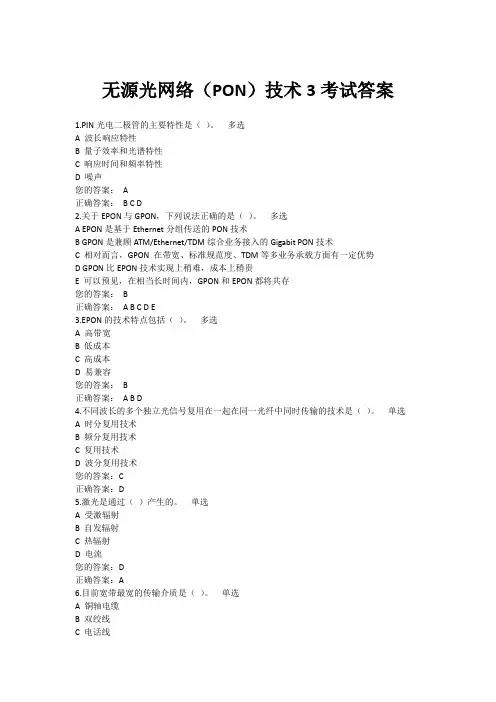

无源光网络（PON）技术3考试答案1.PIN光电二极管的主要特性是（）。

多选A 波长响应特性B 量子效率和光谱特性C 响应时间和频率特性D 噪声您的答案：A正确答案：B C D2.关于EPON与GPON，下列说法正确的是（）。

多选A EPON是基于Ethernet分组传送的PON技术B GPON是兼顾ATM/Ethernet/TDM综合业务接入的Gigabit PON技术C 相对而言，GPON 在带宽、标准规范度、TDM等多业务承载方面有一定优势D GPON比EPON技术实现上稍难，成本上稍贵E 可以预见，在相当长时间内，GPON和EPON都将共存您的答案：B正确答案：A B C D E3.EPON的技术特点包括（）。

多选A 高带宽B 低成本C 高成本D 易兼容您的答案：B正确答案：A B D4.不同波长的多个独立光信号复用在一起在同一光纤中同时传输的技术是（）。

单选A 时分复用技术B 频分复用技术C 复用技术D 波分复用技术您的答案：C正确答案：D5.激光是通过（）产生的。

单选A 受激辐射B 自发辐射C 热辐射D 电流您的答案：D正确答案：A6.目前宽带最宽的传输介质是（）。

单选A 铜轴电缆B 双绞线C 电话线D 光纤您的答案：A正确答案：D7.光波实际上是一种高频的电磁波。

（）判断正确错误您的答案：正确正确答案：正确8.光无源器件是不需要外加能源驱动工作的光电子器件。

（）判断正确错误您的答案：正确正确答案：正确9.OLT与ONU间是明显的点到点连接，上行和下行信号传输发生在不同的波长窗口中。

（）判断正确错误您的答案：错误正确答案：错误10.光纤通信是以光波作为信息载体，以光纤作为传输媒介的通信方式。

（）判断正确错误您的答案：正确正确答案：正确。

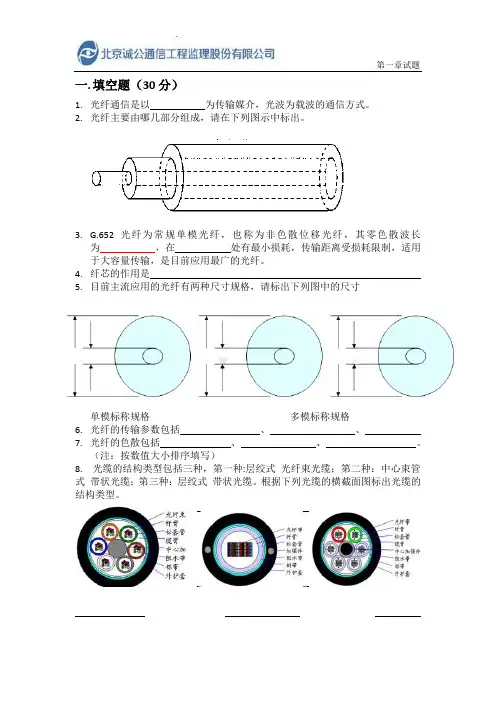

一.填空题（30分）1.光纤通信是以为传输媒介，光波为载波的通信方式。

2.光纤主要由哪几部分组成，请在下列图示中标出。

3.G.652光纤为常规单模光纤，也称为非色散位移光纤，其零色散波长为，在处有最小损耗，传输距离受损耗限制，适用于大容量传输，是目前应用最广的光纤。

4.纤芯的作用是5.目前主流应用的光纤有两种尺寸规格，请标出下列图中的尺寸单模标称规格多模标称规格6.光纤的传输参数包括、、7.光纤的色散包括、、。

（注：按数值大小排序填写）8. 光缆的结构类型包括三种，第一种:层绞式光纤束光缆；第二种：中心束管式带状光缆；第三种：层绞式带状光缆。

根据下列光缆的横截面图标出光缆的结构类型。

9. 光分路器是指用于的光无源器件，光分路器可以是均匀分光，也可以是不均匀分光。

10.熔融拉锥（FBT）光分路器一般能同时满足nm 和nm波长的正常分光。

11.平面波导型光分路器中，经过一次封装的PLC 型光分路器主要由、、等三大部分组成。

12.新型集中分光型技术，此设计其特点是将光集中在一点一次性进行功率分配，比传统的逐级分光法的更低13.光纤阵列主要由V 槽和光纤组成，其中是构成光纤阵列的主要部件，槽的精确度对FA 的质量至关重要。

14.光分路器的性能指标有15.与点到点的有源光网络相比，无源PON 技术具有、、等多方面的优势，促使其成为网络融合进程中的主流技术，被众多的运营商选择。

二. 选择题（30分）1. PON下行数据流采用广播技术，实现天然组播，有如下几种方式，请选择( )A. OLT 连续广播发送，ONU 选择性接收B. TDMA（时分复用）的方式C. OLT连续广播发送，TDMA（时分复用）方式接收D. TDMA（时分复用）连续广播发送，ONU选择性接收2. GPON 和EPON 的主要技术指标对比中，分光比的描述正确的是（）A. GPON 1:64, 可扩展为1:128B. GPON 1:32,可扩展到1:64C. EPON 1:32, 可扩展为1:128D. EPON 1:64, 可扩展为1:643. 与电缆和微波通信相比，光纤通信具有无与伦比的优越性，光纤的优点有下列哪些（）A. 通信容量大B. 保密性能好C. 原材料来源丰富，价格低廉D. 质地硬，机械强度好E. 分路、耦合灵活4. 熔融拉锥型（FBT）和平面波导型（PLC）的区别是（）A. 外形尺寸:FBT是多通道体积大PLC是大B. 波长敏感度：FBT低PLC高C. 插损及均匀性：FBT好PLC差D. 价格：FBT低分路价格高, 高分路价格低PLC低分路价格低, 高分路价格高5. ODN 的作用是提供OLT 与ONU 之间的光传输通道。

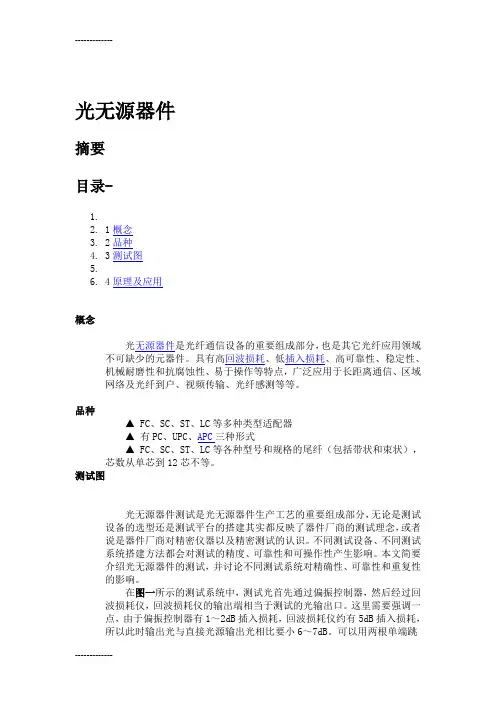

光无源器件摘要目录-1.2.1概念3.2品种4.3测试图5.6.4原理及应用概念光无源器件是光纤通信设备的重要组成部分，也是其它光纤应用领域不可缺少的元器件。

具有高回波损耗、低插入损耗、高可靠性、稳定性、机械耐磨性和抗腐蚀性、易于操作等特点，广泛应用于长距离通信、区域网络及光纤到户、视频传输、光纤感测等等。

品种▲ FC、SC、ST、LC等多种类型适配器▲ 有PC、UPC、APC三种形式▲ FC、SC、ST、LC等各种型号和规格的尾纤（包括带状和束状），芯数从单芯到12芯不等。

测试图光无源器件测试是光无源器件生产工艺的重要组成部分，无论是测试设备的选型还是测试平台的搭建其实都反映了器件厂商的测试理念，或者说是器件厂商对精密仪器以及精密测试的认识。

不同测试设备、不同测试系统搭建方法都会对测试的精度、可靠性和可操作性产生影响。

本文简要介绍光无源器件的测试，并讨论不同测试系统对精确性、可靠性和重复性的影响。

在图一所示的测试系统中，测试光首先通过偏振控制器，然后经过回波损耗仪，回波损耗仪的输出端相当于测试的光输出口。

这里需要强调一点，由于偏振控制器有1～2dB插入损耗，回波损耗仪约有5dB插入损耗，所以此时输出光与直接光源输出光相比要小6～7dB。

可以用两根单端跳线分别接在回损仪和功率计上，采用熔接方式做测试参考，同样可采用熔接方法将被测器件接入光路以测试器件的插损、偏振相关损耗(PDL)和回波损耗(ORL)。

该方法是很多器件生产厂商常用的，优点是非常方便，如果功率计端采用裸光纤适配器，则只需5次切纤、2次熔纤(回损采用比较法测试*)便可完成插损、回损及偏振相关损耗的测试。

但是这种测试方法却有严重的缺点：由于偏振控制器采用随机扫描Poincare球面方法测试偏振相关损耗，无需做测试参考，所以系统测得的PDL实际上是偏振控制器输出端到光功率计输入端之间链路上的综合PDL值。

由于回损仪中的耦合器等无源器件以及回损仪APC的光口自身都有不小的PDL，仅APC光口PDL值就有约0.007dB，且PDL相加并不成立，所以PDL测试值系统误差较大，测试的重复性和可靠性都不理想，所以这种方法不是值得推荐的方法。

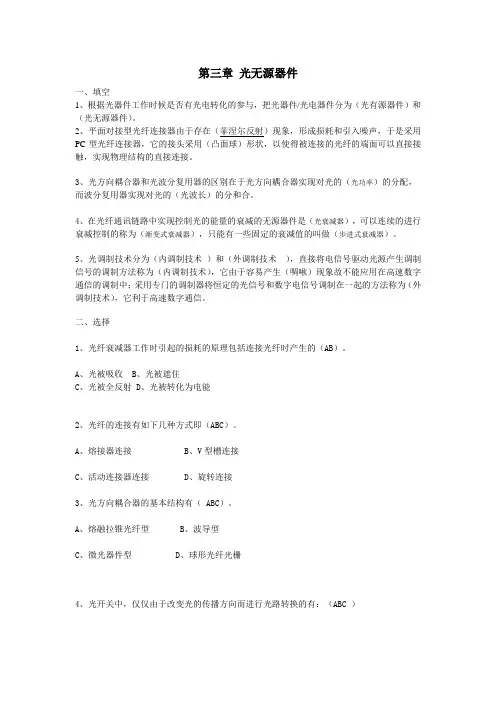

第三章光无源器件一、填空1、根据光器件工作时候是否有光电转化的参与，把光器件/光电器件分为（光有源器件）和（光无源器件）。

2、平面对接型光纤连接器由于存在（菲涅尔反射）现象，形成损耗和引入噪声，于是采用PC型光纤连接器，它的接头采用（凸面球）形状，以使得被连接的光纤的端面可以直接接触，实现物理结构的直接连接。

3、光方向耦合器和光波分复用器的区别在于光方向耦合器实现对光的（光功率）的分配，而波分复用器实现对光的（光波长）的分和合。

4、在光纤通讯链路中实现控制光的能量的衰减的无源器件是（光衰减器），可以连续的进行衰减控制的称为（渐变式衰减器），只能有一些固定的衰减值的叫做（步进式衰减器）。

5、光调制技术分为（内调制技术）和（外调制技术），直接将电信号驱动光源产生调制信号的调制方法称为（内调制技术），它由于容易产生（啁啾）现象故不能应用在高速数字通信的调制中；采用专门的调制器将恒定的光信号和数字电信号调制在一起的方法称为（外调制技术），它利于高速数字通信。

二、选择1、光纤衰减器工作时引起的损耗的原理包括连接光纤时产生的（AB）。

A、光被吸收B、光被遮住C、光被全反射D、光被转化为电能2、光纤的连接有如下几种方式即（ABC）。

A、熔接器连接B、V型槽连接C、活动连接器连接D、旋转连接3、光方向耦合器的基本结构有（ ABC）。

A、熔融拉锥光纤型B、波导型C、微光器件型D、球形光纤光栅4、光开关中，仅仅由于改变光的传播方向而进行光路转换的有：（ABC ）A、微光机电型光开关B、移动光纤型光开关C、移动棱镜型光开关D、热光开关5、光隔离器由（AB）部分组成A、偏振器B、法拉第旋转器C、光纤光栅D、光开关三、简答1、光纤通信中使用的光无源器件有哪些？分别是什么作用？按其功用对应的电子器件分别是什么？（至少五种）答：光纤通信系统中经常用到很多光无源器件，常见的有光纤活动连接器、光方向耦合器、光波分复用器、光开关、光衰减器、光隔离器、光调制器。

（光纤通信）职业技能鉴定四级测试题及参考答案一、单选题（共60题，每题1分，共60分）1、在SDH开销中，用于表示同步状态的是( )。

A、S1字节B、M1字节C、K1字节D、F1字节正确答案：A2、漂移的定义是一个数字信号的有效瞬间上在时间上偏离其理想位置的( )，非累积性的偏离。

A、不间断B、短期C、长期D、瞬间正确答案：C3、应用于局间长距离、采用G.653光纤、光源标称波长为1550nm、传输STM-16的光接口为( )。

A、L-16.3B、S-16.2C、L-16.2D、L-16.1正确答案：A4、SDH网元有三种定时信号来源，即外部定时源引入，从接收STM-N信号中提取、由( )提供。

A、外部振荡器B、PDH线路接收信号C、内部振荡器D、SDH的2M信号正确答案：C5、局势恶化，对我国已构成直接军事威胁时部队所处的战备状态应进入( )。

A、三级战备B、二级战备C、四级战备D、一级战备正确答案：D6、线路板红灯常亮是何种故障( )。

A、本板故障B、B1超限C、发端时钟丢失D、RLOS正确答案：A7、155M(Bit/s) SDH 光电传输设备能接入( )个2M（Bit/s）信号。

A、63B、64C、126D、128正确答案：A8、反馈信号在输入端是( )连接的。

A、非级联B、串联C、并联D、级联正确答案：B9、数字同步网从业务上划分属于哪个网( )。

A、支撑网。

B、移动电话通信网等网络。

C、光纤通信传送网、D、骨干网正确答案：A10、CCITT规定的2.048MB./S接口阻抗为75欧姆或( )。

A、600欧姆B、150欧姆C、240欧姆D、120欧姆正确答案：D11、线路代号的字母表示线路传输媒介，其中D表示( )。

A、光缆线路B、电缆线路C、明线线路D、地方线路正确答案：B12、ZXSM-150/600/2500单子架可直接上下的2M数量为（）。

A、822B、504C、2016D、1008正确答案：D13、ZXSM-10G(V1.0)设备中的一块OL1板最多可以提供（）个光方向。

《光纤通信原理》综合测试题（一）一、填空题：(30分，每题1分)1、光纤通信系统基本组成部分有、和。

光纤的三个工作波长分别为、和。

G、652光纤的波长为，G、655光纤的波长为。

2、光纤的主要损耗是和，其色散主要有、、。

3、目前常用的光源有LD和LED，其中LD是物质发生过程而发光，而LED是因物质发生过程而发光，在数字光纤通信系统中对光源采用调制，而收端采用方法进行检测。

4、影响接收灵敏度的主要是光电检测器的和噪声，以及放大电路的噪声。

5、光无源器件主要有、、和。

6、SDH的复用过程主要步骤是、和。

其主要设备有、、和。

二、名词解释（2*2=4分）1、 SES2、消光比三、判断题(每题2分，共计10分)1、渐变型多模光纤具有自聚焦特性，故其没有模式色散。

（）2、接收机能接收的光功率越高，其灵敏度越高。

（）3、一个STM—1中能装入63个2Mb/s的信号，故其频带利用率比PDH高。

（）4、LED的P-I特性呈线性，故无论用模拟信号和数字信号对其进行调制均不需要加偏置电流。

（）5、SDH采用同步字节间插复用方式，故能实现一次性上下低速信号。

（）四、简答题（每题6分，共计18分）1、 1、什麽是自愈网？画图表示二纤单向复用段倒换环的工作原理。

2、 2、温度对LD有什麽样的影响？采用什麽方法可以抑制温度对它的影响？3、OTDR是什麽？在光纤通信中有何用途？五、计算题（38分）1、（12分）已知阶跃型多模光纤的包层折射率为1、48，相对折射率差为1%，试求：（1）① 纤芯折射率为多少？（2）② 数值孔径为多少？（3）③ 在5km长的光纤上，脉冲展宽为多少？（4）④ 若要求光纤的模式色散为30ns/km，相对折射率差为１％，包层折射率应为多少？2、 2、（10分）四次群系统采用4B1H码码型，（1）① 试求其光接口速率为多少？（2）② 其传输容量为多少个话路？（3）③ 其监控信息的传输速率为多少？3、 3、（8分）系统发端平均发送光功率为10μW，经损耗系数为0、5dB/km的光纤传输20km后刚好能被接收，（1）① 试求其接灵敏度。

填空：（每空格2分，合计30分）
1.设纤芯的折射率为n1，包层的折射率为n2，要使光线只在纤芯内传输而不至于逸出包
层，必须在纤芯与包层的界面处形成全反射的条件，也就是n1 大于n2.(此空填大于或小于)
2.按照光的模式来分可分为单模和多模光纤。

3.常用跳线连接器的类型，SC ，FC ，例举至少二种。

光纤连接器需要测试哪些指标：插损（IL）、回损（RL）、重复性（小于0.1dB）、互换性(小于0.2dB)。

4.1x8 SPL理论IL值是9 dB，1x32理论IL值是15 dB
5、博创现在生产的AWG、VMUX 产品是波分复用器，PLC Spliter 、Coulper产品是耦合器，VOA、MEMS VOA 产品是衰减器。

名词解释：（每题3分，合计30）
1、光隔离器：
2、光纤准直器：
3、法拉第旋转器：
4、PDL（偏振相关损耗）：
5、光开关
6、集成光学
7、光波导
8、光衰减器。

9、均匀性
10、隔离度
简答题：
1、光纤类型以及他们的主要区别。

（5分）
2、什么是插入损耗？如何计算？有哪些因素会影响插入损耗？（5分）
3、什么是回波损耗？跳线改进回波损耗的方法？（5分）
4、简要描述光纤熔接机的工作原理。

（5分）
5、熔融拉锥型光耦合器（Coulper Spliter）的制作方法？波导型光耦合器（PLC Spliter）的
制作方法和优缺点？（5分）
6、光波分复用器工作原理？（依据下图进行说明）（5分）
7、依据下图，说明哪些字母代表：中心波长（或通带）、中心波长工作范围、中心波长的
最小损耗、相邻通道隔离度？（10分）。

情境1、光纤连接器的制造任务1 光纤连接器(跳线)组装1.常见光纤连接器啊（或跳线）是怎样分类的？如何识别？2.选用光纤连接器（或跳线）应考虑哪些问题？3.写出光纤连接器（或跳线）组装工艺流程及关键环节详细步骤，编制一份工艺卡？4.收集制造光纤连接器用插针、套筒有哪些材料？5.如果你作为一个光纤连接器装配线的线长，如何组织安排生产才能保质保量完成生产任务？6.如果你作为一个光纤连接器生产的质检员，你应该检查哪些环节和指标？7.如果你作为一个光纤连接器的销售人员，如何从专业角度向客户介绍你销售的产品并说明产品的质量？8.如果你作为一个光纤连接器的采购人员，如何从专业角度判断不同企业的产品质量？9. 收集有哪些粘合剂可用于光纤连接器的固化并有种特性？任务2 连接器的研磨与质量检验1．通过实际操作分析比较单点式中心加压、平台式加压研磨方式之间研磨质量有无差别？2．归纳总结研磨过程中磨粒、压力、时间对研磨质量产生的影响？3．观察研磨后端面现象，分析产生的原因并提出改进或需要注意的问题？4．根据操作写出研磨的较详细的工艺步骤并探讨有可改进的方法。

5．通过加工不同端面结构产品对不同端面结构和研磨工艺的进行性能比较任务3 连接器的重要指标测试1、连接器产品需要测量那些重要参数，影响这些参数的因素有哪些？2、怎样判断连接器为合格产品，当发现产品参数批量不合格时从哪些方面分析原因？3、连接器参数测试有哪几种方法？4、连接器参数测试需要哪些仪器，写出测量步骤，分析有哪些因素会影响测试精度？5、产品包装中那些信息是必不可少的，需要注意哪些问题才能保证产品安全？学习情境2 光电耦合器制造任务1 光纤耦合器的工作原理1、简述F表征含义？它由哪些参数控制？2、你还知道哪些种类的光纤耦合器？任务2光纤耦合器材料的制备1.图中曲线1和曲线2的图形为什么是相反的？123图熔融拉锥机的拉制过程2.图中的开始一段为什么没有耦合？3.50％的耦合器为什么没有拉到50％的位置停止呢？4.夹具应该有什么考虑，为什么使用真空吸附？5.探测器为什么使用大面积探头？6、从一个50％耦合器的一端输入1mw的光，它的两个输出端口约各0.5mw，那么反过来从两个端口各输入50％的光，原来的输入端输出多少功率的光呢？任务3 光纤耦合器的封装1、如何能够有效地提高光纤的回损？2、热缩套一般采用哪些材料，以及它的工作原理？任务4 光纤耦合器的检验1、除《中华人民共和国通信行业标准YD/T893-1997光纤耦合技术》对光纤耦合器检验外，通用标准还有哪些？2、在高温高湿情况下，引起耦合失效的原因有哪些？学习情境4 光开关的制造任务1 认识光开关1、常用的机械关开关和非机械光开关有哪些？2、移动光纤式光开关和移动光学元件式光开关分别用在哪些场合？3、分析利用继电器改变光路的原理。

一、单项选择题只有 5.7.10.15.17.23 没有答案。

1. 目前，通信用光纤的纤芯和包层构成的材料绝大多数是( )。

A ．多成分玻璃 B ．石英和塑料C ．石英D ．塑料 2. 不属于无源光器件的是()。

A ．光定向耦合器B ．半导体激光器C ．光纤连接器D ．光衰减器3．从射线理论的观点看，在阶跃型光纤中，入射子午光线形成波导的条件是：光线在光纤端面上的入射角必须满足的条件为( )。

A ． ≥ arcsinn 2n 1C ．> arcsin B ．D ．0 ≤≤ arcsin0 ≤≤ arcsin n 2n 14. 为了使雪崩光电二极管正常工作，应在其 P —N 结上加()。

A ．高反向偏压B ．低正向偏压C ．高正向偏压D ．低反向偏压5．在光纤通信系统中，中继器的作用是()。

A. 对传输光的接收与转发B ．对传输光的接收与放大C ．补偿经过光纤传输的光信号的衰减，并对失真的波形进行校正D ．补偿经过光纤传输的光信号的衰减，并对光进行分路转发6. 为了得到较高的信噪比，对光接收机中的前置放大器的要求是()。

A ．高增益B ．低噪声C ．低增益、低噪声D ．高增益、低噪声7. 光源的作用是()。

A ．产生输入光波信号B. 将电信号电流变换为光信号功率，即实现电-光转换C ．产生输入光功率D ．光波对电信号进行调制使其载荷信息在光纤中传输8. 在下列数字光纤通信系统的传输码型中，不属于插入比特码的是()。

A ．mB1PB ．4B1HC ．5B6BD ．mB1C9. 掺铒光纤放大器泵浦光源的典型工作波长是( ) 。

A ．1550 nmB ．1310 nmC ．980 nmD ．850 nm10．为防止反射光对光源的影响，应选用哪种器件？( )。

A ．光耦合器B ．光隔离器C ．光衰减器D ．光纤活动连接器n 2 - n 21 2 n 2- n 21 211.目前光纤通信中所使用的光波的波长区域是( ) 。
