激光切割报警代码007摘要：1.激光切割报警代码007的概述2.激光切割报警代码007的可能原因3.处理激光切割报警代码007的方法4.预防激光切割报警代码007的建议正文：激光切割报警代码007是激光切割机操作过程中可能遇到的一种故障代码。

当出现这个报警代码时，切割机可能无法正常工作，影响生产效率。

本文将详细分析该报警代码的可能原因，并提供相应的处理方法和预防建议。

一、激光切割报警代码007的概述激光切割报警代码007通常表示激光切割头与切割工作台之间的距离异常。

这种异常可能是由于切割头与工作台的距离过大或过小，导致切割效果不佳，甚至无法正常切割。

二、激光切割报警代码007的可能原因1.切割头与工作台的距离设置不正确。

2.切割头或工作台出现移位。

3.切割头或工作台的零点校准出现问题。

4.切割机的内部电路或传感器故障。

三、处理激光切割报警代码007的方法1.检查切割头与工作台的距离设置。

根据切割材料和切割效果的要求，调整合适的距离。

2.检查切割头和工作台是否有移位。

如有移位，需要重新校准切割头与工作台的零点。

3.如上述方法无效，可能是切割机内部电路或传感器出现问题。

此时，建议联系售后服务人员进行维修或更换。

四、预防激光切割报警代码007的建议1.定期对切割头和工作台进行维护和检查，确保其正常工作。

2.在操作切割机时，严格按照操作规程进行，避免因操作不当导致的故障。

3.切割过程中，注意观察切割效果，如发现切割效果不佳，及时调整切割头与工作台的距离。

总之，激光切割报警代码007可能是由多种原因导致的，需要根据具体情况进行处理。

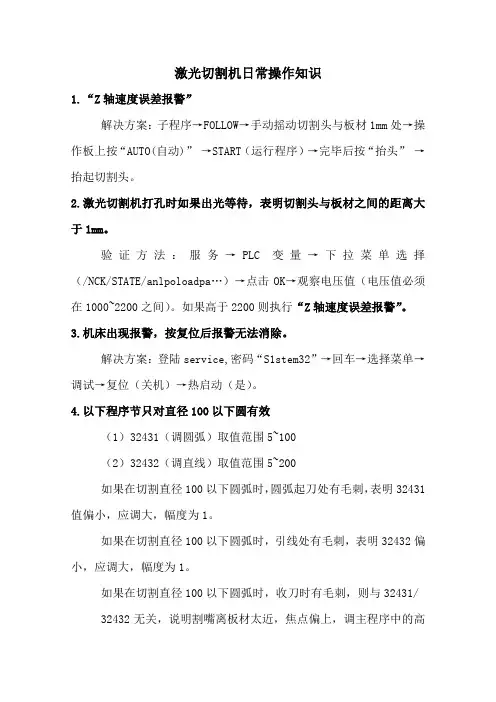

激光切割机日常操作知识1.“Z轴速度误差报警”解决方案：子程序→FOLLOW→手动摇动切割头与板材1mm处→操作板上按“AUTO(自动)”→START（运行程序）→完毕后按“抬头”→抬起切割头。

2.激光切割机打孔时如果出光等待，表明切割头与板材之间的距离大于1mm。

验证方法：服务→PLC变量→下拉菜单选择（/NCK/STATE/anlpoloadpa…）→点击OK→观察电压值（电压值必须在1000~2200之间）。

如果高于2200则执行“Z轴速度误差报警”。

3.机床出现报警，按复位后报警无法消除。

解决方案：登陆service,密码“S1stem32”→回车→选择菜单→调试→复位（关机）→热启动（是）。

4.以下程序节只对直径100以下圆有效（1）32431（调圆弧）取值范围5~100（2）32432（调直线）取值范围5~200如果在切割直径100以下圆弧时，圆弧起刀处有毛刺，表明32431值偏小，应调大，幅度为1。

如果在切割直径100以下圆弧时，引线处有毛刺，表明32432偏小，应调大，幅度为1。

如果在切割直径100以下圆弧时，收刀时有毛刺，则与32431/ 32432无关，说明割嘴离板材太近，焦点偏上，调主程序中的高度，调焦点。

32431/32432程序调用方法：登陆service,密码“S1stem32”→回车→选择菜单→调试→机床数据→轴数据→搜索（32431/32432）→修改数据→回车→机床数据立即生效。

5.激光切割机上激光打标程序编程注意事项编制激光打标程序时，在CAD制图时，首先新建图层名称必须设为（Marker），绘制要打标的图形或字母，保存为DXF格式，在FASTNEST 中编程时，NC路径中：选择加工方式的第一项必须为“MARKING”,第二项为“LASER”。

一般在“FASTNEST”出现激光打标的程序图形显示蓝色，切割的程序显示白色。

6.激光切割机切割参数选择7.如果用氧气切割产品，做工艺时，YUAN的材料必须选择为mild STEEL，厚度与数据库选择的程序厚度要一致，否则机床运行时是按照上一次的程序执行。

FLT_FLOW_TOO_LOW Laser Coolant Flow Is Below The Fault Level ——(激光器冷却水水流量低)FLT_FLOW_ON_TIMEOUT Laser Coolant Has Not Started Within The Allowed Time——（激光器冷却水未在规定时间内打开）FLT_TEMP_COOLANT_IN Coolant Temperature Has Exceeded The Fault Level——（冷却水温度超出设定范围）FLT_TEMP_SHUTTER_MIR_1 Shutter Mirror Temperature In Shutter 1 Has Exceeded The Fault Level——（光闸反射镜1温度超出设定范围）FLT_TEMP_BEAM_DUMP_1 Shutter Beam Dump Temperature In Shutter 1 Has Exceeded The Fault Level——（光闸吸收体温度超出设定范围）FLT_TEMP_TRB_1_CASE Turbine 1 Housing Temperature Has Exceeded The Fault Level——（涡轮机1壳体温度超出设定范围）FLT_TEMP_TRB_1_BRNG_A Turbine 1 Bearing A Temperature Has Exceeded The Fault Level——（涡轮机1轴承A温度超出设定范围）FLT_TEMP_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Has Exceeded The Fault Level——（涡轮机1轴承B温度超出设定范围）FLT_TEMP_TRB_2_CASE Turbine 2 Housing Temperature Has Exceeded The Fault Level——（涡轮风机2壳体温度超出设定范围）FLT_TMEP_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Has Exceeded The Fault Level——（涡轮机2轴承A温度超出设定范围）FLT_TEMP_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Has Exceeded The Fault Level——（涡轮机2轴承B温度超出设定范围）FLT_TEMP_TRB_3_CASE Turbine 3 Housing Temperature Has Exceeded The Fault Level——（涡轮风机3壳体温度超出设定范围）FLT_TEMP_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Has Exceeded The Fault Level——（涡轮机3轴承A温度超出设定范围）FLT_TEMP_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Has Exceeded The Fault Level——（涡轮机3轴承B温度超出设定范围）FLT_TEMP_RESONATOR_GAS Resonator Gas Temperature Has Exceeded The Fault Level——（谐振腔气体温度超出设定范围）FLT_TEMP_MODULATOR_OIL Modulator Oil Temperature Has Exceeded The Fault Level (Only on Lasers with tube type HV Power Supplies) ——（油箱温度超出设定范围）FLT_REGULTNG_PRES_HI Laser Cavity Regulating Pressure Is Above The Fault Level——（腔压高）FLT_REGULTNG_PRES_LO Laser Cavity Regulating Pressure Is Below The Fault Level——（腔压低）FLT_BACKFILL_TIME_OUT Laser Backfill Has Failed To Complete In The Allowed Time——（回充超时）FLT_HE_LO Helium Inlet Pressure Is Below The Fault Level AND Gas Fault Pre-Warning Time Has Expired——（氦气压力低）FLT_CO2_LO CO2 Inlet Pressure Is Below The Fault Level AND Gas Fault Pre-Warning Time Has Expired——（二氧化碳压力低）FLT_N2_LO Nitrogen Inlet Pressure is Below The FaultLevel AND Gas Fault Pre-Warning Time Has Expired——（氮气压力低）FLT_AIR_LO Air Inlet Pressure is Below The Fault Level. ——（空气压力低）FLT_DIS_OVER_CURRENT Current In Resonator Discharge Tube Has Exceeded Fault Level——（放电电流过流）FLT_INV_UP2SPEED_TMOUT Inverter Has Failed to Reach Operating Frequency In Allowed Time——（变频器在容许的时间内没有达到工作频率）FLT_INV_NOT_UP2SPEED Inverter Operating Frequency Is Below Required Minimum——（变频器工作频率低于所需的最低）FLT_INV_FAULTED Inverter Is In Faulted Condition——（变频器故障）FLT_V ACUUM_PUMP_OVERLD Vacuum Pump Overload Breaker Has Tripped ——（真空泵断路器过载）FLT_COMPRESSOR _CB_AUX Compressor Circuit Breaker Auxillary Contact Has Tripped——（涡轮风机断路器跳闸）FLT_V ACUUM_PUMP _CB_AUX Vacuum Pump Circuit Breaker Auxillary Contact Has Tripped——（真空泵断路器跳闸）FLT_HV _CB_AUX High V oltage Power Supply Circuit Breaker Auxillary Contact Has Tripped——（高压断路器跳闸）FLT_HVPS_CONT_ON_TMOUT High V oltage Power Supply Control Contactor Has Failed to Energize/De-Energize In Allowed Time——（在允许的时间内高压电源接触器没有吸合）FLT_ENCL_INTER_LOCK Laser Enclosure Interlock Is In Open State——（激光器外壳联锁处于打开状态）FLT_HV_INTER_LOCK HV Safety Interlock is In Open State——（激光器高压安全连锁报警）FLT_SHUTTER_1_SW_FAILED Position Switch In Shutter 1 Has Failed——（光闸位置开关1出错）FLT_SHUTTER_1_LOST_POS Shutter 1 is in Neither Open Nor Closed Positions ——（光闸位置开关1既不开也不关反正有问题了）FLT_SHUTTER_1_NOT_OPEN Shutter 1 Failed To Open——（光闸1打开失败）FLT_SHUTTER_1_NOT_CLOSE Shutter 1 Failed To Close——（光闸1关闭失败）FLT_SHUTTER_2_SW_FAILED Position Switch In Shutter 2 Has Failed(Dual Beam Lasers Only) ——（光闸位置开关2出错）FLT_SHUTTER_2_LOST_POS Shutter 2 is in Neither Open Nor Closed Positions(Dual Beam Lasers Only) ——（光闸位置开关2既不开也不关反正有问题了）FLT_SHUTTER_2_NOT_OPEN Shutter 2 Failed To Open(Dual Beam Lasers Only) ——（光闸开关2打开失败）FLT_SHUTTER_2_NOT_CLOSE Shutter 2 Failed To Close(Dual Beam Lasers Only) ——（光闸开关2关闭失败）FLT_FS24V_TIMEOUT Fail Safe 24V Relay Did Not Close in Allowed Time——（安全24V超时）FLT_PUMP_DOWN_TIMEOUT Laser Pump Down Did Not Complete in Allowed Time——（回抽超时）FLT_HVPS_FAULTED A High V oltage Power Supply is in Faulted State ——（高压电源错误）FLT_HVPS_TUBE_OUT One of the Laser Discharge Tubes has Failed to Reach Minimum Discharge Current Level. ——（一个放电管没有达到最小放电电流）FLT_SNR_SHUTTER MIR_1 Temperature Sensor on Shutter 1 Mirror Has Failed. ——（光闸反射镜1温度报警）FLT_SNR_BEAM_DUMP_1 Temperature Sensor on Shutter 1 Beam Dump Has Failed. ——（光束套管1温度报警）FLT_SNR_SHUTTER MIR_2 Temperature Sensor on Shutter 2 Mirror Has Failed. (Dual Beam Lasers Only) ——（光闸反射镜2温度报警）FLT_SNR_BEAM_DUMP_2 Temperature Sensor on Shutter 2 Beam Dump Has Failed. (Dual Beam Lasers Only) ——（光束套管1温度报警）FLT_RESERVED_53 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_54 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_55 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_56 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_57 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_58 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_59 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_60 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_61 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_62 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_63 Reserved for Future Use——（为将来使用保留）WRN_FLOW_TOO_LO Coolant Flow Is Below Warning Level——（冷却水流量低报警）WRN_CDRH_FAIL CDRH Indicator Light Has Failed——（CDRH指示等出错）WRN_TEMP_H2O_IN Coolant Inlet Temperature has Exceeded Warning Level——（冷却水温度报警）WRN_TEMP_SHTR_MIR_1 Shutter 1 Mirror Temperature Has Exceeded Warning Level——（光闸反射镜1温度报警）WRN_TMEP_BEAM_DMP_1 Shutter 1 Beam Dump Temperature Has Exceeded Warning Level——（Shutter Beam Dump1温度报警）WRN_TEMP_SHTR_MIR_2 Shutter 2 Mirror Temperature Has Exceeded Warning Level (Dual Beam Lasers Only) ——（反射镜2温度报警）WRN_TMEP_BEAM_DMP_2 Shutter 2 Beam Dump Temperature Has Exceeded Warning Level (Dual Beam Lasers Only) ——（Shutter Beam Dump2温度报警）WRN_TEMP_TRB_1_CASE Turbine 1 Housing Temperature Has Exceeded Warning Level——（涡轮机1机体温度报警）WRN_TEMP_TRB_1_BRNG_A Turbine 1 Bearing A Temperature Has Exceeded Warning Level——（涡轮机1轴承A温度报警）WRN_TEMP_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Has Exceeded Warning Level——（涡轮机1轴承B温度报警）WRN_TEMP_TRB_2_CASE Turbine 2 Housing Temperature Has ExceededWarning Level——（涡轮机2机体温度报警）WRN_TEMP_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Has Exceeded Warning Level——（涡轮机2轴承A温度报警）WRN_TEMP_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Has Exceeded Warning Level——（涡轮机2轴承B温度报警）WRN_TEMP_TRB_3_CASE Turbine 3 Housing Temperature Has Exceeded Warning Level——（涡轮机3机体温度报警）WRN_TEMP_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Has Exceeded Warning Level——（涡轮机3轴承A温度报警）WRN_TEMP_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Has Exceeded Warning Level——（涡轮机3轴承B温度报警）WRN_TEMP_RESONATOR_GAS Resonator Gas Temperature Has Exceeded The WarningLevel——（谐振腔气体温度报警）WRN_TEMP_MODULATOR_OIL Modulator Oil Temperature Has Exceeded Warning Level (Only on Lasers that are Equipped with Tube Type HVPS) ——（油箱温度）WRN_SNR_COOLANT_IN CoolantTemperature Sensor Has Failed——（冷却水温度传感器温度错误）WRN_SNR_SHUTTER_MIR_1 Shutter1 Mirror Temperature Sensor Has Failed——（光闸反射镜1温度传感器错误）WRN_SNR_BEAM_DUMP_1 Shutter 1 Beam Dump Temperature Sensor Has Failed——（Shutter Beam Dump1温度传感器错误）WRN_SNR_SHUTTER_MIR_2 Shutter 2 Mirror Temperature Sensor Has Failed(Dual Beam Lasers Only) ——（光闸反射镜2温度传感器错误）WRN_SNR_BEAM_DUMP_2 Shutter 2 Beam Dump Temperature Sensor Has Failed(Dual Beam Lasers Only) ——（Shutter Beam Dump2温度传感器错误）WRN_SNR_TRB_1_CASE Turbine 1 Case Temperature Sensor Has Failed——（涡轮机1温度传感器错误）WRN_SNR_TRB_1_BRNG_A Turbine 1 Bearing A Temperature Sensor Has Failed——（涡轮机1轴承A温度温度传感器错误）WRN_SNR_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Sensor Has Failed——（涡轮机1轴承B温度传感器错误）WRN_SNR_TRB_2_CASE Turbine 2 Case Temperature Sensor Has Failed——（涡轮机2温度传感器错误）WRN_SNR_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Sensor Has Failed——（涡轮机2轴承A温度温度传感器错误）WRN_SNR_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Sensor Has Failed——（涡轮机2轴承B温度传感器错误）WRN_SNR_TRB_3_CASE Turbine 3 Case Temperature Sensor Has Failed——（涡轮风机3温度传感器错误）WRN_SNR_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Sensor Has Failed——（涡轮机3轴承A温度温度传感器错误）WRN_SNR_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Sensor Has Failed——（涡轮机3轴承B温度传感器错误）WRN_SNR_MOD_OIL Modulator Oil Temperature Sensor HasFailed(Only on Lasers that are Equipped with Tube Type HVPS) ——（油箱温度传感器错误）WRN_HE_LO Helium/Premix Inlet Pressure is Below Fault Level ——（氦气压力报警）WRN_CO2_LO CO2 Inlet Pressure is Below Fault Level——（二氧化碳压力报警）WRN_N2_LO Nitrogen Inlet Pressure is Below Fault Level——（氮气压力报警）WRN_AIR_LO Air Purge Inlet Pressure is Below Fault Level——（空气压力报警）WRN_INV_FAULT Frequency Inverter is in Fault State During PUMPDOWN Sequence. ——（回抽时变频器错误）WRN_HVPS_FAULT High Voltage power supply is in a faulted condition. ——（高压电源错误）WRN_SHUTTER _1_FAULT High Voltage Has Been Initiated With Shutter 1 In Fault State——（高压启动后光闸1错误）WRN_SHUTTER _2_FAULT High Voltage Has Been Initiated With Shutter 2 In Fault State——（高压启动后光闸2错误）WRN _VP_REQ _SERVICE Vacuum Pump Service Required(Based on Timer Hours Log) ——（真空泵维护）WRN _TRB_1_REQ _SERVICE Turbine 1 Service Required(Based on Timer Hours Log) ——（涡轮1维护）WRN _TRB_2_REQ _SERVICE Turbine 2 Service Required(Based on Timer Hours Log) ——（涡轮2维护）WRN _TRB_3_REQ _SERVICE Turbine 3 Service Required(Based on Timer Hours Log) ——（涡轮3维护）WRN_HV_INTERLOCK HV Interlock has not been satisfied after “Compressor On” state has been initiated.——（涡轮机启动后门锁联锁保护）WRN_SHUTTER_1_INTERLOCK Safety Relay “OK’ or interlock signal is not satisfied for SHUTTER 1——（）WRN_SHUTTER_2_INTERLOCK Safety Relay “OK’ or interlock signal is no t satisfied for SHUTTER 2——（）WRN_DATA_W ARMUP Warm up routine data corrupted. ——（正常暖机数据损坏）WRN_DATA_HOURMETER Hour Meter data not valid. ——（记时表数据无效）WRN_RESERVED_52 Reserved for Future Use——（为将来使用保留）WRN_RESERVED_53 Reserved for Future Use——（为将来使用保留）WRN_RESERVED_54 Reserved for Future Use——（为将来使用保留）WRN_RESERVED_55 Reserved for Future Use——（为将来使用保留）。

AMNC-F系统报警资料1 说明本机器设有两种类型的警报并使用不同的方法显示。

这些警报将于文下数页说明之：机器警报：凡因机器零组件与安全装置所引起的警报与警告。

执行警报：系指定形孔宏指令。

在机器警报方面有两种类型。

一种会令机器停止运转的“ALARM”，另一种则是不会使机器停止运转的“WARNING”。

批注◎关于出现在MESSAGE[讯息]画面上，但本手册并未说明的警报代码。

请参照下列附带于本机器的其它手册：警报代码4xxx: Fanuc 激光系列C维护手册其它警报代码: Fanuc 160i系列B型维护手册◎部分选配单元具有本身的警报. 针对这些警报，请参照各该选配操作单元的操作手册。

2 机器警报发生机器警报时，NC 控制面板上的ARARM[警报]灯会亮起，而机器会暂时停止或完全停止运转。

或者WARNING [警告]燈會闪動，但機器仍然持續運轉。

可在MESSAGE[讯息]画面上检视各种机器警报。

机器警报有两种。

一种容许在解除警报后机器恢复作动。

另外一种则需重置CNC单元。

发生后者之警报时，请矫正原因，将光标移回到程序开始之处，重新执行激光切割作业。

3 执行警报出现执行警报时，NC操作面板上的ALARM [警报]指示灯会亮起，机器会暂时停止运转。

此时可在MESSAGE[讯息]画面上检视各种执行警报的说明。

出现执行警报时，必须重置NC单元。

重置NC单元后，请修正警报原因，警报解除后需将光标移到程序起点，来重新执行激光切割作业。

3011 在定形孔宏指令G111中，形状定义(I, J, K等等)并未被定义，而是设定到其它的形状定义。

请按NC RESET [数控重置]键以解除警报，并更正程序。

3012 在定形孔宏指令G112中，形状定义(I, J, K等等)并未被定义，而是设定到其它的形状定义。

请按NC RESET [数控重置]键以解除警报，并更正程序。

3013 在定形孔宏指令G113中，形状定义(I, J, K等等)并未被定义，而是设定到其它的形状定义。

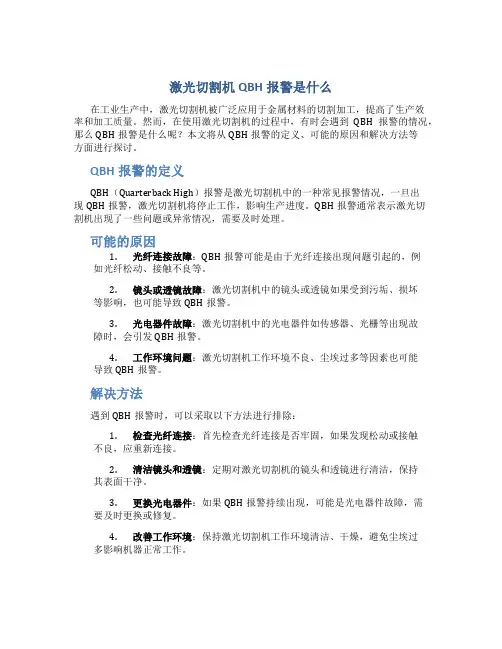

激光切割机QBH报警是什么在工业生产中，激光切割机被广泛应用于金属材料的切割加工，提高了生产效率和加工质量。

然而，在使用激光切割机的过程中，有时会遇到QBH报警的情况，那么QBH报警是什么呢？本文将从QBH报警的定义、可能的原因和解决方法等方面进行探讨。

QBH报警的定义QBH（Quarterback High）报警是激光切割机中的一种常见报警情况，一旦出现QBH报警，激光切割机将停止工作，影响生产进度。

QBH报警通常表示激光切割机出现了一些问题或异常情况，需要及时处理。

可能的原因1.光纤连接故障：QBH报警可能是由于光纤连接出现问题引起的，例如光纤松动、接触不良等。

2.镜头或透镜故障：激光切割机中的镜头或透镜如果受到污垢、损坏等影响，也可能导致QBH报警。

3.光电器件故障：激光切割机中的光电器件如传感器、光栅等出现故障时，会引发QBH报警。

4.工作环境问题：激光切割机工作环境不良、尘埃过多等因素也可能导致QBH报警。

解决方法遇到QBH报警时，可以采取以下方法进行排除：1.检查光纤连接：首先检查光纤连接是否牢固，如果发现松动或接触不良，应重新连接。

2.清洁镜头和透镜：定期对激光切割机的镜头和透镜进行清洁，保持其表面干净。

3.更换光电器件：如果QBH报警持续出现，可能是光电器件故障，需要及时更换或修复。

4.改善工作环境：保持激光切割机工作环境清洁、干燥，避免尘埃过多影响机器正常工作。

总之，及时处理QBH报警是保证激光切割机正常运行和生产效率的重要环节。

对于QBH报警的问题，可以结合实际情况采取相应的解决方法，确保激光切割机的顺利运行。

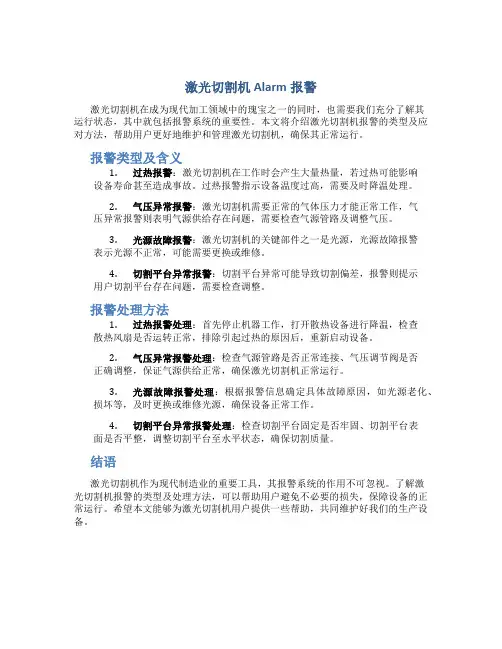

激光切割机Alarm报警激光切割机在成为现代加工领域中的瑰宝之一的同时，也需要我们充分了解其运行状态，其中就包括报警系统的重要性。

本文将介绍激光切割机报警的类型及应对方法，帮助用户更好地维护和管理激光切割机，确保其正常运行。

报警类型及含义1.过热报警：激光切割机在工作时会产生大量热量，若过热可能影响设备寿命甚至造成事故。

过热报警指示设备温度过高，需要及时降温处理。

2.气压异常报警：激光切割机需要正常的气体压力才能正常工作，气压异常报警则表明气源供给存在问题，需要检查气源管路及调整气压。

3.光源故障报警：激光切割机的关键部件之一是光源，光源故障报警表示光源不正常，可能需要更换或维修。

4.切割平台异常报警：切割平台异常可能导致切割偏差，报警则提示用户切割平台存在问题，需要检查调整。

报警处理方法1.过热报警处理：首先停止机器工作，打开散热设备进行降温，检查散热风扇是否运转正常，排除引起过热的原因后，重新启动设备。

2.气压异常报警处理：检查气源管路是否正常连接、气压调节阀是否正确调整，保证气源供给正常，确保激光切割机正常运行。

3.光源故障报警处理：根据报警信息确定具体故障原因，如光源老化、损坏等，及时更换或维修光源，确保设备正常工作。

4.切割平台异常报警处理：检查切割平台固定是否牢固、切割平台表面是否平整，调整切割平台至水平状态，确保切割质量。

结语激光切割机作为现代制造业的重要工具，其报警系统的作用不可忽视。

了解激光切割机报警的类型及处理方法，可以帮助用户避免不必要的损失，保障设备的正常运行。

希望本文能够为激光切割机用户提供一些帮助，共同维护好我们的生产设备。

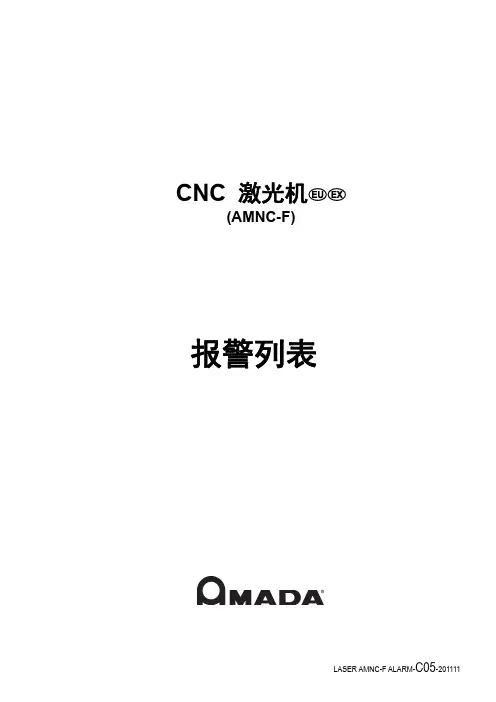

LASER AMNC-F ALARM-C05-201111CNC(AMNC-F)报警列表目录1. 说明 (3)2. 机器报警 (4)3. 执行器报警 (34)4. 报警详情 (40)4-1. 2507 号机器报警（联锁–Z）和 2527 号机器报警（传感报警）和 NC 报警（超程–Z）的详情 (40)4-1-1. 在材料边缘附近和已切割边缘附近进行切割 (40)4-1-2. 从材料边缘（窄拉丝等）进行切割 (41)4-1-3. 切割或越过已切割部分 (41)4-1-4. 切割结束位置的间隙 (42)4-1-5. 切割区域周围的工步 (42)4-1-6. 切割过程中出现等离子 (43)4-1-7. 切割斜面 (43)4-1-8. 切割弯曲或振动的材料 (43)报警列表：CNC 激光机 (AMNC-F)© AMADA 有限公司版权所有2011未经本公司事先书面许可，不得对本出版物的任何部分进行影印或复制。

2011 年11 月日本印制21. 说明本机包含以下两种类型的报警，并以不同方式显示这两种报警。

这两种报警将在后续页中进行说明。

机器报警：机器的零部件和安全装置工作时出现的报警和警告执行器报警：与形状规则孔的宏命令相关的报警机器报警有两种类型：会停止机器运行的报警和不会停止机器运行的警告。

注意有关在信息显示中出现但未在本手册中进行说明的报警编号，请参阅机器随附的以下手册。

报警编号 4xxx：Fanuc Laser C 系列维护手册其他报警编号：Fanuc 系列 160i-Model B 维护手册某些可选装置自身具有报警。

有关这些报警，请参阅相关可选装置的操作手册。

32. 机器报警出现某个机器报警时，NC 控制面板上的报警灯会亮起，同时机器会进入临时停止或完全停止状态。

或者警告灯闪烁，机器继续运行。

可以在信息显示屏幕中查看每种机器报警的说明。

机器报警有两种类型。

一种允许机器在消除报警原因后恢复运行，另一种则要求对 NC 装置进行复位。

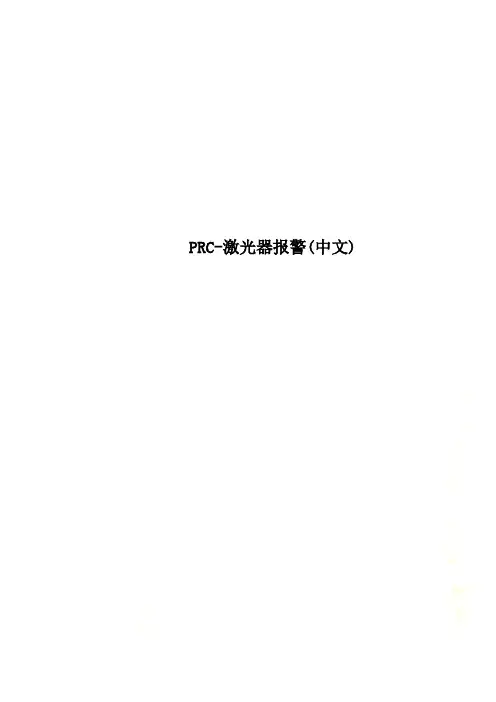

PRC-激光器报警(中文)FLT_FLOW_TOO_LOWLaser Coolant Flow Is Below The Fault Level——(激光器冷却水水流量低)FLT_FLOW_ON_TIMEOUTLaser Coolant Has Not Started Within The Allowed Time——〔激光器冷却水未在规定时间内翻开〕FLT_TEMP_COOLANT_INCoolant Temperature Has Exceeded The Fault Level——〔冷却水温度超出设定范围〕FLT_TEMP_SHUTTER_MIR_1Shutter Mirror Temperature In Shutter 1 Has Exceeded The Fault Level——〔光闸反射镜1温度超出设定范围〕FLT_TEMP_BEAM_DUMP_1Shutter Beam Dump Temperature In Shutter 1 Has Exceeded The Fault Level——〔光闸吸收体温度超出设定范围〕FLT_TEMP_TRB_1_CASE Turbine 1 Housing Temperature Has Exceeded The Fault Level——〔涡轮机1壳体温度超出设定范围〕FLT_TEMP_TRB_1_BRNG_A Turbine 1Bearing A Temperature Has Exceeded The Fault Level——〔涡轮机1轴承A温度超出设定范围〕FLT_TEMP_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Has Exceeded The Fault Level——〔涡轮机1轴承B温度超出设定范围〕FLT_TEMP_TRB_2_CASE Turbine 2 Housing Temperature Has Exceeded The Fault Level——〔涡轮风机2壳体温度超出设定范围〕FLT_TMEP_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Has Exceeded The Fault Level——〔涡轮机2轴承A温度超出设定范围〕FLT_TEMP_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Has Exceeded The Fault Level——〔涡轮机2轴承B温度超出设定范围〕FLT_TEMP_TRB_3_CASE Turbine 3 Housing Temperature Has Exceeded The Fault Level——〔涡轮风机3壳体温度超出设定范围〕FLT_TEMP_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Has Exceeded The Fault Level——〔涡轮机3轴承A温度超出设定范围〕FLT_TEMP_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Has Exceeded The FaultFLT_CO2_LOCO2 Inlet Pressure Is Below The Fault Level AND Gas Fault Pre-Warning Time Has Expired ——〔二氧化碳压力低〕FLT_N2_LONitrogen Inlet Pressure is Below The Fault Level AND Gas Fault Pre-Warning Time Has Expired ——〔氮气压力低〕FLT_AIR_LOAir Inlet Pressure is Below The Fault Level. ——〔空气压力低〕FLT_DIS_OVER_CURRENTCurrent In Resonator Discharge Tube Has Exceeded Fault Level——〔放电电流过流〕FLT_INV_UP2SPEED_TMOUTInverter Has Failed to Reach Operating Frequency In Allowed Time——〔变频器在容许的时间内没有到达工作频率〕FLT_INV_NOT_UP2SPEEDInverter Operating Frequency Is Below Required Minimum——〔变频器工作频率低于所需的最低〕FLT_INV_FAULTEDInverter Is In Faulted Condition——〔变频器故障〕FLT_V ACUUM_PUMP_OVERLDVacuum Pump Overload Breaker Has Tripped ——〔真空泵断路器过载〕FLT_COMPRESSOR _CB_AUX Compressor Circuit Breaker Auxillary Contact Has Tripped——〔涡轮风机断路器跳闸〕FLT_V ACUUM_PUMP _CB_AUX Vacuum Pump Circuit Breaker Auxillary Contact Has Tripped——〔真空泵断路器跳闸〕FLT_HV _CB_AUX High Voltage Power Supply Circuit Breaker Auxillary Contact Has Tripped——〔高压断路器跳闸〕FLT_HVPS_CONT_ON_TMOUTHigh Voltage Power Supply Control Contactor Has Failed to Energize/De-Energize In Allowed Time——〔在允许的时间内高压电源接触器没有吸合〕FLT_ENCL_INTER_LOCKLaser Enclosure Interlock Is In Open State——〔激光器外壳联锁处于翻开状态〕FLT_HV_INTER_LOCKHV Safety Interlock is In Open State——〔激光器高压平安连锁报警〕FLT_SHUTTER_1_SW_FAILEDPosition Switch In Shutter 1 Has Failed——〔光闸位置开关1出错〕FLT_SHUTTER_1_LOST_POSShutter 1 is in Neither Open Nor Closed Positions——〔光闸位置开关1既不开也不关反正有问题了〕FLT_SHUTTER_1_NOT_OPENShutter 1 Failed To Open——〔光闸1翻开失败〕FLT_SHUTTER_1_NOT_CLOSEShutter 1 Failed To Close——〔光闸1关闭失败〕FLT_SHUTTER_2_SW_FAILEDPosition Switch In Shutter 2 Has Failed(Dual Beam Lasers Only) ——〔光闸位置开关2出错〕FLT_SHUTTER_2_LOST_POSShutter 2 is in Neither Open Nor ClosedPositions(Dual Beam Lasers Only) ——〔光闸位置开关2既不开也不关反正有问题了〕FLT_SHUTTER_2_NOT_OPENShutter 2 Failed To Open(Dual Beam Lasers Only) ——〔光闸开关2翻开失败〕FLT_SHUTTER_2_NOT_CLOSEShutter 2 Failed To Close(Dual Beam Lasers Only) ——〔光闸开关2关闭失败〕FLT_FS24V_TIMEOUTFail Safe 24V Relay Did Not Close in Allowed Time——〔平安24V超时〕FLT_PUMP_DOWN_TIMEOUTLaser Pump Down Did Not Complete in Allowed Time——〔回抽超时〕FLT_HVPS_FAULTEDA High Voltage Power Supply is in Faulted State ——〔高压电源错误〕FLT_HVPS_TUBE_OUTOne of the Laser Discharge Tubes has Failed to Reach Minimum Discharge Current Level. ——〔一个放电管没有到达最小放电电流〕FLT_SNR_SHUTTER MIR_1Temperature Sensor on Shutter 1 Mirror Has Failed. ——〔光闸反射镜1温度报警〕FLT_SNR_BEAM_DUMP_1Temperature Sensor on Shutter 1 Beam Dump Has Failed. ——〔光束套管1温度报警〕FLT_SNR_SHUTTER MIR_2 Temperature Sensor on Shutter 2 Mirror Has Failed. (Dual Beam Lasers Only) ——〔光闸反射镜2温度报警〕FLT_SNR_BEAM_DUMP_2Temperature Sensor on Shutter 2 Beam Dump Has Failed. (Dual Beam Lasers Only) ——〔光束套管1温度报警〕FLT_RESERVED_53Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_54Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_55Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_56Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_57Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_58Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_59Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_60Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_61Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_62Reserved for Future Use——〔为将来使用保存〕FLT_RESERVED_63Reserved for Future Use——〔为将来使用保存〕WRN_FLOW_TOO_LOCoolant Flow Is Below Warning Level——〔冷却水流量低报警〕WRN_CDRH_FAILCDRH Indicator Light Has Failed——〔CDRH 指示等出错〕WRN_TEMP_H2O_INCoolant Inlet Temperature has Exceeded Warning Level——〔冷却水温度报警〕WRN_TEMP_SHTR_MIR_1Shutter 1 Mirror Temperature Has Exceeded Warning Level——〔光闸反射镜1温度报警〕WRN_TMEP_BEAM_DMP_1Shutter 1 Beam Dump Temperature Has Exceeded Warning Level——〔Shutter Beam Dump1温度报警〕WRN_TEMP_SHTR_MIR_2 Shutter 2 Mirror Temperature Has Exceeded Warning Level (Dual Beam Lasers Only) ——〔反射镜2温度报警〕WRN_TMEP_BEAM_DMP_2 Shutter 2 Beam Dump Temperature Has Exceeded Warning Level (Dual Beam Lasers Only) ——〔Shutter Beam Dump2温度报警〕WRN_TEMP_TRB_1_CASETurbine 1 Housing Temperature Has Exceeded Warning Level——〔涡轮机1机体温度报警〕WRN_TEMP_TRB_1_BRNG_ATurbine 1 Bearing A Temperature Has Exceeded Warning Level——〔涡轮机1轴承A温度报警〕WRN_TEMP_TRB_1_BRNG_BTurbine 1 Bearing B Temperature Has Exceeded Warning Level——〔涡轮机1轴承B温度报警〕WRN_TEMP_TRB_2_CASETurbine 2 Housing Temperature Has Exceeded Warning Level——〔涡轮机2机体温度报警〕WRN_TEMP_TRB_2_BRNG_ATurbine 2 Bearing A Temperature Has Exceeded Warning Level——〔涡轮机2轴承A温度报警〕WRN_TEMP_TRB_2_BRNG_BTurbine 2 Bearing B Temperature Has Exceeded Warning Level——〔涡轮机2轴承B温度报警〕WRN_TEMP_TRB_3_CASETurbine 3 Housing Temperature Has Exceeded Warning Level——〔涡轮机3机体温度报警〕WRN_TEMP_TRB_3_BRNG_ATurbine 3 Bearing A Temperature Has Exceeded Warning Level——〔涡轮机3轴承A温度报警〕WRN_TEMP_TRB_3_BRNG_BTurbine 3 Bearing B Temperature Has Exceeded Warning Level——〔涡轮机3轴承B温度报警〕WRN_TEMP_RESONATOR_GASResonator Gas Temperature Has Exceeded TheWarningLevel——〔谐振腔气体温度报警〕WRN_TEMP_MODULATOR_OILModulator Oil Temperature Has Exceeded Warning Level (Only on Lasers that are Equipped with Tube Type HVPS) ——〔油箱温度〕WRN_SNR_COOLANT_IN CoolantTemperature Sensor Has Failed——〔冷却水温度传感器温度错误〕WRN_SNR_SHUTTER_MIR_1Shutter1 Mirror Temperature Sensor Has Failed ——〔光闸反射镜1温度传感器错误〕WRN_SNR_BEAM_DUMP_1Shutter 1 Beam Dump Temperature Sensor Has Failed——〔Shutter Beam Dump1温度传感器错误〕WRN_SNR_SHUTTER_MIR_2Shutter 2 Mirror Temperature Sensor Has Failed(Dual Beam Lasers Only) ——〔光闸反射镜2温度传感器错误〕WRN_SNR_BEAM_DUMP_2Shutter 2 Beam Dump Temperature Sensor HasFailed(Dual Beam Lasers Only) ——〔Shutter Beam Dump2温度传感器错误〕WRN_SNR_TRB_1_CASETurbine 1 Case Temperature Sensor Has Failed ——〔涡轮机1温度传感器错误〕WRN_SNR_TRB_1_BRNG_ATurbine 1 Bearing A Temperature Sensor Has Failed——〔涡轮机1轴承A温度温度传感器错误〕WRN_SNR_TRB_1_BRNG_BTurbine 1 Bearing B Temperature Sensor Has Failed——〔涡轮机1轴承B温度传感器错误〕WRN_SNR_TRB_2_CASETurbine 2 Case Temperature Sensor Has Failed ——〔涡轮机2温度传感器错误〕WRN_SNR_TRB_2_BRNG_ATurbine 2 Bearing A Temperature Sensor Has Failed——〔涡轮机2轴承A温度温度传感器错误〕WRN_SNR_TRB_2_BRNG_BTurbine 2 Bearing B Temperature Sensor Has Failed——〔涡轮机2轴承B温度传感器错误〕WRN_SNR_TRB_3_CASETurbine 3 Case Temperature Sensor Has Failed ——〔涡轮风机3温度传感器错误〕WRN_SNR_TRB_3_BRNG_ATurbine 3 Bearing A Temperature Sensor Has Failed——〔涡轮机3轴承A温度温度传感器错误〕WRN_SNR_TRB_3_BRNG_BTurbine 3 Bearing B Temperature Sensor Has Failed——〔涡轮机3轴承B温度传感器错误〕WRN_SNR_MOD_OILModulator Oil Temperature Sensor Has Failed(Only on Lasers that are Equipped with Tube Type HVPS) ——〔油箱温度传感器错误〕WRN_HE_LOHelium/Premix Inlet Pressure is Below Fault Level——〔氦气压力报警〕WRN_CO2_LOCO2 Inlet Pressure is Below Fault Level——〔二氧化碳压力报警〕WRN_N2_LONitrogen Inlet Pressure is Below Fault Level——〔氮气压力报警〕WRN_AIR_LO Air Purge Inlet Pressure is Below Fault Level——〔空气压力报警〕WRN_INV_FAULTFrequency Inverter is in Fault State During PUMPDOWN Sequence. ——〔回抽时变频器错误〕WRN_HVPS_FAULTHigh Voltage power supply is in a faulted condition. ——〔高压电源错误〕WRN_SHUTTER _1_FAULT High Voltage Has Been Initiated With Shutter 1 In Fault State——〔高压启动后光闸1错误〕WRN_SHUTTER _2_FAULT High Voltage Has Been Initiated With Shutter 2 In Fault State——〔高压启动后光闸2错误〕WRN _VP_REQ _SERVICE Vacuum Pump Service Required(Based on Timer Hours Log) ——〔真空泵维护〕WRN _TRB_1_REQ _SERVICE Turbine 1 Service Required(Based on TimerHours Log) ——〔涡轮1维护〕WRN _TRB_2_REQ _SERVICE Turbine 2 Service Required(Based on Timer Hours Log) ——〔涡轮2维护〕WRN _TRB_3_REQ _SERVICE Turbine 3 Service Required(Based on Timer Hours Log) ——〔涡轮3维护〕WRN_HV_INTERLOCK HV Interlock has not been satisfied after “Compressor On〞state has been initiated. ——〔涡轮机启动后门锁联锁保护〕WRN_SHUTTER_1_INTERLOCKSafety Relay “OK’ or interlock signal is not satisfied for SHUTTER 1——〔〕WRN_SHUTTER_2_INTERLOCKSafety Relay “OK’ or interlo ck signal is not satisfied for SHUTTER 2——〔〕WRN_DATA_WARMUPWarm up routine data file is corrupted. ——〔正常暖机数据损坏〕WRN_DATA_HOURMETERHour Meter data file is not valid. ——〔记时表数据无效〕WRN_RESERVED_52Reserved for Future Use——〔为将来使用保存〕WRN_RESERVED_53Reserved for Future Use——〔为将来使用保存〕WRN_RESERVED_54Reserved for Future Use——〔为将来使用保存〕WRN_RESERVED_55Reserved for Future Use——〔为将来使用保存〕。

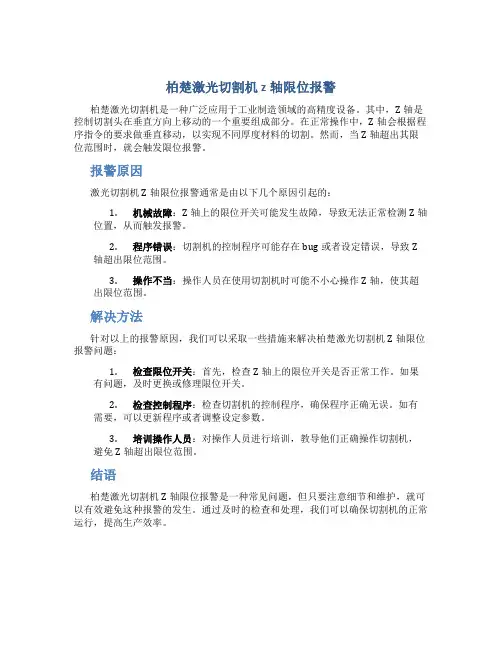

柏楚激光切割机z轴限位报警
柏楚激光切割机是一种广泛应用于工业制造领域的高精度设备。

其中，Z轴是控制切割头在垂直方向上移动的一个重要组成部分。

在正常操作中，Z轴会根据程序指令的要求做垂直移动，以实现不同厚度材料的切割。

然而，当Z轴超出其限位范围时，就会触发限位报警。

报警原因
激光切割机Z轴限位报警通常是由以下几个原因引起的：
1.机械故障：Z轴上的限位开关可能发生故障，导致无法正常检测Z轴
位置，从而触发报警。

2.程序错误：切割机的控制程序可能存在bug或者设定错误，导致Z
轴超出限位范围。

3.操作不当：操作人员在使用切割机时可能不小心操作Z轴，使其超
出限位范围。

解决方法
针对以上的报警原因，我们可以采取一些措施来解决柏楚激光切割机Z轴限位报警问题：
1.检查限位开关：首先，检查Z轴上的限位开关是否正常工作。

如果
有问题，及时更换或修理限位开关。

2.检查控制程序：检查切割机的控制程序，确保程序正确无误。

如有
需要，可以更新程序或者调整设定参数。

3.培训操作人员：对操作人员进行培训，教导他们正确操作切割机，
避免Z轴超出限位范围。

结语
柏楚激光切割机Z轴限位报警是一种常见问题，但只要注意细节和维护，就可以有效避免这种报警的发生。

通过及时的检查和处理，我们可以确保切割机的正常运行，提高生产效率。

激光切割报警代码007摘要：1.激光切割报警代码007的概述2.激光切割报警代码007的可能原因3.激光切割报警代码007的解决方法4.预防激光切割报警代码007的建议正文：激光切割报警代码007通常表示激光切割机出现了故障。

该代码可能是由于以下原因之一引起的：1.激光器故障：激光器可能出现故障，导致无法正常工作。

这可能是由于激光器的电源故障、激光器本身损坏或激光器与计算机连接不良等原因引起的。

2.切割头故障：切割头可能出现故障，导致无法正常切割。

这可能是由于切割头本身损坏、切割头与激光器连接不良或切割头与计算机连接不良等原因引起的。

3.控制系统故障：控制系统可能出现故障，导致无法正常控制激光切割机。

这可能是由于控制系统的电源故障、控制系统本身损坏或控制系统与计算机连接不良等原因引起的。

解决激光切割报警代码007的方法取决于具体的原因。

下面是一些可能有用的解决方法：1.检查激光器的电源是否正常，如果激光器的电源故障，应该修复电源或更换电源。

2.如果激光器本身损坏，应该更换激光器。

3.如果切割头与激光器连接不良，应该重新连接切割头与激光器。

4.如果切割头本身损坏，应该更换切割头。

5.如果控制系统电源故障，应该修复电源或更换电源。

6.如果控制系统本身损坏，应该更换控制系统。

7.如果控制系统与计算机连接不良，应该重新连接控制系统与计算机。

为了预防激光切割报警代码007的出现，建议采取以下措施：1.定期维护激光切割机，包括清洁、润滑和检查各个部件是否正常。

2.在使用激光切割机之前，应该检查激光切割机的各个部件是否连接良好。

3.在使用激光切割机之前，应该检查激光切割机的电源是否正常。

4.在使用激光切割机之前，应该检查激光切割机的控制系统是否正常。

5.在使用激光切割机之前，应该检查激光切割机的切割头是否正常。

激光设备常见故障及处理方法一.设备报警信息及处理方法1.碰撞报警——按键RECT键复位报警再按起动键继续切割。

2.喷嘴丢失——检查切割嘴是否松动或需更换切割嘴。

3.机床紧急停止—-按CTRL加R键大复位,后按6键断电返回切割。

4.系统故障报警-—按CTRL加R键大复位，后按6键断电返回切割。

如果复位不掉报警信息请关闭机床电源重新启动机床。

5.氧气压力低报警——检查氧气阀门是否打开或氧气罐是否用完.6.空气压力低报警——检查空压机是否开启或空气阀门是否打开.7.油压位低报警-—需添加机械精密润滑油到指定油箱。

8.程序段出错报警——检查编程或修改的程序段是否出错,修正后用断电返回继续切割.9.激光器高压报警——检查冷水机是否开启，空调房间是否开启空调保持室内恒温，检查激光器电源或急停按钮是否打开。

10.冷水机高压保护报警—-检查防尘筛网是否清洁通透,或冷水机周围30公分内是否有障碍物影响冷水机通风效果。

11.交换工作台故障报警——检查切割头是否抬升到最高，或是否交换工作台是否拖链。

二.设备常见故障及处理方法——同轴偏移——调用CNC里面编号P900002程序用干净的透明胶带调节激光与割嘴的同心度（最好用1.4的割嘴调节）随动报警——调用CNC里面编号P999954程序，在把Z轴缓慢放到距离金属板面0距离时复位碰撞报警执行此上程序即可。

（在自动标定时最好用平整的金属板材放到下面，注意在高低割嘴切换时必须标定）断电返回——在机床碰撞或切过不能回退切割时使用断电返回,先大复位然后再手动编程里回工件原点，按亮操作面板上的《6》键，重新执行程序就可实现断电返回。

2 在突然停电或前天未切割完，首先开机后回机床原点,然后在手动编程里执行G54 ,再执行G0X0Y0 ,机床会移动到上次机床记忆的工件工件原点，(切割头红光对应板材切割的起点)再在手动编程里执行G92X0Y0,使当前机床坐标值变为X0 Y0 Z0 ，再选择断电前的程序，和匹配的工艺参数，割嘴,焦点位置等，按亮操作面板上的《6》键,从新执行程序就可实现断电返回。

激光切割机报警解除
1.激光器报警解除：
机床显示Laser source master alarm，意思是激光器报警，在激光器操作面版上点List of alarm(报警清单)，查看报警信息：
（1）Compressed air(空气报警)
（2）No mix gas(混合气报警)
（3）Lack of N2(高纯氮报警)
更换气瓶后按reset(复位)键，解除报警信息，再按Restart(重启)，开始抽气。

若三天以上没有开激光器，需要清洗腔体一次，方法如下：
抽气压力到20mbar时，按serv键，再按VENTIL键，回充气体，达到960mbar时，按RESTART（重启），正常开机。

2．机床报警解除：
（1）Compressed air missing(空气不足)；
（2）Nitrogen missing(氮气不足)；
（3）Oxygen missing(氧气不足)。

更换气体后按机床复位键，即能正常工作。

1、系统报警信息列表报警号中文解释1001机床紧急停止1002数控系统故障1003伺服驱动器故障1011X 轴正向硬件限位故障1012X 轴负向硬件限位故障1021Y 轴正向硬件限位故障1022Y 轴负向硬件限位故障1031Z 轴正向硬件限位故障1032Z 轴负向硬件限位故障1051切割头传感器线断报警1052切割头传感器碰撞报警1053空气压力低1054氧气压力低1055激光器高压故障1056风机过载或变频器故障1057润滑油位低报警1058机械光闸未打开报警1059机械光闸未关闭报警1060交换工作台故障CUTTING_HEAD BODY COLLISIONAIR PRESSURE LOW MACHINE EMG STOPCNC SYSTEM ALARM SERVO DRIVER ALARM AXIS X POSITIVE LIMIT ALARM AXIS Y POSITIVE LIMIT ALARM AXIS X MINUS LIMIT ALARM AXIS Y MINUS LIMIT ALARM AXIS Z POSITIVE LIMIT ALARM MECHNICAL SHUTTER NOT OPENMECHNICAL SHUTTER NOT CLOSE EX_CHANGE TABLE ALARM英文内容O2 PRESSURE LOW HV FAULT FOUND FUME O.L. OR INV. ALARM LUB. OIL LEVEL LOWAXIS Z MINUS LIMIT ALARM CUTTING_HEAD CABLE CUT原因及处理方法1.急停按钮被按下,2.系统故障,紧急停止,3.24v电源没有输入到plc中,24v经过急停按钮再到电脑接口(x19/4&6cnc rdy)输入到plc第一个端口,可以从接口指示灯看.1.操作失误,2.系统故障,3.程序错误或丢失,4.复位处理1.驱动器报警,2.急停停止,3.驱动器配置问题,4.驱动器连接线有问题,断开,5驱动器电源问题,缺相,电压不稳,1.X轴正向硬件限位开关动作,2.开关坏或断线,断路,使24v电源没有经过X轴正向硬件限位开关输入到plc-I3.4端口,可以从接口指示灯1.X轴负向硬件限位开关动作,2.开关坏或断线,断路,使24v电源没有经过X轴负向硬件限位开关输入到plc-I3.5端口,可以从接口指示灯1.Y轴正向硬件限位开关动作,2.开关坏或断线,断路,使24v电源没有经过Y轴正向硬件限位开关输入到plc-I3.6端口,可以从接口指示灯1.Y轴负向硬件限位开关动作,2.开关坏或断线,断路,使24v电源没有经过Y轴负向硬件限位开关输入到plc-I3.7端口,可以从接口指示灯1.Z轴正向硬件限位开关动作,2.开关坏或断线,断路,使24v电源没有经过Z轴正向硬件限位开关输入到plc-I3.8端口,可以从接口指示灯1.Z轴负向硬件限位开关动作,2.开关坏或断线,断路,使24v电源没有经过Z轴负向硬件限位开关输入到plc-I4.1端口,可以从接口指示灯1.传感器线断或接触不良(大多为切割头端)1.切割头碰到板,2.传感器与地短路,(有金属渣,切割头下面有螺栓突出顶到传感器,传感器自身质量问题,3.没有标定好1.氧气压力低,2.开关坏或断线,断路,使24v电源没有经过输入到plc-I8.4端口,可以从接口指示灯看.(常闭,)1.空气压力低,2.开关坏或断线,断路,使24v电源没有经过输入到plc-I8.4端口,可以从接口指示灯看.(常闭,)1.激光器高压掉,2.激光器高压没有反馈到plc-I2.1端口,可以从接口指示灯看.(常开,)(激光器高压没有反馈到光电藕,或已经反馈到1.抽风机或排屑机过流保护热继电器动作,2.热继电器坏,3,变频器故障,或变频器电源没开/没有电4.线路问题,24v电源没有经过热继1.润滑油位低,2.开关坏或断线,断路,使24v电源没有经过输入到plc-I8.3端口,可以从接口指示灯看.(常闭,)1.激光器机械光闸没有按指令打开或打开超时,2.机械光闸打开信号没有反馈到plc-I2.2端口,可以从接口指示灯看.(常开,)(机械光1.激光器机械光闸没有按指令关闭2.机械光闸关闭信号一直反馈到plc-I2.3端口,可以从接口指示灯看.(常开,)(机械光闸关闭信号光1.工作台状态不对,2.空气氧气压力低,变频器没有打开或报警,3.z 轴高度太低,要大于0,随动没有标好 4.四个限位开关问题:坏,接触v plc cnc pa。

FLT_FLOW_TOO_LOW Laser Coolant Flow Is Below The Fault Level ——(激光器冷却水水流量低)FLT_FLOW_ON_TIMEOUT Laser Coolant Has Not Started Within The Allowed Time——（激光器冷却水未在规定时间内打开）FLT_TEMP_COOLANT_IN Coolant Temperature Has Exceeded The Fault Level——（冷却水温度超出设定范围）FLT_TEMP_SHUTTER_MIR_1 Shutter Mirror Temperature In Shutter 1 Has Exceeded The Fault Level——（光闸反射镜1温度超出设定范围）FLT_TEMP_BEAM_DUMP_1 Shutter Beam Dump Temperature In Shutter 1 Has Exceeded The Fault Level——（光闸吸收体温度超出设定范围）FLT_TEMP_TRB_1_CASE Turbine 1 Housing Temperature Has Exceeded The Fault Level——（涡轮机1壳体温度超出设定范围）FLT_TEMP_TRB_1_BRNG_A Turbine 1 Bearing A Temperature Has Exceeded The Fault Level——（涡轮机1轴承A温度超出设定范围）FLT_TEMP_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Has Exceeded The Fault Level——（涡轮机1轴承B温度超出设定范围）FLT_TEMP_TRB_2_CASE Turbine 2 Housing Temperature Has Exceeded The Fault Level——（涡轮风机2壳体温度超出设定范围）FLT_TMEP_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Has Exceeded The Fault Level——（涡轮机2轴承A温度超出设定范围）FLT_TEMP_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Has Exceeded The Fault Level——（涡轮机2轴承B温度超出设定范围）FLT_TEMP_TRB_3_CASE Turbine 3 Housing Temperature Has Exceeded The Fault Level——（涡轮风机3壳体温度超出设定范围）FLT_TEMP_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Has Exceeded The Fault Level——（涡轮机3轴承A温度超出设定范围）FLT_TEMP_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Has Exceeded The Fault Level——（涡轮机3轴承B温度超出设定范围）FLT_TEMP_RESONATOR_GAS Resonator Gas Temperature Has Exceeded The Fault Level——（谐振腔气体温度超出设定范围）FLT_TEMP_MODULATOR_OIL Modulator Oil Temperature Has Exceeded The Fault Level (Only on Lasers with tube type HV Power Supplies) ——（油箱温度超出设定范围）FLT_REGULTNG_PRES_HI Laser Cavity Regulating Pressure Is Above The Fault Level——（腔压高）FLT_REGULTNG_PRES_LO Laser Cavity Regulating Pressure Is Below The Fault Level——（腔压低）FLT_BACKFILL_TIME_OUT Laser Backfill Has Failed To Complete In The Allowed Time——（回充超时）FLT_HE_LO Helium Inlet Pressure Is Below The Fault Level AND Gas Fault Pre-Warning Time Has Expired——（氦气压力低）FLT_CO2_LO CO2 Inlet Pressure Is Below The Fault Level AND Gas Fault Pre-Warning Time Has Expired——（二氧化碳压力低）FLT_N2_LO Nitrogen Inlet Pressure is Below The FaultLevel AND Gas Fault Pre-Warning Time Has Expired——（氮气压力低）FLT_AIR_LO Air Inlet Pressure is Below The Fault Level. ——（空气压力低）FLT_DIS_OVER_CURRENT Current In Resonator Discharge Tube Has Exceeded Fault Level——（放电电流过流）FLT_INV_UP2SPEED_TMOUT Inverter Has Failed to Reach Operating Frequency In Allowed Time——（变频器在容许的时间内没有达到工作频率）FLT_INV_NOT_UP2SPEED Inverter Operating Frequency Is Below Required Minimum——（变频器工作频率低于所需的最低）FLT_INV_FAULTED Inverter Is In Faulted Condition——（变频器故障）FLT_V ACUUM_PUMP_OVERLD Vacuum Pump Overload Breaker Has Tripped ——（真空泵断路器过载）FLT_COMPRESSOR _CB_AUX Compressor Circuit Breaker Auxillary Contact Has Tripped——（涡轮风机断路器跳闸）FLT_V ACUUM_PUMP _CB_AUX Vacuum Pump Circuit Breaker Auxillary Contact Has Tripped——（真空泵断路器跳闸）FLT_HV _CB_AUX High V oltage Power Supply Circuit Breaker Auxillary Contact Has Tripped——（高压断路器跳闸）FLT_HVPS_CONT_ON_TMOUT High V oltage Power Supply Control Contactor Has Failed to Energize/De-Energize In Allowed Time——（在允许的时间内高压电源接触器没有吸合）FLT_ENCL_INTER_LOCK Laser Enclosure Interlock Is In Open State——（激光器外壳联锁处于打开状态）FLT_HV_INTER_LOCK HV Safety Interlock is In Open State——（激光器高压安全连锁报警）FLT_SHUTTER_1_SW_FAILED Position Switch In Shutter 1 Has Failed——（光闸位置开关1出错）FLT_SHUTTER_1_LOST_POS Shutter 1 is in Neither Open Nor Closed Positions ——（光闸位置开关1既不开也不关反正有问题了）FLT_SHUTTER_1_NOT_OPEN Shutter 1 Failed To Open——（光闸1打开失败）FLT_SHUTTER_1_NOT_CLOSE Shutter 1 Failed To Close——（光闸1关闭失败）FLT_SHUTTER_2_SW_FAILED Position Switch In Shutter 2 Has Failed(Dual Beam Lasers Only) ——（光闸位置开关2出错）FLT_SHUTTER_2_LOST_POS Shutter 2 is in Neither Open Nor Closed Positions(Dual Beam Lasers Only) ——（光闸位置开关2既不开也不关反正有问题了）FLT_SHUTTER_2_NOT_OPEN Shutter 2 Failed To Open(Dual Beam Lasers Only) ——（光闸开关2打开失败）FLT_SHUTTER_2_NOT_CLOSE Shutter 2 Failed To Close(Dual Beam Lasers Only) ——（光闸开关2关闭失败）FLT_FS24V_TIMEOUT Fail Safe 24V Relay Did Not Close in Allowed Time——（安全24V超时）FLT_PUMP_DOWN_TIMEOUT Laser Pump Down Did Not Complete in Allowed Time——（回抽超时）FLT_HVPS_FAULTED A High V oltage Power Supply is in Faulted State ——（高压电源错误）FLT_HVPS_TUBE_OUT One of the Laser Discharge Tubes has Failed to Reach Minimum Discharge Current Level. ——（一个放电管没有达到最小放电电流）FLT_SNR_SHUTTER MIR_1 Temperature Sensor on Shutter 1 Mirror Has Failed. ——（光闸反射镜1温度报警）FLT_SNR_BEAM_DUMP_1 Temperature Sensor on Shutter 1 Beam Dump Has Failed. ——（光束套管1温度报警）FLT_SNR_SHUTTER MIR_2 Temperature Sensor on Shutter 2 Mirror Has Failed. (Dual Beam Lasers Only) ——（光闸反射镜2温度报警）FLT_SNR_BEAM_DUMP_2 Temperature Sensor on Shutter 2 Beam Dump Has Failed. (Dual Beam Lasers Only) ——（光束套管1温度报警）FLT_RESERVED_53 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_54 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_55 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_56 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_57 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_58 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_59 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_60 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_61 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_62 Reserved for Future Use——（为将来使用保留）FLT_RESERVED_63 Reserved for Future Use——（为将来使用保留）WRN_FLOW_TOO_LO Coolant Flow Is Below Warning Level——（冷却水流量低报警）WRN_CDRH_FAIL CDRH Indicator Light Has Failed——（CDRH指示等出错）WRN_TEMP_H2O_IN Coolant Inlet Temperature has Exceeded Warning Level——（冷却水温度报警）WRN_TEMP_SHTR_MIR_1 Shutter 1 Mirror Temperature Has Exceeded Warning Level——（光闸反射镜1温度报警）WRN_TMEP_BEAM_DMP_1 Shutter 1 Beam Dump Temperature Has Exceeded Warning Level——（Shutter Beam Dump1温度报警）WRN_TEMP_SHTR_MIR_2 Shutter 2 Mirror Temperature Has Exceeded Warning Level (Dual Beam Lasers Only) ——（反射镜2温度报警）WRN_TMEP_BEAM_DMP_2 Shutter 2 Beam Dump Temperature Has Exceeded Warning Level (Dual Beam Lasers Only) ——（Shutter Beam Dump2温度报警）WRN_TEMP_TRB_1_CASE Turbine 1 Housing Temperature Has Exceeded Warning Level——（涡轮机1机体温度报警）WRN_TEMP_TRB_1_BRNG_A Turbine 1 Bearing A Temperature Has Exceeded Warning Level——（涡轮机1轴承A温度报警）WRN_TEMP_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Has Exceeded Warning Level——（涡轮机1轴承B温度报警）WRN_TEMP_TRB_2_CASE Turbine 2 Housing Temperature Has ExceededWarning Level——（涡轮机2机体温度报警）WRN_TEMP_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Has Exceeded Warning Level——（涡轮机2轴承A温度报警）WRN_TEMP_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Has Exceeded Warning Level——（涡轮机2轴承B温度报警）WRN_TEMP_TRB_3_CASE Turbine 3 Housing Temperature Has Exceeded Warning Level——（涡轮机3机体温度报警）WRN_TEMP_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Has Exceeded Warning Level——（涡轮机3轴承A温度报警）WRN_TEMP_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Has Exceeded Warning Level——（涡轮机3轴承B温度报警）WRN_TEMP_RESONATOR_GAS Resonator Gas Temperature Has Exceeded The WarningLevel——（谐振腔气体温度报警）WRN_TEMP_MODULATOR_OIL Modulator Oil Temperature Has Exceeded Warning Level (Only on Lasers that are Equipped with Tube Type HVPS) ——（油箱温度）WRN_SNR_COOLANT_IN CoolantTemperature Sensor Has Failed——（冷却水温度传感器温度错误）WRN_SNR_SHUTTER_MIR_1 Shutter1 Mirror Temperature Sensor Has Failed——（光闸反射镜1温度传感器错误）WRN_SNR_BEAM_DUMP_1 Shutter 1 Beam Dump Temperature Sensor Has Failed——（Shutter Beam Dump1温度传感器错误）WRN_SNR_SHUTTER_MIR_2 Shutter 2 Mirror Temperature Sensor Has Failed(Dual Beam Lasers Only) ——（光闸反射镜2温度传感器错误）WRN_SNR_BEAM_DUMP_2 Shutter 2 Beam Dump Temperature Sensor Has Failed(Dual Beam Lasers Only) ——（Shutter Beam Dump2温度传感器错误）WRN_SNR_TRB_1_CASE Turbine 1 Case Temperature Sensor Has Failed——（涡轮机1温度传感器错误）WRN_SNR_TRB_1_BRNG_A Turbine 1 Bearing A Temperature Sensor Has Failed——（涡轮机1轴承A温度温度传感器错误）WRN_SNR_TRB_1_BRNG_B Turbine 1 Bearing B Temperature Sensor Has Failed——（涡轮机1轴承B温度传感器错误）WRN_SNR_TRB_2_CASE Turbine 2 Case Temperature Sensor Has Failed——（涡轮机2温度传感器错误）WRN_SNR_TRB_2_BRNG_A Turbine 2 Bearing A Temperature Sensor Has Failed——（涡轮机2轴承A温度温度传感器错误）WRN_SNR_TRB_2_BRNG_B Turbine 2 Bearing B Temperature Sensor Has Failed——（涡轮机2轴承B温度传感器错误）WRN_SNR_TRB_3_CASE Turbine 3 Case Temperature Sensor Has Failed——（涡轮风机3温度传感器错误）WRN_SNR_TRB_3_BRNG_A Turbine 3 Bearing A Temperature Sensor Has Failed——（涡轮机3轴承A温度温度传感器错误）WRN_SNR_TRB_3_BRNG_B Turbine 3 Bearing B Temperature Sensor Has Failed——（涡轮机3轴承B温度传感器错误）WRN_SNR_MOD_OIL Modulator Oil Temperature Sensor HasFailed(Only on Lasers that are Equipped with Tube Type HVPS) ——（油箱温度传感器错误）WRN_HE_LO Helium/Premix Inlet Pressure is Below Fault Level ——（氦气压力报警）WRN_CO2_LO CO2 Inlet Pressure is Below Fault Level——（二氧化碳压力报警）WRN_N2_LO Nitrogen Inlet Pressure is Below Fault Level——（氮气压力报警）WRN_AIR_LO Air Purge Inlet Pressure is Below Fault Level——（空气压力报警）WRN_INV_FAULT Frequency Inverter is in Fault State During PUMPDOWN Sequence. ——（回抽时变频器错误）WRN_HVPS_FAULT High V oltage power supply is in a faulted condition. ——（高压电源错误）WRN_SHUTTER _1_FAULT High Voltage Has Been Initiated With Shutter 1 In Fault State——（高压启动后光闸1错误）WRN_SHUTTER _2_FAULT High Voltage Has Been Initiated With Shutter 2 In Fault State——（高压启动后光闸2错误）WRN _VP_REQ _SERVICE Vacuum Pump Service Required(Based on Timer Hours Log) ——（真空泵维护）WRN _TRB_1_REQ _SERVICE Turbine 1 Service Required(Based on Timer Hours Log) ——（涡轮1维护）WRN _TRB_2_REQ _SERVICE Turbine 2 Service Required(Based on Timer Hours Log) ——（涡轮2维护）WRN _TRB_3_REQ _SERVICE Turbine 3 Service Required(Based on Timer Hours Log) ——（涡轮3维护）WRN_HV_INTERLOCK HV Interlock has not been satisfied after “Compressor On” state has been initiated.——（涡轮机启动后门锁联锁保护）WRN_SHUTTER_1_INTERLOCK Safety Relay “OK’ or interlock signal is not satisfied for SHUTTER 1——（）WRN_SHUTTER_2_INTERLOCK Safety Relay “OK’ or interlock signal is no t satisfied for SHUTTER 2——（）WRN_DATA_W ARMUP Warm up routine data file is corrupted. ——（正常暖机数据损坏）WRN_DATA_HOURMETER Hour Meter data file is not valid. ——（记时表数据无效）WRN_RESERVED_52 Reserved for Future Use——（为将来使用保留）WRN_RESERVED_53 Reserved for Future Use——（为将来使用保留）WRN_RESERVED_54 Reserved for Future Use——（为将来使用保留）WRN_RESERVED_55 Reserved for Future Use——（为将来使用保留）。

通快激光报警记录
通快激光报警记录
1.80100101：切割气压低。

2.80100102：在距离误差控制系统，解决：按启动键。

3.80100109：切割头位置不正确，切割头碰撞后，复位位置不正确造成切割时带横向吹气就报警。

4.80110050：切割器压低或阀门及过滤有问题。

5.80130009：自动循环的托盘更换不能成交。

解决办法：拉动链条恢复PA轴的值。

6.80130230：托盘升降油缸偏，造成接近开关虚接或接近开关的感应距离大、小。

7.80130240：有7项原因造成托盘报警
8.80102524：安全门未关好。

9.07000013：移动X轴工作响了慢跑模式，解决：把速度百分比调高。

10.07110140：配电箱设定温度太低或太高。

11.07111286：安全门未关好。

12.07111296：左侧激光门未关好
13. 00070821激光技术据的硬盘使能有问题，喷嘴离板材太近工艺不正确。

14. 7193001：切割头撞解决办法：重新安装切割头。

15. 7192008：水压不正常。

解决办法：调节到正常压力。

（机床后面，后头）
16..7115029：纵向输送带故障。

（电机过载、测量开关已触发）。

激光切割报警代码007（最新版）目录1.激光切割报警代码 007 概述2.激光切割报警代码 007 的原因3.解决激光切割报警代码 007 的方法4.预防激光切割报警代码 007 的措施正文一、激光切割报警代码 007 概述激光切割报警代码 007 是指在激光切割过程中，设备出现故障或异常情况时，系统会自动触发报警，并在显示屏上显示“007”这一代码。

这种现象通常意味着设备运行出现异常，需要及时进行排查和处理，以保证激光切割过程的正常进行。

二、激光切割报警代码 007 的原因激光切割报警代码 007 的出现可能是由多种原因导致的，以下列举了几种常见的原因：1.设备故障：激光切割设备在使用过程中可能出现故障，导致报警代码 007 的出现。

例如，激光发生器、切割头、机床等部件的损坏都可能引发该问题。

2.切割气体不足：激光切割过程中需要使用切割气体来冷却激光切割头并保护切割区域。

如果切割气体供应不足，可能导致报警代码 007 的出现。

3.切割头损坏：切割头在切割过程中受到高温和压力的影响，可能出现损坏。

切割头的损坏会影响切割质量，进而导致报警代码 007 的出现。

4.系统参数设置不当：如果激光切割设备的系统参数设置不合理，也可能导致报警代码 007 的出现。

例如，切割速度过快、激光功率设置过高等都可能引发该问题。

三、解决激光切割报警代码 007 的方法针对激光切割报警代码 007，可以采取以下措施进行解决：1.检查设备故障：发现报警代码 007 后，首先要检查激光切割设备各部件是否存在故障，如有故障应及时进行维修或更换。

2.确保切割气体充足：检查切割气体供应是否充足，如果不足，应立即添加切割气体，保证供应充足。

3.更换切割头：如果切割头损坏，应及时更换新的切割头，以保证切割质量。

4.调整系统参数：合理调整激光切割设备的系统参数，如切割速度、激光功率等，避免参数设置不当导致的报警代码 007。

四、预防激光切割报警代码 007 的措施为了预防激光切割报警代码 007 的出现，可以采取以下措施：1.定期维护设备：对激光切割设备进行定期检查和维护，确保设备运行良好，避免因设备故障导致的报警代码 007。
