DSP系统概述

DSP的基本原理及应用1. 什么是DSPDSP（Digital Signal Processing，数字信号处理）是一种将模拟信号经过一系列数字化处理的技术。

通过在计算机或专用数字处理设备上执行数学运算来改变、分析和合成信号的特性。

DSP可以应用于音频、视频、图像、通信等领域。

2. DSP的基本原理DSP的基本原理可以总结为以下几个方面：2.1 采样和量化采样是将模拟信号转换为离散的数字信号。

它通过以一定的频率对连续时间的信号进行采集，得到一系列的采样值。

量化是将采样值进行离散化，将其映射到固定的取值集合中。

采样和量化可以通过模拟到数字转换器（ADC）实现。

2.2 数字滤波数字滤波是对信号进行滤波处理，去除不需要的频段或加强感兴趣的频段。

滤波可以通过滤波器实现，常见的滤波器包括低通滤波器、高通滤波器、带通滤波器等。

数字滤波可以采用有限长冲激响应（FIR）滤波器或无限长冲激响应（IIR）滤波器。

2.3 数字信号分析数字信号分析是对信号进行频域或时域分析来提取信号的特性。

常见的数字信号分析方法包括傅里叶变换、小波变换、自相关函数、互相关函数等。

这些方法可以用于频谱分析、频率测量、信号检测等。

2.4 数字信号合成数字信号合成是根据已有的信号特性来生成新的信号。

这可以通过重采样、插值、混响、去噪、音频合成等方法实现。

数字信号合成在音频合成、图像合成、视频合成等领域有着广泛的应用。

3. DSP的应用领域DSP在各个领域都有广泛的应用，下面列举了几个主要的应用领域：3.1 音频处理DSP在音频处理中有着重要的应用，可用于音频混响、音频降噪、音频均衡器、音频效果器等方面。

例如，通过数字滤波可以实现对音频信号的降噪处理，通过数字信号合成可以实现对音频信号的合成。

3.2 视频处理DSP在视频处理中也有较多的应用，可用于图像增强、图像分割、视频编解码等方面。

例如，通过数字滤波可以实现对视频信号的去噪处理，通过数字信号合成可以实现对视频信号的合成。

DSP原理与应用技术-考试知识点总结第一章1、DSP系统的组成：由控制处理器、DSPs、输入/输出接口、存储器、数据传输网络构成。

P2图1-1-12、TMS320系列DSPs芯片的基本特点：XXX结构、流水线操作、专用的硬件乘法器、特殊的DSP指令、快速的指令周期。

3、XXX结构：是一种将程序指令储存和数据储存分开的储存器结构。

特点：并行结构体系，是将程序和数据存储在不同的存储空间中，即程序存储器和数据存储器是两个相互独立的存储器，每个存储器独立编址，独立访问。

系统中设置了程序和数据两条总线，使数据吞吐率提高一倍。

4、TMS320系列在XXX结构之上DSPs芯片的改进：（1）允许数据存放在程序存储器中，并被算数运算指令直接使用，增强芯片灵活性（2）指令储存在高速缓冲器中，执行指令时，不需要再从存储器中读取指令，节约了一个指令周期的时间。

5、XXX结构：将指令、数据、地址存储在同一存储器中，统一编址，依靠指令计数器提供的地址来区分是指令、数据还是地址，取指令和去数据都访问同一存储器，数据吞吐率低。

6、流水线操作：TMS320F2812采用8级流水线，处理器可以并行处理2-8条指令，每条指令处于流水线的不同阶段。

解释：在4级流水线操作中。

取指令、指令译码、读操作数、执行操作可独立地处理，执行完全重叠。

在每个指令周期内，4条不同的指令都处于激活状态，每条指令处于不同的操作阶段。

7、定点DSPs芯片：定点格式工作的DSPs芯片。

浮点DSPs芯片：浮点格式工作的DSPs芯片。

（定点DSPs可以浮点运算，但是要用软件。

浮点DSPs 用硬件就可以）8、DSPs芯片的运算速度衡量标准：指令周期（执行一条指令所需时间）、MAC时间（一次乘法和加法的时间）、FFT执行时间（傅立叶运算时间）、MIPS（每秒执行百万条指令）、MOPS（每秒执行百万次操作）、MFLOPS （每秒执行百万次浮点操作）、BOPS（每秒十亿次操作）。

DSP与FPGA实时信号处理系统介绍DSP（Digital Signal Processor）是一种专门用于数字信号处理的处理器，它可以高效地执行各种数字信号处理算法。

DSP的特点是具有高速运算能力、优化的指令集和丰富的并行功能，使得它能够在实时性要求较高的信号处理任务中发挥重要作用。

DSP的应用非常广泛，包括音频信号处理、图像处理、通信系统等。

在音频信号处理中，DSP可以通过滤波器等算法实现音频的均衡、去噪和音效处理等；在图像处理中，DSP可以实现图像的增强、去噪和边缘检测等算法；在通信系统中，DSP可以实现调制解调、编码解码和信号重构等功能。

DSP在实时信号处理系统中起着关键的作用。

它可以通过硬件电路实现各种滤波、变换等算法，实现信号的实时处理。

而且，由于DSP具有较高的计算能力和运算速度，可以满足实时性要求较高的信号处理任务。

FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它可以根据用户的需要重新实现硬件电路功能。

FPGA的特点是具有灵活的编程性能和较高的并行计算能力，使得它能够高效地实现各种数字信号处理算法。

FPGA的应用范围广泛，包括图像处理、音频处理、视频处理、通信系统等。

在图像处理中，FPGA可以实现图像的分割、边缘检测和图像增强等功能；在音频处理中，FPGA可以实现音频的压缩、解码和音效处理等功能；在通信系统中，FPGA可以实现调制解调、协议处理和信号重构等功能。

FPGA在实时信号处理系统中具有重要作用。

它可以通过重新编程硬件电路，实现各种算法的并行运算，从而提高信号处理的速度和效率。

此外，FPGA还可以与其他硬件设备配合使用，如ADC（Analog-to-Digital Converter）和DAC（Digital-to-Analog Converter），实现信号的输入和输出。

DSP与FPGA在实时信号处理系统中可以相互配合使用。

DSP可以负责实现一些复杂的算法，如滤波器、变换和编码解码等，而FPGA可以负责实现并行计算和硬件电路的实现。

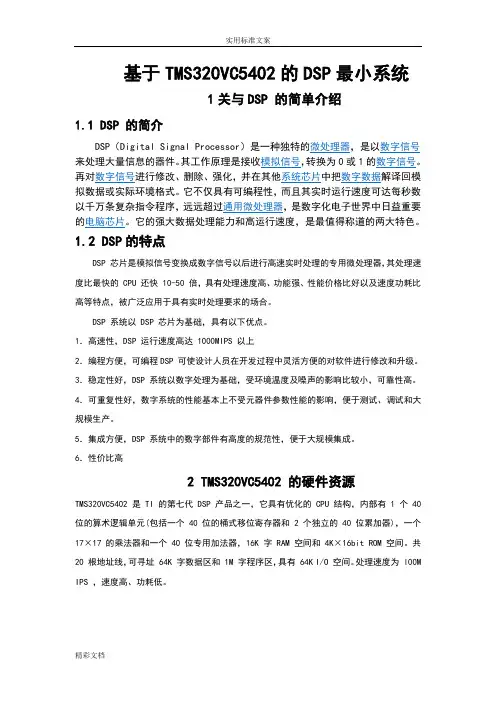

基于TMS320VC5402的DSP最小系统1关与DSP 的简单介绍1.1 DSP 的简介1.2 DSP的特点DSP 芯片是模拟信号变换成数字信号以后进行高速实时处理的专用微处理器，其处理速度比最快的 CPU 还快 10-50 倍，具有处理速度高、功能强、性能价格比好以及速度功耗比高等特点，被广泛应用于具有实时处理要求的场合。

DSP 系统以 DSP 芯片为基础，具有以下优点。

1．高速性，DSP 运行速度高达 1000MIPS 以上2．编程方便，可编程DSP 可使设计人员在开发过程中灵活方便的对软件进行修改和升级。

3．稳定性好，DSP 系统以数字处理为基础，受环境温度及噪声的影响比较小，可靠性高。

4．可重复性好，数字系统的性能基本上不受元器件参数性能的影响，便于测试、调试和大规模生产。

5．集成方便，DSP 系统中的数字部件有高度的规范性，便于大规模集成。

6．性价比高2 TMS320VC5402 的硬件资源TMS320VC5402 是 TI 的第七代 DSP 产品之一，它具有优化的 CPU 结构，内部有 1 个 40 位的算术逻辑单元(包括一个 40 位的桶式移位寄存器和 2 个独立的 40 位累加器)，一个17×17 的乘法器和一个 40 位专用加法器，16K 字 RAM 空间和 4K×16bit ROM 空间。

共20 根地址线，可寻址 64K 字数据区和 1M 字程序区，具有 64K I/O 空间。

处理速度为 l00M IPS ，速度高、功耗低。

TMS320VC5402 采用修正的哈佛结构和 8 总线结构(4 条程序/数据总线和 4条地址总线)，以提高运算速度和灵活性。

在严格的哈佛结构中，程序存储器和数据存储器分别设在两个存储空间，这样，就允许取址和执行操作完全重叠。

修正的哈佛结构中，允许在程序和数据空间之间传送数据，从而使处理器具有在单个周期内同时执行算术运算、逻辑运算、位操作、乘法累加运算以及访问程序和数据存储器的强大功能。

DSP-起始篇数字信号处理（Digital Signal Processing，简称DSP）是一门涉及许多学科而又广泛应用于许多领域的新兴学科。

20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。

在过去的二十多年时间里，数字信号处理已经在通信等领域得到极为广泛的应用。

数字信号处理是利用计算机或专用处理设备，以数字形式对信号进行采集、变换、滤波、估值、增强、压缩、识别等处理，以得到符合人们需要的信号形式。

数字信号处理是围绕着数字信号处理的理论、实现和应用等几个方面发展起来的。

数字信号处理在理论上的发展推动了数字信号处理应用的发展。

反过来，数字信号处理的应用又促进了数字信号处理理论的提高。

而数字信号处理的实现则是理论和应用之间的桥梁。

数字信号处理是以众多学科为理论基础的，它所涉及的范围极其广泛。

例如，在数学领域，微积分、概率统计、随机过程、数值分析等都是数字信号处理的基本工具，与网络理论、信号与系统、控制论、通信理论、故障诊断等也密切相关。

近来新兴的一些学科，如人工智能、模式识别、神经网络等，都与数字信号处理密不可分。

可以说，数字信号处理是把许多经典的理论体系作为自己的理论基础，同时又使自己成为一系列新兴学科的理论基础。

世界上第一个单片DSP 芯片应当是1978年AMI公司发布的S2811，1979年美国Intel公司发布的商用可编程器件2920是DSP芯片的一个主要里程碑。

这两种芯片内部都没有现代DSP芯片所必须有的单周期乘法器。

1980 年，日本NEC 公司推出的μP D7720是第一个具有乘法器的商用DSP 芯片。

在这之后，最成功的DSP 芯片当数美国德州仪器公司（Texas Instruments，简称TI）的一系列产品。

TI 公司在1982年成功推出其第一代DSP 芯片TMS32010及其系列产品TMS32011、TMS320C10/C1 4/C15/C16/C17等，之后相继推出了第二代DSP芯片TMS32020、TMS320C25/C26/C28，第三代DSP 芯片TMS320C30/C31/C32，第四代DSP芯片TMS320C40/C44，第五代DSP 芯片TMS320C5X/C54 X，第二代DSP芯片的改进型TMS320C2XX，集多片DSP芯片于一体的高性能DSP芯片TMS320C8X 以及目前速度最快的第六代DSP芯片TMS320C62X/C67X等。

1、简述DSP系统的构成和工作过程。

答：DSP系统的构成：一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等。

DSP系统的工作过程：①将输入信号x(t)经过抗混叠滤波，滤掉高于折叠频率的分量，以防止信号频谱的混叠。

②经过采样和A/D转换器，将滤波后的信号转换为数字信号x(n)。

③数字信号处理器对x(n)进行处理，得数字信号y(n)。

④经D/A转换器，将y(n)转换成模拟信号；⑤经低通滤波器，滤除高频分量，得到平滑的模拟信号y(t)。

2、简述DSP系统的设计步骤。

答：①明确设计任务，确定设计目标。

②算法模拟，确定性能指令。

③选择DSP芯片和外围芯片。

④设计实时的DSP芯片系统。

⑤硬件和软件调试。

⑥系统集成和测试3、TMS320C54X芯片的基本结构都包括哪些部分？答：①中央处理器②内部总线结构③特殊功能寄存器④数据存储器RAM⑤程序存储器ROM⑥I/O口⑦串行口⑧主机接口HPI⑨定时器⑩中断系统4、TMS320C54X芯片的CPU主要由哪几部分组成？答：①40位的算术运算逻辑单元（ALU）。

②2个40位的累加器（ACCA、ACCB）。

③1 个运行-16至31位的桶形移位寄存器。

④17×17位的乘法器和40位加法器构成的乘法器-加法器单元（MAC）。

⑤比较、选择、存储单元（CSSU）。

⑥指令编码器。

⑦CPU状态和控制寄存器。

0、TMS320VC5402共有多少可屏蔽中断？它们分别是什么？RS和NMI属于哪一类中断源？答：TMS320VC5402有13个可屏蔽中断，RS和NMI属于外部硬件中断1.‘C54参数指令周期：即执行一条指令所需的时间，通常以ns（纳秒）为单位.MAC时间：即完成一次乘法-累加运算所需要的时间。

FFT执行时间：即运行一个N点FFT程序所需的时间MIPS：即每秒执行百万条指令；MOPS：即每秒执行百万次操作；MFLOPS：即每秒执行百万次浮点操作；BOPS：即每秒执行十亿次操作。

dsp的原理及应用
DSP（数字信号处理）是一种通过对数字信号进行采样和处理
来实现信号分析、处理和合成的技术。

原理:
1. 采样：将连续时间的模拟信号转换为离散时间的数字信号。

通过对模拟信号进行周期性采样，得到一系列等距离的采样点。

2. 数字化：将采样得到的模拟信号转换为数字信号。

使用模数转换器（ADC）将模拟信号转换为二进制数据，以便计算机
进行处理。

3. 数字信号处理算法：采用数学算法对数字信号进行处理。

这些算法可以对信号进行滤波、傅里叶变换、时域分析、频域分析和图像处理等操作。

4. 数字合成：通过合成器件，将处理后的数字信号重新转换为模拟信号，以供人们感知和使用。

应用:
1. 通信系统：DSP可用于数字调制解调、信号编解码、误码
纠正和信道均衡等任务，提高通信质量和容量。

2. 音频处理：DSP可应用于音频信号的滤波、均衡、增益控制、混响和音效等处理，提高音频品质。

3. 图像处理：DSP用于静态图像和视频图像的去噪、锐化、
边缘检测、图像压缩和图像识别等处理。

4. 生物医学信号处理：DSP可应用于心电图分析、脑电图分析、正电子断层扫描等生物医学信号的提取和处理。

5. 雷达和信号处理：DSP可用于雷达信号的滤波、目标检测、目标跟踪和雷达成像等应用。

6. 控制系统：DSP可用于控制系统中的信号采样、滤波、控制算法实现和系统建模等任务。

通过DSP的应用，可以实现信号的高效处理、精确分析和准确合成，广泛应用于通信、音频、图像、医学、雷达和控制等领域，提升了信号处理的效率和准确性。
