自动控制原理 实验一 控制系统的电子模拟实验

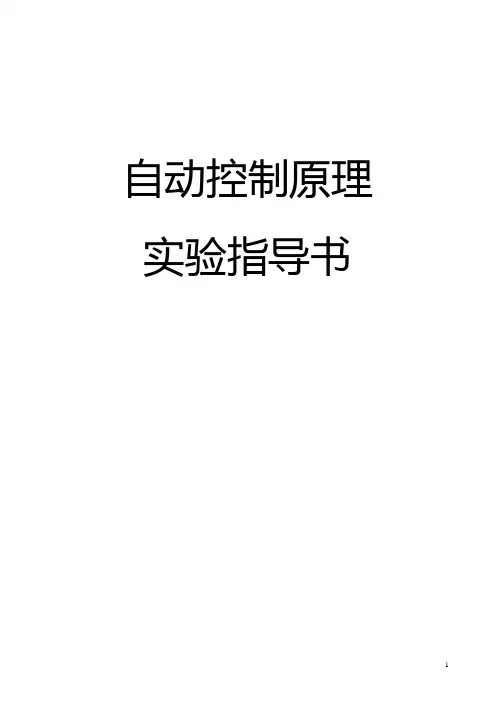

自动控制原理实验指导书实验一 控制系统典型环节的模拟一、 实验目的1、掌握用运放组成控制系统典型环节的电子电路2、测量典型环节的阶跃响应曲线3、通过实验了解典型环节中参数的变化对输出动态性能的影响 二、 实验仪器1、自控原理电子模拟实验箱一台2、电脑一台（虚拟示波器）3、万用表一只 三、 实验原理以运算放大器为核心元件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节，如图1-1所示。

图中Z1和Z2为复数阻抗，它们都是由R 、C 构成。

基于图中A 点的电位为虚地，略去流入运放的电流，则由图1-1得：120)(Z ZU U s G i =-= （1）由上式可求得由下列模拟电路组成的典型环节的 传递函数及其单位阶跃响应。

1、比例环节比例环节的模拟电路如图1-2所示：图1-1、运放的反馈连接1212)(R R Z Z s G ==（2）图1-2 比例环节取参考值K R 1001=，K R 2002=；或其它的阻值。

2、惯性环节惯性环节的模拟电路如图1-3所示：111/1/)(21212212+=+∙=+==TS KCS R R R R CS R CSR Z Z s G （3）图1-3 惯性环节取参考值K R 1001=，K R 1002=，uF C 1=。

3、积分环节积分环节的模拟电路如图1-4所示：TSRCS R CS Z Z s G 111)(12==== （4）图1-4 积分环节取参考值K R 200=，uF C 1=。

4、比例积分环节积分环节的模拟电路如图1-5所示：)11()11(11/1)(2212112121212ST K CS R R R CS R R R CS R CS R R CS R Z Z s G +=+∙=+=+=+==（5）图1-5 比例积分环节取参考值K R 2001=，K R 4002=，uF C 1=。

5、比例微分环节比例微分环节的模拟电路如图1-6所示：)1()1(/1/)(112111212+=+∙=+==S T K CS R R RCS R CS R R Z Z s G D （6）取参考值K R 2001=，K R 2002=，uF C 1.0=。

实验一 典型环节的电路模拟与软件仿真一、实验目的1.熟悉THSSC-4型信号与系统·控制理论·计算机控制技术实验箱及上位机软件的使用；2.熟悉各典型环节的阶跃响应特性及其电路模拟；3.测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。

二、实验设备1.THSSC-4型信号与系统·控制理论·计算机控制技术实验箱；2.PC 机一台(含上位机软件)、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线；3.双踪慢扫描示波器一台(可选)； 三、实验内容1.设计并组建各典型环节的模拟电路；2.测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响；3.在上位机仿真界面上，填入各典型环节数学模型的实际参数，据此完成它们对阶跃响应的软件仿真，并与模拟电路测试的结果相比较。

四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成。

熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析是十分有益的。

本实验中的典型环节都是以运放为核心元件构成，其原理框图 如图1-1所示。

图中Z 1和Z 2表示由R 、C 构成的复数阻抗。

1.比例（P ）环节 图1-1比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化。

它的传递函数与方框图分别为：K S U S U S G i O ==)()()(当U i (S)输入端输入一个单位阶跃信号，且比例系数为K 时的响应曲线如图1-2所示。

图1-22.积分（I ）环节积分环节的输出量与其输入量对时间的积分成正比。

它的传递函数与方框图分别为：TsS U S U s G i O 1)()()(==设U i (S)为一单位阶跃信号，当积分系数为T 时的响应曲线如图1-3所示。

图1-33.比例积分(PI)环节比例积分环节的传递函数与方框图分别为：)11(11)()()(21211212CSR R R CS R R R CS R CS R S U S U s G i O +=+=+==其中T=R 2C ，K=R 2/R 1设U i (S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T 时的PI 输出响应曲线。

本科实验报告课程名称：自动控制原理实验姓名：学院(系)：专业：控制学号：指导教师：浙江大学实验报告实验项目名称：控制系统典型环节的模拟同组学生姓名：实验地点：月牙楼301实验日期：一、实验目的1) 熟悉超低频扫描示波器的使用方法2) 掌握用运放组成控制系统典型环节的电子电路3) 测量典型环节的阶跃响应曲线4) 通过实验了解典型环节中参数的变化对输出动态性能的影响二、实验仪器1) 控制理论电子模拟实验箱一台2) 超低频慢扫描示波器一台3) 万用表一只三、实验原理以运算放大器为核心原件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节1) 比例环节2) 惯性环节3) 积分环节4) 比例微分环节（PD）5) 比例积分环节四、按所设计的电路原理图接线，并在各电路的输入端输入阶跃信号，在电路的输出端观察并记录其单位阶跃响应的输出波形。

（1）比例电路波形图G(s)=1G(s)=2(2) 惯性环节，G1(s) =1/(s+1)G (s) =1/（0.5s+1）3) 积分环节 G (s) =1/sG (s) =1/(0.5s)(4)比例微分G (s) =2+sG (s) =1+2s5) 比例积分环节（PI）G (s) =1+1/sG (s) =2（1+1/2s）1、比例环节：输出量不失真，无惯性地跟着输入量变化，而且两者成比例关系；2、惯性环节：由于惯性环节中含有一个储能原件，当输入量突然变化时，输出量不能跟着变化，而是按指数规律变化；3、积分环节：只要有一个恒定的输入量作用于积分环节，其输出量就与时间成正比地无限增加。

(输出量取决于输入量对时间的积累,输入量作用一段时间后,即使输入量变化,输出量仍会保持在已达到的数值)；4、微分环节：理想微分环节的输出与输入量的变化速度成正比，在阶跃输入作用下的输出响应为一理想脉冲（实际上无法实现）。

五、实验思考题1、用运算放大器模拟典型环节时，其传递函数是在哪两个假设条件下近似导出来的？答：①假定运放具有理想特性，即满足“虚短”“虚断”特性②运放的静态量为零，个输入量、输出量和反馈量都可以用瞬时值表示其动态变化。

自动控制原理实验报告院（系）：能源与环境学院专业：热能与动力工程姓名：周宇盛学号： 03010130 同组人员：王琪耀马晓飞实验时间： 2012 年 10 月 23 日实验名称：典型环节的电路模拟一、实验目的1. 熟悉THBDC-1型信号与系统·控制理论及计算机控制技术实验平台及上位机软件的使用；2. 熟悉各典型环节的阶跃响应特性及其电路模拟；3. 测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。

二、实验设备1. THBDC-1型控制理论·计算机控制技术实验平台；2. PC机一台(含上位机软件)、数据采集卡、37针通信线1根、16芯数据排线、采接卡接口线；三、实验内容1. 设计并组建各典型环节的模拟电路；2. 测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响；一、各典型环节电路图1. 比例（P ）环节根据比例环节的方框图，选择实验台上的通用电路单元设计并组建相应的模拟电路，如下图所示。

图中后一个单元为反相器，其中R 0=200K 。

若比例系数K=1时，电路中的参数取：R 1=100K ，R 2=100K 。

若比例系数K=2时，电路中的参数取：R 1=100K ，R 2=200K 。

2. 积分（I ）环节根据积分环节的方框图，选择实验台上的通用电路单元设计并组建相应的模拟电路，如下图所示。

图中后一个单元为反相器，其中R 0=200K 。

若积分时间常数T=1S 时，电路中的参数取：R=100K ，C=10uF(T=RC=100K ×10uF=1)； 若积分时间常数T=时，电路中的参数取：R=100K ，C=1uF(T=RC=100K ×1uF=；3. 比例积分(PI)环节根据比例积分环节的方框图，选择实验台上的通用电路单元设计并组建相应的模拟电路，如下图所示。

图中后一个单元为反相器，其中R 0=200K 。

若取比例系数K=1、积分时间常数T=1S 时，电路中的参数取：R 1=100K ，R 2=100K ，C=10uF(K= R 2/ R 1=1,T=R 1C=100K ×10uF=1)；若取比例系数K=1、积分时间常数T=时，电路中的参数取：R 1=100K ，R 2=100K ，C=1uF(K= R 2/ R 1=1,T=R 1C=100K ×1uF=。

实验一 典型环节的电路模拟一、实验目的1．熟悉THKKL-5型 控制理论·计算机控制技术实验箱及“THKKL-5”软件的使用； 2．熟悉各典型环节的阶跃响应特性及其电路模拟；3．测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。

二、实验设备1．THKKL-5型 控制理论·计算机控制技术实验箱；2．PC 机一台(含“THKKL-5”软件)、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线。

三、实验内容1．设计并组建各典型环节的模拟电路；2．测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响。

四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成。

熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析十分有益。

本实验中的典型环节都是以运放为核心元件构成，其原理框图 如图1-1所示。

图中Z 1和Z 2表示由R 、C 构成的复数阻抗。

1．比例（P ）环节比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化。

图1-1 它的传递函数与方框图分别为：KS U S U S G i O ==)()()(当U i (S)输入端输入一个单位阶跃信号，且比例系数为K 时的响应曲线如图1-2所示。

2．积分（I ）环节 图1-2积分环节的输出量与其输入量对时间的积分成正比。

它的传递函数与方框图分别为：设U i (S)为一单位阶跃信号，当积分系数为T 时的响应曲线如图1-3所示。

TsS U S Us G i O1)()()(==图1-33．比例积分(PI)环节比例积分环节的传递函数与方框图分别为：)11(11)()()(21211212CSR R R CSR R R CSR CS R S U S U s G i O +=+=+==其中T=R 2C ，K=R 2/R 1设U i (S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T 时的PI 输出响应曲线。

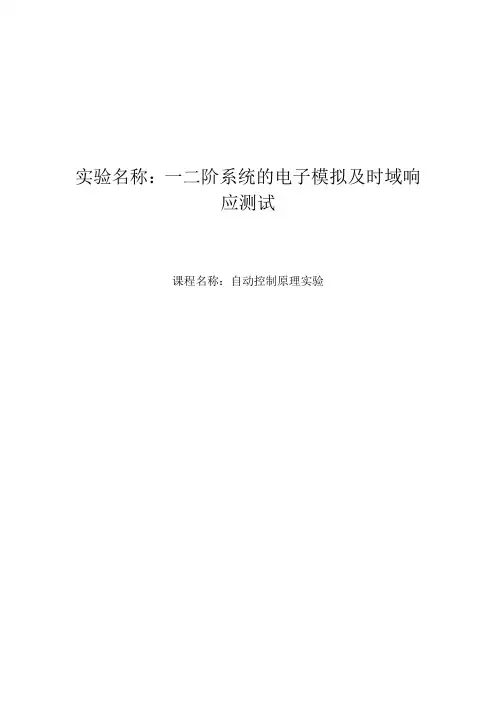

实验名称：一二阶系统的电子模拟及时域响应测试课程名称：自动控制原理实验目录（一）实验目的 (3)（二）实验内容 (3)（三）实验设备 (3)（四）实验原理 (3)（五）一阶系统实验结果 (3)（六）一阶系统实验数据记录及分析 (7)（七）二阶系统实验结果记录 (8)（八）二阶系统实验数据记录及分析 (11)（九）实验总结及感想............................................................................错误!未定义书签。

图片目录图片1 一阶模拟运算电路 (3)图片2 二阶模拟运算电路 (3)图片3 T=0.25仿真图形 (4)图片4 T=0.25测试图形 (4)图片5 T=0.5仿真图形 (5)图片6 T=0.5测试图形 (5)图片7 T=1仿真图形 (6)图片8 T=1测试图形 (6)图片9 ζ=0.25s仿真图形 (8)图片10 ζ=0.25s测试图形 (8)图片11 ζ=0.5s仿真图形 (9)图片12 ζ=0.5s测试图形 (9)图片13 ζ=0.8s仿真图形 (10)图片14 ζ=0.8s测试图形 (10)图片15 ζ=1s仿真图形 (11)图片16 ζ=1s测试图形 (11)表格目录表格1 一阶系统实验结果 (7)表格2 二阶系统实验结果 (11)一二阶系统的电子模拟及时域响应测试（一）实验目的1.了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。

2.学习在电子模拟机上建立典型环节系统模型的方法。

3.学习阶跃响应的测试方法。

（二）实验内容1.建立一阶系统的电子模型,观测并记录在不同时间常数T时的跃响应曲线,并测定其过渡过程时间TS。

2.建立二阶系统的电子模型,观测并记录在不同阻尼比ζ时的跃响应曲线,并测定其超调量σ%及过渡过程时间TS。

（三）实验设备HHMN电子模拟机，实验用电脑，数字万用表（四）实验原理一阶系统：在实验中取不同的时间常数T，由模拟运算电路，可得到不同时间常数下阶跃响应曲线及不同的过渡时间。

验证性实验实验一典型环节的电路模拟与软件仿真研究一、实验目的1．通过实验熟悉并掌握实验装置和上位机软件的使用方法。

2．通过实验熟悉各种典型环节的传递函数及其特性，掌握电路模拟和软件仿真研究方法。

二、实验内容1．设计各种典型环节的模拟电路。

2．完成各种典型环节模拟电路的阶跃特性测试，并研究参数变化对典型环节阶跃特性的影响。

3．利用上位机界面上的软件仿真功能，完成各典型环节阶跃特性的软件仿真研究，并与电路模拟测试的结果作比较。

三、实验步骤1．熟悉实验箱，利用实验箱上的模拟电路单元，参考本实验附录设计并连接各种典型环节（包括比例、积分、比例积分、比例微分、比例积分微分以及惯性环节）的模拟电路。

注意实验前必须先将实验箱断电，再接线。

接线时要注意不同环节、不同测试信号对运放锁零的要求。

在输入阶跃信号时，除比例环节运放可不锁零（G可接-15V）也可锁零外，其余环节都需要考虑运放锁零。

2．利用实验设备完成各典型环节模拟电路的阶跃特性测试，并研究参数变化对典型环节阶跃特性的影响。

在熟悉上位机界面操作的基础上，充分利用上位机提供的虚拟示波器与信号发生器功能。

为了利用上位机提供的虚拟示波器与信号发生器功能，接线方式将不同于上述无上位机情况。

仍以比例环节为例，此时将Ui连到实验箱 U3单元的O1（D/A通道的输出端），将Uo 连到实验箱 U3单元的I1（A/D通道的输入端），将运放的锁零G连到实验箱 U3单元的G1（与O1同步），并连好U3单元至上位机的并口通信线。

接线完成，经检查无误，再给实验箱上电后，启动上位机程序，进入主界面。

界面上的操作步骤如下：①按通道接线情况完成“通道设置”:在界面左下方“通道设置”框内，“信号发生通道”选择“通道O1＃”，“采样通道X”选择“通道I1＃”，“采样通道Y”选择“不采集”。

②进行“系统连接”（见界面左下角），如连接正常即可按动态状态框内的提示（在界面正下方）“进入实验模式”；如连接失败，检查并口连线和实验箱电源后再连接，如再失败则请求指导教师帮助。

自动控制原理实验报告一、二阶系统的电子模拟及时域响应的动态测试学院姓名班级学号日期一、实验目的1. 了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。

2. 学习在电子模拟机上建立典型环节系统模型的方法。

3. 学习阶跃响应的测试方法。

二、实验内容1. 建立一阶系统的电子模型,观测并记录在不同时间常数T时的跃响应曲线,并测定其过渡过程时间Ts。

2. 建立二阶系统的电子模型,观测并记录在不同阻尼比ζ时的跃响应曲线,并测定其超调量σ%及过渡过程时间Ts。

三、实验原理1．一阶系统：系统传递函数为：∅(S)=C(S)R(S)=KTS+1模拟运算电路如图1- 1所示：图1- 1由图1-1得U0(S)U i(S)=R2/R1R2CS+1=KTS+1在实验当中始终取R2= R1，则K=1，T= R2C取不同的时间常数T分别为：0.25s、0.5s、1s2．二阶系统:其传递函数为：ϕ(S)=C(S)R(S)=ωn2S+2ζωn S+ωn令ωn=1弧度/秒，则系统结构如图1-2所示：图1-2根据结构图，建立的二阶系统模拟线路如图1-3所示：图1-3取R2C1=1 ，R3C2 =1，则R 4R 3=R 4C 2=12ξ及 ξ=12R 4C 2s T 理论及σ%理论由公式21-e %ξπξσ-=和）（8.05.3T ns <=ξξω及）（8.07.145.6T ns ≥-=ξωξ计算得到。

ζ取不同的值ζ=0.25 , ζ=0.5 , ζ=1，ζ=0.707四、实验步骤1. 确定已断开电子模拟机的电源，按照实验说明书的条件和要求，根据计算的电阻电容值，搭接模拟线路；2. 将系统输入端 与D/A1相连，将系统输出端 与A/D1相；3. 检查线路正确后，模拟机可通电；4. 双击桌面的“自控原理实验”图标后进入实验软件系统。

5. 在系统菜单中选择“项目”——“典型环节实验”；在弹出的对话框中阶跃信号幅值选1伏，单击按钮“硬件参数设置”，弹出“典型环节参数设置”对话框，采用默认值即可。

⾃动控制原理1实验指导书《⾃动控制原理Ⅰ》实验指导书2011年9⽉实验⼀典型环节及其阶跃响应⼀．实验⽬的1．学习构成典型环节的模拟电路。

2．熟悉各种典型环节的阶跃响应曲线，了解参数变化对典型环节动态特性的影响。

3．学会由阶跃响应曲线计算典型环节的传递函数。

4．掌握仿真分析软件multisim的使⽤。

⼆．物理模拟说明⽤电⼦线性运算放⼤器和各种反馈电路能够模拟线性系统典型环节。

同时，模拟典型环节是有条件的，即是将运算放⼤器视为满⾜以下条件的理想放⼤器：(1)输⼊阻抗为∞，进⼊运算放⼤器的电流为零，同时输出阻抗为零；(2)电压增益为∞；(3)通频带为∞；(4)输⼊与输出间呈线性特性．可是，实际运算放⼤器毕竟不是理想的；电⼦元件和电路仍然有惯性（尽管⾮常⼩）其通频带有限，并⾮达到∞，输⼊输出功率也是有限的；⼀般的运算放⼤器，在开环使⽤时，其通频带仅为10-100Hz，当将其接成K=1的⽐例器，其通频带也不过MHz左右。

所以，以线性运算放⼤器和各种反馈电路去模拟系统的各种线性和⾮线环节也不是⽆条件的，它仍然是在⼀定条件下，在⼀定程度上模拟出线性典型环节的特性，超出条件的范围和要求过份精确都是办不到的。

因此，需要说明以下⼏点事项：(1)⽤实际的运算放⼤器模拟线性系统各种典型环节都是有条件的近似关系，不可能得到理想化典型环节的特性。

其主要原因是：1实际运算放⼤器输出幅值受其电源所限，根本不可能达到∞，此即⾮线性影响；2实际运算放⼤器不是⽆惯性的。

尽管惯性很⼩，但通频带不会达到∞。

(2)实际运算放⼤器输出幅值受限的⾮线性因素对所有各种模拟环节都有影响，但情况迥异。

对⽐例环节、惯性环节、积分环节、⽐例积分环节和振荡环节，只要控制了输⼊量的⼤⼩或是输⼊量施加的时间长短(对于积分或⽐例积分环节），不使其输出在⼯作期间内达到最⾼饱和度，则⾮线性因素对上述环节特性的影响可以避免；但是⾮线性因素对模拟⽐例微分环节和微分环节的影响却⽆法避免。

实验一 典型环节的模拟研究一．实验目的：1、了解并掌握ACLS-1控制理论实验箱模拟电路的使用方法，掌握典型环节模拟电路的构成方法，培养学生实验技能。

2、熟悉各种典型环节的阶跃响应曲线。

3、了解参数变化对典型环节动态特性的影响。

二．实验要求：1、观测各种典型环节的阶跃响应曲线。

2、观测参数变化对典型环节阶跃响应的影响。

三．实验仪器：1、ACLS-1控制理论实验箱 一台2、超低频示波器 一台3、万用表 一块四．实验原理和电路：实验是利用运算放大器和其它元器件构成的网络来模拟各种典型环节，接线方法见附录一和ACLS-1控制理论实验箱原理图。

典型环节方块图及其模拟电路如下：1.比例（P）环节：i当输入为单位阶跃信号，即)(1)(t t U i =时，SS U i 1)(=。

则由式（1－1） 得到：SK S U o 1)(•=其传递函数为：TSS U S U i o 1)()(= （1－5）积分环节的模拟电路如图1-2B 所示。

积分环节接线图：把图1－1B（b）中的R1换为C 即可。

积分环节模拟电路的传递函数为：CSR S U S U i o 01)()(= （1－6）比较式（1-5）和（1-6）得: C R T 0= （1－7） 当输入为单位阶跃信号，即)(1)(t t U i =时，SS U i 1)(=。

则由式（1－5） 得到：2111)(TS S TS S U o =•=比例积分环节的模拟电路如图1-3B 所示。

比例－积分环节接线图：把图1－1B（b）中的R1换成R1和C 串联即可。

其传递函数为：CSR R R CS R CS R S U S U i o 0010111)()(+=+= （1－10）比较式（1-9）和（1-10）得:当输入为单位阶跃信号，即)(1)(t t U i =时，SS U i 1)(=。

则由式（1－9） 得到：STS K S U o 1)1()(•+=惯性环节的接线图：把图1－1B（b）中的R1换成R1和C 并联即可。

⾃动控制原理实验1-6实验⼀MATLAB 仿真基础⼀、实验⽬的：（1）熟悉MATLAB 实验环境，掌握MATLAB 命令窗⼝的基本操作。

（2）掌握MATLAB 建⽴控制系统数学模型的命令及模型相互转换的⽅法。

（3）掌握使⽤MATLAB 命令化简模型基本连接的⽅法。

（4）学会使⽤Simulink 模型结构图化简复杂控制系统模型的⽅法。

⼆、实验设备和仪器 1．计算机；2. MATLAB 软件三、实验原理函数tf ( ) 来建⽴控制系统的传递函数模型，⽤函数printsys ( ) 来输出控制系统的函数，⽤函数命令zpk ( ) 来建⽴系统的零极点增益模型，其函数调⽤格式为：sys = zpk ( z, p, k )零极点模型转换为多项式模型[num , den] = zp2tf ( z, p, k ) 多项式模型转化为零极点模型 [z , p , k] = tf2zp ( num, den )两个环节反馈连接后，其等效传递函数可⽤feedback ( ) 函数求得。

则feedback （）函数调⽤格式为： sys = feedback（sys1, sys2, sign ）其中sign 是反馈极性，sign 缺省时，默认为负反馈，sign ＝-1；正反馈时，sign ＝1；单位反馈时，sys2＝1，且不能省略。

四、实验内容：1.已知系统传递函数，建⽴传递函数模型2.已知系统传递函数，建⽴零极点增益模型3．将多项式模型转化为零极点模型12s 2s s 3s (s)23++++=G )12()1()76()2(5)(3322++++++=s s s s s s s s G 12s 2s s 3s (s)23++++=G )12()1()76()2(5)(3322++++++=s s s s s s s s G4. 已知系统前向通道的传递函数反馈通道的传递函数求负反馈闭环传递函数5、⽤系统Simulink 模型结构图化简控制系统模型已知系统结构图，求系统闭环传递函数。

⾃动控制原理实验报告实验⼀典型环节的模拟研究及阶跃响应分析1、⽐例环节可知⽐例环节的传递函数为⼀个常数：当Kp 分别为0.5，1，2时，输⼊幅值为1.84的正向阶跃信号，理论上依次输出幅值为0.92，1.84，3.68的反向阶跃信号。

实验中，输出信号依次为幅值为0.94，1.88，3.70的反向阶跃信号，相对误差分别为1.8%,2.2%,0.2%. 在误差允许范围内可认为实际输出满⾜理论值。

2、积分环节积分环节传递函数为：（1）T=0.1(0.033)时，C=1µf (0.33µf )，利⽤MATLAB ，模拟阶跃信号输⼊下的输出信号如图： T=0.1 T=0.033与实验测得波形⽐较可知，实际与理论值较为吻合，理论上T=0.033时的波形斜率近似为T=0.1时的三倍，实际上为8/2.6=3.08，在误差允许范围内可认为满⾜理论条件。

3、惯性环节惯性环节传递函数为：if i o R RU U -=TS1CS R 1Z Z U U i i f i 0-=-=-=1TS K)s (R )s (C +-=K=R f /R 1,T=R f C,（1）保持K=R f /R 1=1不变，观测T= 0.1秒，0.01秒（既R 1=100K,C=1µf ，0.1µf ）时的输出波形。

利⽤matlab 仿真得到理论波形如下： T=0.1时 t s （5%）理论值为300ms,实际测得t s =400ms 相对误差为：（400-300）/300=33.3%,读数误差较⼤。

K 理论值为1，实验值2.12/2.28，相对误差为（2.28-2.12）/2.28=7%与理论值较为接近。

T=0.01时t s （5%）理论值为30ms,实际测得t s =40ms 相对误差为：（40-30）/30=33.3%由于ts 较⼩，所以读数时误差较⼤。

K 理论值为1，实验值2.12/2.28，相对误差为（2.28-2.12）/2.28=7%与理论值较为接近（2）保持T=R f C= 0.1s 不变，分别观测K=1，2时的输出波形。

实验一 控制系统典型环节的模拟一、 实验目的1．熟悉超低频扫描示波器的使用方法2．掌握用运放组成控制系统典型环节的电子模拟电路3．测量典型环节的阶跃响应曲线4．通过本实验了解典型环节中参数的变化对输出动态性能的影响二、 实验仪器1．控制理论电子模拟实验箱一台2．超低频慢扫描示波器一台3．万用表一只三、 实验原理以运算放大器为核心元件，由其不同的输入R-C 网络和反馈R-C 网络构成控制系统的各种典型环节 。

四、 实验内容1．画出比例、惯性、积分、微分和振荡环节的电子模拟电路图。

2．观察并记录下列典型环节的阶跃响应波形。

1) 1)(1=s G 和2)(2=s G2） S s G 1)(1= 和Ss G 5.01)(2= 3） S s G +=2)(1 和S s G 21)(2+=4） 11)(1+=S s G 和15.01)(2+=S s G 5） 121)(2++=S S s G五、 实验报告要求1．画出五种典型环节的实验电路图，并注明参数。

2．测量并记录各种典型环节的单位阶跃响应，并注明时间坐标轴。

3．分析实验结果，写出心得体会。

六、 实验思考题1．用运放模拟典型环节是是时，其传递函数是在哪两个假设条件下近似导出的？2．积分环节和惯性环节主要差别是什么?在什么条件下,惯性环节可以近似地视为积分环节?在什么条件下，又可以视为比例环节？3．如何根据阶跃响应的波形，确定积分环节和惯性环节的时间常数。

实验二 一阶系统的时域响应及参数测定一、 实验目的1．观察一阶系统在阶跃和斜坡输入信号作用下的瞬态响应。

2．根据一阶系统的阶跃响应曲线确定一阶系统的时间常数。

二、 实验仪器1．控制理论电子模拟实验箱一台。

2．双踪低频慢扫描示波器一台。

3．万用表一只。

三、实验原理图2-1为一阶系统的方框图。

它的闭环传递函数为 11)()(+=TS s R s C 令1)(=t r ，即Ss R 1)(=， 则其输出为 图2-1TS S TS S s C 111)1(1)(+-=+= 对上式取拉氏变换，得 T te t C --=1)( 它的阶跃响应曲线如图2-2所示。

分组：成绩：__ _______北京航空航天大学自动控制原理实验报告实验一一、二阶系统的电子模拟及时域响应的动态测试学院专业方向班级学号学生姓名指导教师2014年11月目录一、实验目的 (1)二、实验内容 (1)三、实验原理 (1)四、实验设备 (2)五、实验步骤 (2)六、实验数据 (3)1.一阶系统实验数据及图形 (3)2.二阶系统实验数据及图形 (4)七、结论和误差分析 (6)结论： (6)误差分析： (7)八、收获与体会 (7)附录 (7)实验时间2014.11.1 同组同学 无一、实验目的1.了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。

2.学习在电子模拟机上建立典型环节系统模型的方法。

3.学习阶跃响应的测试方法。

二、实验内容1.建立一阶系统的电子模型，观测并记录在不同时间常数T 时的阶跃响应曲线，并测定其过渡过程时间Ts 。

2.建立二阶系统的电子模型，观测并记录在不同阻尼比ζ时的阶跃响应曲线，并测定其超调量σ％及过渡过程时间Ts 。

三、实验原理1.一阶系统实验原理系统传递函数为：()()()1C S Ks R S TS φ==+模拟运算电路如图1所示：图1212R R Uo(s)K ==Ui(s)CSR +1Ts+1在实验中始终取R2=R1，则K=1，T=R2*C 取不同的时间常数T ，T=0.25s ，T=0.5s ，T=1s记录不同的时间常数下阶跃响应曲线，测量并记录其过渡时间Ts （Ts=3T ）2.二阶系统实验原理 其传递函数为：222()()()(2)n n n C S S R S S S ωζωωΦ==++令1n ω=弧度/秒，二阶系统模拟线路下图2所示：图2取R2*C1=1,R3*C2=1,则R4/R3=R4*C2=1/(2*ζ)及ζ=1/（2*R4*C2）理论值：3(0.05)s nt ζω≈∆=，%σ100%e =⨯四、实验设备1. HHMN-1 型电子模拟机一台2. PC 机一台3. 数字式万用表一块。
