高层建筑消防自动喷淋灭火系统设计及施工探讨摘要：随着我国经济建设发展越来越快，城市工业化、现代化节奏也不断加快，各种高层建筑、超高层建筑相继涌现，并呈现出向大型化、功能化、综合化方向发展的趋势。
自动喷淋灭火系统作为高层建筑工程综合布局的核心内容，必须严格按照国家和部门相关规范和标准，充分引入和应用新技术、新工艺，结合实际进行灵活的设计，高标准的施工和施行常态化的维护，切实抓好自动喷淋灭火系统的设计、施工和维护等各个环节。
关键词：高层建筑；喷淋系统；施工技术中图分类号：tu97文献标识码： a 文章编号：一、引言20世纪80年代以来，我国高层建筑建设逐步驶入快车道。
统计数据表明，全国的高层建筑总数已达16.2万栋，其中超高层建筑已达2453 幢，广东、江苏、上海、辽宁等省市已逾万余栋。
上海环球金融中心高达492米，是全国已建成建筑中最高的。
根据《高层民用建筑设计防火规范》超过100 米以上属于超高层建筑。
高层建筑一度成为城市化、商业化发展程度的风向标。
同时，高层建筑火灾也是世界性的消防难题。
1980年，共20层2000个床位的美国拉斯维加斯市米高梅大饭店发生火灾，造成了超过1亿美元的火灾损失。
火灾的原因是喷淋系统设计不合理，喷头数量不足，导致火灾迅速蔓延扩大。
据不完全统计，2000年以来，全国高层建筑火灾已逾10万余起，其中居民住宅火灾高达六成以上，给人民群众的生命和财产造成了巨大的损失。
事实上，能否在第一时间内有效地疏散被困人员、物资并迅速控制火势的进一步蔓延、扩大，往往取决于是否配备了完善的消防报警、灭火系统。
自动喷水灭火系统自问世以来，历经百年发展和改进，灭火的成功率已高达95%以上。
自动喷水灭火系统具有自动跟踪火势、迅速投入灭火等多方面的优势，是高层建筑必备的消防设施。
本文仅就高层建筑自动喷水灭火系统设计环节、施工环节中的重点和难点问题加以阐述，并针对问题提出了一些可行性意见和建议。
二、高层建筑自动喷淋灭火系统设计过程中应高度重视的几个环节（一）高层建筑自动喷淋灭火系统设计的重点部位首先，高层建筑的中央空气调节系统。

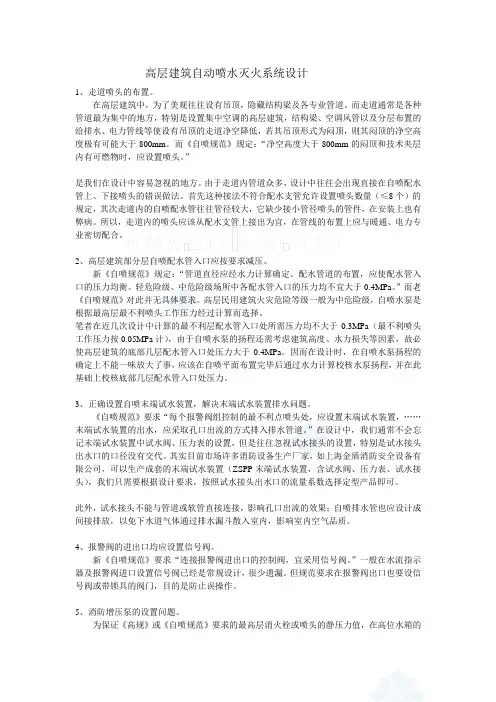

高层建筑自动喷水灭火系统设计1、走道喷头的布置。
在高层建筑中，为了美观往往设有吊顶，隐藏结构梁及各专业管道。
而走道通常是各种管道最为集中的地方，特别是设置集中空调的高层建筑，结构梁、空调风管以及分层布置的给排水、电力管线等使设有吊顶的走道净空降低，若其吊顶形式为闷顶，则其闷顶的净空高度极有可能大于800mm。
而《自喷规范》规定：“净空高度大于800mm的闷顶和技术夹层内有可燃物时，应设置喷头。
”是我们在设计中容易忽视的地方。
由于走道内管道众多，设计中往往会出现直接在自喷配水管上、下接喷头的错误做法。
首先这种接法不符合配水支管允许设置喷头数量（≤8个）的规定，其次走道内的自喷配水管往往管径较大，它缺少接小管径喷头的管件，在安装上也有弊病。
所以，走道内的喷头应该从配水支管上接出为宜，在管线的布置上应与暖通、电力专业密切配合。
2、高层建筑部分层自喷配水管入口应按要求减压。
新《自喷规范》规定：“管道直径应经水力计算确定。
配水管道的布置，应使配水管入口的压力均衡。
轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.4MPa。
”而老《自喷规范》对此并无具体要求。
高层民用建筑火灾危险等级一般为中危险级，自喷水泵是根据最高层最不利喷头工作压力经过计算而选择。
笔者在近几次设计中计算的最不利层配水管入口处所需压力均不大于0.3MPa（最不利喷头工作压力按0.05MPa计），由于自喷水泵的扬程还需考虑建筑高度、水力损失等因素，故必使高层建筑的底部几层配水管入口处压力大于0.4MPa。
因而在设计时，在自喷水泵扬程的确定上不能一味放大了事，应该在自喷平面布置完毕后通过水力计算校核水泵扬程，并在此基础上校核底部几层配水管入口处压力。
3、正确设置自喷末端试水装置，解决末端试水装置排水问题。
《自喷规范》要求“每个报警阀组控制的最不利点喷头处，应设置末端试水装置，……末端试水装置的出水，应采取孔口出流的方式排入排水管道。
”在设计中，我们通常不会忘记末端试水装置中试水阀、压力表的设置，但是往往忽视试水接头的设置，特别是试水接头出水口的口径没有交代。

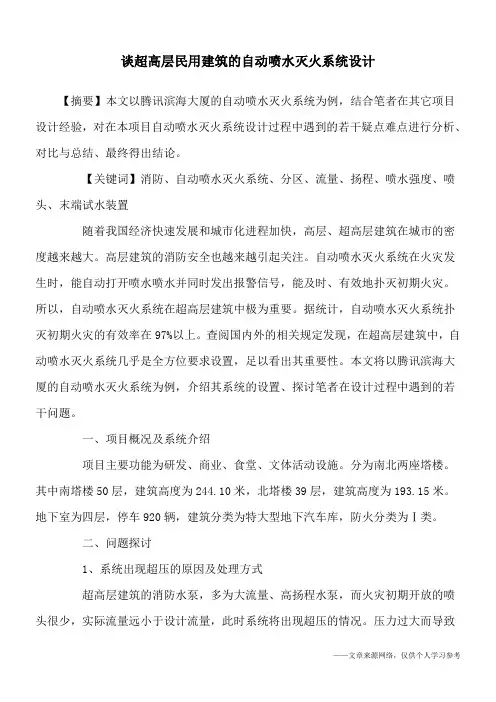

谈超高层民用建筑的自动喷水灭火系统设计【摘要】本文以腾讯滨海大厦的自动喷水灭火系统为例，结合笔者在其它项目设计经验，对在本项目自动喷水灭火系统设计过程中遇到的若干疑点难点进行分析、对比与总结、最终得出结论。
【关键词】消防、自动喷水灭火系统、分区、流量、扬程、喷水强度、喷头、末端试水装置随着我国经济快速发展和城市化进程加快，高层、超高层建筑在城市的密度越来越大。
高层建筑的消防安全也越来越引起关注。
自动喷水灭火系统在火灾发生时，能自动打开喷水喷水并同时发出报警信号，能及时、有效地扑灭初期火灾。
所以，自动喷水灭火系统在超高层建筑中极为重要。
据统计，自动喷水灭火系统扑灭初期火灾的有效率在97%以上。
查阅国内外的相关规定发现，在超高层建筑中，自动喷水灭火系统几乎是全方位要求设置，足以看出其重要性。
本文将以腾讯滨海大厦的自动喷水灭火系统为例，介绍其系统的设置、探讨笔者在设计过程中遇到的若干问题。
一、项目概况及系统介绍项目主要功能为研发、商业、食堂、文体活动设施。
分为南北两座塔楼。
其中南塔楼50层，建筑高度为244.10米，北塔楼39层，建筑高度为193.15米。
地下室为四层，停车920辆，建筑分类为特大型地下汽车库，防火分类为Ⅰ类。
二、问题探讨1、系统出现超压的原因及处理方式超高层建筑的消防水泵，多为大流量、高扬程水泵，而火灾初期开放的喷头很少，实际流量远小于设计流量，此时系统将出现超压的情况。
压力过大而导致闭式喷头出现漏水现象。
故应采取措施防止系统出现严重超压。
首先应从选泵时考虑，应选用恒压泵，避免选用有驼峰或拐点的水泵。
驼峰曲线会出现一个压力，两个流量点的情况，会出现水泵运行的喘振现象。
有拐点的水泵，当超流量时，会突然停泵而不供水。
所选水泵的曲线，还应当满足以下条件：当出流量为设计流量的150%时，其出口压力不应低于设计压力的65%；当流量为零时，其出口压力不应高于设计压力的140%。
其次，应在系统上设置超压泄压装置，以维持系统压力的稳定。

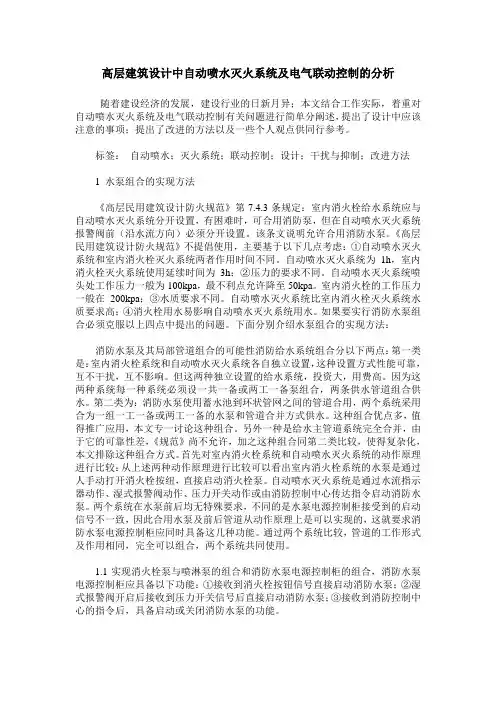

高层建筑设计中自动喷水灭火系统及电气联动控制的分析随着建设经济的发展，建设行业的日新月异；本文结合工作实际，着重对自动喷水灭火系统及电气联动控制有关问题进行简单分阐述，提出了设计中应该注意的事项；提出了改进的方法以及一些个人观点供同行参考。
标签：自动喷水；灭火系统；联动控制；设计；干扰与抑制；改进方法1 水泵组合的实现方法《高层民用建筑设计防火规范》第7.4.3条规定：室内消火栓给水系统应与自动喷水灭火系统分开设置，有困难时，可合用消防泵，但在自动喷水灭火系统报警阀前（沿水流方向）必须分开设置。
该条文说明允许合用消防水泵。
《高层民用建筑设计防火规范》不提倡使用，主要基于以下几点考虑：①自动喷水灭火系统和室内消火栓灭火系统两者作用时间不同。
自动喷水灭火系统为1h，室内消火栓灭火系统使用延续时间为3h；②压力的要求不同。
自动喷水灭火系统喷头处工作压力一般为100kpa，最不利点允许降至50kpa。
室内消火栓的工作压力一般在200kpa；③水质要求不同。
自动喷水灭火系统比室内消火栓灭火系统水质要求高；④消火栓用水易影响自动喷水灭火系统用水。
如果要实行消防水泵组合必须克服以上四点中提出的问题。
下面分别介绍水泵组合的实现方法：消防水泵及其局部管道组合的可能性消防给水系统组合分以下两点：第一类是：室内消火栓系统和自动喷水灭火系统各自独立设置，这种设置方式性能可靠，互不干扰，互不影响。
但这两种独立设置的给水系统，投资大，用费高。
因为这两种系统每一种系统必须设一共一备或两工一备泵组合，两条供水管道组合供水。
第二类为：消防水泵使用蓄水池到环状管网之间的管道合用，两个系统采用合为一组一工一备或两工一备的水泵和管道合并方式供水。
这种组合优点多，值得推广应用，本文专一讨论这种组合。
另外一种是给水主管道系统完全合并，由于它的可靠性差，《规范》尚不允许，加之这种组合同第二类比较，使得复杂化，本文排除这种组合方式。
首先对室内消火栓系统和自动喷水灭火系统的动作原理进行比较：从上述两种动作原理进行比较可以看出室内消火栓系统的水泵是通过人手动打开消火栓按纽，直接启动消火栓泵。
消防系统设计毕业论文摘要随着社会经济不断发展，高层建筑不断涌现，但伴随着建筑物高度增加，其火灾危险性也不断增大。
在进行消防设计时，传统的“处方式”消防设计方法过于死板，有时无法保证建筑物的安全，而性能化消防设计方法将开创消防设计的新局面。
论文介绍了设计建筑的工程概况，对所设计的高层写字楼进行了分类和火灾危险等级的划分，并根据实际情况设置火灾报警器。
在水力计算的基础上，主要完成建筑的消火栓灭火系统和自动喷水灭火系统的设计，二者均采用临时高压供水。
设水泵、水箱的消防给水方式。
通过计算，确定消防水泵类型、水泵接合器数量、消防水箱的容量、减压孔板、气压给水设备的设置等内容。
为保证人员在火灾时能够安全逃生还进行了防排烟系统设计。
关键词：性能化消火栓灭火系统自动喷水灭火系统防排烟灭火器ABSTRACTWith the continuous development of social economy, high-rise buildings continue to emerge, but accompanied by an increase in building height, the fire risk is also increasing. During fire design, the traditional "prescriptive" fire safety design approach is too rigid, and sometimes can not guarantee the safety of buildings, and performance-based fire design method will create a new situation in fire safety design.This paper introduces the design of the building project overview on the design of high-rise office buildings were classified and fire danger levels and according to the actual situation of the fire alarm. In the hydraulic calculation, based on the completion of the building's main fire hydrant systems and automatic sprinkler system design, both the use of temporary high water. Let pumps, fire water tank way. By calculation, determine the type of fire pumps, pump adapter number, fire water tank capacity, pressure plate, pressure water supply equipment settings and so on. To ensure the safety of personnel able to escape in case of fire smoke control system also carried out the design.Keywords:Performance-based;Fire Hydrant System;Automatic Sprinkler System;Smoke protect System目录1 绪论 (1)1.1 性能化消防设计的概念 (1)1.2 国内外性能化设计应用概况 (1)1.3 建筑性能化消防设计的优势与不足 (3)1.4 性能化消防设计步骤 (3)2 工程概况 (6)2.1 项目介绍 (6)2.2 火灾危险性 (6)2.3 性能化设计的必要性 (7)2.4 性能化设计目标 (7)3 防火分区防烟分区的划分 (9)3.1 防火等级的划分 (9)3.2 防火分区的划分 (9)3.3 防烟分区的划分 (10)4 火灾自动报警系统 (12)4.1 火灾自动报警系统概述 (12)4.2 火灾自动报警系统的组成 (12)4.2.1 火灾探测器 (13)4.2.2 手动火灾报警按钮 (19)5 方案拟定 (20)5.1 消防给水系统的分类 (20)5.2 消防给水方式 (20)5.3 系统型 (21)6 消火栓系统设计 (22)6.1室外消火栓系统设计 (22)6.1.1 设计依据 (22)6.1.2 室外消火栓的类型 (22)6.1.3 室外消火栓的布置 (23)6.2 室内消火栓系统设计 (25)6.2.1 系统组成及主要设施 (25)6.2.2 设计原则 (27)6.2.3室内消火栓给水系统的给水方式 (28)6.3 室内消火栓系统设计计算 (30)6.3.1 设计计算依据 (30)6.3.2 建筑室内消火栓系统设计计算 (35)7 自动喷水灭火系统 (43)7.1 系统介绍 (43)7.1.1 系统发展概述 (43)7.1.2 设计依据 (44)7.1.3 系统设置场所火灾危险等级 (44)7.1.4 系统设计原则 (44)7.2 系统组成 (46)7.2.1 湿式自动喷水灭火系统 (46)7.2.2 湿式自动喷水灭火系统组成 (46)7.3 湿式自动喷水灭火系统布置 (48)7.3.1 喷头的布置 (49)7.3.2 报警阀组的布置 (50)7.3.3 水流指示器的布置 (50)7.3.4 管道布置 (50)7.4 系统供水 (51)7.5系统水力计算 (52)7.5.1 设计技术参数 (53)7.5.2 管径的选择 (54)7.5.3 水力计算公式 (54)7.5.4 水力计算 (57)8 高层建筑防排烟设计 (64)8.1 高层建筑机械防排烟综述 (64)8.2 高层建筑自然排烟 (65)8.3 高层建筑机械防烟加压系统设计 (65)8.3.1 确定需要加压的空间及系统形式 (66)8.3.2 确定加压送风量 (66)8.3.3 加压送风设备的确定 (72)8.4 高层建筑机械排烟系统设计 (73)8.4.1 机械排烟方式的类型 (73)8.4.2 排烟部位的确定 (73)8.4.3 排烟计算 (74)参考文献 (78)致谢 (80)附件1 历史建筑性能化防火1 绪论1.1 性能化消防设计的概念性能化消防设计是建立在消防安全工程学基础上的一种新的建筑防火设计方法, 它运用消防安全工程学的原理与方法, 根据建筑物的结构、用途和内部可燃物等方面的具体情况, 由设计者根据建筑的各个不同空间条件, 功能条件及其它相关条件,自由选择为达到消防安全目的而应采取的各种防火措施, 并将其有机的组合起来, 构成该建筑物的总体防火安全方案, 然后用自己开发出来的工程方法对建筑的火灾危险性和危害性进行定量的预测和评估, 从而得到最优化的消防设计方案, 为建筑结构提供最合理的防火保护。

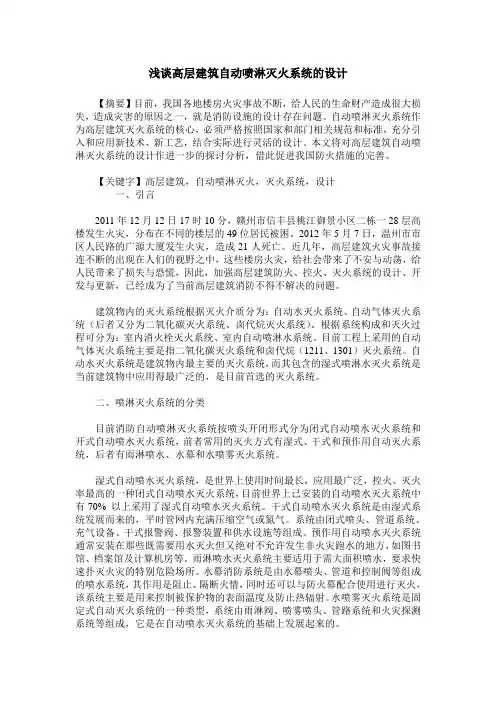

浅谈高层建筑自动喷淋灭火系统的设计【摘要】目前，我国各地楼房火灾事故不断，给人民的生命财产造成很大损失，造成灾害的原因之一，就是消防设施的设计存在问题。
自动喷淋灭火系统作为高层建筑灭火系统的核心，必须严格按照国家和部门相关规范和标准，充分引入和应用新技术、新工艺，结合实际进行灵活的设计。
本文将对高层建筑自动喷淋灭火系统的设计作进一步的探讨分析，借此促进我国防火措施的完善。
【关键字】高层建筑，自动喷淋灭火，灭火系统，设计一、引言2011年12月12日17时10分，赣州市信丰县桃江御景小区二栋一28层高楼发生火灾，分布在不同的楼层的49位居民被困。
2012年5月7日，温州市市区人民路的广源大厦发生火灾，造成21人死亡。
近几年，高层建筑火灾事故接连不断的出现在人们的视野之中，这些楼房火灾，给社会带来了不安与动荡，给人民带来了损失与恐慌，因此，加强高层建筑防火、控火、灭火系统的设计、开发与更新，已经成为了当前高层建筑消防不得不解决的问题。
建筑物内的灭火系统根据灭火介质分为：自动水灭火系统、自动气体灭火系统（后者又分为二氧化碳灭火系统、卤代烷灭火系统）。
根据系统构成和灭火过程可分为：室内消火栓灭火系统、室内自动喷淋水系统。
目前工程上采用的自动气体灭火系统主要是指二氧化碳灭火系统和卤代烷（1211、1301）灭火系统。
自动水灭火系统是建筑物内最主要的灭火系统，而其包含的湿式喷淋水灭火系统是当前建筑物中应用得最广泛的，是目前首选的灭火系统。
二、喷淋灭火系统的分类目前消防自动喷淋灭火系统按喷头开闭形式分为闭式自动喷水灭火系统和开式自动喷水灭火系统，前者常用的灭火方式有湿式、干式和预作用自动灭火系统，后者有雨淋喷水、水幕和水喷雾灭火系统。
湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70% 以上采用了湿式自动喷水灭火系统。

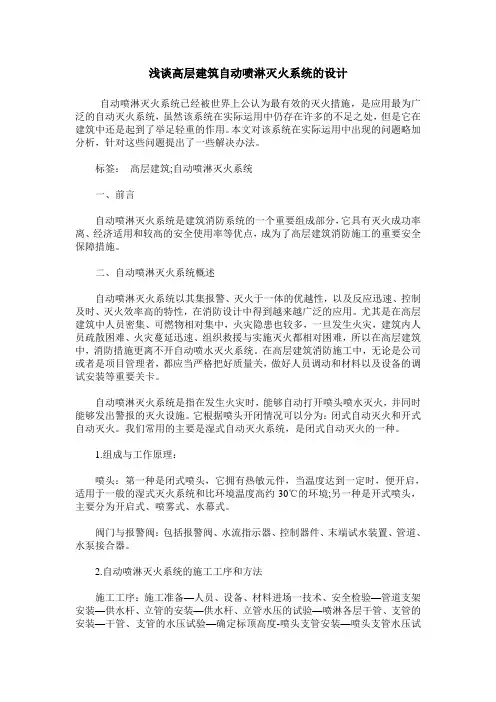

浅谈高层建筑自动喷淋灭火系统的设计自动喷淋灭火系统已经被世界上公认为最有效的灭火措施，是应用最为广泛的自动灭火系统，虽然该系统在实际运用中仍存在许多的不足之处，但是它在建筑中还是起到了举足轻重的作用。
本文对该系统在实际运用中出现的问题略加分析，针对这些问题提出了一些解决办法。
标签：高层建筑;自动喷淋灭火系统一、前言自动喷淋灭火系统是建筑消防系统的一个重要组成部分，它具有灭火成功率离、经济适用和较高的安全使用率等优点，成为了高层建筑消防施工的重要安全保障措施。
二、自动喷淋灭火系统概述自动喷淋灭火系统以其集报警、灭火于一体的优越性，以及反应迅速、控制及时、灭火效率高的特性，在消防设计中得到越来越广泛的应用。
尤其是在高层建筑中人员密集、可燃物相对集中，火灾隐患也较多，一旦发生火灾，建筑内人员疏散困难、火灾蔓延迅速、组织救援与实施灭火都相对困难，所以在高层建筑中，消防措施更离不开自动喷水灭火系统。
在高层建筑消防施工中，无论是公司或者是项目管理者，都应当严格把好质量关，做好人员调动和材料以及设备的调试安装等重要关卡。
自动喷淋灭火系统是指在发生火灾时，能够自动打开喷头喷水灭火，并同时能够发出警报的灭火设施。
它根据喷头开闭情况可以分为：闭式自动灭火和开式自动灭火。
我们常用的主要是湿式自动灭火系统，是闭式自动灭火的一种。
1.组成与工作原理：喷头：第一种是闭式喷头，它拥有热敏元件，当温度达到一定时，便开启，适用于一般的湿式灭火系统和比环境温度高约30℃的环境;另一种是开式喷头，主要分为开启式、喷雾式、水幕式。
阀门与报警阀：包括报警阀、水流指示器、控制器件、末端试水装置、管道、水泵接合器。
2.自动喷淋灭火系统的施工工序和方法施工工序：施工准备—人员、设备、材料进场一技术、安全检验—管道支架安装—供水杆、立管的安装—供水杆、立管水压的试验—喷淋各层干管、支管的安装—干管、支管的水压试验—确定标顶高度-喷头支管安装—喷头支管水压试验—土建进行吊顶—喷头安装—系统水压试验—系统调试施工方法：一般采用内外壁热镀锌钢管，DN小于等于100mm时应采用螺纹连接，DN〉100mm时采用法兰连接;喷头与管道支吊架的距离应不小于300mm，吊架与末端的喷头距离应不大于750mm，支吊架应设置在相邻喷头间的管段上;当管道的管径大于或者是等于50mm时，每段管道都应设置一个防晃支架;供水设备、报警阀和喷头、监控阀的安装应严格按照质量要求进行施工;管道水压的试验包括强度和严密性试验。
柳州职业技术学院毕业设计（论文）题目建筑消防系统姓名廖厚定学号20090203002专业楼宇智能化工程技术年级2009级指导教师付伟完成时间2011年11月15日文中阐述了建筑物消防系统的设计依据，了保卫社会主义建设和公民生命财产的安全，贯彻“预防为主，防消结合”的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范，自动喷水灭火系统设计，应根据建筑物、构筑物的功能，如能利用自动喷水灭火系统代替火灾自动报警系统，可减少重复投入，降低消防工程总投资，这在经济上有实际意义；二是有些场所按规定仅设火灾自动报警系统，发生火灾后只能报警,不能及时自动灭火。
等消防来到后，已经形成较大的火势，给后续灭火工作带来诸多不利，并且造成大的经济损失和人员伤亡。
因此用自动喷水灭火系统代替火灾自动报警系统是非常有意义的。
自动喷水灭火系统本身具有报警功能，所以用自动喷水灭火系统代替火灾自动报警系统是可行的。
为实现这一目的，需要解决好两个问题：一是最大限度地避免误报，因为误报就有可能造成误喷，产生不必要的水渍损失；二是报警时间要短，符合火灾自动报警的要求。
自动喷水灭火系统，一是要适应各种保护对象的需要，二是充分发挥其灭火、控火作用，同时可相应开发其它消防功能，利用自动喷水灭火系统辅助进行防排烟，配合现有的防排烟系统工作，可取得更好的防排烟效果。
自动喷水灭火系统具有除烟效果(这是我们所熟知的)，如何能充分发挥这一特性，值得研究。
因为发烟点往往就是着火点，也是自动喷水灭火系统喷头喷水的目标，用其进行防排烟应该说是可行的。
美国消防协会近期已开始了水喷淋与通风排烟相互影响的研究课题。
使其在防护建筑安全中发挥更积极有效的作用。
火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做保障安全、经济合理、技术先进。
从火灾自动报警系统的设备设置部位、火灾自动报警系统的消防动控制及火灾自动报警系统的布线等方面对建筑消防及火灾自动报警系统的设计分别进行阐述，并对标准与规范的理解和应用提出粗浅见解。
自动喷水灭火系统设计书第一章原始资料1.1建筑基本概况商场楼占地面积约为962.2平方米。
有地下室,地上部分共有7层,建筑高度为25.2m。
室外高差为0.45m。
地下一层为消防房和设备间，一至六层为超市，七层为水箱间。
1.2 室消火栓系统消火栓系统的基本组成为：消防泵、消防管网、消火栓。
1.3 自动喷洒灭火系统自动喷水灭火系统特的主要组成为：洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施。
第二章室消火栓系统设计2.1 消火栓系统的组成消火栓系统是由水枪、水带、消火栓、消防水喉、消防管道消防水池、水箱、增压设备和水源等组。
水枪一般采用直流式，喷嘴口径有13、16、19mm。
水带有麻质、化纤之分，口径一般为直径50mm和65mm。
水带长度有15、20、25、30m4种。
2.2 室消火栓系统的选择1．过5层或体积大于10000m3的办公楼、教学楼、非住宅类居住建筑等其它民用建筑应设置消火栓。
当室消防立管不小于2根时，至少应每2根立管相连组成环状管网。
2．应保证相邻两个消火栓的水枪充实水拄同时到达室任何部位。
3．室消火栓水枪的充实水拄不应小于12m，消火栓口径应为65ｍ，水枪口径应为19ｍ，保护半径不应超过25ｍ。
同层相邻室消火栓的间距不应小于50ｍ，但高层汽车库和地下汽车库的室消火栓的间距不应大于30ｍ。
5．室消火栓应设在明显易于取用的地点，栓口离地面高度宜为1.1ｍ，其出水方向宜与设置消火栓的墙面相垂直。
6.消火栓的作用半径不得超过30米，按此原则在室布置消火栓，并确定数量。
7.室消火栓给水管网宜与自动喷水灭火系统的管网分开设置；室设水泵接合器，以便消防车接入，保证消防安全可靠。
2.3 消火栓管网的布置1．室消防管网应布置成环状，向其供水的输水干管不应小于2条，其中1条发生故障时，其他输水干管仍然满足消防给水系统设计流量；此次设计为三个水源，即消防水箱、水泵接合器、水池。
消防工程毕业设计【篇一：消防工程毕业设计_secret】二十五层住宅消防工程毕业设计河池金都二十七层商品楼消防工程设计本设计为河池金都房地产楼建筑给排水系统设计与消防系统设计（地上二十五层，地下一、二层）。
消防给水系统：包括消防栓用水量和湿式自动喷淋灭火系统；地下室消防贮水池贮备2小时室内消防栓用水量和1小时自动喷淋灭火系统用水量，火灾前10分钟消防用水由天面消防水箱供给。
关键词：高层建筑消火栓给水系统；自动喷水灭火系统；一、概述该综合楼是一栋二十七层的综合住宅建筑。
地上二十五层，地下一、二层；地下室功能为平时汽车库、发电机房、消防水池。
水泵机组、水池设于地下一层。
四～二十五层为住宅，二十五层为复式住宅，具体构成及房屋布局见二十五层平面与四～二十四层平面相似。
天面层设有高位水箱。
根据建筑的性质、用途等要求，要求消防给水安全可靠，设置独立的消火栓系统及自动喷水系统。
每个消火栓箱的设按钮，消防时直接启动消防泵，生活用水泵要求自动启动，管道全部暗装敷设。
二、建筑消防系统本建筑地下部分深7.2米，地面部分高84.60米，按高层民用建筑设计防火规范，自动喷水灭火系统设计规范规定：消火栓用水量室外15l/s,室内30l/s，每跟竖管最小流量10l/s,每支水枪最小流量5l/s。
本建筑属于危险等级一级，设计喷水强度8l/min〃m2，设计作用面积160m2。
火灾延迟时间：消火栓系统以2h计；自动喷水灭火系统以1h计。
室内消防灭火总水量148.60m3，自动喷水灭火总水量为127.62m3，消防前十分钟储水量24.8m3。
1、室外消火栓系统建筑附近120m内有市政消火栓可利用，故建筑不需要自己设室外消火栓。
2、室内消火栓系统建筑总高84.60m，规范规定静水压大于80m时系统需要分区，故本建筑室内消火栓系统采取分区。
管网竖向及水平形成环网，且保证相邻两支消火栓水枪充实水柱同时到达室内任何部位，系统消火栓水枪充实水柱不小于10m。
1 自动喷水灭火系统分类1.1 湿式自动喷水灭火系统系统平时管道内充满压力水，有火情时喷头爆裂喷水，同时报警阀自动打开，向系统供水。
它适用于室温不低于4℃且不高于70℃的建筑物内。
该系统在民用建筑中应用最为普遍。
1.2 干式自动喷水灭火系统干式自动喷水灭火系统在报警阀的上部管道内不充压力水，而充以有压气体。
喷头开启后首先排放压缩气体，然后报警阀启动向喷头供水。
该系统适用于室温低于4℃或高于70℃的建筑物内。
干式喷水灭火系统非常适用于冬季可能冰冻而无采暖的地方。
1.3 预作用喷水灭火系统预作用喷水灭火系统用于平时不允许有水渍损失的建筑物内。
系统平时管道中无水，火灾时通过火灾探测器控制预作用开启阀门，向管道内供水，然后喷头开启喷水灭火。
因此，系统要求保护区域内设置相应的火灾探测器，发生火灾时，探测器要先于喷头动作。
预作用阀应设有手动开启装置。
2 工程实例分析大连友好广场大厦位于大连市中心，属Ⅰ类超高层公共建筑。
它分A、B两座，地下4层，地上A座48层，建筑高度177.8m，B座26层。
地下建筑包括车库、娱乐场所、厨房等，地上部分包括高级写字楼、酒店和商场等。
大厦是一座集现代化、智能化为一体的多功能建筑，是大连市标志性建筑之一。
大厦建筑高度高，面积大，建筑功能繁多，设备系统复杂，且人员密集，一旦出现火情，势必会造成人员和财产的严重损失。
针对这一特点，大厦要求所采取的水消防灭火措施必须可以迅速而有效地扑救火灾或将其控制在最小范围内，使人员和财产得到保护。
因此，在水消防设计方案制订过程中，设计原则必须是立足于自救。
通过分析和论证，湿式自动喷水灭火系统被确定为水消防系统的首选，系统喷头遍布大厦内部各个地方，做到火情及时发现，及时扑救。
大连友好广场大厦自动喷水灭火系统的喷水水量和水压是自动喷水灭火系统正常工作的重要因素。
进一步而言，系统作用面积内喷水强度设计是否均匀对系统正常工作及可靠性有直接的影响。
规范、规定对中危险级建筑物的自动喷水灭火系统进行水力计算时，应保证作用面积内的平均喷水强度不小于规范规定值。
(此文档为word格式，下载后您可任意编辑修改！)摘要根据题目要求设计了17层高层综合楼的建筑给水系统、建筑排水系统、建筑消防系统（消火栓给水系统及自动喷水灭火系统）、建筑屋面雨水排水系统设计。
给水系统采用分区供水，低区负一到三层，由市政管网直接供水；中区四到十一层；高区十二到十七层。
中区和高区采用无负压变频供水。
排水系统采用污、废水合流制，底层单独排放，排水立管设伸顶通气管，污水经化粪池处理后排向市政污水管网。
消防系统分消火栓给水系统和自动喷水灭火系统。
屋面雨水排水系统采用檐沟内排水。
关键词：高层建筑；给水系统；排水系统；消防系统ABSTRACTBaised on the synthesis analysis, the water supply system, the drainage system, fire system(fire block. The floors from the negative to the third are the low areas, water of which is supplied directly by the municipal pipe network. The floors from the 4th to the 11th are the middle areas and the floors from the 12th to the 17th are the pump group. The drainage system is an interflow system of sewerage and waste water. Water of the first floor drains separately, the upright draining pipes are equipped with the ventilating pipes, and then the sewerage is disposed by the septic tanks and drains to the municipal waste pipe network. The fire system includes the fire outside drainage system.Key Words: ；wastewater system；fire system目录第一章引言 (1)第二章工程概况及设计任务 (2)2.1设计题目 (2)2.2目的和作用 (2)2.3设计原始资料 (2)2.4工程概述 (3)第三章建筑给水系统 (4)3.1给水系统方案的确定 (4)3.1.1 水源情况 (4)3.1.2 用水量 (4)3.1.3 分区和供水方式 (4)3.1.4 给水管材 (5)3.1.5 管网形式及敷设 (5)3.2管道的水力计算 (6)3.3生活贮水量计算 (18)3.4水表选型及水表水头损失计算 (18)3.5对室内管网所需水压进行校核 (19)3.6生活水泵的选择 (19)3.6.1 中区水泵的确定：（4~11层） (20)3.6.2 高区水泵的选择：（12~17层）............................................... 错误！未定义书签。
高层建筑自动喷水灭火系统分析设计摘要根据自喷规范和实际的工程实践,分析目前我国在高层建筑自动喷水灭火系统设计和使用中存在的主要问题,分析其产生的原因,然后从供水系统、高层建筑自喷配水管入口、自喷末端试水装置等方面进行设计,并提出施工安装的要求。
结果对自动喷水灭火建筑工程设计者和管理使用者可提供一定的参考。
关键词高层建筑;自动喷水;灭火系统1 问题的提出随着我国工业、民用建筑的日益现代化,自动喷水灭火系统在国内从70年代初开始大量设计和实际应用,为挽救人身安全及物质财产发挥了重要的作用。
自动喷水灭火系统是装有喷头或喷嘴的管网系统,有些与火灾自动报警控制系统联用,它利用火灾时产生的光、热、可见或不可见的燃烧生成物及压力等信号传感而自动启动,将水和以水为主的灭火剂洒向着火区域,用来扑灭或控制火灾蔓延。
它有两个基本功能,即:1)能在火灾发生后自动地进行喷水灭火。
2)能在喷水灭火的同时发出警报,提醒人们采取行动扑灭火灾。
我国的《建筑设计防火规范》和《高层民用建筑设计防火规范》明确了自动喷水灭火系统的设置场所和部位,特别重视了在高层建筑、火灾危险性较大的工业厂房等建筑物的应用。
但是,自动喷水灭火系统能否在发生火灾时起到应有的作用,其关键是根据该工程的特点在设计、施工过程中应满足国家相关标准的要求。
现在,党中央提出和谐社会和科学发展观,减少火灾事故和火灾损失是创建和谐社会的重要组成部分。
故对高层建筑自动喷水灭火系统的设计和使用进行分析和设计具有重要的社会价值和经济价值。
2 自动喷水灭火系统存在的问题及原因分析2.1 存在的主要问题1)报警装置与系统检验的问题。
报警阀是自动喷水灭火系统中的重要组件之一,主要用于启动系统、接通和切断水源、启动水力警铃开关和压力报警开关。
当系统供水接自城市市政给水管道或其他给水管网时,由于管网压力的波动,会造成误喷和误报警,这样除了带来不必要的麻烦和一些额外的损失外,还造成人们对系统的不信任感,妨碍系统的推广应用。
高层建筑防火措施及自动喷淋灭火系统的设计作者：宋明超张伟来源：《消防界》2020年第08期摘要：本文重点围绕爆发于2019年12月2日夜晚的沈阳SR新城火灾事件展开具体分析，总体论述怎样通过健全的消防措施及有效防控，去合理应对高层建筑火灾，对高层建筑自动喷淋灭火系统的设计作进一步的探讨分析，借此促进相关防火措施的完善。
关键词：高层建筑;风险防控;灭火系统;自动喷淋灭火一、事故概述沈阳SR新城商住楼的外墙保温层在2019年12月2日夜晚突然起火，火灾迅速在25层蔓延。
据新闻报道，当夜完全扑灭所有明火并紧急疏散了298家住户。
后经调查发现，起火部位是五楼的外墙保温层，人们停放车辆时堵住了楼体附近的消防通道，在火灾初发时，火情得不到有效控制，短短6分钟就向楼顶蔓延上去。
此次火灾由低层蔓延至高层，火势迅猛，给楼内住户造成了极大的恐慌，所幸此次火灾的人员伤亡为零。
这主要是因为有关部门的应急措施非常得当，消防单位在高层架设消防枪喷水灭火，待火势稳定后，进入楼内展开灭火和搜救工作。
然而，此次火灾所造成的财产损失是相当惨重的，仍值得我们去反思。
二、高层建筑防火认识首先，在日常生活中，想要对高层火灾进行有效预防，有关工作人员应该在消防安全方面，对高层建筑进行强化管理。
高层建筑的住户和其内有关的工作人员都应该对消防安全有正确、深刻的认知：（一）在高层住宅内，杂物是不允许在楼梯间和疏散通道内堆放的，紧闭防火门。
（二）应该在高层住宅区设置存放公共消防器材的专属区域，将消防枪、灭火器等消防器材及防护装备配备齐全，为火灾扑救做好充足准备。
（三）住户家中也应该准备一些常用的消防器材（强光手电、手提式灭火器）或防护工具（灭火毯、过滤式呼吸器等），尽可能将火患扼杀于萌芽状态，优先选取楼梯逃生方式，必要情况下才运用高空逃生方式。
（四）物业应该将防火巡查机制建立起来，每天对防火情况进行巡查和记录。
三、喷淋灭火系统的分类自动喷水灭火系统可以被划分成许多不同的系统形式，根据所需保护的建筑物的不同，建筑物的性质、火灾发生、发展特性等的不同，都会衍生出其特定的系统形式。
