金刚石薄膜的研究与制备情况

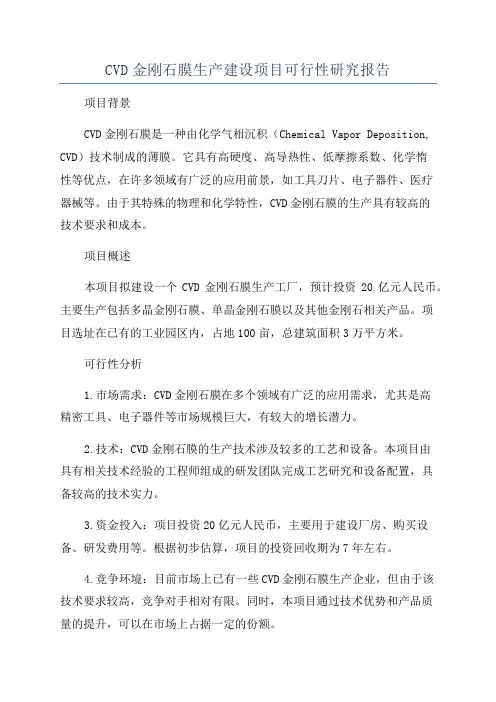

CVD金刚石膜生产建设项目可行性研究报告项目背景CVD金刚石膜是一种由化学气相沉积（Chemical Vapor Deposition, CVD）技术制成的薄膜。

它具有高硬度、高导热性、低摩擦系数、化学惰性等优点，在许多领域有广泛的应用前景，如工具刀片、电子器件、医疗器械等。

由于其特殊的物理和化学特性，CVD金刚石膜的生产具有较高的技术要求和成本。

项目概述本项目拟建设一个CVD金刚石膜生产工厂，预计投资20亿元人民币。

主要生产包括多晶金刚石膜、单晶金刚石膜以及其他金刚石相关产品。

项目选址在已有的工业园区内，占地100亩，总建筑面积3万平方米。

可行性分析1.市场需求：CVD金刚石膜在多个领域有广泛的应用需求，尤其是高精密工具、电子器件等市场规模巨大，有较大的增长潜力。

2.技术：CVD金刚石膜的生产技术涉及较多的工艺和设备。

本项目由具有相关技术经验的工程师组成的研发团队完成工艺研究和设备配置，具备较高的技术实力。

3.资金投入：项目投资20亿元人民币，主要用于建设厂房、购买设备、研发费用等。

根据初步估算，项目的投资回收期为7年左右。

4.竞争环境：目前市场上已有一些CVD金刚石膜生产企业，但由于该技术要求较高，竞争对手相对有限。

同时，本项目通过技术优势和产品质量的提升，可以在市场上占据一定的份额。

5.政策支持：近年来，政府对新材料产业的支持力度不断加大。

本项目可以通过申请国家和地方的相关科技创新与产业升级的政策支持，降低项目的风险与成本。

可行性结论基于以上的分析，本项目具有一定的可行性和发展前景。

通过合理的市场定位、技术创新、资源整合等措施，可以有效提高产品的竞争力，满足市场需求。

同时，政府的政策支持和市场的潜在增长空间也为项目的成功发展提供了良好的外部环境。

因此，推进CVD金刚石膜生产建设项目具有相当的可行性。

一、概述金刚石是一种极具硬度和热导率的材料，因其在各种工业和科学领域具有重要的应用价值。

金刚石膜的制备方法中，微波等离子体化学气相沉积（MPCVD）技术因其制备速度快、成本低、质量稳定等优势，被广泛应用于金刚石膜的制备中。

拉曼光谱学作为一种非破坏性的表征手段，对金刚石膜的结构和性质具有重要的研究价值。

本文将就MPCVD金刚石膜的拉曼光谱学进行探讨。

二、MPCVD金刚石膜的制备1. MPCVD技术的基本原理MPCVD是一种利用微波等离子体在化学气相沉积过程中产生的活性碳原子来沉积金刚石薄膜的技术。

其基本原理是利用微波的电磁场激发离子体，使之发生电离和激发状态转变，从而产生活性碳原子。

这些活性碳原子在沉积表面上发生化学反应，生成金刚石薄膜。

2. MPCVD金刚石膜的制备步骤制备MPCVD金刚石膜包括基板表面的清洁、金刚石种子层的沉积、金刚石膜的沉积等步骤。

其中金刚石种子层的沉积是制备金刚石薄膜的关键步骤。

三、拉曼光谱学在金刚石膜研究中的应用1. 拉曼光谱的基本原理拉曼光谱是一种通过材料与激发光产生的散射光的频率差来研究物质结构和性质的方法。

在拉曼光谱中，激发光与样品分子发生相互作用后，会产生散射光。

散射光中比入射光频率低的被称为斯托克斯线，而比入射光频率高的被称为反斯托克斯线。

2. 拉曼光谱在金刚石膜研究中的应用拉曼光谱学在金刚石膜研究中，主要用于分析金刚石薄膜的晶体结构、内应力、非晶含量和氢杂质等。

通过观察拉曼光谱峰的强度、位置和形状变化，可以对金刚石薄膜的质量和结构特征进行表征。

四、MPCVD金刚石膜的拉曼光谱学研究现状目前国内外已有大量学者对MPCVD金刚石膜的拉曼光谱学进行了深入研究。

根据文献报道，MPCVD金刚石膜的拉曼光谱主要包括特征拉曼峰、线宽和位置等参数的研究。

五、MPCVD金刚石膜的拉曼光谱学研究存在的问题和挑战1. 样品表面形貌不均匀由于MPCVD金刚石膜在制备过程中容易出现表面粗糙和颗粒堆积等问题，导致样品表面形貌不均匀，进而影响了拉曼光谱的测试结果。

材料科学中的金刚石薄膜制备技术近年来，材料科学领域中的金刚石薄膜制备技术引起了广泛的关注。

金刚石是世界上最硬的物质之一，具有非常优异的力学性能、磁学性能和热学性能等。

由于其优异的机械和热学性能，金刚石薄膜已广泛应用于微电子、生物医学、航空航天和高速切削加工等领域。

金刚石薄膜制备技术有多种方法，包括化学气相沉积、物理气相沉积、等离子体增强化学气相沉积、离子束沉积、热解法、溅射法等。

这些方法都有自己的优势和限制，需要针对不同应用场合进行选择。

其中物理气相沉积是最常用的方法之一。

在物理气相沉积中，最常用的金刚石沉积源是石墨。

通过热解石墨在真空中形成的碳离子，然后在底板上沉积成薄膜。

这种方法制备的金刚石薄膜质量高，可控性强，具有较高的生长速率和生长面积，很适合制备大面积的金刚石薄膜。

此外，等离子体增强化学气相沉积也是一种常用的制备金刚石薄膜的方法。

它利用等离子体使一种气体解离成离子和自由基，然后将其沉积在底板上。

与物理气相沉积相比，等离子体增强化学气相沉积生长的金刚石薄膜结构更加致密，分子束需在高真空下进行，可有效控制沉积速率、形成金刚石结晶的取向、控制金刚石颗粒的大小等。

离子束沉积方法也被广泛用于制备金刚石薄膜。

离子束沉积是利用精细控制的离子束使靶材表面原子沉积在基体表面。

它具有高生长速率、大生长区域、高沉积效率和微观结构控制等特点。

这种方法需要在高真空环境下进行，因此需要昂贵的真空设备，制备成本较高。

与上述方法相似的是，热解法也是一种常见的制备金刚石薄膜的方法。

它通过热分解炔烃在真空或惰性气氛中生成金刚石结晶。

在生长过程中，金刚石薄膜的结晶取向和沉积速率都可以通过控制沉积条件来制定和改革。

这种方法具有简单、可控、可与微电子芯片制造过程相结合等优点，但由于需要高温条件和压力，对实验设备和技术人员要求较高。

溅射法则是制备金刚石薄膜的前沿研究热点之一。

该方法利用金刚石靶材的离子束轰击特定的沉积基底，通过反应在基底上沉积的碳溶质形成金刚石薄膜。

金刚石薄膜技术及其应用金刚石是一种硬度极高的天然矿物，于20世纪60年代起被学界广泛研究。

随着材料科学技术的不断进步，金刚石薄膜技术也逐渐成为研究的热点之一。

本文将从金刚石薄膜技术的原理、制备方法及其应用的方面进行阐述。

一、金刚石薄膜技术原理金刚石薄膜技术主要利用化学气相沉积（CVD）的方式在基材表面生长金刚石薄膜。

这种方法通常需要高温（在800℃以上）和高气压的气氛下进行，需要一些特殊的条件。

CVD是一种利用热分解气体在表面形成固体物质的工艺。

在CVD法生长金刚石薄膜的过程中，应先将气流中的气体分离出不含杂质、单质态的纯氢气，在高温下将氢气还原出单质氢原子，在这些氢原子的作用下，金刚石的碳原子就会在基材表面上生长。

二、金刚石薄膜技术制备方法金刚石薄膜的制备方法主要分为两大类：基于低压CVD技术和基于高压CVD技术。

基于低压CVD技术中，使用的气体通常是甲烷和氢气的混合物，在真空条件下进行反应。

将这些气体通过高温反应炉，使得甲烷分解成纯碳离子。

碳离子被氢气还原后，随后沉积在准备好的表面上，形成一层金刚石薄膜。

而基于高压CVD技术，则是在准备好的基板中，使用气压较高的气体进行反应。

这种方法通常能够得到更厚的金刚石薄膜。

三、金刚石薄膜技术的应用金刚石薄膜技术的应用场景非常广泛，以下将介绍一些典型的应用场景和案例：1. 电子技术领域金刚石薄膜是一个重要的电学材料，在电子技术领域有着广泛的应用价值。

例如，金刚石薄膜是一种优秀的绝缘材料，可以用于制造高性能半导体元件、纳米晶体管和高功率器件。

2. 机械工业领域由于金刚石薄膜极其硬度极高和耐磨性能强，在机械工业领域也有着广泛的应用价值。

例如，在高速切削和精细加工方面，金刚石薄膜的应用能够明显提高加工效率和加工精度。

另外，金刚石薄膜也可以用于制造高强度、高硬度的刀具和轴承零部件。

3. 生命科学领域除此之外，金刚石薄膜技术在生命科学领域也有另外一些应用场景。

例如，金刚石薄膜可以被用作人工眼视网膜和人工髋关节等器官的材料。

金刚石薄膜的性质、制备及应用金刚石薄膜因其独特的物理、化学性质而备受。

作为一种具有高硬度、高熔点、优良光学和电学性能的材料，金刚石薄膜在许多领域具有广泛的应用前景。

本文将详细探讨金刚石薄膜的性质、制备方法以及在各个领域中的应用，旨在为相关领域的研究提供参考和借鉴。

金刚石薄膜具有许多优异的物理和化学性质。

金刚石是已知的世界上最硬的物质，其硬度远高于其他天然矿物。

金刚石的熔点高达3550℃，远高于其他碳材料。

金刚石还具有优良的光学和电学性能。

其透明度较高，可用于制造高效光电设备。

同时，金刚石具有优异的热导率和电绝缘性能，使其在高温和强电场环境下具有广泛的应用潜力。

制备金刚石薄膜的方法主要有物理法、化学法和电子束物理法等。

物理法包括热解吸和化学气相沉积等，可制备高纯度、高质量的金刚石薄膜。

化学法主要包括有机化学气相沉积和溶液法等，具有沉积速率快、设备简单等优点。

电子束物理法是一种较为新兴的方法，具有较高的沉积速率和良好的薄膜质量。

各种方法的优劣和适用范围因具体应用场景而异，需根据实际需求进行选择。

光电领域：金刚石薄膜具有优良的光学性能，可用于制造高效光电设备。

例如，利用金刚石薄膜制造的太阳能电池可将更多的光能转化为电能。

金刚石薄膜还可用于制造高品质的激光器、光电探测器和光学窗口等。

高温领域：金刚石的熔点高达3550℃，使其在高温环境下具有广泛的应用潜力。

例如，金刚石薄膜可应用于高温炉的制造，提高炉具的耐高温性能和加热效率。

金刚石薄膜还可用于制造高温传感器和热电偶等。

高压力领域：金刚石具有很高的硬度，使其在高压环境下保持稳定。

因此，金刚石薄膜可应用于高压设备的制造，如高压泵、超高压测试仪器等。

金刚石薄膜还可用于制造高精度的光学镜头和机械零件等。

本文对金刚石薄膜的性质、制备及应用进行了详细的探讨。

作为一种具有高硬度、高熔点、优良光学和电学性能的材料，金刚石薄膜在光电、高温、高压力等领域具有广泛的应用前景。

金刚石薄膜研究及在制造业中的应用金刚石薄膜是一种高科技材料，具有优异的机械、光学、电子性能，被广泛应用于各个领域。

随着科技的不断进步，金刚石薄膜研究也不断深入，其在制造业中的应用也更加广泛。

一、金刚石薄膜的制备技术金刚石薄膜的制备技术主要包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法。

CVD法是指将金刚石前体气体在热力学平衡条件下分解，沉积在衬底上形成金刚石薄膜。

该方法具有制备工艺简单、成本低等优点，但对设备和前体气体纯度要求较高，且易产生晶面取向不均匀等问题。

PVD法主要是利用离子束或者真空电镀等方法将金刚石材料沉积在衬底上。

该方法具有沉积速率快、晶面取向良好等优点，但缺点是设备复杂、制备周期长等。

二、金刚石薄膜在制造业中的应用1. 硬质合金刀具金刚石薄膜不仅硬度高，而且有优异的耐磨性能，使得其在制造业中的应用非常广泛，最为常见的应用就是硬质合金刀具。

生产硬质合金刀具的工艺主要包括两部分，即刀具材料的制备和刀具的制造加工。

其中，金刚石薄膜主要用于刀片的磨削和切削加工。

通过金刚石薄膜的应用，能够大幅提升硬质合金刀具的切削效率和耐磨性能。

2. IC制造IC制造是目前普遍应用金刚石薄膜的领域之一。

在IC生产过程中，金刚石薄膜可用作金属线路的保护层和刻蚀标记层，能够大幅提升IC制造的效率和稳定性。

为了提高IC器件的可靠性和生产效率，人们通过金刚石薄膜的应用，使IC器件的寿命更长，效率更高，品质更稳定。

3. 机械密封件机械密封件是金刚石薄膜在制造业中的另一个应用领域。

在高压、高温和强腐蚀环境下，金刚石薄膜的耐磨性、耐腐蚀性和高压强度能力非常优异，使得其广泛应用于机械密封件的制造过程中。

通过金刚石薄膜的应用，能够大幅提高机械密封件在高强度、高温度和腐蚀环境下的使用寿命和性能稳定性。

三、金刚石薄膜在未来的发展与应用随着人们对金刚石薄膜的研究不断深入，其未来的应用领域也会越来越广泛。

目前，有关金刚石薄膜材料的研究主要集中在以下几个方面：1. 提高金刚石薄膜的厚度和质量目前，金刚石薄膜的厚度仍然比较薄，只有几纳米，受到厚度限制的应用场景也较为有限。

国内外第四代金刚石半导体材料发展现状第四代金刚石半导体材料是指在金刚石材料基础上研发出的新一代半导体材料。

金刚石是一种具有优异物理和化学性质的材料，在高温、高压、高电子流密度等条件下具有出众的电子传导性和热传导性能。

因此，第四代金刚石半导体材料具有潜在的广泛应用前景，尤其在高功率电子器件、光电子器件以及生物传感器等领域具有巨大的发展潜力。

在国内，第四代金刚石半导体材料的研究开始于上世纪80年代末。

当时，中国科学院物理研究所等单位开始进行金刚石薄膜的研究。

经过多年的努力，中国科学家们成功地制备出了高质量的金刚石薄膜材料，并研发出了金刚石基础电子器件。

目前，国内的第四代金刚石半导体材料研究主要集中在金刚石薄膜的制备与改性、金刚石电子器件的设计与制备等方面。

为了提高金刚石薄膜的质量，科研人员采用了化学气相沉积（CVD）技术、磁控溅射（MPS）技术等不同的制备方法，并对加工条件进行了优化。

此外，为了提高金刚石薄膜的电子性能，一些研究人员对金刚石薄膜进行了掺杂改性，例如氮、硼、磷等元素的掺杂，以提高其电导率和其他电学性能。

同时，科研人员还结合金刚石与其他半导体材料的异质结构的特点，研发出了金刚石异质结构器件，如金刚石/石墨烯和金刚石/碳化硅异质结构材料。

在国际上，第四代金刚石半导体材料的研究也取得了一系列突破。

美国、日本、德国等国家的科研机构和企业，都在积极进行着第四代金刚石半导体材料的研究和开发。

在美国，卡内基梅隆大学（Carnegie Mellon University）的研究人员成功地将金刚石薄膜与碳纳米管集成在一起，形成了新型的金刚石薄膜异质结构材料。

这种材料具有优秀的电子传输性能，在新一代光电半导体器件中具有广泛的应用前景。

在日本，东京大学的研究人员利用分子束外延（MBE）技术成功地制备出了高质量的金刚石薄膜材料，并将其应用于高功率电子器件中。

他们的研究成果为金刚石半导体材料的进一步发展提供了重要的理论和技术基础。

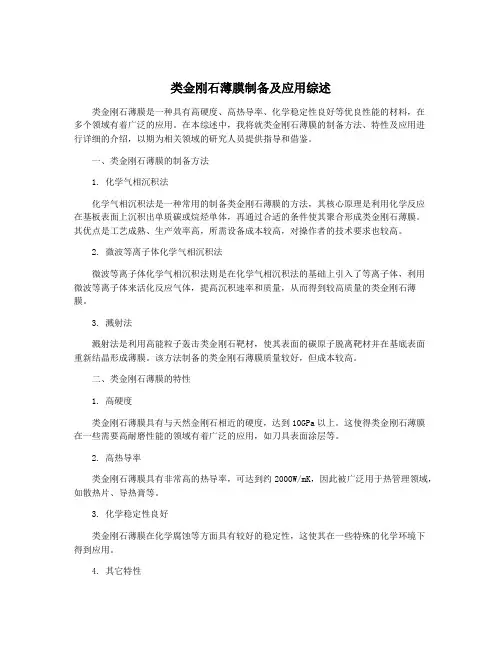

类金刚石薄膜制备及应用综述类金刚石薄膜是一种具有高硬度、高热导率、化学稳定性良好等优良性能的材料，在多个领域有着广泛的应用。

在本综述中，我将就类金刚石薄膜的制备方法、特性及应用进行详细的介绍，以期为相关领域的研究人员提供指导和借鉴。

一、类金刚石薄膜的制备方法1. 化学气相沉积法化学气相沉积法是一种常用的制备类金刚石薄膜的方法，其核心原理是利用化学反应在基板表面上沉积出单质碳或烷烃单体，再通过合适的条件使其聚合形成类金刚石薄膜。

其优点是工艺成熟、生产效率高，所需设备成本较高，对操作者的技术要求也较高。

2. 微波等离子体化学气相沉积法微波等离子体化学气相沉积法则是在化学气相沉积法的基础上引入了等离子体，利用微波等离子体来活化反应气体，提高沉积速率和质量，从而得到较高质量的类金刚石薄膜。

3. 溅射法溅射法是利用高能粒子轰击类金刚石靶材，使其表面的碳原子脱离靶材并在基底表面重新结晶形成薄膜。

该方法制备的类金刚石薄膜质量较好，但成本较高。

二、类金刚石薄膜的特性1. 高硬度类金刚石薄膜具有与天然金刚石相近的硬度，达到10GPa以上。

这使得类金刚石薄膜在一些需要高耐磨性能的领域有着广泛的应用，如刀具表面涂层等。

2. 高热导率类金刚石薄膜具有非常高的热导率，可达到约2000W/mK，因此被广泛用于热管理领域，如散热片、导热膏等。

3. 化学稳定性良好类金刚石薄膜在化学腐蚀等方面具有较好的稳定性，这使其在一些特殊的化学环境下得到应用。

4. 其它特性除了上述特性之外，类金刚石薄膜还具有较好的光学性能、生物相容性等特性，这为其在生物医疗、光学涂层等领域的应用提供了可能。

三、类金刚石薄膜的应用1. 刀具涂层由于其高硬度与耐磨性能，类金刚石薄膜被广泛应用于刀具涂层，能够大大提高刀具的使用寿命与切削性能。

2. 热管理材料类金刚石薄膜的高热导率使其成为理想的热管理材料，广泛应用于散热片、导热膏等领域。

3. 光学涂层类金刚石薄膜的优良光学性能使其在激光光学、液晶面板等领域有着广泛的应用。

直流电弧等离子喷射法沉积大面积金刚石厚膜的研究直流电弧等离子喷射法（DC arc plasma spray）是一种常用的技术，用于沉积大面积金刚石厚膜的研究。

其原理是通过电弧放电在等离子喷枪中产生高温等离子气体，将金刚石粉末加热至熔化状态，然后喷射到基底材料上进行涂层沉积。

本文将详细介绍该工艺的研究进展和应用。

第一部分为引言，介绍了金刚石膜在材料领域的广泛应用和其优点，以及目前制备金刚石膜的方法和存在的问题。

同时，引言部分还介绍了DC arc plasma spray技术的基本原理和特点。

第二部分为DC arc plasma spray技术的研究进展，主要介绍了该技术在金刚石膜制备方面的研究进展。

其中，包括喷射参数的优化与控制、金刚石粉末的选择与处理、基底材料的表面处理、膜层沉积的机制和微观结构等方面的内容。

通过对这些关键问题的研究，可以改善沉积金刚石膜的质量与性能。

第三部分为DC arc plasma spray技术的应用，主要介绍了该技术在不同领域的应用。

其中，包括切削工具、磨料工具、防腐蚀材料、光学材料等方面的应用。

通过对这些应用的介绍，可以进一步展示DC arc plasma spray技术在材料工程中的巨大潜力。

第四部分为结论，总结了DC arc plasma spray技术在沉积大面积金刚石厚膜的研究方面取得的进展和成果，并对未来的研究方向提出了展望。

总之，本文将通过详尽的研究进展和应用介绍，全面了解DC arc plasma spray技术在沉积大面积金刚石厚膜方面的研究现状和发展趋势。

希望该技术能够在未来的研究和应用中起到更加重要的作用，推动金刚石薄膜在材料工程中的广泛应用。

论化学气相沉积_CVD_金刚石技术最新发展化学气相沉积(CVD)技术是一种重要的薄膜制备技术，在新材料合成和薄膜加工领域得到广泛应用。

其中，金刚石薄膜的CVD技术作为一种特殊而重要的应用，历经了多年的发展，并取得了许多重大突破。

本文将从金刚石薄膜的特性、CVD技术的基本原理和现有问题等方面，重点探讨金刚石CVD技术的最新发展。

首先，金刚石薄膜具有极高的硬度、较好的热导性和良好的化学稳定性，使其在超硬材料和微电子领域有着广泛的应用。

CVD技术是金刚石薄膜制备的主要方法之一，其基本原理是利用气相反应在基底表面沉积出金刚石晶粒。

常用的金刚石CVD方法包括热CVD和微波CVD等。

其中，微波CVD技术由于其能量高效利用、反应速度快等优势，成为了目前研究的热点之一其次，要实现高质量的金刚石薄膜制备，需要解决一系列问题。

首先，反应的热力学条件往往很苛刻，需要高温高压的环境才能保证金刚石沉积。

其次，合适的沉积气体和添加剂的选择对于金刚石晶粒的生长和质量起着重要作用。

此外，金刚石薄膜的沉积速度也是一个需要解决的问题，一方面需要控制金刚石晶粒的生长速率，另一方面也需要加快沉积速度以提高生产效率。

最新发展方面，金刚石CVD技术在以下几个方面取得了重要进展。

首先是对热力学条件的优化，研究人员通过改变反应环境中的压力、温度等参数，优化金刚石晶粒的生长和质量。

其次是添加剂的研究，利用不同的添加剂可以改变金刚石薄膜的性质，例如降低杂质含量、改善生长速度等。

另外，研究人员还不断改进金刚石CVD设备和工艺，例如优化反应室结构、改善气体供应方式等，以提高金刚石薄膜的制备质量和生产效率。

在应用方面，金刚石CVD技术已经得到了广泛的应用。

金刚石涂层可用于机械切割工具、刀具、轴承等领域，以提高其耐磨性和寿命。

此外，金刚石薄膜还可用于纳米器件、电子器件等领域，以提高其热导性和电导性能。

此外，金刚石CVD技术还可以用于制备其他新型材料薄膜，例如氮化硼薄膜、碳化硅薄膜等，进一步拓展了应用领域。

类金刚石薄膜制备及应用综述类金刚石薄膜是一种由金刚石晶体颗粒组成的薄膜，具有很高的硬度、优异的化学稳定性和良好的导热性能，因而在许多领域具有广泛的应用前景。

本文将对类金刚石薄膜的制备方法和应用进行综述。

制备方法方面，目前主要有化学气相沉积（CVD）法、物理气相沉积（PVD）法和磁控溅射（MS）法等。

其中，CVD法是最常用的制备方法之一。

它通过在合适的基底上，利用热解反应使前驱物（如丙烯酸甲酯）分解产生碳源，并在高温下使碳源与金属催化剂（如镍或铁）相互作用，最终沉积出类金刚石薄膜。

CVD法具有制备工艺简单、成本低廉等优点。

另外，PVD法和MS法也能制备出类金刚石薄膜，但相对于CVD法，它们的制备过程更加复杂，成本也更高。

类金刚石薄膜的应用领域广泛。

首先，它在电子学领域中有着重要的应用。

由于类金刚石薄膜的高导热性和优异的机械性能，可以用于制作高功率晶体管和高频振荡器等器件，提高其散热效能和稳定性。

其次，类金刚石薄膜还可以应用于光学领域。

由于其低散射和高透明性，可以用于制作光学镜片和涂层，提高光学设备的性能。

此外，类金刚石薄膜还可用于制作生物传感器和医疗器械等领域，发挥其优异的化学稳定性和生物相容性。

尽管类金刚石薄膜具有广泛的应用前景，但目前仍面临一些挑战。

首先，类金刚石薄膜的制备方法需要进一步优化，以提高其制备效率和质量。

其次，目前的制备方法成本较高，需要进一步降低制备成本，以推动其产业化进程。

另外，类金刚石薄膜的表面粗糙度和结晶质量也需要进一步改善，以满足不同领域的需求。

综上所述，类金刚石薄膜作为一种具有优异性能的材料，在电子学、光学和生物医学等领域具有广泛的应用前景。

随着制备技术的不断发展和改进，相信类金刚石薄膜将在更多领域发挥其独特的优势。

离子束沉积法制备金刚石薄膜要说起金刚石薄膜，很多人可能会觉得很遥远，甚至有点科幻。

但事实上，金刚石薄膜的应用早已悄悄进入了我们生活的各个角落，从高端电子器件到硬度超强的刀具，甚至在一些医疗器械上都有它的身影。

说到这，大家可能会想，这东西看起来那么高大上，它是怎么制作出来的呢？这就要提到一个名字：离子束沉积法。

听上去有点复杂，但其实它的原理并不难懂，接下来我们就带大家走进这个神奇的世界，看看金刚石薄膜是如何诞生的。

先说离子束沉积法，它其实就是通过一种特殊的方式，把离子加速到非常高的速度，然后用这些高速飞来的离子撞击到目标表面。

这些离子好像一群“飞奔的牛仔”，在这个过程中，它们不仅能够改变目标表面的原子结构，还能把这些原子“送”到目标材料上，形成新的薄膜。

是不是有点像是飞舞的刀锋，精准又有力？这个过程有点像是玩拼图，但拼的是原子。

嗯，就是这么酷。

不过，说到这里，可能有小伙伴要问了，离子束沉积法为什么这么受欢迎呢？那可是因为金刚石薄膜的特性实在是太强大了。

大家都知道，金刚石硬度超高，是自然界中最硬的物质之一，用来做刀具、切割工具，简直就是一把神器。

可是，金刚石本身不容易加工，体积大了就不好控制，所以这时候金刚石薄膜就派上用场了。

通过离子束沉积法制作的金刚石薄膜，薄薄的一层，却能拥有金刚石的硬度，既保留了它的强度，又能更灵活地应用。

离子束沉积法制备的金刚石薄膜非常均匀、致密，不容易出现裂缝。

就好像一块巧克力蛋糕，外面看着平滑无比，咬一口却发现里面的每一层都很有质感，吃一口就是满满的满足感。

这层金刚石薄膜在很多地方都能派上用场，比如电子器件、热管理系统、甚至航空航天领域。

是的，你没听错，这种薄膜可以在那么严苛的环境下生存，简直是“硬核”中的硬核。

说到这里，也许你会觉得这事儿听起来挺高科技的，实际上也没那么神秘。

金刚石薄膜本身并不是什么不可触及的东西，离子束沉积法也并不是说得高深莫测，它就像是打开了一个魔法盒子，让我们有了更多的可能性。

检测方法FT-IR，XRR，拉曼这个方法是一个俄罗斯人首先提出的，由此可见俄罗斯人的确很牛。

这种方法可以合成大面积金刚石薄膜，大面积哦，这是由于现在可以得到很大规模的等离子体，所以这种方法在研究领域可谓不可多得，只用甲烷就可以得到大面积的金刚石。

CVD金刚石可以用各种方法合成，其中晶粒生长速度最快的则为热等离子体CVD工艺。

我们试验室过去曾试图用DC等离子体CVD工艺合成金刚石厚膜，并就膜与基底的附着强度和膜的性质作过探讨。

但是，热等离子体工艺存在沉积面积和膜质量都不如其它CVD工艺等问题。

CVD金刚石薄膜应用中对扩大沉积面积有着强烈的需求。

金刚石在所有已知物质中具有最高的硬度、高耐磨率、良好的抗腐蚀性、低的摩擦系数、高的光学透射率(对光线而言从远红外区到深紫外区完全透明) 、高的光学折射率、高空穴迁移率、极佳的化学惰性,既是热的良导体,又是电的绝缘体,掺杂后可形成P和N型的半导体。

金刚石有如此多优异性能,因而在国民经济上有着广泛的用途。

金刚石从真空紫外光波段到远红外光波段对光线是完全透明的，因此金刚石膜作为光学涂层的应用前景非常好，可用作红外光学窗口和透镜的保护性涂层。

以及在恶劣环境下工作的红外在线监测和控制仪器的光学元件涂层。

在工业制造领域，需要大量轻量化、高强度的材料，用具有高硬度、高耐磨性的金刚石制成的刀具有长寿命、高加工精度、高加工质量等优异特性，而将金刚石薄膜直接沉积在刀具表面不仅价格大大低于聚晶金刚石刀具，而且可以制备出具有复杂几何形状的金刚石涂膜刀具，在加工非铁系材料领域具有广阔的应用前景。

金刚石在室温下具有最高的热导率，又是良好的绝缘体，因而是大功率激光器件、微波器件、高集成电子器件的理想散热材料。

金刚石能掺杂为P和N型的半导体,与现有半导体材料相比，具有最低的介电常数，最高的禁带宽度，较高稳定性,很高的电子及空穴迁移率和最高的热导率,性能远优于Si半导体,是替代Si的理想材料。
