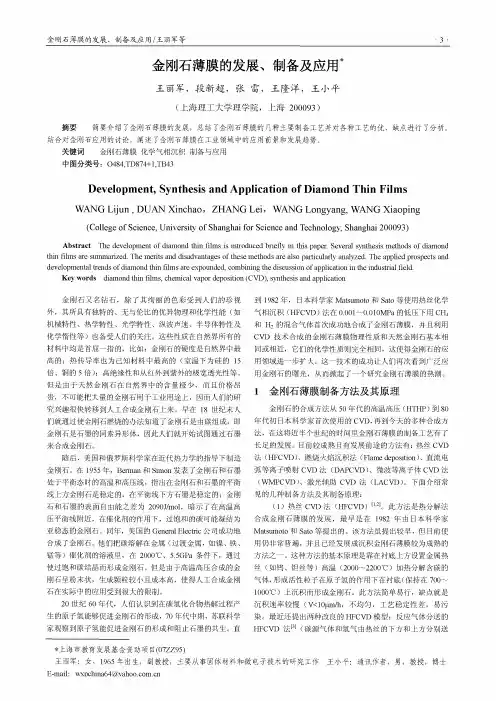

金刚石薄膜

类金刚石膜技术基础一、类金刚石薄膜发展史：金刚石、类金刚石薄膜技术，是指利用各种光学薄膜制作技术制作接近天然金刚石和人造单晶金刚石特性（如在较宽光谱内均具有很高的光透过率－－在2～15μm（微米）范围光的吸收率低到1％；具有很高的硬度、良好的导热性、耐腐蚀性以及化学稳定性高－－1000℃（摄氏度）以上仍保持其化学稳定性等）的人造多晶金刚石薄膜、类金刚石薄膜（又称为硬碳膜、离子碳膜、或透明碳膜）的一种技术。

光学应用金刚石、类金刚石薄膜主要采用低压化学汽相沉积（CVD）技术制备。

低压CVD 技术包括热丝CVD法、等离子体CVD法、离子束蒸镀法、光/激光CVD法附加活性氢激光CVD 法等。

目前，CVD法制作金刚石薄膜已取得丰硕成果，但作为红外光学薄膜应用还需进一步解决金刚石薄膜对红外光学材料的粘着性和光散射的问题。

CVD法制作的金刚石薄膜与硅基片的粘着性是不错的，但是与其他材料（如锗、硫化锌等）基片的粘着性就甚差，或是根本就粘着不到一起去。

对于光散射的问题，则是要求如何更好地控制金刚石薄膜表面形态和晶粒结构。

理想的CVD法制造的红外光学应用的金刚石薄膜或许是一种单晶结构的膜，但是，目前使用CVD法还不能制造单晶结构的金刚石薄膜。

此外，大面积薄膜的制作、膜的光洁度等技术课题以及金刚石薄膜的制作成本问题，都有待于继续研究解决。

1.1金刚石、类金刚石薄膜研究进程自1963年在一次偶然的机会出现了不寻常的硬度和化学性能好的化学汽相沉积（CVD）碳形式的薄膜后,国外有不少研究单位开始研究金刚石薄膜的沉积工艺.1971年,艾森伯格（Aisenberg）和沙博（Chabot）等人,利用离子束蒸镀法,以石墨作薄膜材料,通过氩气弧光放电使石墨分解电离产生碳离子。

碳离子经磁场聚焦成束,在比较高的真空条件下,在低压沉积室内的室温下的基片上沉积出了硬碳膜。

这种硬碳膜具有近似于金刚石的一些特性－如透明度高、电阻抗大、硬度高等。

我国类金刚石薄膜主要制备技术及研究现状摘要类金刚石薄膜具有优良的光学、机械和电特性在军事领域有广泛用途，类金刚石薄膜技术，是指利用各种光学薄膜制作技术制作接近天然金刚石和人造单晶金刚石特性（如在较宽光谱内均具有很高的光透过率在2～15μm（微米）范围光的吸收率低到1％；具有很高的硬度、良好的导热性、耐腐蚀性以及化学稳定性高(1000℃以上仍保持其化学稳定性等）的人造多晶金刚石薄膜、类金刚石薄膜（又称为硬碳膜、离子碳膜、或透明碳膜）的一种技术。

由于类金刚石结构、性能存在一些缺陷，所以对此作了研究。

本文着重对类金刚石薄膜制备技术进行阐述，同时论述了发展潜力。

由于类金刚石薄膜的优越性，所以我国要加大这方面发展。

关键词：类金刚石薄膜，化学气相沉积法，物理沉积法，金刚石The Main Preparation Techniques and Research Status of theDLC Film in ChinaABSTRACTDLC films with excellent optical, mechanical and electrical characteristics ha ve a wide range of applications in the military field. DLC thin film technology, refers to the use of a variety of optical thin film production technology made close to the natural diamond and synthetic single crystal diamond characteristics (such as with high light transmittance in the wide spectrum-in the range of 2~15μm (microns) low absorption of light to 1%; has high hardness and good thermal conductivity, corrosion resistance and high chemical stability -1000°C (degrees Celsius) above maintained its chemical stability, etc.), artificial polycrystalline diamond films DLC films (also known as the hard carbon film,ion carbon film ,or a transparent carbon film), a technology. DLC structure, the performance has some shortcomings,have been investigated. Focus on the DLC film preparation technique is described,and discusses the potential for development. Because of the superiority the DLC films, so china should step up development in this field.KEY WORDS: DLC film，preparation techniques，CVD目录前言 (1)第1章类金刚石薄膜概述 (2)1.1 类金刚石薄膜介绍 (2)1.1.1类金刚石薄膜发展介绍 (3)1.1.2类金刚石薄膜微观结构与其性质 (3)1.1.3类金刚石薄膜分类 (5)第2章类金刚石薄膜制备技术 (6)2.1 化学气相沉积法 (6)2.1.1 热丝CVD法 (6)2.1.2 等离子体CVD法 (7)2.1.3 离子束蒸镀法 (7)2.1.4 光、激光CVD法 (7)2.2 激光法制备DLC膜的发展趋势 (8)2.2.1 激光脉冲宽度由纳秒脉冲向超短脉冲发展 (9)2.2.2 沉积环境由真空向氢气氛或氧气氛发展 (10)2.2.3 薄膜成分由纯DLC膜向掺杂DLC膜发展 (11)2.2.4 激光源由单一激光向多束激光发展 (11)第3章类金刚石薄膜研究 (12)3.1 实验研究 (12)3.1.1 实验装置 (13)3.1.2 实验过程 (15)3.1.3 实验结论 (15)第4章类金刚石薄膜应用以及展望 (16)4.1 类金刚石薄膜应用 (16)4.2 类金刚石薄膜应用展望.................... 1错误！未定义书签。

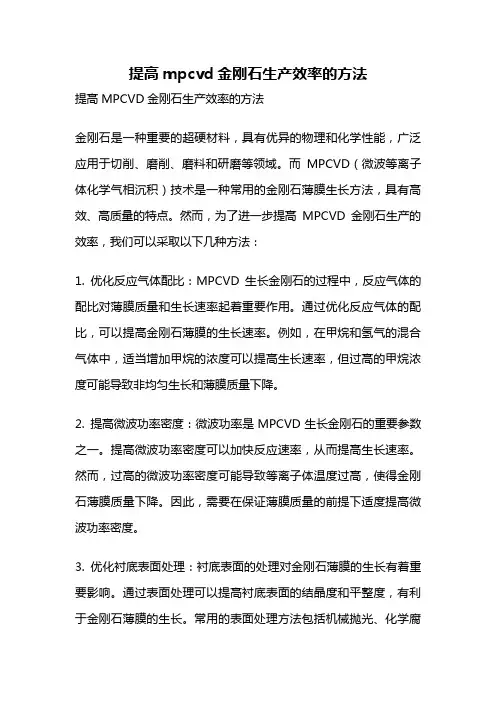

提高mpcvd金刚石生产效率的方法提高MPCVD金刚石生产效率的方法金刚石是一种重要的超硬材料，具有优异的物理和化学性能，广泛应用于切削、磨削、磨料和研磨等领域。

而MPCVD（微波等离子体化学气相沉积）技术是一种常用的金刚石薄膜生长方法，具有高效、高质量的特点。

然而，为了进一步提高MPCVD金刚石生产的效率，我们可以采取以下几种方法：1. 优化反应气体配比：MPCVD生长金刚石的过程中，反应气体的配比对薄膜质量和生长速率起着重要作用。

通过优化反应气体的配比，可以提高金刚石薄膜的生长速率。

例如，在甲烷和氢气的混合气体中，适当增加甲烷的浓度可以提高生长速率，但过高的甲烷浓度可能导致非均匀生长和薄膜质量下降。

2. 提高微波功率密度：微波功率是MPCVD生长金刚石的重要参数之一。

提高微波功率密度可以加快反应速率，从而提高生长速率。

然而，过高的微波功率密度可能导致等离子体温度过高，使得金刚石薄膜质量下降。

因此，需要在保证薄膜质量的前提下适度提高微波功率密度。

3. 优化衬底表面处理：衬底表面的处理对金刚石薄膜的生长有着重要影响。

通过表面处理可以提高衬底表面的结晶度和平整度，有利于金刚石薄膜的生长。

常用的表面处理方法包括机械抛光、化学腐蚀和离子刻蚀等。

选择合适的表面处理方法，并根据具体情况进行优化，可以提高金刚石薄膜的生长效率。

4. 精确控制生长参数：MPCVD生长金刚石薄膜的过程中，生长参数的选择和控制对薄膜质量和生长速率起着至关重要的作用。

例如，生长温度、压力、时间等参数的选择都会对金刚石薄膜的生长效果产生重要影响。

通过精确控制这些生长参数，可以提高金刚石薄膜的生长效率和质量。

5. 引入辅助材料：在MPCVD生长金刚石薄膜的过程中，引入适量的辅助材料可以改变反应气体的组成和性质，从而影响金刚石薄膜的生长。

例如，引入氧气可以增加金刚石薄膜的晶粒尺寸和生长速率。

选择合适的辅助材料，并优化其用量和引入方式，可以提高金刚石薄膜的生长效率。

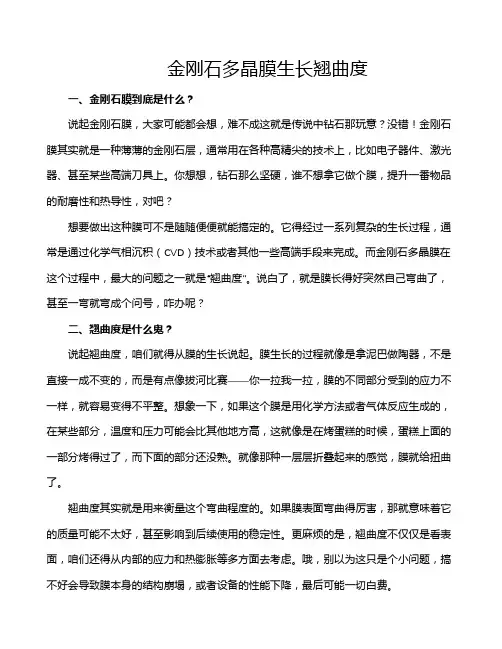

金刚石多晶膜生长翘曲度一、金刚石膜到底是什么？说起金刚石膜，大家可能都会想，难不成这就是传说中钻石那玩意？没错！金刚石膜其实就是一种薄薄的金刚石层，通常用在各种高精尖的技术上，比如电子器件、激光器、甚至某些高端刀具上。

你想想，钻石那么坚硬，谁不想拿它做个膜，提升一番物品的耐磨性和热导性，对吧？想要做出这种膜可不是随随便便就能搞定的。

它得经过一系列复杂的生长过程，通常是通过化学气相沉积（CVD）技术或者其他一些高端手段来完成。

而金刚石多晶膜在这个过程中，最大的问题之一就是“翘曲度”。

说白了，就是膜长得好突然自己弯曲了，甚至一弯就弯成个问号，咋办呢？二、翘曲度是什么鬼？说起翘曲度，咱们就得从膜的生长说起。

膜生长的过程就像是拿泥巴做陶器，不是直接一成不变的，而是有点像拔河比赛——你一拉我一拉，膜的不同部分受到的应力不一样，就容易变得不平整。

想象一下，如果这个膜是用化学方法或者气体反应生成的，在某些部分，温度和压力可能会比其他地方高，这就像是在烤蛋糕的时候，蛋糕上面的一部分烤得过了，而下面的部分还没熟。

就像那种一层层折叠起来的感觉，膜就给扭曲了。

翘曲度其实就是用来衡量这个弯曲程度的。

如果膜表面弯曲得厉害，那就意味着它的质量可能不太好，甚至影响到后续使用的稳定性。

更麻烦的是，翘曲度不仅仅是看表面，咱们还得从内部的应力和热膨胀等多方面去考虑。

哦，别以为这只是个小问题，搞不好会导致膜本身的结构崩塌，或者设备的性能下降，最后可能一切白费。

三、翘曲度如何控制？说了这么多，咱们自然得想想，如何控制翘曲度呢？别着急，解决的办法其实有不少。

就是生长条件的优化。

如果你能够精确控制温度、气体流量和沉积速率，那金刚石膜的成长就会更均匀，翘曲度自然也能降低。

说白了，就是要让这个膜在“生长”过程中，感受不到过大的压力。

像是把一个孕妇照顾得妥妥帖帖的，给她一个无压力的环境，宝宝才能够健康成长。

膜的厚度也是一个关键点。

太薄的膜可能在生长过程中容易受热膨胀影响，导致翘曲；太厚了，又可能在沉积时积累的应力过大，反而让膜在表面发生变形。

金刚石表面覆膜的方法及应用一、化学气相沉积法化学气相沉积（CVD）是一种常用的金刚石表面覆膜方法。

该方法利用含碳气体（如甲烷、乙炔等）在一定条件下发生化学反应，生成金刚石薄膜。

CVD法具有沉积温度低、薄膜质量高等优点，但制备的金刚石膜通常较厚，需要进一步加工以适用于实际应用。

二、物理气相沉积法物理气相沉积（PVD）法是另一种常用的金刚石表面覆膜技术。

该方法通过物理手段（如真空蒸发、离子溅射等）将含碳气体或碳源材料转化为原子态或离子态，然后沉积在基底表面形成金刚石膜。

PVD 法具有较高的沉积速率和较低的制备温度，但制备的金刚石膜较薄，且性能相对较差。

三、热丝化学气相沉积法热丝化学气相沉积（HFCVD）法结合了CVD和热丝技术的优点。

在HFCVD法中，高活性含碳气体在加热的钨丝或镍丝上发生化学反应，产生碳氢自由基或碳离子，并吸附在基底表面形成金刚石膜。

HFCVD 法能够制备高质量的金刚石膜，并具有良好的附着力。

然而，制备过程中需要精确控制热丝温度和气体流量，以保证薄膜质量和沉积速率。

四、激光诱导化学气相沉积法激光诱导化学气相沉积（LCVD）法是一种新型的金刚石表面覆膜技术。

该方法利用激光诱导气体发生化学反应，产生碳氢自由基或碳离子，并在基底表面沉积形成金刚石膜。

LCVD法具有较高的沉积速率和制备温度低等优点，但由于激光诱导过程中可能出现局部过热或光损伤，因此需要优化激光参数以获得高质量的金刚石膜。

五、应用金刚石表面覆膜技术在许多领域具有广泛的应用价值。

例如，在机械领域，金刚石膜可以作为超硬材料应用于刀具、磨料等产品中，提高其使用寿命和加工效率。

在光学领域，金刚石膜具有优异的透光性能和机械稳定性，可用作窗口材料或光电子器件的涂层材料。

此外，金刚石膜在电学、热学、生物学等领域也具有潜在的应用前景。

随着制备技术的不断发展和成本降低，金刚石表面覆膜技术的应用将更加广泛。

微波等离子化学气相沉积（MPCVD）技术制备高质量金刚石薄膜微波等离子化学气相沉积（MPCVD）是一种制备高质量、高纯度金刚石薄膜的方法。

这种技术利用微波激发反应气体，在低压环境下形成等离子体，从而实现金刚石薄膜的沉积。

一、微波等离子化学气相沉积微波等离子化学气相沉积（MPCVD）是一种先进的金刚石沉积技术。

它利用微波能量激发反应气体，产生等离子体，这些等离子体在微波的作用下，与衬底表面相互作用，形成金刚石薄膜。

MPCVD技术的优点在于它可以在较低的温度下实现金刚石薄膜的沉积，同时可以获得高质量、高纯度的金刚石薄膜。

此外，MPCVD技术还可以实现大面积、均匀的沉积，这使得它在工业应用中具有广泛的前景。

二、金刚石的制备在MPCVD技术中，金刚石的制备通常是在微波作用下进行的。

反应气体中的碳源和氢源在微波的作用下被激发为等离子体，这些等离子体中的碳原子在衬底表面沉积下来，形成金刚石薄膜。

在金刚石的制备过程中，反应气体的选择和流量控制是非常重要的。

通常使用的反应气体包括甲烷、丙烷、乙烯等碳氢化合物，以及氨气、氢气等气体。

这些气体的选择和流量控制直接影响金刚石薄膜的质量和性能。

三、MPCVD技术在金刚石制备中的应用MPCVD技术在金刚石制备中有着广泛的应用。

例如，可以利用MPCVD技术制备大尺寸、高质量的金刚石单晶，用于制造高精度、高效率的机械加工工具。

同时，还可以利用MPCVD技术制备厚度可控、均匀的金刚石薄膜，用于制造高效散热器件、高频电子器件等高技术产品。

四、结论综上所述，微波等离子化学气相沉积（MPCVD）技术在金刚石制备中具有广泛的应用前景。

该技术可以在较低的温度下实现高质量、高纯度金刚石薄膜的沉积，同时可以实现大面积、均匀的沉积。

这使得它在工业应用中具有广泛的前景，为制造高精度、高效率的机械加工工具和高频电子器件等高技术产品提供了新的途径。

然而，尽管MPCVD技术具有许多优点，但其在实际应用中仍存在一些挑战和问题。

金刚石薄膜研究及在制造业中的应用金刚石薄膜是一种高科技材料，具有优异的机械、光学、电子性能，被广泛应用于各个领域。

随着科技的不断进步，金刚石薄膜研究也不断深入，其在制造业中的应用也更加广泛。

一、金刚石薄膜的制备技术金刚石薄膜的制备技术主要包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法。

CVD法是指将金刚石前体气体在热力学平衡条件下分解，沉积在衬底上形成金刚石薄膜。

该方法具有制备工艺简单、成本低等优点，但对设备和前体气体纯度要求较高，且易产生晶面取向不均匀等问题。

PVD法主要是利用离子束或者真空电镀等方法将金刚石材料沉积在衬底上。

该方法具有沉积速率快、晶面取向良好等优点，但缺点是设备复杂、制备周期长等。

二、金刚石薄膜在制造业中的应用1. 硬质合金刀具金刚石薄膜不仅硬度高，而且有优异的耐磨性能，使得其在制造业中的应用非常广泛，最为常见的应用就是硬质合金刀具。

生产硬质合金刀具的工艺主要包括两部分，即刀具材料的制备和刀具的制造加工。

其中，金刚石薄膜主要用于刀片的磨削和切削加工。

通过金刚石薄膜的应用，能够大幅提升硬质合金刀具的切削效率和耐磨性能。

2. IC制造IC制造是目前普遍应用金刚石薄膜的领域之一。

在IC生产过程中，金刚石薄膜可用作金属线路的保护层和刻蚀标记层，能够大幅提升IC制造的效率和稳定性。

为了提高IC器件的可靠性和生产效率，人们通过金刚石薄膜的应用，使IC器件的寿命更长，效率更高，品质更稳定。

3. 机械密封件机械密封件是金刚石薄膜在制造业中的另一个应用领域。

在高压、高温和强腐蚀环境下，金刚石薄膜的耐磨性、耐腐蚀性和高压强度能力非常优异，使得其广泛应用于机械密封件的制造过程中。

通过金刚石薄膜的应用，能够大幅提高机械密封件在高强度、高温度和腐蚀环境下的使用寿命和性能稳定性。

三、金刚石薄膜在未来的发展与应用随着人们对金刚石薄膜的研究不断深入，其未来的应用领域也会越来越广泛。

目前，有关金刚石薄膜材料的研究主要集中在以下几个方面：1. 提高金刚石薄膜的厚度和质量目前，金刚石薄膜的厚度仍然比较薄，只有几纳米，受到厚度限制的应用场景也较为有限。

DLC膜类金刚石膜(Diamond-Like-Carbon，DLC)，是一种非晶碳膜，它具有类似天然金刚石的许多性质，如高硬度、低摩擦系数、高电阻率、良好的光学性能、高化学稳定性等[1,2]。

因此，DLC膜广泛应用于机械、磁记录技术、光电、激光等领域，从20世纪80年代以来一直是薄膜技术领域研究的热点之一。

由于制备方法和采用的碳原子载气相沉积(PVD)制备的。

体不同，生成的DLC 膜中原子的键合方式(有C-H、C- C)及碳原子之间的键合方式(有sp2、sp3等)有所不同，并且各种键合方式的比例不同。

因此DLC膜是范围很大的一类非晶碳膜，为sp2、sp3键共存(石墨为sp2键、金刚石为sp3键)。

根据膜中含氢与否可分为无氢和含氢DLC，即ta-C和ta-C:H。

含氢的类金刚石膜是通过化学气相沉积(CVD)制备的，而不含氢的类金刚石膜是通过物理不同工艺制备的DLC的成分、结构和性能相差较大，一般把硬度超过金刚石硬度20%的绝缘无定型非晶碳膜称为类金刚石膜。

图1是类金刚石的C-H相图[3]，可以看出，只有相图的上半部分才能形成DLC，图中ta-C和ta-C:H的区域即DLC的形成区域，它们均是含sp3键较多的区域。

典型的ta-C:H膜含sp3部分要少于50%，而ta-C膜(即四面体碳ta-C)包含85%甚至更高含量的sp3键。

图1 类金刚石C-H图在直流放电等离子体中，Whitmell和Williamson首次用碳氢气体制备了DLC 膜。

此后，DLC膜已被多种方法制备，它们的主要共同特征都是在粒子轰击的条件下成膜的，荷能离子对膜生长表面的轰击对其sp3键结构的形成起着关键的作用，故又称之为离子碳膜，并记为i-C。

到目前为止，类金刚石膜的制备方法大致可以分为两大类：物理气相沉积法和等离子体辅助化学气相沉积法(PECVD)。

前者包括蒸发镀膜、磁控溅射、离子束镀膜、脉冲激光沉积、激光-离子束沉积、磁过滤真空弧沉积方法等。

氟化类金刚石薄膜疏水性能研究的开题报告
一、选题背景和意义
金刚石具有硬度高、耐磨性强、化学稳定等特点，在工业制造领域广泛应用，但其表面易受到水、油等液体的粘附，导致表面污染，降低其表面性能，限制其应用范围。

因此，研究金刚石表面疏水性能的提高具有重要意义。

目前，氟化类化合物具有良好的疏水性能和化学稳定性，已被广泛应用于致密薄膜的制备，因此，研究氟化类金刚石薄膜的疏水性能对于提高其表面性能具有重要意义。

二、研究内容和方法
1. 研究目标：探究氟化类金刚石薄膜的疏水性能及其影响因素；
2. 研究内容：
（1）制备金刚石薄膜；
（2）采用CVD技术制备氟化类金刚石薄膜；
（3）研究氟化类金刚石薄膜在水、油等液体中的接触角及表面张力；
（4）研究不同氟化类金刚石薄膜表面形貌与疏水性能之间的关系；
（5）探究氟化类金刚石薄膜的化学稳定性。

3. 研究方法：
（1）采用化学气相沉积（CVD）技术制备金刚石薄膜；
（2）利用射频辉光放电等方法在金刚石薄膜表面分别沉积氟气、氟化氢等氟化类物质；
（3）采用接触角仪、表面张力仪等测试设备测定氟化类金刚石薄膜表面的接触角和表面张力；
（4）扫描电子显微镜（SEM）、原子力显微镜（AFM）等表面分析仪器观察氟化类金刚石薄膜表面形貌；
（5）通过化学实验等方法探究氟化类金刚石薄膜的化学稳定性。

三、预期成果和意义
通过研究氟化类金刚石薄膜的疏水性能及其影响因素，可以深入了解其表面性能特点，为提高金刚石材料的应用性能提供理论基础和实验依据，并为制备具有优异性能的材料提供新思路和方法。

同时，该研究成果对于探索新型高性能涂料、生物医学材料等领域的开发具有重要意义。

oDLC类金刚石镀膜技术知识介绍DLC（类金刚石薄膜）定义：类金刚石薄膜是近年兴起的一种以sp3和 sp2键的形式结合生成的亚稳态材料，兼具了金刚石和石墨的优良特性，而具有高硬度.高电阻率.良好光学性能以及优秀的摩擦学特性。

类金刚石薄膜通常又被人们称为DLC薄膜，是英文词汇Diamond Like Carbon的简称，它是一类性质近似于金刚石，具有高硬度.高电阻率.良好光学性能等，同时又具有自身独特摩擦学特性的非晶碳薄膜。

DLC薄膜性能机械性能：高硬度和高弹性模量、优异的耐磨性、低摩擦系数电学性能：表面电阻高化学惰性大光学性能：DLC膜在可见光区通常是吸收的，在红外去具有很高的透过率稳定性：亚稳态的材料、热稳定性很差，400摄氏度oDLC镀膜技术解析：oDLC镀膜技术，是指通过纳米镀膜技术将DLC(类金刚石薄膜)均匀地沉积于钢化玻璃或者物质表面，形成一层独特的保护膜。

借助类金刚石薄膜自身的高硬度优势提高钢化玻璃的表面硬度，改善其防刮抗压性能。

、oDLC镀膜技术的应用由于DLC类金刚石有着和金刚石几乎一样的性质，因此，它的产品被广泛应用到机械、电子、光学和医学等各个领域。

同时类金刚石膜有着比金刚石膜更高的新能价格比，所以相当广泛的领域内可以代替金刚石膜。

1、机械领域的应用①用于防止金属化学腐蚀和划伤方面②磁介质保护膜2、电子领域的应用①UISI芯片的BEOL互联结构的低K值的材料②碳膜和DLC薄膜交替出现的多层结构构造共振隧道效应的多量子阱结构3、光学领域的应用①塑料和聚碳酸酯等低熔点材料组成的光学透镜表面抗磨损保护层②DLC膜为性能极佳的发光材料之一：光学隙带范围宽，室温下光致发光和电致发光率都很高。

4、医学领域的应用①在人工心脏瓣膜的不锈钢或钛合金表面沉积DLC膜能同时满足机械性能、耐腐蚀性能和生物相溶性要求②人工关节承受的抗磨性简而言之，类金刚石膜由于其良好的性能和广泛的应用，正受到越来越多的关注，近段时间由信利光电推出的金刚盾钢化膜正式采用了oDLC镀膜技术。

论化学气相沉积_CVD_金刚石技术最新发展化学气相沉积(CVD)技术是一种重要的薄膜制备技术，在新材料合成和薄膜加工领域得到广泛应用。

其中，金刚石薄膜的CVD技术作为一种特殊而重要的应用，历经了多年的发展，并取得了许多重大突破。

本文将从金刚石薄膜的特性、CVD技术的基本原理和现有问题等方面，重点探讨金刚石CVD技术的最新发展。

首先，金刚石薄膜具有极高的硬度、较好的热导性和良好的化学稳定性，使其在超硬材料和微电子领域有着广泛的应用。

CVD技术是金刚石薄膜制备的主要方法之一，其基本原理是利用气相反应在基底表面沉积出金刚石晶粒。

常用的金刚石CVD方法包括热CVD和微波CVD等。

其中，微波CVD技术由于其能量高效利用、反应速度快等优势，成为了目前研究的热点之一其次，要实现高质量的金刚石薄膜制备，需要解决一系列问题。

首先，反应的热力学条件往往很苛刻，需要高温高压的环境才能保证金刚石沉积。

其次，合适的沉积气体和添加剂的选择对于金刚石晶粒的生长和质量起着重要作用。

此外，金刚石薄膜的沉积速度也是一个需要解决的问题，一方面需要控制金刚石晶粒的生长速率，另一方面也需要加快沉积速度以提高生产效率。

最新发展方面，金刚石CVD技术在以下几个方面取得了重要进展。

首先是对热力学条件的优化，研究人员通过改变反应环境中的压力、温度等参数，优化金刚石晶粒的生长和质量。

其次是添加剂的研究，利用不同的添加剂可以改变金刚石薄膜的性质，例如降低杂质含量、改善生长速度等。

另外，研究人员还不断改进金刚石CVD设备和工艺，例如优化反应室结构、改善气体供应方式等，以提高金刚石薄膜的制备质量和生产效率。

在应用方面，金刚石CVD技术已经得到了广泛的应用。

金刚石涂层可用于机械切割工具、刀具、轴承等领域，以提高其耐磨性和寿命。

此外，金刚石薄膜还可用于纳米器件、电子器件等领域，以提高其热导性和电导性能。

此外，金刚石CVD技术还可以用于制备其他新型材料薄膜，例如氮化硼薄膜、碳化硅薄膜等，进一步拓展了应用领域。

十大新材料新材料是指通过人类不断创新和发展所产生的一类具有新的物理、化学或材料特性的材料。

随着科技的不断进步和人类对材料需求的不断增加，新材料的发展越来越受到人们的关注。

下面是十大新材料：1. 石墨烯（Graphene）石墨烯是一种由碳原子构成的单层、具有二维结构的材料。

它具有良好的导电性、导热性和机械性能，被誉为"21世纪最具应用前景的材料"。

2. 金刚石薄膜金刚石薄膜是一种由人造金刚石材料制成的薄膜。

它具有极高的硬度和耐磨性，可以应用于切割、磨削等工业领域。

3. 超导材料超导材料是一种在低温下具有极低电阻的材料。

它可以应用于能源输送、电子学和磁共振等领域，具有重要的应用前景。

4. 高分子材料高分子材料是一类由长链状分子构成的材料。

它具有良好的可塑性和可加工性，并且可以根据需要设计出不同的性能和功能。

5. 纳米材料纳米材料是一种具有纳米级尺寸的材料。

由于其具有较大比表面积和较小的颗粒尺寸，纳米材料具有独特的物理、化学和光电性质，可用于电子、催化剂、生物医学等领域。

6. 智能材料智能材料是一类具有响应和自主行为的材料。

它可以根据外界环境或刺激做出相应的变化，如形状记忆合金、压电材料等。

7. 生物可降解材料生物可降解材料是一类可以被生物降解并无毒无害的材料。

它在医疗、食品包装等领域有广泛应用。

8. 碳纳米管碳纳米管具有良好的力学性能和导电性能，可以应用于电子、光电、催化等领域。

9. 变色材料变色材料可以随着外界条件的变化而改变颜色，如温度变色材料、光敏变色材料等。

10. 光电材料光电材料是一类能够通过光电效应产生电能的材料。

它被广泛应用于太阳能电池、光导纤维等领域。

以上是十大新材料的简要介绍，随着科技的发展，新材料的种类将会不断增加，为未来的科技发展提供更多可能性。

金刚石薄膜分类
金刚石薄膜是一种重要的功能材料，在许多领域有广泛的应用，如信息技术、生命科学、能源储存等。

根据制备方法、结构特征、性能表现等方面，可以将金刚石薄膜分为不同的类别。

其中，常见的几种金刚石薄膜分类如下：
1. 晶体金刚石薄膜：晶体金刚石薄膜是用气相沉积等方法在基底上生长的金刚石晶体。

这种薄膜具有优异的热导率、硬度、化学稳定性和机械性能，是一种理想的高温、高压和高频电子器件材料。

2. 纳米金刚石薄膜：纳米金刚石薄膜是由纳米尺度的金刚石颗粒组成的薄膜。

这种薄膜具有高比表面积、优异的化学稳定性、生物相容性和光学性能，是一种重要的生物传感器、光学波导和催化剂材料。

3. 多层金刚石薄膜：多层金刚石薄膜是由多个金刚石薄膜层组成的复合材料。

这种薄膜具有优异的耐磨、耐腐蚀和抗刮擦性能，是一种理想的涂层材料，广泛应用于机器制造、汽车工业和航空航天领域。

4. 氢化金刚石薄膜：氢化金刚石薄膜是在金刚石薄膜表面加氢处理后形成的。

这种薄膜具有高的光学透过率、低的摩擦系数和压电效应，是一种理想的光学透镜、摩擦材料和传感器材料。

5. 氮化金刚石薄膜：氮化金刚石薄膜是在金刚石薄膜表面氮化处理后形成的。

这种薄膜具有优异的导电性、光学性能和生物相容
性，是一种重要的半导体材料、生物传感器和光电器件材料。

以上就是金刚石薄膜的一些常见分类，不同类别的金刚石薄膜在不同领域具有广泛的应用前景和发展潜力。

CVD纳米金刚石涂层工艺流程一、概述CVD (化学气相沉积)纳米金刚石涂层工艺是一种先进的表面涂层技术，通过在基材表面沉积纳米级厚度的金刚石薄膜，可以显著提高材料的硬度、耐磨性和耐腐蚀性。

本文将详细介绍CVD纳米金刚石涂层的工艺流程，包括材料选择、表面处理、沉积工艺、质量控制等环节。

二、材料选择1. 基材材料：金属、陶瓷、塑料等材料均可用于CVD纳米金刚石涂层。

常用的基材包括硬质合金、不锈钢、钛合金等。

2. 基材形状：CVD纳米金刚石涂层工艺适用于各种形状的基材，包括平板、管材、复杂形状零件等。

3. 表面粗糙度：基材表面粗糙度对涂层的质量有重要影响，一般要求基材表面粗糙度在Ra<0.4um。

三、表面处理1. 清洗：将基材进行去油、除尘、去氧化处理，以保证涂层与基材之间的良好结合。

2. 粗糙化处理：对于一些表面平整的基材，可以采用砂喷或喷丸处理，增加表面粗糙度，有利于涂层附着。

3. 防粘接处理：在表面处理之后，可以在基材表面进行一些特殊的处理，以增强涂层与基材之间的黏附力。

四、CVD纳米金刚石涂层工艺1. 基材预热：将基材置于CVD反应室中进行预热，通常温度在800-1000摄氏度之间。

2. 气氛控制：在反应室中控制好气氛，通常使用氢气和甲烷混合气体，通过精确控制气氛比例和流量来控制沉积速率和涂层质量。

3. 沉积过程：在预热后的基材表面开始沉积金刚石薄膜，通过化学气相反应在基材表面沉积碳原子，形成金刚石晶粒，不断沉积形成厚度可控的金刚石薄膜。

4. 控制工艺参数：沉积过程中需要严格控制温度、压力、气氛比例、沉积时间等工艺参数，以确保获得高质量的纳米金刚石涂层。

五、质量控制1. 涂层厚度检测：使用X射线衍射仪、激光剥蚀仪等设备对涂层厚度进行检测。

2. 显微结构分析：通过光学显微镜、扫描电子显微镜等设备对涂层显微结构进行分析。

3. 涂层性能测试：对涂层的硬度、耐磨性、耐腐蚀性等性能进行测试，确保涂层符合要求。

化学气相沉积法制备掺硼金刚石膜的研究姓名：许杰学号：08020302221.化学气相沉积法制备掺硼金刚石薄膜的提出及研究意义金刚石薄膜是迄今为止已知材料中硬度最大、透光范围最宽、声速最大、室温下热导率最高的材料，除此之外，它还具有带隙宽、载流子迁移率高和极佳的化学稳定性，它在电学、光学、声学、热学、机械以及军事领域中有着广泛的应用前景。

而由于金刚石薄膜是一种宽禁带半导体材料，所以其导电性不佳，在超纳米金刚石薄膜的应用上有一定的局限。

为改变其导电性能从而想到运用掺杂的方法改变其导电性能。

但是由于金刚石的晶格常数与碳原子半径较小，杂质原子在金刚石中的溶解度一般较小，除了硼和氮以外的元素很难进入晶格中的间隙位置。

由于氮是深能级杂质，因此在室温下氮掺杂的金刚石仍然为绝缘体，所以为改变金刚石薄膜的导电性能，目前为止最好的方法就是掺入硼。

现在有一种采用掺硼的金刚石薄膜电极作为工作电极来检测抗坏血酸的方法，它继承了金刚石薄膜耐腐蚀、抗辐射、耐高温、稳定性高等特点，且具有宽的电势窗口、低背景电流、化学和电化学的稳定性高的特点，这些就决定了它比其他电极有更长的寿命、重现性更好、使用简单便捷。

另外还有一种用掺硼金刚石薄膜制成的涂层刀具。

金刚石薄膜涂层的硬质合金刀具是加工有色金属、硅铝合金、纤维增强塑料、陶瓷及金属基复合材料等非铁材料的首选刀具。

然而,由于硬质合金刀具中粘接相钴的催石墨化作用,使得金刚石薄膜与刀具基体之间的附着力较低,从而阻碍了金刚石薄膜涂层刀具的产业化。

在刀具基体表面渗硼,使硼元素与刀具表层的钴元素发生反应生成稳定的化合物是一种提高膜基附着力的新型预处理方法。

然而如果掺入的硼量过大会是薄膜的结合率降低而影响薄膜的性能！硼掺杂是改变金刚石薄膜电学性能的一种途径，掺硼后金刚石薄膜的空穴浓度会被提高，形成P型金刚石薄膜，少量的硼掺杂可以使薄膜电阻率降低到10- 3Ω·cm级别,接近导体范围。

硼原子掺入金刚石薄膜中一部分进入金刚石结构取代碳原子,有三个价电子的硼原子和周围四个碳原子形成共价键时还缺少一个电子,必须从别处的碳原子中夺取一个价电子,于是在金刚石晶体中的共价键中产生了一个空穴,因此掺硼金刚石薄膜的导电模式主要是空穴导电。

mpcvd生长金刚石原理
MPCVD是微波等离子体化学气相沉积（Microwave Plasma Chemical Vapor Deposition）的缩写，它是一种用于生长金刚石薄
膜的技术。

该技术利用微波等离子体来提供能量，以促进气相中碳
源的分解并在衬底表面沉积金刚石薄膜。

生长金刚石薄膜的原理涉及到多个方面。

首先，MPCVD过程中，通过在反应室中引入气体（通常是甲烷和氢气混合物），然后利用
微波功率产生等离子体。

这些等离子体中的离子和激发态的原子提
供了活化能，使得气相中的甲烷分解成碳原子并在衬底表面沉积。

同时，氢气在反应中起到了清洁表面和氢化副产物的作用。

其次，金刚石薄膜的生长还受到反应室内温度、压力、气体流
速等参数的影响。

通过控制这些参数，可以调节金刚石薄膜的生长
速率、结晶质量和取向等特性。

此外，MPCVD技术还涉及到衬底表面的制备和预处理，以确保
金刚石薄膜能够在其上均匀生长并具有良好的结晶质量。

总的来说，MPCVD生长金刚石薄膜的原理是利用微波等离子体
激活气相中的碳源，使其分解并在衬底表面沉积，同时通过控制反
应条件和衬底表面状态来实现对金刚石薄膜生长过程的控制和优化。
