直流操作电源

110v直流操作电源容量计算110V直流操作电源容量计算一、引言在电力工程和电子设备领域中，直流操作电源是一种常见的电源类型。

直流操作电源的容量是指其输出的最大功率或电流。

计算直流操作电源容量是为了确定其能否满足特定设备或系统的电能需求。

本文将介绍如何计算110V直流操作电源的容量。

二、直流操作电源容量的计算公式直流操作电源的容量通常使用功率或电流来表示。

功率是电能转化为其他形式能量的速率，用单位瓦特（W）表示。

电流是电荷通过导体携带的电量与时间的比率，用单位安培（A）表示。

直流操作电源容量的计算公式如下：容量（W）= 电压（V）× 电流（A）三、计算示例为了更好地理解如何计算110V直流操作电源的容量，我们将通过一个简单的示例来演示。

假设我们有一个110V直流操作电源，其输出电流为5A。

我们可以使用上述公式来计算其容量：容量（W）= 110V × 5A = 550W四、其他计算考虑因素除了电压和电流之外，计算直流操作电源容量时还需要考虑其他因素，例如功率因数和效率。

1. 功率因数：功率因数是指直流操作电源输出的有用功率与输入的视在功率之比。

功率因数介于0和1之间，越接近1表示功率因数越高。

如果直流操作电源的功率因数较低，需要考虑其对容量的影响。

2. 效率：直流操作电源的效率是指其输出功率与输入功率之比。

电源的效率通常以百分比表示。

效率越高，电源的容量利用率越高，因此在计算容量时需要考虑电源的效率。

五、结论在电力工程和电子设备领域中，计算直流操作电源的容量是非常重要的。

通过使用110V直流操作电源的电压和电流，可以简单地计算出其容量。

然而，为了更准确地计算容量，还需要考虑功率因数和效率等其他因素。

在实际应用中，需要根据具体需求选择合适的直流操作电源容量，以确保设备或系统的正常运行。

六、参考文献[1] 直流操作电源的容量计算方法与应用研究，XXX，XXX，XXX。

地铁变电站直流操作电源系统维护及故障处理摘要：变电站直流作为城市电力系统运行的一重要电力组成系统，是未来我国居民生活工作和生产运行的最重要电力能源保障，能保持地铁正常高效运行，也直接会影响到电力系统整体的应急供电服务能力。

因此，加强直流电力系统安全的应急保护能力显得十分重要，本文就将系统探讨我国地铁变电站直流操作电源系统的正常运行及维护方式，及对直流设备接地异常故障后的各种相关的处理应对措施，为国家电网安全保障提升服务水平提供一些重要支撑，推动地铁电力系统长期稳定正常运行。

关键词：地铁；变电站；直流操作；电源系统1.变电站直流运行电源1.1变电站直流系统简述变电站直流系统通常由电池组、充电设备和直流负载三部分组成，变电站直流系统的工作电源通常为220V或110V，弱电直流电压为48V。

直流母线划分的接线方式还与交流电池组体的母线数量、直流系统负载设备的直流供电控制方式、充电装置和直流系统设备母线的容量配置方法有关，直流母线划分常指采用的单侧母线容量划分的接线方式。

在单相220KV等级以下高压的直流变电站建设中，直流系统电源通常一般只须安装上一组专用蓄电池，直流母线系统多采用由正反两段交流母线并联连接，直流负载多以直流环形电源系统的并联形式提供。

地铁变电站内的直流操作系统可以独立的运行，通过系统提供给相应位置的交流电源或为在地铁运行中工作的各种其他直流设备供电。

该类检测设备唯一的共同特点就是设备独立性，在系统不直接影响装置正常可靠运行使用的条件情况下，可以充分保证事故开关控制系统的安全正常可靠控制、事故现场照明供电设备等的安全可靠正常有效运行、信号设备装置的有效正常安全运行工作和系统现场监控检测设备系统的高效正常运行。

为使整个系统的正常可靠运行，当系统外部三相交流输入电源完全断开接地时，电池组将可开始独立为该系统供电。

在对变电所直流系统参数进行全面有效地控制保护和监控管理能力的技术基础上，为了保证维护变电站电流系统设备的正常安全，通过定时采集直流蓄电池组的电压参数，可以通过监测电网各个电网功能模块工作的最佳状态，对整个电力系统设备进行一次安全在线检测，它还将定期被电网自动处理。

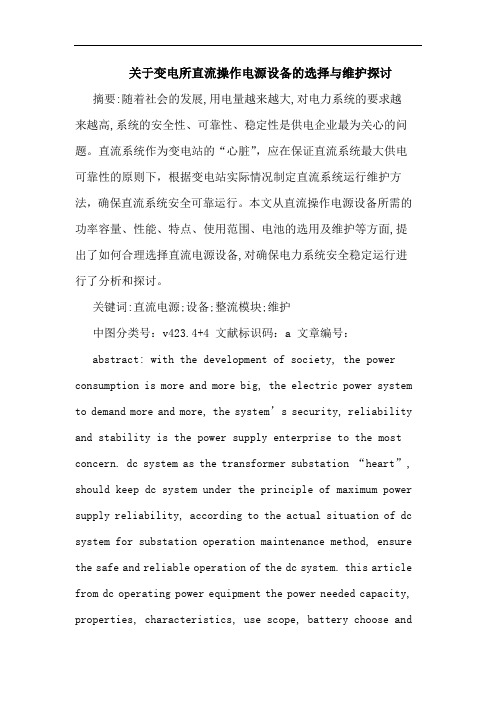

关于变电所直流操作电源设备的选择与维护探讨摘要:随着社会的发展,用电量越来越大,对电力系统的要求越来越高,系统的安全性、可靠性、稳定性是供电企业最为关心的问题。

直流系统作为变电站的“心脏”，应在保证直流系统最大供电可靠性的原则下，根据变电站实际情况制定直流系统运行维护方法，确保直流系统安全可靠运行。

本文从直流操作电源设备所需的功率容量、性能、特点、使用范围、电池的选用及维护等方面,提出了如何合理选择直流电源设备,对确保电力系统安全稳定运行进行了分析和探讨。

关键词:直流电源;设备;整流模块;维护中图分类号：v423.4+4 文献标识码：a 文章编号：abstract: with the development of society, the power consumption is more and more big, the electric power system to demand more and more, the system’s security, reliability and stability is the power supply enterprise to the most concern. dc system as the transformer substation “heart”, should keep dc system under the principle of maximum power supply reliability, according to the actual situation of dc system for substation operation maintenance method, ensure the safe and reliable operation of the dc system. this article from dc operating power equipment the power needed capacity, properties, characteristics, use scope, battery choose andmaintenance and so on, proposed how to choose a dc power equipment, to ensure the safe and stable operation of the power system are analyzed and discussed.keywords: dc power; equipment; rectifier module; maintenance引言直流系统的稳定可靠对变电站的安全运行起着至关重要的作用，因为直流系统要给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等提供电源，因此对供电的可靠性要求很高。

直流电源操作电源标准
直流电源的操作电源标准应符合以下几点要求：
1. 仔细阅读并理解直流电源的使用手册，了解其输入和输出参数，以及相关的
安全注意事项。

2. 根据设备的需求，选择合适的直流电源，并注意其输出电流和额定功率是否
满足使用要求。

3. 在连接直流电源之前，必须确保电源和设备的接线正确无误。

要使用专门设
计的电源线，确保连接牢固可靠，并避免信号干扰。

4. 在调节直流电源输出参数之前，需要确保电源处于关闭状态。

根据设备的需
要，调整电源的电压和电流，以满足系统要求。

要逐步增加电源的输出电流，避
免电流突然增大，造成设备损坏或短路。

5. 遵循安全用电的原则，避免触电等事故的发生。

另外，如果使用数字万用表作为操作电源的标准设备，那么还需要注意以下几点：1. 外观和基本性能测试：检查设备的外观是否完好无损，并测试其显示是否稳
定。

2. 显示校准：连接设备后，断开负载电阻端子，设置空载直流电流，以稳定地
读取数字万用表数据。

之后连接负载电阻器以调整电气输出数据。

3. 公差评估：基于测试的稳压电源装置的准确性进行评估。

以上信息仅供参考，具体标准可能会因直流电源的型号、品牌等因素而有所差异。

在实际操作时，如果遇到问题或不确定的情况，建议咨询专业人士或相关厂家。

直流稳压电源操作规程
《直流稳压电源操作规程》
一、使用前操作
1. 检查电源输入电压是否与设备要求一致；
2. 确保电源开关处于关闭状态；
3. 接通电源线，确保插头接地良好；
4. 检查电源线是否正常，无破损或裸露情况；
5. 检查输出线是否正确连接至设备。

二、使用中操作
1. 调整输出电压和电流控制旋钮至所需数值；
2. 打开电源开关；
3. 对设备进行电源供应，确认输出电压和电流符合设备要求；
4. 使用过程中要注意观察电源工作状态，发现异常立即关闭电源开关，并检查故障原因。

三、使用后操作
1. 关闭电源开关；
2. 调节输出电压和电流控制旋钮至最小；
3. 拔掉电源线；
4. 清洁电源表面，保持干燥清洁；
5. 定期进行电源维护，确保电源正常工作。

四、安全注意事项
1. 在操作过程中应注意防止触电和短路；
2. 不得将电源使用于超过规定电压和电流的设备；
3. 长时间不使用时，应及时关闭电源并拔掉电源线；
4. 不得在潮湿或易燃场所使用电源。

本规程为使用直流稳压电源时必须遵循的操作规程，用户在使用时务必注意以上操作步骤和安全事项，确保使用过程安全可靠。

电力用直流操作电源系统直流操作电源系统是一种供应直流电力的发电装置。

与交流电相比，直流电具有稳定性强、效率高以及传输损失小等优点。

因此，在一些特定的应用领域，如电动汽车、太阳能光伏发电等，人们更倾向于采用直流电源系统。

直流操作电源系统通常由以下几个核心组件组成：直流发电机、整流器、滤波器、电池以及逆变器等。

首先，直流发电机是直流操作电源系统的重要组成部分。

它通过转动磁铁在线圈周围产生感应电流，将机械能转化为电能。

直流发电机可以采用不同的工作原理，其中最常用的是基于励磁和感应的发电机。

其次，整流器是直流操作电源系统中的核心设备之一、它将交流电转换为直流电。

直流发电机产生的电流是交流的，通过整流器可以将其转变为直流电，以供给电路中的各种负载使用。

为了确保直流电的稳定性，滤波器在直流操作电源系统中起到了重要的作用。

它能够消除电流中的纹波以及其他杂散信号，保持直流电的稳定性。

滤波器通常采用电容器和电感器等元件组成。

对于直流操作电源系统来说，电池是另一个重要的组成部分。

它能够存储电能，并在需要的时候释放出来。

电池可以作为短期备用电源使用，在断电等紧急情况下，提供必要的电力支持。

最后，逆变器可以将直流电转换为交流电。

在一些需要交流电供电的设备中，逆变器能够将直流电转换为符合设备要求的交流电。

逆变器可以根据需要提供不同的输出电压和频率。

总的来说，直流操作电源系统具有很多优点，如输出稳定、效率高、传输损失小等。

在一些特定的应用场景中，直流操作电源系统已经取代了传统的交流电系统。

随着太阳能光伏发电和电动汽车等领域的快速发展，直流操作电源系统将会变得更加重要和广泛应用。

直流操作电源设计要求1.直流操作电源设计要求1.1 直流系统设计要求蓄电池的直流系统采用220、110、48V三种电压。

(1)变电所的直流母线，宜采用母线或分段单母线的接线。

采用分段单母线时，蓄电应能切换至任一母线。

(2)重要变电所的操作电源，宜采用一组110V或220V固定铅酸蓄电池组或镉镍蓄电池组。

作为充电、浮充电用的硅整流装置宜合用一套。

其他变电所的操作电源，宜采用成套的小容量镉镍电池装置或电容储能装置。

(3)供一级负荷的配电所或大型配电所，当装有电磁操动机构的断路器时，应采用220V或110V蓄电池组作为合、分闸直流操作电源；当装有弹簧储能操动机构的断路器时，宜采用小容量镉镍电池装置作为合、分闸操作电源。

(4)中型配电所当装有电磁操动机构的断路器时，合闸电源宜采用硅整流，分闸电源可采用小容量镉镍电池装置或电容储能。

对重要负荷供电时，合、分闸电源宜采用镉镍电池装置。

当装有弹簧储能操动机构的断路器时，宜采用小容量镉镍电池装置或电容储能式硅整流装置作为合、分闸操作电源。

采用硅整流作为电磁操动机构合闸电源时，应校核该整流合闸电源能保证断路器在事故情况下可靠合闸。

(5)蓄电池组的容量，应满足下列要求：1)全所事故停电1h的放电容量；DL/T5044-2004电力工程直流系统设计技术规程(无人值班2h)。

2)事故放电末期最大的冲击负荷容量。

小容量镉镍电池装置中的镉镍电池容量，应满足分闸、信号和继电保护的要求。

(6)当采用蓄电池组作直流电源时，由浮充电设备引起的波纹系数不应大于5％；电压许波动应控制在额定电压的5％范围内。

放电末期直流母线电压下限不应低于额定电压的85％，充电后期直流母线电压上限不应高于额定电压的115％。

(7)交流整流电源作为继电保护直流电源时，应符合下列要求：1)直流母线电压，在最大负荷时保护动作不应低于额定电压的80％，最高电压不应超过额定电压的115％，并应采取稳压、限幅和滤波的措施。

牵引所操作电源小结首先谈一下我对这个知识点的认识：很多人认为这一章非常难，很多公式及方法没法理解，我想究其原因可能是对蓄电池和操作电源（开关电源）的特性理解不透彻，尤其是蓄电池的特性让众多考友挠头。

恰恰如此，考试委员会偏偏每年都考这一块——高频考点！高到什么程度呢？自从有了注册考试以后，有且只有11年没有考试直流相关题目！可见这一块是多么重要啦！所以对于大多数人还是需要有的放矢的，只有命中心脏，我们才能一击必中，我认为直流这一块也是注电考试的一个大动脉，能抓住这一块，10分就轻松到手了！因此本篇小结，分三部分来介绍——蓄电池基本知识、操作电源内容总结、历年考题小结。

1、蓄电池基本知识1.1蓄电池的型号命名术语和定义我国通信行业标准YD/T 799—2010《通信用阀控式密封铅酸蓄电池》规定，蓄电池型号命名用汉语拼音字母表示，命名方法如图2.1所示。

采用通信行标的原因可能是通信行业的蓄电池使用量大的缘故。

图1.1 蓄电池的型号命名方法例1：GFM—1000为额定电压2V、额定容量1000Ah的固定型（G）阀控式（F）密封（M）蓄电池。

例2：6—FM—65为内有6只单体电池、额定电压12V、额定容量65Ah的阀控式（F）密封（M）蓄电池。

此外，3—Q—240是表示内有3只单体电池、额定电压6V、额定容量240Ah的起动（Q）电池。

1.2阀控式密封铅酸蓄电池的结构阀控式密封铅酸蓄电池的英文名称为Valve Regulated Lead Acid Battery（缩写VRLAB），有的资料将它表达为“VRLA 电池”。

正常使用时保持气密和液密状态；当内部气压超过预定值时，安全阀自动开启，释放气体；当内部气压降低后，安全阀自动闭合使电池密封。

在使用寿命期间不用补加水或电解液。

阀控式密封铅酸蓄电池由电池槽、正负极板组、电解液、隔板、安全阀、引出端子等部分组成。

正负极板组正、负极板组由单片正极板和单片负极板分别用汇流条焊接而成，其排列示意图如图2.2所示。

电力工程直流操作电源系统的原理、设计与设备选择许继电源XX2005年8月201.直流操作电源的历史与发展发电厂和变电站中，为控制、信号、保护和自动装置（统称为控制负荷），以及断路器电磁合闸、直流电动机、交流不停电电源、事故照明（统称为动力负荷）等供电的直流电源系统，通称为直流操作电源。

1.1直流操作电源的历史根据构成方式的不同，在发电厂和变电站中应用的有以下几种直流操作电源：1）电容储能式直流操作电源：是一种用交流厂（站）用电源经隔离整流后，取得直流电为控制负荷供电的电源系统。

正常运行时，它给与保护电源并接的足够大容量的电容器组充电，使其处于荷电状态；当电站发生事故时，电容器组继续向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。

这是一种简易的直流操作电源，一般只是在规模小、不很重要的电站使用。

2）复式整流式直流操作电源：是一种用交流厂（站）用电源、电压互感器和电流互感器经整流后，取得直流电为控制负荷供电的电源系统，在其设计上，要在各种故障情况下都能保证继电保护装置可靠动作、断路器可靠跳闸。

这也是一种简易的直流操作电源，一般只是在规模小、不很重要的电站使用。

3）蓄电池组直流操作电源：由蓄电池组和充电装置构成。

正常运行时，由充电装置为控制负荷供电，同时给蓄电池组充电，使其处于满容量荷电状态；当电站发生事故时，由蓄电池组继续向直流控制和动力负荷供电。

这是一种在各种正常和事故情况下都能保证可靠供电的电源系统，广泛应用于各种类型的发电厂和变电站中。

以上电容储能式和复式整流式直流操作电源系统，在六、七十年代有较多的应用，八十年代以后，由于小型镉镍碱性蓄电池和阀控式铅酸蓄电池的应用，这种操作电源在发电厂和变电站中已不再采用。

而蓄电池组直流操作电源系统，其应用历史悠久，且极为广泛。

现代意义上的直流操作电源系统就是这种由蓄电池组和充电装置构成的直流不停电电源系统，通常简称为直流操作电源系统或直流系统。

计算直流操作电源实例孙蓉（工作单位艾博识生物制药技术咨询（天津）有限公司，上海）摘 要 通过一个实例详细介绍关于直流屏电源的选择包括电池选择个数，电池充电器大小（电压，电流），电池组功率，电池容量。

关键词：连续负载，短时负载，瞬时负载，电池充电电流，浮充电压，直流电流，容量0 引言直流屏作为给配电柜提供电源的设备在电气设计中经常会碰到要选择直流屏电源，有些工程技术人员在选择时一直会有些迷惑和误区。

所以我希望通过一个实例，让大家了解如何选择直流屏电源的一种方法。

1.输入数据数据描述 数值 单位 备注 正常直流电压 110 V 设计要求 最小直流电压 100 V 标准工厂值 最大直流电压130 V 标准工厂值 电池最终放电电压, V eod 1.85 V 供应商提供 每个电池单元的浮充电压, V cell2.285(2.30max )V供应商提供 电池电缆长度, L c 5 m 假设数值 备用容量 20%设计要求 温度系数 1(25°C) 设计要求 电池老化因数 1.25标准工厂值直流电阻计算公式，公式来源直流电阻值电缆导体直流阻值计算如下：Rdc=[])20(201201002.16−+θαρSx x这里的Rdc 是导体在运行温度下的直流电阻值θ（Ω/km）20ρ是导体在20℃下的阻值（Ω.km）ρ=1.7241x10-5铜导体该值为20ρ=2.8264x10-5铝导体该值为20S 为导体的横截面积(mm2)α20 是在20℃时导体材料每k值时的温度系数铜导体该值为α20=3.93x10-3铝导体该值为α20=4.03x10-3θ是导体的运行温度（℃）2.计算方法电池充电器的所需等级从整流器的最大负荷而确定;即当电池充电时，同时还向负载供电，整流器必须同时提供电池充电电流和负载电流。

负载列表第3节负载列表列出了连接在电池充电系统中的负载。

负载的持续时间被分类到瞬时（少于1分钟），短持续时间（1分钟）和连续。
