基于SOPC技术的运动控制器设计

基于SoPC的伺服控制器的方案研究1. 引言随着机械自动化的发展，伺服控制技术已经越来越被广泛地应用于各行各业。

伺服控制器是实现伺服控制的关键组件之一，它的性能和稳定性对于机械系统的精度和速度有着至关重要的作用。

随着硬件和软件技术的不断进步，基于系统级可编程芯片（SoPC）的伺服控制器逐渐成为了新一代伺服控制器的重要组成部分。

本文将从SoPC的架构和伺服控制器的原理入手，探讨基于SoPC的伺服控制器的设计方案。

2. SoPC的架构SoPC是一种系统级可编程芯片，它拥有可编程逻辑单元（FPGA）和可编程处理器（CPU）等硬件资源，用户可以通过编程实现其所需的功能。

SoPC的功能和性能可以根据用户需求进行定制，因此它被广泛应用于数字信号处理、通信系统、图像处理等领域。

SoPC的架构可以分为硬件平台和软件平台两个部分。

硬件平台包括芯片、逻辑单元和各种外设接口，软件平台则包括操作系统、编译器和各种驱动程序。

SoPC的核心是可编程逻辑单元，其功能类似于一个可编程的电路板。

用户可以通过编程实现各种逻辑功能，并将其映射到具体的硬件资源中。

同时，SoPC还支持可编程处理器，用户可以将软件代码加载到处理器中运行，从而实现更加复杂的算法和控制。

3. 伺服控制器的原理伺服控制器是通过反馈机构将反馈信号与控制信号进行比较，然后输出控制信号，从而实现对机械系统的精确控制。

伺服控制器一般由三个部分组成：传感器模块、控制模块和执行机构。

其中传感器模块负责采集机械系统的状态和反馈信号，控制模块负责进行控制计算并输出控制信号，执行机构负责对机械系统进行动作控制。

传统的伺服控制器一般采用运算放大器和模数转换器等模拟电路进行控制计算，然而这种方法成本高，可靠性差。

相比之下，基于SoPC的伺服控制器则采用数字信号处理技术进行控制，其优点在于：•硬件成本低，可靠性高•可以针对不同的机械系统进行定制设计•可以实现更加复杂的控制算法和信号处理4. 基于SoPC的伺服控制器的设计方案基于SoPC的伺服控制器的设计主要包括以下几个方面：4.1 硬件设计基于SoPC的伺服控制器的硬件设计，主要包括以下几个模块：•CPU模块：负责运行控制算法和驱动程序•FPGA逻辑模块：负责实现伺服控制器的逻辑功能•ADC/DAC模块：负责采集反馈信号和输出控制信号•外设接口模块：负责与外部设备进行通信FPGA的逻辑模块是实现伺服控制器的关键组成部分，其功能可以根据具体需求进行定制。

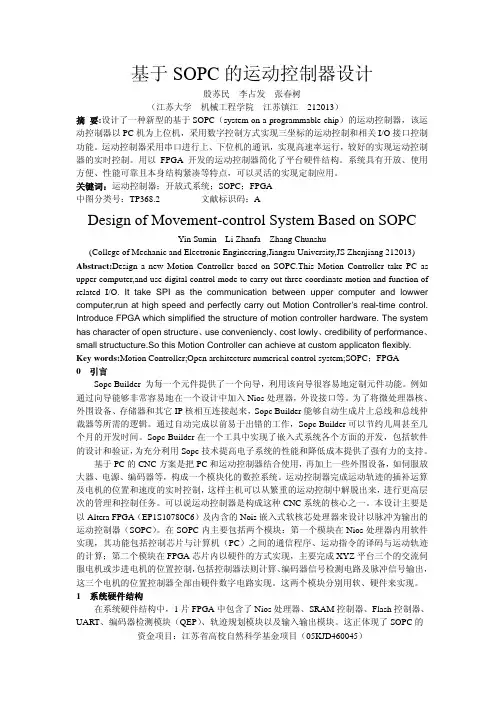

基于SOPC的运动控制器设计殷苏民李占发张春树（江苏大学机械工程学院江苏镇江 212013）摘要:设计了一种新型的基于SOPC（system on a programmable chip）的运动控制器，该运动控制器以PC机为上位机，采用数字控制方式实现三坐标的运动控制和相关I/O接口控制功能。

运动控制器采用串口进行上、下位机的通讯，实现高速率运行，较好的实现运动控制器的实时控制。

用以FPGA开发的运动控制器简化了平台硬件结构。

系统具有开放、使用方便、性能可靠且本身结构紧凑等特点，可以灵活的实现定制应用。

关键词：运动控制器；开放式系统；SOPC；FPGA中图分类号：TP368.2 文献标识码：ADesign of Movement-control System Based on SOPCYin Sumin Li Zhanfa Zhang Chunshu(College of Mechanic and Electronic Engineering,Jiangsu University,JS Zhenjiang 212013) Abstract:Design a new Motion Controller based on SOPC.This Motion Controller take PC as upper computer,and use digital control mode to carry out three coordinate motion and function of related I/O. It take SPI as the communication between upper computer and lowwer computer,run at high speed and perfectly carry out Motion Controller’s real-time control. Introduce FPGA which simplified the structure of motion controller hardware. The system has character of open structure、use conveniencly、cost lowly、credibility of performance、small structucture.So this Motion Controller can achieve at custom applicaton flexibly.Key words:Motion Controller;Open architecture numerical control system;SOPC；FPGA0 引言为每一个元件提供了一个向导，利用该向导很容易地定制元件功能。
