sopc概述总结

sopc实验心得
在进行SOPC（系统级可编程器件）实验的过程中，我深刻体会到了它的强大和灵活性。

SOPC是一种基于现场可编程门阵列（FPGA）技术的系统设计方法，它将硬件与软件相结合，可以实现高度集成和可重构的设计。

在实验中，我首先学习了SOPC的基本概念和原理，了解了它的组成部分以及各个组件之间的连接方式。

然后，我利用Quartus II软件进行了仿真和综合，将设计的硬件描述语言（HDL）代码转化为FPGA可以理解的形式。

通过仿真，我可以预先验证设计的正确性，并对其进行修改和优化。

接着，我进行了FPGA的编程和配置，将设计好的逻辑电路加载到FPGA芯片中。

通过这一步骤，我可以将自己的设计直接在硬件上实现，并进行实时的测试和调试。

这种即时性和灵活性是SOPC的一个重要优点，它使得我们能够更加高效地进行系统级设计和验证。

在SOPC实验中，我还学习了使用Nios II软核处理器进行嵌入式系统设计。

Nios II是一款可编程的32位RISC处理器，可以根据需求进行定制和配置。

通过Nios II，我可以在FPGA上实现复杂的嵌入式系统，并编写C语言程序进行控制和操作。

总的来说，SOPC实验让我深入了解了系统级可编程器件的原理和应用。

通过实践，我学会了使用Quartus II软件进行FPGA设计和配置，掌握了硬件描述语言
和嵌入式系统的开发方法。

这些知识和技能对我未来的学习和工作都具有重要的意义，我相信在不久的将来，SOPC技术将会在各个领域得到广泛应用。

SOPCSystem-on-a-Programmable-Chip即可编程片上系统用可编程逻辑技术把整个系统放到一块硅片上，称作SOPC。

可编程片上系统（S OPC）是一种特殊的嵌入式系统：首先它是片上系统（SOC），即由单个芯片完成整个系统的主要逻辑功能；其次，它是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。

SOPC的特点SOPC结合了SOC和PLD、FPGA各自的优点，一般具备以下基本特征：至少包含一个嵌入式处理器内核；具有小容量片内高速RAM资源；丰富的IP Core资源可供选择；足够的片上可编程逻辑资源；处理器调试接口和FPGA编程接口；可能包含部分可编程模拟电路；单芯片、低功耗、微封装。

SOPC的技术内容SOPC设计技术涵盖了嵌入式系统设计技术的全部内容，除了以处理器和实时多任务操作系统（RTOS）为中心的软件设计技术、以PCB和信号完整性分析为基础的高速电路设计技术以外，SOPC还涉及目前以引起普遍关注的软硬件协同设计技术。

由于SOPC的主要逻辑设计是在可编程逻辑器件内部进行，而BGA封装已被广泛应用在微封装领域中，传统的调试设备，如：逻辑分析仪和数字示波器，已很难进行直接测试分析，因此，必将对以仿真技术为基础的软硬件协同设计技术提出更高的要求。

同时，新的调试技术也已不断涌现出来，如Xilinx公司的片内逻辑分析仪Chip Sco pe ILA就是一种价廉物美的片内实时调试工具。

SOPC技术主要应用以下三个方向：1）基于FPGA嵌入IP硬核的应用。

这种SOPC系统是指在FPGA中预先植入处理器。

这使得FPGA灵活的硬件设计与处理器的强大软件功能有机地结合在一起，高效地实现SOPC系统。

2）基于FPGA嵌入IP软核的应用。

这种SOPC系统是指在FPGA中植入软核处理器，如：NIOS II核等。

用户可以根据设计的要求，利用相应的EDA工具，对N IOS II及其外围设备进行构建，使该嵌入式系统在硬件结构、功能特点、资源占用等方面全面满足用户系统设计的要求。

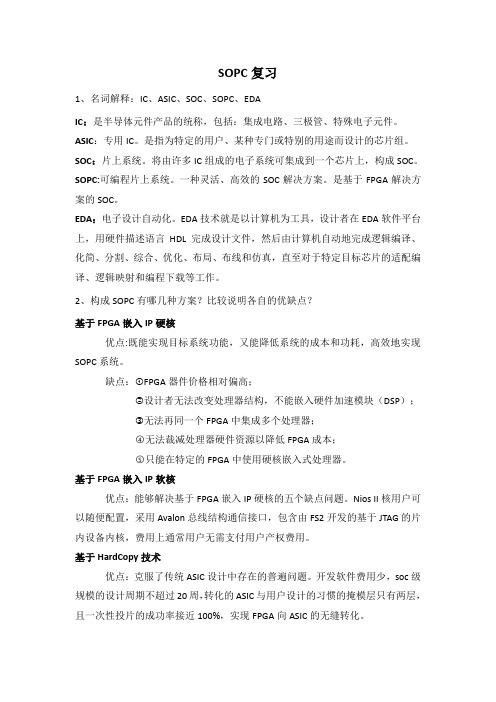

SOPC复习1、名词解释：IC、ASIC、SOC、SOPC、EDAIC：是半导体元件产品的统称，包括：集成电路、三极管、特殊电子元件。

ASIC：专用IC。

是指为特定的用户、某种专门或特别的用途而设计的芯片组。

SOC：片上系统。

将由许多IC组成的电子系统可集成到一个芯片上，构成SOC。

SOPC:可编程片上系统。

一种灵活、高效的SOC解决方案。

是基于FPGA解决方案的SOC。

EDA：电子设计自动化。

EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言HDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

2、构成SOPC有哪几种方案？比较说明各自的优缺点？基于FPGA嵌入IP硬核优点:既能实现目标系统功能，又能降低系统的成本和功耗，高效地实现SOPC 系统。

缺点：①FPGA器件价格相对偏高；②设计者无法改变处理器结构，不能嵌入硬件加速模块（DSP）；③无法再同一个FPGA中集成多个处理器；○4无法裁减处理器硬件资源以降低FPGA成本；○5只能在特定的FPGA中使用硬核嵌入式处理器。

基于FPGA嵌入IP软核优点：能够解决基于FPGA嵌入IP硬核的五个缺点问题。

Nios II核用户可以随便配置，采用Avalon总线结构通信接口，包含由FS2开发的基于JTAG的片内设备内核，费用上通常用户无需支付用户产权费用。

基于HardCopy技术优点：克服了传统ASIC设计中存在的普遍问题。

开发软件费用少，soc级规模的设计周期不超过20周，转化的ASIC与用户设计的习惯的掩模层只有两层，且一次性投片的成功率接近100%，实现FPGA向ASIC的无缝转化。

3、SOPC的开发流程分析系统需求；创建Quartus II工程；使用sopc builder创建Nios II系统模块集成Nios II系统模块到Quartus II顶层模块；选择芯片型号，管脚分配；设置编译选项并编译硬件系统；下载硬件设计到目标FPGA；使用Nios II IDE建立用户程序；调试/运行程序4、NIOS II处理器的三种类型及其特点Nios II/e（经济型）：占用的逻辑资源最少，性能也最低；Nios II/f（快速型）：占用的逻辑资源最多，性能最高；Nios II/s（标准型）：具有平衡的性能和尺寸，所占的资源和性能都介于前两者之间。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：sopc的技术方案# SOPC的技术方案## 1. 简介系统级片上系统（System-on-a-Chip, SOC）是将多个不同类型的硬件功能集成在一个芯片上的技术。

可编程逻辑器件（Programmable Logic Device, PLD）也得以发展，最终演变为可编程系统单片（System-on-Programmable Chip, SOPC）。

SOPC是一种集成了处理器核、外设和可编程逻辑资源的芯片。

本文将介绍SOPC的技术方案，包括其核心概念、设计流程和应用领域。

## 2. 核心概念### 2.1 可编程逻辑资源SOPC的核心是可编程逻辑资源，通常是通过可编程逻辑器件（如FPGA）实现的，用于实现不同的硬件功能。

可编程逻辑资源包括逻辑门、寄存器、复杂的算术逻辑单元（Complex Arithmetic Logic Unit, ALU）等，可以通过编程方式重新配置其功能和连接关系。

### 2.2 处理器核SOPC通常包含一个或多个处理器核，用于执行软件程序。

处理器核能够与可编程逻辑资源进行通信，并与外围设备进行交互。

处理器核有不同的架构和性能，常见的例子包括ARM Cortex-M系列和Intel x86系列。

### 2.3 外围设备外围设备包括各种接口和控制器，用于与外部设备进行数据交换。

常见的外围设备有串行接口（UART）、并行接口、时钟管理模块、存储器控制器等。

## 3. 设计流程SOPC的设计流程包括以下几个关键步骤：1. **需求分析**：确定所需的功能和性能指标，包括处理器核选择、外设选择和可编程逻辑资源容量等。

2. **系统设计**：根据需求分析结果，进行系统框架设计和模块划分。

3. **硬件设计**：根据系统设计，实现硬件模块的详细设计，包括处理器核、外设和可编程逻辑资源的配置和连接。

SOPC方案引言：在当今数字技术高速发展的时代，各类电子设备的设计与开发成为了不可或缺的一环。

嵌入式系统的设计需求越来越复杂，为了满足这一需求，诞生了SOPC（System on a Programmable Chip）方案。

本文将详细介绍SOPC方案的定义、优势以及应用领域，以便更好地理解和应用该方案。

定义：SOPC是一种将系统级硬件和软件集成在一个可编程芯片上的设计方案。

通过SOPC方案，用户可以根据自己的需求灵活设计硬件系统，并利用编程方式控制系统的功能和性能。

SOPC方案的核心是可编程逻辑器件，如FPGA（Field Programmable Gate Array）。

优势：1. 灵活性：SOPC方案采用可编程芯片，使得系统硬件可以根据需求进行灵活定制。

不同于传统固定功能的硬件电路，SOPC方案可以根据用户的具体需求进行设计和修改，提供更加灵活的解决方案。

2. 可重构性：利用SOPC方案，用户可以通过重新配置硬件逻辑通过编程方式快速修改和调整系统功能。

这种可重配置性使得系统在设计阶段和实际应用中具备更强的适应性和可扩展性。

3. 性能优化：通过SOPC方案，用户可以根据应用的需求和资源限制精确控制系统的功能和性能。

此外，由于硬件和软件的紧密结合，SOPC方案有助于提高系统的运行效率和优化功耗。

4. 开发效率：SOPC方案通过软件和硬件的集成，简化了系统设计的流程。

借助现成的IP核（Intellectual Property Core）和开发工具，开发人员可以快速搭建嵌入式系统，并且可以使用高级编程语言进行开发。

应用领域：1. 通信领域：SOPC方案在通信设备的设计中得到了广泛应用。

通过SOPC方案，通信设备可以适应不同的接口、协议和传输速率，并且可以进行灵活的调试和维护。

2. 工业自动化：SOPC方案可以用于工业自动化控制系统的设计与开发。

通过SOPC方案，工控系统可以根据具体要求进行硬件逻辑的编程，实现自动化控制和数据采集等功能。
