变压器截面积对照表计算方法：（1）变压器硅钢片截面：3.2cm*3.4cm*0.9=9.792cm^2（2）根据硅钢片横截面计算变压器功率：P=s/K^2=（9.79/1.25）^2=61.34W（取60W）（3）根据横截面计算，每伏匝数：w=4.5*10^5/BMS=4.5*10^5/（10000*9.79）=4.6匝/v （4）一次线圈匝数：220*4.6=1012圈（5）一次线圈电流：60W/220V=0.273a（6）一次线圈直径：D=0.715，0.273=0.37（mm）（7）二次线圈匝数：2*（51*4.6*1.03）=2*242（圈）（1.03为降压，双级51V=2*242圈）（8）二次线圈电流=60A/（592 V）（9）二次线径D=0.715根数0.59=0.55（mm）对于E型芯，中间舌片用作计算舌片的宽度。
计算公式：输出功率：P2=UI考虑到变压器损耗，一次功率为：P1=P2/η（其中η=0.7-0.9，通常取较大值）每伏匝数的计算公式为：n（每伏匝数）=4.5×10（五次方）/b×s（b=硅钢片的磁导率，一般在8000～12000高斯之间，如果要选择数值较大的优质硅钢片，应选择较小的值。
如果硅钢片的质量可以选择为10000高斯，可以简化为：N=45/秒在计算二次绕组匝数时，应考虑变压器的漏感和导体的铜损耗，绕组裕度应增加5%。
主数据库没有余量。
根据电流计算线径：I=P/u（I=a，P=w，u=V）选择每平方毫米导线直径≈2.5-2.6a。
E形铁芯以中间舌为计算舌宽的。
计算公式：输出功率：P2＝UI 考虑到变压器的损耗，初级功率：P1＝P2/η(其中η＝0.7～0.9，一般功率大的取大值)每伏匝数计算公式：N(每伏匝数)＝4.5×10(的5次方)/B×S（B＝硅钢片导磁率，一般在8000～12000高斯，好的硅钢片选大值，反之取小值。
S11-800/35 80035±5% 38.5±5% 3.156.310.5Yd116.50.98 9.41 1.0 1763 995 3689 2290*1215*2530 820S11-1000/35 1000 1.15 11.54 1.0 2125 1082 4260 2380*1240*2665 820 S11-1250/35 1250 1.41 13.94 0.9 2445 1250 4775 2620*1670*2680 820 S11-1600/35 1600 1.7 16.67 0.8 2985 1523 5788 2580*1760*2785 1070 S11-2000/35 2000 2.18 18.38 0.7 3156 1687 6292 2630*1865*2811 1070 S11-2500/35 2500 2.56 19.67 0.6 4250 1925 6480 2810*2150*2985 1070S11-3150/35 31507.0 3.04 23.09 0.56 4580 2100 8780 2770*2720*2750 1070S11-4000/35 4000 3.62 27.36 0.56 5340 2325 9970 2890*2840*2800 1070 S11-5000/35 5000 4.32 31.38 0.48 6500 2640 11640 3665*2870*3070 1070S11-6300/35 63007.5 5.25 35.06 0.48 7870 2960 14000 3710*2870*3270 1475S11-8000/35 800035±2* 2.5% 38.5 ±2*2.5% 3.153.36.36.610.511YNd117.2 38.48 0.42 9650 3300 16100 3940*3280*3370 1475S11-10000/35 10000 8.7 45.32 0.42 1113 5395 19120 3880*3260*3480 1475S11-12500/35 125008 10.08 53.87 0.4 14600 4800 24300 4110*3360*4560 1475S11-16000/35 16000 12.16 65.84 0.4 16260 5800 27300 4450*3490*3840 1475 S11-20000/35 20000 14.4 79.52 0.4 19000 6400 31300 4330*3550*3940 1475 S11-25000/35 25000 17.02 94.05 0.32 22500 7350 36600 4660*3590*4340 1475 S11-31500/35 31500 20.22 112.86 0.32 26700 8700 43200 4830*5100*3160 1475SCB10干式变压器技术参数外形尺寸及干式变压器原理-------------------------------------------------------------------------------型号| Uk | 空损Po| 负损Pk | Io | L×B×H | m | n | I | I′| 重量SC(B)10-100/10 | 4 | 380 | 1370 | 1.6 | 1030×750×1020 | 550| 550| 350| 190| 720SC(B)10-160/10 | 4 | 510 | 1850 | 1.6 | 1080×750×1147 | 550| 550| 365| 190| 960SC(B)10-200/10 | 4 | 600 | 2200 | 1.4 | 1100×860×1182 | 660| 660| 370| 200| 1080SC(B)10-250/10 | 4 | 700 | 2400 | 1.4 | 1130×860×1262 | 660| 660| 380| 200| 1230SCB10-315/10 | 4 | 820 | 3020 | 1.2 | 1220×860×1190 | 660| 660| 420| 120| 1300SCB10-400/10 | 4 | 970 | 3480 | 1.2 | 1240×860×1195 | 660| 660| 425| 120| 1440SCB10-500/10 | 4 | 1100 | 4260 | 1.0 | 1255×860×1230 | 660| 660| 430| 120| 1690SCB10-630/10 | 4 | 1190 | 5120 | 1.0 | 1405×860×1280 | 820| 660| 480| 135| 2120SCB10-630/10 | 6 | 1140 | 5200 | 1.0 | 1420×860×1260 | 820| 660| 485| 135| 2150SCB10-800/10 | 6 | 1340 | 6020 | 0.8 | 1445×1020×1385| 820| 820| 495| 165| 2600SCB10-100/10 | 6 | 1540 | 7090 | 0.8 | 1525×1020×1460| 820| 820| 520| 155| 2950SCB10-1250/10 | 6 | 1830 | 8460 | 0.6 | 1610×1020×1597| 820| 820| 555| 185| 3060SCB10-1600/10 | 6 | 2150 | 10240 | 0.6 | 1658×1270×1660| 1070|1070|570| 185| 3620SCB10-2000/10 | 6 | 2910 | 12600 | 0.5 | 1805×1270×1847| 1070|1070|615| 205| 4820SCB10-2500/10 | 6 | 3500 | 15000 | 0.5 | 1890×1270×2020| 1070|1070|640| 205| 5800SCB10SCB10干式变压器技术参数及外形尺寸功能特点：SCB10干式变压器原理安全，难燃防火，无污染，可直接安装在负荷中心。

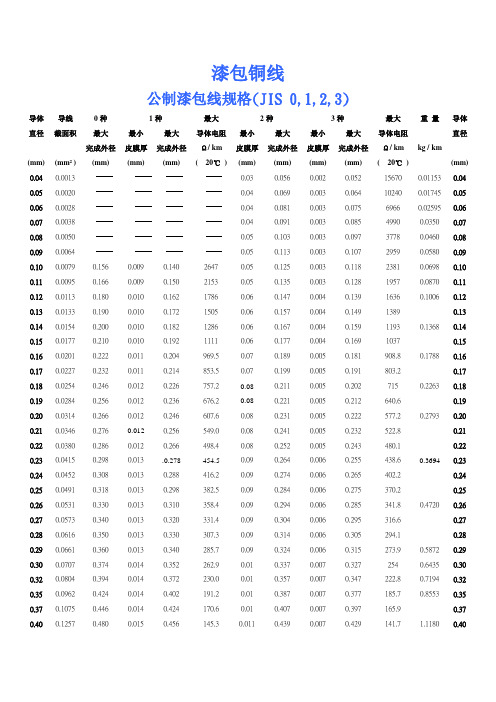

漆包铜线公制漆包线规格(JIS 0,1,2,3)导体导线0种1种最大2种3种最大重量导体直径截面积最大最小最大导体电阻最小最大最小最大导体电阻直径完成外径皮膜厚完成外径Q/ km 皮膜厚完成外径皮膜厚完成外径Q/ km kg /(m (mm 2(mm) (mm) (mm) (20 °C (mm) (mm) (mm) (mm) (20 C km (m 0.04 0.001 0.03 0.056 0.002 0.052 15670 0.0115 0.04 0.05 0.002 0.04 0.069 0.003 0.064 10240 0.0174 0.05 0.06 0.002 0.04 0.081 0.003 0.075 6966 0.0259 0.06 0.07 0.003 0.04 0.091 0.003 0.085 4990 0.0350 0.07 0.08 0.005 0.05 0.103 0.003 0.097 3778 0.0460 0.08 0.09 0.006 0.05 0.113 0.003 0.107 2959 0.0580 0.09 0.10 0.007 0.156 0.009 0.140 2647 0.05 0.125 0.003 0.118 2381 0.0698 0.10 0.11 0.009 0.166 0.009 0.150 2153 0.05 0.135 0.003 0.128 1957 0.0870 0.11 0.12 0.011 0.180 0.010 0.162 1786 0.06 0.147 0.004 0.139 1636 0.1006 0.12 0.13 0.013 0.190 0.010 0.172 1505 0.06 0.157 0.004 0.149 1389 0.13 0.14 0.015 0.200 0.010 0.182 1286 0.06 0.167 0.004 0.159 1193 0.1368 0.14 0.15 0.017 0.210 0.010 0.192 1111 0.06 0.177 0.004 0.169 1037 0.15 0.16 0.020 0.222 0.011 0.204 969.5 0.07 0.189 0.005 0.181 908.8 0.1788 0.16 0.17 0.022 0.232 0.011 0.214 853.5 0.07 0.199 0.005 0.191 803.2 0.17 0.18 0.025 0.246 0.012 0.226 757.2 0.08 0.211 0.005 0.202 715 0.2263 0.18 0.19 0.028 0.256 0.012 0.236 676.2 0.08 0.221 0.005 0.212 640.6 0.19 0.20 0.031 0.266 0.012 0.246 607.6 0.08 0.231 0.005 0.222 577.2 0.2793 0.20 0.21 0.034 0.276 0.012 0.256 549.0 0.08 0.241 0.005 0.232 522.8 0.210.22 0.0380.286 0.012 0.266498.40.080.252 0.005 0.243 480.10.220.23 0.041 0.298 0.013 .0.278 454.5 0.09 0.264 0.006 0.255 438.6 0.3694 0.23 0.24 0.045 0.308 0.013 0.288 416.2 0.09 0.274 0.006 0.265 402.2 0.24 0.25 0.049 0.318 0.013 0.298 382.5 0.09 0.284 0.006 0.275 370.2 0.25 0.26 0.053 0.330 0.013 0.310 358.4 0.09 0.294 0.006 0.285 341.8 0.4720 0.26 0.27 0.057 0.340 0.013 0.320 331.4 0.09 0.304 0.006 0.295 316.6 0.27 0.28 0.061 0.350 0.013 0.330 307.3 0.09 0.314 0.006 0.305 294.1 0.28 0.29 0.066 0.360 0.013 0.340 285.7 0.09 0.324 0.006 0.315 273.9 0.5872 0.29 0.30 0.070 0.374 0.014 0.352 262.9 0.01 0.337 0.007 0.327 254 0.6435 0.30 0.32 0.080 0.394 0.014 0.372 230.0 0.01 0.357 0.007 0.347 222.8 0.7194 0.32 0.35 0.096 0.424 0.014 0.402 191.2 0.01 0.387 0.007 0.377 185.7 0.8553 0.35 0.37 0.107 0.446 0.014 0.424 170.6 0.01 0.407 0.007 0.397 165.9 0.370.40 0.125 0.480 0.015 0.456 145.3 0.011 0.439 0.007 0.429 141.7 1.1180 0.400.45 0.159 0.532 0.016 0.508 114.2 0.011 0.49 0.007 0.479 112.1 1.4140 0.45 0.50 0.196 0.586 0.017 0.560 91.43 0.012 0.542 0.008 0.531 89.95 1.7450 0.50 0.55 0.237 0.646 0.017 0.620 78.15 0.012 0.592 0.008 0.581 74.18 2.1120 0.55 0.60 0.282 0.698 0.017 0.672 65.26 0.012 0.644 0.008 0.632 62.64 2.5130 0.60 0.65 0.331 0.752 0.018 0.724 55.31 0.012 0.694 53.26 2.9500 0.65 0.70 0.384 0.804 0.019 0.776 47.47 0.013 0.746 45.84 3.4210 0.70 0.75 0.441 0.860 0.020 0.830 41.19 0.014 0.798 39.87 0.75 0.80 0.502 0.914 0.021 0.882 36.08 0.015 0.852 35.17 4.4690 0.80 0.85 0.567 0.966 0.022 0.934 31.87 0.015 0.904 31.11 0.85 0.90 0.636 1.020 0.023 0.986 28.35 0.016 0.956 27.71 5.6560 0.900.95 0.708 1.072 0.024 1.038 25.38 0.017 1.008 24.84 0.951.00 0.785 1.138 0.025 1.102 23.33 0.017 1.062 22.49 6.9820 1.00 1.10 0.950 1.242 0.026 1.204 19.17 1.10 1.20 1.131 1.342 0.026 1.304 16.04 10.060 1.20 1.30 1.327 1.448 0.027 1.408 13.61 1.30 1.40 1.539 1.548 0.027 1.508 11.70 13.680 1.401.50 1.767 1.6540.028 1.612 10.161.50 1.602.010 1.754 0.028 1.712 8.906 17.880 1.60 1.70 2.269 1.856 0.029 1.814 7.781 1.70 1.80 2.544 1.956 0.029 1.914 7.007 22.630 1.80 1.90 2.835 2.062 0.030 2.018 6.278 1.902.003.1412.1620.0302.1185.656 27.9302.002.103.463 2.266 0.031 2.220 5.123 31.000 2.10 2.20 3.801 2.368 0.032 2.3224.662 2.20 2.30 4.154 2.460 0.032 2.422 4.260 36.940 2.30 2.40 4.523 2.574 0.033 2.562 3.908 2.40 2.50 4.908 2.678 0.034 2.682 3.598 2.50 2.605.309 2.778 0.034 2.728 3.324 47.290 2.60 2.70 5.725 2.878 0.034 2.828 3.079 2.70 2.806.157 2.978 0.034 2.982 2.861 2.802.90 6.6053.078 0.034 3.028 2.665 58.720 2.903.00 7.068 3.178 0.034 3.128 2.489 64.760 3.00 3.20 8.042 3.388 0.034 3.338 2.198 71.490 3.20耐温等级线号对照表铜线漆膜厚度铜线检验标准铜线检验主要参数1. 外观：(JIS C 3003 4)以目视，手触，指甲法等检查,1.1有无伤痕或污损；1.2表面之光滑度，光泽，颜色是否均匀；1.3以指甲刮擦，漆膜是否易脱落.2. 构造检查：(JIS C 3003 5 (1))用精度为0.001mm以上之测微计量测完成外径，导体径，漆膜厚度.3. 针孔试验：(JIS C 3003 6)(三层绝缘线针孔为0个)导体径在0.07mm以上者，取长度为6米之试料加热于125 C /10min .(或常温下)后，浸入针孔试验液(3%之酚太酒精溶液，适量加入到0.2%的氯化钠溶液中)中约5m,试验液为正极,试料导体为极，施以12V之电流1分钟.0种3个及以下；1种5个及以下；2种8个及以下；3种12个及以下；4. 耐溶剂性：(JIS C 3003 13.1)取长20cm之试料1根，置于125 ±3 C的恒温炉中加热10分钟后取出，以不弯曲, 不伸长之状态，将试料大约15cm之部份浸入温度60 ±3 C的二甲苯溶液中浸泡30分钟，取出以目视检查漆膜上有无起泡或膨胀.•接着对导体径0.19以下者采用指甲法(用指甲尖端摩擦该线)；导体径0.20以上者采用铅笔法(将2H之铅笔削成刃形,并对试料以约60度角及约500gf之作用力刮擦一次)•再以目视检查漆膜上是否有产生气泡或凸起，但浸渍于溶剂之端部及液面之下部20mm 不做为试验之对象.注:红字部份只针对漆包线，不包括三层绝缘线5. 直焊性:(JIS C 3003 14/16)同一线轴上取试样长约150mm共3条,分别将其一端40mm浸入锡炉(锡条按CNS247中规定的软焊料Sn50:Pb50)中焊锡，所深入部份应均匀完全上锡(浸渍部份上端10mm 处不做试验之对象)，并且不能有碳化之黑屑.6. 导体电阻测试:(漆包线JIS C 3003 17,绝缘线JIS C 3005 4.7.1)用惠登或交流电桥法测定试料之电阻，并算出温度为20 C时线长1Km之电阴，须符合附表之规定值•(该项试验依据JIS CNS 3003-1984.第19节内容)计算公式：R(Q/km)=1米之电阻*1000*温度系数导体电阴温度数表(标准温度为20 C)三层绝缘线导体电阻如下7. 伸长率：(JIS C 3003 18)取长约400mm 之试片，在其中央部份做250mm 之标线距离，以305 ±25mm/min 之速率拉伸至断裂，试片在标线之外拉断，该次试验视为无效，连接断裂部份后测量标线间长度，依下列公式算出伸长率：伸长率(％)=｛连接断裂部份标线间长度(mm)-原标点距离(mm)｝十原标点距离(mm)8. 绝缘破坏电压;（漆包线JIS C 3003 110,绝缘线JIS C 3005 4.6）漆包线：同一轴线截取样品3根（每根长约350mm）,将每根样品对折剪成两段，依下表中的张力及卷线圈数与自身对绞，绞合部分长约120mm;再在每根绞线的两根导体之间施加50Hz或60Hz的正弦交流电压，试验电压以大约500V/S的速率均匀上升，由此测下破坏电压值，但若破坏发生在5S以内者，则降低升压速度,使其在5S 以上发生破坏•三层绝缘线：同一轴线截取样品五根(每根长约400mm),将每根样品对折剪成两段，依下表中的张力及卷线圈数与自身对绞，绞合部分长约125mm;再在每根绞线的两根导体之间施加50Hz或60Hz的正弦交流电压，试验电压以大约500V/S 的速率均匀上升，直至样品被击穿，样品被击穿的电压数值须大于12000V.1.羌说線济腫區分矣覘線最厚的是：QUADTRIPLE绘薄者:HEAYYSINGLEI 依1F減美規線都是最外管加址龍（COATING NYLOK)■習慣上稱:QPN、TPN . SPX2.線漆膛的區分應川國冢或地區主要為：憂灣和日本一族最外膚漆膜厚度分焉：0爾1種媒2種隊3曲3層糠脫2J0赛膜1翻膜最薄姿腆漆膜等效可以案考下列標準代用：TPN=OUEW^NYHPN= 1 UE W^NYSPN-2UEW-NY。
变压器各种规格尺寸EE/EI型磁芯外形：EE型、EI型特点及应用范围:具有适用范围广，工作频率高，工作电压范围宽，输出功率大等．广泛应用于开关电源、计算机、电子镇流器及家用电器等。
以下仅为例示尺寸，我公司可根据客户要求进行定制。
尺寸(mm)TYPE 序号针数A B C±0.5D±0.5 E±0.5FEE-8.3 6 8 8 6 4 2.5 8.3 V EE-10 811.510.2 8 4 2.5 10.2 V EE-131012 12.5 8.5 4 2.5 13 V EE-16-1 614.813.3 9 4 3 16 V EE-16-21015.413 10.5 4 3.2 17.1 V EEL-161028.516 12.3 4 4.3 21.9 V EE-19-1 817.616 10 4 5 19 V EE-19-21017.216.213 4 3.9 20 V EEL-191031.516 10.5 4 4 21.1 V EEL-19-11015.630 24.1 4 3.5 21 H EE-25-1 620 18.212.5 4 6.3 25.2 V EE-25-2 821.717.512.6 4 5 25.2 V EE-25-31022.225 15.4 4 5 26.1 H EEL-25 835.317.512.5 4 5 25.2 V EE-301021 29.225.2 4 5 30 H EE-401427.630.525.8 4 5 40 H EE-42/15-11233.844 35.5 4 5 42 H EE-42/15-21641.348 37.7 4 5 42H EE-42/15-31848.732 27.5 4 5 45.1 V EE-42/20-11245 39.832.54 5 42 V EE-42/20-21644.250 37.8 4 5 42.2 H EE-42/20-31844.137 27.3 4 5 45.3 V EE-552050 50 45.5 4 5 55 HER 型特点及应用范围 : 具有损耗小、输出功率大、工作频率宽，温升低，性能稳定等特点。
计算方法：（1）变压器硅钢片截面：3.2cm * 3.4cm * 0.9 = 9.792cm ^ 2（2）根据硅钢板的横截面计算变压器功率：P = s / K ^ 2 =（9.79 / 1.25）^ 2 = 61.34 w（取60 W）（3）根据横截面计算，每伏线圈匝数：w = 4.5 * 10 ^ 5 / BMS = 4.5 * 10 ^ 5 /（10000 * 9.79）= 4.6匝/ v（4）初级线圈匝数：220 * 4.6 = 1012匝（5）初级线圈电流：60W / 220V = 0.273a（6）初级线圈直径：D = 0.715个，0.273 = 0.37（mm）（7）次级线圈匝数：2 *（51 * 4.6 * 1.03）= 2 * 242（匝）（1.03是降压，双级51V = 2 * 242圈）（8）次级线圈电流：60W /（2 * 51V）= 0.59a（9）二次线直径：D = 0.715，根数0.59 = 0.55（mm）对于E形铁心，将中舌作为计算舌的宽度。
计算公式：输出功率：P2 = UI考虑到变压器的损耗，一次功率为：P1 = P2 /η（其中，η= 0.7-0.9，通常取较大值）每伏匝数的计算公式：n（每伏匝数）= 4.5×10（第五次方）/ b×s（b =硅钢板的导磁率，通常在8000〜12000高斯范围内，应取较大值如果要选择质量好的硅钢板，则应选择较小的值，如果硅钢板的质量可以选择为10000高斯，则可以简化为：N ＝45 /秒在计算次级绕组的匝数时，应考虑变压器的漏感和导体的铜损，并将绕组余量增加5％。
主数据库没有保证金。
根据电流计算导线直径：I = P / u（I = a，P = w，u = V）选择每平方毫米的导线直径≈2.5-2.6a。
精心整理SC（B）9、SC（B）10型树脂绝缘干式电力变压器产品概述的内容：我公司生产的SC系列树脂绝缘干式电力变压器是引进ABB-Micafil公司90年代FRVT制造技术和欧洲最新带填料真空薄绝缘浇注和低压线圈箔绕技术，并在原有设备德国GEORG公司剪切线，斯托伯格绕线机等先进的生产设备的基础上再次引进德国HUBERS新一代浇注设备；意大利新型箔式绕线机制造而成的新一代低损耗、低噪声干式变压器。
经考核产品性能达到并超过了IEC726、GB6450、GB/T10228-1997标准。
在国际上处于先进水平。
产品具有损耗低、体积小、重量轻、噪声低、防潮、耐污、抗裂、抗冲击、阻燃、过载能力强和局放小（局部放电量小于10PC）等优点。
本产品结构合理，使用与监护简单方便。
配备BWK系列干式变压器用温度自动检测控制系统后，可实现故障、超温的声光报警及超温自动跳闸和自动起停风机等功能。
为变压器安全可靠运行提供了有力保证。
本产品可广泛用于输变电系统、宾馆、饭店、高层建筑、商业中心、体育场馆、石化工厂、地铁、车站、机场、海上钻台等场所。
特别适合于负荷中心和具有特殊防火要求的场所。
SCB9变压器SCB10变压器产品特点SC系列树脂浇注干式变压器采用先进的技术和国际一流的先进设备，体质的材料、科学的配方、严格的工艺和高标准检测，使产品具有以下特点：a、高、低压线圈均采用铜导体，SCB系列低压采用整张铜箔绕制。
玻璃纤维增强，高真空状态下干燥和浇注环氧树脂。
固化后形成坚固的整体，机械强度高，抗短路性能强。
局部放电量小，可靠性高，使用寿命长。
b、阻燃、防爆、不污染环境。
采用进口的环氧树脂加玻璃纤维复合绝缘材料，且环氧树脂中含有一定比例的石英粉，导热系数和阻燃性能比树脂玻璃纤维材料有很大提高，且高温下不会产生有害的气体。
c、线圈不吸潮，铁芯夹件有特殊的防蚀涂层，可在高温度和其它恶劣环境下运行。
间断运行无需去潮处理。
d、抗短路、雷电冲击水平高。
漆包铜线之阳早格格创做公制漆包线规格(JIS 0,1,2,3)导体导线0种1种最大2种3种最大沉量导体直径截里积最大最小最大导体电阻最小最大最小最大导体电阻直径完毕中径皮膜薄完毕中径Ω/ km皮膜薄完毕中径皮膜薄完毕中径Ω/ km kg /km(mm) (mm2 ) (mm) (mm) (mm) ( 20℃) (mm) (mm) (mm) (mm) ( 20℃) (mm)156701024069664990377829592647 23812153 19571786 16361505 13891286 11931111 1037715254耐温等第线号对于照表铜线漆膜薄度Thin Medium Thick JIS 3 2 1 0 NEMA(好) single heavy triple IEC Grade 1 Grade 2 Grade 3铜线考验尺度铜线考验主要参数1.中瞅: (JIS C 3003 4)以目视,脚触,指甲法等查看,有无伤痕或者污益;表面之光润度,光芒,颜色是可匀称;以指甲刮揩,漆膜是可易脱降.2.构制查看: (JIS C 3003 5 (1) )用粗度为以上之测微计量测完毕中径,导体径,漆膜薄度.3.针孔考查: (JIS C 3003 6)(三层绝缘线针孔为0个)导体径正在以上者,与少度为6米之试料加热于125℃/10min.(或者常温下)后,浸进针孔考查液(3%之酚太酒粗溶液,适量加进到0.2%的氯化钠溶液中)中约5m,考查液为正极,试料导体为极,施以12V之电流1分钟.0种 3个及以下; 1种 5个及以下; 2种 8个及以下; 3种 12个及以下;4.耐溶剂性: (JIS C 3003 13.1)与少20cm之试料1根,置于125±3℃的恒温炉中加热10分钟后与出,以没有蜿蜒,没有伸少之状态,将试料约莫15cm之部分浸进温度60±3℃的二甲苯溶液中浸泡30分钟,与出以目视查看漆膜上有无起泡或者伸展..接着对于导体径以下者采与指甲法(用指甲尖端摩揩该线);导体径以上者采与铅笔法(将2H之铅笔削成刃形,并对于试料以约60度角及约500gf 之效率力刮揩一次).再以目视查看漆膜上是可有爆收气泡或者凸起,但是浸渍于溶剂之端部及液里之下部20mm没有干为考查之对于象.注:白字部分只针对于漆包线,没有包罗三层绝缘线5. 直焊性: (JIS C 3003 14/16)共一线轴上与试样少约150mm共3条,分别将其一端40mm浸进锡炉(锡条按CNS247中确定的硬焊料Sn50:Pb50)中焊锡,所深进部分应匀称实足上锡(浸渍部分上端10mm处没有干考查之对于象),而且没有克没有及有碳化之乌屑.6. 导体电阻尝试: (漆包线JIS C 3003 17,绝缘线JIS C 3005 4.7.1)用惠登或者接流电桥法测定试料之电阻,并算出温度为20℃时线少1Km之电阳,须切合附表之确定值.(该项考查依据JIS CNS 3003-1984.第19节实质)估计公式:R(Ω/km)=1米之电阻*1000*温度系数导体电阳温度数表(尺度温度为20℃)三层绝缘线导体电阻如下:7. 伸少率: (JIS C 3003 18)与少约400mm之试片,正在其中央部分干250mm之标线距离,以305±25mm/min之速率推伸至断裂,试片正在标线除中推断,该次考查视为无效,对接断裂部分后丈量标线间少度,依下列公式算出伸少率:伸少率(%)={对接断裂部分标线间少度(mm) –本标面距离(mm)} ÷本标面距离(mm)8. 绝缘益害电压; (漆包线JIS C 3003 110,绝缘线JIS C 3005 4.6)漆包线: 共一轴线截与样品3根(每根少约350mm),将每根样品对于合剪成二段,依下表中的弛力及卷线圈数与自己对于绞,绞合部分少约120mm;再正在每根绞线的二根导体之间施加50Hz或者60Hz的正弦接流电压,考查电压以约莫500V/S 的速率匀称降高,由此测下益害电压值,但是若益害爆收正在5S 以内者,则降矮降压速度,使其正在5S以上爆收益害.三层绝缘线: 共一轴线截与样品五根(每根少约400mm),将每根样品对于合剪成二段,依下表中的弛力及卷线圈数与自己对于绞,绞合部分少约125mm;再正在每根绞线的二根导体之间施加50Hz或者60Hz的正弦接流电压,考查电压以约莫500V/S的速率匀称降高,直至样品被打脱,样品被打脱的电压数值须大于12000V.。
漆包铜线公制漆包线规格(JIS 0,1,2,3)耐温等级线号对照表铜线漆膜厚度铜线检验标准铜线检验主要参数1.外观: (JIS C 3003 4)以目视,手触,指甲法等检查,1.1有无伤痕或污损;1.2表面之光滑度,光泽,颜色是否均匀;1.3以指甲刮擦,漆膜是否易脱落.2.构造检查: (JIS C 3003 5 (1) )用精度为0.001mm以上之测微计量测完成外径,导体径,漆膜厚度.3.针孔试验: (JIS C 3003 6)(三层绝缘线针孔为0个)导体径在0.07mm以上者,取长度为6米之试料加热于125℃/10min.(或常温下)后,浸入针孔试验液(3%之酚太酒精溶液,适量加入到0.2%的氯化钠溶液中)中约5m,试验液为正极,试料导体为极,施以12V之电流1分钟.0种3个及以下; 1种5个及以下; 2种8个及以下; 3种12个及以下;4.耐溶剂性: (JIS C 3003 13.1)取长20cm之试料1根,置于125±3℃的恒温炉中加热10分钟后取出,以不弯曲,不伸长之状态,将试料大约15cm之部份浸入温度60±3℃的二甲苯溶液中浸泡30分钟,取出以目视检查漆膜上有无起泡或膨胀..接着对导体径0.19以下者采用指甲法(用指甲尖端摩擦该线);导体径0.20以上者采用铅笔法(将2H之铅笔削成刃形,并对试料以约60度角及约500gf之作用力刮擦一次).再以目视检查漆膜上是否有产生气泡或凸起,但浸渍于溶剂之端部及液面之下部20mm不做为试验之对象.注:红字部份只针对漆包线,不包括三层绝缘线5. 直焊性: (JIS C 3003 14/16)同一线轴上取试样长约150mm共3条,分别将其一端40mm浸入锡炉(锡条按CNS247中规定的软焊料Sn50:Pb50)中焊锡,所深入部份应均匀完全上锡(浸渍部份上端10mm处不做试验之对象),并且不能有碳化之黑屑.6. 导体电阻测试: (漆包线JIS C 3003 17,绝缘线JIS C 3005 4.7.1)用惠登或交流电桥法测定试料之电阻,并算出温度为20℃时线长1Km之电阴,须符合附表之规定值.(该项试验依据JIS CNS 3003-1984.第19节内容)计算公式:R(Ω/km)=1米之电阻*1000*温度系数导体电阴温度数表(标准温度为20℃)三层绝缘线导体电阻如下:7. 伸长率: (JIS C 3003 18)取长约400mm之试片,在其中央部份做250mm之标线距离,以305±25mm/min之速率拉伸至断裂,试片在标线之外拉断,该次试验视为无效,连接断裂部份后测量标线间长度,依下列公式算出伸长率:伸长率(%)={连接断裂部份标线间长度(mm) –原标点距离(mm)} ÷原标点距离(mm)8. 绝缘破坏电压; (漆包线JIS C 3003 110,绝缘线JIS C 3005 4.6)漆包线: 同一轴线截取样品3根(每根长约350mm),将每根样品对折剪成两段,依下表中的张力及卷线圈数与自身对绞,绞合部分长约120mm;再在每根绞线的两根导体之间施加50Hz或60Hz的正弦交流电压,试验电压以大约500V/S的速率均匀上升,由此测下破坏电压值,但若破坏发生在5S以内者,则降低升压速度,使其在5S 以上发生破坏.三层绝缘线: 同一轴线截取样品五根(每根长约400mm),将每根样品对折剪成两段,依下表中的张力及卷线圈数与自身对绞,绞合部分长约125mm;再在每根绞线的两根导体之间施加50Hz或60Hz的正弦交流电压,试验电压以大约500V/S 的速率均匀上升,直至样品被击穿,样品被击穿的电压数值须大于12000V.。
计算方法：（1）变压器硅钢片截面：3.2cm * 3.4cm * 0.9 = 9.792cm ^ 2（2）根据硅钢板的横截面计算变压器功率：P = s / K ^ 2 =（9.79 / 1.25）^ 2 = 61.34 w （取60 W）（3）根据横截面计算，每伏线圈匝数：w = 4.5 * 10 ^ 5 / BMS = 4.5 * 10 ^ 5 /（10000 * 9.79）= 4.6匝/ v（4）初级线圈匝数：220 * 4.6 = 1012匝（5）初级线圈电流：60W / 220V = 0.273a（6）初级线圈直径：D = 0.715个，0.273 = 0.37（mm）（7）次级线圈匝数：2 *（51 * 4.6 * 1.03）= 2 * 242（匝）（1.03是降压，双级51V = 2 * 242圈）（8）次级线圈电流：60W /（2 * 51V）= 0.59a（9）二次线直径：D = 0.715，根数0.59 = 0.55（mm）功率（（W））磁芯截面积（cm 2 2）功率（（W））磁芯截面积（cm 2 2）功率（（W））磁芯截面积（cm 2 2）3 2.165 50 8.839 300 21.6515 2.795 60 9.683 350 23.38510 3.953 70 10.458 400 25.00015 4.840 80 11.180 500 27.95120 5.590 100 12.500 800 35.35525 6.250 120 13.693 1000 39.52930 6.846 150 15.309 1200 43.30135 7.395 200 17.678 1500 48.41340 7.906 250 19.764 2000 55.901数据表之间的关系江苏省泗阳县荔口中学沉正中小功率变压器和铁心截面积对于其他功率互感器，功率与铁心截面积的关系可通过以下公式得出：P =其他对于电力变压器，可以使用公式P =（（0.8s））22。
