s11-油浸式变压器外形尺寸.pdf

更新时间：2010年9月10日点击次数：王237次关键字:
S11-800-3150/35系列三相油漫无载调屋电力变压器技术数据
S11-4000-31500/35K列三椿油漫无裁调压电力变压器枝术数据
上一款：已经没有了
下一款：〔2010年9月9日〕
沈阳天通变压器厂是一家技术力量雄厚，工艺装备一流和检测设备先进的电力变压器，35KV级电力变
压器,S11系列35KV级电力变压器生产企业
关键字：

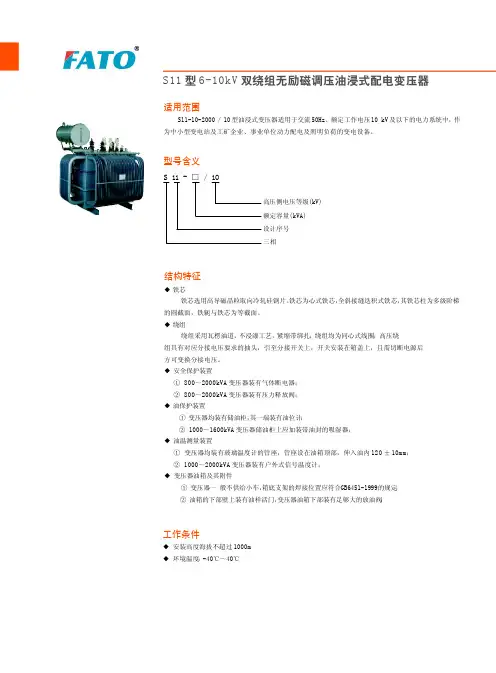

10KV,35KV 级S9,S10.S11系列配电变压器，容量范围30-3150KVA ;铁芯为三相三柱式，多级阶梯圆柱型；线圈采用同绕技术，同心度好，抗短路能力强，主要技术指标达到同类产品国内先进水平。

关键字：
f
沈阳天通变压器厂是一家技术力量雄厚，工艺装备一流和检测设备先进的油浸式变压器，油浸式电力变
压器,10KV级油浸式电力变压器生产企业
关键字：
沈阳天通变压器厂是一家技术力量雄厚，工艺装备一流和检测设备先进的油浸式变压器压器,35KV级油浸式电力变压器生产企业
关键字:
沈阳天通变压器厂是一家技术力量雄厚，工艺装备一流和检测设备先进的油浸式变压器压器,66KV级油浸式电力变压器生产企业
关键字: ，油浸式电力变，油浸式电力变。

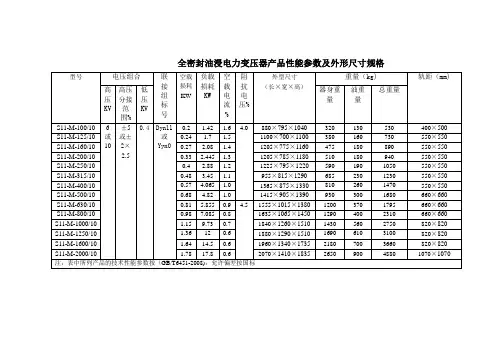

全密封油浸电力变压器产品性能参数及外形尺寸规格型号电压组合联接组标号空载损耗KW负载损耗KW空载电流%阻抗电压%外型尺寸（长×宽×高）重量（kg) 轨距（mm)高压KV 高压分接范围%低压KV器身重量油重量总重量S11-M-100/106或10±5或±2×2.50.4Dyn11或Yyn00.2 1.42 1.6 4.0 880×795×1040320 130 530 400×500S11-M-125/100.24 1.7 1.5 1100×700×1100380 160 730 550×550 S11-M-160/100.27 2.08 1.4 1205×775×1160475 180 890 550×550 S11-M-200/100.33 2.445 1.3 1205×785×1180510 180 940 550×550 S11-M-250/100.4 2.88 1.2 1225×795×1220590 190 1050 550×550 S11-M-315/100.48 3.45 1.1 955×815×1290685 230 1230 550×550 S11-M-400/100.57 4.065 1.0 1365×875×1330810 260 1470 550×550 S11-M-500/100.68 4.82 1.0 1415×905×1390930 300 1680 660×660 S11-M-630/100.81 5.855 0.9 4.5 1555×1015×13801200 370 1795 660×660 S11-M-800/100.98 7.085 0.8 1635×1065×14501290 400 2310 660×660 S11-M-1000/10 1.15 9.73 0.7 1840×1260×15101430 560 2750 820×820 S11-M-1250/10 1.36 12 0.6 1880×1290×15101690 610 3100 820×820 S11-M-1600/10 1.64 14.5 0.6 1960×1340×17352180 700 3660 820×820 S11-M-2000/10 1.78 17.8 0.6 2070×1410×18352650 900 4880 1070×1070注：表中所列产品的技术性能参数按（GB/T6451-2008)：允许偏差按国标环氧树脂浇注干式电力变压器产品性能参数及外形尺寸型号电压组合联接组标号空载损耗KW负载损耗KW空载电流%阻抗电压%主机重量（kg)外型尺寸（mm) 轨距（mm)高压KV 高压分接范围%低压KV长×宽×高（有防护外罩）长×宽×高（无防护外罩）SCB10-315/106或10±5或±2×2.50.4Dyn11或Yyn00.67 3.9 1.1 4.0 1270 1500×1400×1800 1110×900×1275660×780SCB10-400/10 1.0 4.6 1.1 1520 1500×1400×1800 1110×960×1315660×900 SCB10-500/10 1.18 5.47 1.1 1780 1700×1400×1800 1155×960×1330660×900 SCB10-630/10 1.35 6.5 0.9 2080 1700×1400×1800 1240×960×1315660×900 SCB10-800/10 1.54 7.41 0.9 6.0 2560 1800×1500×1800 1320×1020×1350820×960 SCB10-1000/10 1.75 8.8 0.9 3000 1800×1500×1900 1360×1020×1455820×960 SCB10-1250/10 2.03 10.45 0.9 3590 2000×1500×2000 1430×1020×1505820×960 SCB10-1600/10 2.7 12.83 0.9 4450 2000×1500×2000 1470×1020×1695820×960 SCB10-2000/10 3.0 15.39 0.7 5290 2000×1500×2200 1560×1080×1730820×1020 SCB10-2500/10 3.5 18.55 0.7 6220 2100×1500×2300 1620×1040×1845820×980注：表中所列的负载损耗为120℃下的值。

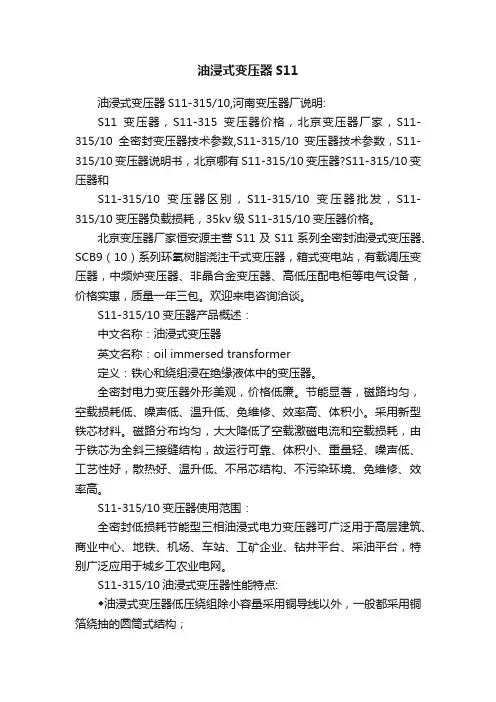

油浸式变压器S11油浸式变压器S11-315/10,河南变压器厂说明:S11变压器，S11-315变压器价格，北京变压器厂家，S11-315/10全密封变压器技术参数,S11-315/10变压器技术参数，S11-315/10变压器说明书，北京哪有S11-315/10变压器?S11-315/10变压器和S11-315/10变压器区别，S11-315/10变压器批发，S11-315/10变压器负载损耗，35kv级S11-315/10变压器价格。

北京变压器厂家恒安源主营S11及S11系列全密封油浸式变压器、SCB9（10）系列环氧树脂浇注干式变压器，箱式变电站，有载调压变压器，中频炉变压器、非晶合金变压器、高低压配电柜等电气设备，价格实惠，质量一年三包。

欢迎来电咨询洽谈。

S11-315/10变压器产品概述：中文名称：油浸式变压器英文名称：oil immersed transformer定义：铁心和绕组浸在绝缘液体中的变压器。

全密封电力变压器外形美观，价格低廉。

节能显著，磁路均匀，空载损耗低、噪声低、温升低、免维修、效率高、体积小。

采用新型铁芯材料。

磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。

S11-315/10变压器使用范围：全密封低损耗节能型三相油浸式电力变压器可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别广泛应用于城乡工农业电网。

S11-315/10油浸式变压器性能特点:◆油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

◆铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。

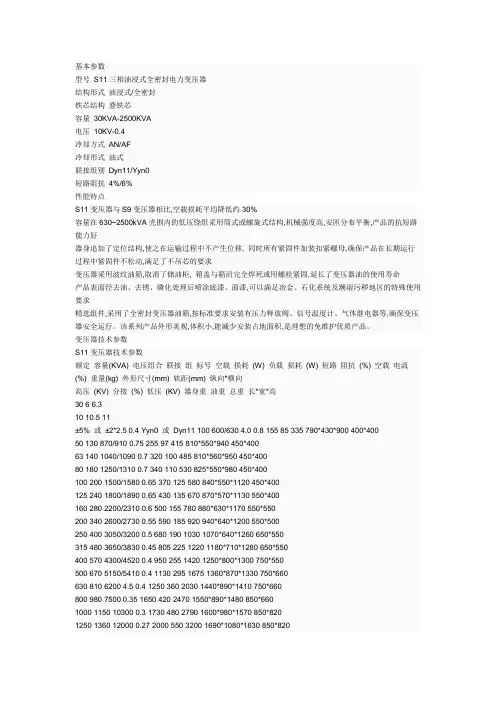

基本参数型号S11三相油浸式全密封电力变压器结构形式油浸式/全密封铁芯结构叠铁芯容量30KVA-2500KVA电压10KV-0.4冷却方式AN/AF冷却形式油式联接组别Dyn11/Yyn0短路阻抗4%/6%性能特点S11变压器与S9变压器相比,空载损耗平均降低约30%容量在630~2500kVA壳围内的低压绕组采用筒式或螺旋式结构,机械强度高,安匝分布平衡,产品的抗短路能力好器身追加了定位结构,使之在运输过程中不产生位移, 同时所有紧固件加装扣紧螺母,确保产品在长期运行过程中紧固件不松动,满足了不吊芯的要求变压器采用波纹油箱,取消了储油柜, 箱盖与箱沿完全焊死或用螺栓紧固,延长了变压器油的使用寿命产品表面经去油、去锈、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。

该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。

变压器技术参数S11变压器技术参数额定容量(KVA) 电压组合联接组标号空载损耗(W) 负载损耗(W) 短路阻抗(%) 空载电流(%) 重量(kg) 外形尺寸(mm) 轨距(mm) 纵向*横向高压(KV) 分接(%) 低压(KV) 器身重油重总重长*宽*高30 6 6.310 10.5 11±5% 或±2*2.5 0.4 Yyn0 或Dyn11 100 600/630 4.0 0.8 155 85 335 790*430*900 400*40050 130 870/910 0.75 255 97 415 810*550*940 450*40063 140 1040/1090 0.7 320 100 485 810*560*950 450*40080 180 1250/1310 0.7 340 110 530 825*550*980 450*400100 200 1500/1580 0.65 370 125 580 840*550*1120 450*400125 240 1800/1890 0.65 430 135 670 870*570*1130 550*400160 280 2200/2310 0.6 500 155 780 880*630*1170 550*550200 340 2600/2730 0.55 590 185 920 940*640*1200 550*500250 400 3050/3200 0.5 680 190 1030 1070*640*1260 650*550315 480 3650/3830 0.45 805 225 1220 1180*710*1280 650*550400 570 4300/4520 0.4 950 255 1420 1250*800*1300 750*550500 670 5150/5410 0.4 1130 295 1675 1360*870*1330 750*660630 810 6200 4.5 0.4 1250 360 2030 1440*890*1410 750*660800 980 7500 0.35 1650 420 2470 1550*890*1480 850*6601000 1150 10300 0.3 1730 480 2790 1600*980*1570 850*8201250 1360 12000 0.27 2000 550 3200 1690*1080*1630 850*8201600 1640 14500 0.25 2510 625 3790 1760*1120*1730 900*8202000 2100 17100 0.25 3120 840 5180 2150*1200*1950 900*8202500 2500 23200 0.23 3720 980 5950 2160*1220*1970 950*820s11型号说明该【S11变压器】外形美观，价格低廉。

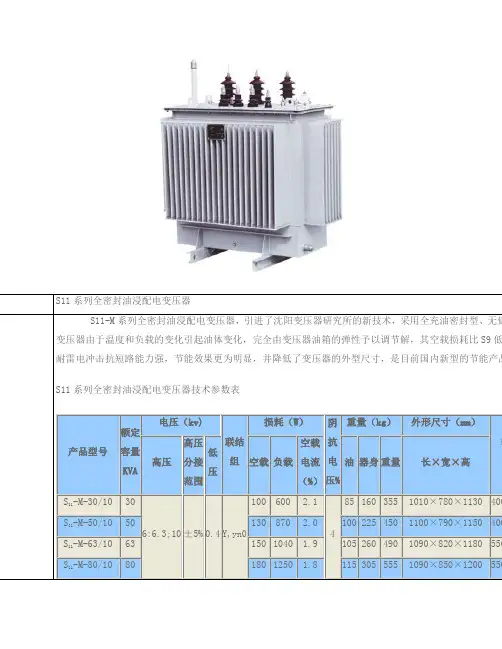

变压器油浸式三相电力变压器（S11-M-63/10kv）变压器油浸式三相电力变压器（S11-M-63/10kv）产品简介S11-M-63／10全密封油浸电力变压器，引进了沈阳变压器研究所的新技术，采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体变化，完全由变压器油箱的弹性予以调节解，其空载损耗比S9低30％，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。

S11-M-63／10变压器适用在10KV、50Hz输配电系统中，可供居民区、商业街道、工矿企业和农村动力及照明之用。

S11-M-63／10油浸式三相电力变压器地特力电气绿色环保，节能首选平顶山市地特力电气有限公司根据国家强制性标准《电力变压器能效限定值及能效等级》要求，地特力电气生产的电力变压器已达到一级标准（一级产品能耗最低，三级产品能耗最高）。

是最早一批获得国家变压器质量监督检验中心（CTQC）实验成功并获得实验合格证书的企业，其电力变压器的生产均按照以下标准（国标）生产：GB1094.1-1996GB1094.2-1996GB1094.3-2003GB／T6451-1996GB／T1094.10-2003JB／T10088-2004技术服务合同为依据S11-M-63／10油浸式三相电力变压器【S11-M-63／10变压器变压器介绍】S11-M-63／10全密封油浸电力变压器，引进了沈阳变压器研究所的新技术，采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体变化，完全由变压器油箱的弹性予以调节解，其空载损耗比S9低30％，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。

【S11-M-63／10变压器用途】S11-M-63／10变压器适用在10KV、50Hz输配电系统中，可供居民区、商业街道、工矿企业和农村动力及照明之用。

【S11-M-63／10变压器订货须知】a、额定容量；b、高低压额定电压；c、联结组标号；d、阻抗电压；e、分接范围；f、频率；g、其它（特殊）要求。
