S油浸式变压器外形尺寸

S9-160KVA/10KV油浸式变压器规格参数S9(S11)-□/□其中,S表示三相油浸式变压器9(11)为水平性能代号□/□表示额定容量/额定电压（高压侧）,35KV所对应的低压侧可以10kv/6kv/0.4KVS9-160KVA/10KV油浸式变压器执行标准1.GB1094.1~2-1996油浸式变压器2.GB1094.3,5-2003油浸式变压器3.GB/T6451—2008三相油浸式油浸式变压器技术参数和要求S9-160KVA/10KV变压器产品特点：S9-160KVA/10KV变压器系列三相油浸式变压器采用了新型绝缘结构和提高抗短路能力结构等多项科研成果,其性能达到国际先进水平. 与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%, 是节能型产品的更新换代产品损耗低，节能显著铁芯为圆形多级、全斜三级接缝叠片结构高低压绕组均用无氧铜线绕制，高压绕组一律采用多层圆筒式结构器身结构合理采用新型组件及紧固件1. 标准：GB1094-1996; JB/T10088-2004; GB/T6451-2008; EQV IEC600762. 电压等级：6,10kV3. 调压方式：无励磁调压或有载调压5. 频率：50Hz或60Hz6. 相数：三相7. 联结组标号：Yyn0、Dyn11或其它8. 短路阻抗：标准阻抗(详见技术参数表)配电电力变压器是一种静止的电气设备[1]，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。

当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。

二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。

主要作用是传输电能，因此，额定容量是它的主要参数。

额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。

S11-800/35 80035±5% 38.5±5% 3.156.310.5Yd116.50.98 9.41 1.0 1763 995 3689 2290*1215*2530 820S11-1000/35 1000 1.15 11.54 1.0 2125 1082 4260 2380*1240*2665 820 S11-1250/35 1250 1.41 13.94 0.9 2445 1250 4775 2620*1670*2680 820 S11-1600/35 1600 1.7 16.67 0.8 2985 1523 5788 2580*1760*2785 1070 S11-2000/35 2000 2.18 18.38 0.7 3156 1687 6292 2630*1865*2811 1070 S11-2500/35 2500 2.56 19.67 0.6 4250 1925 6480 2810*2150*2985 1070S11-3150/35 31507.0 3.04 23.09 0.56 4580 2100 8780 2770*2720*2750 1070S11-4000/35 4000 3.62 27.36 0.56 5340 2325 9970 2890*2840*2800 1070 S11-5000/35 5000 4.32 31.38 0.48 6500 2640 11640 3665*2870*3070 1070S11-6300/35 63007.5 5.25 35.06 0.48 7870 2960 14000 3710*2870*3270 1475S11-8000/35 800035±2* 2.5% 38.5 ±2*2.5% 3.153.36.36.610.511YNd117.2 38.48 0.42 9650 3300 16100 3940*3280*3370 1475S11-10000/35 10000 8.7 45.32 0.42 1113 5395 19120 3880*3260*3480 1475S11-12500/35 125008 10.08 53.87 0.4 14600 4800 24300 4110*3360*4560 1475S11-16000/35 16000 12.16 65.84 0.4 16260 5800 27300 4450*3490*3840 1475 S11-20000/35 20000 14.4 79.52 0.4 19000 6400 31300 4330*3550*3940 1475 S11-25000/35 25000 17.02 94.05 0.32 22500 7350 36600 4660*3590*4340 1475 S11-31500/35 31500 20.22 112.86 0.32 26700 8700 43200 4830*5100*3160 1475SCB10干式变压器技术参数外形尺寸及干式变压器原理-------------------------------------------------------------------------------型号| Uk | 空损Po| 负损Pk | Io | L×B×H | m | n | I | I′| 重量SC(B)10-100/10 | 4 | 380 | 1370 | 1.6 | 1030×750×1020 | 550| 550| 350| 190| 720SC(B)10-160/10 | 4 | 510 | 1850 | 1.6 | 1080×750×1147 | 550| 550| 365| 190| 960SC(B)10-200/10 | 4 | 600 | 2200 | 1.4 | 1100×860×1182 | 660| 660| 370| 200| 1080SC(B)10-250/10 | 4 | 700 | 2400 | 1.4 | 1130×860×1262 | 660| 660| 380| 200| 1230SCB10-315/10 | 4 | 820 | 3020 | 1.2 | 1220×860×1190 | 660| 660| 420| 120| 1300SCB10-400/10 | 4 | 970 | 3480 | 1.2 | 1240×860×1195 | 660| 660| 425| 120| 1440SCB10-500/10 | 4 | 1100 | 4260 | 1.0 | 1255×860×1230 | 660| 660| 430| 120| 1690SCB10-630/10 | 4 | 1190 | 5120 | 1.0 | 1405×860×1280 | 820| 660| 480| 135| 2120SCB10-630/10 | 6 | 1140 | 5200 | 1.0 | 1420×860×1260 | 820| 660| 485| 135| 2150SCB10-800/10 | 6 | 1340 | 6020 | 0.8 | 1445×1020×1385| 820| 820| 495| 165| 2600SCB10-100/10 | 6 | 1540 | 7090 | 0.8 | 1525×1020×1460| 820| 820| 520| 155| 2950SCB10-1250/10 | 6 | 1830 | 8460 | 0.6 | 1610×1020×1597| 820| 820| 555| 185| 3060SCB10-1600/10 | 6 | 2150 | 10240 | 0.6 | 1658×1270×1660| 1070|1070|570| 185| 3620SCB10-2000/10 | 6 | 2910 | 12600 | 0.5 | 1805×1270×1847| 1070|1070|615| 205| 4820SCB10-2500/10 | 6 | 3500 | 15000 | 0.5 | 1890×1270×2020| 1070|1070|640| 205| 5800SCB10SCB10干式变压器技术参数及外形尺寸功能特点：SCB10干式变压器原理安全，难燃防火，无污染，可直接安装在负荷中心。

S13-M-30/10-0.4型变压器参数加工定制：是品牌：恒安源型号：S13-M-30/10-0.4额定电压：10（kV）额定容量：30（KVA）负载耗损：600（W）阻抗电压：4（%）尺寸：0.790*0.430*0.900（m）产品认证：CQC•产品概述•全密封式配电变压器与普通油浸式变压器相比，取消了储油柜，用波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

产品特点1、S13系列变压器比S11系列变压器空载损耗平均降低15%，比S9系列降低36%，产品更节能。

2、高压绕组用铜线，低压绕组用铜线或铜箔绕制，机械强度高，局部放电小。

3、变压器油箱采用全密封结构，油箱与箱沿可用螺栓连接或焊死，变压器油不与空气接触，减缓油的劣化，延长使用寿命。

4、油箱密封有关零部件进行改进，提高工艺水平以保证密封的可靠性。

5、在正常运行内不需要换油，大大降低了变压器的维护成本。

产品结构铁芯：全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小；卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低；非晶合金变压器铁芯采用美国联信公司生产的材料，与传统硅钢片相比，平均降低空损72%，空载电流50%。

线圈：采用优质QQ缩醒漆包圆铜线，无氧铜杆拉制的扁铜钱或铜结绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。

油箱：采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆暇涂，既抗腐蚀又美观大方。

1、IEC60076-1:1993 电力变压器2、GB1094.1-1996 电力变压器3、GB/T6451-2008 油浸式电力变压器技术参数和要求4、JB/T10088一2004 6kV~500kV级电力变压器声级产品使用条件1、环境温度：-50℃～+50℃2、海拔高度<=1000m3、其他超出本技术条件规定的内容，由用户与我公司技术部协商处理，并在订货时注明。

35kV级配电变压器技术参数35kV级电力变压器技术参数35kV级SZ11系列有载调压变压器技术参数(kV)(kV)S11-30306±5%Yyn0100630/600 2.3S11-5050 6.3或or或or130910/8702S11-636310±2×2.5%Dyn111501090/1040 1.9S11--808010.51801310/1250 1.9S11-100100112001580/1500 1.8S11-1251252401890/1800 1.7S11-1601602802310/2200 1.6S11-2002003402730/26001.5S11-2502504003200/3050 1.4S11-3153154803830/3650 1.4S11-4004005704520/4300 1.3S11-5005006805410/51501.2S11-6306308106200 1.1S11-80080098075001S11-100010001150103001S11-125012501360120000.9S11-160016001640145000.810kV 级S9、SZ9系列电力变压器全密封变压器非全密封变压器额定电压联结阻抗空载电容组合方式电压电流kVA kV (%)空载负载(%)器身重油重10高压0.080.3440.110.05损耗(kW)重量(T)号(W)(W)高压(kV)0.4注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载(%)2.根据要求有载调压变压器高压可提供±4×2.5%调压范围。

15070340103062597040021085490114073010504002459556011907401050400290100580120073010904003151106501230760116040038012575212507651185400455140850128577512305505401609801315785125555066519511501360810131555076521513001380820134055092528015101440830141555010853051740149084014756601345410218516208951500660156545025501690950157582017055252910172096016308202035605346019001210210082024206654020196512662135820轨距纵向/横向（mm)总重全密封非全密封0.205850×420×980400/400(T)S9外形尺寸(mm)长(L)×宽（B ）×高（H ）44.5Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。

变压器技术参数空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。

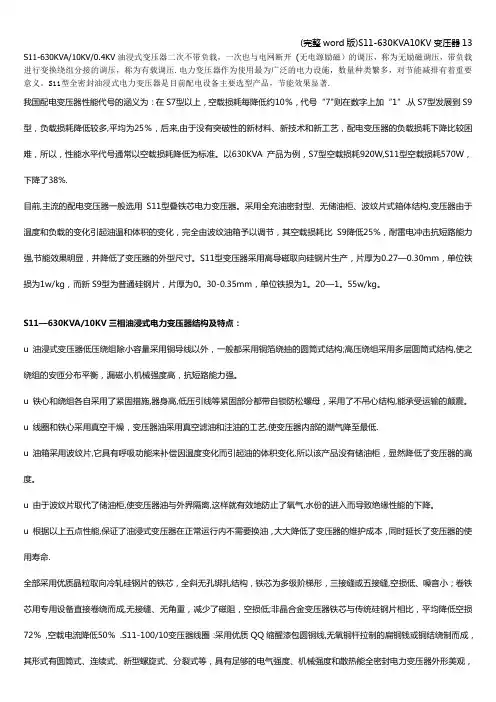

S11-630KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁）的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压.电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。

S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著.我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7"则在数字上加“1”.从S7型发展到S9型，负载损耗降低较多,平均为25％，后来,由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。

以630KVA产品为例，S7型空载损耗920W,S11型空载损耗570W，下降了38%.目前,主流的配电变压器一般选用S11型叠铁芯电力变压器。

采用全充油密封型、无储油柜、波纹片式箱体结构,变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强,节能效果明显，并降低了变压器的外型尺寸。

S11型变压器采用高导磁取向硅钢片生产，片厚为0.27—0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0。

30-0.35mm，单位铁损为1。

20—1。

55w/kg。

S11—630KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡，漏磁小,机械强度高，抗短路能力强。

u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构,能承受运输的颠震。

u 线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低.u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜，显然降低了变压器的高度。

S13-M-200/10油浸式变压器S13-M-200/10全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。

由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。

s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%1）与S7同容量变压器相比，空载损耗下降55％以上，负载损耗下降33％，空载电流下降85％以上，噪声下降8～13dB(A)。

2）与S9 同容量变压器相比，空载损耗下降50％以上，空载电流下降80％以上，噪声下降8～11dB(A)。

3）与S11 同容量变压器相比，空载损耗下降25％以上，空载电流下降70％以上，噪声下降7～10dB(A)。

4）与S13叠片结构同容量变压器相比，节省硅钢片用量20%以上、铜用量2～3%，空载电流下降50％以上，噪声下降4～6dB(A)。

同时，空载电流小，一可以降低网络损耗；二提高网络功率因数；三提高供电网设备的有效利用率；四减少无功补偿设备的投入，可大大节省设备投资和运行费用。

①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。

②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。

③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。

④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。

选用电阻率更低的无氧铜线，并经过系列附加的表面处理，更光滑，无毛刺尖角，使变压器的负载损耗更低，电气性能更为可靠。
