电力电子模拟试卷七(附答案)

电力电子技术及应用模拟试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、三相交流调压电路可由三个互差(____)的单相交流调压电路组成。

A、120°B、60°C、90°D、30°正确答案：A2、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般取（）度较合适。

A、90B、100C、60D、10正确答案：A3、晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM ( ) Ubo。

A、大于1B、等于1C、小于1D、不确定正确答案：A4、单结晶体管产生的触发脉冲主要用于驱动（）功率的晶闸管。

A、超大B、小C、大D、中正确答案：B5、IGBT开关速度（）电力MOSFET 。

A、大于1B、等于1C、小于1D、不确定正确答案：C6、三相桥式全控整流电路要保证两只晶闸管同时导通，触发脉冲一般可采用(____)。

A、单宽脉冲、双窄脉冲B、移相脉冲、双窄脉冲C、脉冲列、双窄脉冲D、单宽脉冲、脉冲列正确答案：A7、带电感性负载的单相桥式全控整流电路中，续流二极管VDR的作用是以下哪些？①去掉输出电压的负值②扩大移相范围③变换电压④隔离一、二次侧。

(____)。

A、①②B、③④C、①②③④D、②③④正确答案：A8、调光灯电路中，单结晶体管和(____)是决定灯泡能否调节亮度的关键。

A、电抗B、电阻C、电压D、电容正确答案：D9、当负载的感抗wLd和电阻Rd的大小相比不可忽略时称之为(____)。

A、电阻性负载B、电感性负载C、电容性负载D、反电动势负载正确答案：B10、型号为KK200－9的额定电流是（）。

A、9AB、90AC、200AD、900A正确答案：C11、单相可控整流电路最基本的是(____)。

A、单相半波可控整流电路B、单相桥式半控整流电路C、单相桥式全控整流电路D、单相全波可控整流电路正确答案：A12、交流调压电路是将一定频率和电压的交流电转换为(____)的交流电。

电力电子技术模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.无源逆变指的是把直流电能转换成交流电能送给交流电网。

（）A、正确B、错误正确答案：B2.平板式晶闸管的缺点是安装不方便。

（）A、正确B、错误正确答案：A3.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。

（）A、正确B、错误正确答案：A4.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。

（）A、正确B、错误正确答案：B5.GTO开通时间是指延迟时间和上升时间之和。

（）A、正确B、错误正确答案：A6.给晶闸管加上正向阳极电压它就会导通。

A、正确B、错误正确答案：B7.降压斩波电路运行情况只有一种：电感电流连续模式。

（）A、正确B、错误正确答案：B8.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。

（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。

（）A、正确B、错误正确答案：B10.GTO制成逆导型，能够承受反向电压。

（）A、正确B、错误正确答案：B11.降压斩波电路斩波开关关断时，电感充电。

（）A、正确B、错误正确答案：B12.三相全控桥整流电路中，输出电压的脉动频率为150Hz。

（）A、正确B、错误正确答案：B13.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确正确答案：B14.斩波电路具有效率高、体积小、重量轻、成本低等优点。

（）A、正确B、错误正确答案：A15.电压型逆变器其中间直流环节以电容贮能。

（）A、正确B、错误正确答案：A16.整流电路按电路结构不同分为零式电路和桥式电路。

（）A、正确B、错误正确答案：A17.降压斩波电路中二极管作用是续流。

（）A、正确B、错误正确答案：A18.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B19.直流变换电路多用于牵引调速。

（）A、正确B、错误正确答案：A20.无源逆变电路是把直流电能逆变成交流电能送给交流电网。

一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括_信息电子技术__和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在___开关______状态。

当器件的工作频率较高时，___开关______损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为____载波比_________，当它为常数时的调制方式称为___同步______调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。

4、面积等效原理指的是，___冲量______相等而__形状___不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是____MOSFET_____，单管输出功率最大的是___GTO__________，应用最为广泛的是_____IGBT______。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为有源逆变，如果接到负载，则称为无源逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为___VD2____；(4) t3~t4时间段内，电流的通路为___V2____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（D）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（C）晶闸管导通。

2、（12 分）
（a）电路图
（b）输入电压 u2 的波形图
五、计算题（共 1 小题，共 20 分） 1、电路如图所示，单相全控桥式整流电路接大电感负载，R=4Ω，U2=220V。 （1）触发角为 60°时，(a) 试求 Ud、Id、晶闸管电流平均值 IdVT、晶闸管电 流有效值 IVT、变压器副边电流有效值 I2；（b）作出 ud、id、iVT2、i2 的波形 图（图标清楚，比例适当）。 （2）当负载两端接有续流二极管时，（a）试求 Ud、Id、IdVT、IVT、IVD、IdVD 、 I2；（b）作出 ud、id、iVT2、iVD、i2 的波形图（图标清楚，比例适当）。
3、在 PWM 控制电路中，载波频率与调制信号频率之比称为____载波比_________，当它为常数时的调制方 式称为___同步______调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信 号频率之比为桓定的调制方式称为_____分段同步_______调制。
4、面积等效原理指的是，___冲量______相等而__形状___不同的窄脉冲加在具有惯性的环节上时，其效果基 本相同。
四、作图题（共 2 小题，每题 12 分，共 24 分） 1、三相全控桥，阻感负载，主回路整流变压器的接法是 D,y5，采用 NPN 管的锯
齿波触发器，要求在整流与逆变状态运行。同步变压器二侧电压经 R-C 滤波器 滤波后（滞后角为 30°）接到触发电路。同步变压器的的接法为 Y/Y-10，4 接法， 如下图所示，选择晶闸管的同步电压。（要给出分析过程，分析依据） 晶 闸 管 VT1 VT2 VT3 VT4 VT5 VT6 主电路电压 +Uu -Uw +Uv -Uu +Uw -Uv 同步电压
5、在 GTR、GTO、IGBT 与 MOSFET 中，开关速度最快的是____ MOSFET _____，单管输出功 率最大的是___ GTO __________，应用最为广泛的是_____ IGBT ______。

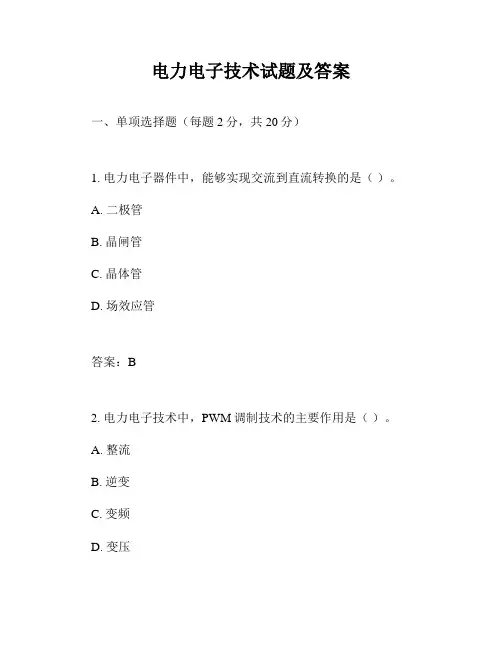

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子器件中，能够实现交流到直流转换的是（）。

A. 二极管B. 晶闸管C. 晶体管D. 场效应管答案：B2. 电力电子技术中，PWM调制技术的主要作用是（）。

A. 整流B. 逆变C. 变频D. 变压答案：C3. 电力电子技术中，以下哪个器件是电压控制型器件（）。

A. 晶闸管B. 功率MOSFETC. 绝缘栅双极晶体管（IGBT）D. 功率二极管答案：B4. 在电力电子技术中，以下哪个器件是电流控制型器件（）。

A. 晶闸管B. 功率MOSFETC. 绝缘栅双极晶体管（IGBT）D. 功率二极管答案：A5. 电力电子技术中，三相桥式整流电路的输出电压波形是（）。

A. 正弦波B. 矩形波C. 三角波D. 锯齿波答案：B6. 电力电子技术中，以下哪个器件不适合用于高频开关应用（）。

A. 功率MOSFETB. 绝缘栅双极晶体管（IGBT）C. 功率二极管D. 晶闸管答案：D7. 电力电子技术中，以下哪个器件具有自关断能力（）。

A. 晶闸管B. 功率MOSFETC. 绝缘栅双极晶体管（IGBT）D. 功率二极管答案：B8. 电力电子技术中，以下哪个器件的导通电压最低（）。

A. 晶闸管B. 功率MOSFETC. 绝缘栅双极晶体管（IGBT）D. 功率二极管答案：B9. 电力电子技术中，以下哪个器件的开关速度最快（）。

A. 晶闸管B. 功率MOSFETD. 功率二极管答案：B10. 电力电子技术中，以下哪个器件的耐压最高（）。

A. 晶闸管B. 功率MOSFETC. 绝缘栅双极晶体管（IGBT）D. 功率二极管答案：A二、多项选择题（每题3分，共15分）1. 电力电子技术中，以下哪些器件属于全控型器件（）。

A. 晶闸管B. 功率MOSFETD. 功率二极管答案：BC2. 电力电子技术中，以下哪些器件可以用于实现交流到直流的转换（）。

A. 二极管B. 晶闸管C. 晶体管D. 场效应管答案：AB3. 电力电子技术中，以下哪些器件可以用于实现直流到交流的转换（）。

电力电子技术考前模拟题一、选择题1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差4度。

A、180°,B、60°,c、360°,D、120°2、a为上度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A,。

度，B,60度，C,30度，D,12（）度，3、晶闸管触发电路中，若改变旦的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A、同步电压，B、控制电压，C、脉冲变压器变比。

4、可实现有源逆变的电路为上。

A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角Bmin选在下面那一种范围合理_A_。

A、30°-35°,B、10°-15°,C、0°-10°,D、0°。

6、在下面几种电路中，不能实现有源逆变的电路有哪几种上A、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流二极管电路。

D、单相半控桥整流电路。

11、下面哪种功能不属于变流的功能（C）A、有源逆变B、交流调压C、变压器降压D、直流斩波12、三相半波可控整流电路的自然换相点是（B）A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。

13、如某晶闸管的正向阻断重复峰值电压为745V,反向重复峰值电压为825V,则该晶闸管的额定电压应为（B）A、700VB、750VC、800VD、850V14、单相半波可控整流电阻性负载电路中，控制角。

的最大移相范围是（D）A、0°-90°B、0°-120°C、0°-150°D、0°-180°15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差a度。

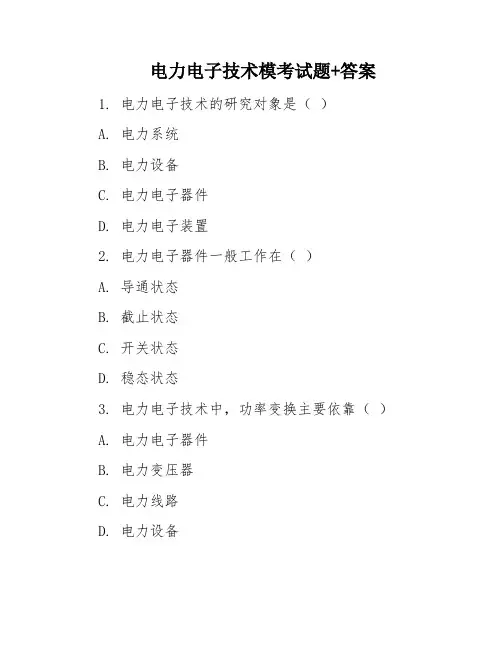

电力电子技术模考试题+答案1. 电力电子技术的研究对象是（）A. 电力系统B. 电力设备C. 电力电子器件D. 电力电子装置2. 电力电子器件一般工作在（）A. 导通状态B. 截止状态C. 开关状态D. 稳态状态3. 电力电子技术中，功率变换主要依靠（）A. 电力电子器件B. 电力变压器C. 电力线路D. 电力设备（）A. 电力二极管B. 晶闸管C. 电力晶体管D. 电力电容器5. 电力电子技术中，以下哪种器件属于功率器件？（）A. 电力二极管B. 晶闸管C. 电力晶体管D. 电力电容器6. 电力电子技术中，以下哪种变换器属于直流变换器？（）A. 整流器B. 逆变器C. 交交变频器D. 交流变换器（）A. 整流器B. 逆变器C. 交交变频器D. 交流变换器8. 电力电子技术中，以下哪种变换器属于交交变频器？（）A. 整流器B. 逆变器C. 交交变频器D. 交流变换器9. 电力电子技术中，以下哪种变换器属于交流变换器？（）A. 整流器B. 逆变器C. 交交变频器D. 交流变换器10. 电力电子技术中，以下哪种器件属于单极型器件？（）A. 电力二极管B. 晶闸管C. 电力晶体管D. 电力电容器二、填空题（每空1分，共10分）1. 电力电子技术是一种_______技术，它利用_______器件对电能进行高效变换。

2. 电力电子器件可分为_______、_______、_______三类。

3. 电力电子技术中，直流变换器包括_______、_______、_______三种类型。

4. 电力电子技术中，逆变器包括_______、_______、_______三种类型。

5. 电力电子技术中，交交变频器包括_______、_______、_______三种类型。

三、判断题（每题2分，共10分）1. 电力电子技术是一种电力变换技术。

（）2. 电力电子器件的功率损耗主要来源于开关损耗。

（）3. 电力电子技术中，电力二极管属于开关器件。

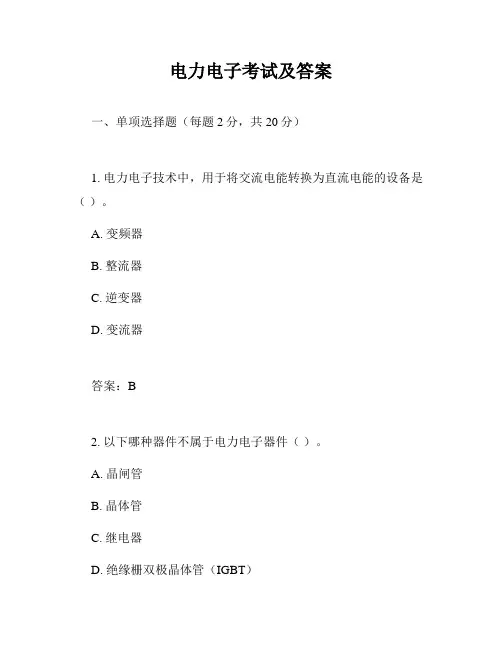

电力电子考试及答案一、单项选择题（每题2分，共20分）1. 电力电子技术中，用于将交流电能转换为直流电能的设备是（）。

A. 变频器B. 整流器C. 逆变器D. 变流器答案：B2. 以下哪种器件不属于电力电子器件（）。

A. 晶闸管B. 晶体管C. 继电器D. 绝缘栅双极晶体管（IGBT）答案：C3. 电力电子技术中，以下哪种控制方式不属于脉宽调制（PWM）控制（）。

A. SPWMB. PWMC. 相位控制D. 频率调制答案：D4. 电力电子变换器中，以下哪种器件主要用于实现交流电能的控制（）。

A. 晶闸管B. 金属氧化物半导体场效应晶体管（MOSFET）C. 绝缘栅双极晶体管（IGBT）D. 以上都是答案：D5. 电力电子技术中，以下哪种器件具有自关断能力（）。

A. 晶闸管B. 晶体管C. 继电器D. 以上都不是答案：B6. 以下哪种电力电子变换器主要用于电压调节（）。

A. 整流器B. 逆变器C. 变频器D. 以上都是答案：C7. 电力电子技术中，以下哪种控制方式可以实现输出电压和频率的独立控制（）。

A. SPWMB. V/F控制C. 相位控制D. 以上都不是答案：A8. 电力电子变换器中，以下哪种器件主要用于实现直流电能的控制（）。

A. 晶闸管B. 晶体管C. 绝缘栅双极晶体管（IGBT）D. 以上都是答案：D9. 电力电子技术中，以下哪种器件主要用于实现高频开关（）。

A. 晶闸管B. 晶体管C. 继电器D. 绝缘栅双极晶体管（IGBT）答案：B10. 以下哪种电力电子变换器主要用于实现交流电能的转换（）。

A. 整流器B. 逆变器C. 变频器D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术中，以下哪些器件属于全控型器件（）。

A. 晶闸管B. 晶体管C. 绝缘栅双极晶体管（IGBT）D. 金属氧化物半导体场效应晶体管（MOSFET）答案：BCD2. 电力电子技术中，以下哪些控制方式可以实现输出电压的调节（）。

电力电子技术测试题（附答案）一、选择题（每题5分，共25分）1. 以下哪个器件不属于电力电子器件？A. 晶闸管B. 绝缘栅双极型晶体管（IGBT）C. 金属氧化物半导体场效应晶体管（MOSFET）D. 二极管答案：D2. 以下哪个拓扑结构不属于电力电子变换器？A. 桥式变换器B. 半桥式变换器C. 推挽式变换器D. 环形变换器答案：D3. 以下哪个参数不是衡量电力电子器件性能的重要参数？A. 通态电阻B. 开关时间C. 阻断电压D. 热阻答案：D4. 以下哪个器件主要用于电力电子装置中的无级变速？A. 变频器B. 整流器C. 逆变器D. 稳压器答案：A5. 以下哪个不属于电力电子技术的应用领域？A. 电力系统B. 交通运输C. 工业控制D. 通信系统答案：D二、填空题（每题5分，共25分）1. 绝缘栅双极型晶体管（IGBT）是由_________和_________组成的复合器件。

答案：MOSFET，双极型晶体管2. 电力电子技术的核心是_________和_________。

答案：电力电子器件，电力电子电路3. 晶闸管是一种_________控制的_________器件。

答案：电压，四层三端4. 桥式变换器由_________个晶闸管或IGBT组成。

答案：45. 电力电子装置的性能指标主要包括_________、_________、_________和_________。

答案：效率，稳定性，可靠性，可维护性三、简答题（每题10分，共30分）1. 请简要说明电力电子器件的工作原理及特点。

答案：电力电子器件是实现电力电子变换的关键部件，其主要工作原理是利用半导体材料的PN结和载流子导电特性实现电能的转换和控制。

电力电子器件具有以下特点：（1）体积小、重量轻：采用半导体材料制作，便于实现集成化和模块化；（2）效率高：开关速度快，损耗小；（3）控制性能好：响应时间快，易于实现自动化控制；（4）可靠性高：寿命长，故障率低；（5）节能环保：有利于提高能源利用率，减少环境污染。

电力电子技术模考试题+答案一、选择题（每题2分，共20分）1. 以下哪个不是电力电子技术的应用领域？A. 电力系统B. 交通运输C. 通讯系统D. 工业控制答案：C2. 以下哪种器件不是常用的整流器件？A. 晶闸管B. 快恢复二极管C. 晶闸管模块D. GBT答案：A3. 以下哪种拓扑结构不是常用的DC-DC转换器拓扑结构？A. 升压转换器B. 降压转换器C. 升压/降压转换器D. 电流转换器答案：D4. 以下哪种器件不是常用的逆变器件？A. IGBTB. MOSFETC. GTOD. GRT答案：C5. 以下哪个不是电力电子技术的主要优点？A. 高效率B. 低损耗C. 易于实现自动化D. 体积大答案：D二、填空题（每题2分，共20分）1. 电力电子技术是指利用_____器件实现电能转换和控制的技术。

答案：半导体2. 整流器的主要作用是将交流电转换为____电。

答案：直流3. DC-DC转换器的主要作用是实现____电压的转换。

答案：直流4. IGBT是一种____型晶体管。

答案：双极5. 变频器是一种用于调节____的装置。

答案：电机转速三、简答题（每题10分，共30分）1. 请简述电力电子技术的应用领域。

答案：电力电子技术的应用领域非常广泛，包括电力系统、交通运输、工业控制、通讯系统、家电等领域。

2. 请简述整流器的工作原理。

答案：整流器的工作原理是利用半导体器件的单向导通特性，将交流电转换为直流电。

常用的整流器件有二极管、晶闸管、GBT等。

3. 请简述逆变器的工作原理。

答案：逆变器的工作原理是利用半导体器件的双向导通特性，将直流电转换为交流电。

常用的逆变器件有IGBT、MOSFET等。

四、计算题（每题10分，共30分）1. 有一台输入电压为220V，输出电压为110V，输出功率为200W的DC-DC转换器，求转换效率。

答案：输入功率 = 输出功率 / 转换效率输入功率 = 200W / 转换效率输入功率 = 220V I（输入电流）200W = 110V I（输出电流）I = 200W / 110VI ≈ 1.818A输入功率 = 220V 1.818A输入功率≈ 399.96W转换效率 = 输出功率 / 输入功率转换效率 = 200W / 399.96W转换效率≈ 0.50005转换效率≈ 50.005%2. 有一台输入电压为60Hz，输出电压为100Hz的交流电压转换器，求输出电压与输入电压的频率比。

电力电子专业试题及答案一、选择题（每题2分，共20分）1. 电力电子技术的主要作用是什么？A. 产生电能B. 转换电能C. 存储电能D. 传输电能答案：B2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C3. 电力电子变换器中，PWM技术指的是什么？A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲幅度调制D. 脉冲时间调制答案：A4. 电力电子技术在以下哪个领域应用最广泛？A. 通信技术B. 能源转换与控制C. 航空航天D. 医疗设备答案：B5. 以下哪个不是电力电子变换器的类型？A. AC/DC变换器B. DC/DC变换器C. DC/AC变换器D. AC/AC变换器答案：D6. 电力电子系统中的软开关技术主要解决什么问题？A. 电压问题B. 电流问题C. 功率因数问题D. 开关损耗问题答案：D7. 电力电子技术中的“三相”指的是什么？A. 三相交流电B. 三相直流电C. 三相脉冲电D. 三相同步电答案：A8. 电力电子系统中的“整流”是指什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将交流电转换为脉冲电D. 将脉冲电转换为交流电答案：A9. 电力电子技术中，什么可以提高系统的整体效率？A. 增加开关频率B. 降低开关频率C. 使用软开关技术D. 增加电阻答案：C10. 电力电子技术中，什么可以减少电磁干扰？A. 增加开关频率B. 使用滤波器C. 降低开关频率D. 增加电阻答案：B二、填空题（每空2分，共20分）11. 电力电子技术中的“________”是指将交流电转换为直流电的过程。

答案：整流12. 电力电子技术中的“________”是指将直流电转换为交流电的过程。

答案：逆变13. 在电力电子系统中，________是用于控制功率流方向的器件。

答案：晶闸管14. 电力电子变换器中，________技术可以改善功率因数。

电力电子技术模拟试题+参考答案一、单选题（共25题，每题1分，共25分）1.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D2.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A3.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()A、各一只A、各二只B、共三只C、共四只正确答案：A4.若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（）A、增大正弦调制波幅度B、增大三角波幅度C、增大正弦调制波频率D、增大三角波频率5.逆变电路是一种（）变换电路。

A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B6.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、90度-180度C、180度-360度D、0度正确答案：A7.单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：C8.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、60度B、30度C、0度D、120度，9.三相半波可控整流电路的自然换相点是()。

A、本相相电压与相邻相电压正半周的交点处B、交流相电压的过零点C、比三相不控整流电路的自然换相点滞后60°D、比三相不控整流电路的自然换相点超前30°正确答案：A10.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、0°～90°B、0°～180°C、90°～180°正确答案：A11.有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于90°C、直流电动势极性须和晶闸管导通方向一致D、以上说法都是对的正确答案：D12.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

电力电子技术及应用模拟考试题及答案一、单选题（共59题，每题1分，共59分）1.带电感性负载的单相桥式全控整流电路中，电感中电流不能突变，电感愈大则电流愈(____)。

A、大B、小C、平稳D、忽高忽低正确答案：C2.直流电动机由晶闸管供电与由直流发电机供电相比较，其机械特性（）。

A、要硬一些B、要软一些C、一样D、不确定正确答案：B3.在三相半波可控整流电路中，每经过其中一点，电流就会自动从前一相换流至后一相，这点称为(____) 。

A、共阴极接法B、星形移相点C、自然换相点D、共阳极接法正确答案：C4.交流零触发开关电路就是利用过( )方式来控制晶闸管导通与关断的。

A、零触发B、平稳C、软D、理想正确答案：A5.IGBT开关速度（）电力MOSFET 。

A、大于1B、等于1C、小于1D、不确定正确答案：C6.三相桥式全控整流电路任何时候都有两只晶闸管导通，才可以形成负荷的供电回路，一般可采哪种触发方式（）。

A、双窄B、辅助触发方式C、单宽D、单宽和双窄正确答案：D7.下列哪项不是晶闸管的关断方式(____)。

A、去掉门极电压B、去掉晶闸管的阳极电压C、降低正向阳极电压D、给晶闸管阳极加反向电压正确答案：A8.逆导晶闸管具有正向压降小，关断时间短，高温特性好，（）等优点。

A、额定结温高B、正向压降大C、关断时间长D、高温特性差正确答案：A9.带电阻性负载的三相半波可控整流电路中，当控制角α=60°时，晶闸管的导通角是(____)。

A、30°B、120°C、60°D、90°正确答案：D10.单相半波可控整流电路，阻感性负载时，在负载两端并联续流二极管的作用是（）。

A、减小可控硅承受的最大反向电压。

B、保护可控硅不被击穿。

C、使Ud不再出现负的部分。

D、使α的移相范围加大。

正确答案：C11.以下哪些为常见电阻型负载？①电炉②电解③电镀④电焊⑤白炽灯，(____)。

电力电子技术(模拟试题及答案) 电力电子技术模拟试题答案在后面显示模拟试题注意事项：1. 本试卷共四大题，满分100分，考试时刻90分钟，闭卷；2. 考前请将密封线内各项信息填写清晰；3. 所有答案直截了当做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。

题号一二三四总分评分人得分一、单项挑选题(每题2分, 共30分)1、一般晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A．有效值B．最大值C．平均值D．瞬时值2、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。

A．180°B．60°C．360°D．120°3、单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1B．0.5C．0.45D．0.94、三相半波可控整流电路的自然换相点是()。

A.交流相电压的过零点；B.本相相电压与相邻相电压正、负半周的交点处；C.比三相别控整流电路的自然换相点超前30°；D.比三相别控整流电路的自然换相点滞后60°。

5、电容滤波的三相别可控整流电路中，空载时，输出电压平均值等于 () ，为输入电压有效值。

A、2.45B、C、0.9D、6、电容滤波的三相别可控整流电路中，随着负载加重，输出电压平均值越接近 () ，为输入电压有效值。

A、2.45B、C、2.34D、7、可实现有源逆变的电路为() 。

A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

8、在有源逆变电路中，逆变角β的移相范围应选() 为最好。

A、β=90o∽180oB、β=35o∽90oC、β=0o∽90oD、β=0o∽180o9、以下哪种换流方式适用于全控型器件（）。

A、器件换流B、电网换流C、负载换流D、强迫换流10、以下哪一点别属于电流型逆变电路的特点（）。

A、输出电压为矩形方波B、输出电流为矩形方波C、直流侧电流基本无脉动D、直流回路呈现高阻抗11、别属于电压型半桥逆变电路特点的是（）。

07电⼒电⼦及答案07电⼒电⼦及答案华南农业⼤学期末考试试卷(A卷)⼀、填空题(每题2分，10题共20分)1．通常取晶闸管的断态重复峰值电压UDRM 和反向重复峰值电压URRM中较⼩的标值作为该器件的额定电压。

选⽤时，额定电压要留有⼀点裕量，⼀般取额定电压为正常⼯作时的晶闸管所承受峰值电压的2~3倍。

2．晶闸管额定电流为100A，通过半波交流电时，=1.57，电流的有效值计电流的波形系数为Kf算为/2I，则通过电流最⼤值m I为 314 A。

m3．单相全波可控整流电路中，晶闸管承受的最⼤反向电压为 1.41 U2。

三相半波可控整流电路中，晶闸管承受的最⼤反向电压为 2.45U2。

（电源相电压为U2）4．要使三相全控桥式整流电路正常⼯作，对晶闸管触发⽅法有两种，⼀是⽤宽脉冲触发；⼆是⽤双窄脉冲触发。

5．单相交流调压电阻性负载电路的移相范围在 0度～ 180度内，在阻感性负载时移相范围在功率因素⾓～180度内。

6．交流调压电路和交流调功电路异同点：电路结构相同，控制⽅式不同，（交流调压电路采⽤移相触发对⼀个周期内导通⾓控制，调功电路对导通周波数与阻断周波数的⽐值进⾏控制）。

7．电压型逆变电路中的反馈⼆极管的作⽤是给交流侧向直流侧反馈的⽆功能量提供通道。

8．变流电路的换流⽅式有器件换流、电⽹换流、负载换流、强迫换流等四种。

9．180°导电型三相桥式逆变电路，晶闸管换相是在同⼀相上下两个桥臂元件之间进⾏；⽽120o导电型三相桥式逆变电路，晶闸管换相是在上桥臂或者下桥臂组内上的元件之间进⾏的。

10．PWM逆变电路的控制⽅法有计算法、调制法和规则采样法三种。

其中调制法⼜可分为同步调制法、异步调制法两种。

⼆、判断题 (每题2分，10题共20分，对√、错×)1．同⼀晶闸管，维持电流H I在数值上⼀般⼤于擎住电流I。

( x )L2．多个晶闸管串并联使⽤时，通常采⽤先串后并的联接⽅法。

（√）3．半控桥整流带⼤电感负载不加续流⼆极管电路中，电路出故障时会出现失控现象。

电力电子模拟试卷七（附答案）一、填空题（本题共14小题，每空1分，共20分）1、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和极。

2、晶闸管的额定电流是用在一定条件下的电流来标定。

3、为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的电压。

4、同一晶闸管，维持电流I H与擎住电流I L的数值大小上有I L I H。

5、某晶闸管的型号为KP200-5，其中200表示，5表示。

6、从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为。

7、为了保证三相全控桥电路能启动工作，触发脉冲必须采用或。

8、三相半波整流电路有和两种接法。

9、三相全控桥的共阴极组要求触发脉冲以120°为间隔，依次在半周触发共阴极组的各晶闸管。

10、电阻性负载三相桥式可控整流电路中，晶闸管所承受的最大正向电压U Fm等于，设U2为相电压有效值。

11、在单相全控桥式变流器控制直流电动机卷扬机拖动系统中，若使变流器工作于有源逆变状态时，需使控制角a>π/2，同时|E d| |U d|。

12、为了防止逆变失败，对于工作在逆变状态的电路，对其的可靠性，的质量以及的保护功能，都比整流电路要求高，同时对逆变角的限制为。

13、电压型逆变器其中间直流环节以贮能。

14、晶闸管串联时，给每只管子并联相同的RC电路是措施。

二、选择题（本题共10小题，每题1分，共10分）1、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A、导通状态B、关断状态C、饱和状态D、不定学习资料2、在型号KP10－12G中，数字10表示( )A、额定电压10VB、额定电流10AC、额定电压1000VD、额定电流100A3、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、90°B、120°C、150°D、180°4、三相半波可控整流电路的自然换相点是( )A、交流相电压的过零点B、本相相电压与相邻相电压正半周的交点处C、比三相不控整流电路的自然换相点超前30°D、比三相不控整流电路的自然换相点滞后60°5、在晶闸管三相桥式可控整流电路电流断续时的机械特性中，当α( )时，所有不同控制角的特性曲线实际空载转速均相同。

电力电子技术模考试题+答案一、单选题（共30题，每题1分，共30分）1、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。

A、金属B、半导体C、绝缘体D、导体正确答案：B2、带中心抽头变压器的逆变电路，器件承受的电压为全桥电路的（）倍A、4B、2C、1/2D、1正确答案：B3、单相半桥电压型逆变电路输出的电压幅值为输入电压的（）。

A、1倍B、3倍C、2倍D、一半正确答案：D4、交流调压电路是（）。

A、改变交流电的频率和控制晶闸管的开通相位B、以交流电的周期为单位控制晶闸管的通断C、只改变交流电的频率而不控制晶闸管的开通相位D、不改变交流电的频率只控制晶闸管的开通相位正确答案：D5、电流型逆变电路输出的电压波形为（）。

A、因负载不同而不同B、矩形波C、正弦波D、锯齿波正确答案：A6、当晶闸管加反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、饱和状态B、关断状态C、不定D、导通状态正确答案：B7、电流型逆变电路，直流侧需要串联（）。

A、大电感B、大电容C、二极管D、大电阻正确答案：A8、三相桥式全控整流电路，共阴极组的晶闸管是（）。

A、VT1，VT3，VT5B、VT1，VT2，VT5C、VT1，VT3，VT4D、VT2，VT3，VT5正确答案：A9、将直流电能转换为交流电能供给负载的变流器是（）。

A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变正确答案：D10、单相全控桥式整流电路阻性负载最大触发角度是（）。

A、90°B、180°C、360°D、0°正确答案：B11、三相半波可控整流电路阻性负载，触发角移动范围为（）。

A、0º-150°B、0º-180°C、0º-90°D、0º-120°正确答案：A12、斩波电路控制方式中，T不变，改变ton，称为（）。
