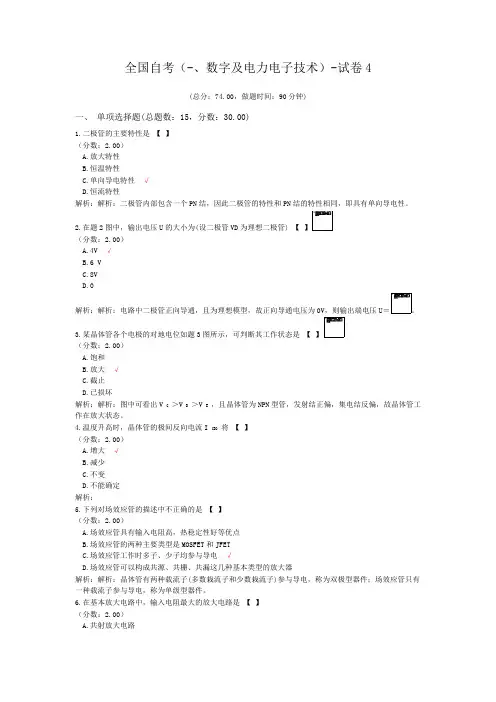

全国自考模拟数字及电力电子技术试题

全国自考（-、数字及电力电子技术）-试卷4(总分：74.00，做题时间：90分钟)一、单项选择题(总题数：15，分数：30.00)1.二极管的主要特性是【】（分数：2.00）A.放大特性B.恒温特性C.单向导电特性√D.恒流特性解析：解析：二极管内部包含一个PN结，因此二极管的特性和PN结的特性相同，即具有单向导电性。

2.在题2图中，输出电压U的大小为(设二极管VD为理想二极管) 【（分数：2.00）A.4V √B.6 VC.8VD.0解析：解析：电路中二极管正向导通，且为理想模型，故正向导通电压为0V，则输出端电压U3.某晶体管各个电极的对地电位如题3图所示，可判断其工作状态是【（分数：2.00）A.饱和B.放大√C.截止D.已损坏解析：解析：图中可看出V C＞V B＞V E，且晶体管为NPN型管，发射结正偏，集电结反偏，故晶体管工作在放大状态。

4.温度升高时，晶体管的极间反向电流I CBO将【】（分数：2.00）A.增大√B.减少C.不变D.不能确定解析：5.下列对场效应管的描述中不正确的是【】（分数：2.00）A.场效应管具有输入电阻高，热稳定性好等优点B.场效应管的两种主要类型是MOSFET和JFETC.场效应管工作时多子、少子均参与导电√D.场效应管可以构成共源、共栅、共漏这几种基本类型的放大器解析：解析：晶体管有两种载流子(多数栽流子和少数栽流子)参与导电，称为双极型器件；场效应管只有一种载流子参与导电，称为单级型器件。

6.在基本放大电路中，输入电阻最大的放大电路是【】（分数：2.00）A.共射放大电路B.共基放大电路C.共集放大电路√D.不能确定解析：解析：共射极放大电路能进行电压放大，但输入电阻不大；共集电极电路不能放大电压但能放大电流，输入电阻是三种基本放大电路中最大的；共基极电路能进行电压放大，但是输入电阻比共射极电路的输入电阻还要小。

7.在基本共射放大电路中，负载电阻R L减小时，输出电阻R O将【】（分数：2.00）A.增大B.不变√C.减少D.不能确定解析：解析：在共射极放大电路中，输出电阻R o≈R c，与负载电阻R L无关。

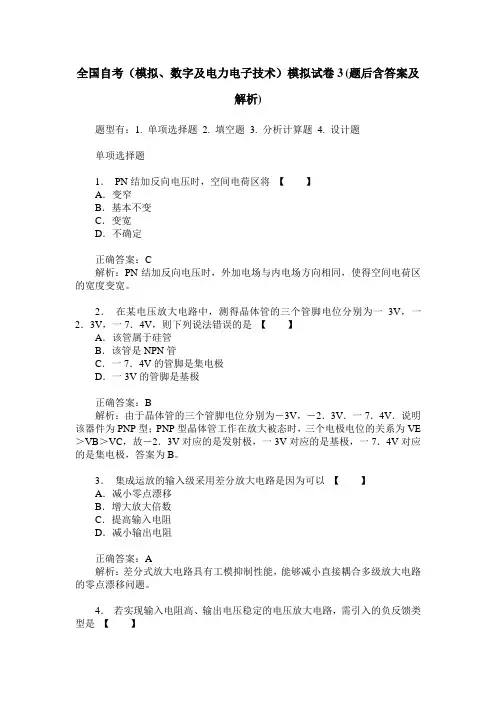

全国自考（模拟、数字及电力电子技术）模拟试卷3(题后含答案及解析)题型有：1. 单项选择题 2. 填空题 3. 分析计算题 4. 设计题单项选择题1．PN结加反向电压时，空间电荷区将【】A．变窄B．基本不变C．变宽D．不确定正确答案：C解析：PN结加反向电压时，外加电场与内电场方向相同，使得空间电荷区的宽度变宽。

2．在某电压放大电路中，测得晶体管的三个管脚电位分别为一3V，一2．3V，一7．4V，则下列说法错误的是【】A．该管属于硅管B．该管是NPN管C．一7．4V的管脚是集电极D．一3V的管脚是基极正确答案：B解析：由于晶体管的三个管脚电位分别为－3V，－2．3V．一7．4V．说明该器件为PNP型；PNP型晶体管工作在放大被态时，三个电极电位的关系为VE ＞VB＞VC，故－2．3V对应的是发射极，一3V对应的是基极，一7．4V对应的是集电极，答案为B。

3．集成运放的输入级采用差分放大电路是因为可以【】A．减小零点漂移B．增大放大倍数C．提高输入电阻D．减小输出电阻正确答案：A解析：差分式放大电路具有工模抑制性能，能够减小直接耦合多级放大电路的零点漂移问题。

4．若实现输入电阻高、输出电压稳定的电压放大电路，需引入的负反馈类型是【】A．电流并联B．电压并联C．电流串联ID．电压串联正确答案：D解析：若实现输入电阻高，需采用串联反馈；若使输出电压稳定，需采用电压反馈，故采用的反馈类型为电压串联负反馈。

5．输入为8位的二进制编码器，其输出二进制代码的位数为【】A．256位B．128位C．4位D．3位正确答案：D解析：输入端有八个信号的二进制编码器，输出是3位二进制代码。

6．若ABCD为最小项，则它有逻辑相邻项个数为【】A．8B．4C．28D．16正确答案：B7．将表达式A＋B＋C＋D变成一个可以用一个四输入与非门和反相器实现的表达式，其形式为【】A．B．C．D．正确答案：C8．下列属于组合逻辑电路的是【】A．编码器B．寄存器D．计数器正确答案：A9．下列几中TTL电路中，输出端可实现线与功能的电路是【】A．或非门B．与非门C．异或门D．OC门正确答案：D10．下列四个时序逻辑电路的状态转换图，其中不具备自启动特性的是【】A．B．C．D．正确答案：B解析：B选项申无效状态S4、S5构成一个小循环，没有进入主循环，所以没有自启动能力。

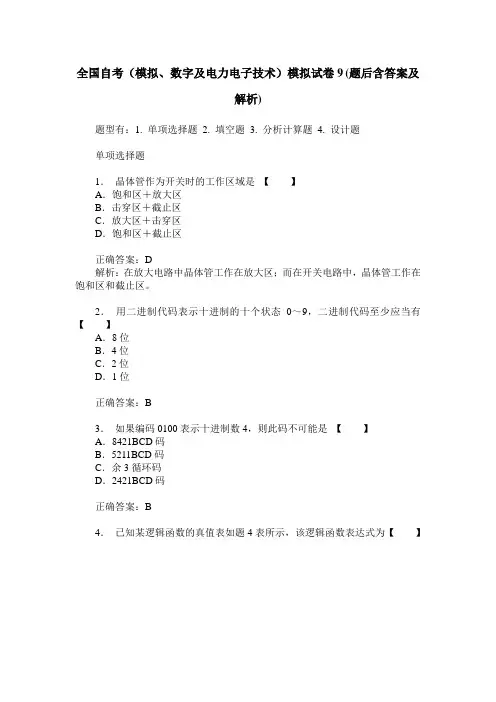

全国自考（模拟、数字及电力电子技术）模拟试卷9(题后含答案及解析)题型有：1. 单项选择题 2. 填空题 3. 分析计算题 4. 设计题单项选择题1．晶体管作为开关时的工作区域是【】A．饱和区＋放大区B．击穿区＋截止区C．放大区＋击穿区D．饱和区＋截止区正确答案：D解析：在放大电路中晶体管工作在放大区；而在开关电路中，晶体管工作在饱和区和截止区。

2．用二进制代码表示十进制的十个状态0～9，二进制代码至少应当有【】A．8位B．4位C．2位D．1位正确答案：B3．如果编码0100表示十进制数4，则此码不可能是【】A．8421BCD码B．5211BCD码C．余3循环码D．2421BCD码正确答案：B4．已知某逻辑函数的真值表如题4表所示，该逻辑函数表达式为【】A．B．C．D．正确答案：D解析：由真值表可知，当输入A、B相同时输出为0，不同时输出为1，故为异或关系。

5．将表达式AB+CD变成与非-与非表达式，其形式为【】A．B．C．D．正确答案：C6．逻辑函数的标准与或表达式为【】A．B．C．D．正确答案：D解析：任何一个逻辑函数都可以化为最小项之和的形式，称为最小项表达式，也称为标准与或表达式。

7．题7图所示电路输出端Y的表达式为【】A．B．C．D．正确答案：C解析：输入信号A、B送入OC与非门，该与非门输出为；输入信号C、D送入OC异或门，该异或门输出为。

两个输出端做“线与”连接，故输出。

8．JK触发器要求状态0→1时，其输入信号应为【】A．J＝0，K＝0或1B．J＝1，K＝0或1C．J＝0或1，K=0D．J＝0或1，K＝1正确答案：B解析：JK触发器的状态由0变到1，有两种方法：(1)置1功能，此时J＝1、K＝0；(2)翻转功能，此时J＝K＝1。

9．16位输入的二进制编码器，其输出端的位数为【】A．256B．128C．4D．3正确答案：C10．题10图所示电路为四选一数据选择器，其实现的逻辑函数式【】A．B．C．D．正确答案：B解析：图中所示为四选一数据选择器实现的逻辑函数。

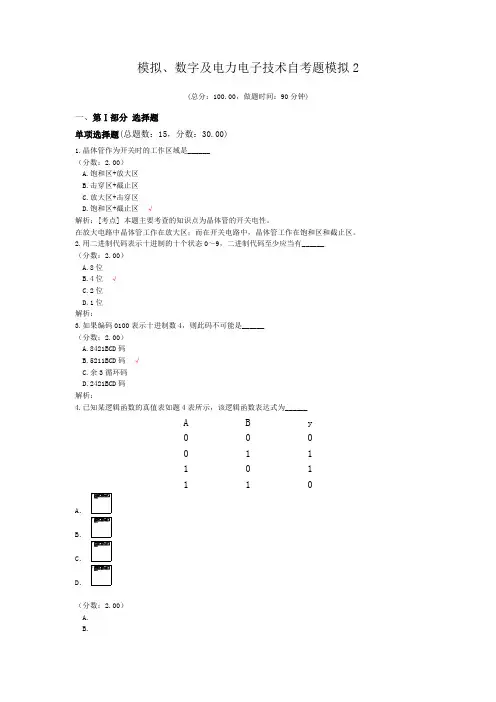

模拟、数字及电力电子技术自考题模拟2(总分：100.00，做题时间：90分钟)一、第Ⅰ部分选择题单项选择题(总题数：15，分数：30.00)1.晶体管作为开关时的工作区域是______（分数：2.00）A.饱和区+放大区B.击穿区+截止区C.放大区+击穿区D.饱和区+截止区√解析：[考点] 本题主要考查的知识点为晶体管的开关电性。

在放大电路中晶体管工作在放大区；而在开关电路中，晶体管工作在饱和区和截止区。

2.用二进制代码表示十进制的十个状态0～9，二进制代码至少应当有______（分数：2.00）A.8位B.4位√C.2位D.1位解析：3.如果编码0100表示十进制数4，则此码不可能是______（分数：2.00）A.8421BCD码B.5211BCD码√C.余3循环码D.2421BCD码解析：4.已知某逻辑函数的真值表如题4表所示，该逻辑函数表达式为______A B y0 0 00 1 11 0 11 1 0A．B．C．D．（分数：2.00）A.B.C.D. √解析：[考点] 本题主要考查的知识点为由逻辑真值表写出逻辑函数式。

5.将表达式AB+CD变成与非-与非表达式，其形式为______A．B．C．D．（分数：2.00）A.B.C. √D.解析：6.逻辑函数的标准与或表达式为______A．B．C．D．（分数：2.00）A.B.C.D. √解析：[考点] 本题主要考查的知识点为求标准与或式的方法。

任何一个逻辑函数都可以化为最小项之和的形式，称为最小项表达式，也称为标准与或表达式。

7.下图所示电路输出端Y的表达式为______A．B．C．D．（分数：2.00）A.B.C. √D.解析：[考点] 本题主要考查的知识点为OC门的逻辑功能和使用方法。

输入信号A、B送入OC与非门，该与非门输出为；输入信号C、D送入OC异或门，该异或门输出为。

两个输出端做“线与”连接，故输出。

8.JK触发器要求状态0→1时，其输入信号应为______（分数：2.00）A.J=0，K=0或1B.J=1，K=0或1 √C.J=0或1，K=0D.J=0或1，K=1解析：[考点] 本题主要考查的知识点为JK触发器的逻辑功能。

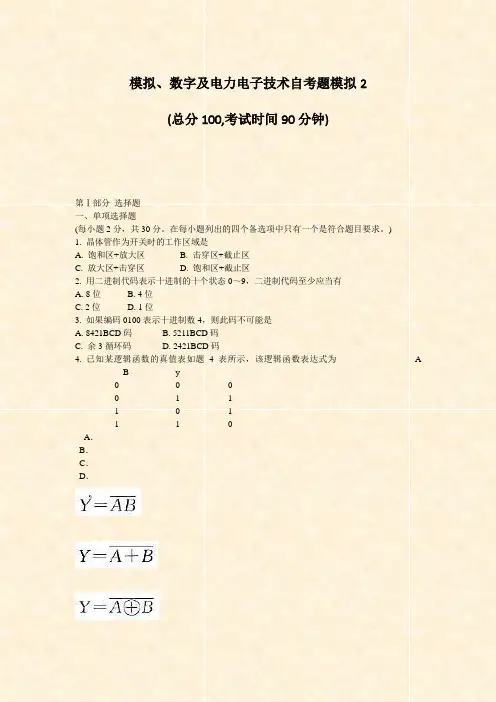

模拟、数字及电力电子技术自考题模拟2(总分100,考试时间90分钟)第Ⅰ部分选择题一、单项选择题(每小题2分，共30分。

在每小题列出的四个备选项中只有一个是符合题目要求。

)1. 晶体管作为开关时的工作区域是______A. 饱和区+放大区B. 击穿区+截止区C. 放大区+击穿区D. 饱和区+截止区2. 用二进制代码表示十进制的十个状态0～9，二进制代码至少应当有______A. 8位B. 4位C. 2位D. 1位3. 如果编码0100表示十进制数4，则此码不可能是______A. 8421BCD码B. 5211BCD码C. 余3循环码D. 2421BCD码4. 已知某逻辑函数的真值表如题4表所示，该逻辑函数表达式为______ AB y0 0 00 1 11 0 11 1 0A．B．C．D．5. 将表达式AB+CD变成与非-与非表达式，其形式为______ A．B．C．D．6. 逻辑函数的标准与或表达式为______A．B．C．D．7. 下图所示电路输出端Y的表达式为______A．B．C．D．8. JK触发器要求状态0→1时，其输入信号应为______A. J=0，K=0或1B. J=1，K=0或1C. J=0或1，K=0D. J=0或1，K=19. 16位输入的二进制编码器，其输出端的位数为______A. 256B. 128C. 4D. 310. 下图所示电路为四选一数据选择器，其实现的逻辑函数式______A．B．C．D．11. 要组成一个8分频的电路需要的电路类型是______A. 触发器B. 三位二进制计数器C. 八位寄存器D. 译码器12. 下列电路中属于时序逻辑电路的是______A. 移位寄存器B. 加法器C. 编码器D. 数值比较器13. 在集成3线-8线译码器74LS138中，输入A2=0、A1=1、A0=1，使能端S1=1、、时，则译码器74LS138的有效输出端是______A．B．C．D．无14. 下列具有滞回电压特性的是______A. 多谐振荡器B. 单稳态触发器C. 施密特触发器D. 主从JK触发器15. 单稳态触发器具有______A. 两个稳态B. 两个暂稳态C. 一个稳态，一个暂稳态D. 记忆功能第Ⅱ部分非选择题二、填空题1. (3AD.08)16=(______)2。

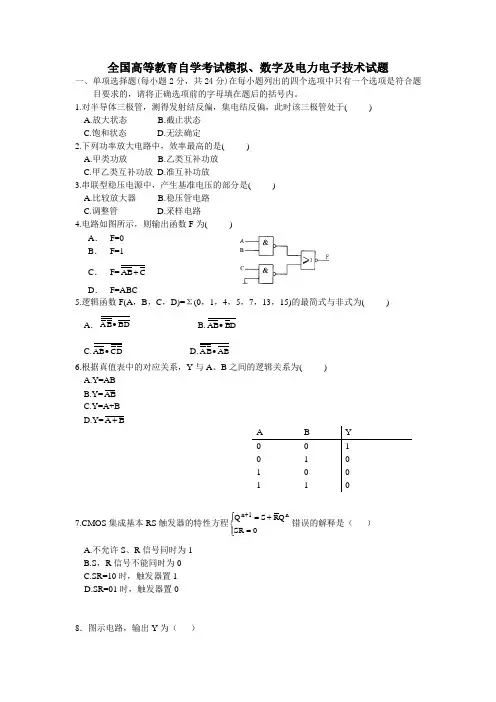

全国高等教育自学考试模拟、数字及电力电子技术试题一、单项选择题(每小题2分，共24分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.对半导体三极管，测得发射结反偏，集电结反偏，此时该三极管处于( )A.放大状态B.截止状态C.饱和状态D.无法确定2.下列功率放大电路中，效率最高的是( )A.甲类功放B.乙类互补功放C.甲乙类互补功放D.准互补功放3.串联型稳压电源中，产生基准电压的部分是( )A.比较放大器B.稳压管电路C.调整管D.采样电路4.电路如图所示，则输出函数F为( )A．F=0B．F=1C．F=AB C+D．F=ABC5.逻辑函数F(A，B，C，D)=Σ(0，1，4，5，7，13，15)的最简式与非式为( ) A．AB BD• B.AB BD•C.AB CD• D.AB AB•6.根据真值表中的对应关系，Y与A、B之间的逻辑关系为( )A.Y=ABB.Y=ABC.Y=A+BD.Y=A B+A B Y0 0 1 1 01117.CMOS集成基本RS触发器的特性方程Q S RQSRn n+=+=⎧⎨⎪⎩⎪1错误的解释是（）A.不允许S、R信号同时为1B.S，R信号不能同时为0C.SR=10时，触发器置1D.SR=01时，触发器置0 8．图示电路，输出Y为（）A.A B +B.ABC.ABD.A+B9.电路如图所示，其功能是( ) A.输出为定时矩形波 B.产生矩形波C.将矩形波变为同频率三角波D.将缓变波形变为同频率矩形波10.以下各项功能或特点，晶闸管所不具有的为( ) A.放大功能 B.单向导电 C.门极所控 D.大功率11.变更斩波器工作率α的最常用一种方法是( ) A.既改变斩波周期，又改变开关关断时间 B.保持斩波周期不变，改变开关导通时间 C.保持开关导通时间不变，改变斩波周期 D.保持开关断开时间不变，改变斩波周期12.以下各项中不属于电压型逆变器特点的是( )A.若是电机负载为实现再生制动需增加一套反并联的变流器B.输出交流电流波形为矩形波C.直流侧为一电压源D.应设有反馈二极管二、填空题(每小题2分，共16分)13.带电容滤波的整流电路适用于负载电流______的场合；带电感滤波的整流电路适用于负载电流______的场合。

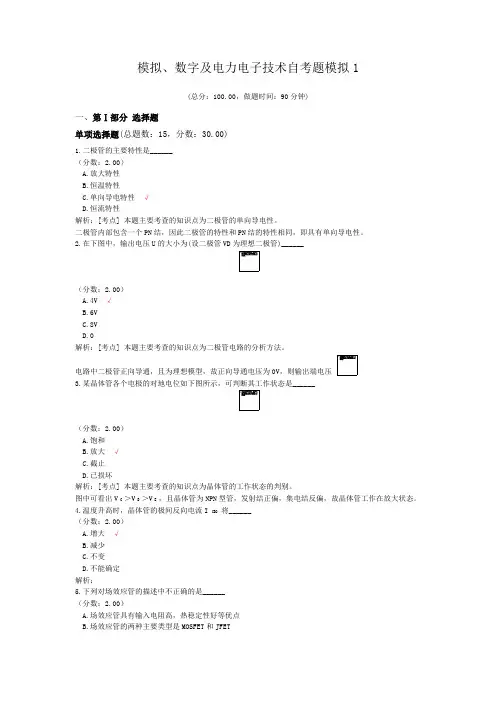

模拟、数字及电力电子技术自考题模拟1(总分：100.00，做题时间：90分钟)一、第Ⅰ部分选择题单项选择题(总题数：15，分数：30.00)1.二极管的主要特性是______（分数：2.00）A.放大特性B.恒温特性C.单向导电特性√D.恒流特性解析：[考点] 本题主要考查的知识点为二极管的单向导电性。

二极管内部包含一个PN结，因此二极管的特性和PN结的特性相同，即具有单向导电性。

2.在下图中，输出电压U的大小为(设二极管VD为理想二极管)______（分数：2.00）A.4V √B.6VC.8VD.0解析：[考点] 本题主要考查的知识点为二极管电路的分析方法。

电路中二极管正向导通，且为理想模型，故正向导通电压为0V，则输出端电压3.某晶体管各个电极的对地电位如下图所示，可判断其工作状态是______（分数：2.00）A.饱和B.放大√C.截止D.已损坏解析：[考点] 本题主要考查的知识点为晶体管的工作状态的判别。

图中可看出V C＞V B＞V E，且晶体管为NPN型管，发射结正偏，集电结反偏，故晶体管工作在放大状态。

4.温度升高时，晶体管的极间反向电流I CBO将______（分数：2.00）A.增大√B.减少C.不变D.不能确定解析：5.下列对场效应管的描述中不正确的是______（分数：2.00）A.场效应管具有输入电阻高，热稳定性好等优点B.场效应管的两种主要类型是MOSFET和JFETC.场效应管工作时多子、少子均参与导电√D.场效应管可以构成共源、共栅、共漏这几种基本类型的放大器解析：[考点] 本题主要考查的知识点为场效应管的结构及特点。

晶体管有两种载流子(多数栽流子和少数载流子)参与导电，称为双极型器件；场效应管只有一种载流子参与导电，称为单级型器件。

6.在基本放大电路中，输入电阻最大的放大电路是______（分数：2.00）A.共射放大电路B.共基放大电路C.共集放大电路√D.不能确定解析：[考点] 本题主要考查的知识点为品体管基本放大电路的特点。

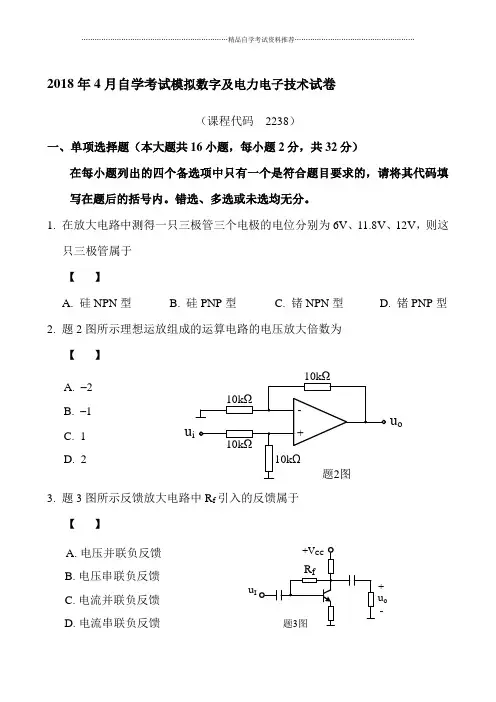

2018年4月自学考试模拟数字及电力电子技术试卷（课程代码 2238）一、单项选择题（本大题共16小题，每小题2分，共32分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 在放大电路中测得一只三极管三个电极的电位分别为6V 、11.8V 、12V ，则这只三极管属于【 】 A. 硅NPN 型B. 硅PNP 型C. 锗NPN 型D. 锗PNP 型 2. 题2图所示理想运放组成的运算电路的电压放大倍数为【 】u u oA. –2B. –1C. 1D. 23. 题3图所示反馈放大电路中R f 引入的反馈属于【】uI+-u o A. 电压并联负反馈B. 电压串联负反馈C. 电流并联负反馈D. 电流串联负反馈4. 逻辑函数()F AC ABD BCD E F =+++的最简与或式为【 】 A. AC BD +B.AC ABD +C. AC B +D. A BD + 5. 逻辑函数F AB AB CB =++的标准与或式为【 】 A. Σ(0,1,2,3,5)B. Σ(1,2,3,4,6)C. Σ(3,4,5,6,7)D. Σ(2,3,4,5,7) 6. 逻辑函数F(A,B,C)= Σ(0,2,4,5)的最简与或非式为【 】 A. A C AB +B. AC AB +C. A C AB +D. AC AB +7. 逻辑函数F(A,B,C,D)=Σ(1,2,4,5,6,9)，其约束条件为AB+AC=0，则最简与或式为【 】A. BC CD AC ++B. BD CD CD ++C. AB CD CD ++D.AB BD A C ++8. 题8图中为TTL 逻辑门，其输出F 为【 】A. 0题8图ABB. 1C.D.AB A B+9. RS 触发器要求状态由0→1，其输入信号为 【 】 A. RS=X0B. RS=X1C. RS=10D. RS=01 10. 题10图中触发器的次态方程Q n+1为【 】A. 0题10图AB. AC.D.nQ n Q11. 为将输入正弦波变为同频率的矩形波，应选用【 】 A. 单稳态触发器 B. 多谐振荡器 C. 施密特触发器 D. 顺序脉冲发生器12. 下列电力半导体器件属于半控型器件的是【 】A. 晶闸管SCRB. 功率晶体管C. MOS 控制晶闸管D. 功率场效应管13. 单相桥式全控整流电路带电阻性负载，触发脉冲的移相范围是【 】A. 0°≤α≤90°B. 0°≤α≤120°C. 0°≤α≤150°D.0°≤α≤180°14. 三相半波可控整流电路带电阻性负载，相电压有效值为U 2，晶闸管承受的最大反向电压为 【 】A. 2UB. 2C. 2D. 2 15. 将交流电能变换成可调的直流电能称为【 】 A. 逆变B. 整流C. 斩波D. 调压 16. 晶闸管的导通条件是【 】 A. U ak <0 U gk <0B. U ak <0 U gk >0C. U ak >0 U gk <0D.U ak >0U gk >0二、填空题（本大题共14小题，每小题1分，共14分）请在每小题的空格中填上正确答案。

全国自考（-、数字及电力电子技术）-试卷3(总分：66.00，做题时间：90分钟)一、单项选择题(总题数：15，分数：30.00)1.PN结加反向电压时，空间电荷区将【】（分数：2.00）A.变窄B.基本不变C.变宽√D.不确定解析：解析：PN结加反向电压时，外加电场与内电场方向相同，使得空间电荷区的宽度变宽。

2.在某电压放大电路中，测得晶体管的三个管脚电位分别为一3V，一2．3V，一7．4V，则下列说法错误的是【】（分数：2.00）A.该管属于硅管B.该管是NPN管√C.一7．4V的管脚是集电极D.一3V的管脚是基极解析：解析：由于晶体管的三个管脚电位分别为－3V，－2．3V．一7．4V．说明该器件为PNP型；PNP型晶体管工作在放大被态时，三个电极电位的关系为V E＞V B＞V C，故－2．3V对应的是发射极，一3V 对应的是基极，一7．4V对应的是集电极，答案为B。

3.集成运放的输入级采用差分放大电路是因为可以【】（分数：2.00）A.减小零点漂移√B.增大放大倍数C.提高输入电阻D.减小输出电阻解析：解析：差分式放大电路具有工模抑制性能，能够减小直接耦合多级放大电路的零点漂移问题。

4.若实现输入电阻高、输出电压稳定的电压放大电路，需引入的负反馈类型是【】（分数：2.00）A.电流并联B.电压并联C.电流串联 ID.电压串联√解析：解析：若实现输入电阻高，需采用串联反馈；若使输出电压稳定，需采用电压反馈，故采用的反馈类型为电压串联负反馈。

5.输入为8位的二进制编码器，其输出二进制代码的位数为【】（分数：2.00）A.256位B.128位C.4位D.3位√解析：解析：输入端有八个信号的二进制编码器，输出是3位二进制代码。

6.若ABCD为最小项，则它有逻辑相邻项个数为【】（分数：2.00）A.8B.4 √C.28解析：7.将表达式A＋B＋C＋D变成一个可以用一个四输入与非门和反相器实现的表达式，其形式为【（分数：2.00）A.B.C. √D.解析：8.下列属于组合逻辑电路的是【】（分数：2.00）A.编码器√B.寄存器C.触发器D.计数器解析：9.下列几中TTL电路中，输出端可实现线与功能的电路是【】（分数：2.00）A.或非门B.与非门C.异或门D.OC门√解析：10.下列四个时序逻辑电路的状态转换图，其中不具备自启动特性的是【（分数：2.00）A.B. √C.D.解析：解析：B选项申无效状态S 4、S 5构成一个小循环，没有进入主循环，所以没有自启动能力。

全国自考（模拟、数字及电力电子技术）模拟试卷2(题后含答案及解析)题型有：1. 单项选择题 2. 填空题 3. 分析计算题 4. 设计题单项选择题1．在某种纯净的半导体中掺入【】物质，可以形成N型半导体。

A．含四价元素的杂质B．含空穴的杂质C．三价元素镓D．五价元素磷正确答案：D解析：掺入正三价硼可以构成P型半导体；掺入正五价磷可以构成N型半导体。

2．场效应晶体管是一种【】元件。

A．电压控制电压B．电压控制电流C．电流控制电压D．电流控制电流正确答案：B解析：场效应管工作在恒流区时，漏极电流iD的大小基本上由栅源电压uGS 控制，uGS越大，iD越大，所以称场效应管为电压控制电流型器件。

3．在基本共射放大电路中，负载电阻RL增大时，输出电阻Ro将【】A．增大B．减少C．不变D．不能确定正确答案：C解析：共射极放大电路的输出电阻与负载电阻RL无关。

4．某两级放大电路中，第一级电压放大倍数为30倍，第二级电压放大倍数为40倍，则放大电路总的电压当大倍数为【】A．70B．1 200C．40D．80正确答案：B解析：多级放大电路的总的放大倍数等于各级电压放大倍数的乘积。

5．已知某逻辑电路的输入、输出波形如题5图所示，该电路完成【】A．与非逻辑B．或逻辑C．异或逻辑D．或非逻辑正确答案：C解析：从图中可以看出，当输入信号A、B相同时，输出Y为0；当输入信号A、B相反时，输出Y为1，所以该电路完成的是异或关系。

6．L＝AB＋C的对偶式为【】A．L’＝A＋BCB．L’＝(A＋B)CC．L’＝A+B+CD．L’＝ABC正确答案：A解析：逻辑函数的对偶定理是求对偶式的依据。

对于函数Y，如果将表达式中所有的“与”换成“或”，“或”换成“与”，即得到原函数的对偶式。

7．只有译码器74LS138的使能端取值为【】时，才处于正常译码状态。

A．01 1B．100C．101D．010正确答案：B解析：71LS138有三个使能端，只有当着三个使能端同时有效时，芯片才能正常工作，故这三个使能端应取100时，芯片开始译码。
