2010年全国自考模拟、数字及电力电子技术模拟试卷(二)

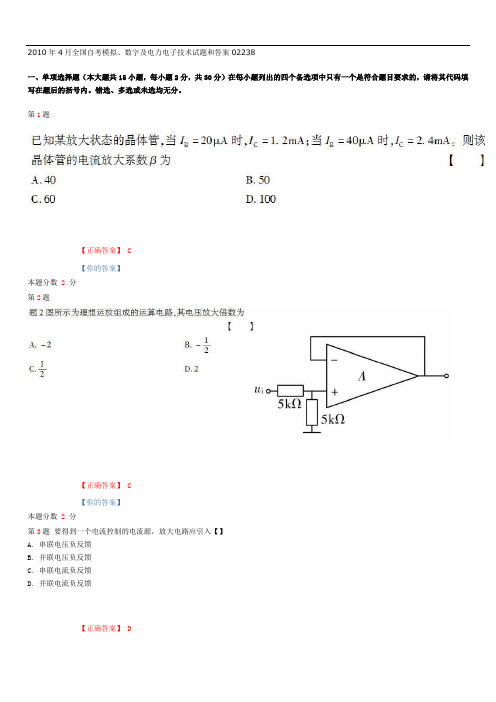

2010年4月全国自考模拟、数字及电力电子技术试题和答案02238一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

第1题【正确答案】 C【你的答案】本题分数2分第2题【正确答案】 C【你的答案】本题分数2分第3题要得到一个电流控制的电流源，放大电路应引入【】A. 串联电压负反馈B. 并联电压负反馈C. 串联电流负反馈D. 并联电流负反馈【正确答案】 D【你的答案】本题分数2分第4题【正确答案】 B【你的答案】本题分数2分第5题【正确答案】 C【你的答案】本题分数2分第6题【正确答案】 D【你的答案】本题分数2分第7题【正确答案】 D【你的答案】本题分数2分第8题【正确答案】 B【你的答案】本题分数2分【正确答案】 D【你的答案】本题分数2分第10题 JK触发器要求状态由0→0，其输入信号应为【】A. JK=0XB. JK=X0C. JK=1XD. JK=X1【正确答案】 A【你的答案】本题分数2分【正确答案】 B【你的答案】本题分数2分第12题用555定时器构成的多谐振荡器，下列说法正确的是【】A. 有一个稳态B. 有两个稳态C. 无稳态D. 有多个稳态【正确答案】 C【你的答案】本题分数2分第13题属于全控器件且为电压控制的器件是【】A. 功率二级管（ZK）B. 晶闸管（SCR）C. 双极功率晶体管（GTR）D. 功率场效应晶体管（MOSFET）【正确答案】 D【你的答案】本题分数2分第14题单相桥式全控整流电路带电阻性负载，触发脉冲的移相范围应是【】A. 0°≤α≤90°B. 0°≤α≤120°C. 0°≤α≤150°D. 0°≤α≤180°【正确答案】 D【你的答案】本题分数2分第15题将固定电压的直流电变换为大小可调的直流电称为【】A. 整流B. 斩波C. 逆变D. 变频【正确答案】 B二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

电力电子技术》试题(G)一、填空题 (每空 1 分，34分)1、实现有源逆变的条件为和2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用α β 状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z ；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10 、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

、判断题：（每题 2 分,20 分）对√，错×。

1、有源逆变指的是把直流能量转变成交流能量送给用电器。

（）2、给晶闸管加上正向门极电压它就会导通。

（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。

（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则 120o。

α的移相范围只有5、设置补偿电容可以提高变流装置的功率因数。

（）6、三相半波可控整流电路也要采用双窄脉冲触发。

（）7、KP2—5表示的是额定电压 200V，额定电流 500A 的普通型晶闸管。

（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。

（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

全国2010年7月高等教育自学考试电子技术基础(二)试题课程代码：02273一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.三极管B值是反映能力的参数是( )A.电压控制电压B.电压控制电流C.电流控制电流D.电流控制电压2.要降低放大电路输入阻，可引入( )A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈3.当信号频率f=f h时，放大电路产生的附加相移是( )A.45°B.90°C.-45°D.-90°4.反相比例运算电路引入了负反馈是( )A.电压串联B.电压并联C.电流串联D.电流并联5.微分运算电路的反馈元件是( )A.电阻B.电感C.电容D.稳压管6.在并联型石英晶体振荡器中，石英晶体的作用相当于( )A.电容B.电感C.电阻D.短路7.在卡诺图中，8个逻辑相邻项可合并成一项，并消去( )A.3个变量B.4个变量C.6个变量D.8个变量8.10进制数32转换成16进制数为( )A.16HB.18HC.20HD.22H浙02273# 电子技术基础(二)试题第1页（共5页）9.数字信号是指( )A.幅值连续、时间连续；B.幅值连续、时间不连续；C.幅值不连续、时间连续；D.幅值、时间均不连续10.下列数据中，数值最大的数据为( )A.(64)16B.(144)8C.(1100101)2D.(102)10l1.每个发光二极管的工作电压为( )A.0.6～0.7VB.1.5～3VC.3～5VD.5～15V12.对于CMOS或非门，多余的输入端应如何处理( )A.悬空B.接地C.接电源D.接10K电阻到电源13.下列电路中，哪一个是组合逻辑电路( )A.显示译码器B.寄存器C.计数器D.移位寄存器14.移位寄存器主要由哪种部件组成( )A.触发器B.计数器C.数据选择器D.译码器15.将一个正弦波信号转换为矩形波信号需要何电路( )A.J—K触发器B.单稳态触发器C.多谐振荡器D.施密特触发器二、填空题(本大题共15小题，每小题1分,共15分)请在每小题的空格中填上正确答案。

考试科目 《模拟电子技术》 专业 （A 类B 卷）学号 姓名 考试日期： 年 月 日一、选择题(8小题,每空2分，共20分)1．电路如图所示，()V sin 05.0i t u ω=，当直流电源电压V 增大时，二极管V D 的动态电阻将__ __。

A ．增大，B ．减小，C ．保持不变2．已知某N 沟道增强型MOS 场效应管的)GS(th U ＝4V 。

GS u =3V ，DS u =10V ，判断管子工作在 。

A ．恒流区，B ．可变电阻区 ，C ．截止区3. 某直接耦合放大电路在输入电压为 0.1V 时，输出电压为 4V ；输入电压为 0.2V 时，输出电压为 8V （均指直流电压）。

则该放大电路的电压放大倍数为________________。

A ．80 ，B ．40，C ．－40，D ．20 4. 在某双极型晶体管放大电路中，测得)m V 20sin (680BE t u ω+=，A μ)10sin (20B t i ω+=，则该放大电路中晶体管的_ ___。

A ．2，B ．34，C ．0.4，D ．15. 差分放大电路如图所示。

设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。

若R e 增加，差模电压放大倍数d u A 。

A ．增大，B ．减小，C ．基本不变6. 为使其构成OCL 电路，V 2CES ≈U ，正常工作时，三极管可能承受的最大管压降≈CEmax U 。

A ．36VB ．34VC ．32VD ．18V(-18V)7. 已知图示放大电路中晶体管的＝50，＝1k 。

该放大电路的中频电压放大倍数约为___ _ _（A ．50， B ．100， C ．200）；下限截止频率约为___ __Hz（A ．16， B ．160， C ．1.6k ）；当输入信号频率f ＝时，输出电压与输入电压相位差约为 _ _（A ．45°， B ．－45°， C ．－135°， D ．－225°）。

《模拟电子技术》试卷目录《模拟电子技术》试卷1 (1)《模拟电子技术》试卷1答案 (5)《模拟电子技术》试卷2 (7)《模拟电子技术》试卷2答案 (10)《模拟电子技术》试卷3 (12)《模拟电子技术》试卷3答案 (16)《模拟电子技术》试卷4 (18)《模拟电子技术》试卷4答案 (20)《模拟电子技术》试卷5 (23)《模拟电子技术》试卷5答案 (26)《模拟电子技术》试卷6 (28)《模拟电子技术》试卷6答案 (30)《模拟电子技术》试卷7 (32)《模拟电子技术》试卷7答案 (35)《模拟电子技术》试卷8 (36)《模拟电子技术》试卷8答案 (39)《模拟电子技术》试卷9 (41)《模拟电子技术》试卷9答案 (44)《模拟电子技术》试卷10 (46)《模拟电子技术》试卷10答案 (49)《模拟电子技术》试卷1班级：姓名总分：一、填空（每空1分，共15分）1. 二极管最主要的特性是（），它的两个主要参数是反映正向特性的（）。

2. 三极管工作在三个区域的条件是：放大区（），饱和区（）截止区（）。

３. 场效应管从结构上分成（）和（）两大类型，它属于（）控制型器件。

４. 集成运算放大器是一种采用（）耦合方式的放大电路，最常见的问题是（）。

５. 差动放大电路的基本功能是对差模信号的（）作用和对共模信号的（）作用。

６. 小功率直流稳压电源由变压器、（）、（）、（）四部分组成。

二、选择题（每空2分，共10分）1. 在图示电路中，当电源V=5V时，测得I=1mA。

若把电源电压调整到V=10V，则（）。

A. I=2mAB. I<2mAC. I>2mAD. I=10mA2. 集成运放的输入所采用差分放大电路是因为可以（）。

Ａ. 减小温漂Ｂ.增大放大倍数Ｃ. 提高输入电路Ｄ. 减小噪声３. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）负反馈。

Ａ. 电压串联Ｂ. 电压并联Ｃ. 电流串联Ｄ. 电流并联４. 欲实现Au＝-100的放大电路，应选用（）电路。

模拟、数字及电力电子技术自考题模拟2(总分：100.00，做题时间：90分钟)一、第Ⅰ部分选择题单项选择题(总题数：15，分数：30.00)1.晶体管作为开关时的工作区域是______（分数：2.00）A.饱和区+放大区B.击穿区+截止区C.放大区+击穿区D.饱和区+截止区√解析：[考点] 本题主要考查的知识点为晶体管的开关电性。

在放大电路中晶体管工作在放大区；而在开关电路中，晶体管工作在饱和区和截止区。

2.用二进制代码表示十进制的十个状态0～9，二进制代码至少应当有______（分数：2.00）A.8位B.4位√C.2位D.1位解析：3.如果编码0100表示十进制数4，则此码不可能是______（分数：2.00）A.8421BCD码B.5211BCD码√C.余3循环码D.2421BCD码解析：4.已知某逻辑函数的真值表如题4表所示，该逻辑函数表达式为______A B y0 0 00 1 11 0 11 1 0A．B．C．D．（分数：2.00）A.B.C.D. √解析：[考点] 本题主要考查的知识点为由逻辑真值表写出逻辑函数式。

5.将表达式AB+CD变成与非-与非表达式，其形式为______A．B．C．D．（分数：2.00）A.B.C. √D.解析：6.逻辑函数的标准与或表达式为______A．B．C．D．（分数：2.00）A.B.C.D. √解析：[考点] 本题主要考查的知识点为求标准与或式的方法。

任何一个逻辑函数都可以化为最小项之和的形式，称为最小项表达式，也称为标准与或表达式。

7.下图所示电路输出端Y的表达式为______A．B．C．D．（分数：2.00）A.B.C. √D.解析：[考点] 本题主要考查的知识点为OC门的逻辑功能和使用方法。

输入信号A、B送入OC与非门，该与非门输出为；输入信号C、D送入OC异或门，该异或门输出为。

两个输出端做“线与”连接，故输出。

8.JK触发器要求状态0→1时，其输入信号应为______（分数：2.00）A.J=0，K=0或1B.J=1，K=0或1 √C.J=0或1，K=0D.J=0或1，K=1解析：[考点] 本题主要考查的知识点为JK触发器的逻辑功能。

全国2010年4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题.每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电阻性负载三相半波可控整流电路，在合理的控制角范围内，当控制角α为何值时，输出负载电压出现断续（）A.<30°B.>30°C.>45°D.>90°2.电阻性负载三相半波可控整流电路中，该输入电源相电压有效值为U2，晶闸管所承受的最大反向电压U Rm等于多少（）A.U Rm=3U2B. U Rm=6U2C. U Rm=22U22U2 D. U Rm=33.三相桥式不控整流电路中，二极管在自然换相点按1、2、3、4、5、6、l的顺序每隔多少度换相一次（）A.45°B.60°C.90°D.120°4.三相全控桥式整流电路中，共阴极组的三个晶闸管的触发脉冲相位互差（）A.60°B.90°C.120°D.150°5.单相全波可控整流电感性负载电路中，在理想的条件下（）A.电感消耗的能量大于电阻消耗的能量B.电感消耗的能量小于电阻消耗的能量C.电感消耗的能量等于电阻消耗的能量D.电感本身不消耗能量6.单相全控桥式整流电阻性负载电路中，控制角α的最大移相范围是（）A.90°B.120°C.150°D.180°7.下面给出的四个电力半导体器件中，哪个是全控型电力半导体器件（）A.二极管B.晶闸管C.功率晶体管D.逆导晶闸管8.单相桥式全控电压源型逆变电路，直流侧电压为E，采用180°导电控制，则输出方波电压的有效值为（）1A.EB.E2C.2ED.09.变流电路能进行有源逆变的条件之一是（）A.直流侧接有续流二极管B.电阻性负载C.直流侧接有RC保护电器D.直流侧有直流电动势E d10.三相半波可控变流电路，输出电压U d的脉动频率与交流电源的频率之比为（）A.6B.3C.2D.1二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案.错填、不填均无分。

电力电子技术模拟试题答案在后面显示模拟试题注意事项：1. 本试卷共四大题，满分100分，考试时间90分钟，闭卷；2. 考前请将密封线内各项信息填写清楚；3. 所有答案直接做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。

题号一二三四总分评分人得分一、单项选择题(每题2分, 共30分)1、普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A．有效值B．最大值C．平均值D．瞬时值2、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。

A．180°B．60°C．360°D．120°3、单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1B．0.5C．0.45D．0.94、三相半波可控整流电路的自然换相点是()。

A.交流相电压的过零点；B.本相相电压与相邻相电压正、负半周的交点处；C.比三相不控整流电路的自然换相点超前30°；D.比三相不控整流电路的自然换相点滞后60°。

5、电容滤波的三相不可控整流电路中，空载时，输出电压平均值等于 () ，为输入电压有效值。

A、2.45B、C、0.9D、6、电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近 () ，为输入电压有效值。

A、2.45B、C、2.34D、7、可实现有源逆变的电路为() 。

A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

8、在有源逆变电路中，逆变角β的移相范围应选() 为最好。

A、β=90o∽180oB、β=35o∽90oC、β=0o∽90oD、β=0o∽180o9、以下哪种换流方式适用于全控型器件（）。

A、器件换流B、电网换流C、负载换流D、强迫换流10、以下哪一点不属于电流型逆变电路的特点（）。

A、输出电压为矩形方波B、输出电流为矩形方波C、直流侧电流基本无脉动D、直流回路呈现高阻抗11、不属于电压型半桥逆变电路特点的是（）。

《数字电子技术》模拟试题二一、单项选择题(本题共15小题每小题2分，30分)2、下列四个数中，与十进制数(163)D不相等的是( )。

A、(A3)HB、(10100011)BC、(000101100011)8421BCDD、(203)O3、七段显示译码器，当译码器七个输出端状态为abcdefg=0110011时(高电平有效)，输入的8421BCD码为( )。

A、 0101B、 0100C、0011D、01104、在逻辑代数中，若A+B=B+C，则：( )。

A、不能确定B、A≠CC、A=CD、B=05、以下电路中常用于总线应用的有( )。

A、OC门B、TSL门C、漏极开路门D、CMOS与非门6、CMOS数字集成电路与TTL数字集成电路相比突出的优点是( )。

A、高抗干扰能力B、高速度C、微功耗D、电源范围宽7、某同步时序电路的状态转换图如右，该时序电路是：( )。

A、同步四进制计数器B、同步六进制计数器C、同步八进制计数器D、同步五进制计数器10、下列逻辑电路中为时序逻辑电路的是( )。

A、变量译码器B、加法器C、数码寄存器D、数据选择器11、有一组代码需暂时存放，应选用( )。

A、计数器B、编码器C、触发器D、寄存器12、一片32M×8存储容量的只读存储器(ROM)，答案正确的是( )。

A、有32条地址线和8条数据线B、有28条地址线和1条数据线C、有25条地址线和8条数据线D、都不对13、将正弦波变换为矩形波，需选用( )。

A、施密特触发器B、多谐振荡器C、双稳态触发器D、单稳态触发器14、十进制数25用8421BCD码表示为( )。

A、10 101B、0010 0101C、100101D、1010115、与八进制数(47.3)8等值的数为( )。

A、(100111.011)2B、(27.8)16C、(27.3 )16D、(100111.11)2二、判断题(本题共10小题,每题2分,共20分)( )1、在二进制与8421BCD码的转换中，有下列关系：(FF)H=(11111111)8421BCD( )2、二进制代码1001和1000都可以表示十进制数8。
