Solidworks模板图纸格式和尺寸标注

solidworks工程图模板制作SolidWorks是一款非常流行的三维设计软件，用于创建CAD （计算机辅助设计）图纸。

在实际的工作中，我们常常需要使用到大量的工程图纸，因此制作合适的模板可以极大地提高我们的工作效率。

本文将详细介绍如何在SolidWorks中制作工程图模板。

第一步，打开SolidWorks软件并创建新文件。

选择“English”（或其他你熟悉的语言）作为语言，然后选择“Part”。

第二步，将零件设置为标准图纸尺寸。

在菜单栏中选择“Properties”的选项，打开“Custom”属性页，然后在“Unit Systems”下拉框中选择合适的测量单位，比如“inch”，再在“Drafting Standard”下拉框中选择符合你所在国家或地区标准的标准。

第三步，设置注释框。

在菜单栏中选择“Annotations”的选项，然后依次添加图纸名、日付、尺寸等注释框，并将它们设置为合适的尺寸和位置。

最后通过“File”菜单下的“Save As”选项将模板文件保存到你的计算机中，并选择文件名为“sheet.slddot”。

第四步，启用模板。

在SolidWorks软件中选择“Options”的选项，然后在“System Options”中选择“File Locations”。

接着在“Document Templates”框中点击“Add”按钮，然后选择刚刚保存的模板文件“sheet.slddot”，并将文件夹路径添加到列表中。

最后点击“OK”按钮，从而使刚刚的模板文件能够启用。

至此，SolidWorks工程图模板制作完成。

在实际的工作中，我们可以利用这个模板文件快速生成符合标准的图纸。

当然，如果你需要添加更多的注释框或者自定义其他颜色或格式，也可以通过菜单栏中的相应选项进行修改。

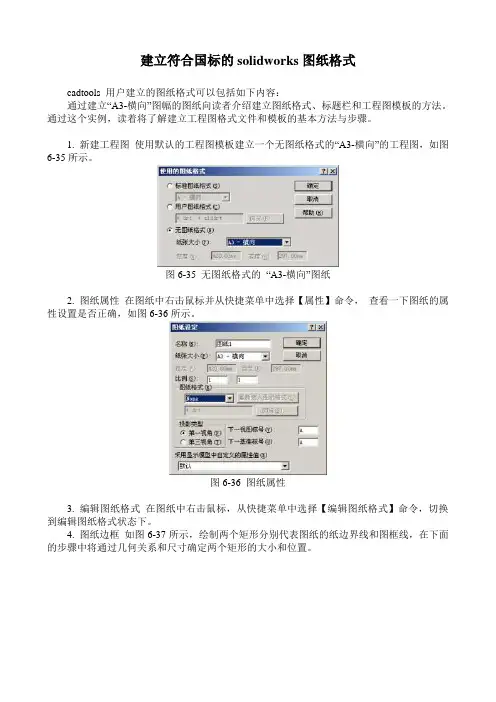

建立符合国标的solidworks图纸格式cadtools 用户建立的图纸格式可以包括如下内容：通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。

通过这个实例，读着将了解建立工程图格式文件和模板的基本方法与步骤。

1. 新建工程图使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图6-35所示。

图6-35 无图纸格式的“A3-横向”图纸2. 图纸属性在图纸中右击鼠标并从快捷菜单中选择【属性】命令，查看一下图纸的属性设置是否正确，如图6-36所示。

图6-36 图纸属性3. 编辑图纸格式在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。

4. 图纸边框如图6-37所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。

图6-37 绘制矩形5. 左边界如图6-38所示，选择外侧矩形的左侧边，在PropertyManager的【参数】选项组中确定该直线起点的坐标点位置（X=0,Y=0）。

图6-38 左边界起点位置6. 几何关系对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。

7. 标注尺寸如图6-39所示，标注两个矩形的尺寸。

图6-39 确定纸边和图框的大小8. 设置线粗选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6-40所示。

图6-40 设置图框的线粗9. 隐藏尺寸选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图6-41所示。

图6-41 A3-横向图框10. 对中符号利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图6-42所示。

图6-42 对中符号11. 图幅分区如图6-43所示，绘制直线，并在图纸中添加注释（A、B、C…和1、2、3…）建立图框分区。

在图纸格式中建立的注释最好不要使用文档字体，这样可以保证图纸格式文件的统一。

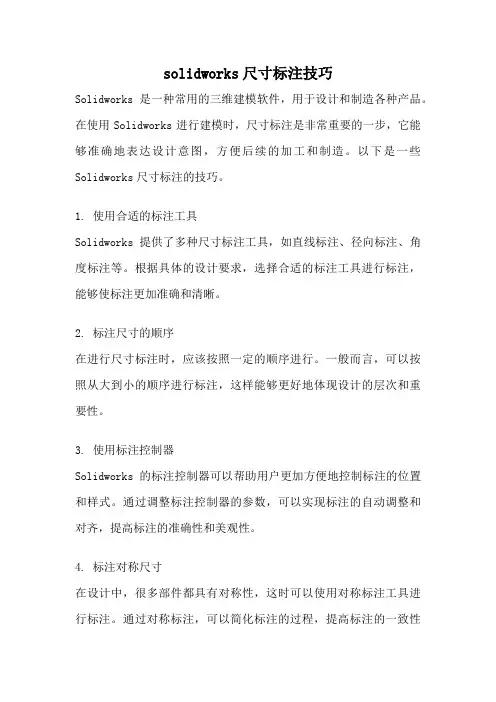

solidworks尺寸标注技巧Solidworks是一种常用的三维建模软件，用于设计和制造各种产品。

在使用Solidworks进行建模时，尺寸标注是非常重要的一步，它能够准确地表达设计意图，方便后续的加工和制造。

以下是一些Solidworks尺寸标注的技巧。

1. 使用合适的标注工具Solidworks提供了多种尺寸标注工具，如直线标注、径向标注、角度标注等。

根据具体的设计要求，选择合适的标注工具进行标注，能够使标注更加准确和清晰。

2. 标注尺寸的顺序在进行尺寸标注时，应该按照一定的顺序进行。

一般而言，可以按照从大到小的顺序进行标注，这样能够更好地体现设计的层次和重要性。

3. 使用标注控制器Solidworks的标注控制器可以帮助用户更加方便地控制标注的位置和样式。

通过调整标注控制器的参数，可以实现标注的自动调整和对齐，提高标注的准确性和美观性。

4. 标注对称尺寸在设计中，很多部件都具有对称性，这时可以使用对称标注工具进行标注。

通过对称标注，可以简化标注的过程，提高标注的一致性和准确性。

5. 标注公差在进行尺寸标注时，还应该考虑到公差的要求。

通过在标注中添加公差信息，可以清楚地表达设计需要满足的尺寸要求，有助于后续的加工和检验。

6. 使用图层控制标注的显示在进行尺寸标注时，可以使用图层功能来控制标注的显示。

通过将标注放置在单独的图层上，并设置图层的可见性，可以方便地控制标注的显示和隐藏，提高图纸的可读性。

7. 标注与模型的关联在Solidworks中，标注是与模型关联的，这意味着当模型发生变化时，标注会自动更新。

因此，在进行尺寸标注时，应该确保标注与模型的关联正确，以便在后续的设计变更中保持标注的准确性。

8. 使用断尺寸标注在某些情况下，部件的尺寸可能无法直接测量，这时可以使用断尺寸标注。

断尺寸标注通过已知的尺寸来间接标注其他尺寸，可以解决一些难以测量的尺寸标注问题。

9. 标注与注释的结合除了尺寸标注外，还可以结合注释来更详细地表达设计意图。

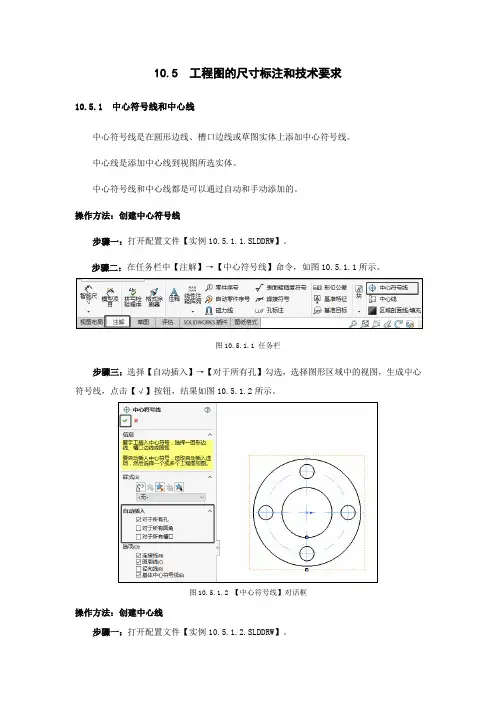

10.5 工程图的尺寸标注和技术要求10.5.1 中心符号线和中心线中心符号线是在圆形边线、槽口边线或草图实体上添加中心符号线。

中心线是添加中心线到视图所选实体。

中心符号线和中心线都是可以通过自动和手动添加的。

操作方法：创建中心符号线步骤一：打开配置文件【实例10.5.1.1.SLDDRW】。

步骤二：在任务栏中【注解】→【中心符号线】命令，如图10.5.1.1所示。

图10.5.1.1 任务栏步骤三：选择【自动插入】→【对于所有孔】勾选，选择图形区域中的视图，生成中心符号线，点击【√】按钮，结果如图10.5.1.2所示。

图10.5.1.2 【中心符号线】对话框操作方法：创建中心线步骤一：打开配置文件【实例10.5.1.2.SLDDRW】。

步骤二：在任务栏中【注解】→【中心线】命令，如图10.5.1.3所示。

图10.5.1.3 任务栏步骤四：选择【自动插入】→【选择视图】勾选，选择图形区域中的视图，生成中心符号线，点击【√】按钮，结果如图10.5.1.4所示。

图10.5.1.4 【中心线】对话框10.5.2 插入模型项目插入模型项目可以将模型文件（零件或装配体）中的尺寸、注解以及参考几何体插入到工程图中。

操作方法：创建插入模型项目步骤一：打开配置文件【实例10.5.2.SLDDRW】。

步骤二：在任务栏中选择【注解】→【模型项目】命令，如图10.5.2.1所示。

10.5.3 从动尺寸标注一个尺寸导致过定义草图的封闭轮廓草图，系统会弹出对话框，如果选择【将此尺寸设为从动】系统会把此尺寸设为从动尺寸；如果选择【保留此尺寸为驱动】将导致草图过定义。

当你绘制上一个实体以生成封闭轮廓的草图时，可能与根据其它草图实体的几何关系冲突。

在此情况下，上一个草图实体的尺寸会造成草图被过定义，冲突的尺寸变为从动尺寸。

图10.5.3.1 对话框10.5.4 公差标注在SolidWorks中公差标注通过对尺寸对话框进行修改、编辑让公差显示出来。

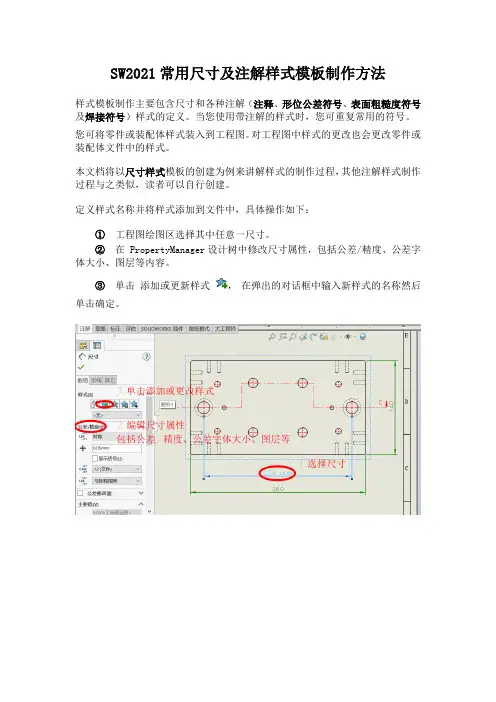

SW2021常用尺寸及注解样式模板制作方法样式模板制作主要包含尺寸和各种注解（注释、形位公差符号、表面粗糙度符号及焊接符号）样式的定义。

当您使用带注解的样式时，您可重复常用的符号。

您可将零件或装配体样式装入到工程图。

对工程图中样式的更改也会更改零件或装配体文件中的样式。

本文档将以尺寸样式模板的创建为例来讲解样式的制作过程，其他注解样式制作过程与之类似，读者可以自行创建。

定义样式名称并将样式添加到文件中，具体操作如下：①工程图绘图区选择其中任意一尺寸。

②在 PropertyManager设计树中修改尺寸属性，包括公差/精度、公差字体大小、图层等内容。

③单击添加或更新样式，在弹出的对话框中输入新样式的名称然后单击确定。

将刚建立的样式应用到工程图其他尺寸中，具体操作如下：④工程图绘图区选择欲将应用样式的一个或多个尺寸。

⑤在 PropertyManager设计树中的设定当前样式下选择刚创建的样式。

将刚创建的样式保存到外部文件夹中，以供其他工程图中使用，具体操作如下：⑥在设定当前样式中显示一样式，单击保存样式。

⑦在另存为对话框中，浏览到您希望保存该文件的文件夹，如有必要，编辑文件名，然后单击保存。

将外部的样式文件装载到工程图中，具体操作如下：⑧单击装入样式。

⑨在对话框中浏览到合适的文件夹，然后选择样式文件。

⑩单击打开。

11 装载的样式出现在设定当前样式清单中。

最重要的一步：将样式做进SOLIDWROKS工程图模板里，每次出工程图时就可以直接调用样式，不用每出一张图纸装入一次样式这么麻烦。

样式添加完成并全部保存到外部文件夹中后，把工程图里的视图全部删除，然后单击菜单，另存为，选择工程图模板类型。

测试样式文件，打开零件，然后转到工程图出图，这里的模板要选择上一步保存的模板，这个模板集成了刚才设置的尺寸样式。

许多注解都具有定义样式的选项，以便可以重复使用属性。

为了方便访问注解样式，用户可以将其添加到设计库位置。

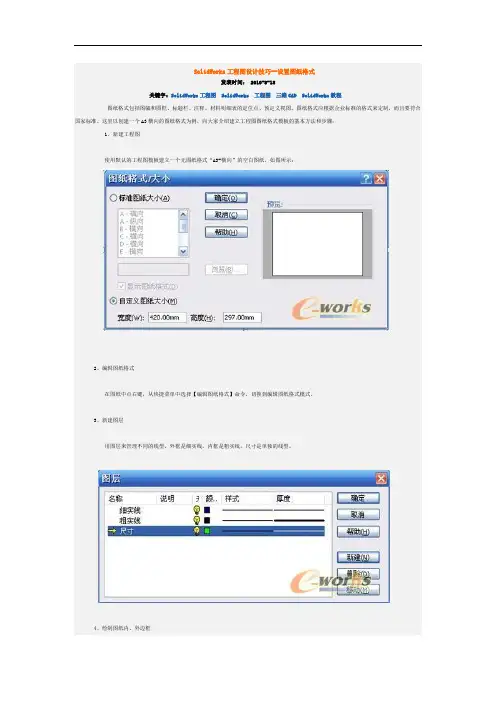

SolidWorks工程图设计技巧--设置图纸格式
发表时间： 2010-8-18
关键字: SolidWorks工程图SolidWorks工程图三维CAD SolidWorks教程
图纸格式包括图幅和图框、标题栏、注释、材料明细表的定位点、预定义视图。

图纸格式应根据企业标准的格式来定制，而且要符合国家标准。

这里以创建一个A3横向的图纸格式为例，向大家介绍建立工程图图纸格式模板的基本方法和步骤：
1、新建工程图
使用默认的工程图模板建立一个无图纸格式“A3-横向”的空白图纸，如图所示：
2、编辑图纸格式
在图纸中点右键，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式模式。

3、新建图层
用图层来管理不同的线型。

外框是细实线，内框是粗实线，尺寸是单独的线型。

4、绘制图纸内、外边框
5、设定外框左下角端点坐标参数
将外框左下角端点坐标参数设为（0，0），添加“固定”几何关系
6、绘制标题栏，标注尺寸
7、隐藏尺寸
在出工程图时，这些尺寸是不需要显示出来的。

在“视图”下拉菜单中选择“隐藏\显示注解”，将所有标注的尺寸都隐藏。

8、在标题栏中添加注释文字
9、链接属性
在标题栏中相应位置添加注释，然后链接到属性的注释：
材料、公司名称、图样代号、图样名称等。

10、保存图纸格式
将图纸格式模板保存在专门存放模板的文件夹里，命名为A3-横.slddrt。

solidworks工程图模板怎么制作SolidWorks工程图模板的制作是一项非常重要的工作，它可以帮助工程师和设计师更加高效地完成工作。

下面我将为大家介绍如何制作SolidWorks工程图模板。

首先，我们需要打开SolidWorks软件，并选择“新建”命令。

在新建文档对话框中，我们选择“图纸”选项，并确定图纸的大小和方向。

接下来，我们可以选择适合的标准，比如ISO、ANSI等，并确定图纸的比例。

然后，我们需要设置图框和标题栏。

在绘图区域右键单击，选择“图框/标题块”命令。

在对话框中，我们可以选择合适的图框和标题栏样式，并填写相应的信息，比如公司名称、图纸名称、日期等。

这样可以使得每个工程图都具有统一的外观和格式。

接着，我们可以设置图纸的视图。

在绘图区域中，选择“视图”命令，然后可以选择需要的视图类型，比如正视图、俯视图、剖视图等。

我们可以通过拖动鼠标来确定视图的大小和位置，并可以添加标注和尺寸。

此外，我们还可以设置图纸的注释和说明。

在绘图区域中，选择“注释”命令，然后可以添加文字、箭头、符号等。

这些注释和说明可以帮助人们更好地理解工程图，提高沟通效率。

最后，我们需要保存图纸模板。

在菜单栏中选择“文件”-“另存为”，然后选择“图纸模板”类型，并填写模板的名称和描述。

这样，我们就可以在以后的工作中直接使用这个模板，而不需要重复设置。

总的来说，制作SolidWorks工程图模板并不复杂，但需要一定的技巧和经验。

通过合理设置图框、视图、注释和保存模板，可以大大提高工作效率，减少重复劳动，使工程图具有统一的风格和标准。

希望以上内容对大家有所帮助，谢谢阅读！。

Solidworks工程图模板制作一、创建一个零件模板1．选择材料：如“普通碳钢”2．定义单位：【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】3．设置文件属性：（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字（2）【自定义】设置如下图所示：4．存储零件模板：【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。

5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。

二、用AutoCAD创建一个图纸格式和标题栏例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。

三、创建工程图的图纸格式和模板1．【新建】→【工程图】→按下图做如下设置→【确定】2．【图纸】右键→【编辑图纸格式】1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中2．此时屏幕显示4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。

此时屏幕显示5．重新编辑图纸格式6．双击“（材料）”，选择链接属性选中【图纸属性中所指定视图中模型】，做如图设置，选中Material7．类似的做以下链接（单位）——公司名称（图名）——SW－文件名称（图号）——图号（重量）——Weight（设计）——SW－作者“设计”（日期）——完工日期（制图）——绘制者“制图”（日期）——绘制日期8．（比例）设置略有不同，应选中【当前文件】9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\dra wfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。

模板是S o l i d W o r k s中三种必要的文件模板。

其中，工程图模板关系到最终设计图样的出图，尤为重要。

工程图文件的模板，包含了工程图的绘图标准、尺寸单位、投影类型和尺寸标注的箭头类型以及文字标注的字体等多方面的设置选项。

因而，根据国家标准建立符合要求的工程图文件模板，不仅可以使建立的工程图符合国家标准，而且在操作过程中能够大大提高工作效率。

下面笔者根据自己的绘图习惯，并参考国家标准，以Solidworks2007软件为例，详细介绍定制不包含图样格式工程图模板的步骤。

一、建立工程图文件在工具栏中，单击“新建”按钮，或者选择下拉菜单“文件”→“新建”;在新建SolidWorks的文件对话框中，选中“工程图”，单击“确定”按钮。

打开“图纸格式/大小”对话框，由于是建立无图样格式文件，所以单击“取消”按钮。

此时，建立了一张不包含图样格式的空白工程图。

二、文件属性设置1. 设置绘图标准和绘图单位用鼠标右键单击工程文件F e a t u r e M a n a g e r设计树中的文件名称图标，从快捷菜单中选择“文件属性”命令，如图1所示。

在“文件属性”选项卡的“出详图”中，选取“尺寸标注标准”为“G B”，“引头零值”为“移除”，“尾随零值”为“移除”。

选中“固定焊接符号大小”复选框，选中“切换剖面显示”复选框。

在“文件属性”选项卡的“单位”中，选取“单位系统”为自定义，将“质量/ 剖面属性单位”中的“质量”选择为千克，“小数位数”设置为5。

2. 设置视图选项(1)视图符号在“出详图”中，单击“视图标号”分支。

按如图2所示，分别设置局部视图、辅助视图和剖视图的视图标号显示方案。

(2)视图文字在“出详图”中，单击“注解文字”分支，依次设置“局部视图”、“局部视图符号”、“剖面视图”、“剖面视图符号”和“视图箭头”文字的字体属性：字体，仿宋-GB2312;字体样式，常规;高度，5mm;间距，0.7。

solidworks 点与点尺寸标注
Solidworks是一款强大的三维CAD软件，能帮助用户快速地创建机器零件的设计图。

点与点尺寸标注是Solidworks中非常常见的标注方法，可以为设计人员提供准确的尺寸信息，帮助他们了解模型的几何结构和大小。

在本文中，我们将为您介绍如何在Solidworks中使用点与点尺寸标注。

一、打开Solidworks软件，在左侧的工具栏中选择“标注”工具。

点击“标注”按钮，然后选择“点与点尺寸标注”。

二、在设计区域中选择需要标注的两个点。

为此，您可以使用线段工具来画出两件事物之间的距离，然后将鼠标放在线段的一端，并单击鼠标左键。

在弹出的菜单中选择“点标注”。

三、重复以上步骤，选择另一端，并再次选择“点标注”。

四、在弹出的对话框中，您可以设置标注的格式和样式。

例如，可以更改字体，颜色和文本大小。

您也可以添加箭头和其他注释以突出显示标注。

完成后，单击“确定”按钮。

五、现在，您已经成功地使用点与点尺寸标注为Solidworks模型添加尺寸信息了。

您可以重复此过程，添加更多的标注以获得完整的设计图。

综上所述，点与点尺寸标注是Solidworks中非常实用的功能，可以帮助用户在快速创建设计图过程中快速添加尺寸信息，提高设计质量和效率。

通过掌握这种标注方法，用户可以更轻松地创建准确的设计，并获得更好的设计结果。
