伺服电机驱动器原理伺服电机驱动器是一种能够控制伺服电机运动的装置，它是实现伺服系统闭环控制的重要组成部分。
在工业自动化领域，伺服电机驱动器被广泛应用于各种机械设备和自动化系统中，其原理和工作方式对于提高生产效率和产品质量具有重要意义。
伺服电机驱动器的原理主要包括控制信号的生成、电流控制和速度控制三个方面。
首先，控制信号的生成是指通过控制器产生一定的控制信号，作为输入信号传递给伺服电机驱动器，以控制电机的运动。
其次，电流控制是指伺服电机驱动器通过控制电流的大小和方向，来控制电机的转矩和位置。
最后，速度控制是指伺服电机驱动器根据输入的控制信号，控制电机的转速和位置，实现精确的运动控制。
在伺服电机驱动器中，控制信号的生成是实现伺服系统闭环控制的关键。
控制信号通常由控制器根据系统要求和运动规划生成，包括位置指令、速度指令和加速度指令等。
这些控制信号经过处理后，作为输入信号传递给伺服电机驱动器，驱动器根据输入信号的变化来调节电机的运动状态，实现精确的位置和速度控制。
另外，电流控制是伺服电机驱动器实现精确运动控制的重要手段。
通过对电流大小和方向的控制，驱动器可以调节电机的转矩和位置，实现精确的位置控制和力矩控制。
电流控制的精度和稳定性对于伺服系统的性能有着重要的影响，因此伺服电机驱动器通常采用先进的电流控制技术，如矢量控制和磁场定向控制，来实现精确的电流调节。
此外，速度控制是伺服电机驱动器实现精确运动控制的关键之一。
伺服电机驱动器通过对电机的转速和位置进行精确控制，可以实现高速、高精度的运动控制，满足不同工业自动化应用的需求。
速度控制通常采用闭环控制方式，通过对电机的速度进行实时监测和调节，来实现精确的速度控制和运动规划。
综上所述，伺服电机驱动器通过控制信号的生成、电流控制和速度控制等方式，实现精确的运动控制，广泛应用于工业自动化领域。
其原理和工作方式对于提高生产效率和产品质量具有重要意义，是现代工业自动化系统中不可或缺的关键技术。
伺服电机和伺服驱动器的使用介绍伺服电机和伺服驱动器是现代自动控制系统中常用的两种电动执行元件。
伺服电机是一种特殊的电动机，可以根据输入信号来控制输出运动，具有高精度、高响应速度和高稳定性的特点。
而伺服驱动器则是用于控制伺服电机的装置，它能够接收和处理来自控制器的控制信号，将其转化为电机所需要的电流信号，从而控制电机的运动。
1.选择合适的伺服电机和驱动器。
根据实际需求，选择适合的电机和驱动器型号。
考虑到载荷、速度、转矩等因素，并与控制器匹配。
2.安装电机和驱动器。
将电机固定在机械结构上，并与驱动器连接。
通常，电机的旋转轴与负载相连，以实现所需的机械运动。
3.接线。
按照电机和驱动器的说明书连接电源线、控制线和编码器线，确保正确接线，避免短路和电击。
4.参数设定。
使用控制器或编程器设定电机和驱动器的参数。
参数设置包括电机的额定电流、最大转矩、速度范围等。
这些参数的设定将直接影响伺服系统的性能。
5.测试和调试。
将伺服电机连接到控制器，并进行测试和调试。
通过控制器向驱动器发送控制信号，观察电机的运动情况是否符合要求。
6.应用控制。
将伺服电机和驱动器应用到实际控制系统中。
根据需要调整控制器的参数，以实现所需的运动控制。
1.高精度：伺服电机和驱动器具有高分辨率和高重复精度，能够实现精确的位置和速度控制。
因此，它们被广泛应用于需要高精度运动控制的领域，如机器人、数控机床等。
2.高响应速度：伺服电机和驱动器具有快速响应的特点，能够在短时间内完成启动、停止和加减速等运动过程。
因此，它们能够适应高速运动和频繁换向的需求。
3.高稳定性：伺服电机和驱动器能够实时监测和调整输出信号，以实现精确的运动控制。
这种反馈机制使得伺服系统具有较强的抗负载扰动和抗干扰能力。
4.可编程性：伺服驱动器通常具有多种控制模式和参数设置，可以根据具体需求进行编程和改变工作方式，以适应不同的应用场景。
总之，伺服电机和伺服驱动器是现代自动控制系统中常用的电动执行元件。
伺服电机驱动器的工作原理伺服电机驱动器（Servo motor driver）是将电动机与控制电路相结合的设备，主要用于控制电动机的速度、位置和方向。
它通过控制驱动电流来实现对电机的精确控制，使得电机能够按照预定的要求进行运动。
1.脉冲信号接收与解析：伺服电机驱动器通常通过接收外部的脉冲信号来控制电机的转动。
这些脉冲信号一般由编码器或计数器产生，并且与所需的运动参数相关联，如速度、加速度和位置等。
驱动器会解析这些脉冲信号，并将其转换为电机控制所需的电流信号。
2.电流控制：伺服电机驱动器会根据接收到的脉冲信号来控制输出电流的大小和方向。
控制电流可以通过控制电压或PWM（脉宽调制）信号的方式来实现，这取决于驱动器的工作方式。
电机的电流大小直接影响到电机的负载能力和运动性能，较大的电流通常代表着更强大的动力。
3.速度、位置和方向控制：伺服电机驱动器可以根据接收到的脉冲信号来精确控制电机的速度、位置和方向。
在速度控制方面，驱动器会通过调整输出电流的大小和运动时间的长短来实现。
在位置控制方面，驱动器会将脉冲信号的数量和方向与电机的角度测量进行比较，并调整输出电流以实现电机的准确位置控制。
在方向控制方面，驱动器会根据脉冲信号的正负来决定电机的转向。
4.反馈控制：伺服电机驱动器通常具有反馈控制系统，以实现对电机运动的精确控制。
反馈控制常用的传感器包括编码器、霍尔传感器和位置传感器等。
在运动过程中，传感器会实时监测电机的位置和速度，并将这些信息传递给驱动器的控制电路。
控制电路会根据传感器提供的信息进行调整，以实现对电机运动的闭环控制。
通过以上的工作原理，伺服电机驱动器能够实现高精度、高性能的电机控制，广泛应用于各种自动控制系统中，如工业机械、自动化设备、机器人、数控机床、印刷设备等。

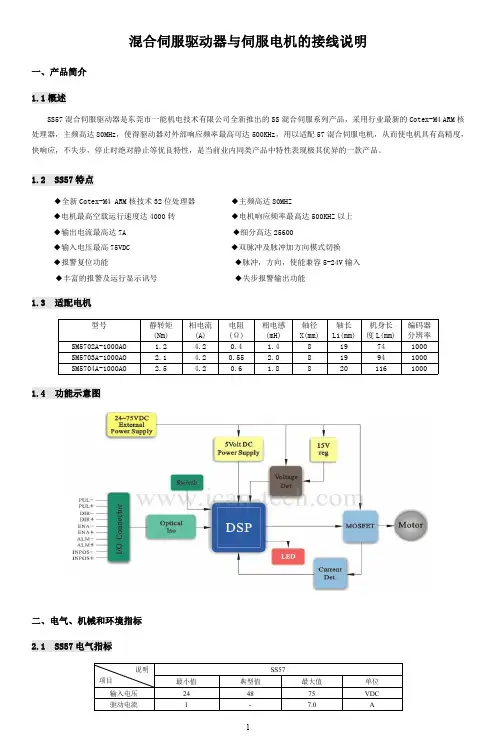

混合伺服驱动器与伺服电机的接线说明一、产品简介1.1概述SS57混合伺服驱动器是东莞市一能机电技术有限公司全新推出的SS混合伺服系列产品，采用行业最新的Cotex-M4ARM核处理器，主频高达80MHz，使得驱动器对外部响应频率最高可达500KHz，用以适配57混合伺服电机，从而使电机具有高精度，快响应，不失步，停止时绝对静止等优良特性，是当前业内同类产品中特性表现极其优异的一款产品。
