伺服电机及驱动器

伺服电机驱动器原理
伺服电机驱动器是一种用于控制伺服电机的设备，它是一种复杂的、高精度的调速器，用于控制伺服电机的转速和转向。

伺服电机驱动器的基本原理是通过控制器发送控制信号来控制伺服电机的转动方向和转速，从而实现驱动伺服电机的目的。

伺服电机驱动器一般由控制器、滤波器、整流器、变频器、伺服电机和安全保护等部分组成。

其中，控制器是核心部件，它负责接收外部控制信号，并根据控制信号的内容，调节伺服电机的转动方向和转速，从而实现驱动伺服电机的目的。

滤波器是用来过滤外部控制信号中的干扰和抖动，以确保控制信号的稳定性。

整流器负责将交流电转换成直流电，以满足伺服电机的工作需求。

变频器是一种电子调速装置，可以改变伺服电机的转速，从而满足不同应用场合的要求。

此外，伺服电机驱动器还配备有伺服电机和安全保护装置，以确保伺服电机的安全使用。

伺服电机驱动器具有高精度、高可靠性、高效率等优点，可应用于机械手臂、机器人、飞机航行控制、汽车行驶系统和精密测量仪器等领域。

总之，伺服电机驱动器是一种用于控制伺服电机的复杂、高精度的调速器，通过控制器发送控制信号来控制伺服电机的转动方向和转
速，从而实现驱动伺服电机的目的，并可应用于许多领域。

伺服电机驱动器原理伺服电机驱动器是一种能够控制伺服电机运动的装置，它是实现伺服系统闭环控制的重要组成部分。

在工业自动化领域，伺服电机驱动器被广泛应用于各种机械设备和自动化系统中，其原理和工作方式对于提高生产效率和产品质量具有重要意义。

伺服电机驱动器的原理主要包括控制信号的生成、电流控制和速度控制三个方面。

首先，控制信号的生成是指通过控制器产生一定的控制信号，作为输入信号传递给伺服电机驱动器，以控制电机的运动。

其次，电流控制是指伺服电机驱动器通过控制电流的大小和方向，来控制电机的转矩和位置。

最后，速度控制是指伺服电机驱动器根据输入的控制信号，控制电机的转速和位置，实现精确的运动控制。

在伺服电机驱动器中，控制信号的生成是实现伺服系统闭环控制的关键。

控制信号通常由控制器根据系统要求和运动规划生成，包括位置指令、速度指令和加速度指令等。

这些控制信号经过处理后，作为输入信号传递给伺服电机驱动器，驱动器根据输入信号的变化来调节电机的运动状态，实现精确的位置和速度控制。

另外，电流控制是伺服电机驱动器实现精确运动控制的重要手段。

通过对电流大小和方向的控制，驱动器可以调节电机的转矩和位置，实现精确的位置控制和力矩控制。

电流控制的精度和稳定性对于伺服系统的性能有着重要的影响，因此伺服电机驱动器通常采用先进的电流控制技术，如矢量控制和磁场定向控制，来实现精确的电流调节。

此外，速度控制是伺服电机驱动器实现精确运动控制的关键之一。

伺服电机驱动器通过对电机的转速和位置进行精确控制，可以实现高速、高精度的运动控制，满足不同工业自动化应用的需求。

速度控制通常采用闭环控制方式，通过对电机的速度进行实时监测和调节，来实现精确的速度控制和运动规划。

综上所述，伺服电机驱动器通过控制信号的生成、电流控制和速度控制等方式，实现精确的运动控制，广泛应用于工业自动化领域。

其原理和工作方式对于提高生产效率和产品质量具有重要意义，是现代工业自动化系统中不可或缺的关键技术。

伺服电机结构及其工作原理伺服电机是一种能够精确控制转速和位置的电动机。

它主要由电机本体、编码器、控制器和驱动器组成。

在本文中，我们将详细介绍伺服电机的结构和工作原理。

一、伺服电机的结构1. 电机本体：伺服电机的核心部分是电机本体，它通常采用直流电机或交流电机。

直流电机具有简单的结构和良好的调速性能，而交流电机则具有较高的功率密度和较低的成本。

2. 编码器：编码器是伺服电机中的重要组成部分，用于测量电机转子的位置和速度。

它可以分为绝对编码器和增量编码器两种类型。

绝对编码器可以直接获取电机转子的绝对位置，而增量编码器则只能获取相对位置。

3. 控制器：控制器是伺服电机的大脑，负责接收来自外部的控制信号，并根据编码器的反馈信息调整电机的转速和位置。

控制器通常采用PID控制算法，通过比较设定值和反馈值来调整电机的输出。

4. 驱动器：驱动器是将控制信号转换为电机驱动信号的关键部件。

它根据控制器的输出信号，控制电机的电流和电压，从而实现对电机的精确控制。

二、伺服电机的工作原理伺服电机的工作原理可以分为三个步骤：反馈信号获取、误差计算和控制信号输出。

1. 反馈信号获取：伺服电机通过编码器获取电机转子的位置和速度信息。

编码器将转子位置转换为电信号，并发送给控制器。

控制器根据编码器的反馈信号，了解电机当前的位置和速度。

2. 误差计算：控制器将设定值与编码器反馈值进行比较，计算出误差值。

设定值是用户设定的电机目标位置或速度，而编码器反馈值是电机当前的实际位置或速度。

误差值表示电机当前的偏差程度。

3. 控制信号输出：控制器根据误差值计算出控制信号，并发送给驱动器。

驱动器根据控制信号调整电机的电流和电压，从而控制电机的转速和位置。

控制信号通常采用脉冲宽度调制（PWM）技术，通过调整脉冲的宽度和频率来调节电机的输出。

通过不断地获取反馈信号、计算误差和输出控制信号，伺服电机可以实现精确的转速和位置控制。

它广泛应用于工业自动化、机器人、数控机床等领域。

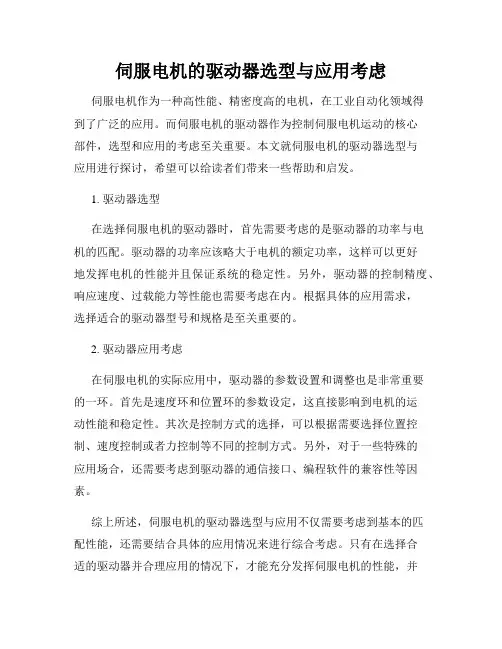

伺服电机的驱动器选型与应用考虑伺服电机作为一种高性能、精密度高的电机，在工业自动化领域得
到了广泛的应用。

而伺服电机的驱动器作为控制伺服电机运动的核心
部件，选型和应用的考虑至关重要。

本文就伺服电机的驱动器选型与
应用进行探讨，希望可以给读者们带来一些帮助和启发。

1. 驱动器选型
在选择伺服电机的驱动器时，首先需要考虑的是驱动器的功率与电
机的匹配。

驱动器的功率应该略大于电机的额定功率，这样可以更好
地发挥电机的性能并且保证系统的稳定性。

另外，驱动器的控制精度、响应速度、过载能力等性能也需要考虑在内。

根据具体的应用需求，
选择适合的驱动器型号和规格是至关重要的。

2. 驱动器应用考虑
在伺服电机的实际应用中，驱动器的参数设置和调整也是非常重要
的一环。

首先是速度环和位置环的参数设定，这直接影响到电机的运
动性能和稳定性。

其次是控制方式的选择，可以根据需要选择位置控制、速度控制或者力控制等不同的控制方式。

另外，对于一些特殊的
应用场合，还需要考虑到驱动器的通信接口、编程软件的兼容性等因素。

综上所述，伺服电机的驱动器选型与应用不仅需要考虑到基本的匹
配性能，还需要结合具体的应用情况来进行综合考虑。

只有在选择合
适的驱动器并合理应用的情况下，才能充分发挥伺服电机的性能，并
且实现更精准、更稳定的运动控制。

希望本文对伺服电机的驱动器选型与应用有所帮助，谢谢阅读。

伺服电机和伺服驱动器的使用介绍伺服电机和伺服驱动器是现代自动控制系统中常用的两种电动执行元件。

伺服电机是一种特殊的电动机，可以根据输入信号来控制输出运动，具有高精度、高响应速度和高稳定性的特点。

而伺服驱动器则是用于控制伺服电机的装置，它能够接收和处理来自控制器的控制信号，将其转化为电机所需要的电流信号，从而控制电机的运动。

1.选择合适的伺服电机和驱动器。

根据实际需求，选择适合的电机和驱动器型号。

考虑到载荷、速度、转矩等因素，并与控制器匹配。

2.安装电机和驱动器。

将电机固定在机械结构上，并与驱动器连接。

通常，电机的旋转轴与负载相连，以实现所需的机械运动。

3.接线。

按照电机和驱动器的说明书连接电源线、控制线和编码器线，确保正确接线，避免短路和电击。

4.参数设定。

使用控制器或编程器设定电机和驱动器的参数。

参数设置包括电机的额定电流、最大转矩、速度范围等。

这些参数的设定将直接影响伺服系统的性能。

5.测试和调试。

将伺服电机连接到控制器，并进行测试和调试。

通过控制器向驱动器发送控制信号，观察电机的运动情况是否符合要求。

6.应用控制。

将伺服电机和驱动器应用到实际控制系统中。

根据需要调整控制器的参数，以实现所需的运动控制。

1.高精度：伺服电机和驱动器具有高分辨率和高重复精度，能够实现精确的位置和速度控制。

因此，它们被广泛应用于需要高精度运动控制的领域，如机器人、数控机床等。

2.高响应速度：伺服电机和驱动器具有快速响应的特点，能够在短时间内完成启动、停止和加减速等运动过程。

因此，它们能够适应高速运动和频繁换向的需求。

3.高稳定性：伺服电机和驱动器能够实时监测和调整输出信号，以实现精确的运动控制。

这种反馈机制使得伺服系统具有较强的抗负载扰动和抗干扰能力。

4.可编程性：伺服驱动器通常具有多种控制模式和参数设置，可以根据具体需求进行编程和改变工作方式，以适应不同的应用场景。

总之，伺服电机和伺服驱动器是现代自动控制系统中常用的电动执行元件。

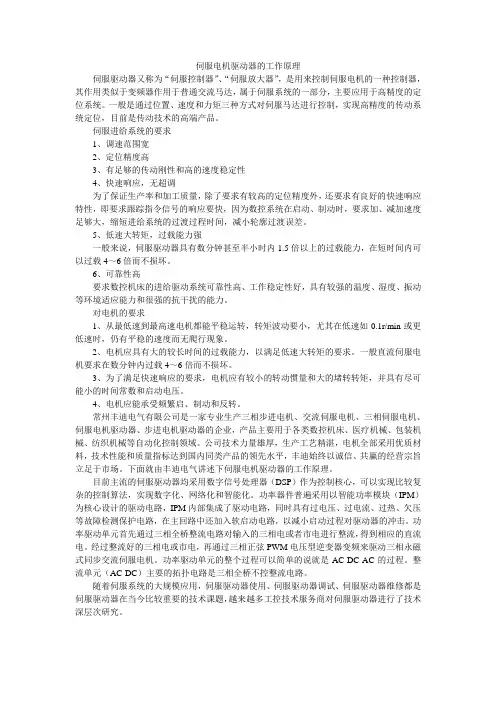

伺服电机驱动器的工作原理伺服驱动器又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。

一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。

伺服进给系统的要求1、调速范围宽2、定位精度高3、有足够的传动刚性和高的速度稳定性4、快速响应，无超调为了保证生产率和加工质量，除了要求有较高的定位精度外，还要求有良好的快速响应特性，即要求跟踪指令信号的响应要快，因为数控系统在启动、制动时，要求加、减加速度足够大，缩短进给系统的过渡过程时间，减小轮廓过渡误差。

5、低速大转矩，过载能力强一般来说，伺服驱动器具有数分钟甚至半小时内1.5倍以上的过载能力，在短时间内可以过载4～6倍而不损坏。

6、可靠性高要求数控机床的进给驱动系统可靠性高、工作稳定性好，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力。

对电机的要求1、从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如0.1r/min或更低速时，仍有平稳的速度而无爬行现象。

2、电机应具有大的较长时间的过载能力，以满足低速大转矩的要求。

一般直流伺服电机要求在数分钟内过载4～6倍而不损坏。

3、为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。

4、电机应能承受频繁启、制动和反转。

常州丰迪电气有限公司是一家专业生产三相步进电机、交流伺服电机、三相伺服电机、伺服电机驱动器、步进电机驱动器的企业，产品主要用于各类数控机床、医疗机械、包装机械、纺织机械等自动化控制领域。

公司技术力量雄厚，生产工艺精湛，电机全部采用优质材料，技术性能和质量指标达到国内同类产品的领先水平，丰迪始终以诚信、共赢的经营宗旨立足于市场。

下面就由丰迪电气讲述下伺服电机驱动器的工作原理。

伺服电机驱动器的工作原理伺服电机驱动器（Servo motor driver）是将电动机与控制电路相结合的设备，主要用于控制电动机的速度、位置和方向。

它通过控制驱动电流来实现对电机的精确控制，使得电机能够按照预定的要求进行运动。

1.脉冲信号接收与解析：伺服电机驱动器通常通过接收外部的脉冲信号来控制电机的转动。

这些脉冲信号一般由编码器或计数器产生，并且与所需的运动参数相关联，如速度、加速度和位置等。

驱动器会解析这些脉冲信号，并将其转换为电机控制所需的电流信号。

2.电流控制：伺服电机驱动器会根据接收到的脉冲信号来控制输出电流的大小和方向。

控制电流可以通过控制电压或PWM（脉宽调制）信号的方式来实现，这取决于驱动器的工作方式。

电机的电流大小直接影响到电机的负载能力和运动性能，较大的电流通常代表着更强大的动力。

3.速度、位置和方向控制：伺服电机驱动器可以根据接收到的脉冲信号来精确控制电机的速度、位置和方向。

在速度控制方面，驱动器会通过调整输出电流的大小和运动时间的长短来实现。

在位置控制方面，驱动器会将脉冲信号的数量和方向与电机的角度测量进行比较，并调整输出电流以实现电机的准确位置控制。

在方向控制方面，驱动器会根据脉冲信号的正负来决定电机的转向。

4.反馈控制：伺服电机驱动器通常具有反馈控制系统，以实现对电机运动的精确控制。

反馈控制常用的传感器包括编码器、霍尔传感器和位置传感器等。

在运动过程中，传感器会实时监测电机的位置和速度，并将这些信息传递给驱动器的控制电路。

控制电路会根据传感器提供的信息进行调整，以实现对电机运动的闭环控制。

通过以上的工作原理，伺服电机驱动器能够实现高精度、高性能的电机控制，广泛应用于各种自动控制系统中，如工业机械、自动化设备、机器人、数控机床、印刷设备等。

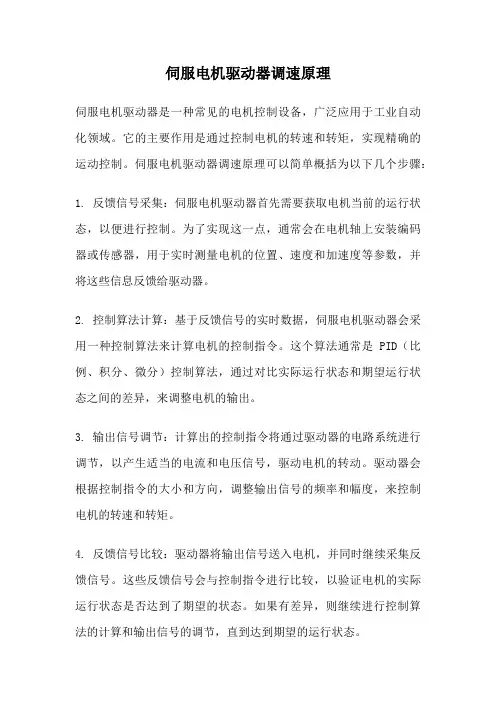

伺服电机驱动器调速原理伺服电机驱动器是一种常见的电机控制设备，广泛应用于工业自动化领域。

它的主要作用是通过控制电机的转速和转矩，实现精确的运动控制。

伺服电机驱动器调速原理可以简单概括为以下几个步骤：1. 反馈信号采集：伺服电机驱动器首先需要获取电机当前的运行状态，以便进行控制。

为了实现这一点，通常会在电机轴上安装编码器或传感器，用于实时测量电机的位置、速度和加速度等参数，并将这些信息反馈给驱动器。

2. 控制算法计算：基于反馈信号的实时数据，伺服电机驱动器会采用一种控制算法来计算电机的控制指令。

这个算法通常是PID（比例、积分、微分）控制算法，通过对比实际运行状态和期望运行状态之间的差异，来调整电机的输出。

3. 输出信号调节：计算出的控制指令将通过驱动器的电路系统进行调节，以产生适当的电流和电压信号，驱动电机的转动。

驱动器会根据控制指令的大小和方向，调整输出信号的频率和幅度，来控制电机的转速和转矩。

4. 反馈信号比较：驱动器将输出信号送入电机，并同时继续采集反馈信号。

这些反馈信号会与控制指令进行比较，以验证电机的实际运行状态是否达到了期望的状态。

如果有差异，则继续进行控制算法的计算和输出信号的调节，直到达到期望的运行状态。

通过这样的一系列步骤，伺服电机驱动器可以实现对电机的精确控制。

无论是需要实现高速运动、精确定位还是运动平稳，伺服电机驱动器都能根据实时的反馈信号，及时调整输出信号，使电机始终处于期望的状态。

伺服电机驱动器调速原理的核心在于反馈控制，通过不断的反馈和调节，实现对电机转速和转矩的精确控制。

这种原理的应用使得伺服电机驱动器成为工业自动化领域中不可或缺的控制设备。

它不仅提高了生产效率和产品质量，还为各种自动化设备的运行提供了可靠的动力支持。

伺服电机和伺服驱动器的使用介绍一、伺服电机的定义和工作原理伺服电机是一种主动式电机，其运动状态由外部反馈信号控制，以实现精确的位置、速度和力矩控制。

伺服电机通常由电机、编码器、控制电路和电源组成。

伺服电机的工作原理基于闭环控制系统。

在该系统中，控制器接收输入信号（期望位置、速度或力矩），然后与反馈传感器（编码器）的输出信号进行比较，并计算误差信号。

控制器根据误差信号调整电机的控制信号，以实现期望的动作。

通过不断地反馈和调整，伺服电机可以在稳态中准确地跟踪给定的运动指令。

二、伺服驱动器的定义和工作原理伺服驱动器是一种电子设备，用于将控制信号转换为电机运动的实际驱动信号。

伺服驱动器通常由控制电路、功率放大器、电源和接口电路组成。

伺服驱动器的工作原理基于控制电路和功率器件的协作。

控制电路接收来自控制器的信号，并进行放大和滤波等处理。

然后，放大后的信号被传递给功率放大器，该放大器将信号转换为电机能够接受的电压或电流信号。

最后，通过接口电路将电机信号输出到伺服电机，从而控制电机的运动。

三、伺服电机和伺服驱动器的特点1.高精度：伺服电机和驱动器通常具有高精度的位置和速度控制能力，可在微米级或亚微米级的精度范围内操作。

2.快速响应：伺服系统的动态响应时间短，可以快速准确地响应外部指令，并实现快速的位置和速度变化。

3.高可靠性：伺服电机和驱动器通常采用高质量的电子元件和工艺，以确保其长时间的稳定运行和可靠性。

4.广泛应用：伺服系统广泛应用于工业自动化控制、机器人技术、数控机床、医疗设备、航天航空等领域。

四、伺服电机和伺服驱动器的应用领域1.机床行业：伺服电机和伺服驱动器在机床行业中广泛应用，用于实现高精度的位置和速度控制，提高加工精度和效率。

2.自动化生产线：伺服系统在自动化生产线中用于控制输送带、机械臂等设备的位置和速度，实现准确定位和快速运动。

3.包装设备：伺服电机和驱动器可用于控制包装设备的定位、旋转和速度，实现高精度的封装和包装。

第1篇一、伺服电机的组成1. 定子定子是伺服电机的核心部件，其主要功能是产生磁场。

定子通常由硅钢片叠压而成，形成一定厚度的铁芯。

在铁芯上，绕制线圈，形成线圈组。

线圈组通常采用三相交流绕组，也有两相或单相绕组。

定子通过接入电源，产生旋转磁场，从而驱动转子旋转。

2. 转子转子是伺服电机的另一个核心部件，其主要功能是产生转矩。

转子通常由永久磁铁或电磁铁组成。

永久磁铁转子具有结构简单、性能稳定、响应速度快等优点，但体积较大。

电磁铁转子通过在转子铁芯上绕制线圈，实现转矩的产生。

电磁铁转子具有体积小、重量轻、响应速度快等优点，但需要外部电源供电。

3. 控制器控制器是伺服电机的控制中心，其主要功能是接收控制信号，对伺服电机进行控制。

控制器通常由微处理器、模拟电路和数字电路组成。

微处理器负责处理控制算法，模拟电路负责放大和转换信号，数字电路负责处理数字信号。

4. 传感器传感器是伺服电机的反馈元件，其主要功能是检测伺服电机的运动状态。

传感器通常有编码器、速度传感器和力传感器等。

编码器用于检测转子位置和转速，速度传感器用于检测转子转速，力传感器用于检测伺服电机输出的力。

5. 传动机构传动机构是伺服电机与执行机构之间的连接部分，其主要功能是将伺服电机的旋转运动转换为执行机构的直线运动或旋转运动。

传动机构通常有齿轮、皮带、丝杠等。

二、伺服电机的结构1. 定子结构定子结构通常分为两种：槽式定子和绕线式定子。

（1）槽式定子：槽式定子由硅钢片叠压而成，形成一定厚度的铁芯。

在铁芯上，开有槽，槽内绕制线圈组。

槽式定子具有结构简单、成本低、性能稳定等优点。

（2）绕线式定子：绕线式定子与槽式定子类似，但绕线方式不同。

绕线式定子采用绕线式绕组，线圈直接绕在铁芯上。

绕线式定子具有结构紧凑、散热性好等优点。

2. 转子结构转子结构通常分为两种：永久磁铁转子和电磁铁转子。

（1）永久磁铁转子：永久磁铁转子由永磁材料制成，具有结构简单、性能稳定、响应速度快等优点。
