发动机进气系统故障诊断与维修

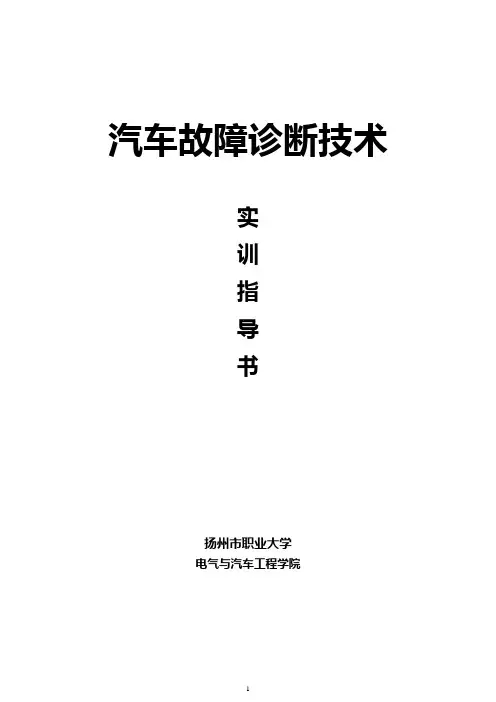

汽车故障诊断技术实训指导书扬州市职业大学电气与汽车工程学院目录实训一：供气系的故障诊断与排除………………………………………………实验二：供油系统故障诊断与排除………………………………………………实验三：控制系统故障诊断与排除………………………………………………实验四：点火系统故障诊断与排除………………………………………………实验五：辅助系统故障诊断与排除………………………………………………实验六：转向沉重故障诊断与排除………………………………………………实训七：典型汽车故障诊断与排除………………………………………………实训一：进气系统故障诊断与排除一、实训目的1、理解进气系统简单故障排除的基本方法。

2、掌握电喷发动机进气系统故障诊断的基本分析方法和基本工艺过程。

3、了解电喷发动机进气系统其常见故障的诊断与排除方法。

二、实训器材大众、本田、别克等电喷发动机；数字式万用表；汽车专用解码器；汽车专用示波器；工具一套等。

三、实训原理进气系统中包含两类重要的电器元件：空气流量传感器和节气门位置传感器。

它们的开度变化可以反映到电阻的变化上，我们可以用万用表来对其进行检测。

四、实训内容与步骤1、进气系统介绍：空气经滤清器净化后经过空气流量计测量，到达节气门体，由节气门（正常行驶）或旁通气道（怠速〉进入到进气总管，再到达各进气歧管进入气缸，注意L系统及D系统区别所在。

2、大众热式空气流量传感器的检测：首先进行就车检测，选择万用表电压挡,量程选择20V，将万用表红表棒接传感器2号触点，黑表棒接搭铁，启动发动机读数应为12V，再将红表棒接传感器4号触点，黑表棒搭铁，打开点火开关读数应为5V；其次进行单体检测，拆下空气流量传感器，将3、5触点分别接万用表红、黑表棒，4触点接稳压电源的正极，稳压电源的负极接发动机搭铁，将稳压电源调节至输出电压为5V，打开电吹风，由远及近的靠近传感器，此时输出电压应由小变大，范围在2-4V之间。

汽修毕业论文关于汽车电控发动机常见故障的诊断与维修导言：汽车电控发动机在现代汽车中扮演着至关重要的角色。

然而，由于其复杂的结构和高度技术化的特性，常常会出现各种故障。

本篇论文旨在探讨汽车电控发动机的常见故障，并提供相应的诊断与维修方法。

1. 故障诊断方法1.1 故障代码扫描器故障代码扫描器是汽车维修技术人员进行故障诊断的常用工具。

它能够读取电控模块中的故障代码，并帮助确定故障位置。

1.2 传感器检测汽车电控发动机中的各种传感器负责收集车辆运行状态的数据。

通过对传感器进行测试和检测，可以判断是否存在传感器故障。

1.3 电路测试电路故障通常是导致汽车电控发动机故障的原因之一。

使用电路测试仪器可以检测电路是否正常工作，并找出可能的问题。

2. 常见故障与对应的维修方法2.1 点火系统故障点火系统是汽车电控发动机正常运行的关键。

常见故障包括点火线圈故障、点火开关故障等。

可以通过更换点火线圈或点火开关来解决这些问题。

2.2 燃油系统故障燃油系统故障可能导致汽车电控发动机无法正常运行。

例如，燃油泵故障、油箱堵塞等。

修理或更换燃油泵和清洗油箱可以解决这些问题。

2.3 进气系统故障进气系统故障会直接影响汽车电控发动机的供氧和燃烧效果。

常见故障包括进气阀门故障、进气管道堵塞等。

清洗或更换进气阀门和进气管道可以解决这些问题。

2.4 冷却系统故障冷却系统故障会导致汽车电控发动机过热。

常见故障包括冷却水泵故障、散热器阻塞等。

更换冷却水泵或清洗散热器可以解决这些问题。

2.5 电控模块故障电控模块是汽车电控发动机的大脑，常常会出现故障。

检查电控模块的电路和连接是否正常，并及时更换故障的电控模块。

3. 故障预防措施3.1 定期保养定期保养是保持汽车电控发动机正常运行的关键。

定期更换机油、空气滤清器等可以减少故障的发生。

3.2 注意驾驶习惯合理驾驶习惯可以减少电控发动机的负荷和磨损。

避免急停急加速以及长时间高速行驶等不良驾驶行为有助于降低故障发生的几率。

发动机故障的诊断方法发动机故障是指发动机在运行过程中出现的异常现象，如果能够及时发现和诊断故障，就有助于对其进行及时修复，避免可能发生的更大的损害。

下面将介绍几种常用的发动机故障诊断方法。

1.听声音诊断法：通过听发动机运转过程中的声音来判断是否存在异常故障。

一般来说，正常的发动机运转时应该听到均匀、平稳的声音，如发动机出现杂音、敲击声或爆震声等，则可能存在故障。

例如，发动机发出不正常的颤振声，可能是由于曲轴轴承出现问题；发动机散发出嘶嘶声，可能是因为气缸垫片破损或冷却系统出现问题。

2.观察排放物诊断法：通过观察发动机排放的废气和尾气来进行故障诊断。

正常情况下，发动机排放的废气应该是几乎无色、无味的。

如果发现排气管排出黑烟，可能是由于燃油供应不足或点火系统故障。

而如果排出白色烟雾，则可能是由于冷却系统进水或发动机内部密封件存在问题。

3.测量仪器诊断法：使用各种测量仪器对发动机进行监测和检测，以获取相关数据来进行故障诊断。

例如，可以使用发动机诊断仪、数据采集仪或示波器等设备来测量发动机的转速、温度、压力等参数，以判断是否存在异常。

同时，这些仪器还可以帮助检测故障代码，并提供相应的修复建议。

4.探测设备诊断法：借助一些特殊的探测设备，如压力表、真空表等，对发动机的压力值、真空度等进行检测。

通过观察和比较测量结果与正常值的差异，可以判断是否存在故障。

例如，如果发动机进气系统的真空度过低，可能是由于进气管道漏气或空气滤清器阻塞等问题。

5.检查传感器和线路诊断法：发动机故障诊断中，传感器和线路的故障往往是比较常见的。

因此，通过对传感器和相关线路进行检查，可以找出发动机故障的根源。

例如，可以使用万用表或电路测试仪来测试传感器的电压、电阻等数值是否正常，同时检查线路是否有短路、断路等问题。

总结起来，发动机故障的诊断方法多种多样，需要根据具体情况选用不同的方法来进行诊断。

而且，发动机故障的诊断并非一蹴而就，有时需要经过多次检测和分析，才能确定故障原因。

1进气控制系统基本组成进气控制系统由节气门体、进气歧管、空气滤清器、涡轮增压器、可变进气正时、可变进气道等组成。

1.1节气门体节气门体是控制发动机吸气多少的一个阀门，进气管中进入的气体和汽油按一定比例混合形成可燃混合气，再由可燃混合气燃烧输出动力。

打开奥迪A6L 发动机盖板，可以观察节气门体的位置。

节气门体位于进气口的后方，空气滤清器的前方，节气门体上接空气滤清器，下接发动机缸体，中间是一根轴和圆形钢片，节气门体和油门拉线相连接，并受油门拉线的控制。

节气门体属于发动机进气系统，一般来说节气门体由执行器、节气门片和节气门位置传感器组成。

1.2进气歧管进气歧管的功用是将空气、燃油混合气由节气门体均匀分配到各缸进气道，确保混合气平稳运输。

打开奥迪A6L 发动机舱盖，进气歧管便处于表层的中心位置。

进气歧管主要由进气歧管本体、稳压腔和进气流道等组成，其中进气歧管本体包括若干道进气歧管，稳压腔用于稳定进气压力，进气流道采用螺旋式形状流道。

当发动机处于进气行程时，活塞向下运动使气缸内产生真空，与外界空气产生压力差，让空气能进入气缸内。

1.3空气滤清器空气滤清器是进气系统中最重要的部件，空气滤清器的作用主要是保护发动机，使发动机内部不被空气中的灰尘磨损，以提高发动机的经济性和动力性，并可延长汽车的大修里程。

机动车发动机的初始磨损都与空气滤清器有关，空气滤清器对奥迪A6L 进气控制系统的使用寿命有着决定性作用。

奥迪A6L 空气滤清器连接着进气管，在进气歧管中。

空气滤清器由滤芯和机壳组成，滤芯是空气滤清器的主要工作部分，机壳则是为滤芯工作提供一定的保护，减少滤芯的损坏。

优质的空气滤清器要能在高效率的滤清空气的同时，不为空气的流动增加太多阻力。

2奥迪A6L 进气控制系统中的新技术2.1涡轮增压涡轮增压主要作用是将进气歧管中空气加压的装置，使一定时间内可以有更多的空气压缩进气缸。

在奥迪A6L 进气控制系统中如果排放量固定，想提高发动机的燃烧效率，除了增加燃油的燃烧之外，就是增加空气的吸入量。

汽车发动机故障检测与维修技术要点摘要：汽车发动机一旦出现故障会为汽车的正常使用带来不利的影响，甚至引发安全事故。

鉴于此，本文以汽车发动机工作原理及故障类型为基础，阐述了常用的故障检测方法，并针对常见故障提出维修技术策略，以供参考。

关键词：汽车发动机；故障检测；维修技术要点随着汽车的普及和使用，人们越来越关注车辆的性能和使用寿命。

汽车发动机是汽车的动力来源，是整机的核心部件，如果汽车发动机故障诊断、检测及维修技术水平较低，对于汽车的安全使用造成了一定的安全隐患，因此，对发动机的故障检测和维修技术的研究和应用就变得尤为重要。

1发动机常见故障1.1发动机启动故障发动机启动故障是汽车发动机常见的故障之一，它会影响到汽车的正常行驶。

发动机启动故障的原因有很多，但最常见的是电路故障、点火系统故障和燃油系统故障。

在电路故障的情况下，如果电瓶电量不足或电路连接不良，会导致发动机无法启动，可以通过检查电瓶电量和电路连接情况来解决问题。

而在点火系统故障的情况下，点火线圈或点火塞出现故障时，也会导致发动机无法正常点火，可以通过更换点火线圈或点火塞来解决问题。

在燃油系统故障的情况下，燃油泵或喷油嘴出现故障时，会导致汽车无法正常加油或启动，可以通过检查燃油系统并更换故障零件来解决问题。

1.2温度异常汽车发动机在正常使用的过程中温度会保持在合理的区间内，若发生温度异常时，则表示发动机出现了故障。

导致发动机温度异常的原因有很多，包括冷却系统故障、散热器故障、水泵故障、发动机缸体裂纹等。

冷却系统故障是导致发动机温度异常的最常见原因之一，检查散热器是否清洁，水泵是否正常运转等都是解决冷却系统故障的有效方法。

散热器故障和水泵故障也会导致发动机温度异常，更换散热器或水泵是有效的解决方法。

发动机缸体裂纹也是导致发动机温度异常的原因之一，需要更换发动机缸体或进行焊接修复。

1.3噪音故障噪音故障是汽车发动机常见的故障。

它会对驾驶员和乘客的驾驶体验产生影响，同时也可能影响到发动机的正常运转。

汽车发动机故障诊断与排除教案教案：汽车发动机故障诊断与排除一、教学目标：1.了解汽车发动机的基本构造和工作原理；2.掌握汽车发动机故障的常见症状和故障诊断方法；3.学会对汽车发动机故障进行排除和维修。

二、教学内容：1.汽车发动机的基本构造和工作原理1.1发动机的基本构造：缸体、曲轴、连杆、活塞等部件；1.2发动机的工作原理：四冲程循环，进气、压缩、爆炸、排气四个阶段。

2.汽车发动机故障的常见症状和故障诊断方法2.1发动机无法启动：检查点火系统、燃料系统和机械部分；2.2发动机启动后抖动或不稳定：检查点火系统、燃料系统和进气系统；2.3发动机缺乏动力：检查点火系统、燃料系统和排气系统；2.4发动机异响：检查曲轴、连杆、活塞等部件。

3.汽车发动机故障的排除和维修3.1点火系统故障的排除和维修：检查点火线圈、点火塞和点火线等部件；3.2燃料系统故障的排除和维修：检查燃油泵、喷油嘴和燃油滤清器等部件；3.3进气系统故障的排除和维修：检查进气门、进气管和节气门等部件；3.4排气系统故障的排除和维修：检查排气门、排气管和消声器等部件；3.5机械部分故障的排除和维修：检查缸体、曲轴和连杆等部件。

三、教学过程：1.写板引入，介绍汽车发动机的基本构造和工作原理；2.分组小组讨论，总结汽车发动机故障的常见症状和故障诊断方法；3.设计小组实践活动，要求学生根据给定的故障症状进行故障诊断；4.分组展示并讨论实践活动的结果，提出排除和维修方案；5.结合实例，演示如何排除和维修常见的发动机故障；6.设置小组练习环节，要求学生根据给定的故障情景进行排除和维修；7.拓展内容，介绍汽车发动机常见故障预防和日常维护知识；8.总结课程内容，布置作业并进行互评。

四、教学方法：1.导入法：通过写板引入，激发学生对课程内容的兴趣和探索欲望。

2.讨论法：通过小组讨论和展示，激发学生的思维和创造力，培养团队合作能力。

3.实践法：通过设计小组实践活动和练习环节，提高学生的动手能力和实际应用能力。

AUTOMOTIVE TECHNOLOGY | 汽车技术汽车发动机常见故障的诊断措施分析王金珠东风悦达起亚汽车有限公司　江苏省盐城市　224002摘　要： 作为汽车的核心设备，发动机故障是影响汽车使用的常见原因。

为了及时解决汽车发动机故障，维修人员需要提高诊断效率，明确故障原因及修理方法。

本文主要分析了汽车发动机无法启动故障、失速故障、怠速故障、混合气过稀故障、加速不良故障、放炮震爆故障等，并结合实际案例针对不同故障的诊断措施进行研究和探讨。

关键词：汽车发动机；常见故障；诊断措施发动机的故障是汽车故障中故障率最高、难点最高的组成部分。

为了能够提高发动机修理效率，延长发动机使用寿命，维修人员需要完善发动机故障诊断措施，加强对检测工具的应用，选择合理的诊断程序和步骤。

1　汽车发动机无法启动故障及诊断措施1.1　发动机无法启动故障原因当驾驶员将点火开关拨于点火位置时，如果发动机无法启动，则此时发动机可能出现故障。

驾驶员首先要检查是否因为防盗器的原因导致发动机无法启动，并及时解除防盗器的作用。

另外蓄电池电量不足、电极桩柱接触不良、电路短路、总保险丝断开等启动系统故障，点火线圈、点火器故障等点火系统问题、燃料不足、燃料泵故障、继电器断开、燃料滤清器故障等燃料喷射系统问题，怠速控制阀线路、空气流量计故障等进气系统问题等，均是导致发动机无法启动故障的原因。

1.2　发动机无法启动诊断措施维修人员首先需要检查蓄电池电量，并观察电极桩柱连接情况和氧化程度，同时确定启动线路、保险丝和点火开关是否出现故障，并针对故障问题进行处理。

维修人员还可以通过启动发动机判断故障类型，如发动机能够正常启动，则可以判定为怠速控制阀、线路或进气管出现故障，如果发动机不能够正常启动，则表明为其他故障。

随后维修人员需要检查进气管路、曲轴箱通风装置软管等，测试各管道是否存在漏气问题和破裂问题。

另外还需要检查高压火花、高压线、点火线圈、点火正时、各缸点火顺序等。
