套管交接试验作业指导书

套管绝缘试验作业指导书1范围本作业指导书适用于套管（含纯瓷型、充油型、油纸电容型、胶纸电容型、复合外套干式电容型、固体绝缘套管）绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。

该试验的目的是判定套管的绝缘状况，能否投入使用或继续使用。

制定本作业指导书的目的是规范绝缘试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

被试设备所涉及的绝缘油的试验不在本作业指导书范围内，请参阅相应作业指导书。

3安全措施a)为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

b)在进行tgδ及电容测量时，应注意高压测试线对地绝缘问题。

c)在进行交流耐压试验和局部放电测试等高压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方继续试验。

4试验项目及程序4.1套管绝缘试验包括以下试验项目a)绝缘电阻测量；b)主绝缘及电容型套管末屏对地的tgδ及电容量测量；c）110kV及以上电容型套管的局部放电测试；d)交流耐压试验。

4.2试验程序，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。

「，应在绝缘电阻测量之后再进行介质损耗及电容量测量，这两项试验数据正常的情况下方可进行试验电压较高的局部放电测试和交流耐压试验；5试验方法及主要设备要求5.1绝缘电阻测量主绝缘的绝缘电阻，电容型套管末屏对的绝缘电阻。

a)主绝缘的绝缘电阻：110kV以下电压等级的套管一般不低于5000MΩ，110kV及以上电压等级的套管一般不低于10000MΩ。

b)末屏对地的绝缘电阻：应不低于1000 MΩ。

试验时应记录环境湿度。

某些情况下测量时需要将外绝缘的几个伞裙进行清洁，或将外绝缘泄漏采取屏蔽措施。

5.2主绝缘及电容型套管末屏对地的tgδ及电容测量电容/介质损耗电桥（或自动测量仪）及标准电容器、升压装置（有的自动介损测量仪内置10kV标准电容器和升压装置）；现场用测量仪应选择具有较好搞干扰能力的型号，并采用倒相、移相等抗干扰措施。

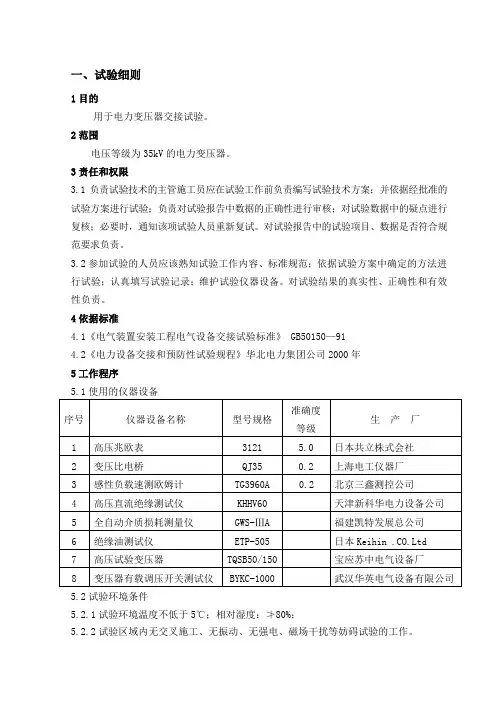

一、试验细则1目的用于电力变压器交接试验。

2范围电压等级为35kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电气装置安装工程电气设备交接试验标准》 GB50150—914.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1制定试验技术方案，进行技术交底。

5.3.2布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组连同套管的直流电阻 1)测量应在各分接头所有位置上进行；2)对1600kVA 及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；三相电阻不平衡率计算：3)直阻测量方法a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

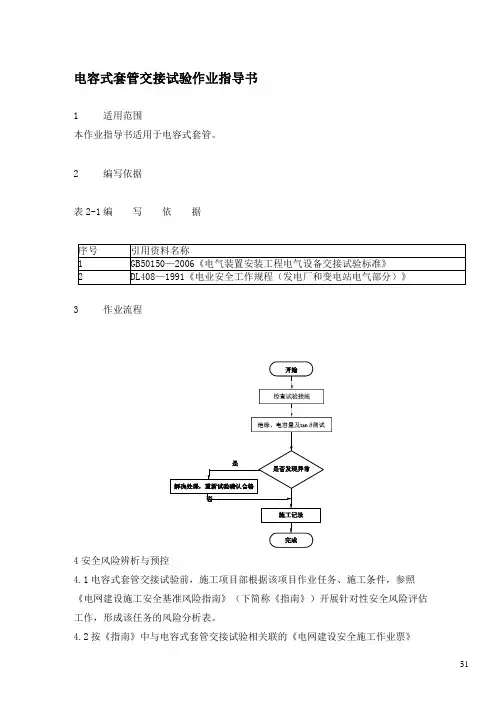

电容式套管交接试验作业指导书1 适用范围本作业指导书适用于电容式套管。

2 编写依据表2-1 编写依据3 作业流程4安全风险辨析与预控4.1电容式套管交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与电容式套管交接试验相关联的《电网建设安全施工作业票》（编码：BDYCSY-ZW-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1作业任务安全基准风险指南5 作业准备5.1 人员配备表5-1 作业人员配备5.2 工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置6作业方法6.1将套管法兰和支架牢靠接地。

6.2套管的绝缘电阻测量。

用2500V绝缘电阻表分别测量导电芯对末屏和小末屏对法兰（地）的绝缘电阻。

6.3套管的介质损耗角正切和电容值测量。

用介质损耗测量仪分别测量套管的导电芯对小套管、小套管对法兰介质损耗角正切和电容值；用正接法测量导电芯对小套管介质损耗角正切和电容值；用反接法测量末屏对法兰（地）介质损耗角正切和电容值。

测量时要记录试验结果和环境温度、湿度。

7质量控制措施及检验标准7.1质量控制措施7.1.1试验过程中必须把绝缘子清理干净。

7.1.2试验设备金属外壳必须安全可靠接地。

7.1.3 试验接线必须正确，高压引线尽可能短，并与试品连接牢固，高压线与屏蔽线、接地线不能彼此交叉。

7.1.466kV及以上的电容型套管，应测量“抽压小套管”对法兰或“测量小套管”对法兰的绝缘电阻。

电气设备交接试验标准作业指导书1、引言1）为了提高发电厂和变电所屋内外配电装置的安装质量，防止人身事故和设备事故的发生，确保投产后的安全可靠地运行，制定本作业指导书。

2）本作业指导书适用于新建（扩建、技改）的发电厂、变电所屋内外配电装置的安装。

3）编制依据1）《电力建设安全工作规程》。

2）《高压电气设备交接和预防性试验规程》。

3）《高电压试验技术》。

2、绝缘电阻及吸收比的测定：1）注意事项：摇表转速应保持在120转/分，并开始记录时间在“15”和“60”时的绝缘电阻值，试验完毕必须将被试验物充分放电至少1-2分钟。

2）试验标准：发电机吸收比大于1.3为合格标准。

发电机、变压器、电动机等绝缘电阻不小于0.5MΩ，为合格标准。

3）直流电阻的测定：发电机、变压器、电动机等相互差别不应超过2%。

4）直流耐压试验，交流耐压试验。

a）注意事项：逐步操作升压，升压至每点停一分钟，最后一点直流耐压发电机为一分钟，电缆为五分钟，每次试验完毕后必须将被试物经电阻对地放电，当放电棒看不出火花后，带绝缘手套接上接地线。

交流耐压时需在高压侧接入标准表，耐压时间为一分钟。

b）试验标准：发电机交接试验，直流耐压2Ve、2.5Ve、3Ve时间为一分钟。

变压器直流试验6-35kv交联聚乙稀电力电缆直流耐压4Ve时间为10分钟。

发电机交接试验，交流耐压为1.3Ve。

电动机交接时：变压器交接时：5）介质损耗角正切值测定：a）套管：油开关，对于6.3kv及以下电容式tgδ为1.5。

油浸式电容式tgδ为0.7，浇铸绝缘电容式为1.0，浇铸绝缘非电容式为2.0。

b）变压器被测绕组的tgδ值不应大于产品出厂试验值的130%6）绝缘油电气强度试验a）使用于15kv及以下者，不应低于25kvb）使用于20-35kv者，不应低于35kvc）使用于60-220kv者，不应低于40kv7）安全事项：a）进入施工现场的人员必须佩带安全帽, 严禁穿脱鞋、凉鞋、高跟鞋及带钉的鞋，严禁酒后进入施工现场。
