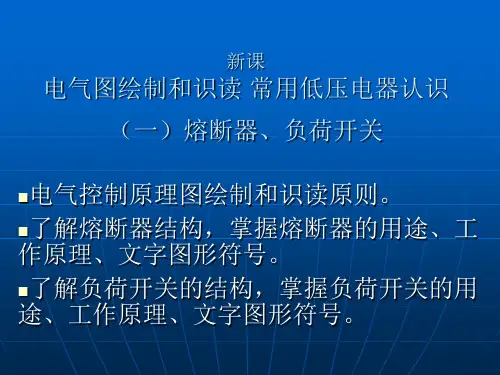

电气图绘制和识读 常用低压电器认识(一)熔断器、刀开关

图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大 于所有负载额定电流的开关。对于电动机的控制， 可选用额定电流大于 电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用 电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体 均不带电，以保证更换熔体时的安全。（上进下出）
第1章 常用低压电器
4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关 带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关 万能转换开关
可逆转换开关
各种类型按钮 按钮
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。 熔管是一个瓷管，内装熔体和灭弧介质石英砂， 熔体的两端焊在熔管 两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结 构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压 过高，则磁路趋于饱和，线圈电流将显著增大， 线圈有被烧坏的危险； 电压过低，则吸不牢衔铁，触头跳动， 不但影响电路正常工作，而且线 圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或 过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开， 机械地拉长

电机的正反转控制—双重互锁
机械互锁
FR
SB1
SBF
KMR KMF SBR
ABC QS
KMF
KMF KMR
FU
KMF
FR
M 3~
KMR
KMR
电器互锁
机械互锁（复合按钮） 双保险
电器互锁（互锁触头）
A BC
8.2.3 行程控制
QS FU KMF
B
A
KMR
FR
M 3~
逆程
正程
行程控制实质为电机的 正反转控制，只是在行程 的终端要加限位开关。
热继电器的符号
发热元件
FR
串联在主电路中
常闭触头
FR
串联在控制电路中
§8.2 基本控制环节
电机起动、停车（点动、连续运行、多地点 控制、顺序控制等）
电机正反转控制 行程控制 时间控制 速度控制
……
8.2.1 异步机的直接起动
A BC
一、点动控制
QS
C'
控
制
FU
KM
电
SB
路
KM
B'
主 电 路
开关电器
一、刀开关
1.开关板用刀开关（不带熔断器式刀开关） ❖ 作用：不频繁地手动接通、断开电路和隔离电源用。 ❖ 结构图和符号 ：
QS
开关电器
一、刀开关
2.带熔断器式刀开关——用作电源开关、隔离开关 和应急开关，并作电路保护用。
刀 闸 开 关
开关电器
一、刀开关
3.负荷开关 (1)
❖ 用途：作不频繁带负荷操作和短路保护用。
KA FR
KM
控制 关系
SB SB：点动 SB2：连续运行

组合开关：也是一种刀开关，不过他的刀片是旋转式的，动触头和静触头安装 在封闭的绝缘件内，采用叠装式结构，层数由动触头数目确定。动触头安装在 操纵手柄的转轴上随转轴旋转而改变各对触头的通断状态。
封闭式负荷开关（铁壳开关）
封闭式负荷开关：俗称铁壳开关。一般在电力排灌、电热器、 电气照明线路的配电设备中，作为手动不频繁的接通与分断 负荷电路用。其中容量较小（额定电流在60以下的）者可用 作交流异步电动机非频繁全压启动的控制开关。铁壳开关主 要有触头和灭弧系统、熔体及操作机构组成并将其装于一铁 壳内。其操作机构有两个特点：一是采用储能合闸方式，即 采用一根弹簧执行合闸和分闸功能，使开关的闭合和分断速 度与操作速度无关。二是设有联锁装置，保证开关合闸后不 能打开箱盖而在箱盖打开后不能再合开关。
HH □ □/ □
第二节 熔断器
一 熔断器（fuse-link）的用途和结构：
熔断器是当电流超过规定值一定时间后，以它本身产生的 热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执 行于一体的最简单且性能优异的保护电器，在低压配电线路中作 短路和过载保护用。由于熔断器对过载反应不灵敏，所以不宜用 于过载保护，主要用于短路保护。
其它分类形式：

按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的保险
丝就是平常说的保险丝（也叫限流保险丝）。用于过热保护的保险丝一般被称
为“温度保险丝”。温度保险丝又分为低熔点合金形与感温触发形还有记忆合
金形等等（温度保险丝是防止发热电器或易发热电器温度过高而进行保护的，
例如：电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等；它响应于用电
电器温升的升高，不会理会电路的工作电流大小。其工作原理不同于“限流保

HH
极数 额定电流 设计序号 封闭式负荷开关
常用的HH3和HH4系列封闭式负荷开关
第一章 常用低压电器
3.组合开关
组合开关又名转换开关,实质上也是一种刀开关， 只不过一般刀开关的操作手柄是在垂直于其安装 面的平面内向上或向下转动
(1)外形结构
(2)型号含义
HZ
QS
极数
类型
额定电流
设计序号
组合开关
一章 常用低压电器
FR
设计序号
热
继电器
第一章 常用低压电器
二、时间继电器
时间继电器也称为延时继电器，它在电气控制系统中起着 延时控制的作用。 1.时间继电器的工作方式
按延时方式来分类 通电延时型 断电延时型
2.时间继电器的外形结构
KT
KT
KT KT KT
第一章 常用低压电器
三、中间继电器
中间继电器的主要作用是起中间转换作用，它是将一个信号 变成多个信号的继电器，其输入信号为线圈的通、断电，输 出信号是触点的断开和闭合。 1.外形结构 2.型号含义
第一章 常用低压电器
1.5 继电器
继电器是一种根据电气量电压和电流或非电气量温度、转速、时间等， 变化而接通或断开控制电路的自动切换电器。
一、热继电器
用途：电动机在运行中常会遇到过载情况，但只要过载不严重，绕组
不超过允许温升，这种过载是允许的。
1.外形和符号
2.型号含义
FR
JR
D
带断相保护
极数
额定电流
二、常用的低压控制电器
接触器：
交流接触器和直流接触器
一般继电器： 电磁式继电器、时间继电器
电磁式继电器：电压继电器、电流继电器
