实训三 常用低压电器的认识训练

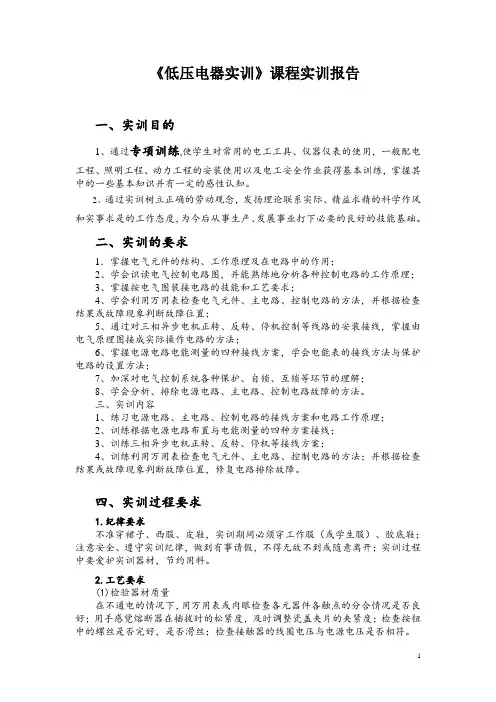

《低压电器实训》课程实训报告一、实训目的1、通过专项训练,使学生对常用的电工工具、仪器仪表的使用，一般配电工程、照明工程、动力工程的安装使用以及电工安全作业获得基本训练，掌握其中的一些基本知识并有一定的感性认知。

2、通过实训树立正确的劳动观念，发扬理论联系实际、精益求精的科学作风和实事求是的工作态度，为今后从事生产、发展事业打下必要的良好的技能基础。

二、实训的要求1．掌握电气元件的结构、工作原理及在电路中的作用；2、学会识读电气控制电路图，并能熟练地分析各种控制电路的工作原理；3、掌握按电气图装接电路的技能和工艺要求；4、学会利用万用表检查电气元件、主电路、控制电路的方法，并根据检查结果或故障现象判断故障位置；5、通过对三相异步电机正转、反转、停机控制等线路的安装接线，掌握由电气原理图接成实际操作电路的方法；6、掌握电源电路电能测量的四种接线方案，学会电能表的接线方法与保护电路的设置方法；7、加深对电气控制系统各种保护、自锁、互锁等环节的理解；8、学会分析、排除电源电路、主电路、控制电路故障的方法。

三、实训内容1、练习电源电路、主电路、控制电路的接线方案和电路工作原理；2、训练根据电源电路布置与电能测量的四种方案接线；3、训练三相异步电机正转、反转、停机等接线方案；4、训练利用万用表检查电气元件、主电路、控制电路的方法；并根据检查结果或故障现象判断故障位置，修复电路排除故障。

四、实训过程要求1.纪律要求不准穿裙子、西服、皮鞋，实训期间必须穿工作服（或学生服）、胶底鞋；注意安全、遵守实训纪律，做到有事请假，不得无故不到或随意离开；实训过程中要爱护实训器材，节约用料。

2.工艺要求(1)检验器材质量在不通电的情况下，用万用表或肉眼检查各元器件各触点的分合情况是否良好；用手感觉熔断器在插拔时的松紧度，及时调整瓷盖夹片的夹紧度；检查按钮中的螺丝是否完好，是否滑丝；检查接触器的线圈电压与电源电压是否相符。

(2)安装电器元件①组合开关、熔断器的受电端子应安装在控制板的外侧；②各元件的安装位置应合理整齐、间距匀称，便于更换；③紧固各元器件时应用力均匀，紧固程度适当。

低压电器简介实训总结（通用8篇）低压电器简介实训总结篇1本工程执行的国家及行业颁发的有关规定、规程、标准。

采用的验收规范是：电力建设施工及验收技术规范，建工篇SDJ69-87。

电气装置安装工程施工及验收规范：GB5025920xx钢筋砼工程施工及验收规范：GB5020420xx。

电力建设施工及验收技术规范（焊接篇）：DL500792。

电力建设施工及验收技术规范（焊接篇）：DL503194。

GB5021291防腐蚀工程施工及验收规范。

一、工程概要介绍本工程是吐鲁番发电厂一期工程继电器室，位于托克逊县以南9公里处夏季室外极端最高温度50℃，冬季室外极端最低温度为-33℃、基本风压W＝1000N/m2。

基础坐落在碎石垫层上，地基承载力标准值fK=500KPa，地震设计裂度7度。

二、工程特点1、本工程位于吐鲁番电厂场区东北角，由继电器室、通讯室、交换机室、仪表室、配电室、继电保护室、空调机室组成为电厂通讯用房。

占地面积：305.25平米，混凝土基础垫层为C10，基础为C20，基础及±0.00米以下外表面刷环氧煤沥青二道，沟道混凝土为C20，垫层为C10，沟道交叉处盖板下设10号槽钢过梁，圈梁构造柱混凝土为C20，梁为C25混凝土，屋面为预制板强度为C20，检查井井壁为C15混凝土，垫层为C10混凝土，基础底标高为：－1.9m。

屋面做法：沥青马蹄脂一道，C20细石混凝土找平30mm厚，1:8膨胀珍珠岩找坡，最薄处150mm厚，C20细石混凝土找平30mm厚，SBS防水卷材。

二、质保资料的核查情况1、水泥：水泥采用吐鲁番东湖水泥厂的P.O32.5，共3批，P.O42.5，共1批，每批水泥进场后，都经过现场检查核对及取样、送检工作，共计4次，见证率、合格率100%。

2、钢筋：钢筋均采用新疆八一钢铁有限责任公司生产的`钢材，材料合格证共8份，都经过现场检查核对及取样、送检工作，见证率、合格率100%。

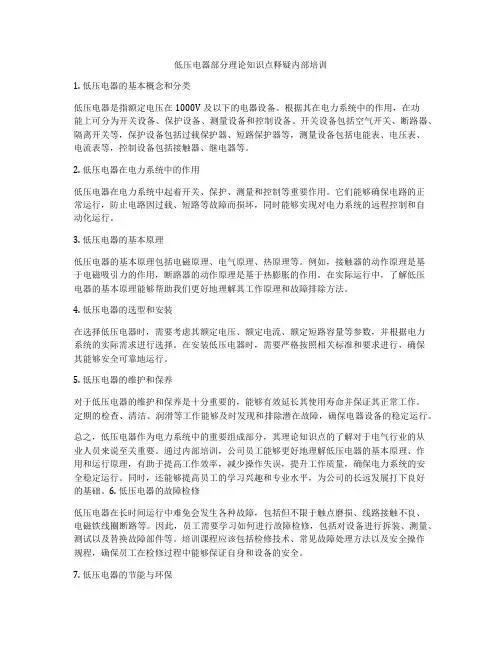

低压电器部分理论知识点释疑内部培训1. 低压电器的基本概念和分类低压电器是指额定电压在1000V及以下的电器设备。

根据其在电力系统中的作用，在功能上可分为开关设备、保护设备、测量设备和控制设备。

开关设备包括空气开关、断路器、隔离开关等，保护设备包括过载保护器、短路保护器等，测量设备包括电能表、电压表、电流表等，控制设备包括接触器、继电器等。

2. 低压电器在电力系统中的作用低压电器在电力系统中起着开关、保护、测量和控制等重要作用。

它们能够确保电路的正常运行，防止电路因过载、短路等故障而损坏，同时能够实现对电力系统的远程控制和自动化运行。

3. 低压电器的基本原理低压电器的基本原理包括电磁原理、电气原理、热原理等。

例如，接触器的动作原理是基于电磁吸引力的作用，断路器的动作原理是基于热膨胀的作用。

在实际运行中，了解低压电器的基本原理能够帮助我们更好地理解其工作原理和故障排除方法。

4. 低压电器的选型和安装在选择低压电器时，需要考虑其额定电压、额定电流、额定短路容量等参数，并根据电力系统的实际需求进行选择。

在安装低压电器时，需要严格按照相关标准和要求进行，确保其能够安全可靠地运行。

5. 低压电器的维护和保养对于低压电器的维护和保养是十分重要的，能够有效延长其使用寿命并保证其正常工作。

定期的检查、清洁、润滑等工作能够及时发现和排除潜在故障，确保电器设备的稳定运行。

总之，低压电器作为电力系统中的重要组成部分，其理论知识点的了解对于电气行业的从业人员来说至关重要。

通过内部培训，公司员工能够更好地理解低压电器的基本原理、作用和运行原理，有助于提高工作效率，减少操作失误，提升工作质量，确保电力系统的安全稳定运行。

同时，还能够提高员工的学习兴趣和专业水平，为公司的长远发展打下良好的基础。

6. 低压电器的故障检修低压电器在长时间运行中难免会发生各种故障，包括但不限于触点磨损、线路接触不良、电磁铁线圈断路等。

因此，员工需要学习如何进行故障检修，包括对设备进行拆装、测量、测试以及替换故障部件等。

低压电器实训总结第一篇：低压电器实训总结低压电器实训总结级班为期半年的电工实习已经结束，我个人认为本次实习是非常有意义的。

我不仅从中学到了很多知识，而且还提高了我的动手能力。

我相信这次实习肯定会为我以后的学习、工作奠定坚实的基础。

本次实习理论结合实践，激发了我浓厚的学习兴趣。

实习第一天老师先给我们介绍了一些基础知识，然后让我们进行创意造型练习，这不但让我们练习了技术，而且培养了我们的创新能力。

当我们拿起电烙铁的那一刻，心情十分激动，因为毕竟是第一次动手。

在这中间，老师还给我们穿插介绍了﹙﹚的一些知识，不仅增加了我们的知识，更激起了我们的兴趣。

后来我们练习的是﹙﹚。

因为是练习，实习让我切身体会到，在资源紧张的今天，我们要从身边的点点滴滴进行节约。

这些实习，我们学会了电子元器件的识别和检测，学会了自己阅读说明书、查看电路图。

在电子元器件的识别和检测过程中，一定要仔细，把不同规格的器件分开并标注以免混淆。

焊接时要注意焊接的顺序：先小后大、先低后高、先耐热后不耐热等。

经过我们紧张的组装、焊接、调试通过这次实训，我学到了很多知识、经验和教训。

不论做什么事情，都要先对它产生兴趣，要全身心的的投入，要认真仔细。

当然在实训过程中不可避免的会遇到很多问题，当我们遇到问题时，我们一定要进行独立思考，认真进行分析，勇于克服困难。

想要说的还有很多，总之，感谢学校能给我们这次锻炼的机会。

第二篇：低压电器实训体会.低压电器实训体会关键字：实习报告一.实习时间：12.6-12.20 二.指导老师：张老师、夏老师三.实习学生：孟凡明四.实习目的：通过两个星期的实习，使我对电路连接与检查及电路板的焊接有一定的感性和理性认识，打好了日后学习电工电子课与传感器课的入门基础。

同时实习使我获得了各种电路的接法和对电路焊接的技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。

最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。

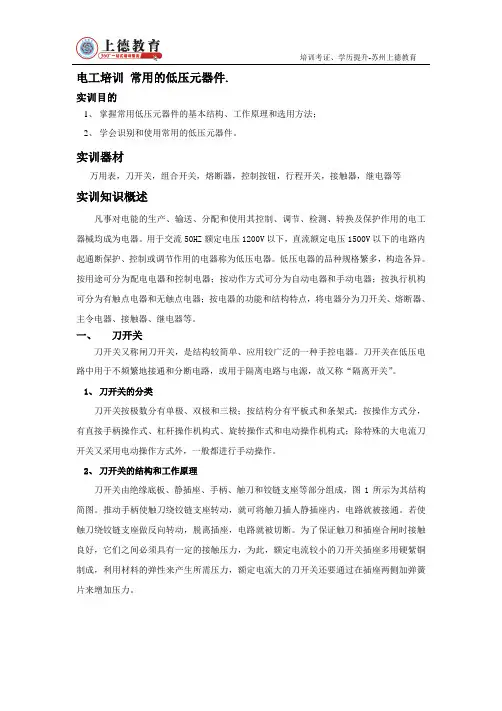

电工培训常用的低压元器件.实训目的1、掌握常用低压元器件的基本结构、工作原理和选用方法；2、学会识别和使用常用的低压元器件。

实训器材万用表，刀开关，组合开关，熔断器，控制按钮，行程开关，接触器，继电器等实训知识概述凡事对电能的生产、输送、分配和使用其控制、调节、检测、转换及保护作用的电工器械均成为电器。

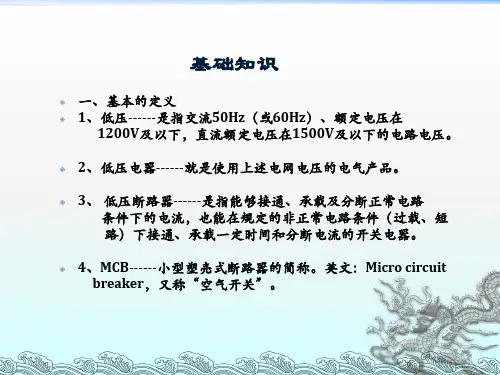

用于交流50HZ额定电压1200V以下，直流额定电压1500V以下的电路内起通断保护、控制或调节作用的电器称为低压电器。

低压电器的品种规格繁多，构造各异。

按用途可分为配电电器和控制电器；按动作方式可分为自动电器和手动电器；按执行机构可分为有触点电器和无触点电器；按电器的功能和结构特点，将电器分为刀开关、熔断器、主令电器、接触器、继电器等。

一、刀开关刀开关又称闸刀开关，是结构较简单、应用较广泛的一种手控电器。

刀开关在低压电路中用于不频繁地接通和分断电路，或用于隔离电路与电源，故又称“隔离开关”。

1、刀开关的分类刀开关按极数分有单极、双极和三极；按结构分有平板式和条架式；按操作方式分，有直接手柄操作式、杠杆操作机构式、旋转操作式和电动操作机构式；除特殊的大电流刀开关又采用电动操作方式外，一般都进行手动操作。

2、刀开关的结构和工作原理刀开关由绝缘底板、静插座、手柄、触刀和铰链支座等部分组成，图1所示为其结构简图。

推动手柄使触刀绕铰链支座转动，就可将触刀插人静插座内，电路就被接通。

若使触刀绕铰链支座做反向转动，脱离插座，电路就被切断。

为了保证触刀和插座合闸时接触良好，它们之间必须具有一定的接触压力，为此，额定电流较小的刀开关插座多用硬紫铜制成，利用材料的弹性来产生所需压力，额定电流大的刀开关还要通过在插座两侧加弹簧片来增加压力。

图1 刀开关的结构简图1-电源进线座 2-动触头 3-熔丝 4-负载线 5-负载接线座 6-瓷底座 7-静触头 8-胶木片刀开关在分断有负载的电路时，其触刀与插座之间会产生电弧。

为此采用速断刀刃的结构，使触刀迅速拉开，加快分断速度，保护触刀不致被电弧所灼伤。

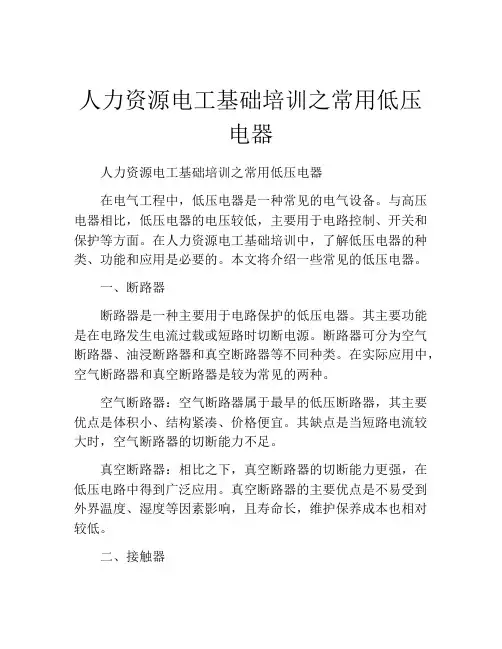

人力资源电工基础培训之常用低压电器人力资源电工基础培训之常用低压电器在电气工程中，低压电器是一种常见的电气设备。

与高压电器相比，低压电器的电压较低，主要用于电路控制、开关和保护等方面。

在人力资源电工基础培训中，了解低压电器的种类、功能和应用是必要的。

本文将介绍一些常见的低压电器。

一、断路器断路器是一种主要用于电路保护的低压电器。

其主要功能是在电路发生电流过载或短路时切断电源。

断路器可分为空气断路器、油浸断路器和真空断路器等不同种类。

在实际应用中，空气断路器和真空断路器是较为常见的两种。

空气断路器：空气断路器属于最早的低压断路器，其主要优点是体积小、结构紧凑、价格便宜。

其缺点是当短路电流较大时，空气断路器的切断能力不足。

真空断路器：相比之下，真空断路器的切断能力更强，在低压电路中得到广泛应用。

真空断路器的主要优点是不易受到外界温度、湿度等因素影响，且寿命长，维护保养成本也相对较低。

二、接触器接触器是一种主要用于电路控制的低压电器。

其主要功能是通过开合接点来控制电路的通断，以实现电动机启动、停止、正反转等功能。

接触器的接点主要由银合金或钢等材料制成，具有最佳的导电性和耐磨性。

接触器按控制功率可分为小功率接触器和大功率接触器。

小功率接触器常用于控制电磁阀、零位开关、报警装置等，而大功率接触器则常用于启动控制电动机等。

三、熔断器熔断器是一种低压电流保护器，其主要功能是在电路发生过载或短路时自行断开。

熔断器内装有熔化点较低的金属丝或导体，一旦电流超过了其额定值，这些导体就会熔断，切断电路，从而起到保护设备的作用。

熔断器按分断类型可分为快速熔断器和缓慢熔断器。

快速熔断器适用于电子电路和精密设备，而缓慢熔断器则适用于电器设备启动时瞬间电流大的情况。

四、电容器电容器是一种存贮电荷的元件，可用于补偿电源电压、消磁、启动电动机等不同应用场合。

电容器根据使用范围不同，可分为交流电容器和直流电容器，根据结构特点可分为膜式电容器、铝电解电容器等不同种类。

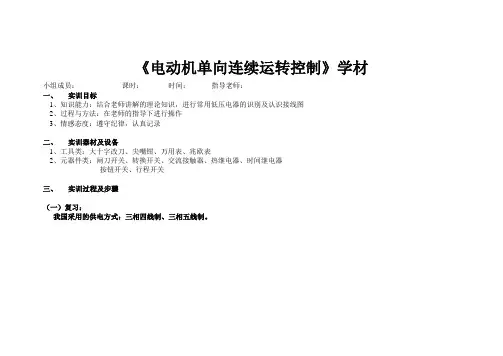

《电动机单向连续运转控制》学材
小组成员：课时：时间：指导老师：
一、实训目标
1、知识能力：结合老师讲解的理论知识，进行常用低压电器的识别及认识接线图
2、过程与方法：在老师的指导下进行操作
3、情感态度：遵守纪律，认真记录
二、实训器材及设备
1、工具类：大十字改刀、尖嘴钳、万用表、兆欧表
2、元器件类：闸刀开关、转换开关、交流接触器、热继电器、时间继电器
按钮开关、行程开关
三、实训过程及步骤
（一）复习：
我国采用的供电方式：三相四线制、三相五线制。

三相四线制：三根火线一根零线三相五线制：三根火线一根零线+ 一根地线
其中L1、L2、L3是三根火线，通常称作U、V、W，分别用黄、绿、红表示。

在我国，低压供电系统为三相四线制，规定相电压为220V，线电压为380V，电源频率为50Hz。

（1）相电压（单相）――火线与中线之间的电压称为电源的相电压220V；
（2）线电压（两相）――火线与火线之间的电压称为电源的线电压380V。

（二）新课：
名称实物图电路符号接线标注检测方法
星型Y：一、用兆欧表：
将电动机的六个接线桩全部断开：
1、测相间绝缘电阻
L接U相，E接V相
L接V相，E接W相
L接W相，E接U相
三次测出的值都不能为零，在1兆欧以上，否
五、
六、实训总结
七、实训得分
八、教师评价：。

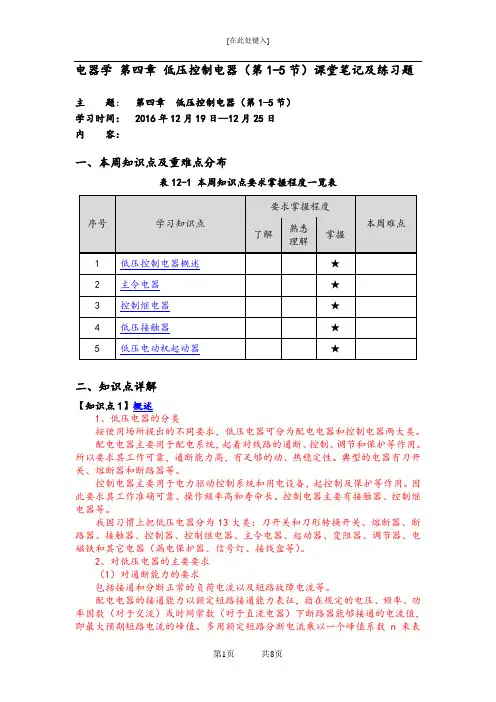

电器学第四章低压控制电器（第1-5节）课堂笔记及练习题主题：第四章低压控制电器（第1-5节）学习时间： 2016年12月19日--12月25日内容：一、本周知识点及重难点分布表12-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】概述1、低压电器的分类按使用场所提出的不同要求，低压电器可分为配电电器和控制电器两大类。

配电电器主要用于配电系统，起着对线路的通断、控制、调节和保护等作用。

所以要求其工作可靠，通断能力高，有足够的动、热稳定性。

典型的电器有刀开关、熔断器和断路器等。

控制电器主要用于电力驱动控制系统和用电设备，起控制及保护等作用。

因此要求其工作准确可靠、操作频率高和寿命长。

控制电器主要有接触器、控制继电器等。

我国习惯上把低压电器分为13大类：刀开关和刀形转换开关、熔断器、断路器、接触器、控制器、控制继电器、主令电器、起动器、变阻器、调节器、电磁铁和其它电器（漏电保护器、信号灯、接线盒等）。

2、对低压电器的主要要求（1）对通断能力的要求包括接通和分断正常的负荷电流以及短路故障电流等。

配电电器的接通能力以额定短路接通能力表征，指在规定的电压、频率、功率因数（对于交流）或时间常数（对于直流电器）下断路器能够接通的电流值，即最大预期短路电流的峰值。

多用额定短路分断电流乘以一个峰值系数n来表示。

额定短路分断能力指在规定电压、频率及一定功率因数（或时间常数）下断路器能分断的短路电流。

对于交流电器，以短路电流的周期分量有效值表示。

功率因数（或时间常数）、系统容量和短路点位置等的不同对电器的接通和分断能力要求也不相同。

另外对于电阻性负载和电感性负载对控制电器的要求也不相同。

电阻性负载的起动电流与工作电流基本相同。

电感性负载存在起动电流大的问题，所以对于起动时以及堵转状态下分断电机，对控制电器有较高的要求。

（2）对动、热稳定性的要求对于电器本身要求有一定的动、热稳定性。

电器的动稳定性是指它承受短路冲击电流所产生电动力的作用而不致损坏的能力。

低压电器简介实训总结低压电器简介实训总结（精选21篇）总结是在某一时期、某一项目或某些工作告一段落或者全部完成后进行回顾检查、分析评价，从而得出教训和一些规律性认识的一种书面材料，它可以有效锻炼我们的语言组织能力，让我们好好写一份总结吧。

总结你想好怎么写了吗？以下是小编收集整理的低压电器简介实训总结，欢迎大家借鉴与参考，希望对大家有所帮助。

低压电器简介实训总结篇120xx年10月31日，在工厂的组织下，我参加了特种设备电梯职业资格证换证培训。

此次培训，使我的电梯技能得到提升，同时，通过此次作业培训，我也清醒的认识到自己还在技能是存在一定的不足，但我坚信通过不断地学习、不断地努力，我的`工作技能、业务水平可以得到不断提高。

首先，我想谈谈此次资格换证培训的内容，本次培训主要针对特种设备操作电梯司机的资格考试培训，老师通过理论和实际操作教学，使我们更加深入了解电梯操作以及要求等方面的知识。

在这次培训中，我系统地学习了电梯设备设施安装及维修、电梯设备使用安全工作规程、电梯电器线路安装维护等专业技术。

此次电工作业培训，使我的专业知识得到了全面的完整完善，职业技能得到了有效的提高，为我今后的工作打下了坚实的理论基础。

总之，这次培训使我受益匪浅。

同时，通过此次培训，我还深刻的认识到自己在电梯操作方面的不足。

由于缺乏实际操作的经验，我的许多理论知识只是属于纸上谈兵的阶段。

不过，在今后的工作中我将继续努力学习、刻苦钻研电梯电气安装、运行维护等方面的业务知识，不断提高自己的业务水平，以弥补我的不足之处，提高自己操作电梯的能力，为我厂实施精细化，打造一流企业，做出自己的贡献。

低压电器简介实训总结篇2具有良好的职业素质和较高的职业技能是构成二十一世纪，面向现代化企业生产、管理一线的高素质技术人员的两个基本要素。

职业素质的提高与职业技能的掌握都具有养成教育的特征，应该贯穿到教育的整个过程。

电子工艺实训是根据电子信息类高级人才所需的能力结构而规划的，是技术基础能力的训练，也就是为了培养学生基础能力而开设的。
