6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、低压隔离开关我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。
高压开关电器中使用最多的一种电器,在电路中起隔离作用,它本身的工作原理及结构比较简单。
低压电气设备进行维修时,需要切断电源,使维修部分与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器,只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。
隔离开关的主要特点1、是无灭弧能力,只能在没有负荷电流的情况下分、合电路;2、一般送电操作时:先合隔离开关,后合断路器或负荷类开关;3、断电操作时:先断开断路器或负荷类开关,后断开隔离开关。
隔离开关的功能作用1、用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点;2、隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式;3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍;额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用,以保证维修时人员的安全,一般只能切断线路的空载电流,不能切断负荷电流和短路电流;2、负荷开关也起隔离作用,并且能切断负荷电流;3、断路器能切断负荷电流和短路(故障)电流,故障时能够自动跳闸。
另外,某些型号的断路器也具有隔离功能,可以作为隔离电气使用。
2、断路器断路器是能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
常用低压电器的认识与使用”实践报告下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

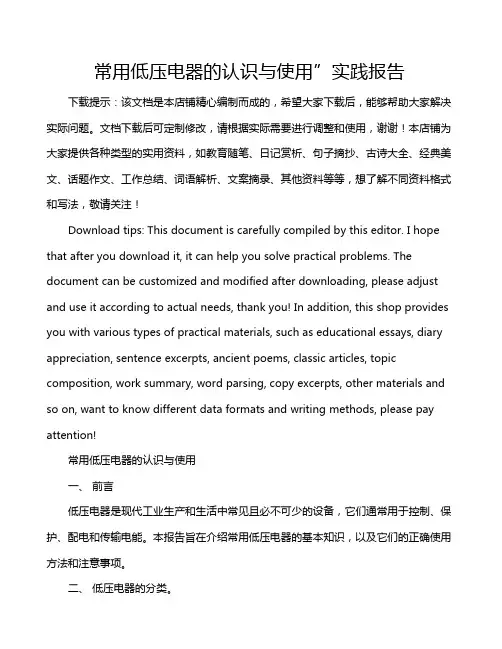

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!常用低压电器的认识与使用一、前言低压电器是现代工业生产和生活中常见且必不可少的设备,它们通常用于控制、保护、配电和传输电能。

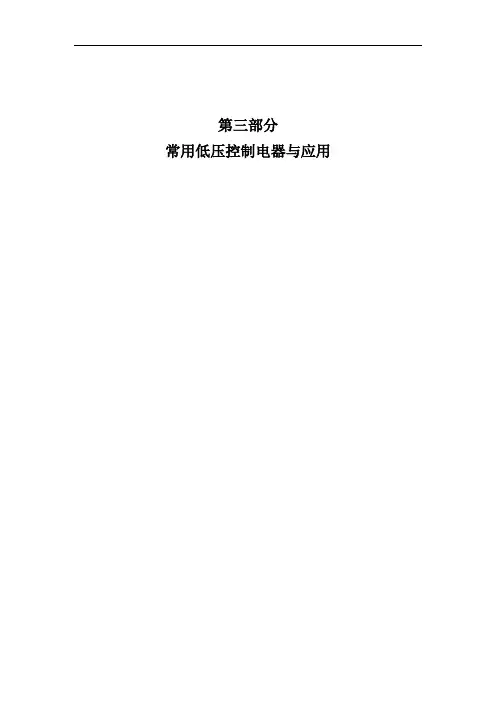

第三部分常用低压控制电器与应用第1章低压电器的分类的用途电器是根据外界特定的信号和要求,自动或手动接通和断开电路,断续或连续地改变电路参数,实现对电路或非电对象的切换、控制、保护、检测和调节用的电器设备。
按我国现行标准规定,低压电器通常是指工作在交流1200V或直流1500V以下的电器。
低压电器是品种繁多,用途也极其广泛,无论是工矿企业、农林牧副渔和交通运输业,还是国防军事设施方面都需要应用各种低压电器。
举例来说,一个年产30万吨合成氨的工厂,所使用的低压电器就有数百个品种规格,数千件产品,而一套1700mm连轧机的电气设备中则需要上千个品种规格、几万件到十几万件低压电器元件。
由此可见,低压电器确是量大面广的产品。
习惯上,按照电器与使用系统之间的关系,可以把低压电器分成:(1)电力网系统用的配电电器。
属于这一类的主要有低压断路器(自动开关)、熔断器和负荷开关等。
对边类电器的主要技术要求是通断电流能力强,保护性能好,抗电动力和热的耐受性(即动稳定和热稳定)好以及操作时过电压低。
(2)电力拖动及自动控制系统用的控制电器。
属于这一类的主要有接触器、起动器和各种控制继电器。
对这类电器的主要技术要求是有相应的转换能力,操作频率高,电寿命和相械寿命长。
低压电器的分类及用途见表3.1.1。
表3.1.1低压电器的分类及用途第2章熔断器熔断器是当电流超过限定时借熔体熔化来分断电路的一种用于过载和短路保护的电器。
熔体富于“自我牺牲精神”,当电网或用电设备发生过载或短路时,它能自身熔化分断电路;避免由于过电流的热效应及电动力引起对电网和用电设备的损坏,并防止事故蔓延。
熔断器的最大特点是结构简单、体积小、重量轻、使用维护方便、价格低廉,具有很大的经济意义,又由于它的可靠性高,故无论在强电系统或弱电系统中都获得了广泛应用。
2.1 熔断器的结构和原理熔断器主要由熔断体(简称熔体,有的溶体装在具有灭弧作用的绝缘管中)、触头插座和绝缘底板组成。
常用低压电器及电气控制电路电子教案第一章:概述1.1 教学目标了解低压电器的定义和分类掌握低压电器的基本工作原理和功能熟悉低压电器在电气控制系统中的应用1.2 教学内容低压电器的定义和分类低压电器的基本工作原理低压电器的主要功能低压电器在电气控制系统中的应用1.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解低压电器的工作原理和功能引导学生进行思考和讨论,提高学生对低压电器在实际应用中的认识1.4 教学评估通过课堂讲解和案例分析,评估学生对低压电器的定义和分类的理解程度通过课后作业和小组讨论,评估学生对低压电器的工作原理和功能的掌握情况通过实际操作和模拟实验,评估学生对低压电器在电气控制系统中的应用能力第二章:低压断路器2.1 教学目标了解低压断路器的定义和分类掌握低压断路器的工作原理和功能熟悉低压断路器在电气控制系统中的应用2.2 教学内容低压断路器的定义和分类低压断路器的工作原理低压断路器的主要功能低压断路器在电气控制系统中的应用2.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解低压断路器的工作原理和功能引导学生进行思考和讨论,提高学生对低压断路器在实际应用中的认识2.4 教学评估通过课堂讲解和案例分析,评估学生对低压断路器的定义和分类的理解程度通过课后作业和小组讨论,评估学生对低压断路器的工作原理和功能的掌握情况通过实际操作和模拟实验,评估学生对低压断路器在电气控制系统中的应用能力第三章:接触器3.1 教学目标了解接触器的定义和分类掌握接触器的工作原理和功能熟悉接触器在电气控制系统中的应用3.2 教学内容接触器的定义和分类接触器的工作原理接触器的主要功能接触器在电气控制系统中的应用3.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解接触器的工作原理和功能引导学生进行思考和讨论,提高学生对接触器在实际应用中的认识3.4 教学评估通过课堂讲解和案例分析,评估学生对接触器的定义和分类的理解程度通过课后作业和小组讨论,评估学生对接触器的工作原理和功能的掌握情况通过实际操作和模拟实验,评估学生对接触器在电气控制系统中的应用能力第四章:继电器4.1 教学目标了解继电器的定义和分类掌握继电器的工作原理和功能熟悉继电器在电气控制系统中的应用4.2 教学内容继电器的定义和分类继电器的工作原理继电器的主要功能继电器在电气控制系统中的应用4.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解继电器的工作原理和功能引导学生进行思考和讨论,提高学生对继电器在实际应用中的认识4.4 教学评估通过课堂讲解和案例分析,评估学生对继电器的定义和分类的理解程度通过课后作业和小组讨论,评估学生对继电器的工作原理和功能的掌握情况通过实际操作和模拟实验,评估学生对继电器在电气控制系统中的应用能力第五章:电气控制电路基础5.1 教学目标了解电气控制电路的定义和分类掌握电气控制电路的基本组成和原理熟悉电气控制电路的设计方法和步骤5.2 教学内容电气控制电路的定义和分类电气控制电路的基本组成电气控制电路的基本原理电气控制电路的设计方法和步骤5.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解电气控制第六章:电气控制电路分析6.1 教学目标学会分析电气控制电路的方法和步骤能够识别和理解电气控制电路中的各种控制环节掌握典型电气控制电路的分析技巧6.2 教学内容电气控制电路分析的方法和步骤电气控制电路中的常见控制环节典型电气控制电路分析案例6.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解电气控制电路的运行原理引导学生进行思考和讨论,提高学生对电气控制电路分析的掌握能力6.4 教学评估通过课堂讲解和案例分析,评估学生对电气控制电路分析的方法和步骤的理解程度通过课后作业和小组讨论,评估学生对电气控制电路中常见控制环节的识别和理解能力通过实际操作和模拟实验,评估学生对典型电气控制电路分析的技巧掌握情况第七章:电气控制电路设计7.1 教学目标掌握电气控制电路设计的方法和步骤熟悉电气控制电路设计中的注意事项能够独立完成简单电气控制电路的设计电气控制电路设计的方法和步骤电气控制电路设计中的注意事项电气控制电路设计案例分析7.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解电气控制电路设计的原理和过程引导学生进行思考和讨论,提高学生对电气控制电路设计的掌握能力7.4 教学评估通过课堂讲解和案例分析,评估学生对电气控制电路设计的方法和步骤的理解程度通过课后作业和小组讨论,评估学生对电气控制电路设计中注意事项的熟悉程度通过实际操作和模拟实验,评估学生对电气控制电路设计的实际应用能力第八章:电气控制电路的调试与维护8.1 教学目标学会电气控制电路调试的方法和步骤能够对电气控制电路进行故障诊断和排除熟悉电气控制电路的维护保养知识8.2 教学内容电气控制电路调试的方法和步骤电气控制电路故障诊断与排除技巧电气控制电路的维护保养知识采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解电气控制电路调试和维护的方法引导学生进行思考和讨论,提高学生对电气控制电路故障诊断和排除的掌握能力8.4 教学评估通过课堂讲解和案例分析,评估学生对电气控制电路调试方法和步骤的理解程度通过课后作业和小组讨论,评估学生对电气控制电路故障诊断与排除技巧的熟悉程度通过实际操作和模拟实验,评估学生对电气控制电路维护保养的实际应用能力第九章:电气控制电路在自动化生产线中的应用9.1 教学目标了解自动化生产线的组成和原理掌握电气控制电路在自动化生产线中的应用熟悉电气控制电路在自动化生产线中的设计方法和步骤9.2 教学内容自动化生产线的组成和原理电气控制电路在自动化生产线中的应用电气控制电路在自动化生产线中的设计方法和步骤9.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解电气控制电路在自动化生产线中的应用引导学生进行思考和讨论,提高学生对电气控制电路在自动化生产线中设计的掌握能力9.4 教学评估通过课堂讲解和案例分析,评估学生对自动化生产线的组成和原理的理解程度通过课后作业和小组讨论,评估学生对电气控制电路在自动化生产线中的应用的熟悉程度通过实际操作和模拟实验,评估学生对电气控制电路在自动化生产线中设计的实际应用能力第十章:电气控制电路的发展趋势10.1 教学目标了解电气控制电路的发展历程掌握电气控制电路的最新发展趋势能够预测电气控制电路未来的发展方向10.2 教学内容电气控制电路的发展历程电气控制电路的最新发展趋势电气控制电路未来的发展方向10.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示,帮助学生直观理解电气控制电路的最新发展趋势引导学生进行思考和讨论,提高学生对电气控制电路未来发展重点解析1. 低压电器的定义、分类、工作原理、功能及其在电气控制系统中的应用。
