防撞护栏首件工程总结

护栏首件工程监理总结

为更好加强对工程施工质量的管理,确保本工程优质、高效的建成,并根据宁宿徐高速公路工程建设指挥部关于对各分项工程实施首件工程认可制的精神要求,xx标项目部选用K24+214.6十老路分离式立交右幅外侧作为首件护栏工程。该护栏于20xx年12月13日开始钢筋加工及安装，12月18日砼浇注结束。具体监理总结如下；

一、工程概况

xx路分离式立交桥中心桩号K24+214.6，上跨越主线交角为83.3°，桥梁全宽12.0米，桥面净宽11.0米，斜桥正做。采用20+2*25+20米预应力混凝土现浇连续箱梁桥。桥梁总长为96.16米。桥梁外侧设置组合式防撞护栏,护栏底宽0.5m。

二、现场主要监理人员

1、 结构监理工程师1名，结构监理员1名

主要负责护栏模板、钢筋、砼各道工序的现场监理工作。

2、 试验监理工程师1名

主要负责进场原材料抽检试验、砼拌和前集料含水量试验、砼施工配合比、砼坍落度、砼试块抽检的现场监理工作。

三、监理程序流程

1、原材料抽检试验

护栏所用碎石来自xx本地、黄沙来自安徽明光、水泥采用xx本地的打石山水泥；钢筋采用沙钢钢材。所有材料经项目部自检及监理抽检合格后方可使用，且必须备料充足。

2、钢筋加工及安装

所用护栏钢筋经项目部自检和监理复核合格后，方可进行护栏钢筋加工及安装。护栏钢筋成型后经过自检，报请结构监理工程师复验。按设计图纸，护栏钢筋的长度、规格、钢筋数量及锈蚀情况，水平筋间距及搭接长度是否满足设计图纸和规范要求。

3、模板

模板经项目部自检合格后报请结构监理工程师复验，主要检查模板的支立是否牢固、线条是否顺直、拼缝是否严密及钢筋的保护层厚度、预埋钢板的尺寸及位置是否准确及模板尺寸是否符合设计图纸要求等项目。

4、砼浇筑

在模板验收合格后，由项目部试验技术员和试验监理工程师经过现场试验测定各种原材料的含水量，根据试验配合比来确定砼施工配合比，再由拌和楼拌制砼，通过砼搅拌车运输砼，主要检查砼的和易性及坍落度，必须严格控制砼坍落度在7~9cm，浇筑时是否分层等项目。

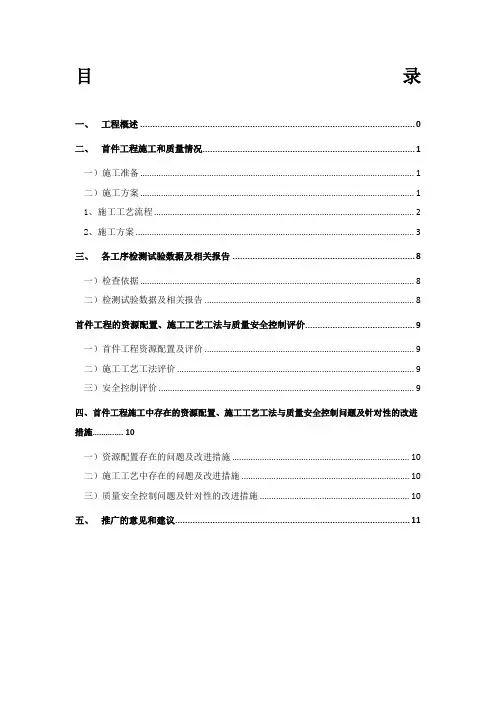

目录

一、 工程概述 .............................................................................................................. 0

二、 首件工程施工和质量情况..................................................................................... 1

一）施工准备 ....................................................................................................................... 1

二）施工方案 ....................................................................................................................... 1

1、施工工艺流程 ................................................................................................................. 2

2、施工方案 ......................................................................................................................... 3

三、 各工序检测试验数据及相关报告 ......................................................................... 8

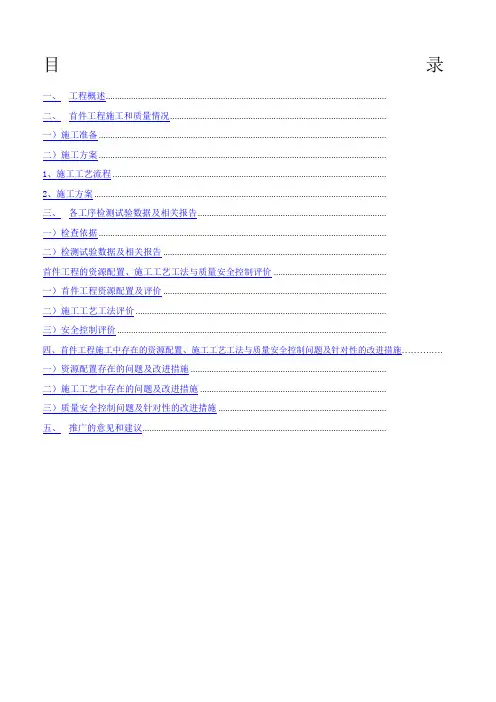

目录

一、 工程概述 ..........................................................................................................................

二、

首件工程施工和质量情况 ..............................................................................................

一）施工准备 .............................................................................................................................

二）施工方案 .............................................................................................................................

1、施工工艺流程 .......................................................................................................................

2、施工方案 ...............................................................................................................................

三、 各工序检测试验数据及相关报告 ..................................................................................

佛山市顺德区百安公路光华路口改造工程

光华路口改建工程防撞护栏

首件施工技术总结

编制：

复核：

审核：

江苏省交通工程集团有限公司

佛山市顺德区百安路光华路口改造工程项目经理部

二0一二年七月十三日

一、防撞墙概况：

光华路口改建工程防撞护栏为外侧带弧形花槽的钢筋混凝土结构，设于跨线桥主桥两侧及两侧钢筋混凝土挡土墙墙顶，起点桩号为K0+090，终点桩号为K0+980，两侧合计长度为1780m。防撞栏墙体顶面宽度为20cm，外侧花槽厚度为8cm，防撞栏墙体内侧高度为1.16m，外侧的混凝土花槽高度为1.36m。防撞护栏混凝土强度等级为C30。本工程的主要工程数量：混凝土1021 m3，钢筋227.1t。

二、首件施工情况：

1、施工准备

（1）组织技术人员熟悉图纸及有关设计文件和资料，由技术人员写出书面交底，并召开技术交底会。

（2）清理桥面上的杂物以及压浆时形成的混凝土块。

（3）及时进行混凝土配比实验，配合比报告出来后及时上报监理处。

（4）测设出防撞墙边线，及时对预埋钢筋进行复位，并对防撞墙范围内的混凝土进行凿毛。

2、模板制作

模板进场后，物资设备部、技术部、安质部联合对模板进行验收，对不符合设计图纸及规范要求的模板进行清退。模板制作要保证施工线型流畅、平整度和拼缝的质量。模板进入工地前要严格验收才可交付使用。

防撞墙模板制作验收按照如下规范进行：

钢模板制作 外形尺寸 长和宽 0，-1

肋高 ±5

面板端偏斜 ≤0.5

连接配件（螺栓、卡子等)的孔眼位置 孔中心与板面的间距 ±0.3

板端中心与板端的间距 0，-0.5

沿板长、宽方向的孔 ±0.6

板面局部不平 1.0

板面和板侧挠度 ±1.0

2、钢筋制作与安装

钢筋安装前要先清理钢筋防撞护栏底部，钢筋在现场桥面加工制作，安装与预埋钢筋焊接，墙体绑扎时采用不低于C30砼的高强混凝土垫块，每平方米数量不少于4个，用箍丝将塑料垫块在钢筋上绑扎牢固，防止滑动或移位，以确保防撞护栏两侧的砼保护层厚度。钢筋及预埋件安装好后，按钢筋加工及安装检查表检查，并经过现场监理工程师验收合格后，方可进行下一道工序施工。
