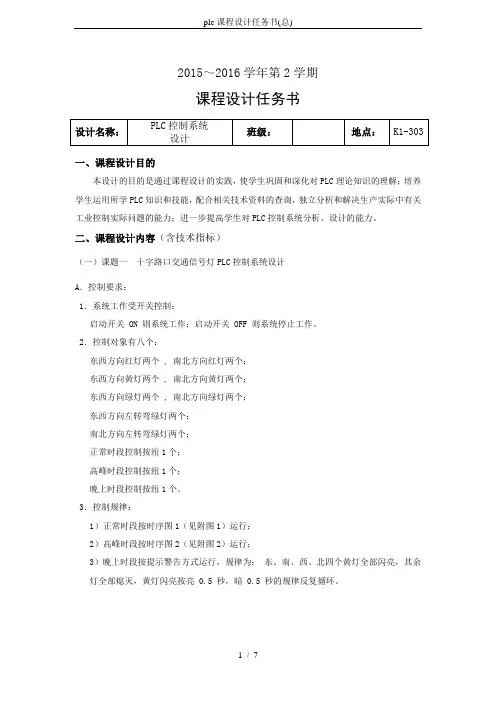

PLC课程设计任务书及要求

说明书的撰写要求

1.要求是西门子plc的设计

2.有具体的PLC电气图和PLC程序

说明书是体现和总结课程设计成果的载体，一般不应少于2000字。

1、说明书基本格式

说明书手写或打印均可。手写要用统一的课程设计用纸，用黑或蓝黑墨水书写工整；打印时统一使用word文档，正文采用小4号宋体，A4开纸，页边距均为20mm，行间距采用18磅，装订线留5mm。文中标题采用小三号宋体加粗。

2、说明书结构及要求

（1）封面，包括题目、班级、学生姓名、学号、指导教师及时间（年、月、日）等项。

（2）摘要（仅对论文），摘要是论文内容的简短陈述。关键词应为反映论文主题内内容的通用技术词汇，一般为3--4个左右，一定要在摘要中出现。

（3）目录，要求层次清晰，给出标题及页次。其最后一项是无序号的“参考文献”。

（4）正文，正文应按照目录所定的顺序依次撰写，要求计算准确，论述清楚、简练、通顺，插图清晰，书写整洁。文中图、表及公式应规范地绘制和书写。

（5）参考文献，参考文献必须是学生在课程设计中真正阅读过和运用过的，文献按照在正文中的出现顺序排列。

（6）课程设计资料的装订，课程设计按以下顺序装订成册：封面、课程设计任务书、成绩评定表、目录、摘要、正文、设计体会及今后的改进意见、参考文献、图纸。

设计任务

1) 根据控制要求，进行电气控制系统硬件电路设计，包括主电路、控制电路及PLC硬件配置电路。

2) 根据控制要求，编制PLC应用程序，有条件可以利用模拟开关板调试程序，模拟运行。

3) 编写设计说明书，内容包括：

① 设计过程和有关说明。

② 基于PLC的电气控制系统电路图。

③ PLC控制程序（梯形图和指令表）。

④ 电器元器件的选择和有关计算。

⑤ 电气设备明细表。 ⑥ 参考资料、参考书及参考手册。

⑦ 其他需要说明的问题，例如操作说明书、程序的调试过程、遇到的问题及解决方法、对课程设计的认识和建议等

2014年10月建议选题参考

PLC课程设计任务书写作要求见大纲；PLC课程设计的选题，根据教材和学生实际，有以下选题供参考：

设计一 自助洗车机控制设计

设计二 机械手臂搬运加工流程控制

设计三 自动售货机的控制设计

设计四 十人投票机设计

设计五 电动机顺序启动/停止控制

设计六 三部电动机启动停止控制程序设计

设计七 两部抽水机控制程序设计

设计八 三相感应电动机定时正逆转

设计九 摇臂钻床控制器

设计十 液压传动组合机床控制

设计十一 PLC在注塑机控制中的应用

设计十二 小车多方式运行的PLC控制

设计十三 基于软PLC的交通信号灯控制

设计十四 基于软PLC的多种液体混合控制

初学者对于PLC的基本应用易于掌握，但要做到灵活使用仍需对一些技术难点和使用技巧深刻理解。在编程之前，要对控制任务进行认真分析，合理选择外部设备和编程元件，并以此为基础进行编程；在编程过程中，如能灵话巧妙地使用编程元件，合理地进行程序编排，可使程序逻辑清楚，可读性增强。

电镀流水线顺序控制

电镀流水线顺序控制系统的动力配置两台电动机。行车架前的后移动由行车电动机MA1 控制，其功率为4kW；提升电动机MA2控制吊钩上升与下放，其功率为2.5

kW。吊钩上升，提起待镀工件，其上升高度由行程开关控制。

(1) 手动调试和检修 SF0手柄指向左45º时，接点SF0-1接通，通过SF1、SF2控制按钮，行车架前后移动，通过SF3、SF4控制按钮，吊钩上升与下放，以便于系统调试和检修。有超限保护。

(2) 自动/停车功能 SF0手柄指向右45º时，接点SF0-2接通，按下自动启动按钮SF5，自动运行。

① 行车架携待镀工件向前运动至槽上方，由行程开关控制其停止向前运动。

②吊钩下放到一定位置，停车，待镀工件浸入槽内2min。

③吊钩提升待镀工件到位后停止，在镀槽上方停30s。

④ 行车架携工件运动至第一电镀液回收槽上方，由限位开关控制停止。

⑤．吊钩下放，其工作情况与3过程相同，浸入槽内时间为32s。

⑥ 与4过程相同，停留时间为16s。

多工步机床的PLC控制

作者： 发帖时间：2014-6-10 3:28:08

一、概述：

在机床行业中，多工步 机床由于其工步及动作多、控制较复杂，采用传统的继电器控制时，需要的继电器多，接线复杂，因此，故障多，维修困难，费工费时，不仅加大了修理成本，而且影响了设备的工效。采用PLC控制可使接线大为简化，不但安装十分方便，而且保证了可靠性，减少了维修量，提高了工效。 某厂自行改造的锭脚加工机床是加工棉纺锭子锭脚的一种多工步机床，其锭脚加工工艺比较复杂，零件加工前为实习坯件，整个机械加工过程由七把刀具分别按照七个工步要求依次进行切削，

二、工艺：该机床由旧六角车床改造，六角车床的主电路略。

加工时，工件由主轴上的夹头夹紧，并由主轴电动机M1带动作旋转运动。大拖板载着六角回转工位台作横向进给运行，其进给速度由工进电动机(慢速电动机)M2、快进电动机(快速电动机)M3经电磁气阀(QV2)离合器带动丝杆控制。小拖板的纵向运动由电磁气阀(QVl)气压驱动。除第2把刀(完成第--32步，即车平面)是由小拖板纵向运动切削外，其余6把刀(完成其余6个工步)均由大拖板载着六角回转工作台横向运动切削，每进行完一个工步，六角回转工位台转动一个工位，进行下一工步的切削。

三、设计任务和要求

1．根据本课题要求，采用PLC控制，试设计该控制程序，画出I／O电气接口图。 2．调试程序，模拟运行。

四、设计方案提示

1．I／O地址 输入 输出 I0.0：启动开关 Q0.0：电动机M1接触器KMl I0.1：停止按钮 Q0.1：电动机M2接触器KM2 I0.2：行程开关SQl Q0.2：电动机M3接触器KM3 I0.3：行程开关SQ2 Q0.3：电磁阀QVl I0.4：行程开关SQ3 Q0.4：电磁阀QV2 I0.5：行程开关SQ4 2．方案提示 ①本题可利用步控指令实现程序控制。 ②可利用定时和基本指令组合实现程序控制。

花式喷水池的PLC控制

作者： 发帖时间：2014-6-10

3:22:01

某一喷水池的控制器需满足下列要求：

1．控制器电源开关接通后，按下启动按钮，喷水装置即开始工作。按下停止按钮，则停止喷水。工作方式由选择开关和单步／连续开关来决定。

2．“单步／连续”开关在单步位置时，喷水池只运行一次循环；在连续位置时，喷水池运行一直继续下去。

3．方式选择开关用来选择喷水池的喷水花样，1-4号喷水管的工作方式选择如下：

①选择开关在位置“1’时。按下启动按钮后，4号喷水，延时2s后，3号也喷水，延时2e后，2号接着喷水，再延时2。，1号喷水，这样，一起喷水15 s后停下。若在连续状态时，将继续循环下去。

②选择开关在位置“2”时。按下启动按钮后，1号喷水，延时2s后，2号喷水，延时2s后，3号接着喷水，再延时2s，4号喷水，这样，一起喷水30s后再停下。若在连续状态时，将继续循环下去。

③选择开关在位置“3”时。按下启动按钮后，1、3号同时喷水，延时3 s后，2、4号喷水，1、3号停止喷水；交替运行5次后，1-4号全喷水，30 s后停止。若在连续状态时，将继续循环下去。

④选择开关在位置“4”时。按下启动按钮后，喷水池1-4号水管的工作顺序为：

1—2—3—4接顺序延时2s喷水，然后一起喷水30s，1、2、3和·4号分别延时2 e停水，再延时1 s，由4—3—2—1反向顺序按2s顺序喷水，一起喷水30e后停止。若在连续状态时，将继续循环下去。

4．不论在什么工作方式下，按下停止按钮，喷水池将停止运行。

人行道按钮控制交通灯

作者： 发帖时间：2014-6-10

3:16:11

一.设计目的

(1) 进一步熟悉PLC的指令系统,重点是功能图的编辑,定时器好计数器的应用;

(2) 熟悉时序控制程序的设计和调试方法. 二.设计使用的设备及仪器

(1) 安装有STP 7 Micro/WIN编程软件的PC机一台;(2) 编程电缆一根; (3)

S7-200 PLC1台; (4)按钮2个.

三.设计内容

(1)只考虑横道线的交通灯的控制程序. 某人行横道设有红,绿两盏信号灯,一般是红的亮,路边设有按钮SF, 行人 横穿街道时需要按一下按钮.4s后红灯灭,绿灯亮,过5s秒后,绿灯闪烁4次(0.5秒亮,0.5秒灭),然后红灯又亮,时序图如图A-2. 从按下按钮到下一次红灯亮之前这一段时间内按钮时不起作用的.根据时序设计出红灯,绿灯的控制电路.将设计的程序写入PLC,检查无误后运行程.用I0.0对应的开关模拟的操作,用Q0.0和Q0.1分别代替红灯的变化情况,观察Q0.0和Q0.1的变化,发现问题后及时修改程序.

(2) 实际的交通信号灯控制示意图 交通信号灯示意图如图A-2所示.按下按钮SF1和SF2,交通灯将按A-4所示的顺序变化,在按下启动按钮至公路交通灯由红灯变绿灯这段时间内,再按按钮将不起作用.

物料传送系统

作者： 发帖时间：2014-5-9

9:33:29

物料传送系统的动作要求：自动物流生产线上，一般通过加工、检测、包装等工位的传送带来运送加工的工件。按启动按钮后加工工位的传送带开始运行，有工件运送到传送带的尾部时传感器动作，启动检测工位的传送带，再传送到尾部时传感器动作，启动包装工位传送带，该传送带启动2秒后，前条传送带没有工件则停止运行。传感器检测到工件到达位置3秒后，前条传送带没有工件则停止运行。

1、自动物流生产线控制系统设计步骤：首先根据控制任务要求，可以算出I/O点数。输入信号：启动按钮，停止按钮，自动/手动开关，加工工位传感器，检测工位传感器，包装工位传感器，手动启动检测传送带，手动启动包装传送带。输出信号：加工工位电机，检测工位电机，包装工位电机。根据输入输出点数及功能要求，选用FX2N-16MR型可编程控制器可以满足控制系统的要求。

2、物料传送系统的I/O分配表：启动按钮-X0、停止按钮-X1、加工工位传感器-X2、检测工位传感器-X3；加工工位电机-Y0、检测工位电机-Y1、包装工位电机-Y2。

步进指令设计一个彩灯闪烁电路的控制程序

作者： 发帖时间：2014-5-7 22:59:15
