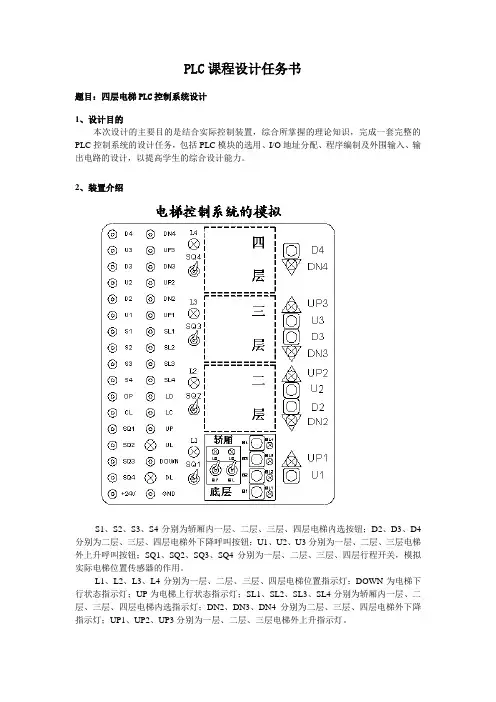

PLC课程设计任务书

题目：四层电梯PLC控制系统设计

1、设计目的

本次设计的主要目的是结合实际控制装置，综合所掌握的理论知识，完成一套完整的PLC控制系统的设计任务，包括PLC模块的选用、I/O地址分配、程序编制及外围输入、输出电路的设计，以提高学生的综合设计能力。

2、装置介绍

S1、S2、S3、S4分别为轿厢内一层、二层、三层、四层电梯内选按钮；D2、D3、D4分别为二层、三层、四层电梯外下降呼叫按钮；U1、U2、U3分别为一层、二层、三层电梯外上升呼叫按钮；SQ1、SQ2、SQ3、SQ4分别为一层、二层、三层、四层行程开关，模拟实际电梯位置传感器的作用。

L1、L2、L3、L4分别为一层、二层、三层、四层电梯位置指示灯；DOWN为电梯下行状态指示灯；UP为电梯上行状态指示灯；SL1、SL2、SL3、SL4分别为轿厢内一层、二层、三层、四层电梯内选指示灯；DN2、DN3、DN4分别为二层、三层、四层电梯外下降指示灯；UP1、UP2、UP3分别为一层、二层、三层电梯外上升指示灯。

3、控制要求

电梯由安装在各楼层门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。电梯轿箱内设有楼层内选按钮S1～S4，用以选择需停靠的楼层。L1为一层指示、L2为二层指示、L3为三层指示、L4为四层指示，SQ1～SQ4为到位行程开关。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在由一层运行至四层的过程中，在三层轿箱外呼叫时，若按三层上升呼叫按钮，电梯响应呼叫（运行至三层时三层上升呼叫指示灯灭）；若按三层下降呼叫按钮，电梯运行至三层时将不响应呼叫运行至四层，然后再下行，响应三层下降呼叫按钮（运行至三层时三层下降呼叫指示灯灭），依此类推。

要求考虑实际电梯中设备保护和人身保护逻辑。

电梯运行前首先应注意电梯门的状态。

电梯位置由行程开关SQ1、SQ2、SQ3、SQ4决定，电梯运行由手动依次拨动行程开关完成，其运行方向由上行、下行指示灯UP、DOWN决定。

第 1 页 共 1 页 毕业生毕业设计任务书模板

毕业生毕业设计任务书模板

毕业生毕业设计任务书模板（一）

一、课题名称：基于S7-200PLC的液位控制系统

二、指导老师：周莹

三、设计内容与要求

1、课题概述

针对某厂的液位控制过程与要求实现模拟控制，其工艺过程如下：用泵作为原动力，把水从低液位池抽到高液位池，实现对高液位池液位高度的自动控制。具体设计内容是利用西门子S7-200PLC作为控制器，实现对单容水箱液位高度的定值控制，同时利用Wincc组态软件建立单容水箱液位控制系统的监控界面，实现实时监控的目的。

2、 设计内容与要求

1）设计内容：

1,一个系统是否能达到预期的控制效果，其系统的数学模型相当的重要，直接关系到控制结果的正确与否。

2,在液位控制系统中液位泵是否能够实现精确的控制，直接影响到控制结果。

3,控制、方案的'选取，一个适当的控制方案会让系统更加完美，所以方案的选取也非常的重要。

第 1 页 共 1 页 4,控制参数的整定，一个系统有既定的方案，但是如果参数的整定错误也将会功亏一篑。

2）设计要求：

1,以我院实训楼407的PCS4000过程及楼宇综合控制装置中的水箱作为被控对象、PLC作为控制器、静压式压力表作为检测元件、电动调节阀作为执行器构成一个单容水箱单闭环控制系统，实

现对水箱液位的恒值控制。

2,PLC控制器采用PID算法，各项控制性能满足要求；超调量20%,稳态误差≤±0.1;调节时间ts≤60s;

3,组态测控界面上，实时设定并显示液位给定值、测量值及控制器输出值；实时显示液位给定值实时曲线、液位测量值实时曲线和PID输出值实时曲线；

4,选择合适的整定方法确定PID参数，并能在组态测控界面上实时改变PID参数；

四、设计参考书：

《电气控制与PLC应用》《工厂电气控制设备》 《电工手册》 《计算机监控系统的设计与调试-组态控制技术》

《西门子PLC使用手册》《可编程控制器应用技术》

河北职业技术学院电气工程系

毕业设计任务书

班级 XXXXX 姓名 XXXX 学号 XXXXXXXX

指导教师 XXXXXXX 校外指导教师 XXXXX

题目 PLC控制全自动洗衣机设计

课题来源设计要求、设计内容、主要设计方法：

在论文中详细介绍PLC的定义、特点、分类、主要性能指标，重点介绍PLC的结构、工作原理，控制系统设计原理和设计步骤。本文首先介绍了洗衣机的发展，然后重点介绍了洗衣机的设计，对程序流程图及编程软件进行了说明，最后对系统进行了仿真。基于PLC的全自动洗衣机控制，课题源于市场上洗衣机产品。采用PLC控制开发的周期短，开发成本低，可以直接用于工业现场控制。PLC控制具有实时性、信号处理时间短、速度快、更能满足各个领域大、中、小型工业控制项目，可靠性高，丰富的I/O卡件，质优价廉，性价比高，安装简单，维修方便，PLC控制能在高粉尘、高噪声、强电磁干扰和温度变化剧烈的环境下正常工作。因为它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能，所以在使用中，硬件相对简单，编程语言也相对简单，并且测试容易，维修方便，更可以提高控制系统设计的灵活性及控制系统的可靠性。本设计以操作简单、使用可靠、维护修理方便作为主要设计方向。

参考文献：

[1]、王曙光. S7-200PLC应用基础与实例. 人民邮电出版社, 2007

[2]、严盈富.西门子S7-200PLC入门.人民邮电出版社, 2007

[3]、龙志文.SIMATIC子S7-200PLC原理及应用.机械工业出版社, 2007

[4]、刘永华.电气控制与PLC，北京航空航天大学出版社, 2007

[5]、罗宇航.流行PLC实用程序及设计（西门子S7-200PLC系列）.西安电子科技大学出版社, 2007

[6]、伊宏业. PLC可编程控制器教程. 航空工业出版社, 1997

[7]、刘洪涛，黄海编. PLC应用开发从基础到实践.电子工业出版社, 2007

一、 课题目的

自1979年国内第一家快递企业成立至今，40年来，快递已从书信、报纸等函件快递为主发展为现在形形色色的各种物品的邮寄，随着电商的兴起，快递件数爆发式增长，据统计，2019年，全国快递企业日均快件处理量超1.7亿件，最高日处理量达5.4亿件。全国快递业务量突破600亿件，累计完成635.2亿件，快递业务收入累计完成7497.8亿元，行业逐渐由规模单向驱动向规模效益双向驱动转变。与2010年相比，快递业务量收分别增长了26.1倍和12.0倍，业务收入年均复合增长率是同期国内生产总值增速的4倍，成为拉动经济增长的重要动力。如此巨量的快递，传统人工分拣已远远不能满足要求。本文拟设计一款基于PLC的快递自动分拣系统，快速分拣来自各地的快递，提高工作效率。

二、 毕业设计（论文）主要内容

以徐州本地为例，完成所辖5个区、3个县及代管的2个县级市快递分拣工作。系统以PLC作为控制核心，电机驱动传送带运输快递，经条码扫描比对后送入各区分拣仓库，入库前需对快递件数进行计数并于触摸屏中显示。

三、 计划进度

第1-2周 查阅资料、选型对比调研，初步确定系统方案。

第3-4周 完成PLC的选型、设备元件的选择及相应硬件线路设计。

第5-6周 完成PLC控制程序的编写。

第7-8周 调试系统达到设计要求，并完成毕业论文。

第 9 周 答辩。

四、 毕业设计（论文）结束应提交的材料

1. 毕业论文（正文不少于8000字）

2. 完整控制程序

3. 其他支撑材料及说明文档。

五、 推荐参考文献

[1]马继成,阮学云.基于Halcon、组态王和PLC的快递分拣系统的设计[J].工业控制计算机,2019,32(09):36-37.

[2]栗世尧,谭宇良,吴何畏.智能快递分拣系统设计[J].机械工程师,2018(03):108-110.

[3]刘子胜,赵荣昌,于鹏.基于S7-1200PLC快递分拣系统设计[J].科技风,2016(16):79.
