led显示屏生产工艺流程

LED灯生产工艺流程

第一步：原材料准备

原材料主要包括LED芯片、LED封装材料、PCB板、散热器、驱动电源等。在这一步，需要根据产品设计要求采购相关材料，并对材料进行检验，确保质量合格。

第二步：PCB板制作

PCB板是电路的基础，它用于连接LED芯片和其他电子元器件。首先，将原材料FR4经过切割和打磨，制作成符合要求的尺寸和形状。然后，通过蚀刻、钻孔、图形铺铜、焊接等工艺，制作出电路板上的线路和焊盘。

第三步：LED芯片封装

LED芯片是LED灯的核心部件，它需要封装在透明材料中起到保护和增强发光效果的作用。首先，将LED芯片放置在封装机器上，然后涂抹透明胶水，并用紫外光固化。最后，将封装好的LED芯片进行温度和湿度测试，确保质量稳定。

第四步：组装灯珠

在这一步，将封装好的LED芯片与PCB板进行焊接连接。首先，使用专用设备将LED芯片粘贴到预定位置上。然后，通过自动焊接设备将LED芯片与PCB板上的焊盘进行连接。最后，通过人工或自动设备对焊接质量进行检查，确保焊接稳定可靠。

第五步：安装散热器

LED灯在工作过程中会产生热量，为了保证灯的寿命和性能稳定，需要对LED灯进行散热处理。首先，将散热器安装在PCB板上，使其与LED芯片紧密接触。然后，通过螺丝固定散热器，确保散热器与PCB板连接牢固。

第六步：驱动电源安装

驱动电源是供应电流和电压给LED灯的设备，它是LED灯正常工作的保障。在这一步，将驱动电源安装在LED灯内部，与LED灯的电源连接部分焊接连接。然后，通过专业设备对接线质量进行检测，确保连接牢固可靠。

第七步：调试和测试

将组装好的LED灯接入电源进行调试和测试。首先，通过电流表和电压表等测试仪器，对LED灯的电流和电压进行测试。然后，通过光度计等测试仪器，对LED灯的光亮度和光效进行测试。最后，根据测试结果进行灯具的调整和改进，确保符合产品设计要求。

第八步：外观质检和包装

未知驱动探索，专注成就专业

1

LED显示屏生产流程及工艺要求

LED显示屏的生产流程一般包括设计、原材料采购、表面贴装、组装和测试等步骤。下面是LED显示屏生产流程的简要介绍：

1. 设计：根据客户需求，设计LED显示屏的整体结构和电路原理图。

2. 原材料采购：采购LED芯片、驱动芯片、电源模块、PCB板等相关材料和器件。

3. 表面贴装：将采购的元器件和芯片通过贴片机精确贴装在PCB板上。

4. 组装：将贴装好的PCB板与其他组件进行组装，包括连接线、边框等。 未知驱动探索，专注成就专业

2

5. 冷焊连焊：使用焊接机将组装好的部件进行冷焊连焊。

6. 组装成型：进行外观整形，例如剪裁PCB板、安装外壳等。

7. 测试：对组装好的LED显示屏进行各项功能测试，包括亮度、颜色、显示效果等。

8. 包装和出厂：对测试合格的产品进行包装，同时进行质量检查，然后出厂。

在LED显示屏生产过程中，还需要注意一些工艺要求，例如：

未知驱动探索，专注成就专业

3

1. 元器件的选择：要选择质量好、稳定性高的元器件，以确保产品的稳定性和寿命。

2. 贴片精度：贴片机的贴装精度要求高，以确保元器件的正确贴装。

3. 温度控制：在焊接和测试过程中，要控制好温度，避免热损伤元器件。

4. 测试设备：使用专业的测试设备，确保对产品进行准确、全面的测试。

5. 质检标准：建立完善的质检标准，对每个环节进行检查，确保产品质量。

以上是LED显示屏的一般生产流程和工艺要求，每个企业具体的生产流程和工艺要求可能会有所不同。

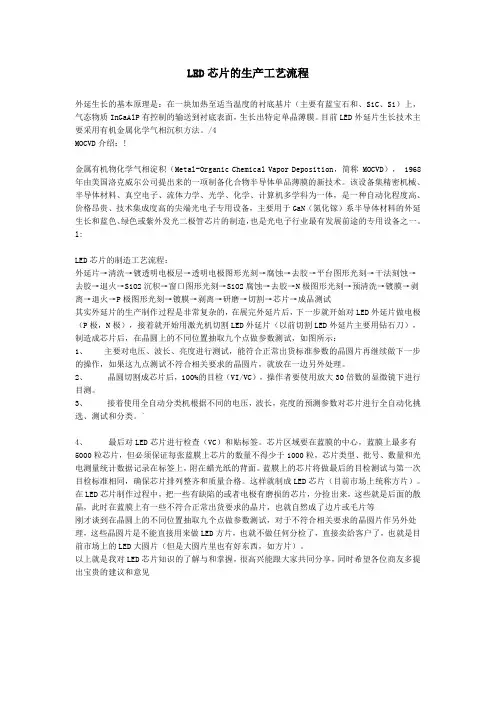

LED芯片的生产工艺流程

外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。目前LED外延片生长技术主要采用有机金属化学气相沉积方法。/4

MOCVD介绍：!

金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。l:

LED芯片的制造工艺流程：

外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试

其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：

1、 主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。

2、 晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。

3、 接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。`

4、 最后对LED芯片进行检查（VC）和贴标签。芯片区域要在蓝膜的中心，蓝膜上最多有5000粒芯片，但必须保证每张蓝膜上芯片的数量不得少于1000粒，芯片类型、批号、数量和光电测量统计数据记录在标签上，附在蜡光纸的背面。蓝膜上的芯片将做最后的目检测试与第一次目检标准相同，确保芯片排列整齐和质量合格。这样就制成LED芯片（目前市场上统称方片）。
